화웨이 밴드 11 NFC 버젼을 분해해 보자

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/D95A4J574726E_L448eZng

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HCrs0mmj3diPiXWdyO8ug_-8inVxn2WzIhW27XBt&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FD95A4J574726E_L448eZng

==========================================================================



최근 화웨이 밴드가 업그레이드를 거쳐 화웨이 밴드 11 시리즈가 공식 출시되었습니다.

새로운 제품은 기존 시리즈의 디자인 스타일을 유지하면서도 더욱 크고 밝으며 부드러운 화면,

24시간 심박 변이도(HRV) 모니터링, 새로운 실시간 데이터 창, 계산기 및 나침반과 같은 편리한 애플리케이션 등

기능을 한층 강화했습니다.

또한, 시리즈 최초로 독립적인 GNSS 위치 측정 기능을 지원하는 "프로" 버전을 선보여

야외 활동 기록을 더욱 정확하게 관리할 수 있도록 했습니다.



이번에 분해해 볼 화웨이 밴드 11 NFC 버전의 상세 사양은 다음과 같습니다.

1.62인치 디스플레이는 최대 밝기 1500니트, 주사율 60Hz를 지원하며, 수백 가지의 워치 페이스를 제공합니다.

새로운 실시간 창을 통해 항공편 상태, 배송 거리 등 다양한 정보를 손목에서 바로 확인할 수 있습니다.

또한 원격 사진 촬영, 화면 꺼짐 상태에서의 결제, 수신 전화 기능은 물론, 풍부한 실용적인 앱을 통해

스마트하고 편리한 라이프스타일을 경험할 수 있습니다.



스포츠 및 건강 모니터링 측면에서 화웨이 밴드 11은 업그레이드된 24시간 심박 변이도(HRV) 모니터링 기능을 통해

사용자가 신체 활동량과 회복 상태를 파악할 수 있도록 지원합니다.

또한 혈중 산소 및 심박수 모니터링, 여성 건강 관리, 가족 구성원의 건강 데이터 추적을 위한 패밀리 스페이스 기능도 제공합니다.



기분에 따라 사용할 수 있는 워치 페이스는 3개에서 12개로 늘어났으며,

심방세동 및 조기 박동 알림, 수면 무호흡증 감지 등도 지원합니다.

100가지 스포츠 모드를 지원하며, 새롭게 추가된 휠체어 모드에서는 회전 수, 운동 시간, 칼로리 소모량을 기록할 수 있습니다.

배터리 수명은 일반적인 사용 시 8일, 가벼운 사용 시 최대 14일까지 지속됩니다.







화웨이 밴드 11 NFC 에디션 언박싱

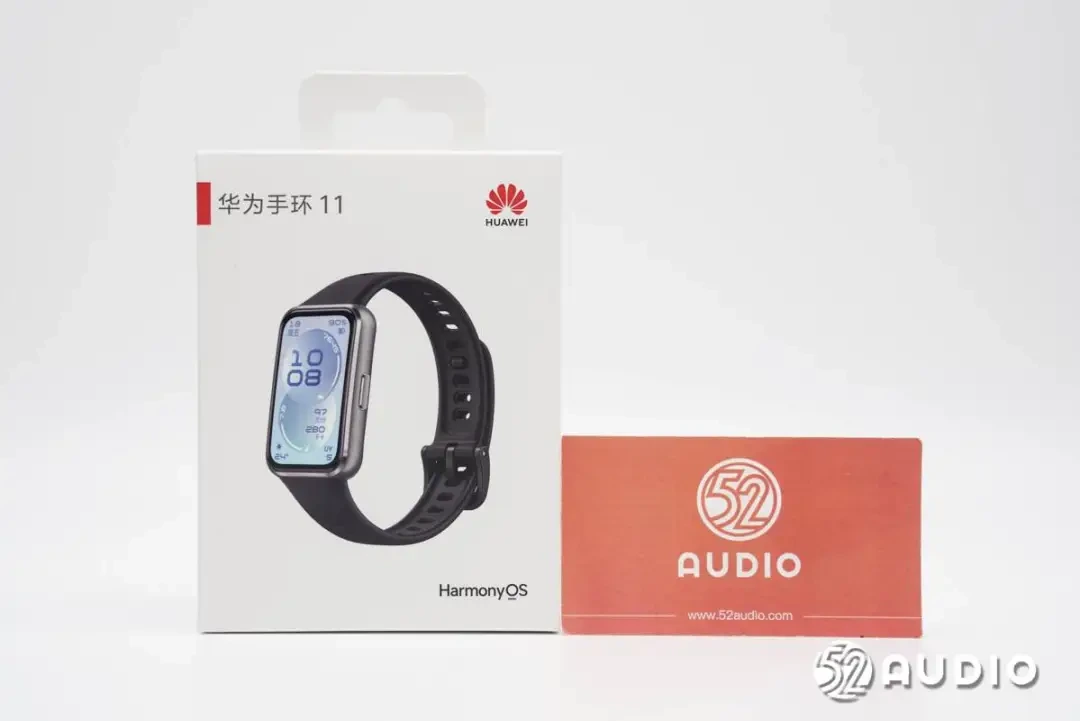

화웨이 밴드 11의 패키지 상자는 제품군의 미니멀리즘 디자인을 계승하며,

전면에는 해당 색상 구성, "HUAWEI" 브랜드 로고, 제품명, 그리고 하모니 OS 시스템 로고가 표시되어 있습니다.

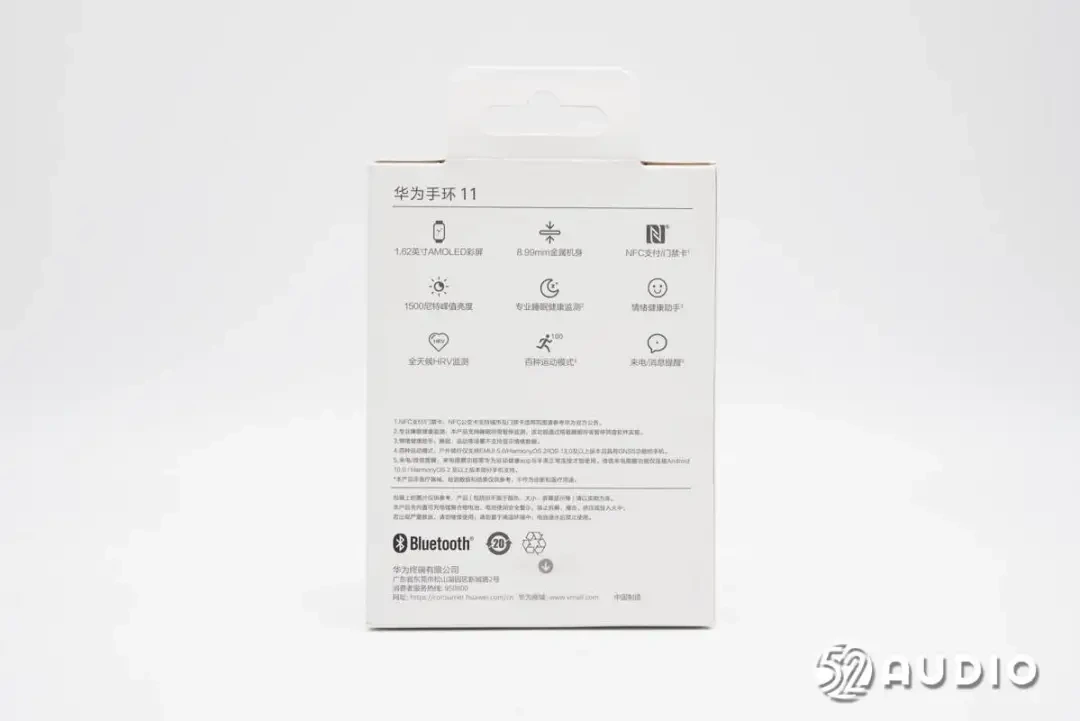

제품 포장 상자 뒷면에는 1.62인치 AMOLED 컬러 화면, 8.99mm 메탈 바디,

NFC 결제/출입 통제(NFC 버전), 최대 1500니트 밝기, 전문 수면 건강 모니터링,

감정 건강 도우미, 24시간 심박 변이도(HRV) 모니터링, 수백 가지 스포츠 모드, 전화/메시지 알림 등 상세한 제품 사양이

기재되어 있습니다.

 또한 주의 사항과 화웨이 단말기(Huawei Terminal Co., Ltd.)에 대한 정보도 포함되어 있습니다.



제품 포장 상자 측면에는 "화웨이 헬스" 앱을 다운로드할 수 있는 QR 코드가 있습니다.

포장 상자 하단에는 공장 라벨이 붙어 있습니다.

라벨에는 "Huawei Band 10 NFC 버전, 모델: CDR-B39, 기기명: 스마트 밴드, 손목 밴드 종류: 검정색 불소 엘라스토머 스트랩,

케이스 종류: 건메탈 알루미늄 합금 케이스, 색상: 페더 블랙"이라고 적혀 있습니다.

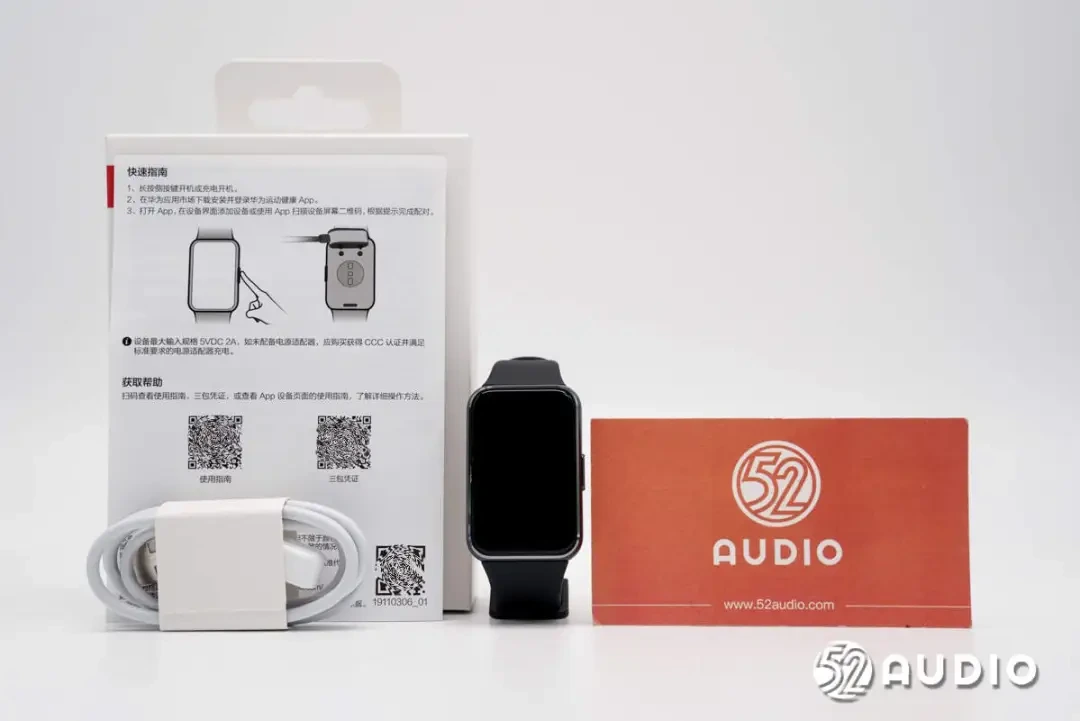

스마트 팔찌, 충전 케이블, 빠른 시작 가이드 등 상자에서 모든 구성품을 꺼내세요.

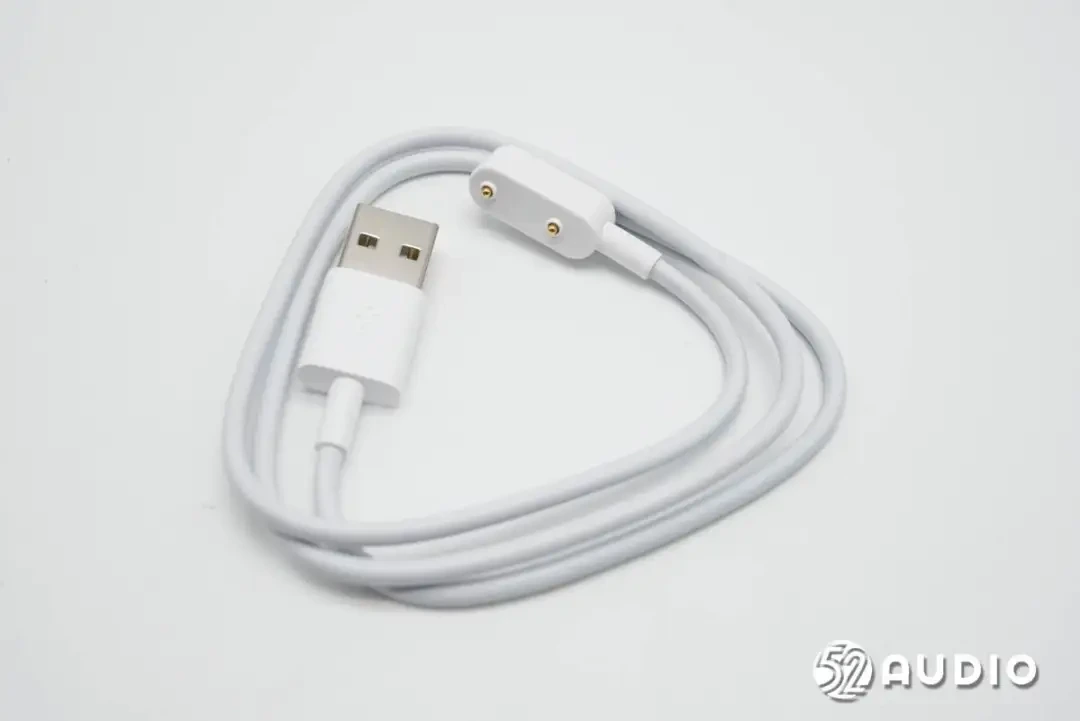

충전 케이블은 USB-A에서 2핀 마그네틱 커넥터로 변환하는 방식을 사용합니다.

화웨이 밴드 11을 잠깐 살펴보면 전작의 사각형 다이얼 디자인을 계승하고,

알루미늄 합금 프레임을 사용했으며, 작고 가벼워 착용감이 편안하다는 것을 알 수 있습니다.

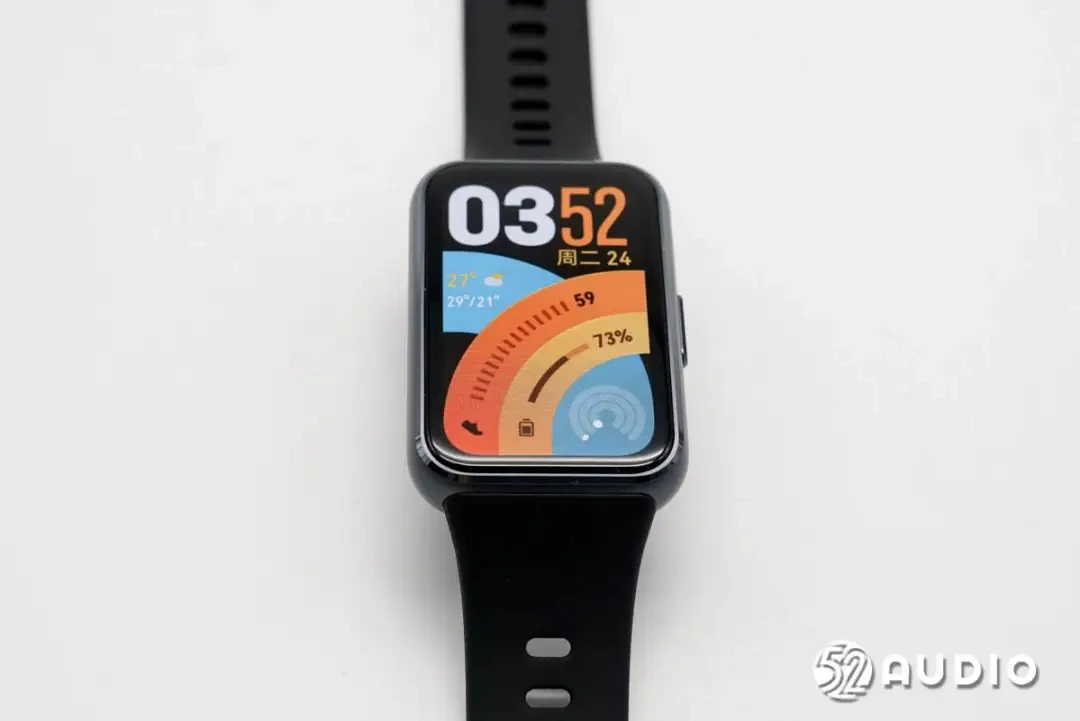

화웨이 밴드 11은 업그레이드된 1.62인치 화면(해상도 482*286)과 60Hz 주사율을 지원하여

더욱 부드러운 사용 경험을 제공합니다. 최대 밝기는 1500니트에 달해 야외 사용에도 적합합니다.

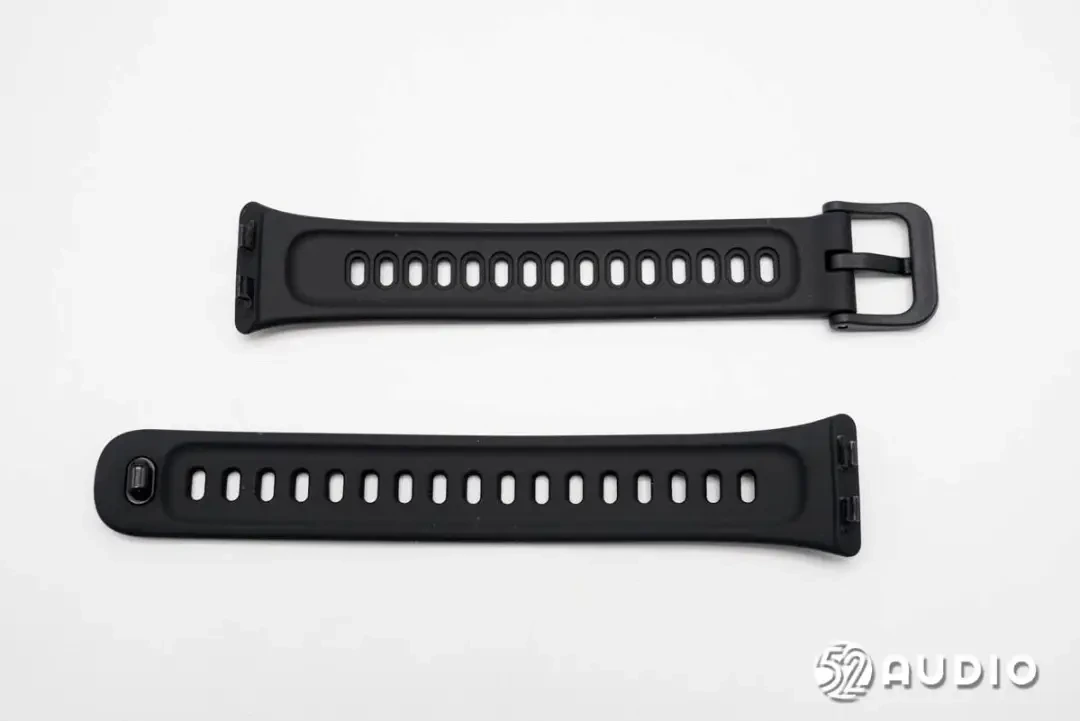

화웨이 밴드 11은 착용감이 편안하고 피부에 자극이 적은 불소엘라스토머 스트랩이 기본으로 제공됩니다.

핀 버클과 끝부분 버클 디자인은 스트랩이 튀어나오지 않고 안정적인 착용감을 보장합니다.

다이얼과 스트랩은 눌러서 분리하는 방식을 채택하여 쉽게 탈착, 교체 또는 세척할 수 있습니다.

시계줄 안쪽을 들여다보면 땀을 효과적으로 흡수하는 깊은 홈 디자인이 눈에 띄는데,

이는 공기 흐름을 원활하게 하고 통기성을 향상시키는 역할을 합니다.

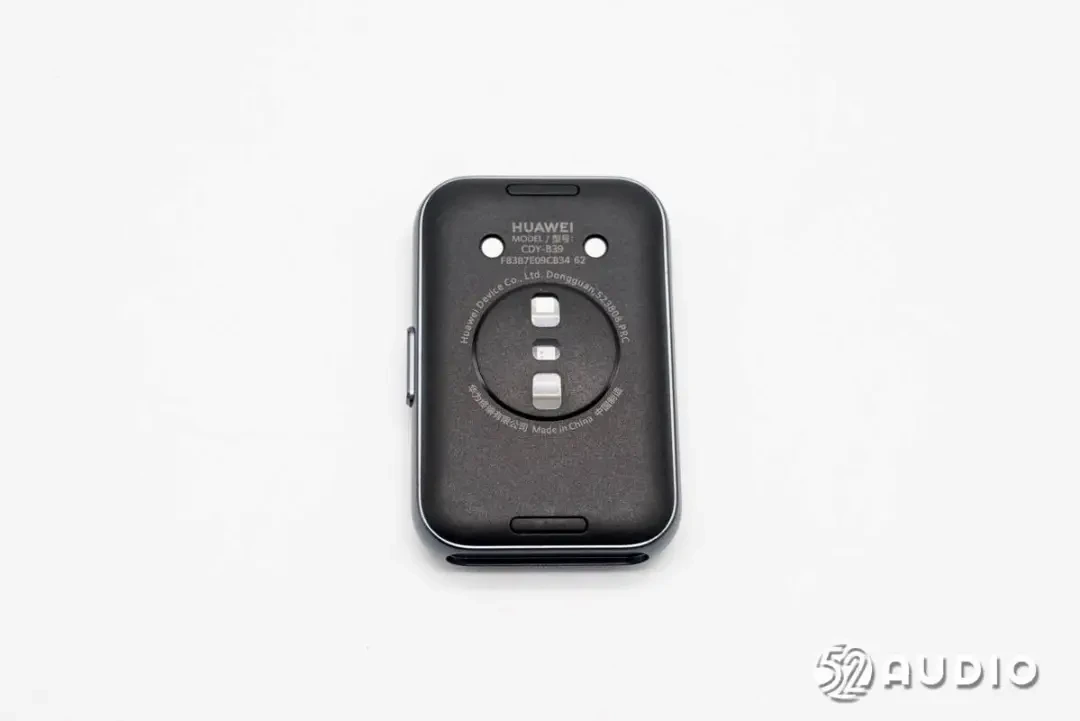

화웨이 밴드 11의 뒷면을 살펴보면 건강 모니터링 센서와 충전 접점이 있습니다.

센서는 피부에 더 잘 밀착되고 더욱 정확한 모니터링을 위해 약간 돌출되어 있습니다.

시계줄을 쉽게 풀 수 있는 퀵 릴리스 버튼의 클로즈업 사진입니다.

다이얼과 스트랩을 연결하는 버클 구조의 클로즈업 사진입니다. 양쪽 끝 부분의 디자인이 동일합니다.

다이얼 측면을 살짝 들여다보면 무광택 질감의 알루미늄 합금 프레임과 광택 처리된 모서리가 드러나 더욱 세련된 느낌을 줍니다.

다이얼 오른쪽에는 다기능 제어를 위한 기능 버튼이 있습니다.

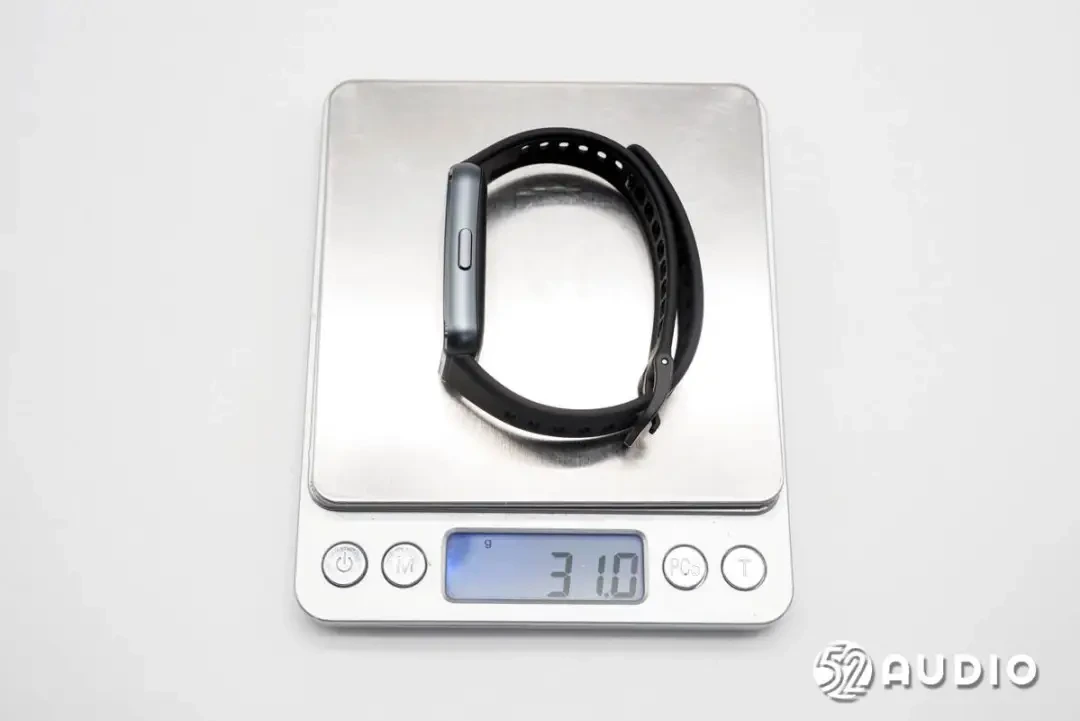

지옌 연구소의 실제 측정에 따르면, 화웨이 밴드 11 NFC 페더 블랙 버전은 약 31.0g으로 가볍고 착용감이 편안합니다.

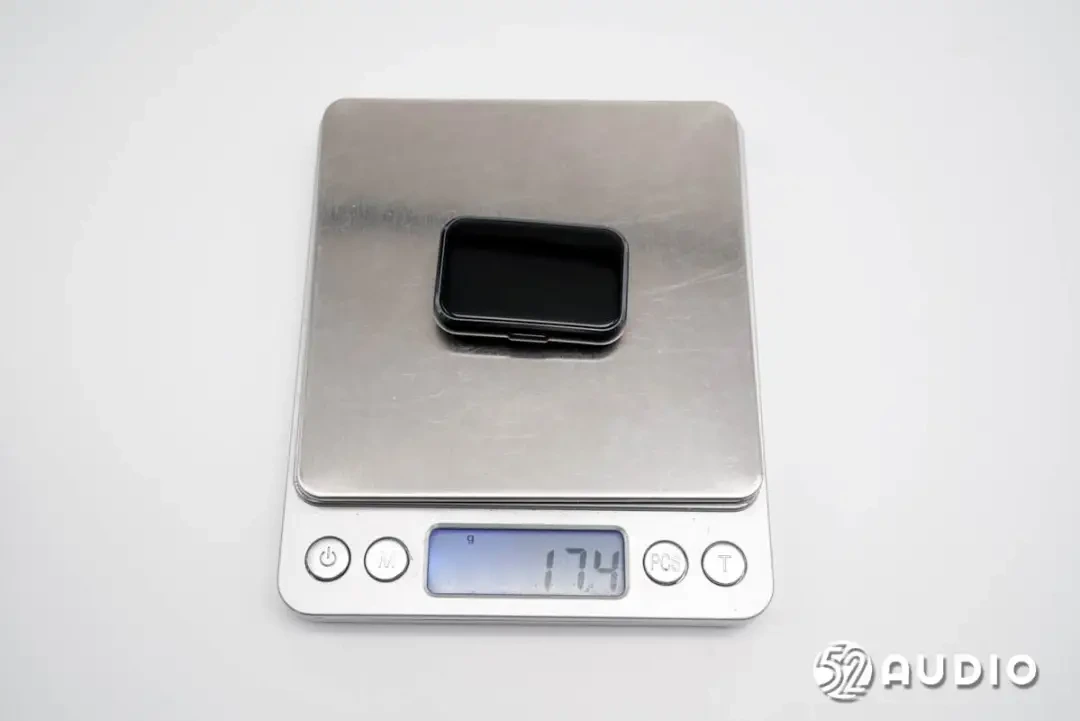

화웨이 밴드 11 NFC 버전의 무게는 약 17.4g입니다.

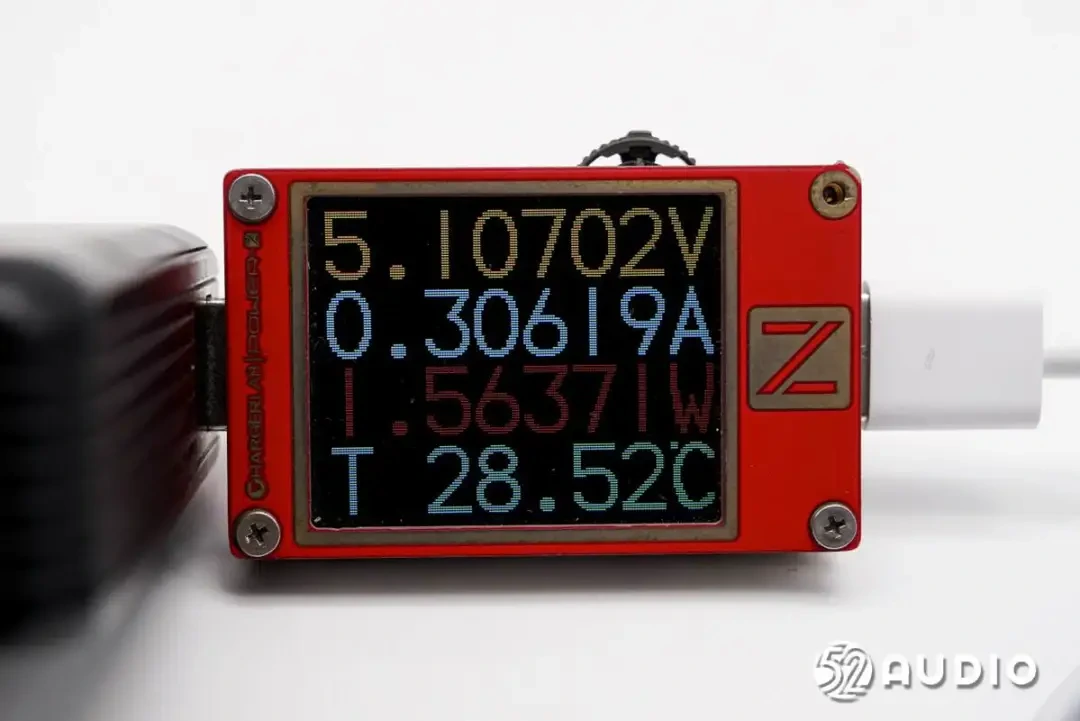

지얀 연구소는 ChargerLAB POWER-Z KT002 휴대용 전력 측정기를 사용하여 약 1.56W의 입력 전력으로

화웨이 밴드 11 NFC 버전의 충전 테스트를 진행했습니다









화웨이 밴드 11 NFC 버전 분해

언박싱을 통해 화웨이 밴드 11 NFC 버전의 디자인을 자세히 살펴볼 수 있었습니다 .

이제 분해해서 내부 구조와 하드웨어 구성을 살펴보겠습니다.

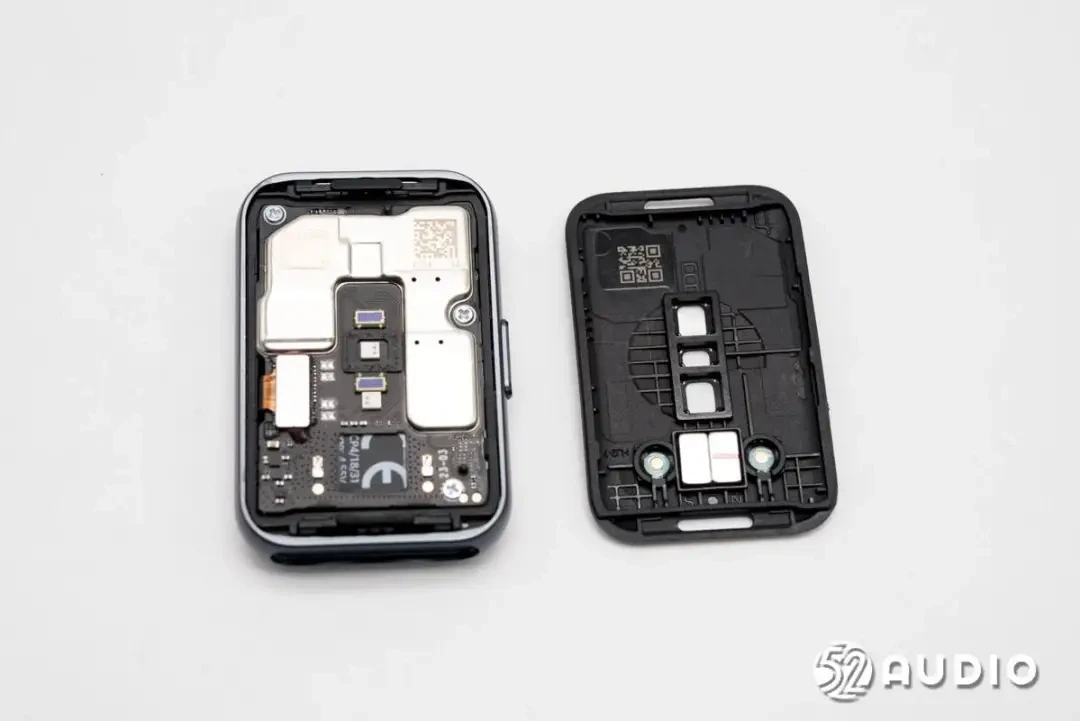

접착제를 가열하여 부드럽게 만든 다음 다이얼 뒷면 덮개를 제거합니다.

덮개의 내부 구조를 살펴보면 충전기가 자석을 이용해 충전 접점 내부에 고정되어 있음을 알 수 있습니다.

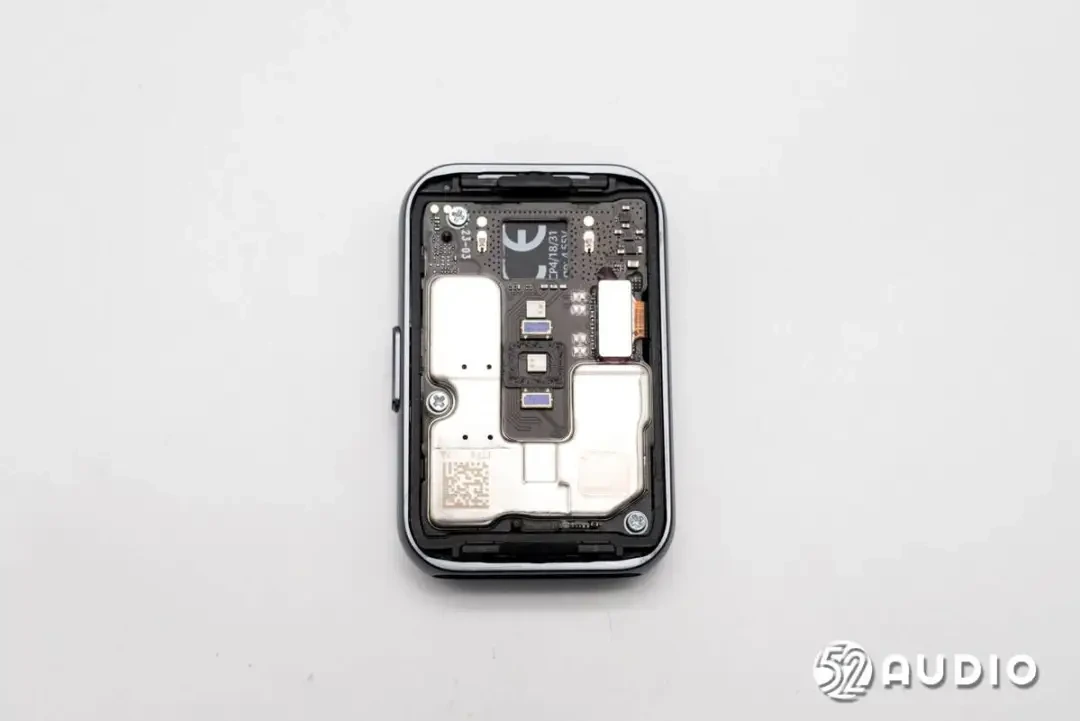

캐비티 내부 구조를 살펴보면 마더보드가 나사로 고정되어 있고 커넥터를 통해 리본 케이블에 연결되어 있음을 알 수 있습니다.

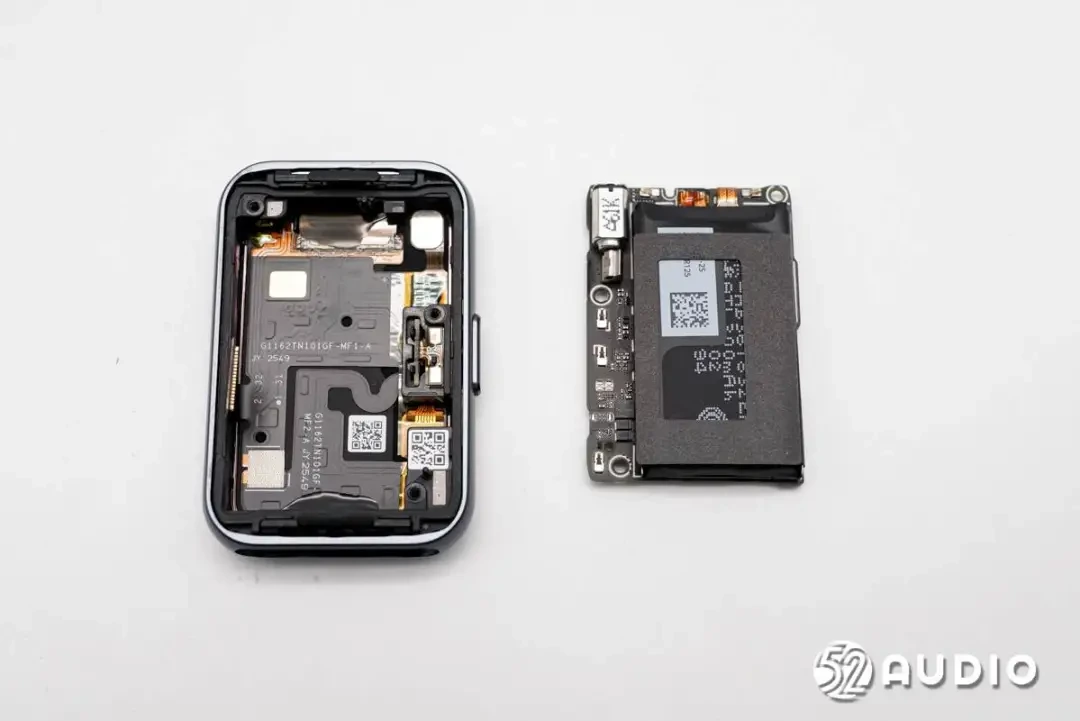

나사를 제거하고 커넥터를 벌린 다음 마더보드를 꺼냅니다.

배터리 장치는 마더보드 뒷면에 고정되어 있으며, 리본 케이블은 마더보드에 납땜되어 있습니다.

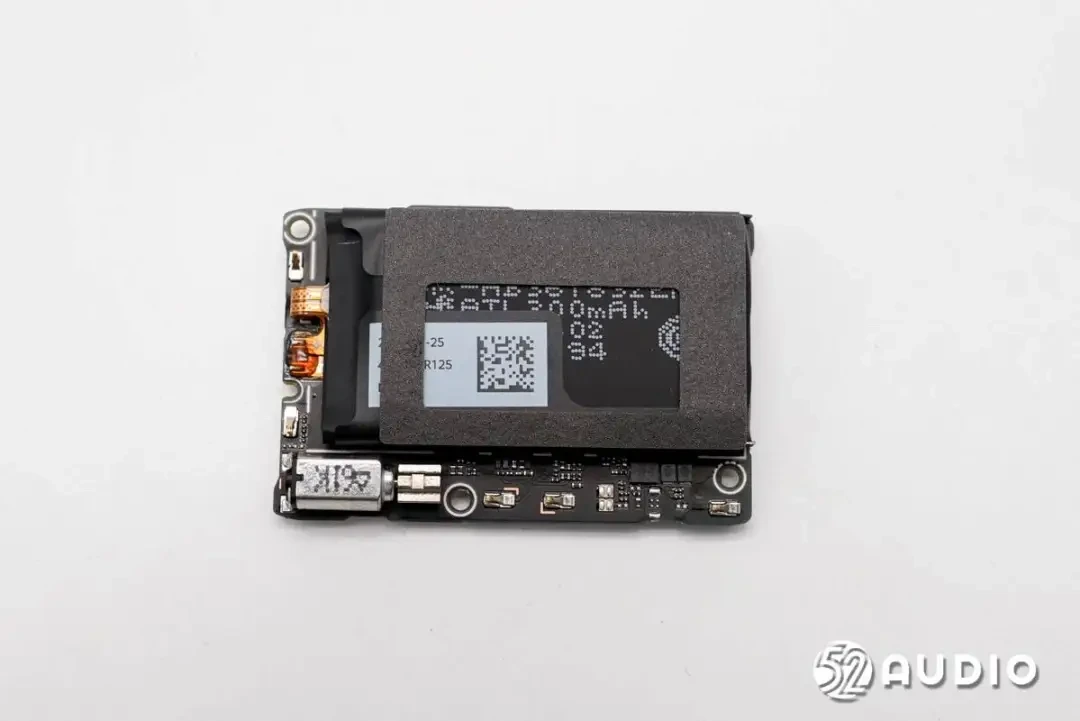

마더보드의 앞면은 커다란 차폐 덮개로 보호되어 있습니다.

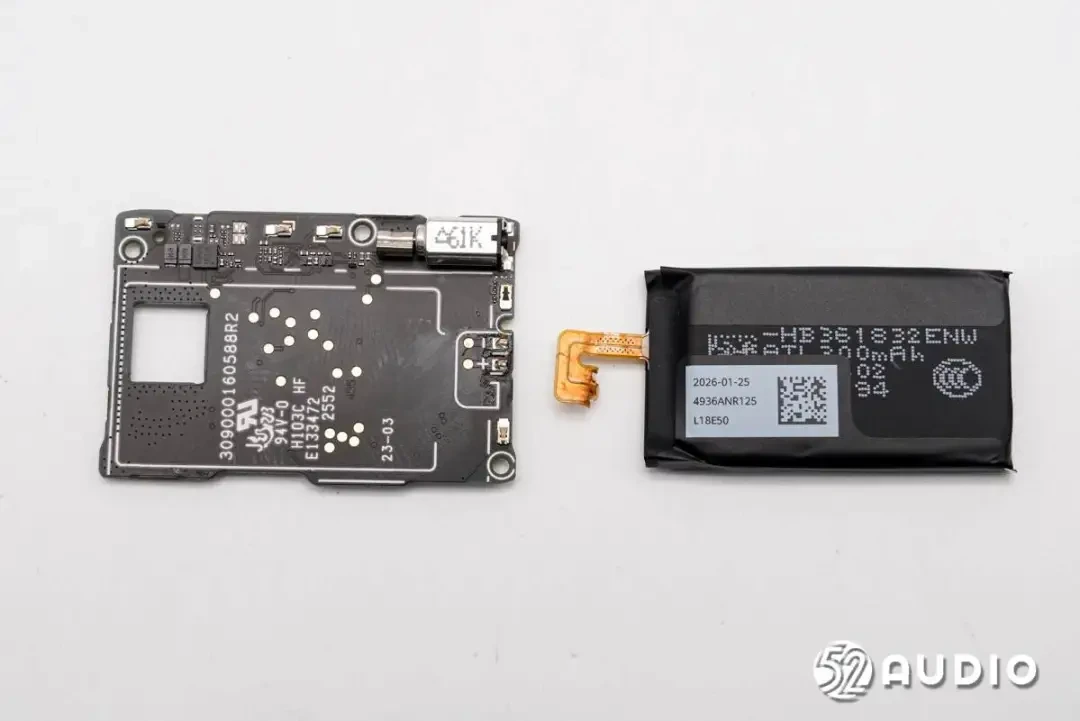

리본 케이블을 분리하고 마더보드와 배터리를 분리하십시오.

반응형

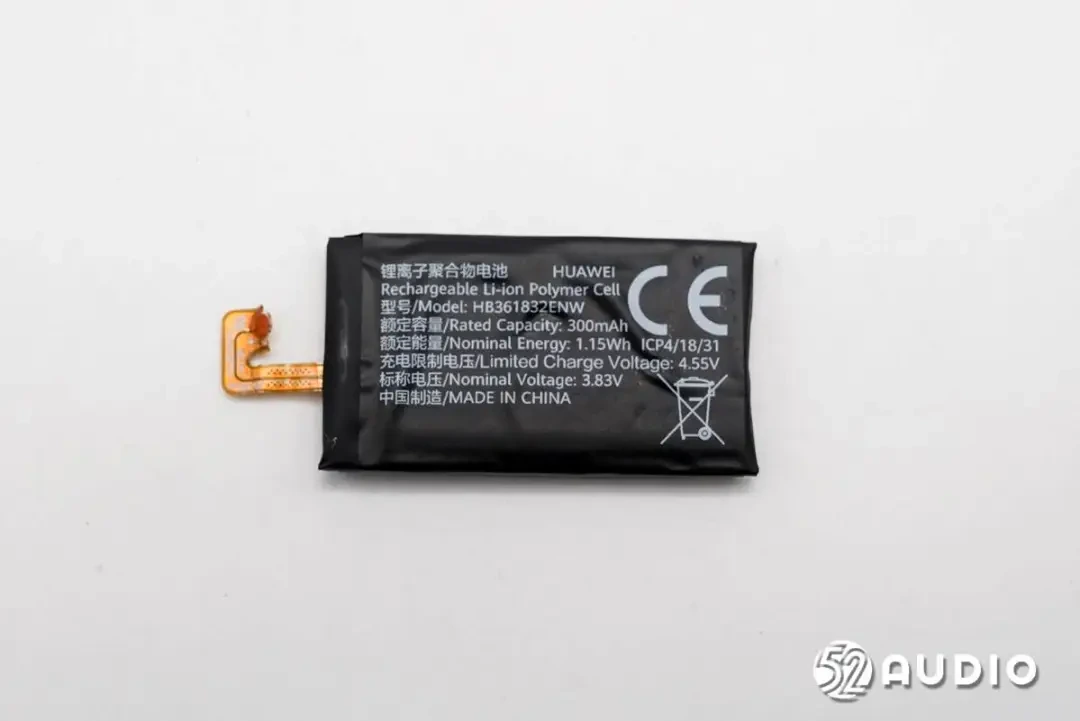

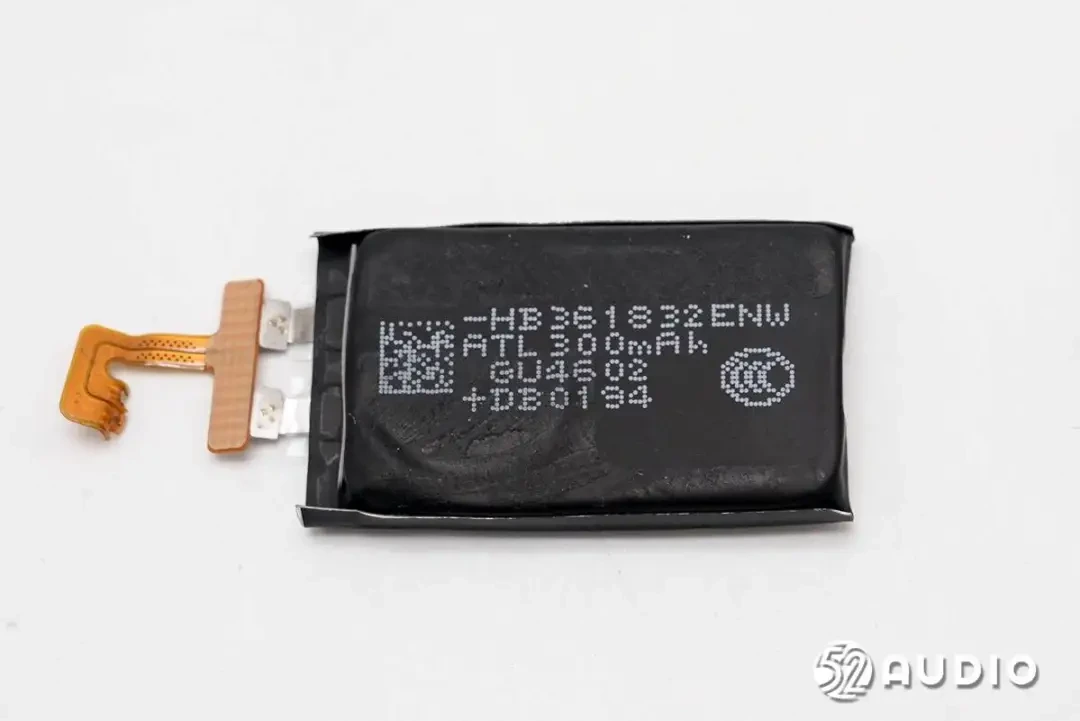

손목 밴드에 내장된 배터리 라벨 정보: 리튬 이온 폴리머 배터리, 모델: HB361832ENW, 정격 용량: 300mAh, 정격 에너지: 1.15Wh, 충전 제한 전압: 4.55V, 공칭 전압: 3.83V, 중국산.

외부 라벨을 벗겨내면 배터리 셀에 실크스크린으로 인쇄된 정보가 나타납니다. 모델명: HB 361823ENW, 제조사: ATL New Energy.

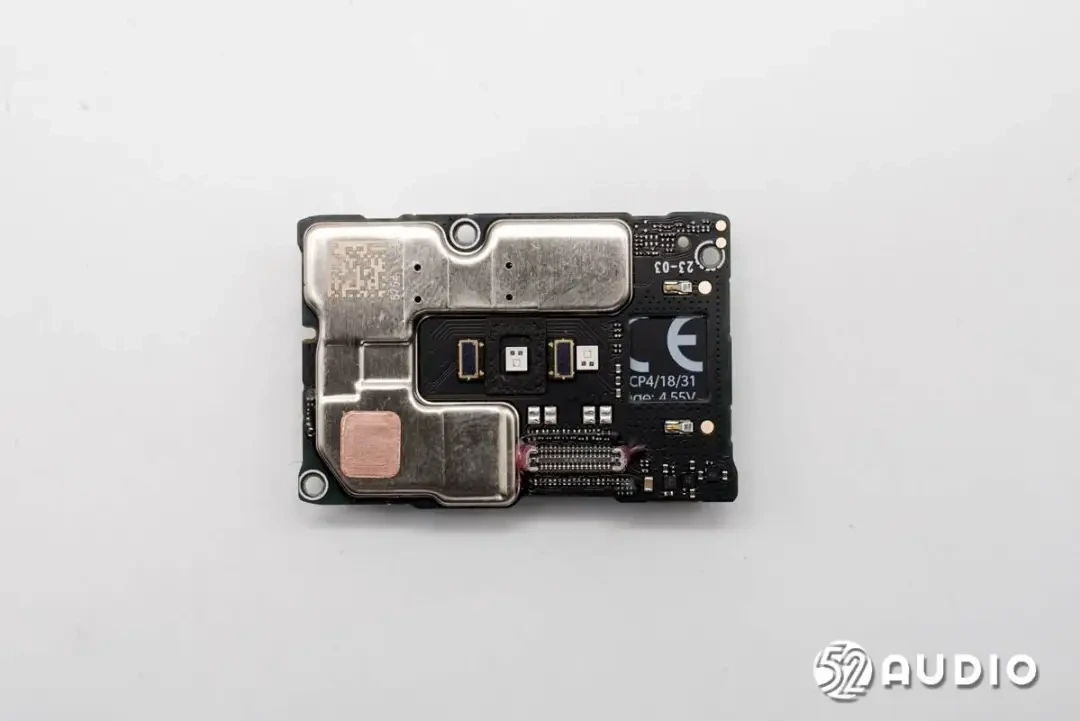

차폐 덮개를 제거하면 마더보드 한쪽 면의 회로가 드러납니다.

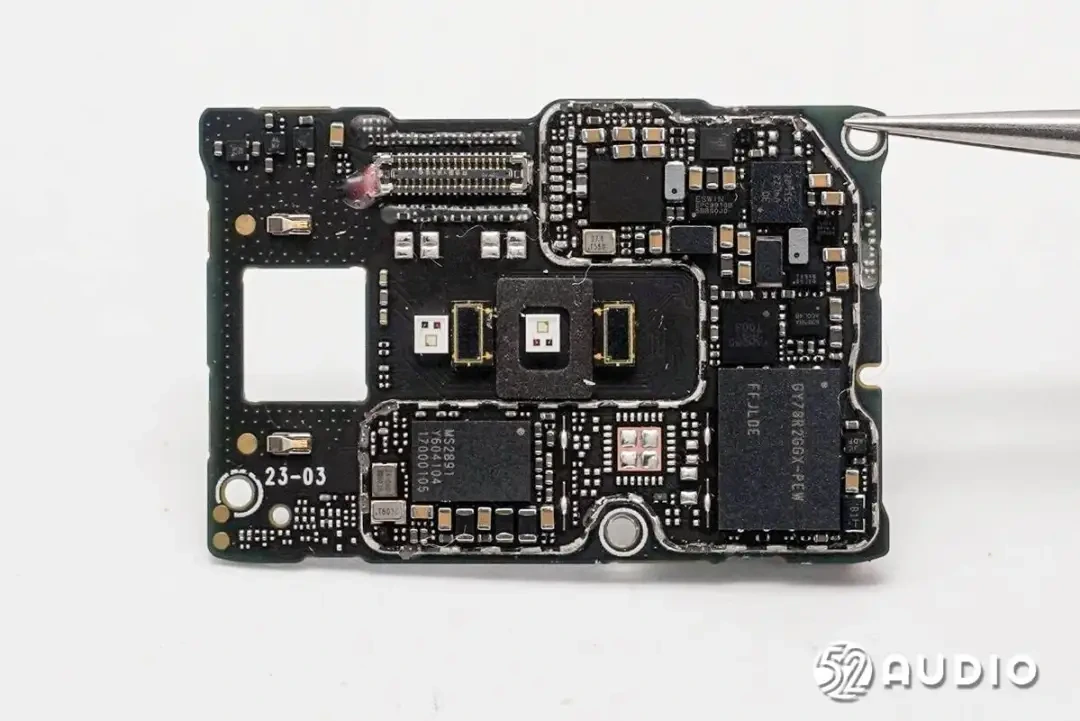

마더보드 반대편 회로의 모습입니다.

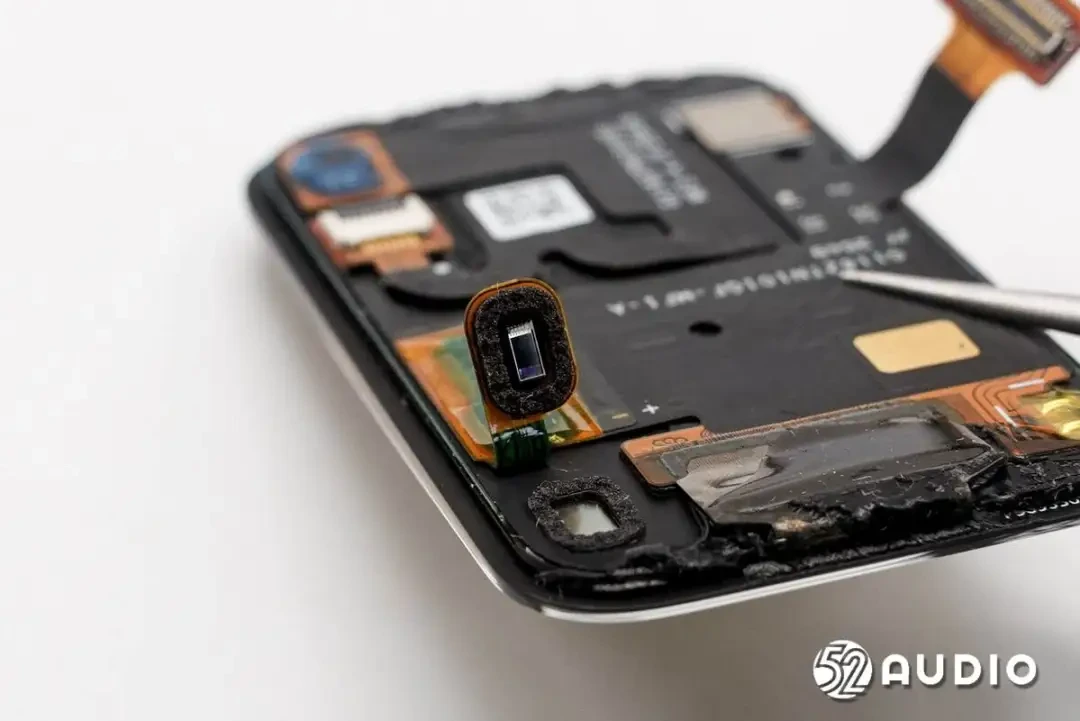

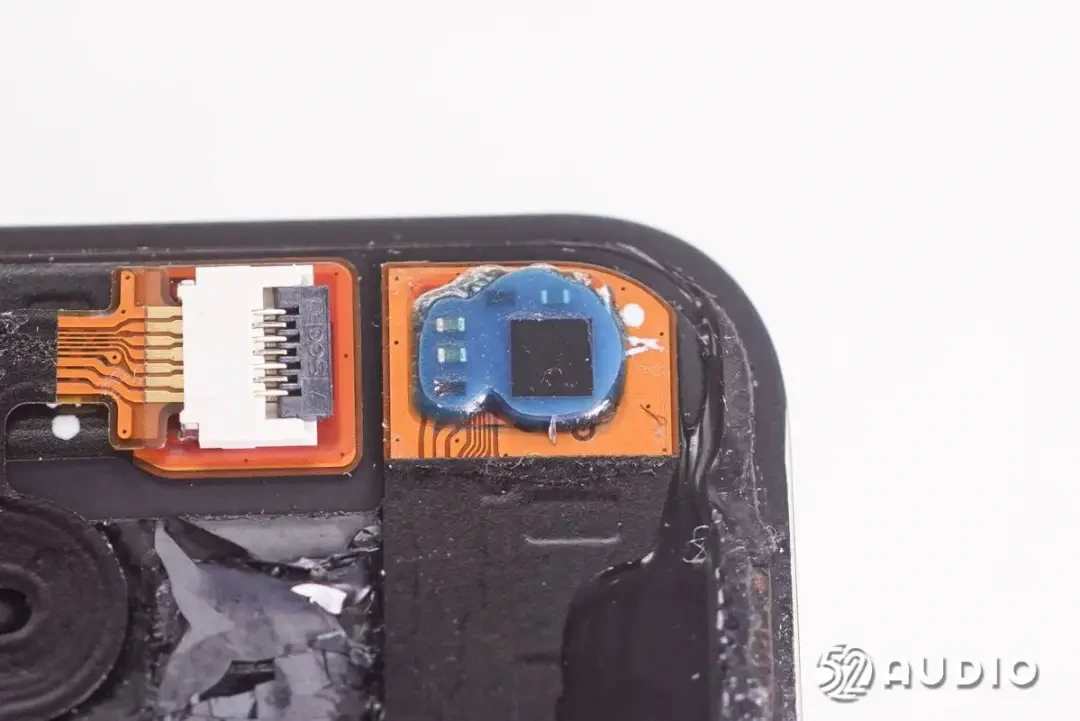

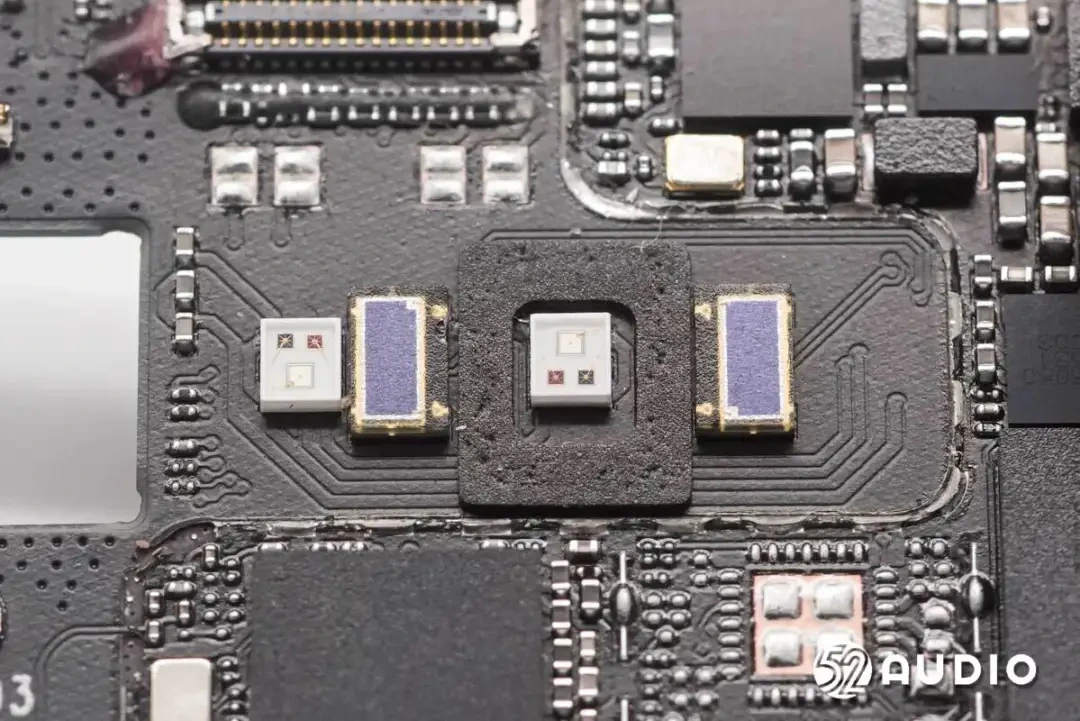

건강 모니터링 센서 모듈의 근접 사진입니다.

이 모듈은 두 개의 LED 조명과 반사광을 수신하는 두 개의 센서로 구성되어 있습니다.

ICM CM 1126B-JCC는 운송 모드를 지원하는 다목적 단일 셀 배터리 보호 IC입니다.

CM1126B 시리즈는 고정밀 전압 검출 및 지연 회로를 내장하고 있습니다.
배터리의 전압과 전류를 검출하여 과충전, 과방전 및 과전류로부터 배터리를 보호합니다.

단일 셀 리튬 이온/리튬 폴리머 충전식 배터리의 보호 회로에 적합하며,

운송 모드를 통해 소용량 배터리 팩도 해상 운송 및 장기 보관에 적합하게 사용할 수 있습니다.

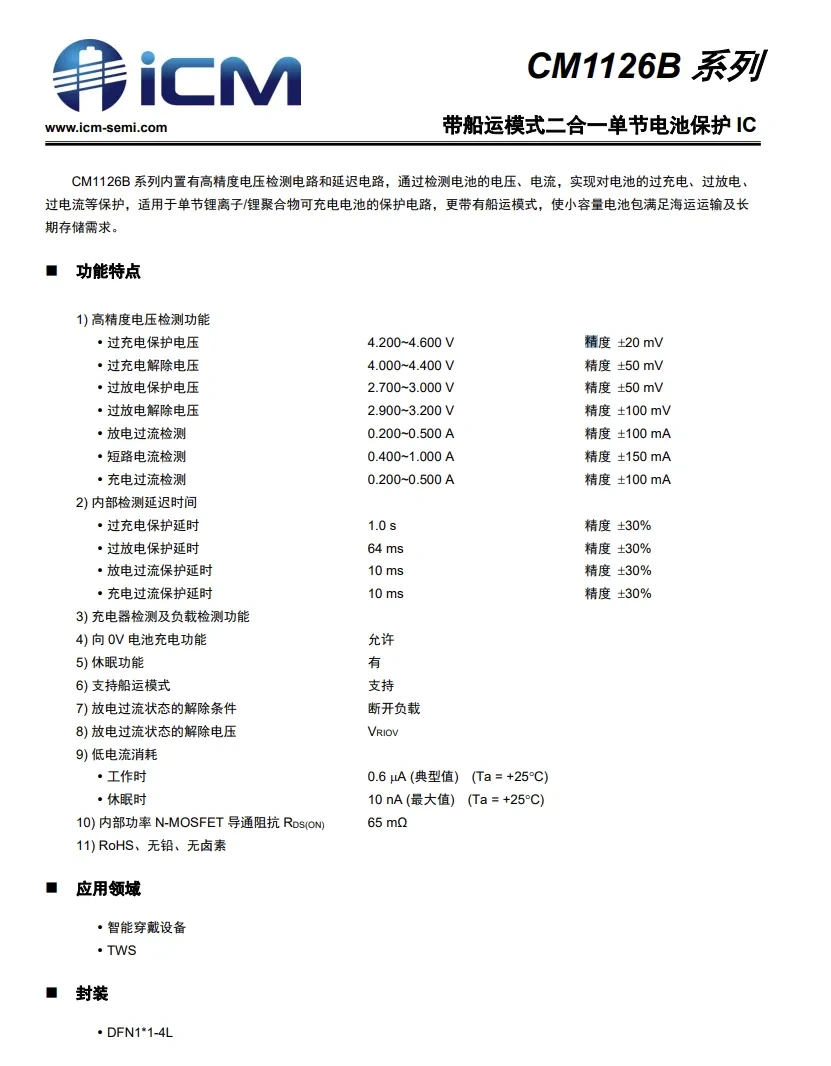

ICM의 CM 1126B 시리즈에 대한 자세한 정보와 이미지입니다. 저희 조사 및 분해 분석에 따르면, ICM의 리튬 배터리 보호 IC는 DJI , Anker , UGREEN , Acer , Baseus , Samsung , Xiaomi , Honor , Huawei , OPPO , vivo , Newman , Ouleite , TOZO , 1MORE , Nitan , Time Kettle , QCY , Nothing , realme , IQOO , iFlytek , Edifier , OnePlus, Baidu Xiaodu, Soundcore, Aukey, Skullcandy , ZTE , Jabra , bilibili , Lenovo , Miniso , Heylo, Xiaotiancai , usmile , Hyundai 등 다양한 브랜드 의 제품 에 채택되었습니다 .

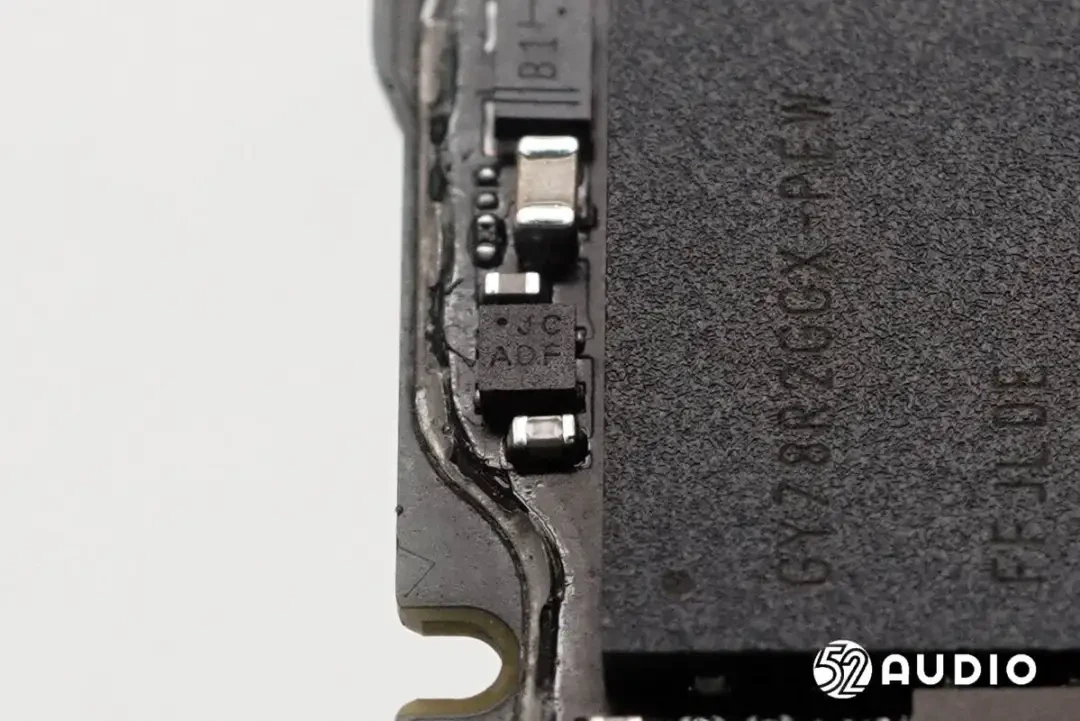

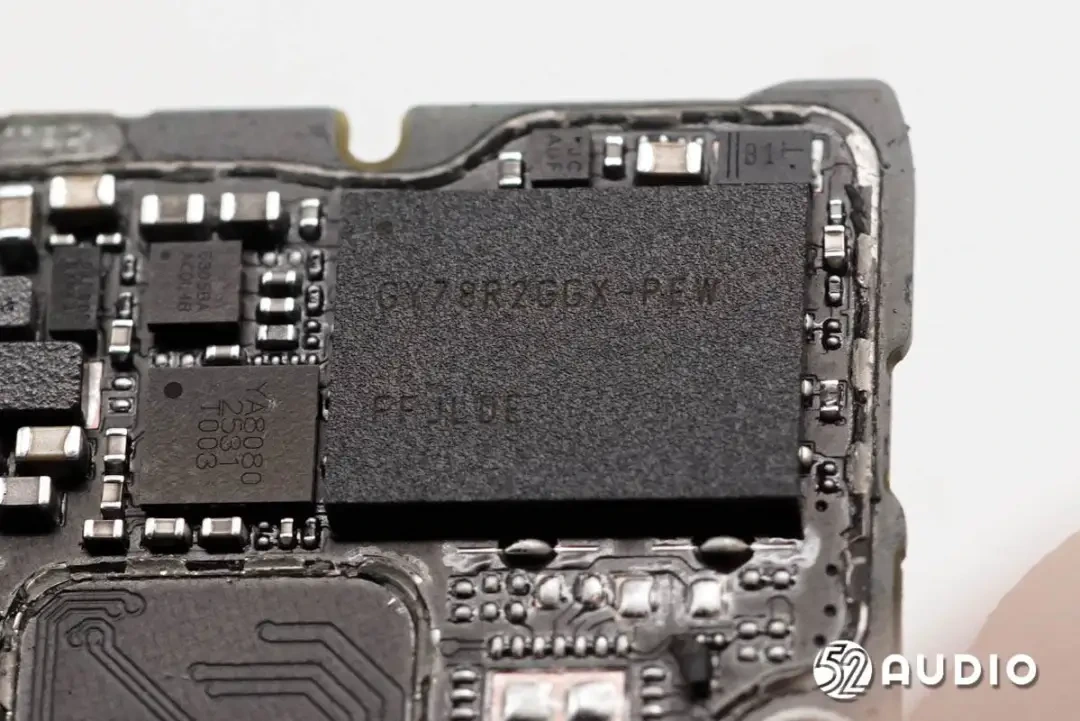

실크스크린에 GY78R2GGX-PEW라고 표시된 IC는 메모리 칩일 것으로 추정됩니다.

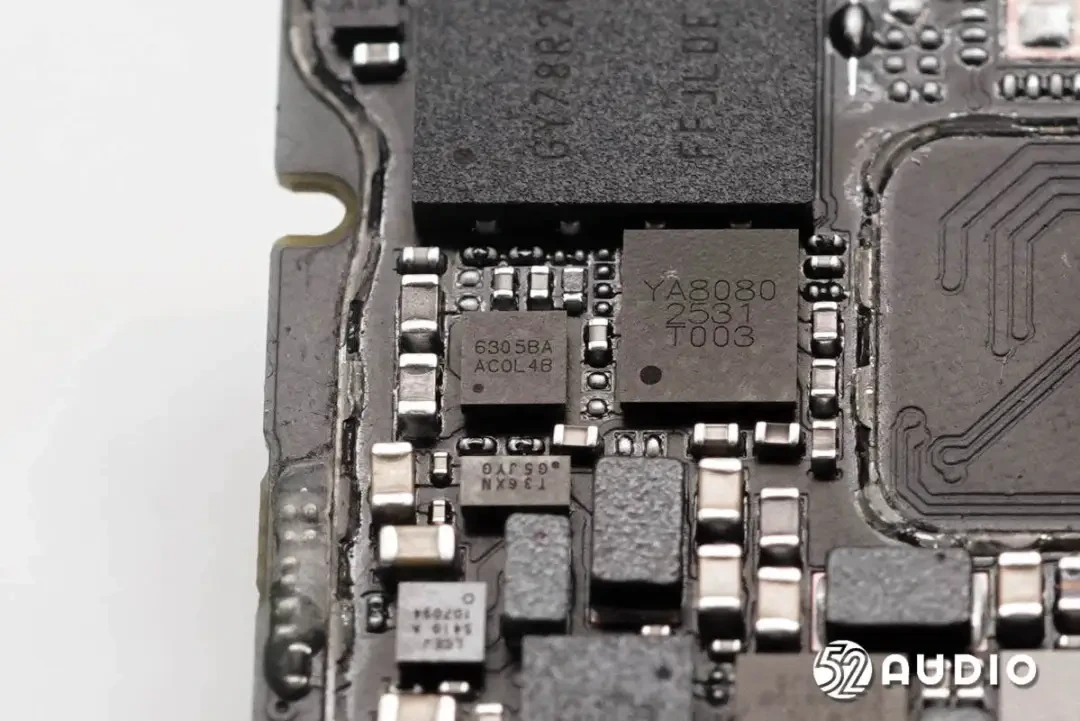

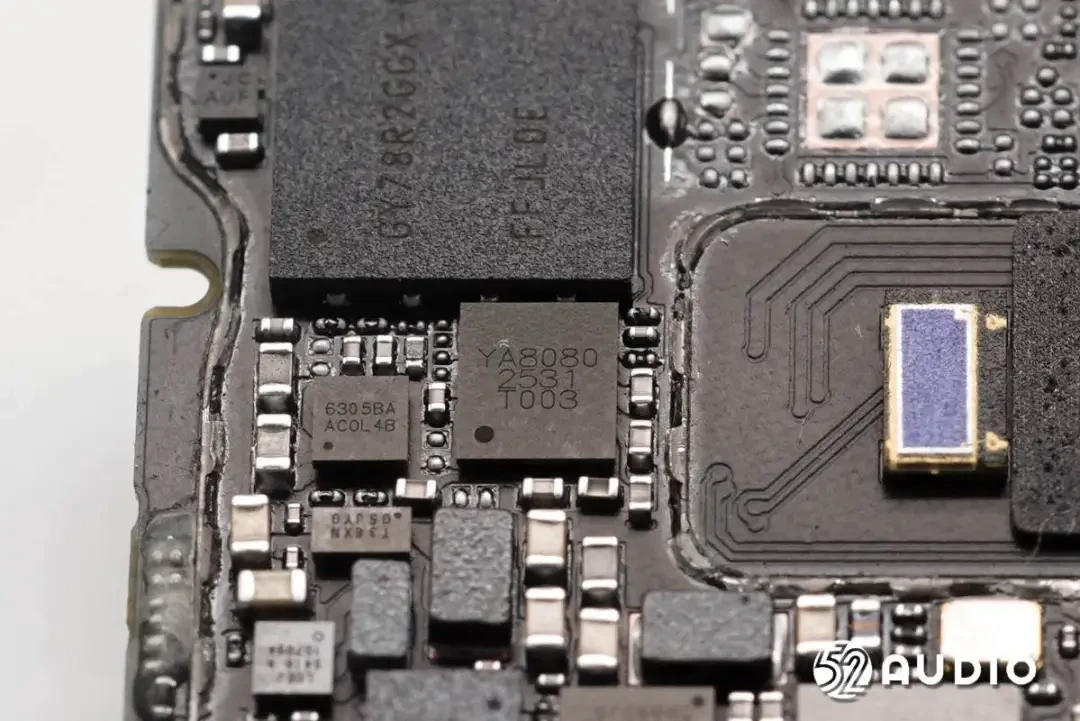

실크스크린에 YA8080이라고 표시된 IC는 아마도 상태 모니터링 IC일 것입니다.

셀와이즈의 CW6305B 선형 충전 칩은 전력 경로 관리를 지원하며 내장 리튬 배터리를 충전하는 데 사용됩니다.

실크스크린 T36XN이 인쇄된 IC.

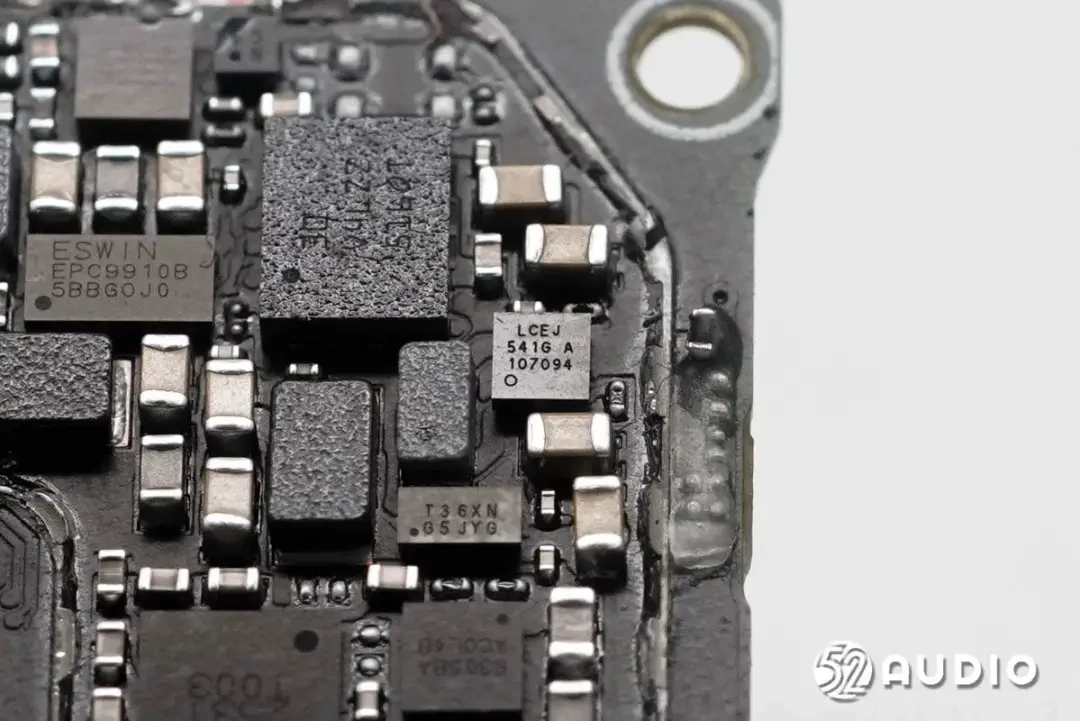

실크스크린이 인쇄된 IC LCEJ 541G.

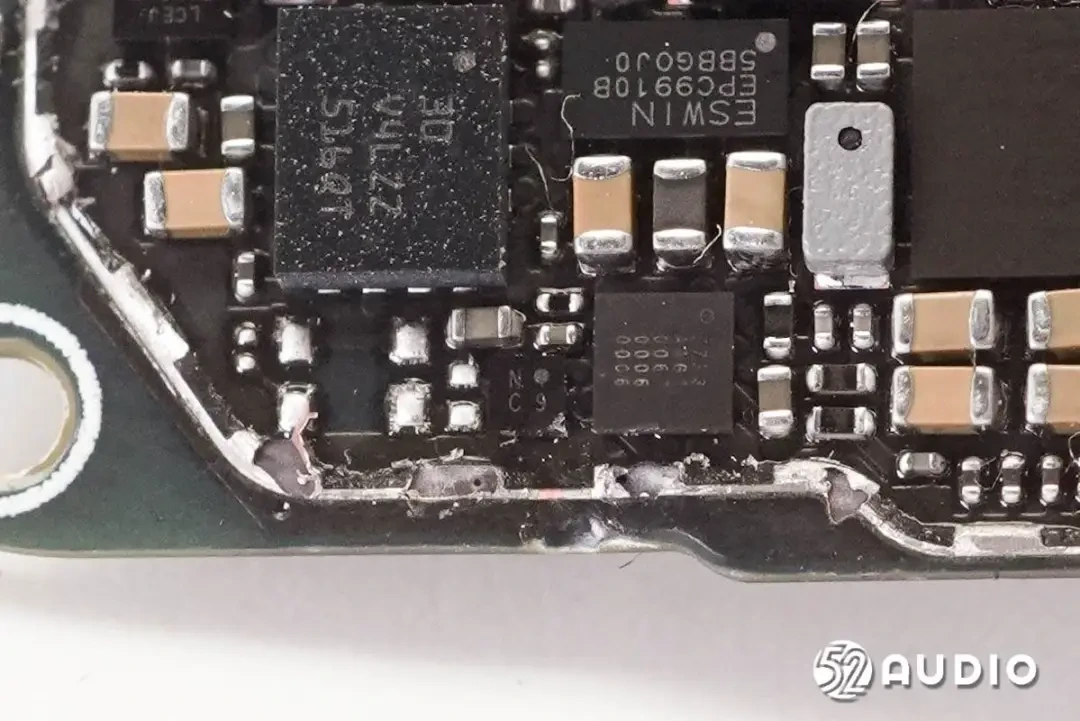

실크스크린에 30 V4LZZ라고 표시된 IC는 동작 감지에 사용되는 센서로 추정됩니다.

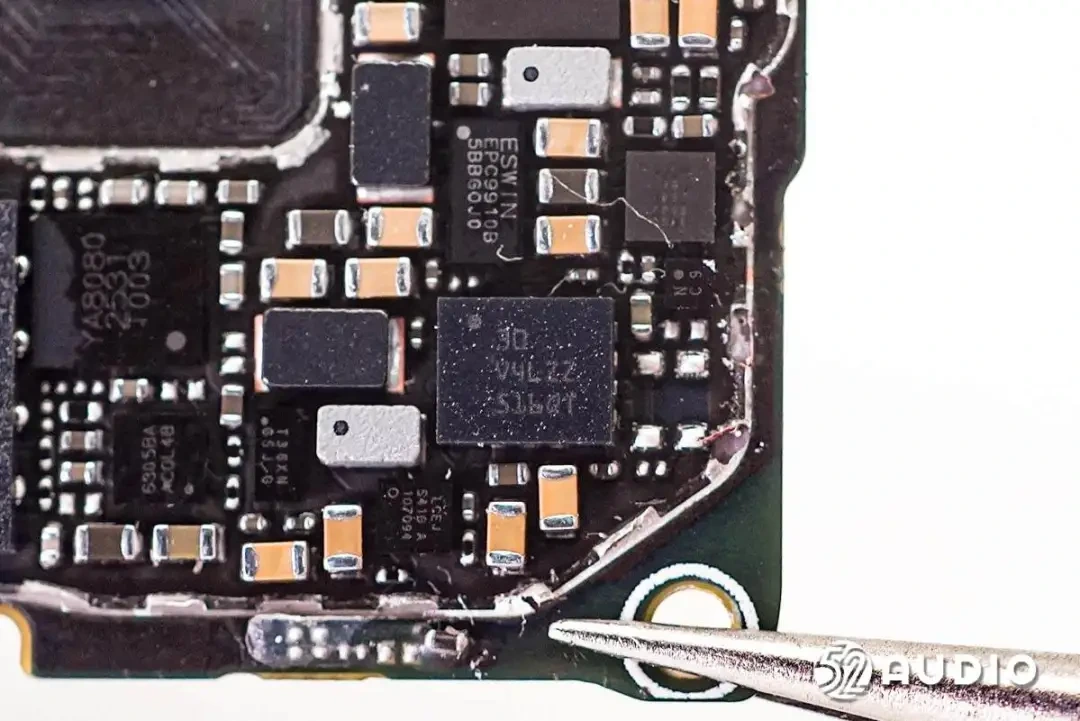

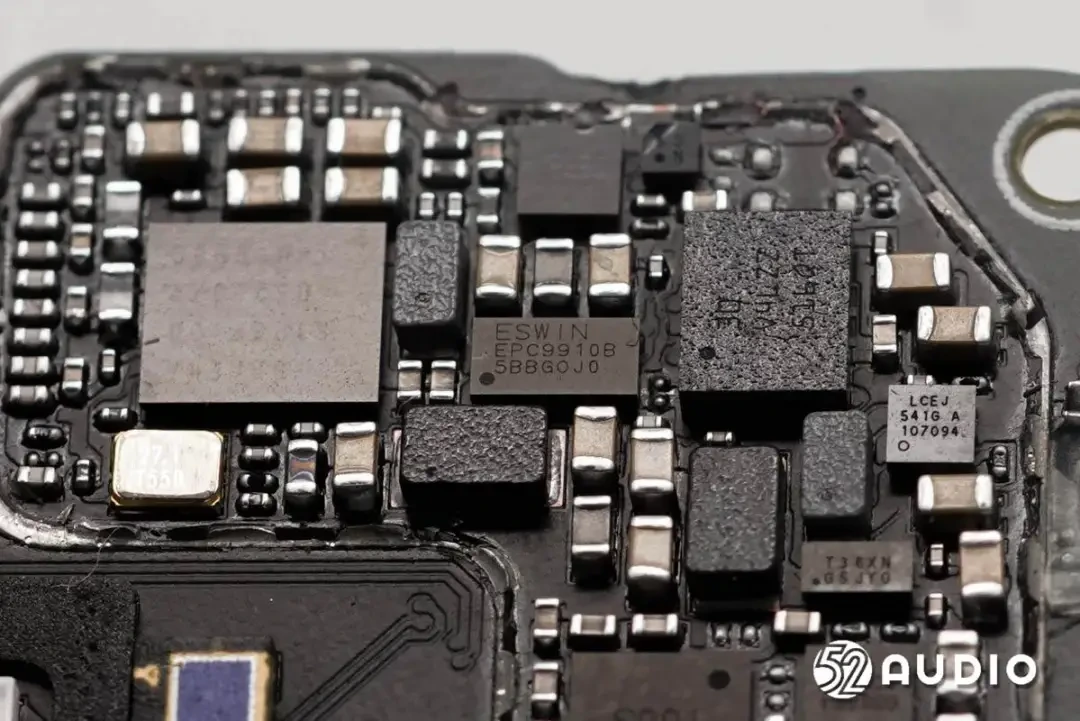

실크스크린 EPC9910B가 인쇄된 IC.

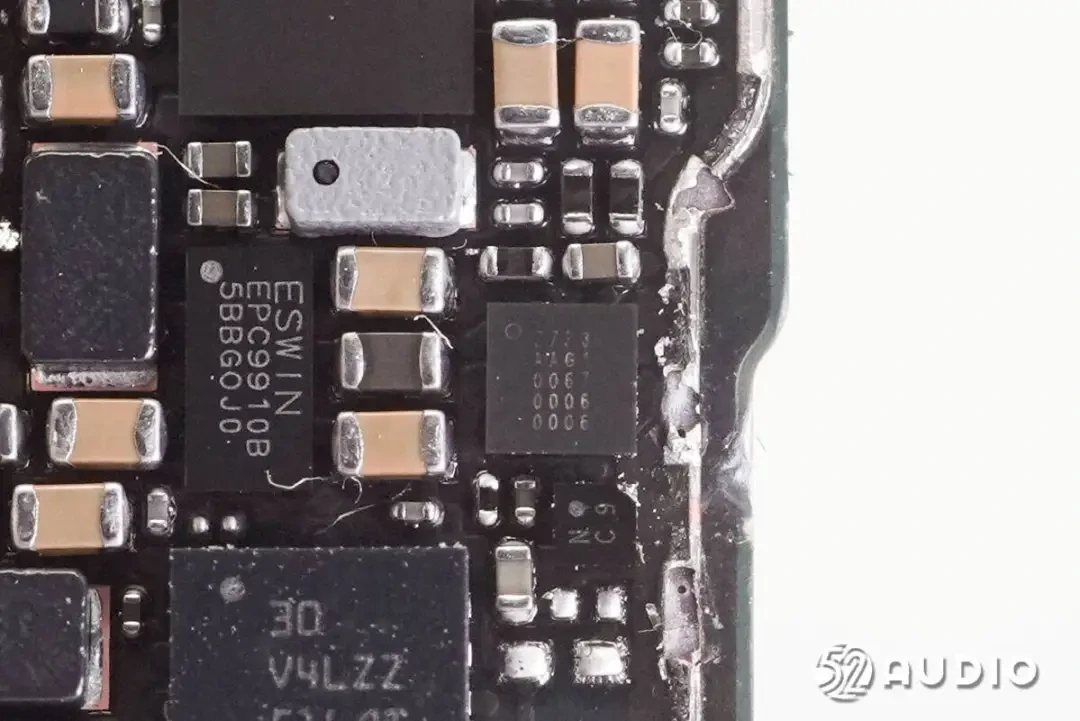

실크스크린 N C9이 인쇄된 IC.

실크스크린 Z7E3 AAG1이 인쇄된 IC.

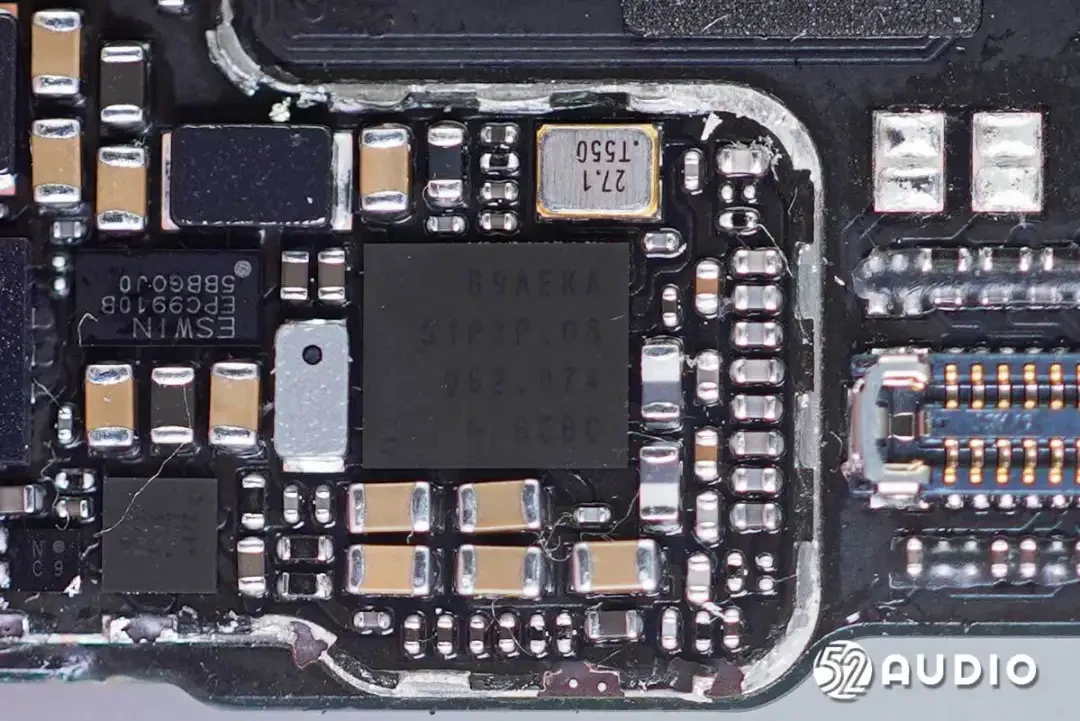

실크스크린에 69AEKA라고 표시된 IC는 아마도 NFC 칩일 것입니다.

레이저로 27.1옴이라고 새겨진 수정 발진기의 근접 사진.

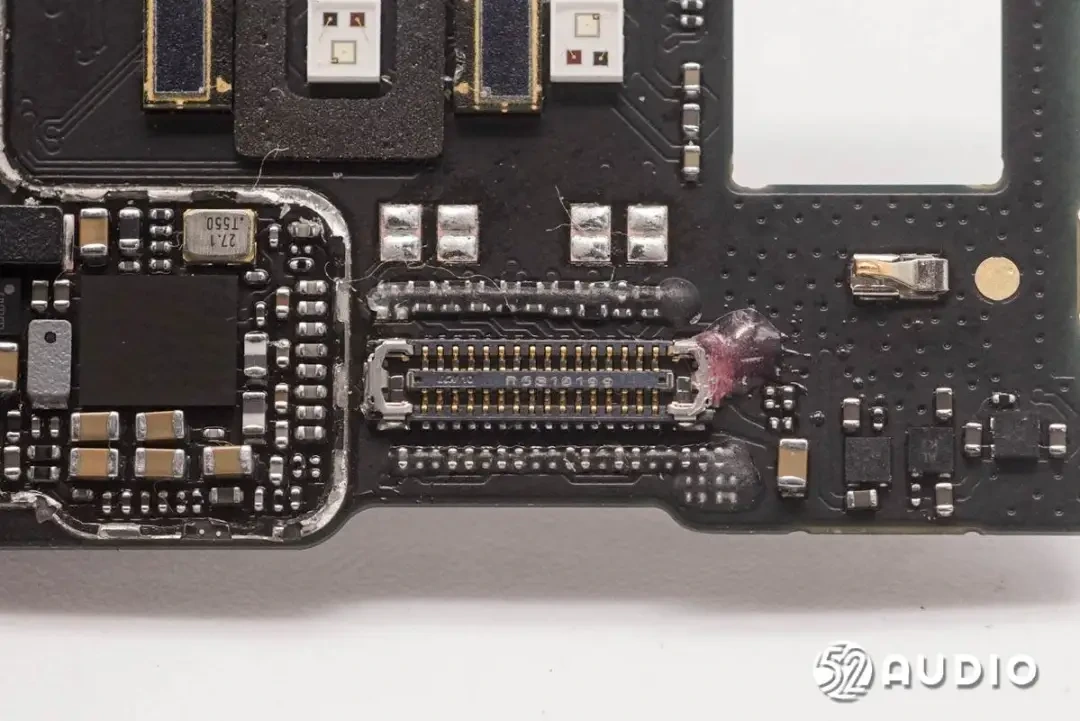

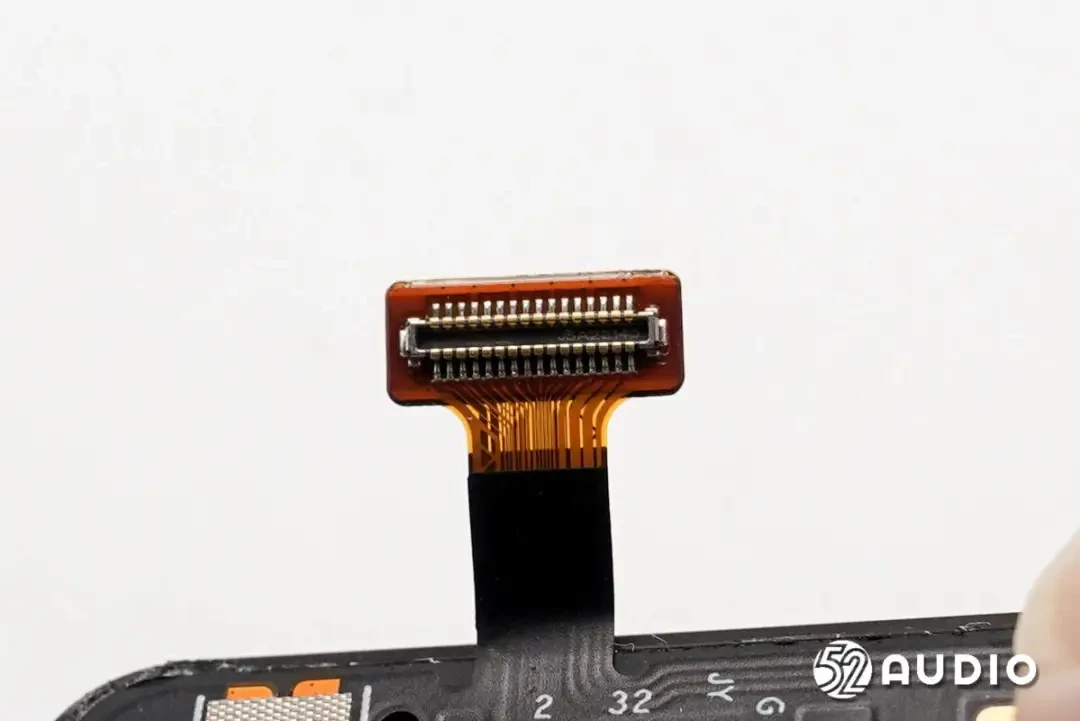

화면 케이블 연결용 암컷 BTB 커넥터의 근접 사진입니다.

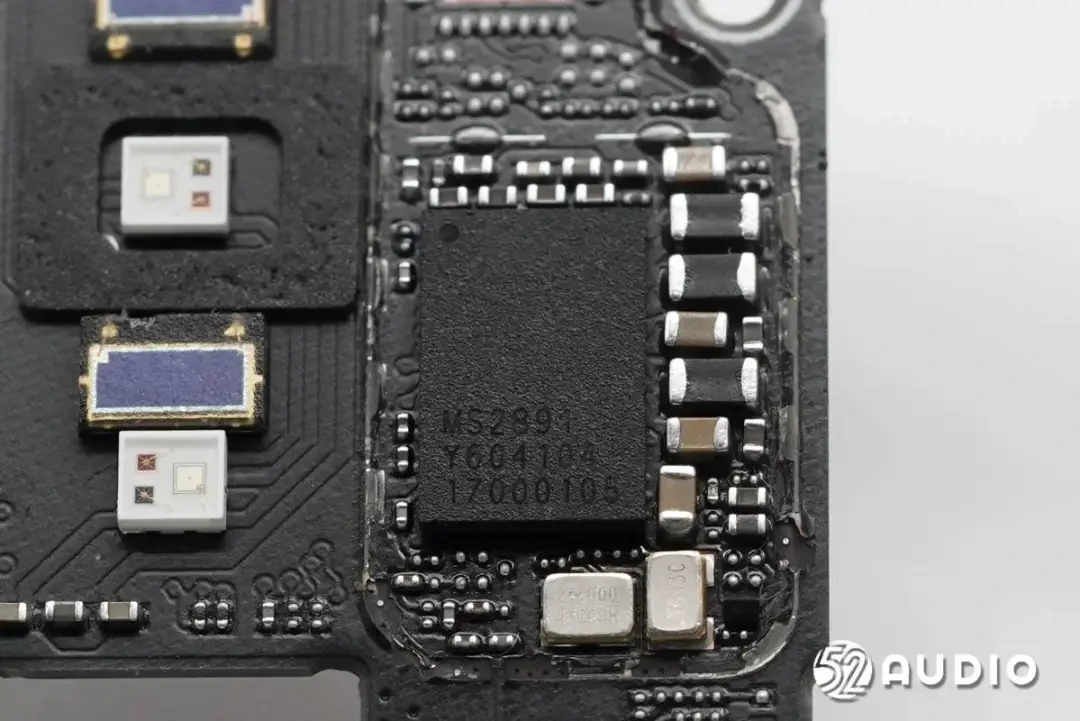

실크스크린에 MS2891이라고 표시된 IC는 아마도 프로세서일 것입니다.

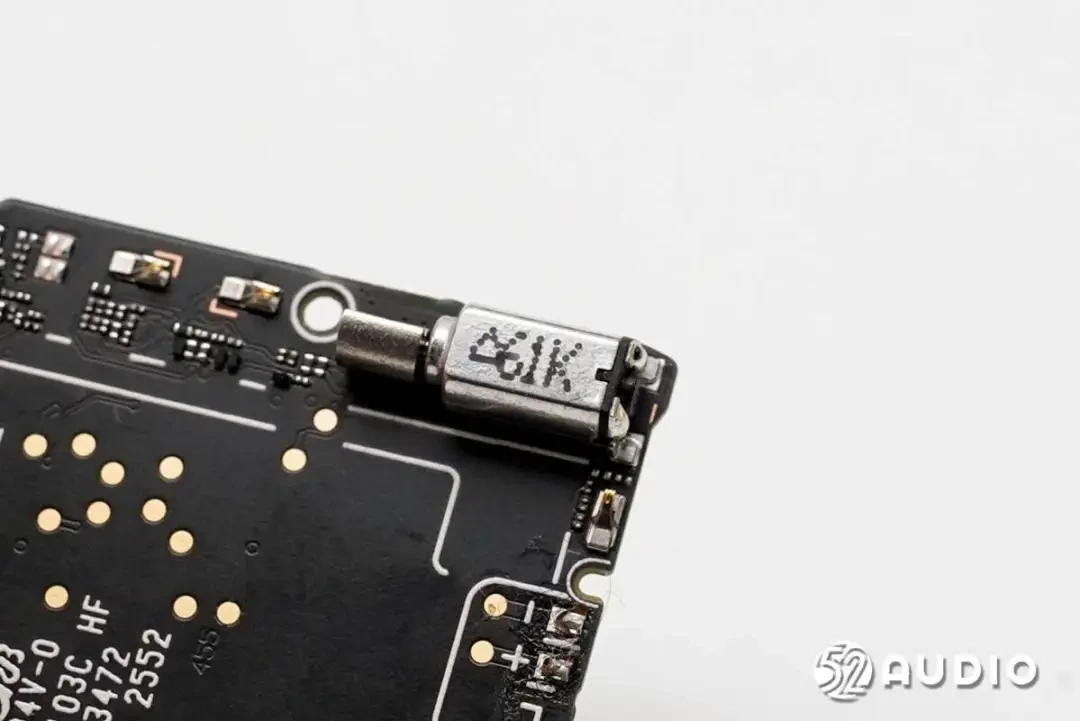

작동 피드백 및 정보 알림에 사용되는 회전 진동 모터의 근접 사진입니다.

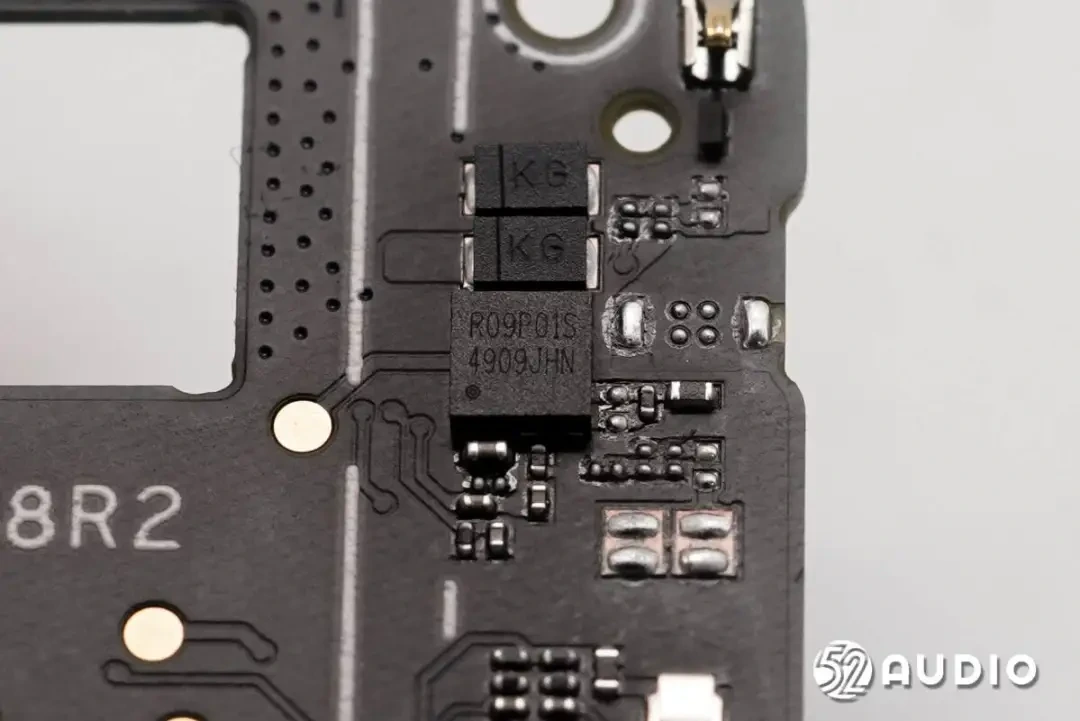

실크스크린 R09P01S가 인쇄된 IC.

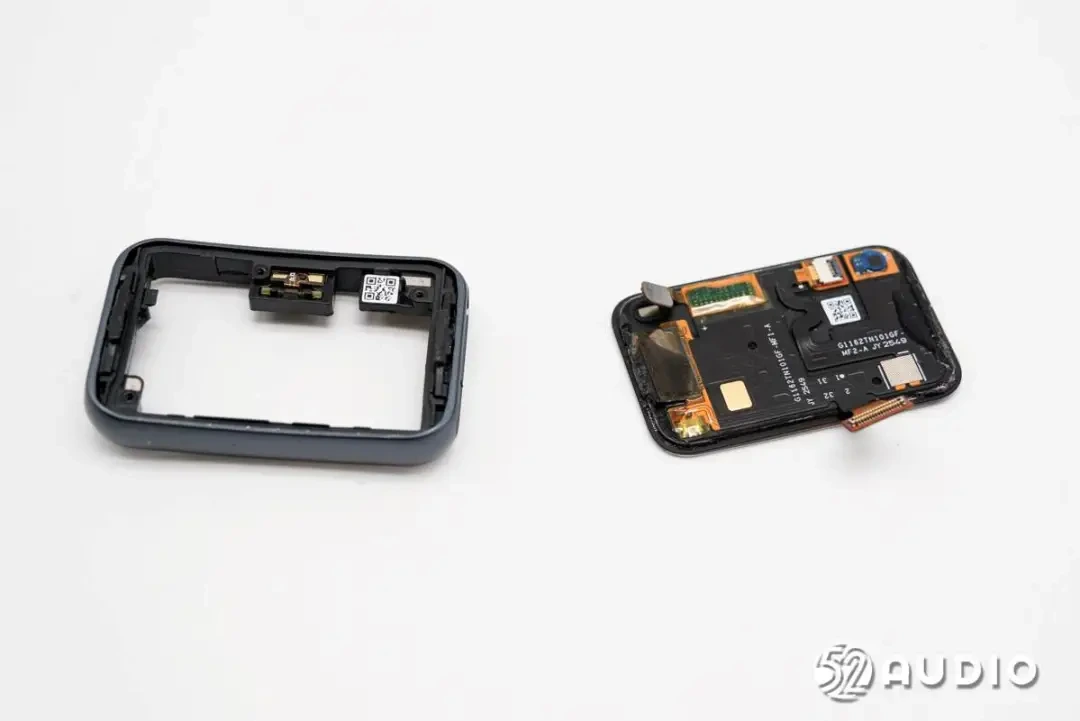

화면과 중간 프레임을 분리하세요.

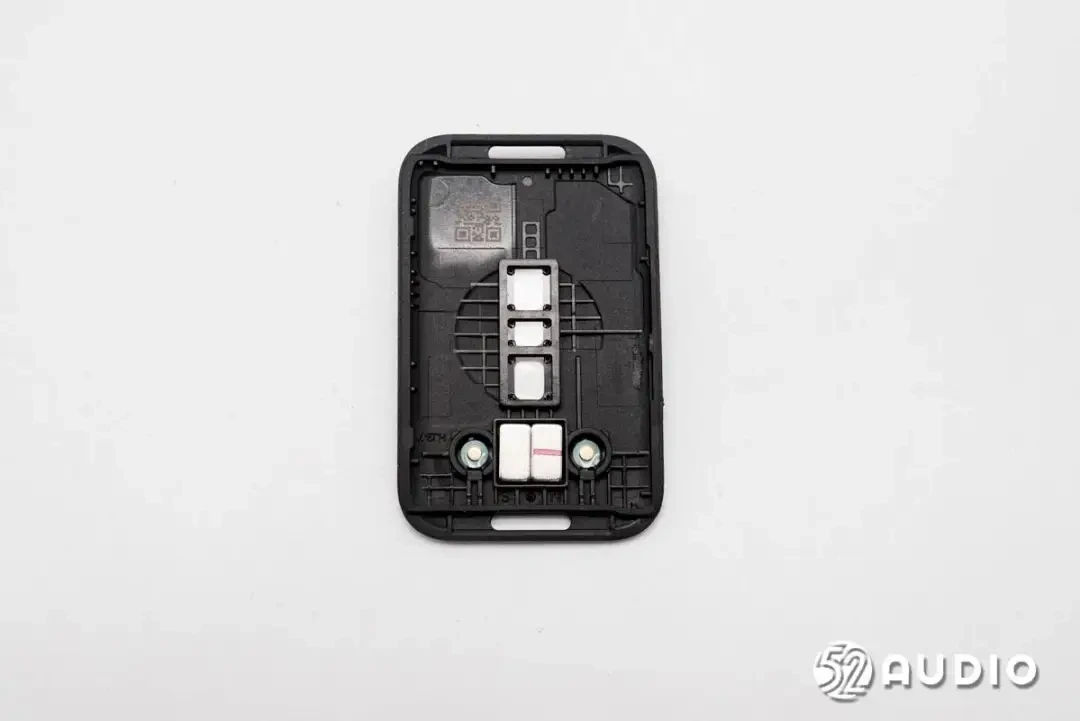

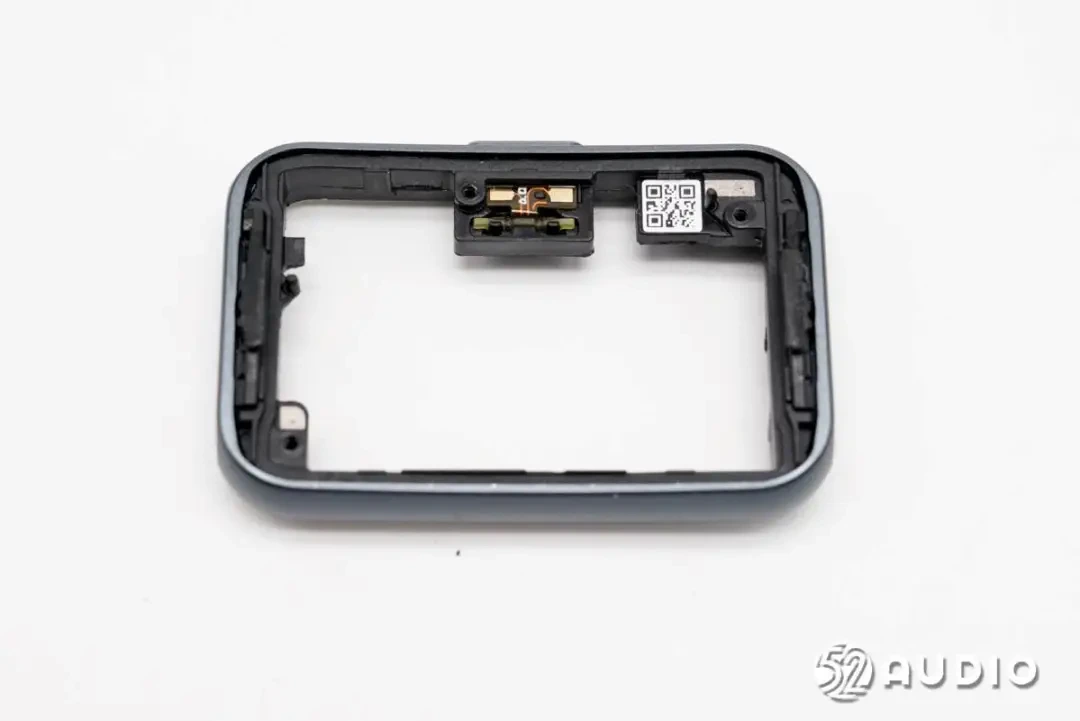

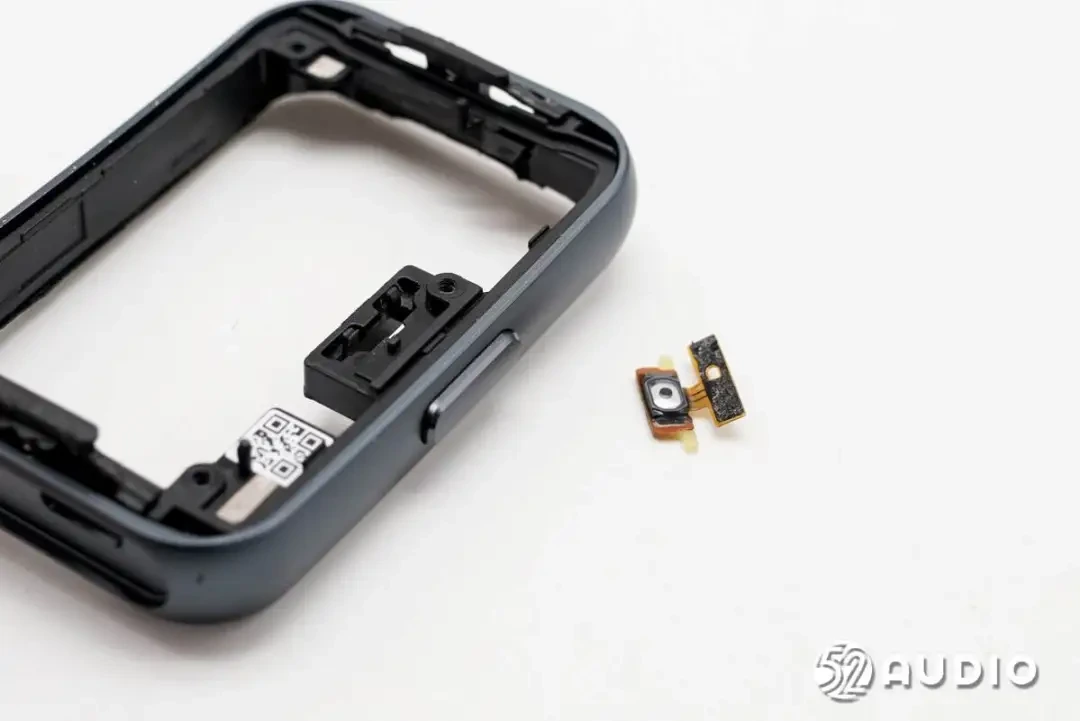

팔찌 프레임 구조를 살펴보면 기능 버튼 리본 케이블이 내부 벽면에 고정되어 접점을 통해 마더보드에 연결되어 있음을 알 수 있습니다.

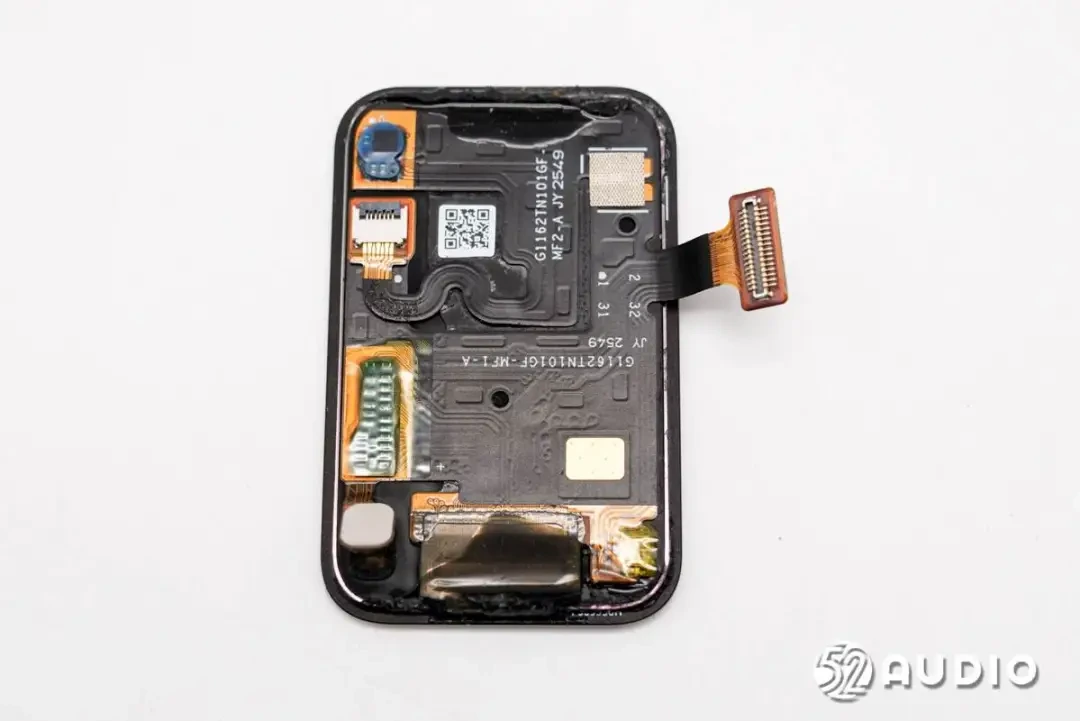

화면 내부 회로의 모습입니다.

화면 케이블을 마더보드에 연결하는 BTB 커넥터 수형 소켓의 근접 사진입니다.

주변 밝기를 감지하고 화면 밝기를 자동으로 조절하는 데 사용되는 주변광 센서의 근접 사진입니다.

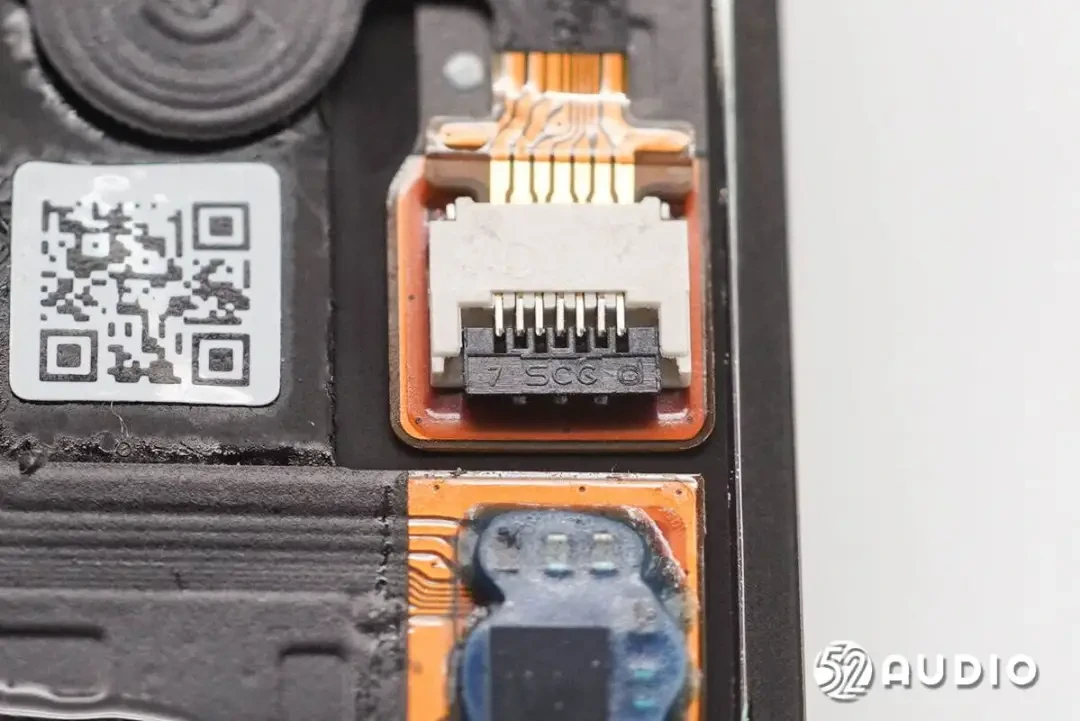

터치 컨트롤 케이블과 화면 케이블을 연결하는 ZIF 커넥터의 근접 사진입니다.

표시가 없는 터치 제어 IC.

기능 버튼 케이블을 본체 측면에서 분리하십시오.

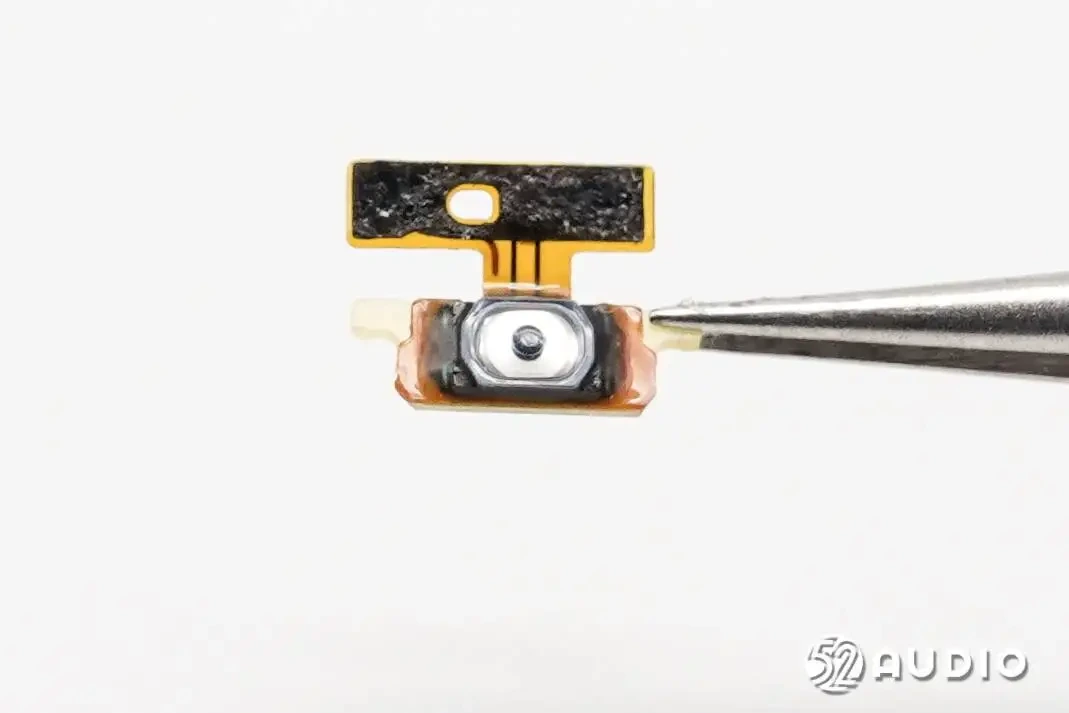

기능 제어에 사용되는 마이크로 스위치를 근접 촬영한 사진입니다.

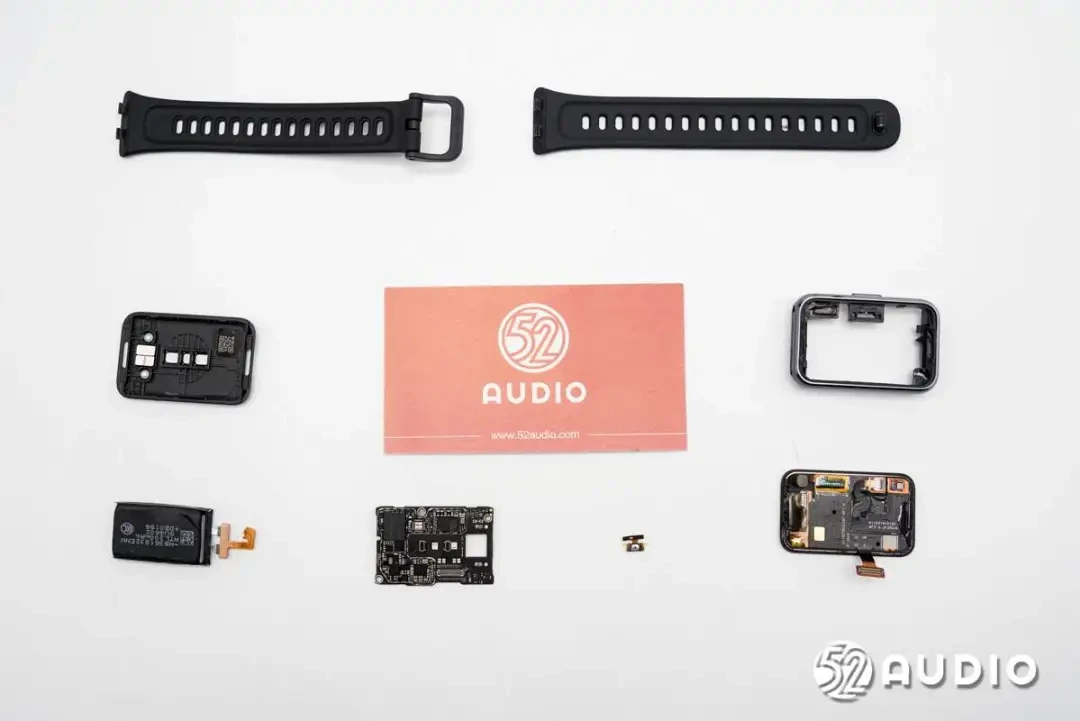

화웨이 밴드 11 NFC 버전의 완전 분해 영상입니다.

지얀 연구소 요약

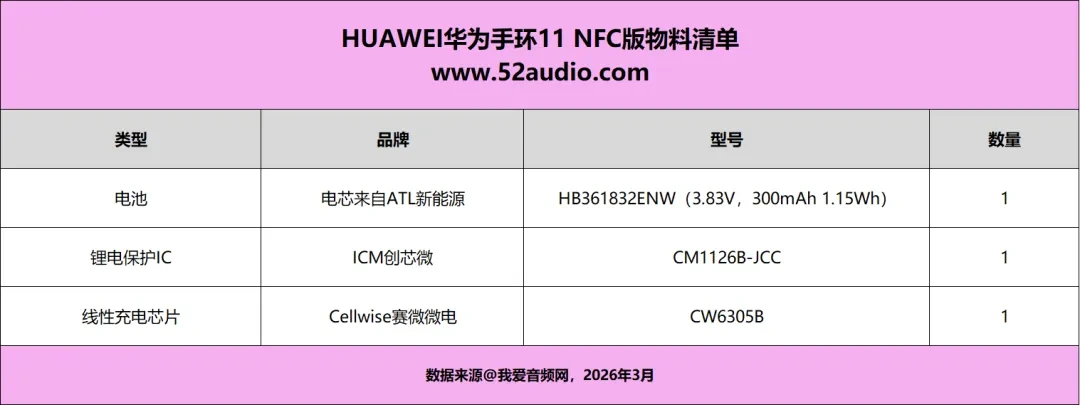

마지막으로, 참고하실 수 있도록 화웨이 밴드 11 NFC 버전 의 알려진 부품 목록을 아래에 첨부합니다.



외관상으로 화웨이 밴드 11 NFC 버전은 기존 시리즈의 디자인 스타일을 계승하여 사각형 다이얼, 알루미늄 합금 프레임, 그리고 무광과 유광의 모서리 마감이 조화를 이루어 뛰어난 질감을 자랑합니다.

기본 제공되는 불소 엘라스토머 스트랩은 부드럽고 피부에 자극이 없으며,

슬림한 다이얼과 어우러져 편안하고 부담 없는 착용감을 선사합니다.



내부 구성 측면에서 배터리 용량은 180mAh에서 300mAh로 업그레이드되었습니다.

배터리 셀은 ATL New Energy 제품을 사용하며, 과충전, 과방전 및 과전류 보호 기능을 담당하는 ICM CM 1126B-JCC 리튬 배터리 보호 IC가 탑재되어 해상 운송 및 장기 보관에 적합한 배송 모드를 지원합니다.



내장 배터리 충전에는 Cellwise CW6305B 선형 충전 칩이 사용됩니다.





그 외 핵심 구성 요소들은 모두 검증되지 않은 신형 모델을 사용합니다.
