샤오미 SU7 배터리 - CATL 기린 배터리 셀 분해 분석 및 비용 계산

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/8Iyp6fzn26dJ6oYFV3bChQ

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HKU17Gmjr0SjXdiwwwM9zGP2RJQ7rNLlEFnpKuIL&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2F8Iyp6fzn26dJ6oYFV3bChQ



=================================================================





배터리 셀에 대한 기본 개요

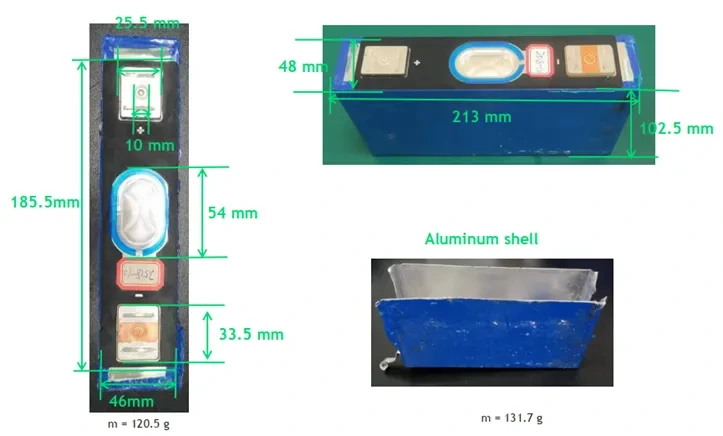

샤오미 SU7 배터리는 CATL의 사각형 쉘 디자인을 채택했으며, 무게는 2.24kg 이고 외부 크기는 213 x 48 x 102.5mm³ 입니다 .

셀 전압은 3.7V이고,  셀 용량  은 125.9Ah ( 466.2Wh) 이며 , 중량 에너지 밀도는  207.9Wh/kg이고

 부피 에너지 밀도는 456.6Wh/L입니다 .



배터리 셀 제조업체	CATL
CELL 형태	정사각형 케이스
음극 재료	NCM 및 LFP
양극 재료	인공 흑연
세포 무게	2.24kg
치수 (mm)	213 x 48 x 102.5
셀 전압	3.7V
세포 용량	125.9 Ah
세포 용량	466.2 wh
세포 에너지 밀도(중량 기준)	207.9 wh/kg
세포 에너지 밀도(부피)	456.6 wh/L
양극 재료	인공 흑연





배터리 셀 구조 부품

배터리 셀 케이스는 두께 0.62mm 의 알루미늄으로 제작되었으며 무게는 131.7g 입니다.

상단 덮개와 양극 및 음극 단자를 포함한 무게는 120.5g 입니다 .

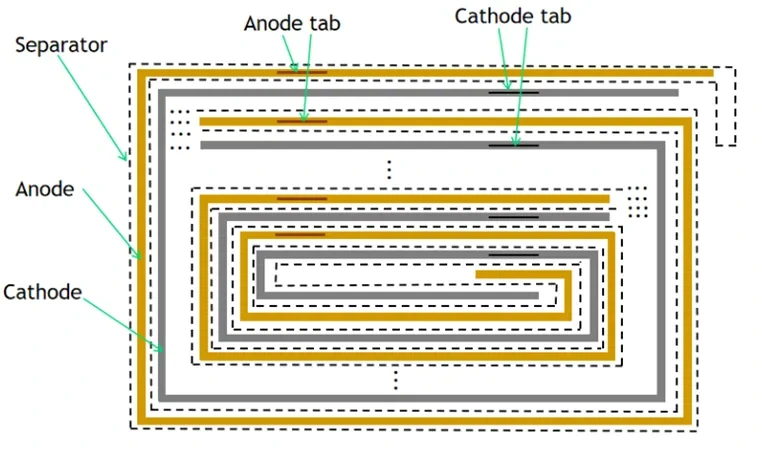

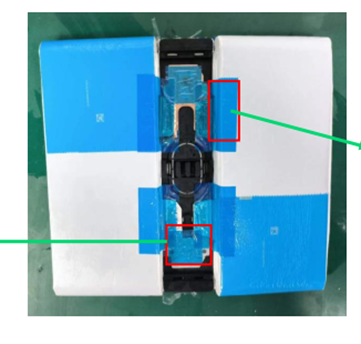

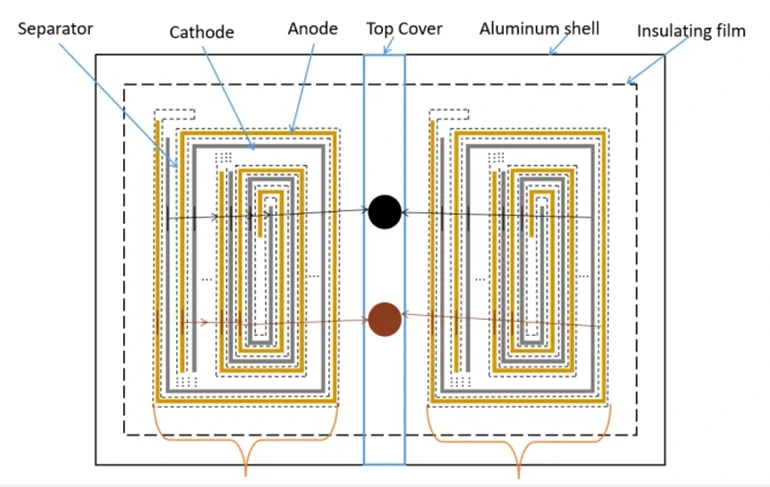

배터리 셀은 각각 4층 구조(분리막, 양극, 분리막, 음극)가 감겨 있는 두 개의 롤로 구성되어 있습니다.

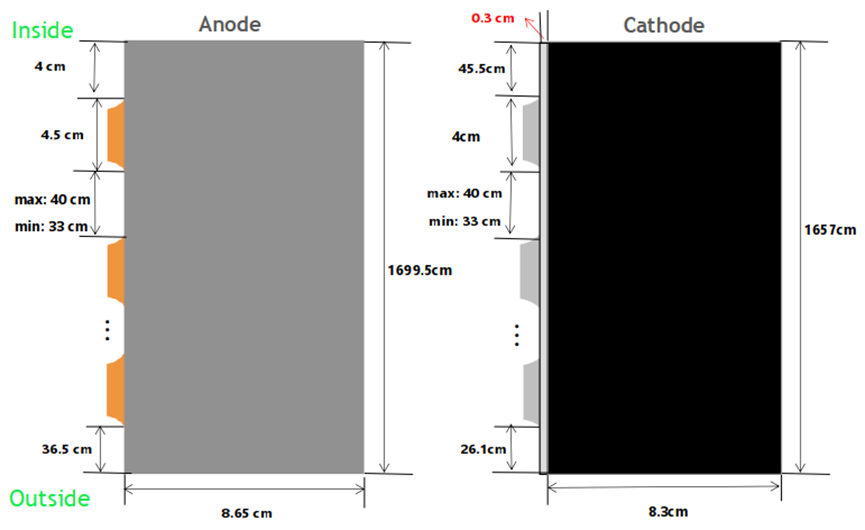

양극 및 음극 박막의 설계는 다음과 같습니다.



반응형

배터리 CELL 구성 요소:



양극재 와 AL 호일 의 총 중량은 889.25g 이며 , 이 중 양극재는 707.3g , AL 호일과 탭은 181.95g 입니다 .

양극재는 활성 물질( NCM+LFP ) 95% ( 671.9g ), 카본 블랙 3.5% ( 24.76g ), PVDF 바인더 1.5% ( 1.06g )로 구성됩니다.



활성 물질은 육방정계 삼원 계 리튬과 리튬철 인산염의 혼합물이며, NCM이  96.5% 를 차지하고

 원소 조성은  LiNi 0.64Mn 0.29Co 0.07O2로, 코발트 함량이 낮은 육방정계 삼원계 리튬으로 볼 수 있습니다.

리튬철 인산염은 3.5% 를 차지합니다 .

양극 알루미늄 호일의 두께는 13 마이크로미터입니다.

음극 재료 와 구리 호일 의 총 중량은 699.45g이며 , 그중 음극 재료는 381.52g , 구리 호일과 탭 은 317.93g 입니다 .

양극 재료는 활성 물질(흑연) 367.06g , 바인더 CMC 7.63g , SBR 7.25g 을 포함합니다 .



음극 구리 호일의 두께는 6 마이크로미터입니다.

막의 두께 는 1.3 ± 7.1 ± 1.3 마이크로미터입니다.

재료명	재료 구성	무게
음극 재료	NCM	648.38g
음극 재료	LFP	23.52g
음극 재료 보조 재료	카본 블랙	24.76g
음극 재료 보조 재료	PVDF	10.6g
양극 재료	석묵	367.06g
양극 재료 보조 재료	CMC	7.63g
양극 재료 보조 재료	SBR	7.25g
양극 알루미늄 호일	알루미늄 13 마이크로미터	91g
음극 구리 호일	구리 6 마이크로미터	158g
횡격막	PE
다이어프램 코팅	알루미늄2오세
전해질 용질	LiPF6, LiBF4, LiPO2F2, LiBOB	325.52g
전해질 용액	EC, EMC, DMC
전해질 첨가제	FEC, DTD, PS
배터리 셀 케이스 + 상단 덮개	AL-620 um	252.2g

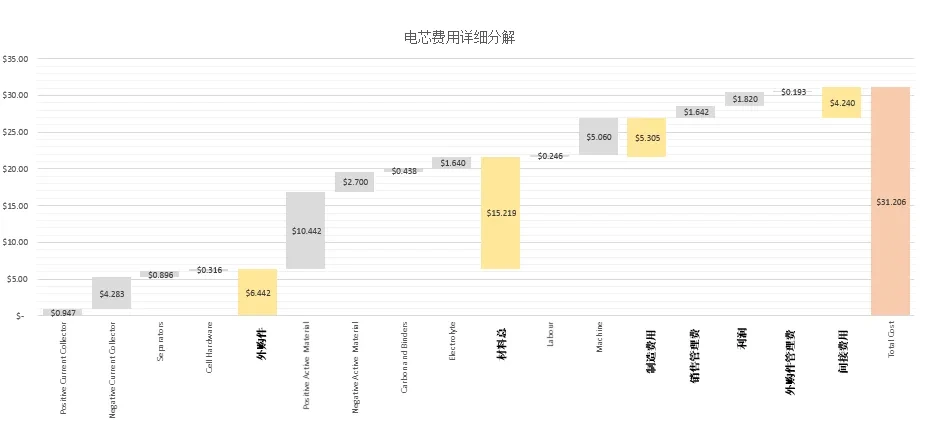

배터리 비용 분석:

이 배터리 셀의 총 비용은 224.71 위안이며, 이는 kWh당 482.18 위안 에 해당합니다.

(이 가격은 2025년 1분기 원자재 가격을 기준으로 합니다. 삼원계 리튬 배터리 셀의 가격이 이렇게 낮아진 것이

놀랍지 않으신가요? )



자세한 내용은 다음과 같습니다.
