iQOO 15 Ultra 분해 보고서

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/j1tk32Zedn0AT55P-dpoUw

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HKALsmmjkpognX7P2IIF3Yhpx5IH25eIyxoyjt2O&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2Fj1tk32Zedn0AT55P-dpoUw

========================================================================

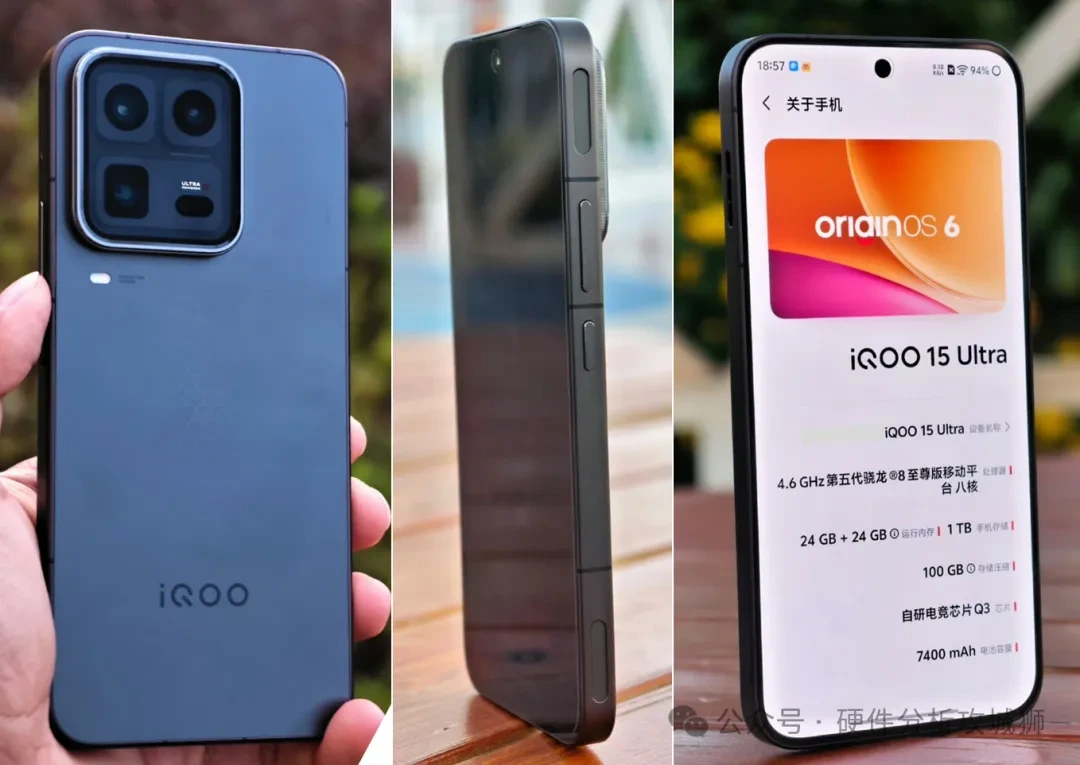

  2026년 2월 4일 , iQOO 15 Ultra 가 공식 출시되었습니다.

 iQOO는 하드코어 게이머에게 원활한 성능뿐만 아니라 안정성까지 필요하다는 점을 인식하고 "궁극의 성능"을 추구하는 방향으로   나아갔습니다.

iQOO 15 Ultra는 액티브 쿨링 팬을 탑재하고 5세대 스냅드래곤 8 Ultra 프로세서와 다양한 플래그십 하드웨어를 조합하여

"울트라 퍼포먼스"의 기준을 새롭게 정의합니다.

 또한, iQOO의 최고급 플래그십 스마트폰 중 액티브 쿨링 기능을 지원하는 첫 번째 제품입니다.

 iQOO 15 Ultra는 초기 판매 참여자에게 5년 팬 보증 서비스와 평생 휴대폰 청소 및 유지 보수 서비스 를 제공합니다.

iQOO 15 Ultra 의 가격은 16GB+256GB 모델이 5499 위안, 16GB+512GB 모델이 5999 위안 , 16GB+1TB 모델이 6999위안, 그리고 24GB+1TB 모델이 7699 위안입니다. 정부 보조금을 적용하면 최저 4999 위안부터 구매할 수 있습니다.

오늘은 Vivo의 플래그십 스마트폰 인 iQOO 15 Ultra 를 분해 하여 제품의 만듦새 와 소재가 얼마나 뛰어난 지 살펴보겠습니다 .

분해 영상은 YouTube 채널 Microcomputer Analysis 에서 가져왔습니다.

iQOO 15 Ultra는 삼성 2K Everest 디스플레이를 탑재하여 최대 밝기 8000니트의 뛰어난 화면을 자랑하며 ,

밝은 야외 환경에서도 선명한 이미지를 제공합니다.

또한, 화면 주사율을 144Hz로 높여 고프레임 모바일 게임을 플레이할 때 더욱 부드러운 경험을 선사합니다.

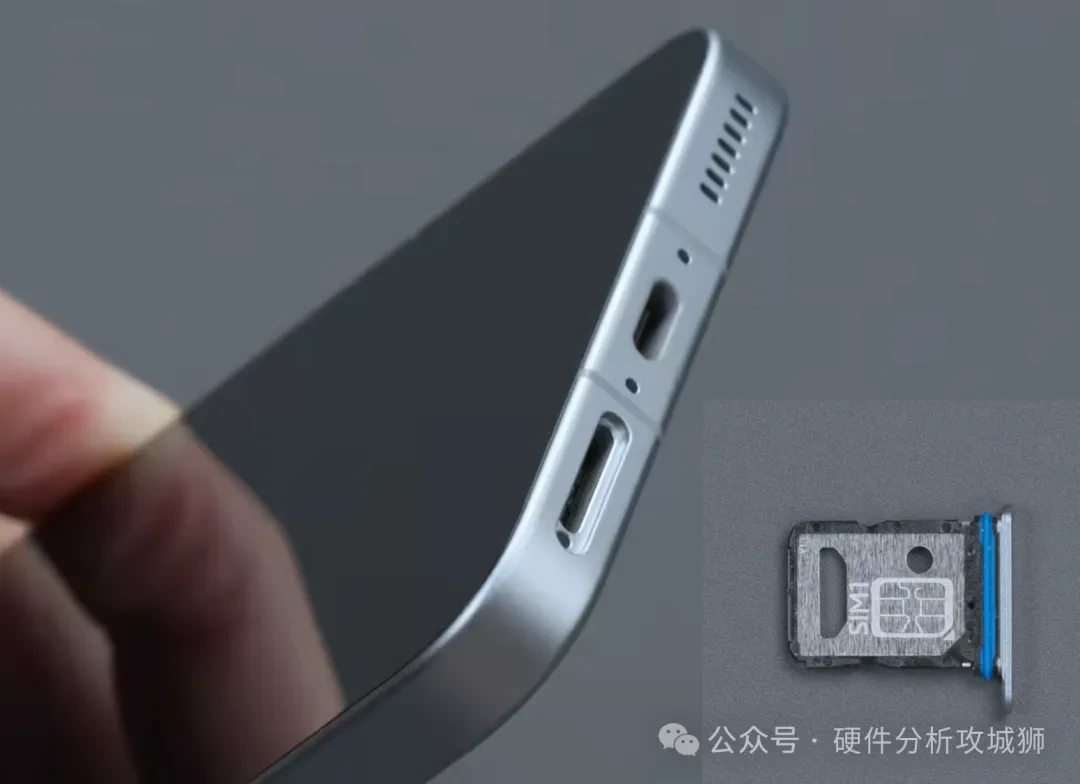

SIM 카드 트레이를 분리하세요. 이 트레이는 듀얼 SIM을 지원하며 금속과 플라스틱 재질에 방수 고무 링이 있습니다.

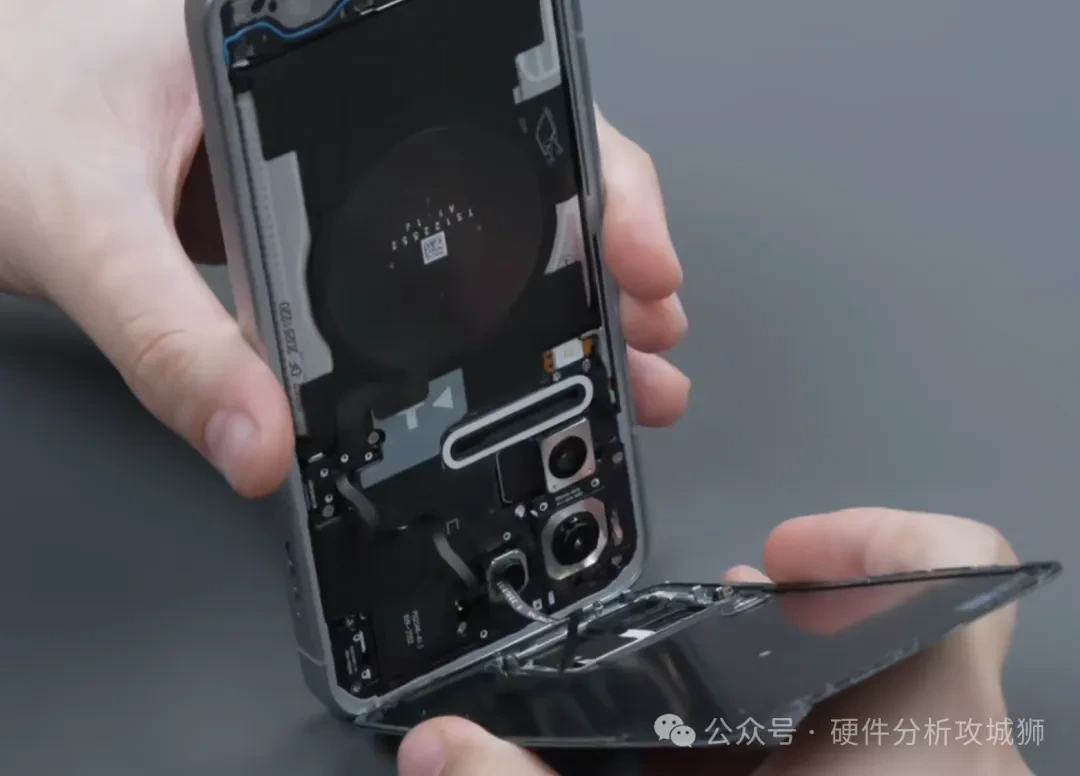

가열한 후 알코올을 사용하여 접착제를 녹이고 뒷면 덮개를 분리하십시오.

뒷면 덮개를 제거할 때는 뒷면 덮개와 마더보드를 연결하는 리본 케이블이 있으므로 주의해야 합니다.

먼저 이 케이블을 분리해야 합니다.

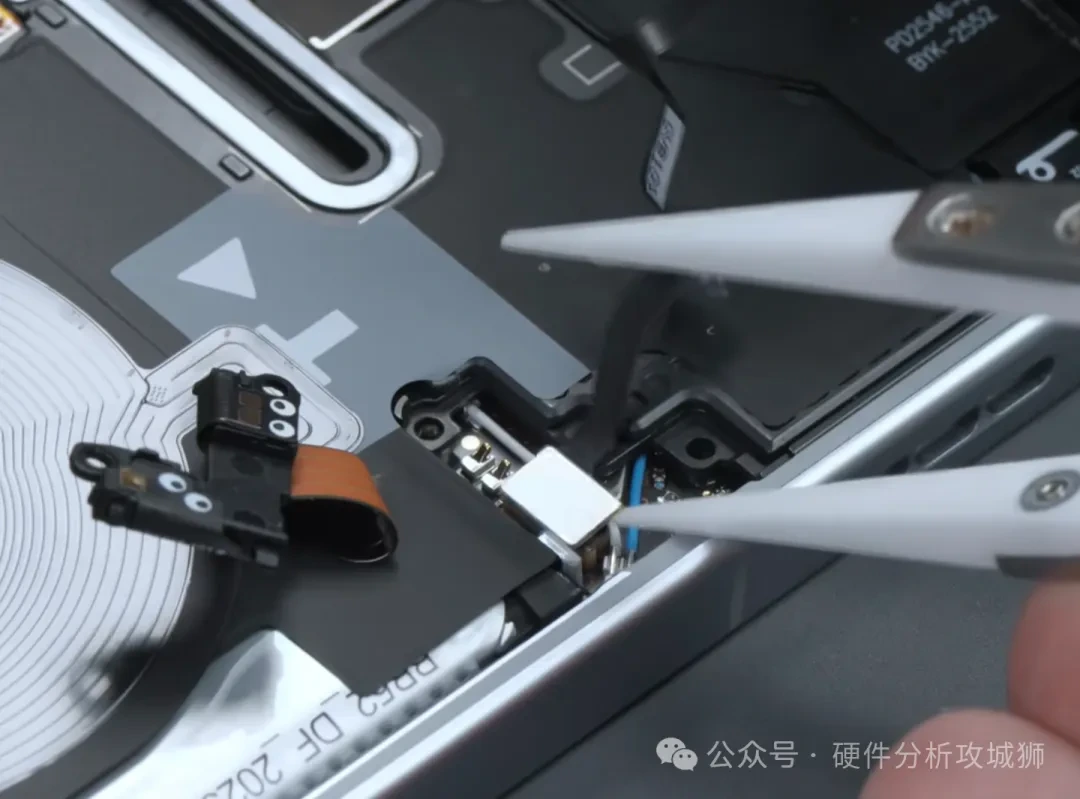

무선 충전 코일의 접촉 인터페이스가 있는 B2B 커버 플레이트를 고정하는 나사를 풀어줍니다.

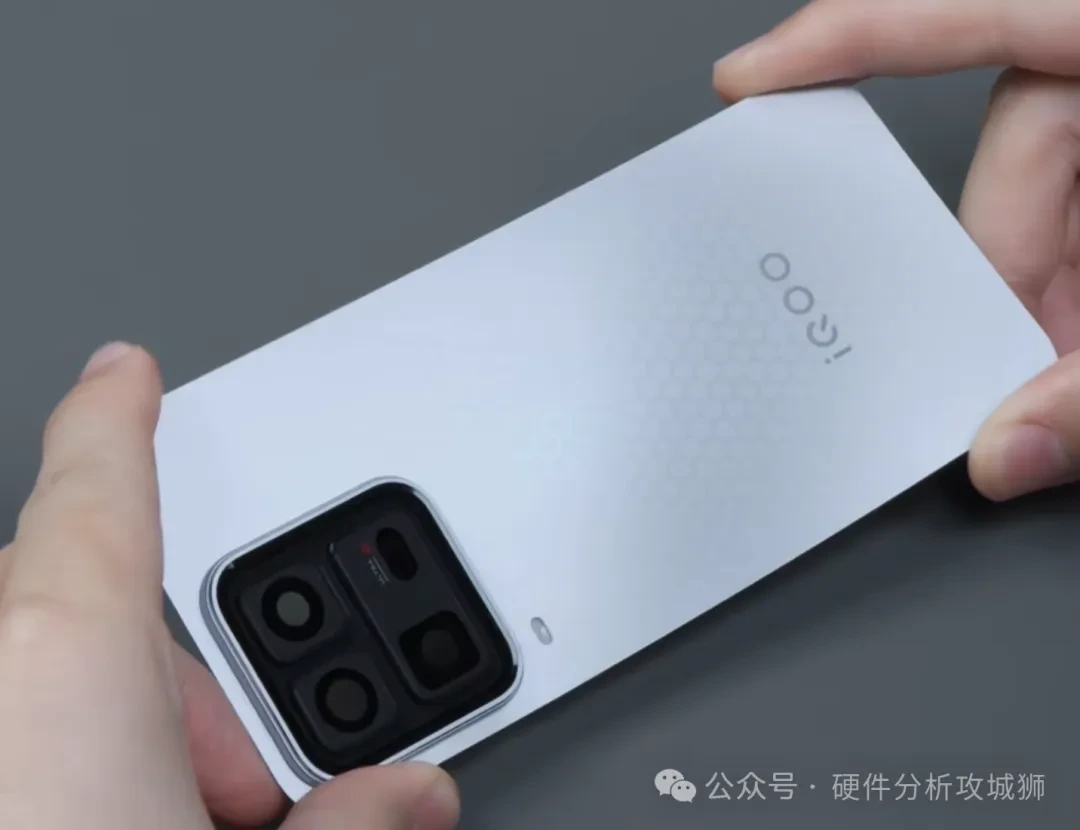

후면 커버는 유리 섬유 로 제작되었으며 , 후면 패널의 패턴은 TOF(Texture on Fiber) 기술을 사용하여 휴대폰을 회전시킬 때 벌집 모양 패턴의 가시성과 밝기가 변합니다.

iQOO 15 Ultra 는 액티브 쿨링 시스템용 공기 흡입구를 후면 카메라 데코 하단 베젤에 배치했습니다.

공기 흡입구 내부에는 0.01mm 크기의 구멍을 가진 먼지 필터가 설치되어 있지만 , 먼지는 불가피하게 쌓이게 됩니다.

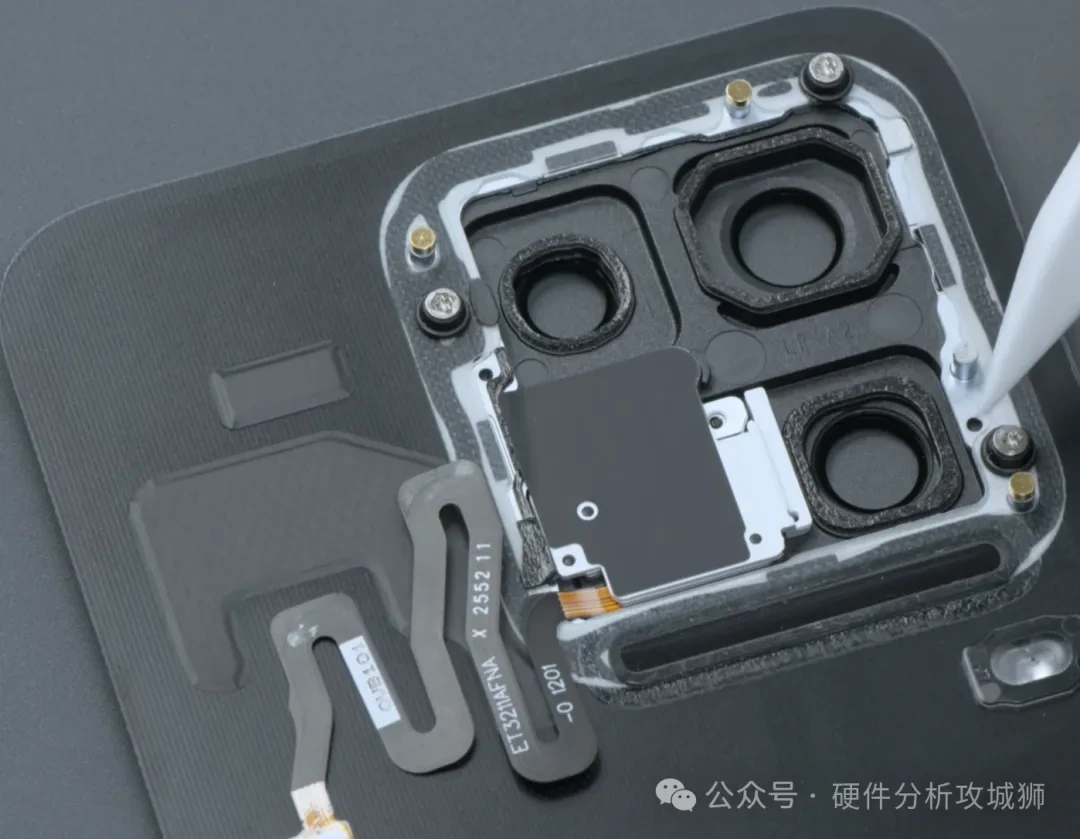

데코 카메라 영역은 검은색 플라스틱 라이너로 보호되며, 이 라이너는 나사 3개와 접착제로 고정됩니다.

방진 및 밀폐형 폼이 후면 카메라 3개 주변에 부착되어 있습니다.

센서 어셈블리는 데코 장치의 왼쪽 하단 모서리에 있으며, 가열 후 분리할 수 있습니다.

FPC는 후면 주변광 센서와 범용 원격 제어를 위한 적외선 송신기를 통합하고 있습니다.

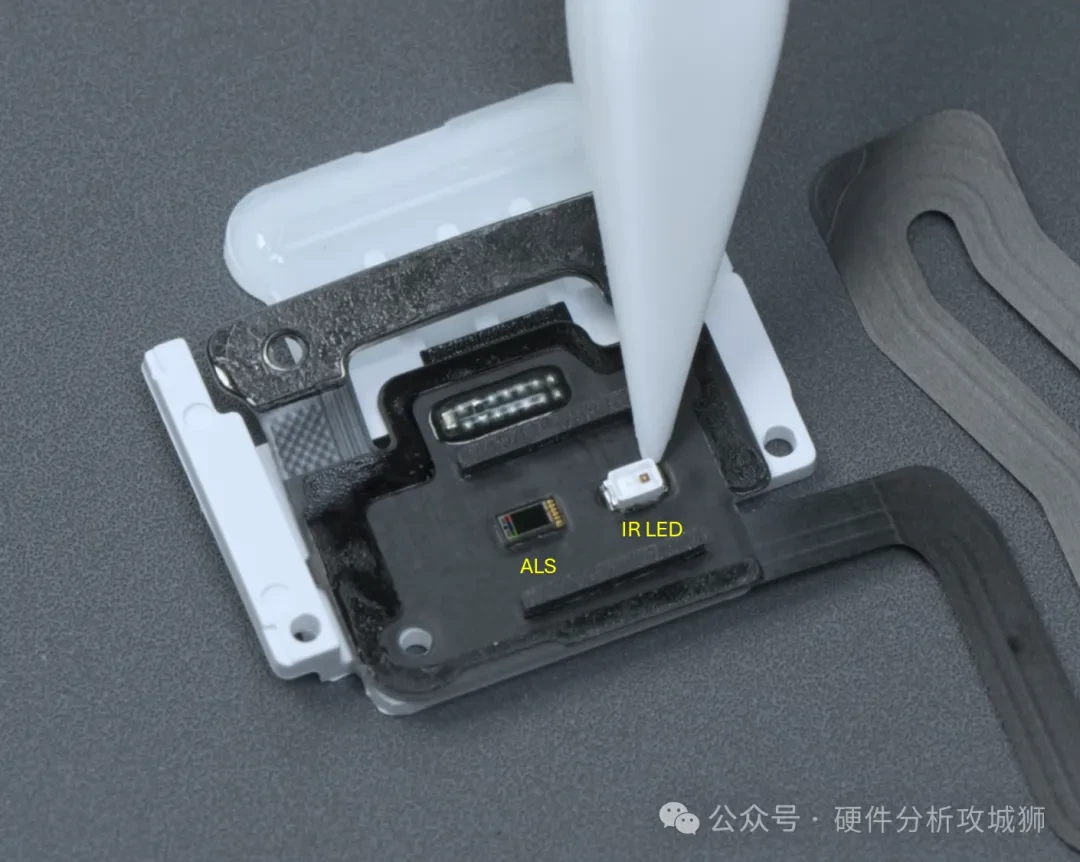

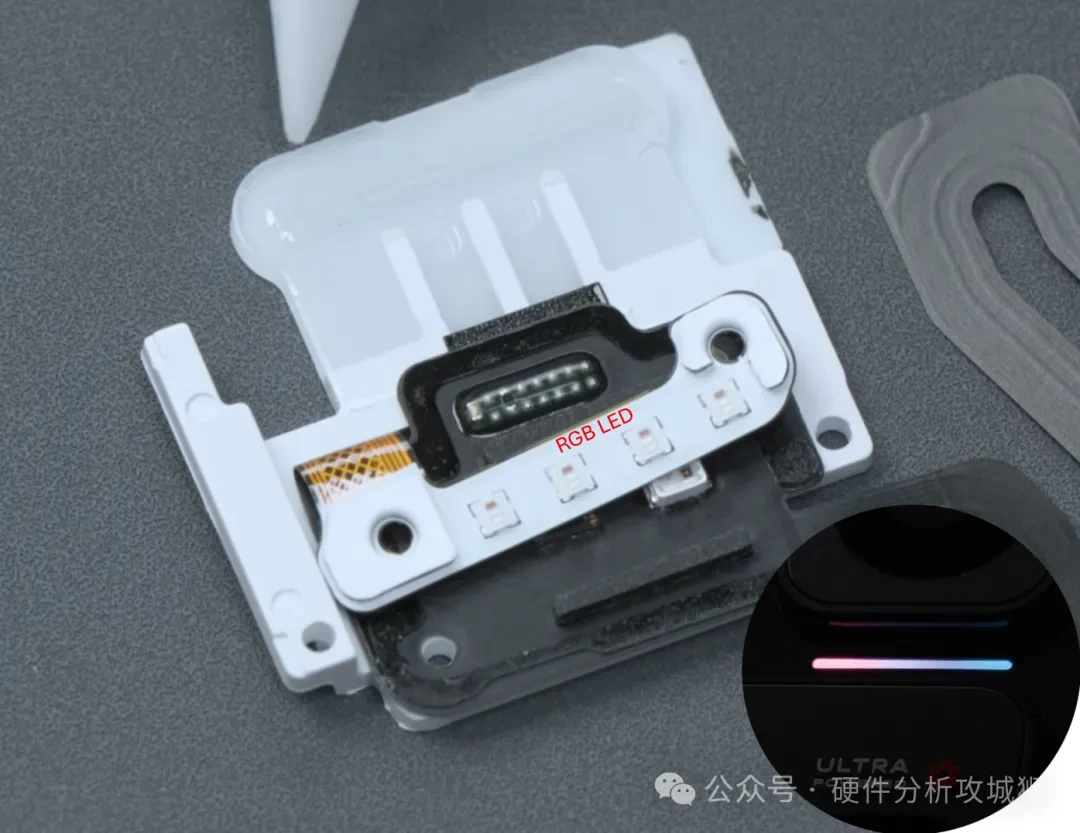

유연한 회로 기판의 윗부분을 열면 4개의 통합 RGB LED가 나타납니다.

이 LED는 아래쪽의 광도판을 통해 빛을 투사하여 초광각 렌즈에 비추어 "에너지 라이트 블레이드"라고 부르는 독특한 게임 조명 효과를 만들어냅니다.

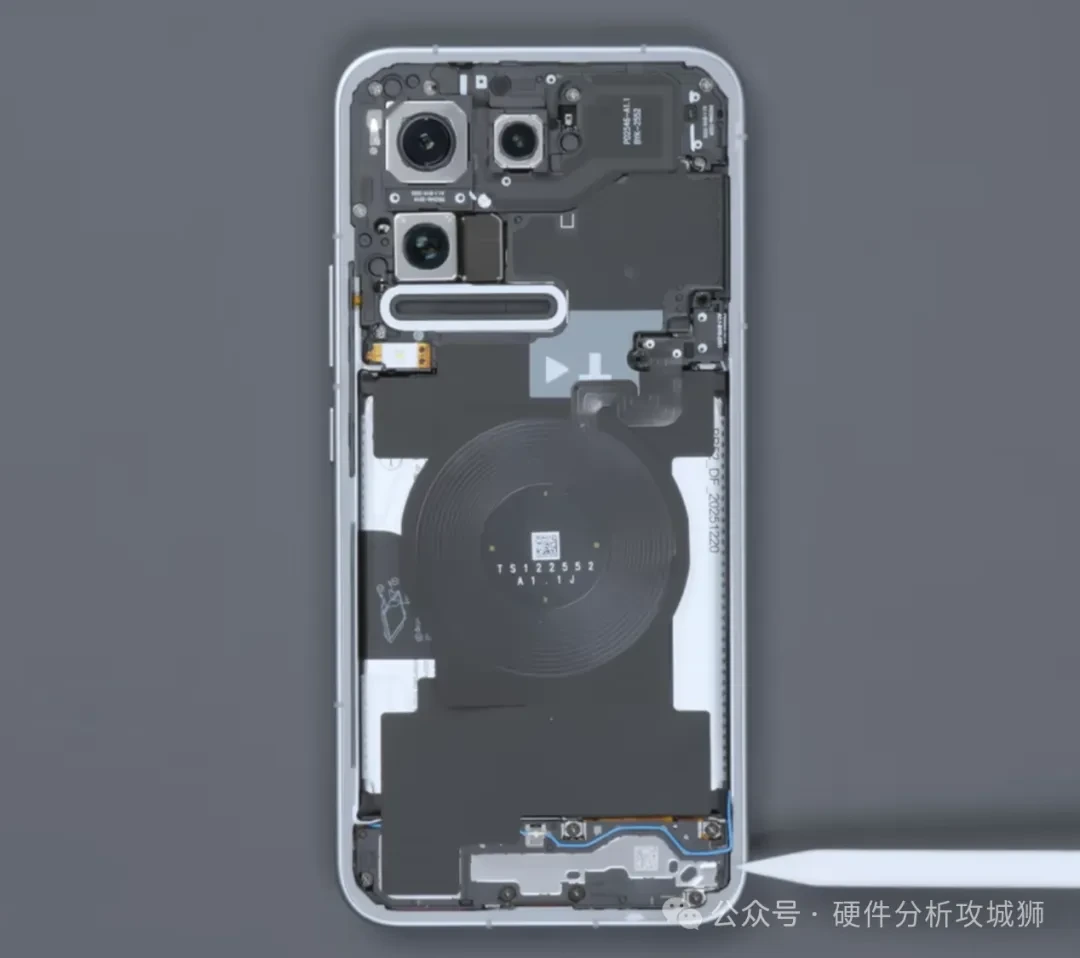

이 제품은 배터리를 덮고 있는 방열막과 무선 충전 코일로 구성된 전형적인 3단 구조를 가지고 있습니다.

공기 흡입구는 잠망경 모듈 렌즈 아래에 위치하며 흰색 고무 링으로 밀봉되어 있습니다.

NFC 코일은 초광각 렌즈 주변에 배치되어 있습니다.

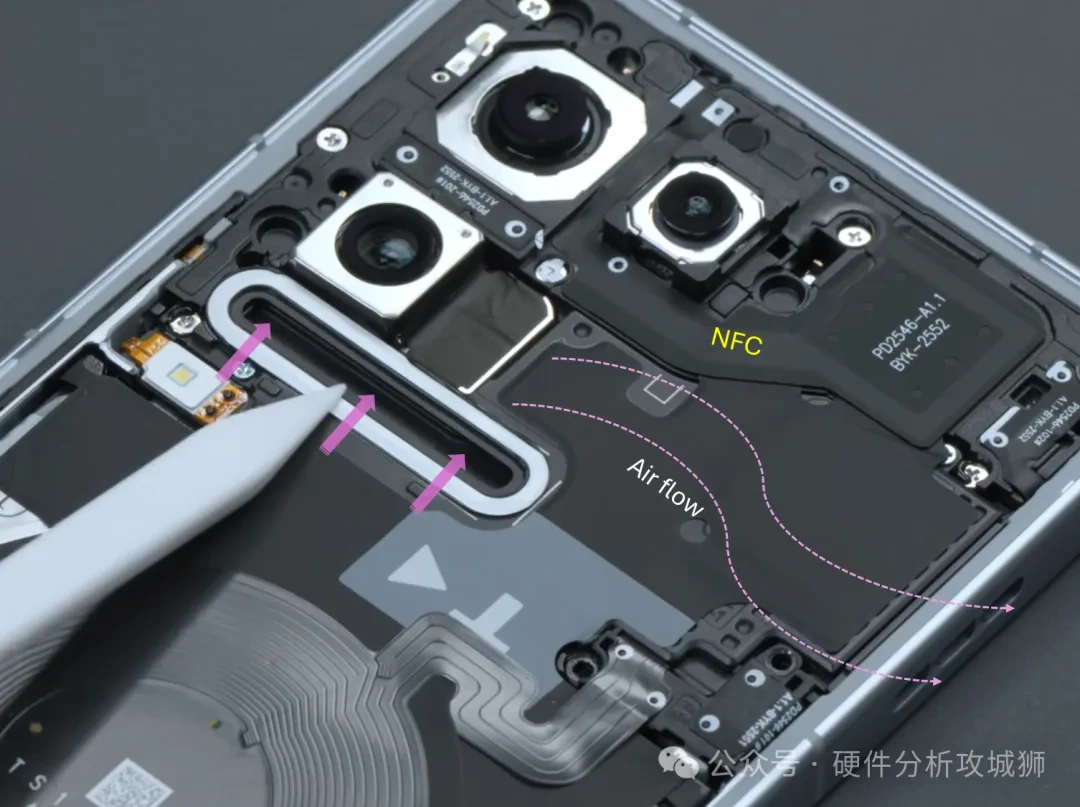

차가운 공기가 공기 흡입구를 통해 장치 내부로 유입되어 SoC 영역을 통과하고,

그 위에 있는 팬에 의해 부분적으로 냉각된 후 프레임의 공기 배출구를 통해 배출됩니다.

방열판은 상단 스피커 위치에서 시작하여 팬과 마더보드 코어의 발열 영역을 거쳐 배터리 영역을 지나 하단 스피커까지 이어집니다.

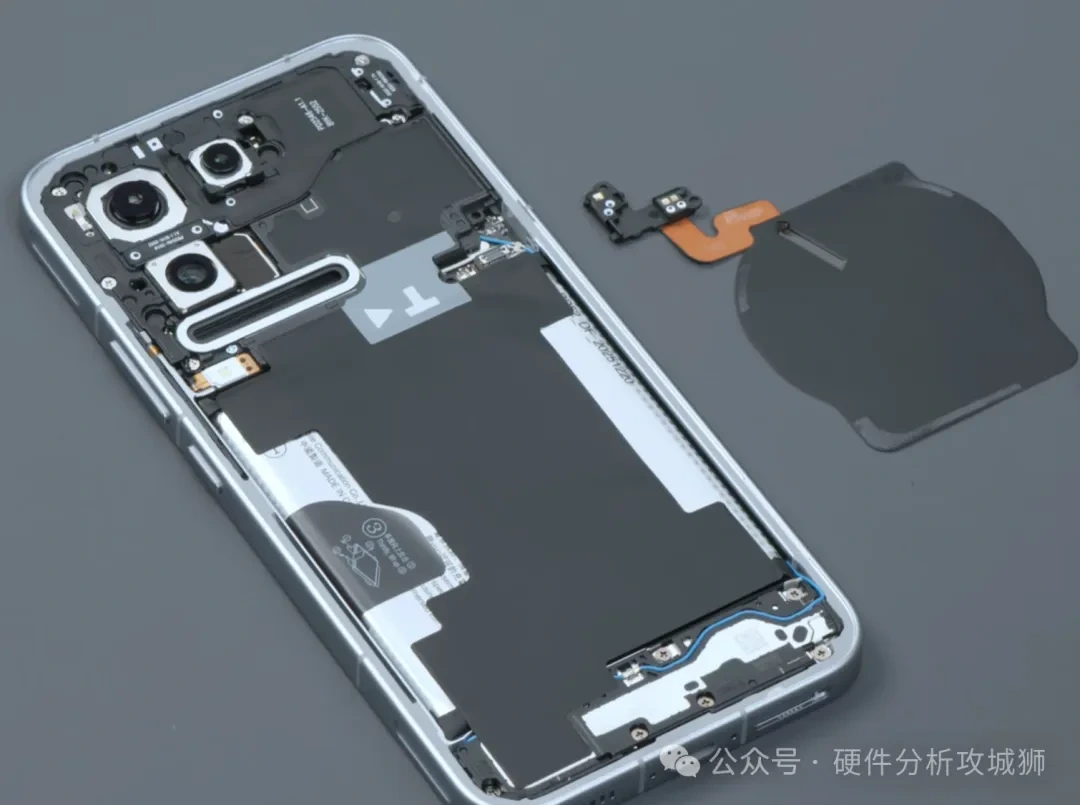

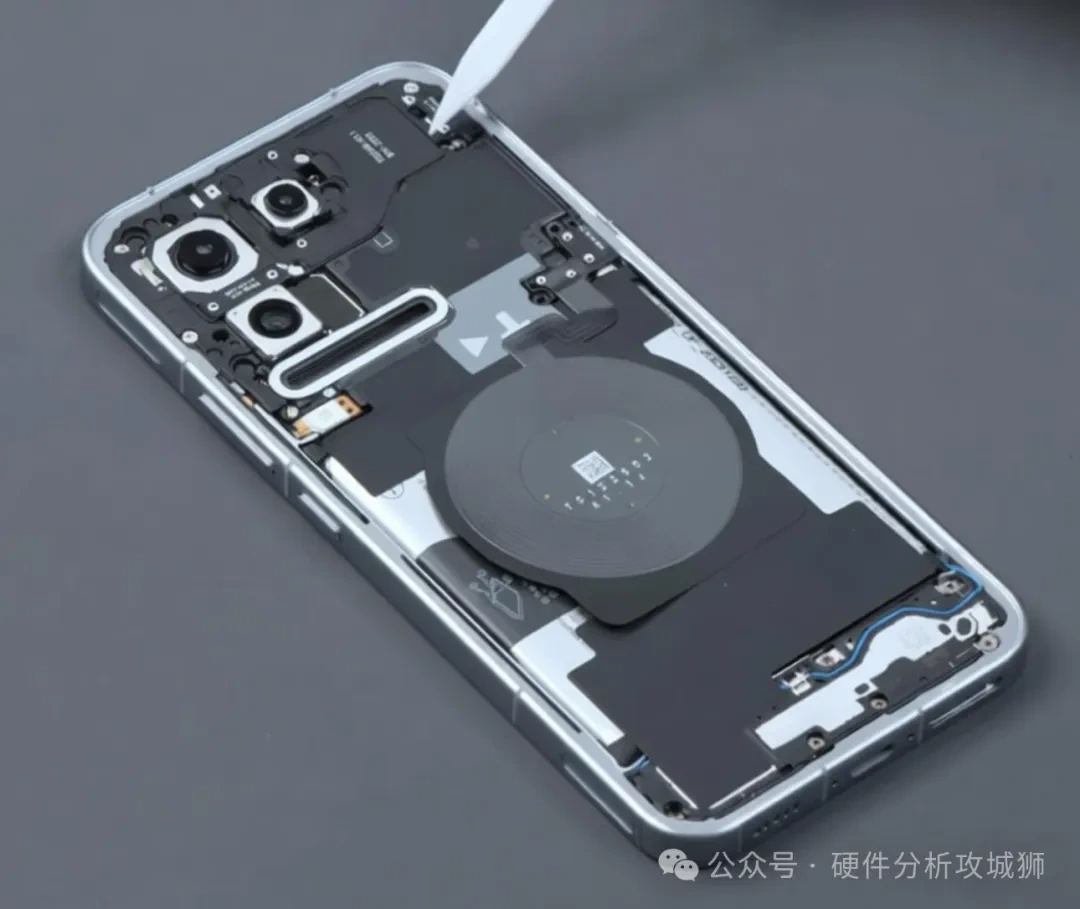

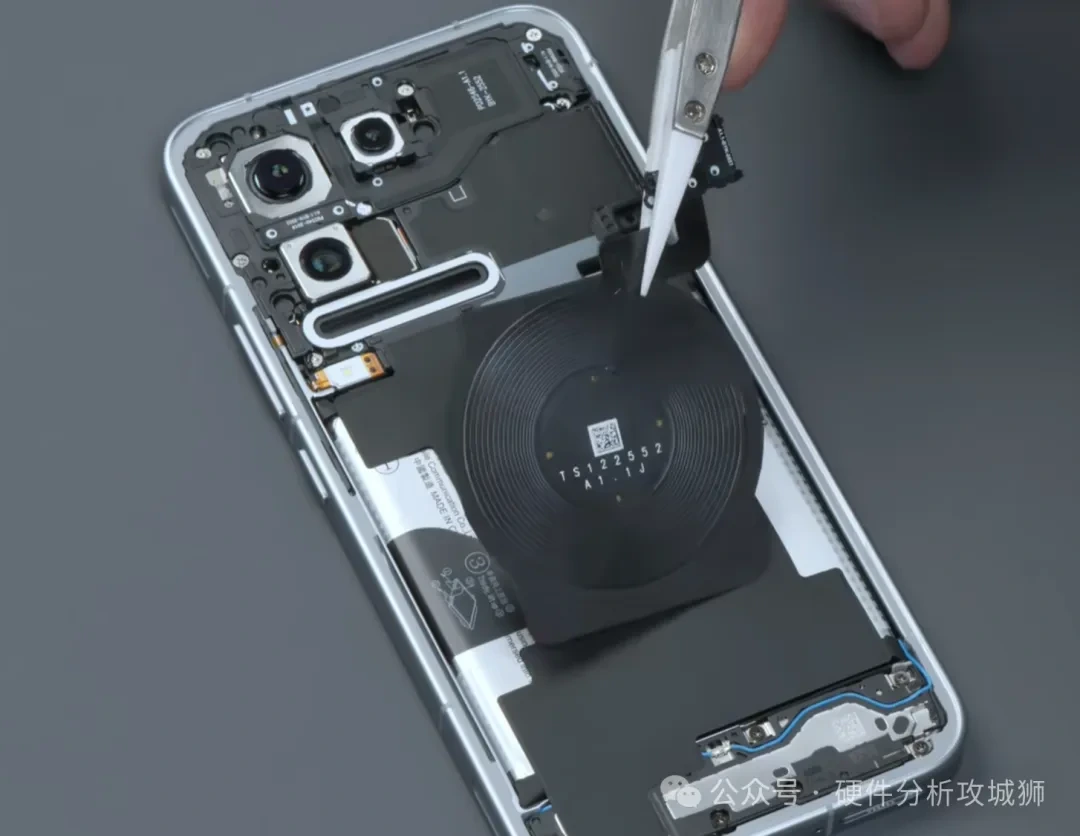

무선 충전 코일을 분리하세요. 사양은 iQOO 15와 동일합니다.

무선 충전 코일 뒷면에는 독립적인 방열 필름이 있으며, 코일 아래쪽의 배터리에도 별도의 방열 필름이 있습니다.

마더보드와 덮개판을 고정하는 나사를 모두 풀고 마더보드 분해를 계속 진행하십시오.

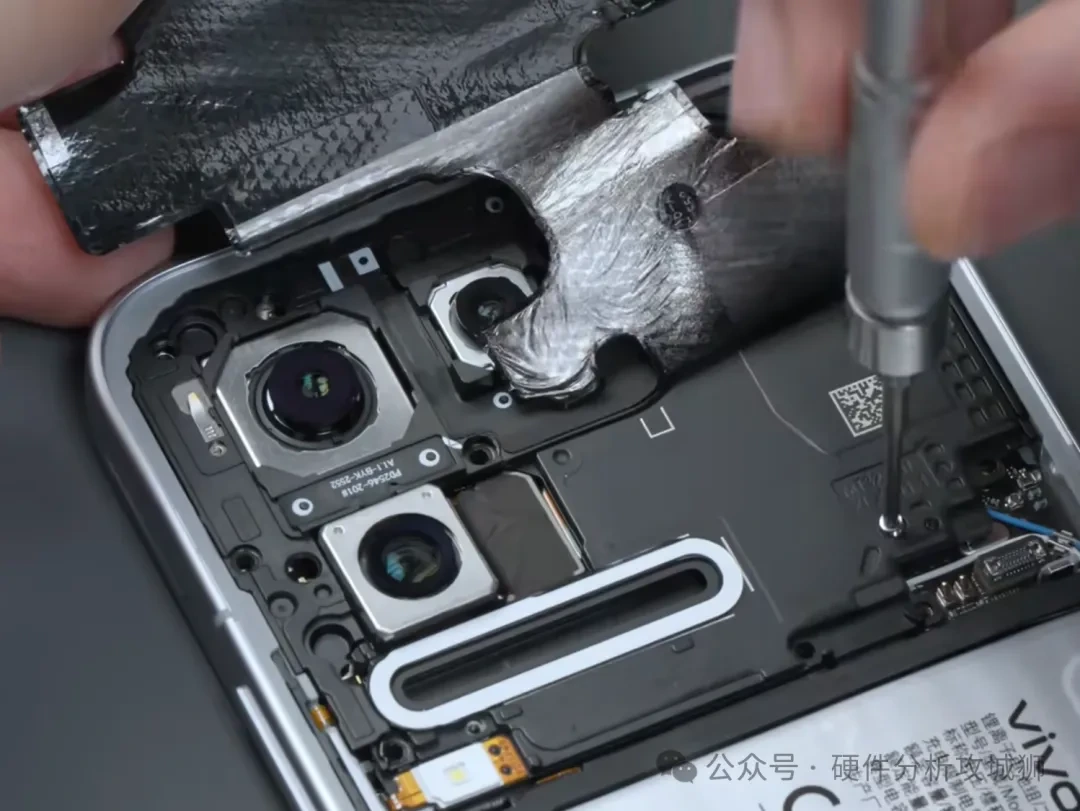

덮개판 상단의 방열 필름 아래에 나사가 숨겨져 있습니다. 덮개판을 분리하려면 이 나사들을 모두 제거해야 합니다.

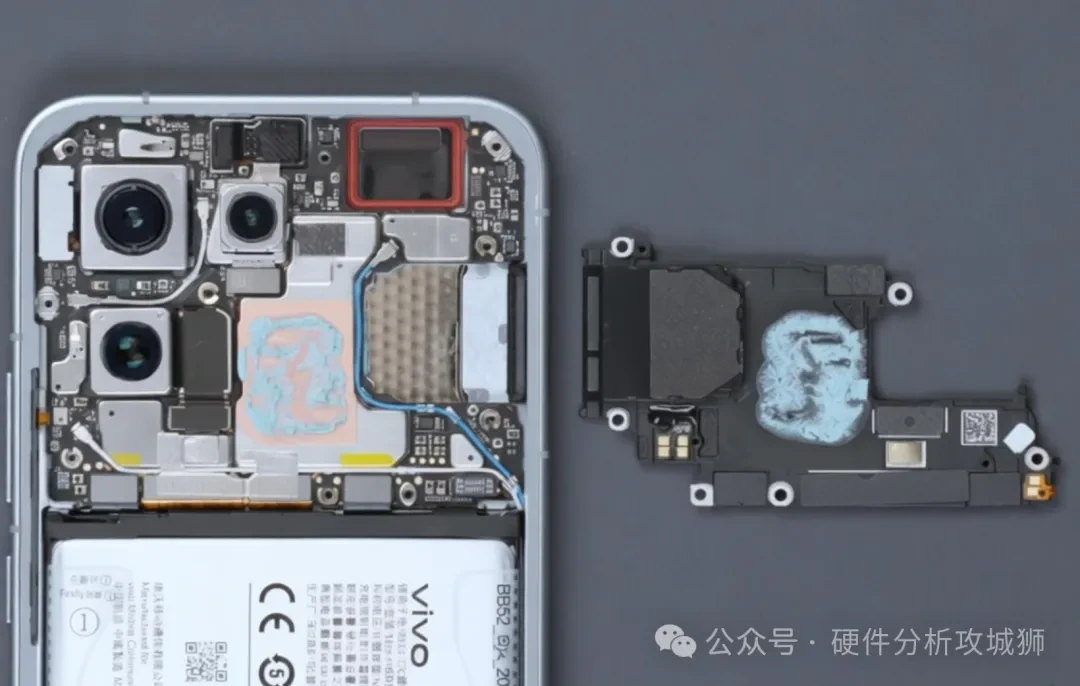

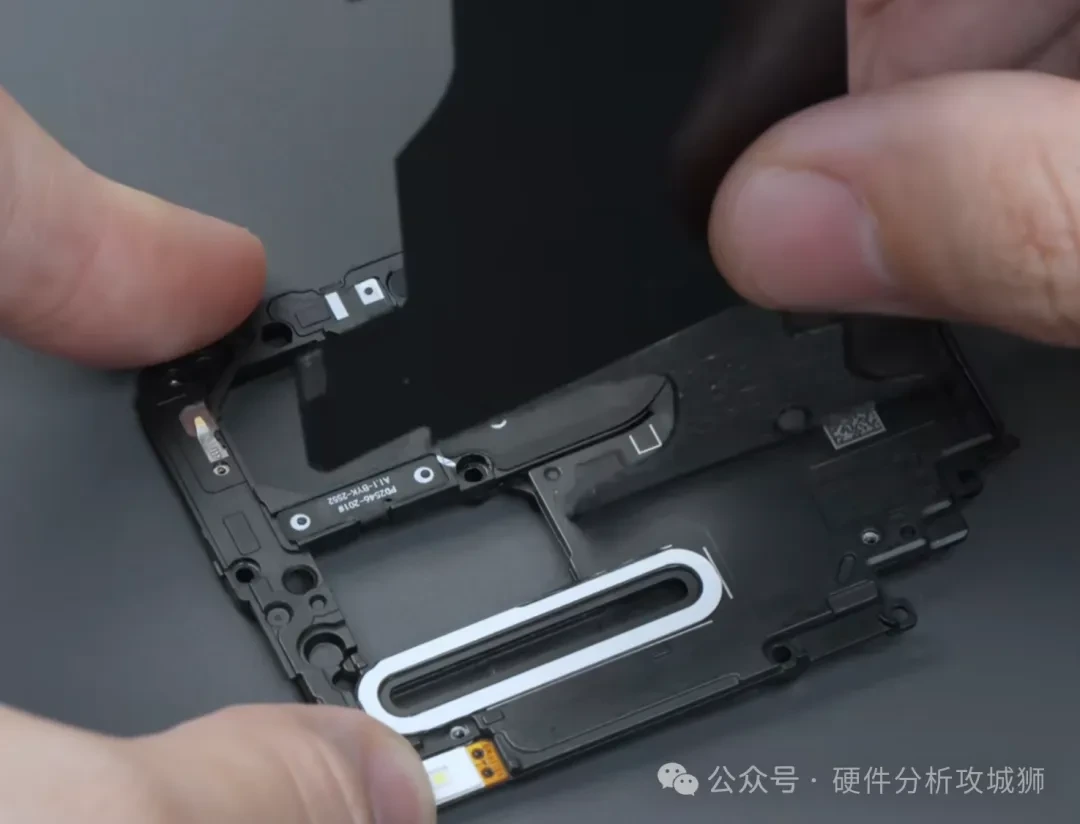

방열판을 제거하고 나니 메인보드 덮개가 실제로는 상단과 하단 두 부분으로 나뉘어 있다는 것을 알게 되었습니다.

아랫부분에는 팬과 공기 덕트 모듈이 있고, 윗부분이 실제로 덮개 역할을 합니다.

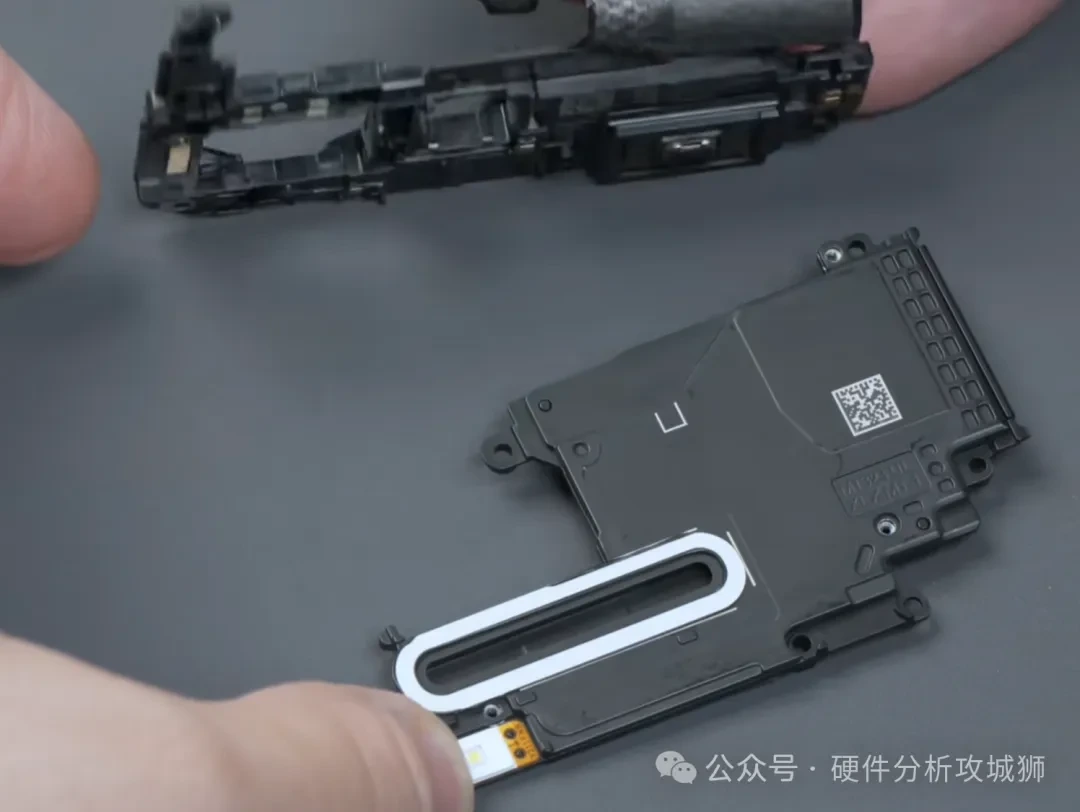

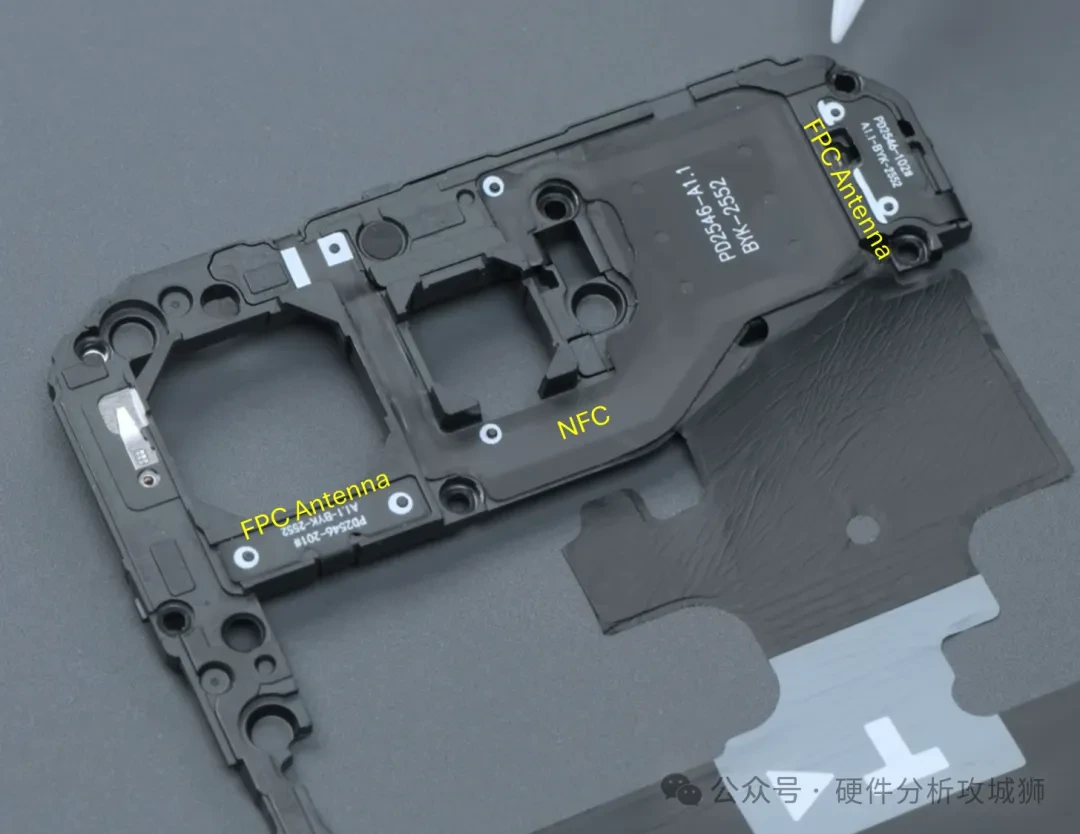

커버는 금속과 플라스틱으로 만들어졌으며, 앞서 언급한 NFC 코일과 두 개의 FPC 안테나가 내장되어 있습니다.

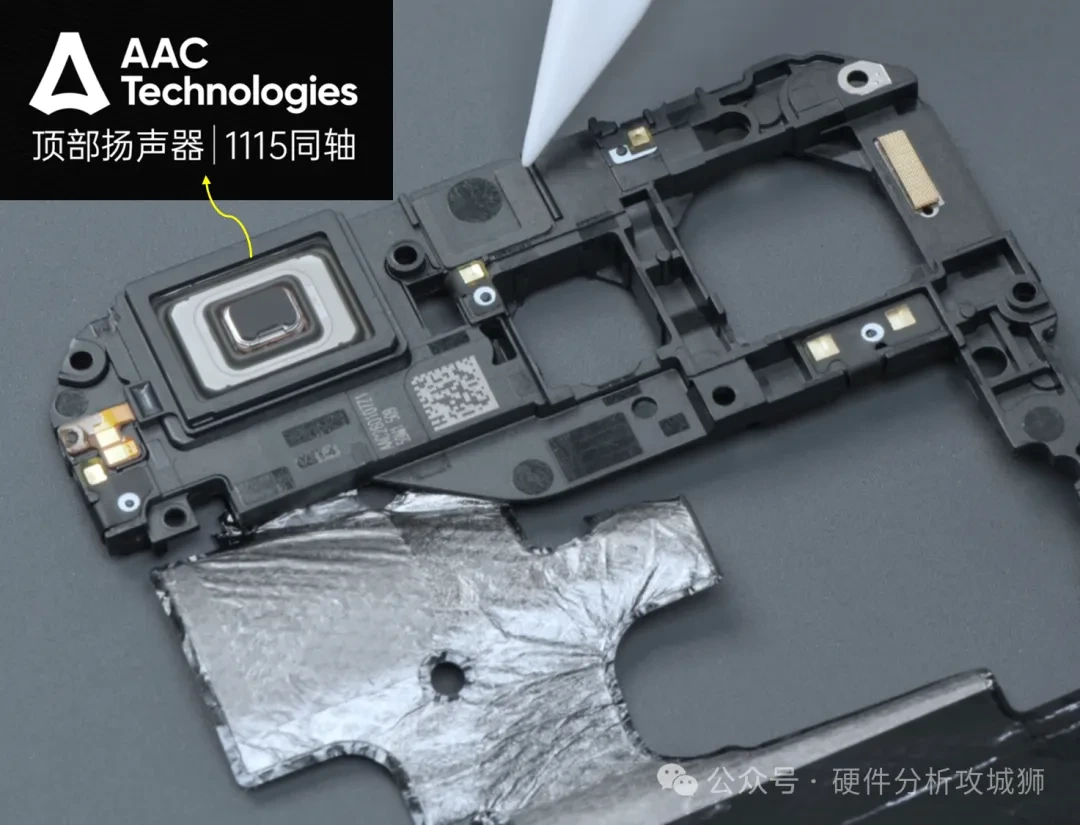

커버 플레이트 안쪽에는 AAC Technologies에서 공급받은 동축 듀얼 유닛 하이-로우 크로스오버 설계를 적용한 1115 사이즈 상단 스피커가 통합되어 있습니다.

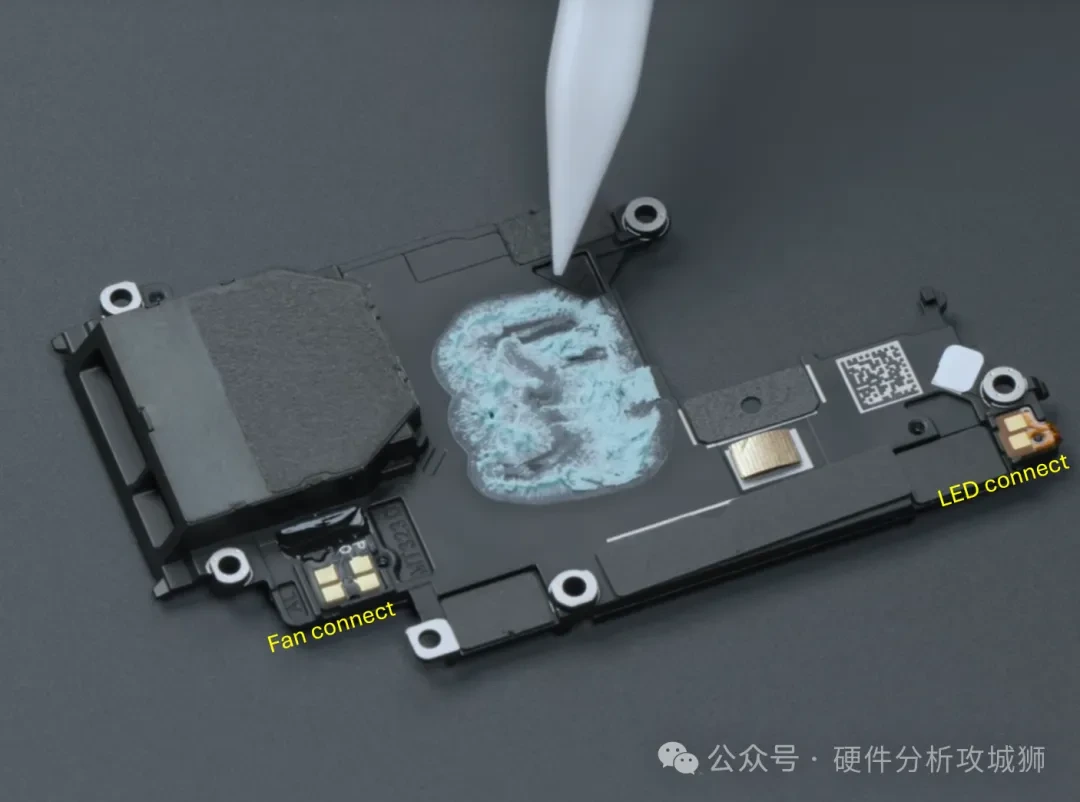

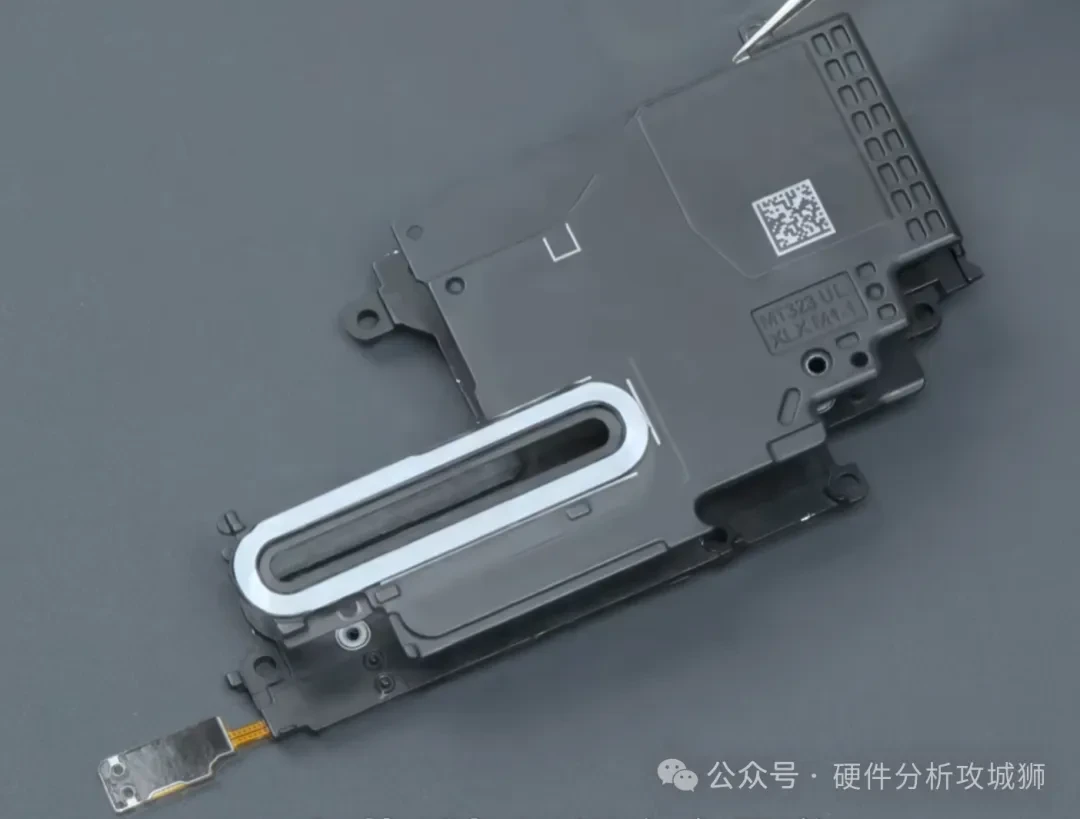

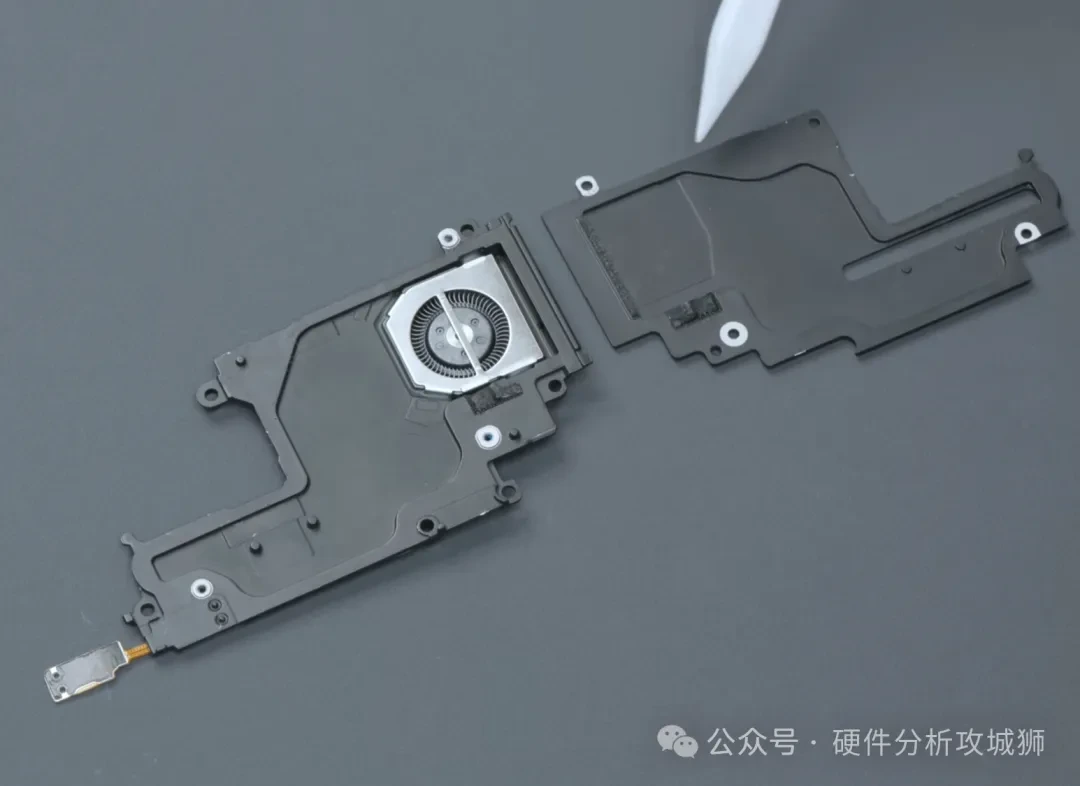

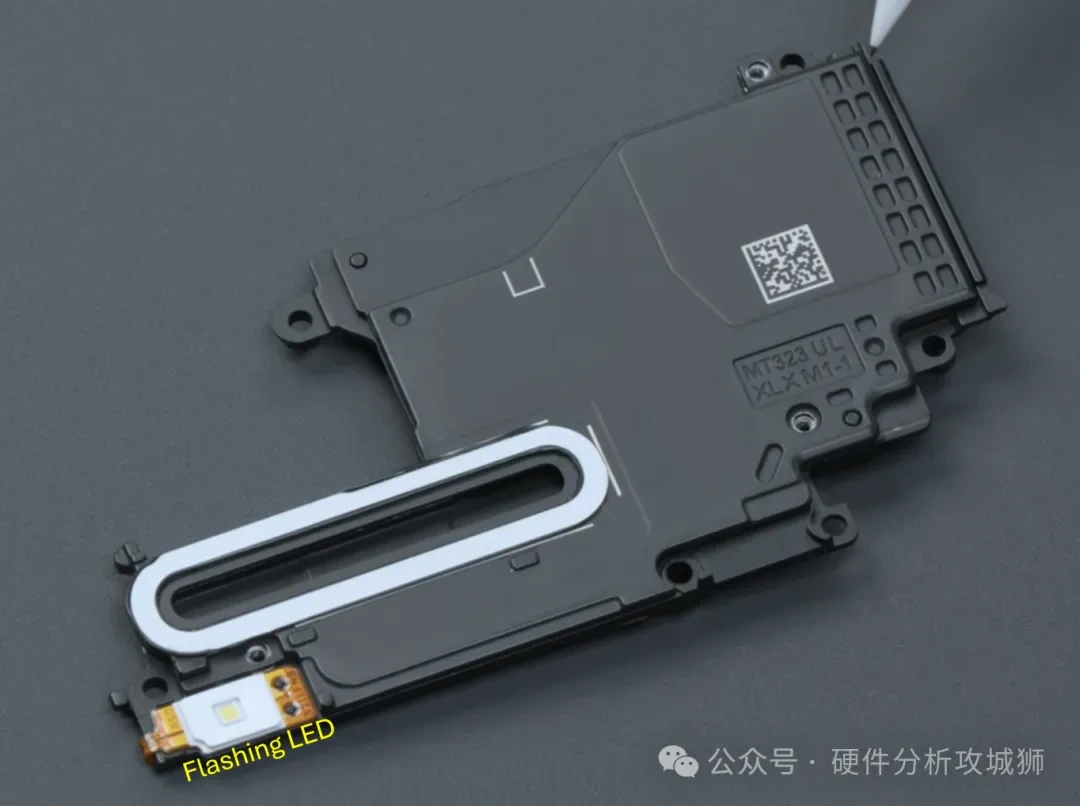

하단 능동 냉각 모듈은 알루미늄 합금으로 제작되었으며 플래시 FPC가 통합되어 있습니다.

모듈 내부의 해당 SoC 영역에는 서멀 페이스트가 도포되어 있지만,

팬 자체에는 다른 브랜드와 달리 서멀 소재가 도포되어 있지 않습니다.

가열 후, 방열 모듈의 상부와 하부를 분리할 수 있어 내부 구조를 더욱 자세히 살펴볼 수 있습니다.

반응형

다른 브랜드와 달리 공기 덕트 내부에 핀이 없으며 팬 크기도 다른 브랜드보다 약간 더 큽니다.

iQOO 15 Ultra는 후면 커버 측면에 마더보드의 공기 흐름 채널을 통한 단 하나의 열 전도 경로만 있으며,

팬과 증기 챔버 사이에는 두 번째 열 전도 경로가 없습니다.

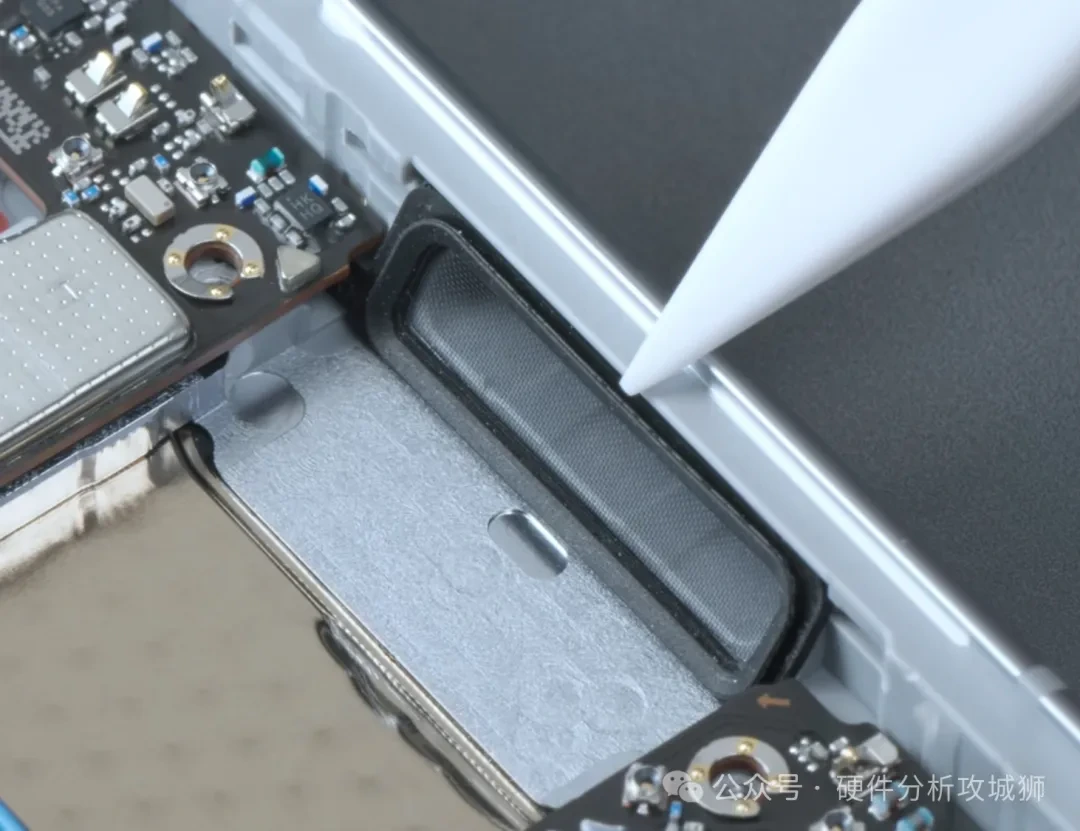

공기 배출구 내부에는 먼지 필터가 장착되어 있어 큰 이물질이 기기 내부로 유입되는 것을 방지합니다.

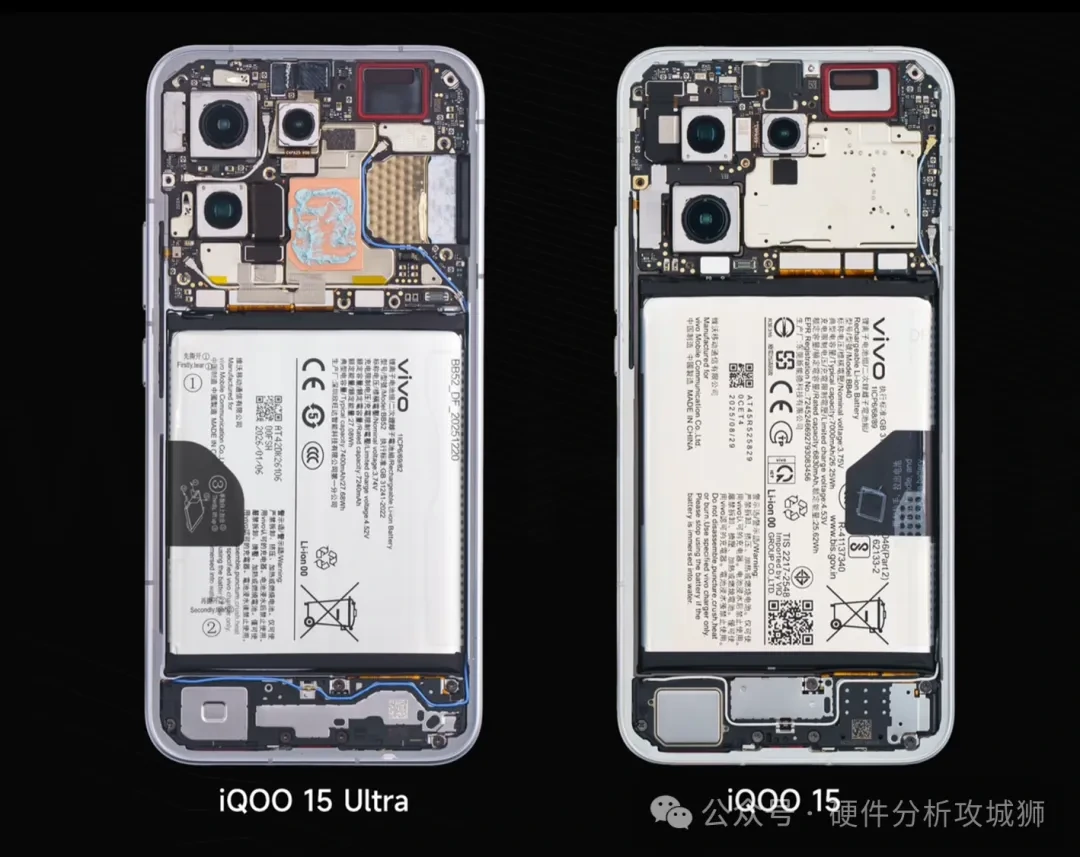

능동형 냉각 팬이 추가됨에 따라 iQOO 15 Ultra 의 배터리 잔량은 iQOO 15에 비해 눈에 띄게 낮아졌습니다.

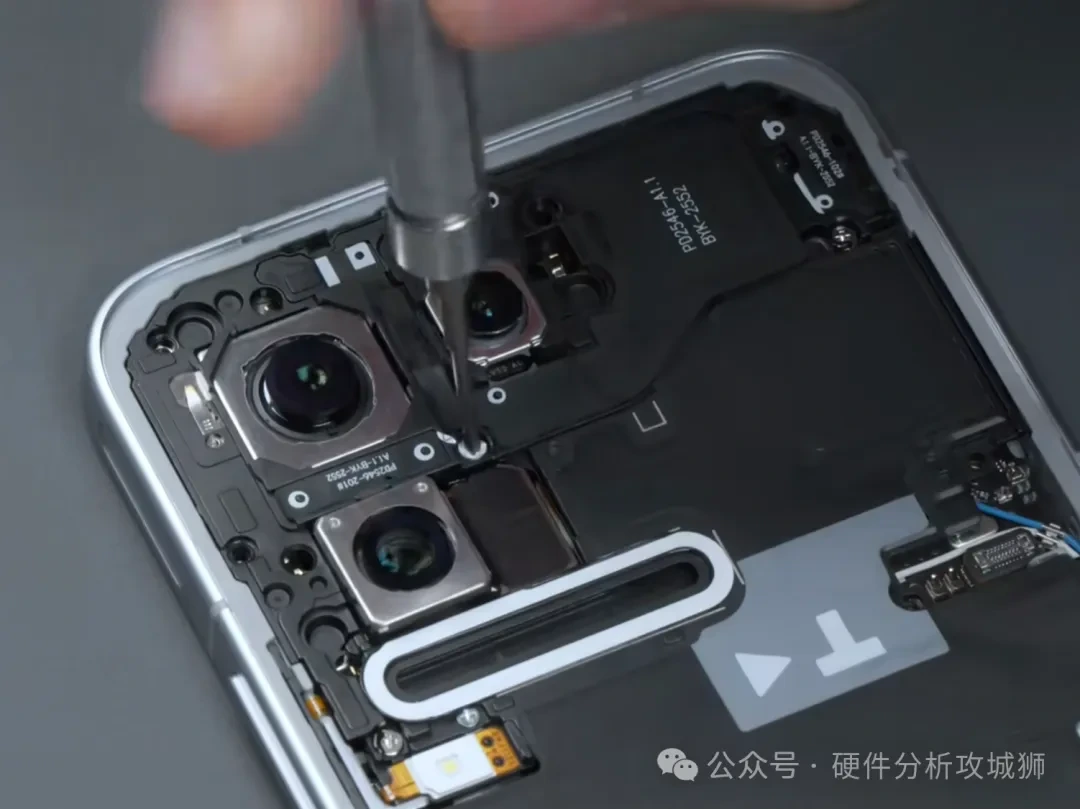

마더보드에서 모든 B2B 포트를 분리하고 전면 및 후면 카메라를 모두 제거하십시오.

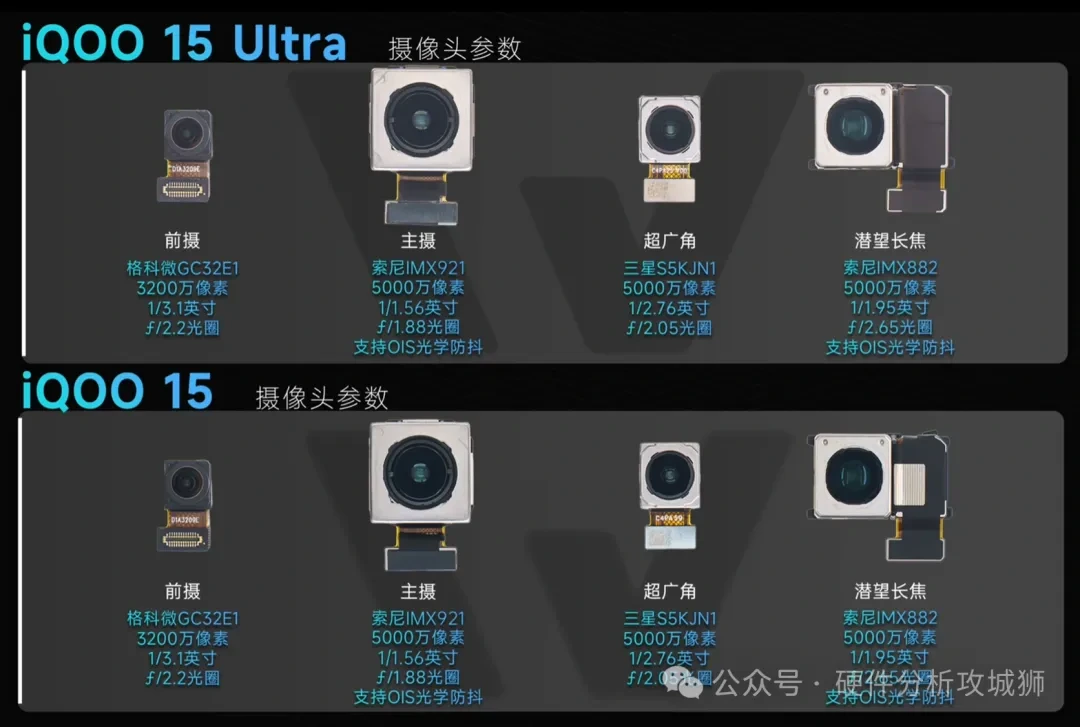

iQOO 15 Ultra는 iQOO 15 와 동일한 구성으로 50MP 소니 슈퍼 잠망경 망원 렌즈,

50MP 소니 초고화질 손떨림 보정 대형 센서 메인 카메라, 그리고 50MP 초광각 렌즈를 탑재하고 있습니다 .

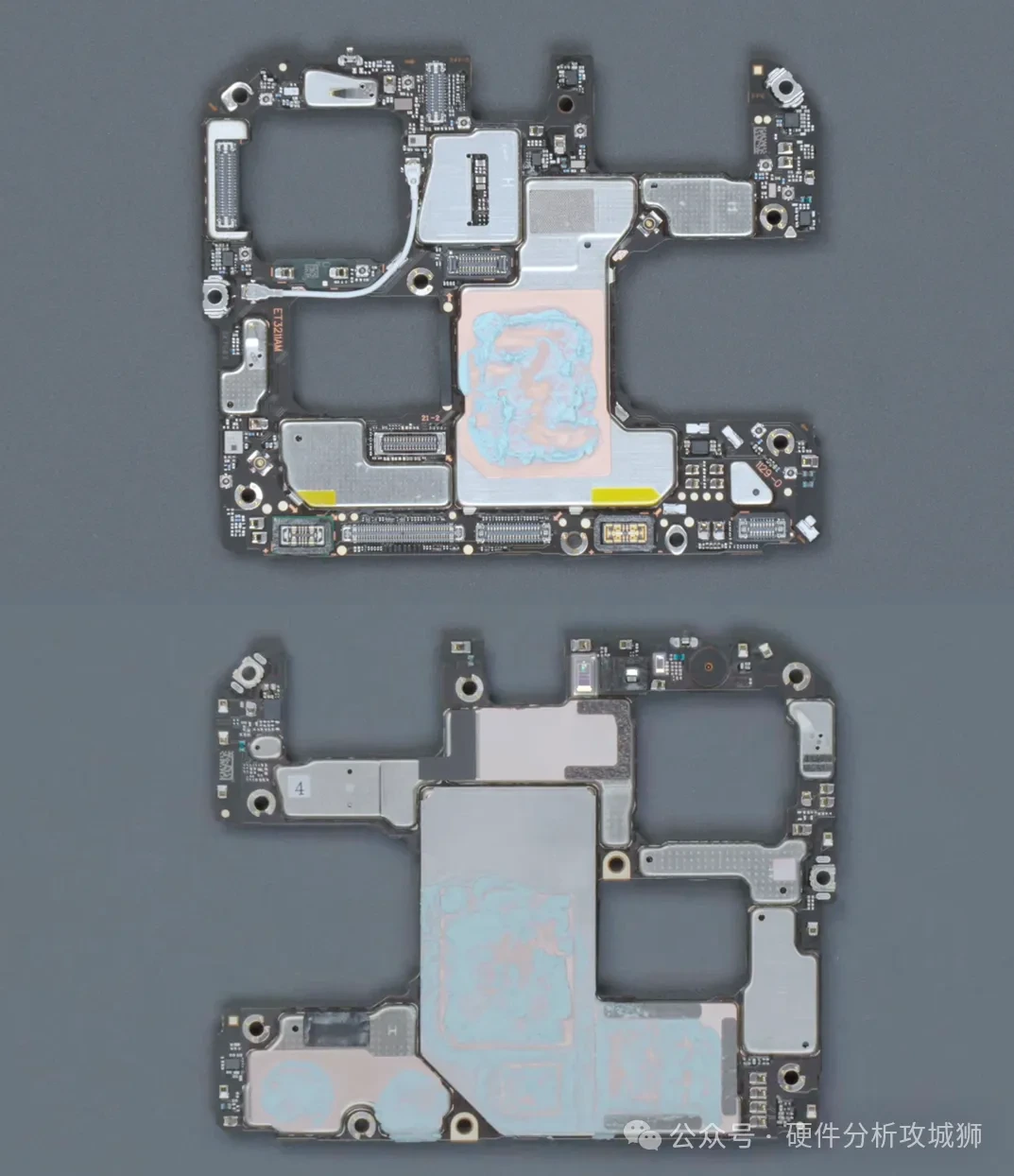

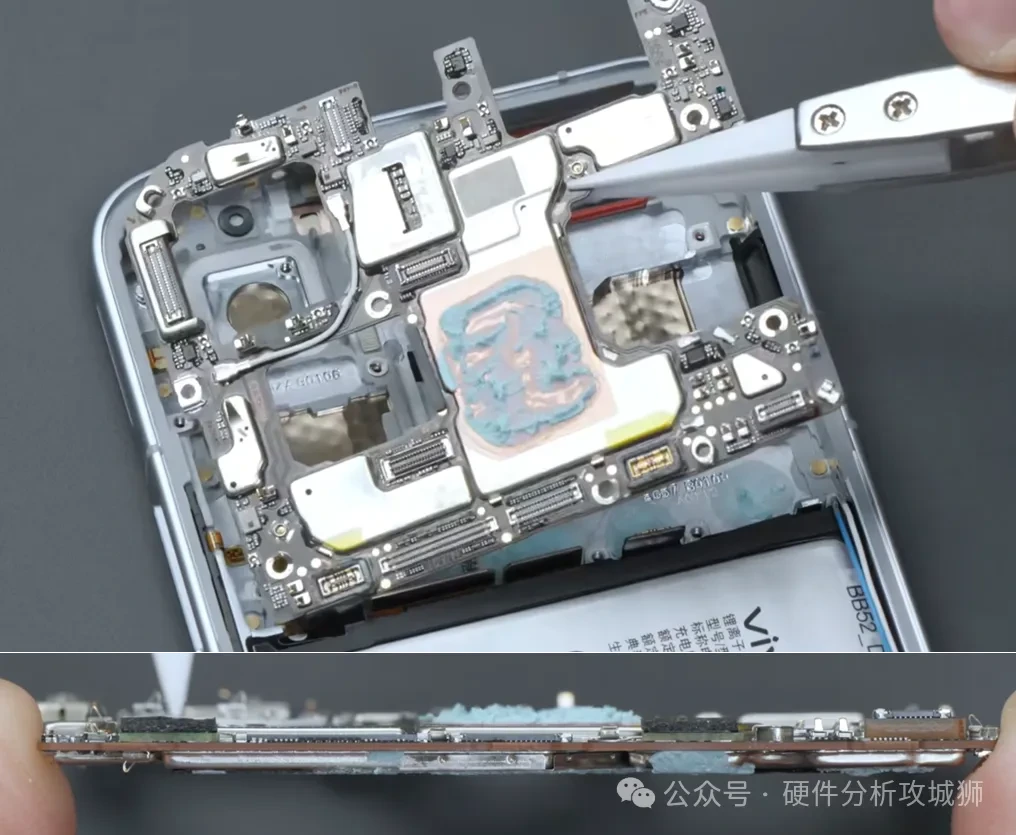

메인보드를 분리해 보니, 메인보드 본체는 단층 기판 구조였고,

망원 카메라와 메인 카메라 장착 위치에 맞춰 구멍이 뚫려 있었습니다.





마더보드 양쪽의 차폐 커버는 열 방출 재질로 코팅되어 있으며, 금속 프레임을 사용하여 약한 부분의 강도를 높였습니다.

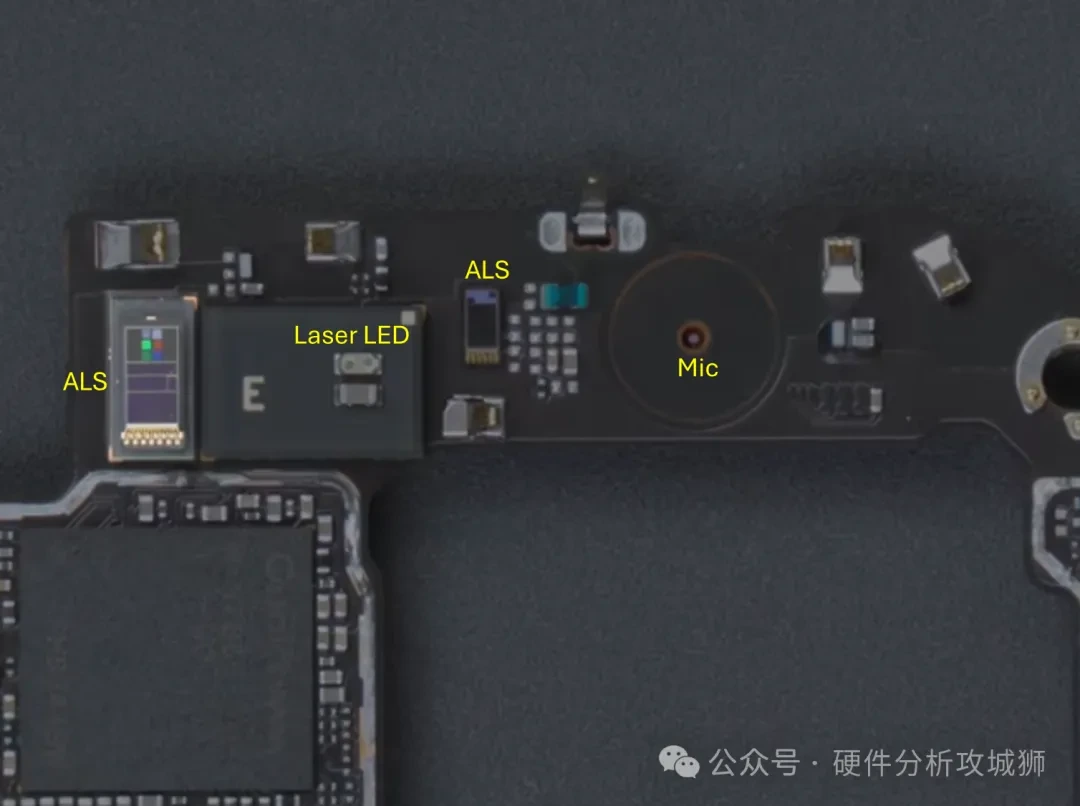

마더보드의 상단 가장자리에는 전면 주변광 센서, 레이저 이미터, 상단 주변광 센서 및 상단 마이크를 포함한

여러 구성 요소가 통합되어 있습니다.

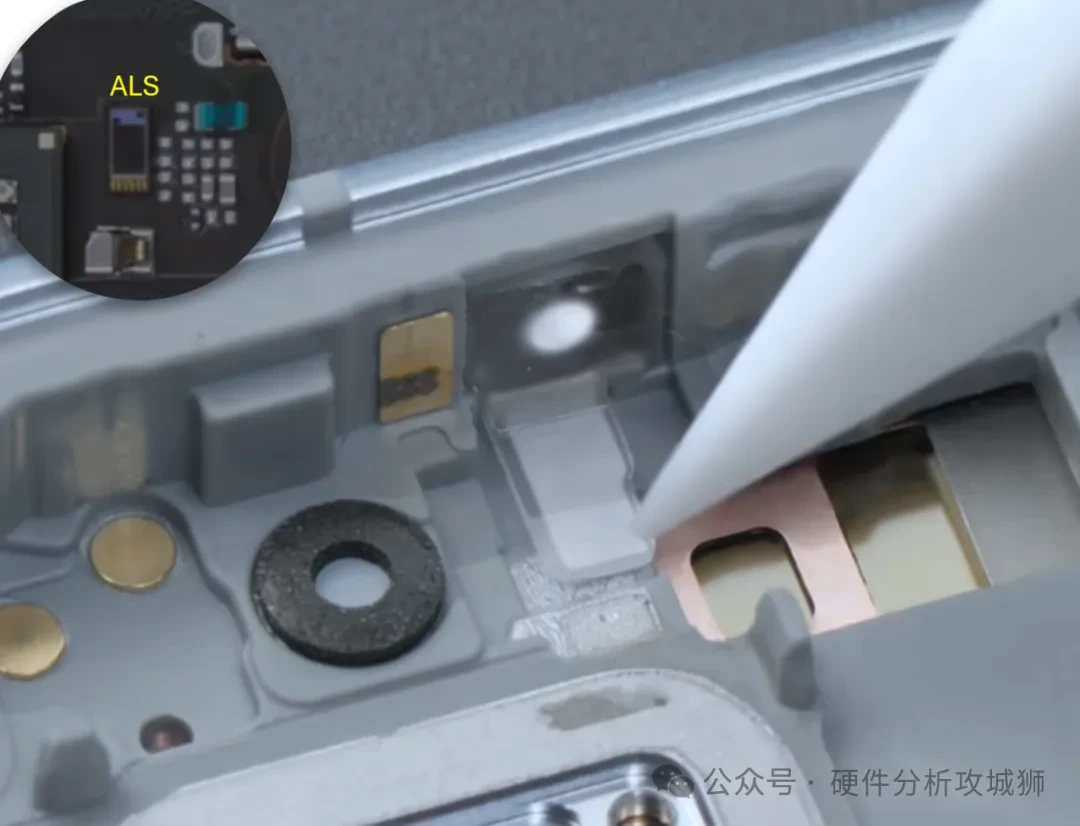

상단에 장착된 주변광 센서는 상단의 개구부와 광도파판을 통해 외부 빛의 변화를 감지합니다.

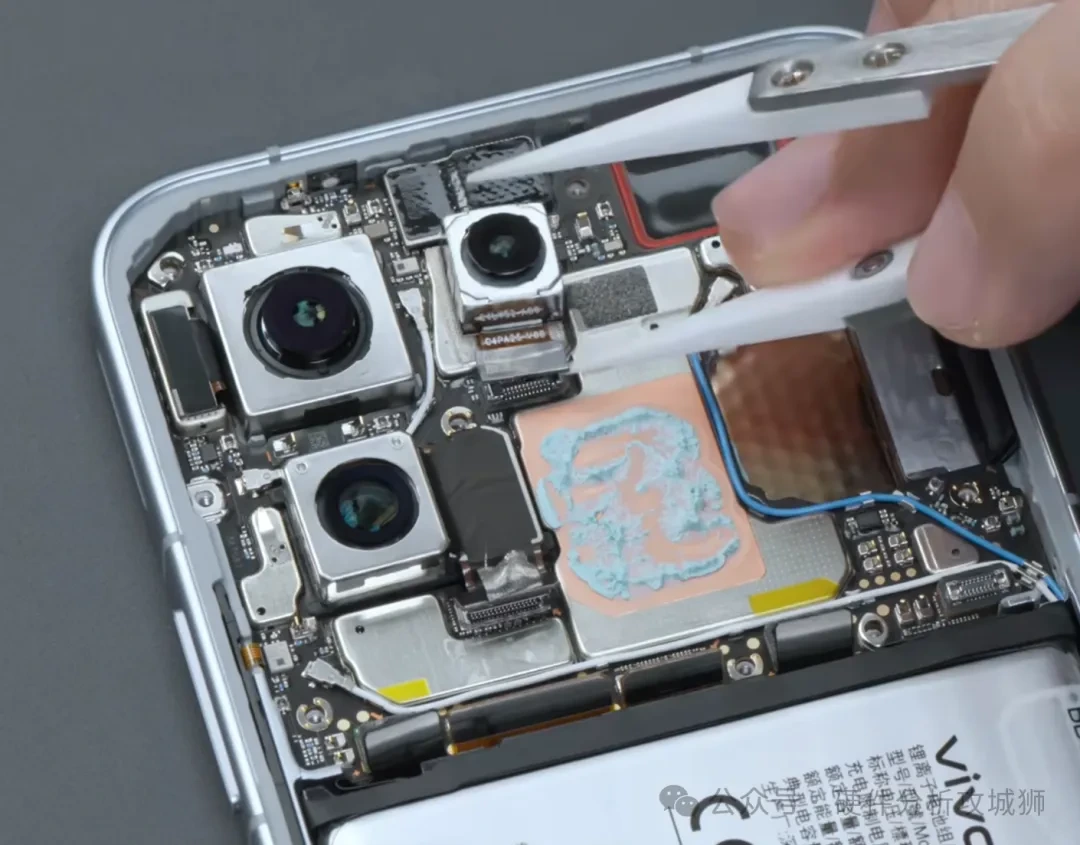

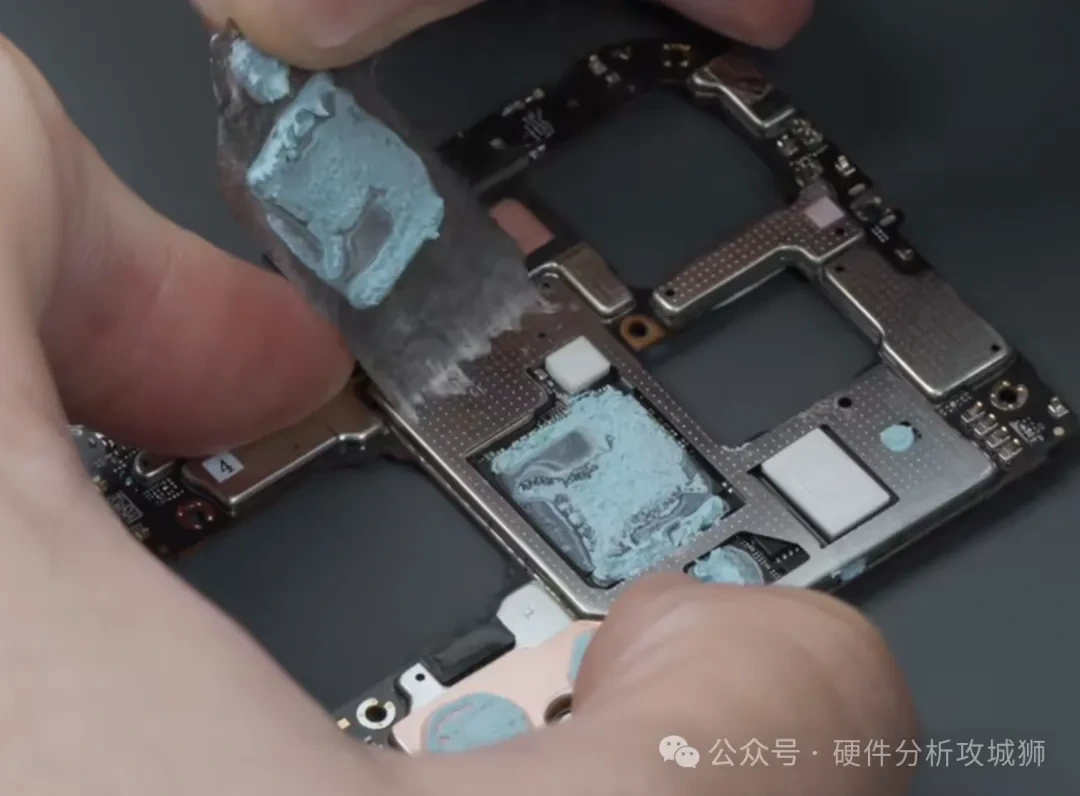

메인보드 보호 덮개에서 구리 호일을 제거하고 프로세서의 방열판 재질을 깨끗하게 닦아냅니다.

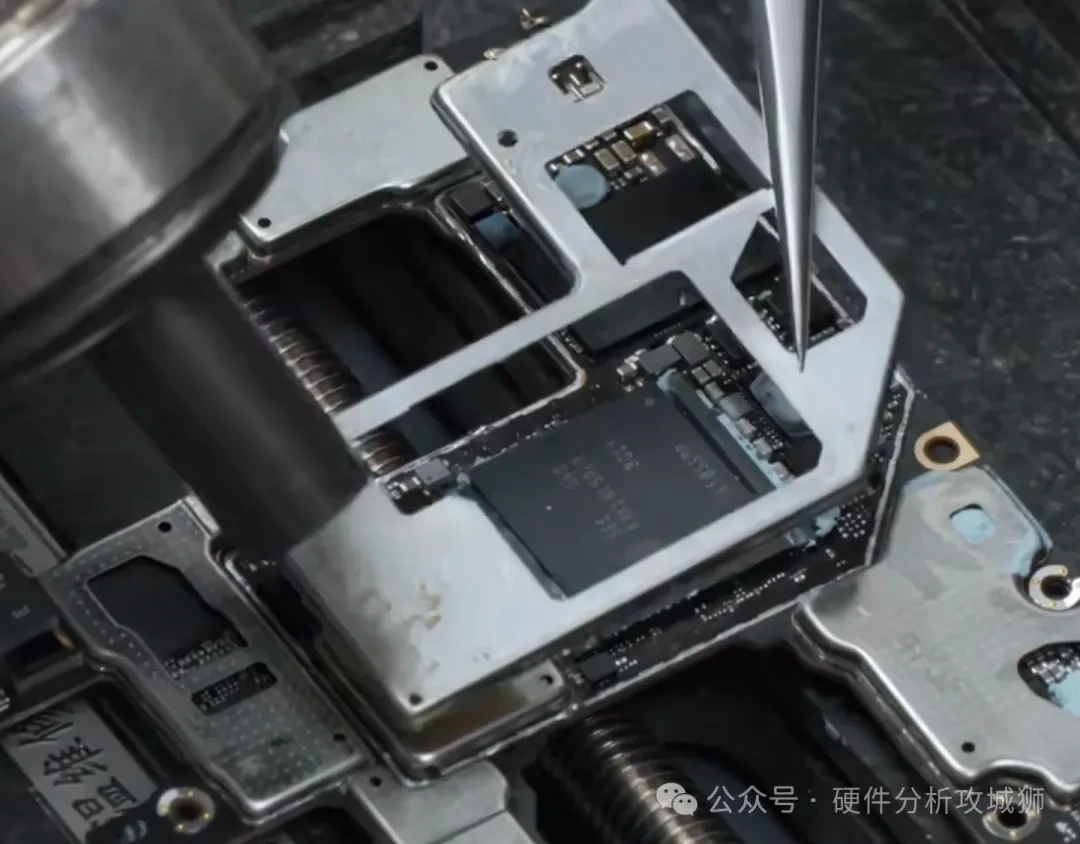

칩을 둘러싼 차폐 프레임은 열풍기와 클램프를 사용하여 제거했습니다.

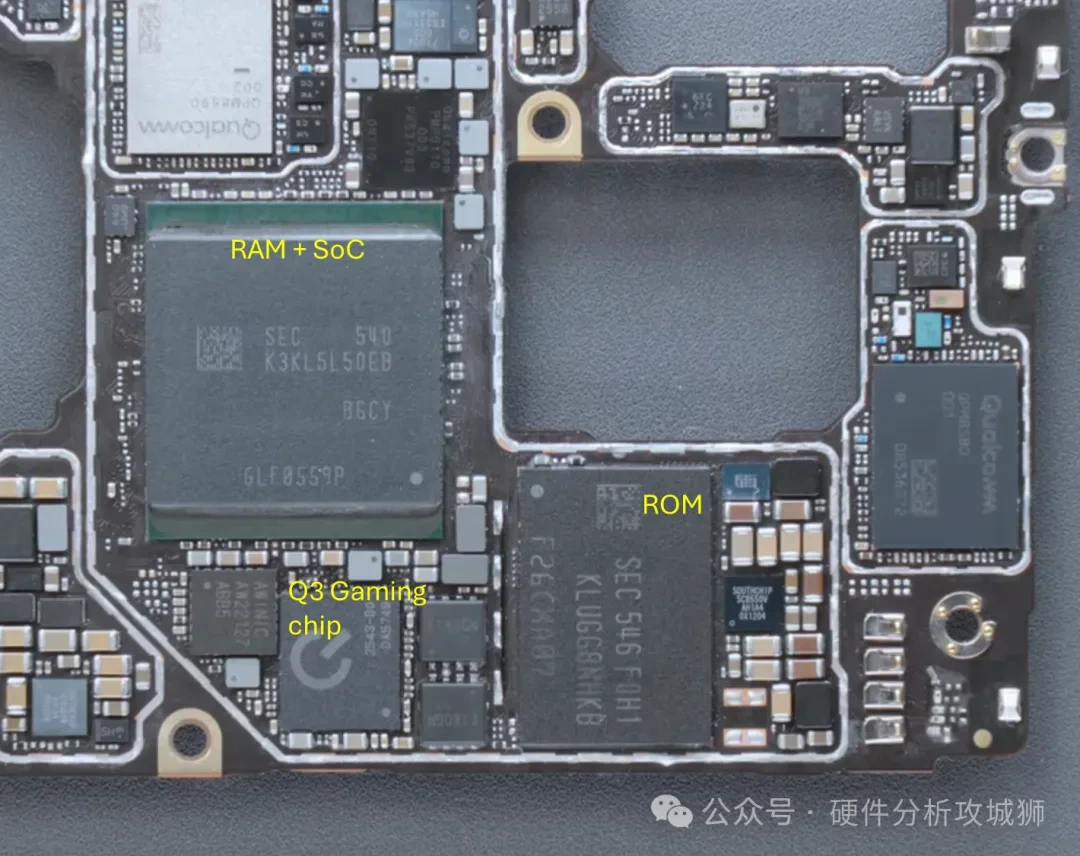

이 기기의 RAM과 플래시 스토리지는 모두 삼성 제품입니다 .

RAM 아래에는 iQOO 15 Ultra에 탑재된 5세대 스냅드래곤® 8 울트라 프로세서가 있습니다.

SoC 옆에는 iQOO가 자체 개발한 게임 칩인 Q3가 있습니다.

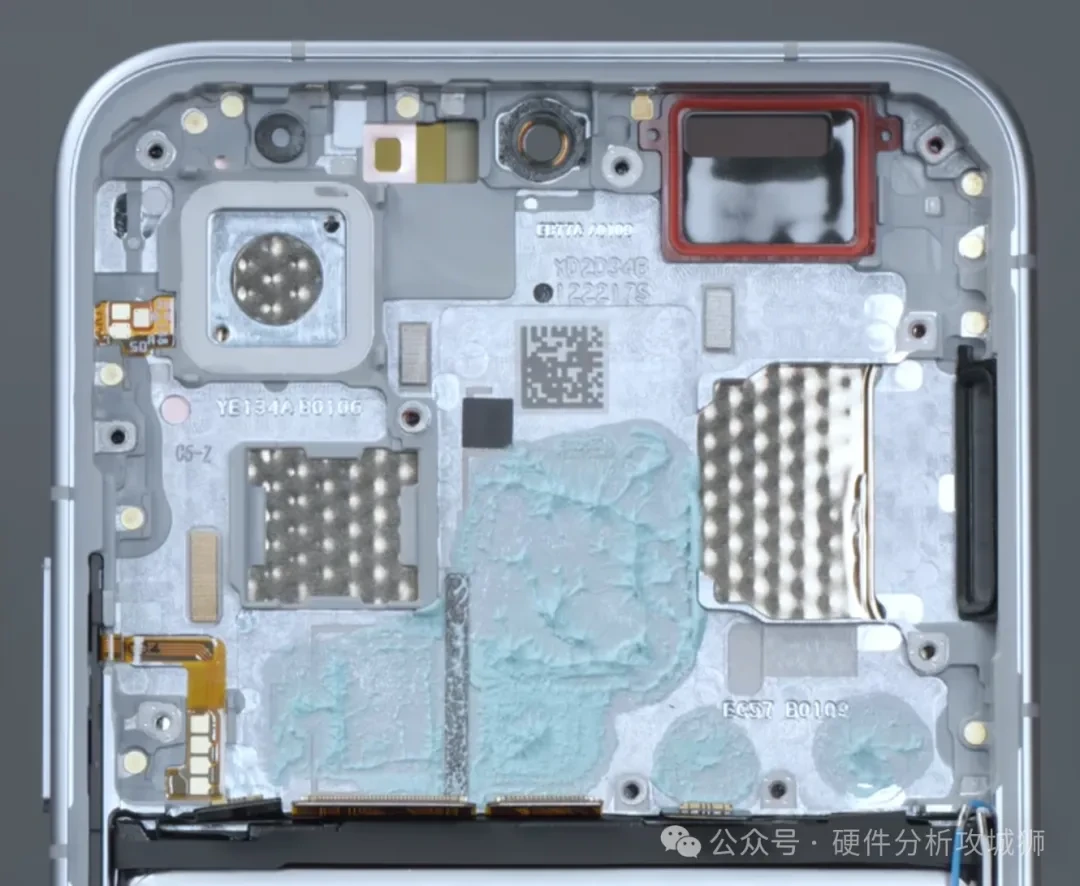

마더보드 아래쪽의 SoC 영역은 마더보드의 SoC에 맞춰 미드프레임에 다량의 방열재가 장착되어 있습니다.

USB-C 보조 기판을 더 분해하려면 먼저 덮개판을 고정하는 모든 나사를 풀어야 합니다.

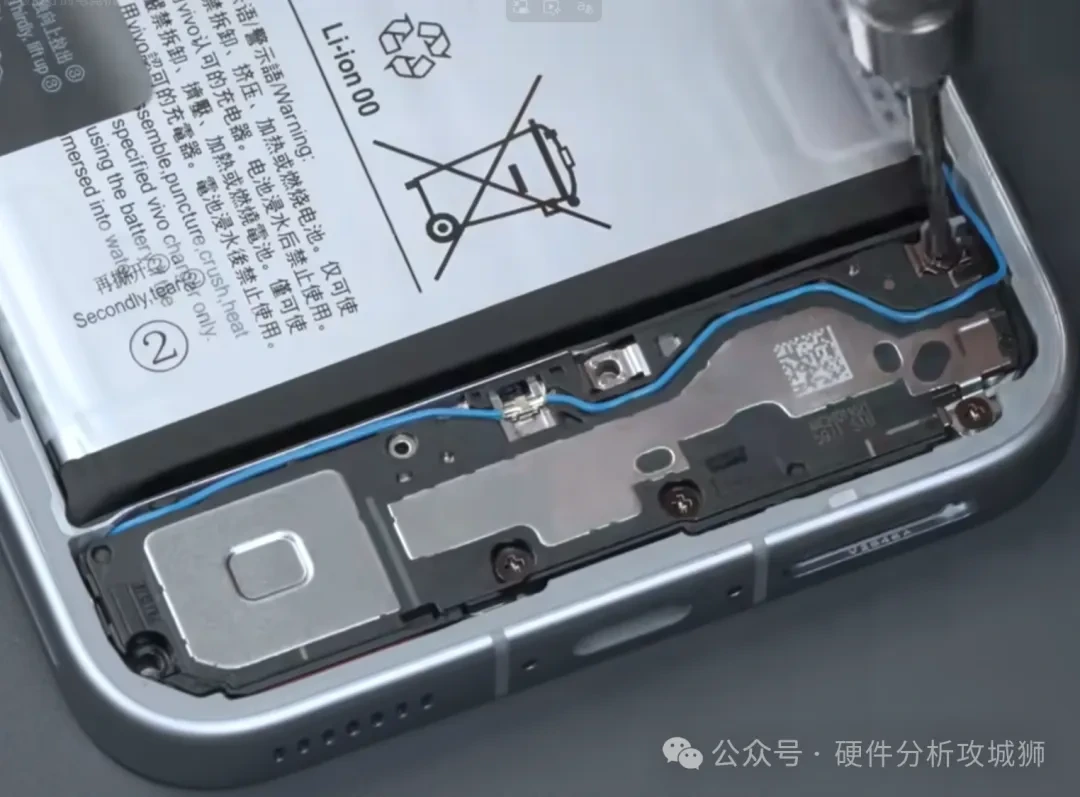

덮개를 열려면 먼저 스피커 옆에 있는 작은 안테나 기판을 제거해야 다음 분해 작업을 진행할 수 있습니다.

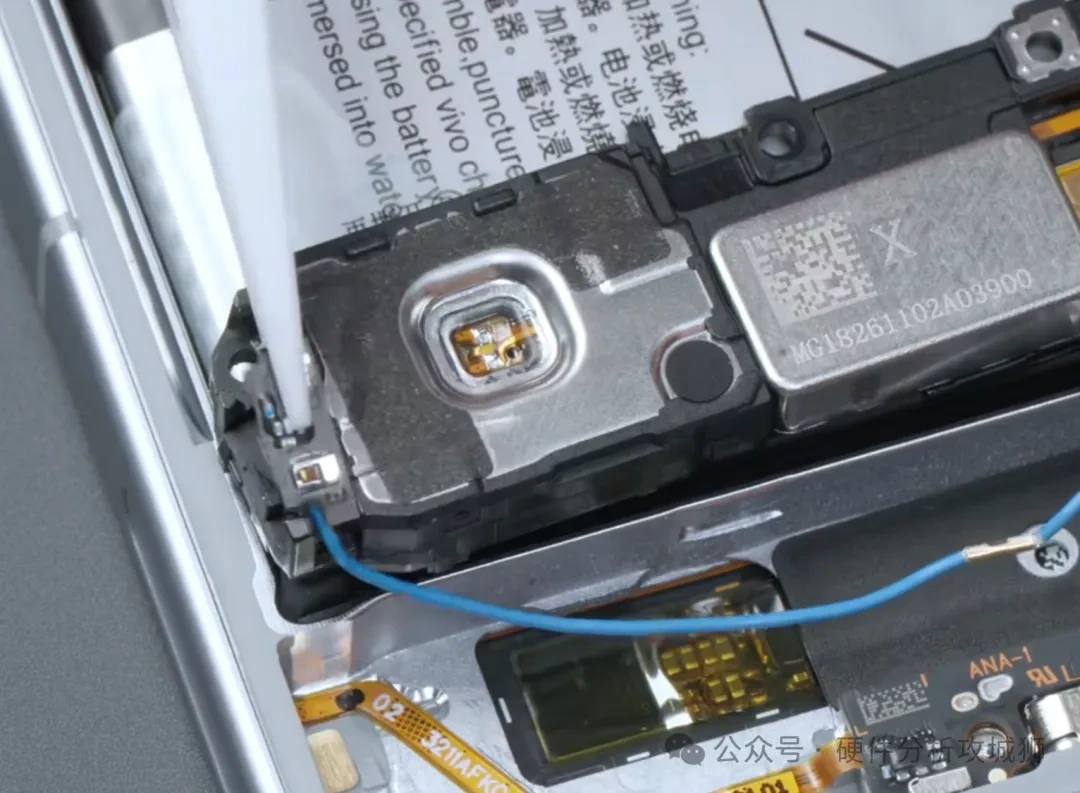

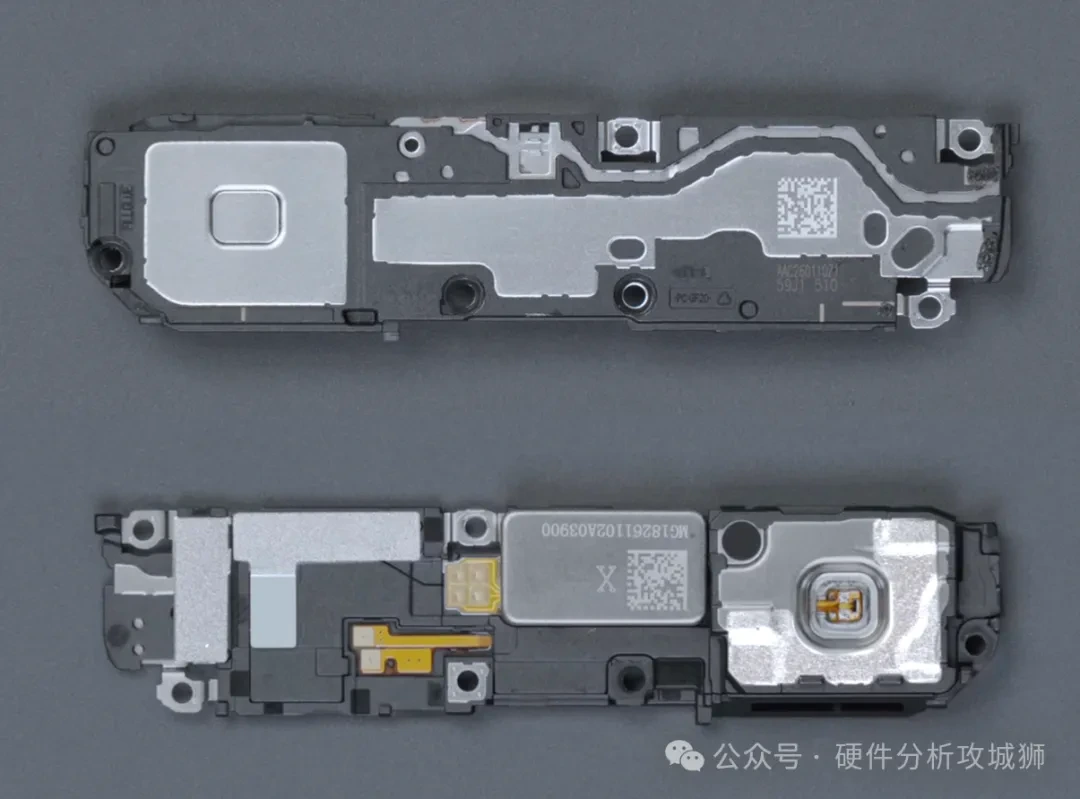

커버는 금속과 플라스틱으로 만들어졌으며, 하단에 스피커와 진동 모터가 내장되어 있습니다.

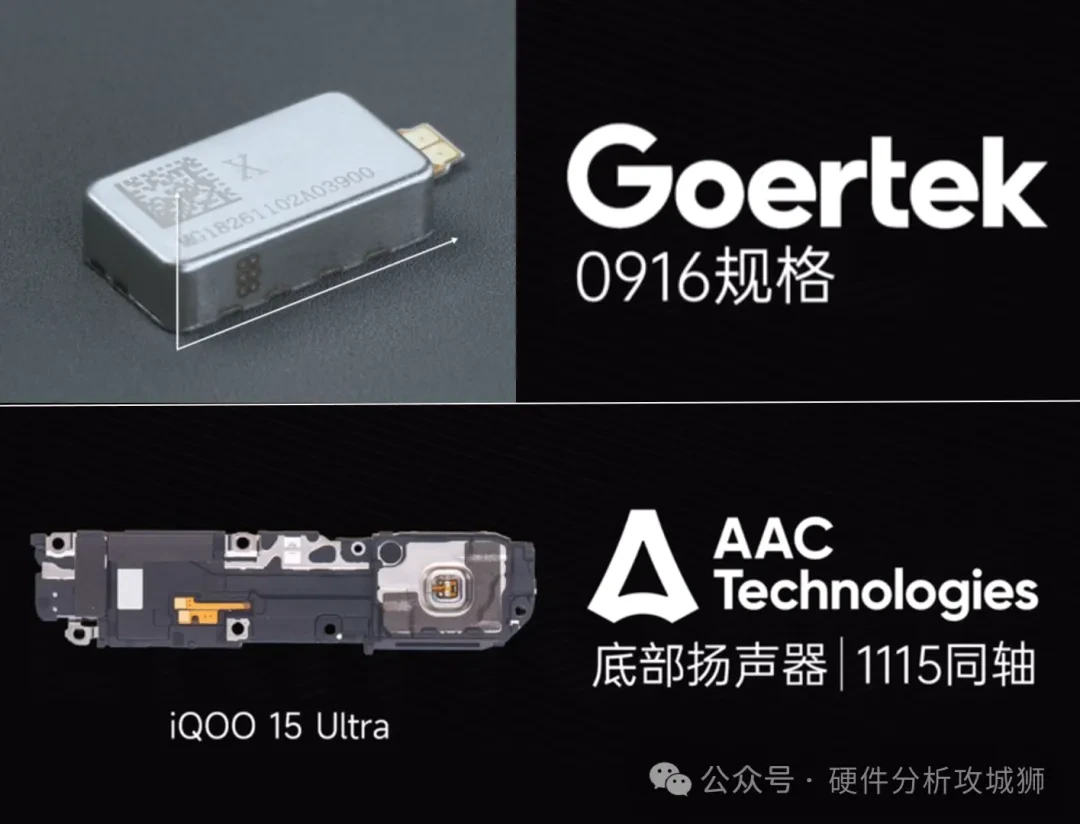

진동 모터는 Goertek 사의 0916 모델입니다. 4개의 접점이 있어

이 모터가 듀얼 축 하이브리드 진동(X축 + Z축)을 지원함을 나타내며,

Goertek 사는 이를 " Warhammer MAX 듀얼 축 모터 "라고 부릅니다.

하단 스피커는 상단 스피커와 동일하며, AAC Technologies 사의 동축 듀얼 유닛 고/저주파 크로스오버 설계(모델 번호 1115)를 사용합니다 .

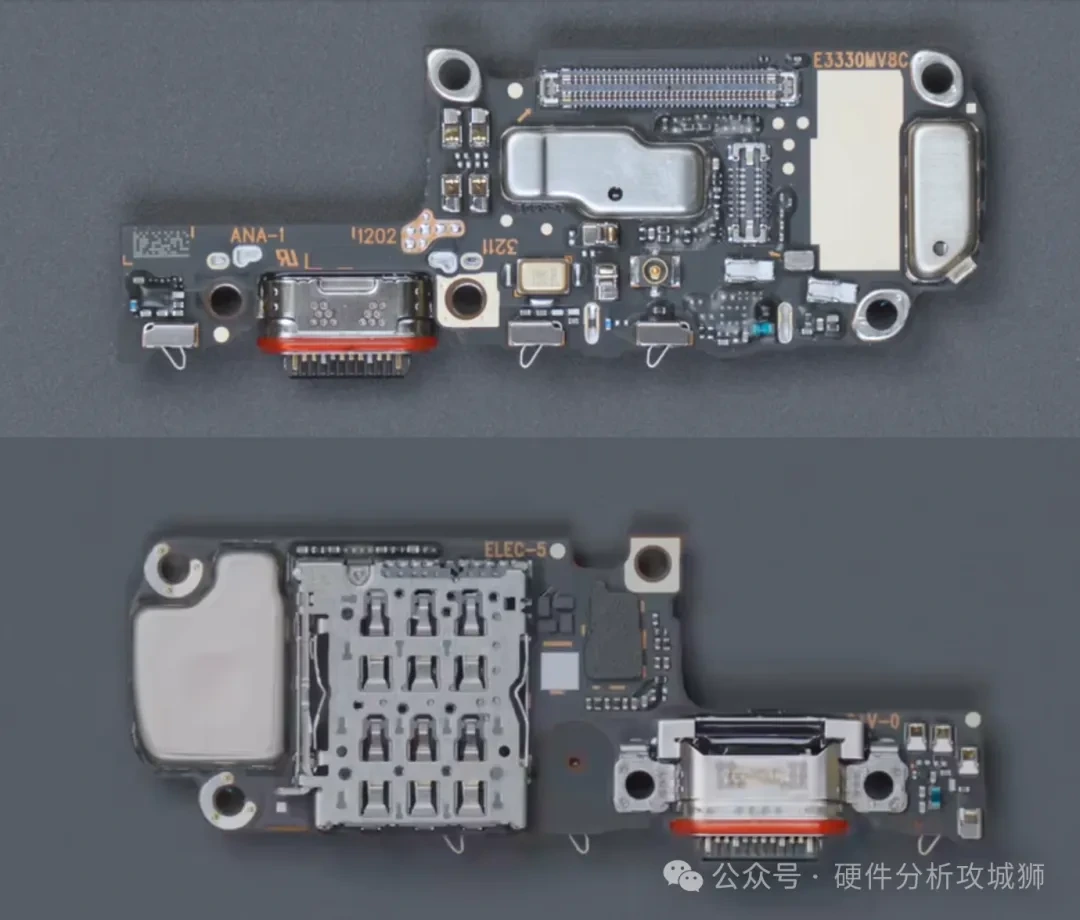

USB-C 보조 기판 인터페이스에서 전도성 천을 제거하고 모든 B2B 커넥터를 분리하여 보조 기판을 제거합니다.

USB-C 보조 기판에는 SIM 카드 슬롯과 하단 마이크가 통합되어 있습니다.

이 기기에는 총 두 개의 마이크가 있는데, 플래그십 기기임을 감안하면 다소 부족한 부분입니다.

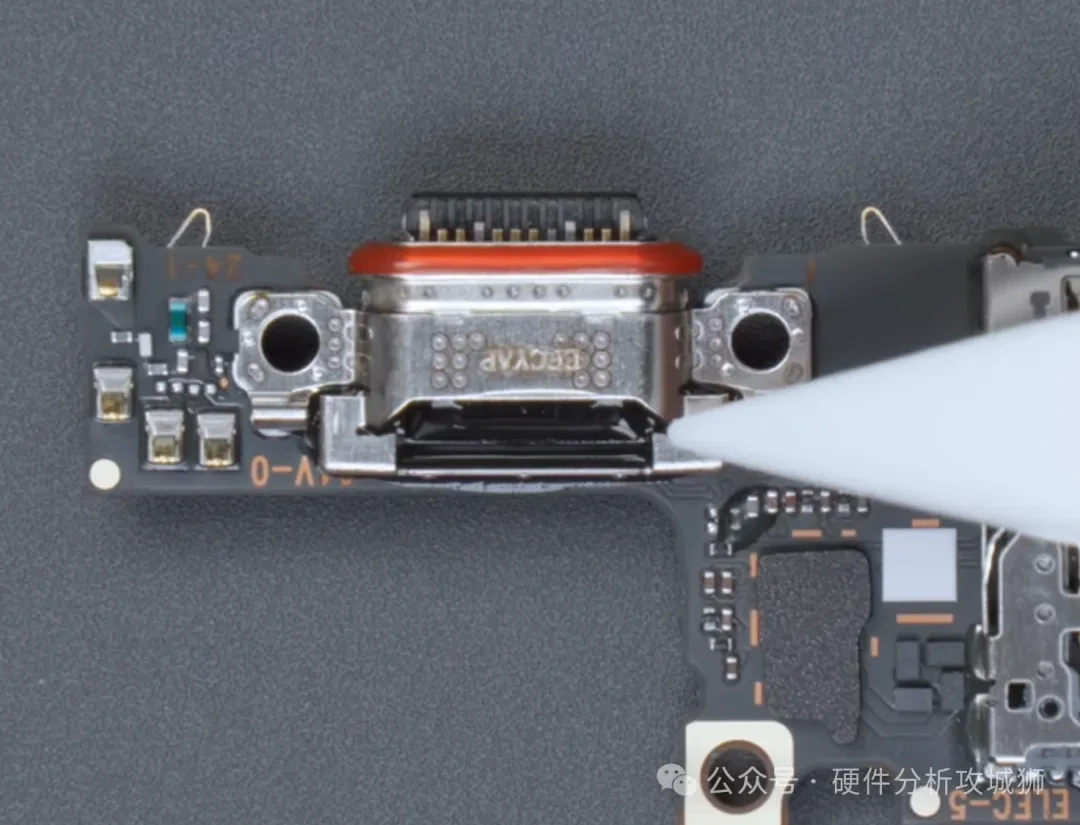

모든 USB-C 납땜 접합부는 접착제로 처리되어 연결 및 분리 시 USB-C 인터페이스의 신뢰성을 향상시켰습니다.

배터리를 더 분해해 보니 퀵 릴리스 디자인이 적용되어 있었고,

iQOO 15 와 마찬가지로 2세대 반고체형 블루 오션 배터리가 탑재되어 있었습니다 .

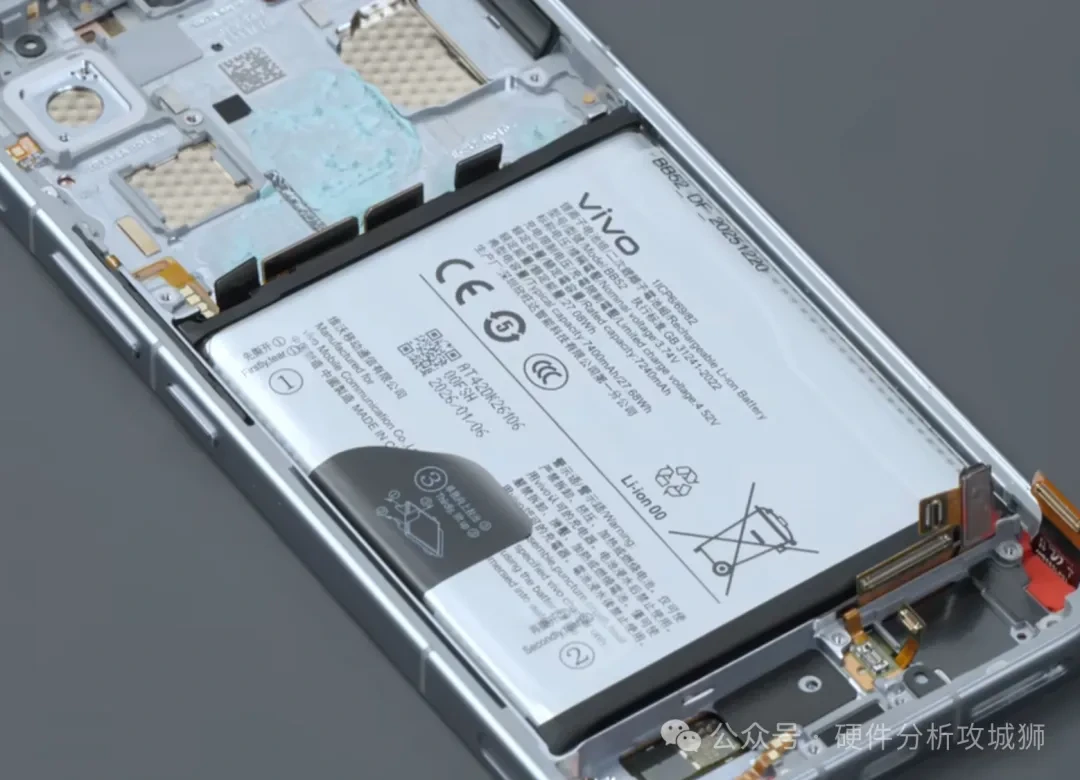

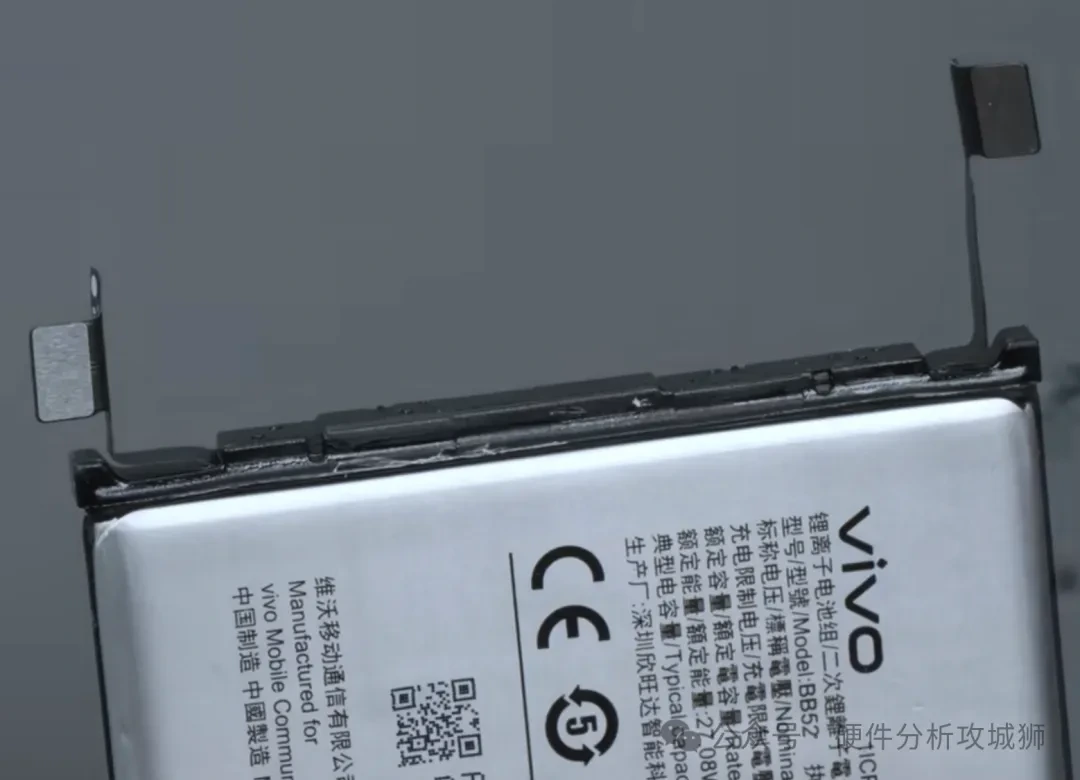

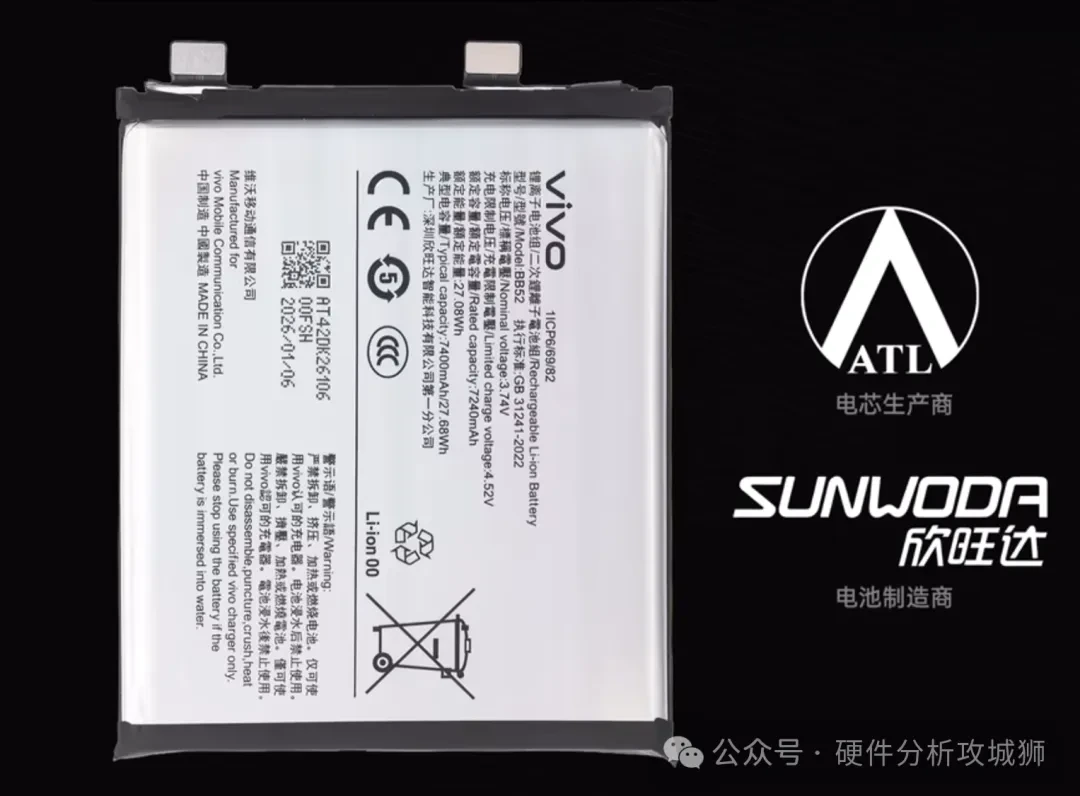

iQOO 15 와 마찬가지로 , 이 제품은 선전 선워다(Shenzhen Sunwoda) 에서 제조한 싱글 셀 듀얼 인터페이스 디자인을 사용하며, 배터리 셀은 ATL 에서 공급받습니다 . 용량은 7400mAh 로 , iQOO 15보다 400mAh 더 큽니다.

보호 필름을 벗겨내면 배터리 보호 회로 기판이 보호 성능 향상을 위해 열 접착제 로 밀봉되어 있으며,

C-Pack 패키징 기술이 적용되어 있음을 알 수 있습니다.

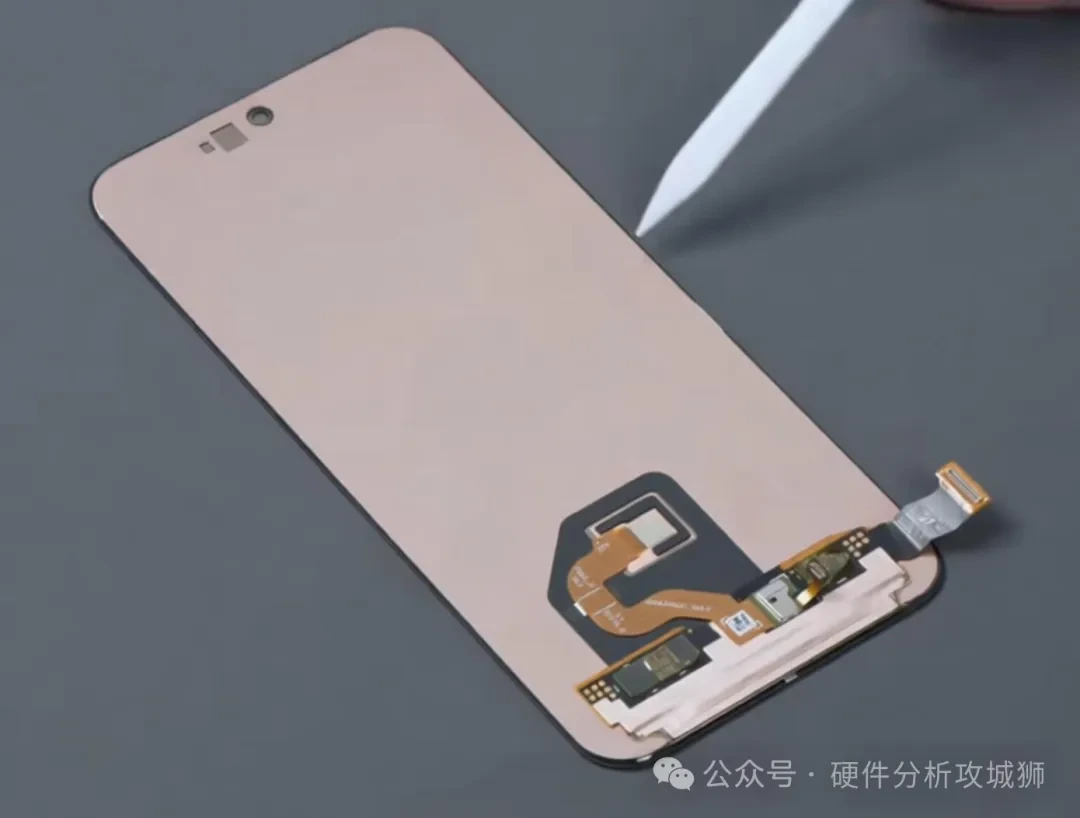

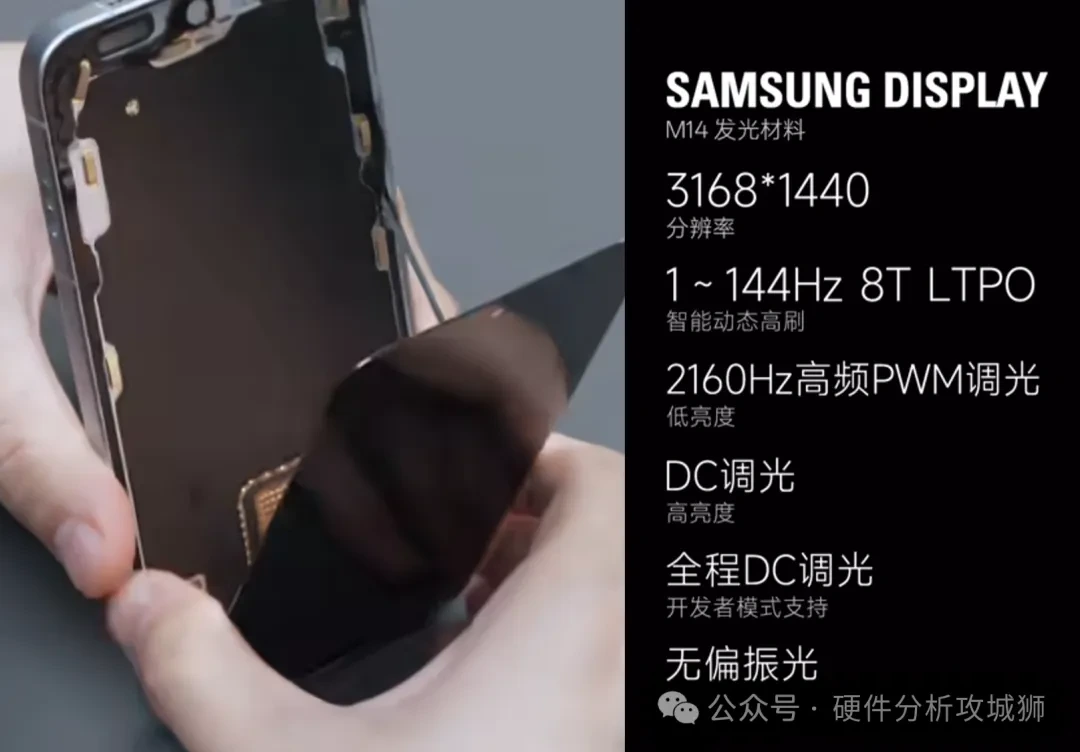

화면은 가열, 알코올, 분해 도구를 사용하여 분리할 수 있습니다. iQOO 15와 마찬가지로 화면 공급업체는 삼성 이며,

 M14 발광 소재를 사용합니다 .

화면 뒷면은 전체 를 덮는 차폐용 구리 호일로 덮여 있으며, 화면 드라이버 보드에도 구리 호일이 있습니다.

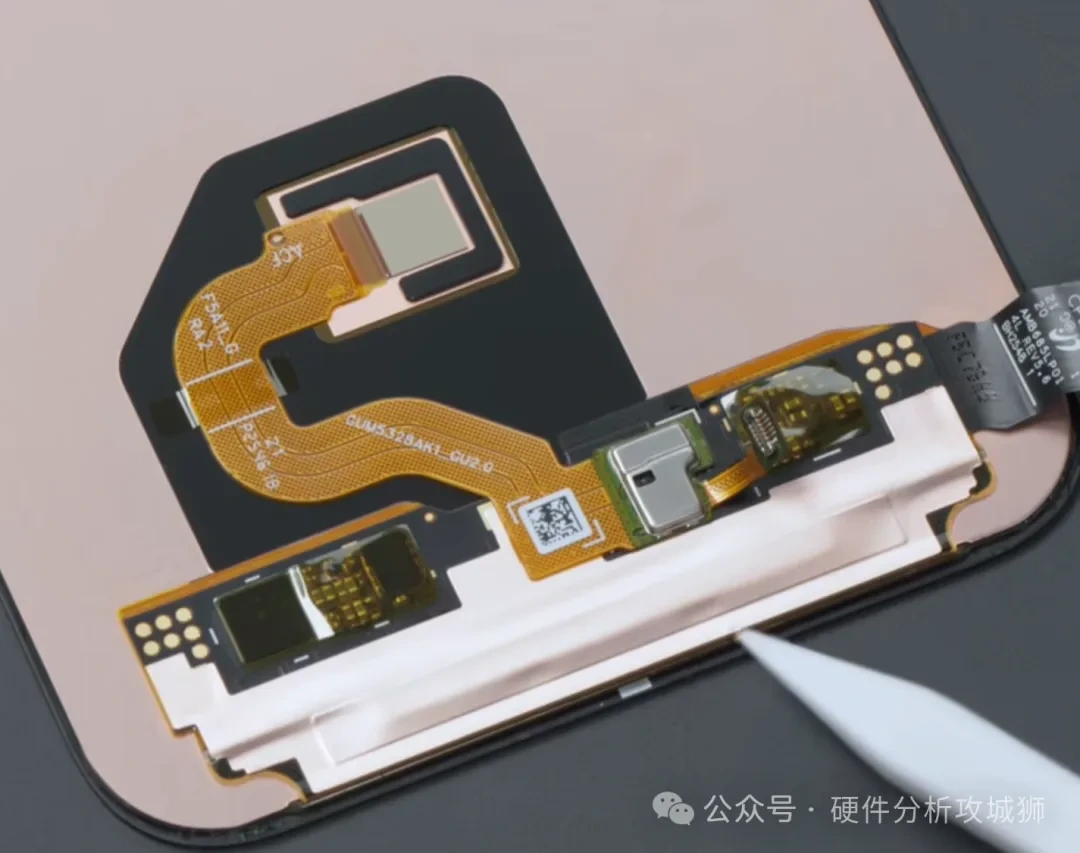

이 센터는 iQOO 15와 동일한 Goodix Technology 의 GUM5328 초음파 지문 인식 모듈을 탑재하고 있습니다 .

지문 인식 모듈은 테두리 주변에 절연 시트로 보호되어 있습니다.

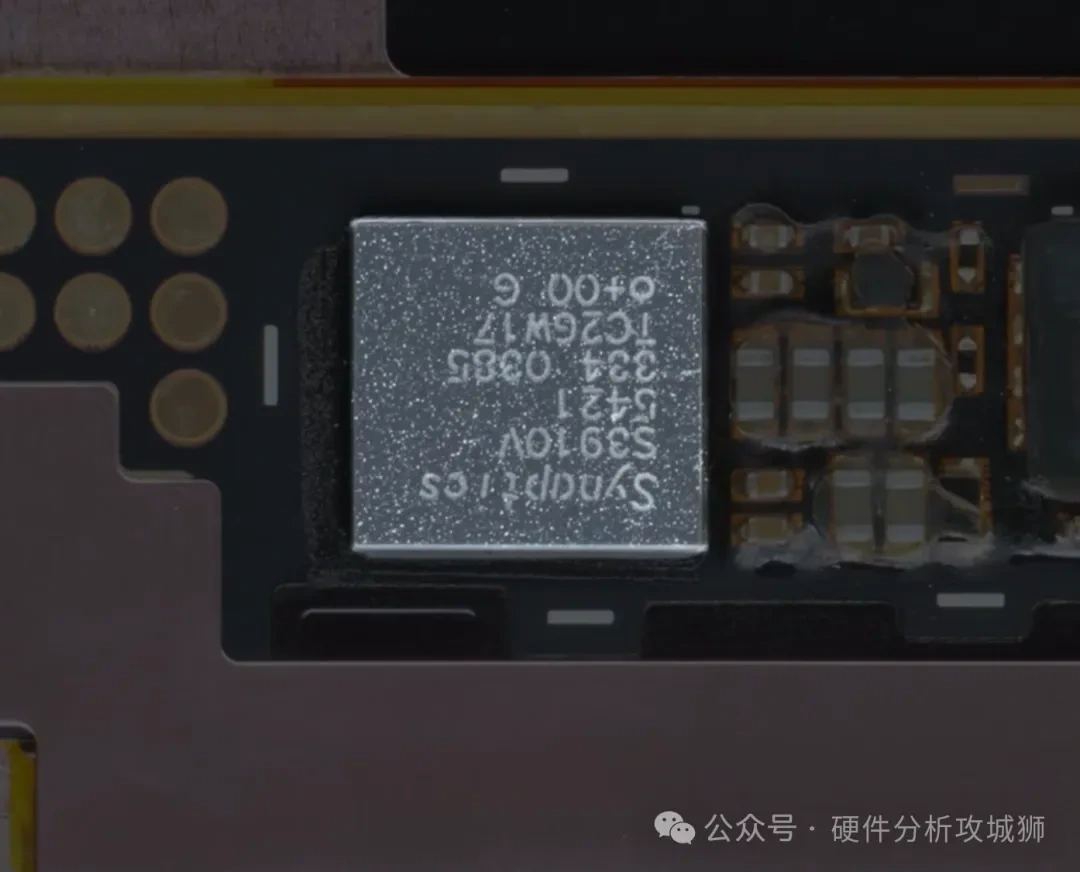

터치 IC 또한 iQOO 15에 사용된 것과 동일한 Synaptics S3910V 입니다.

화면 아래쪽 중앙 프레임에는 흑연 방열 필름이 있고, 그 필름 아래에는 VC 방열판이 있습니다.

프레임에 있는 두 개의 숄더 버튼은 FPC 접점을 통해 마더보드에 연결됩니다.

프레임과 미들 프레임 모두 업계 표준 나노 사출 성형 및 CNC 유니바디 성형 솔루션을 사용하여 금속으로 제작되었습니다.

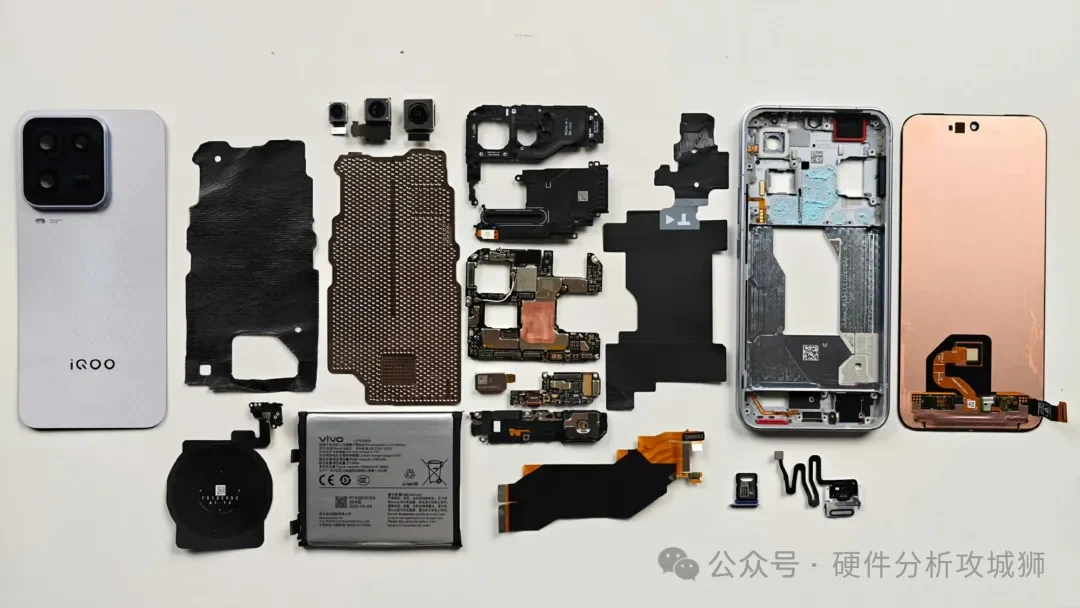

마지막으로, 분해된 부품들의 가족사진을 보여드리겠습니다!
