화웨이 Watch Fit 분해기

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/dRu9ZBXtLl4jUEk_oCvOgw

拆解报告：HUAWEI华为WATCH FIT 3智能手表

==============================================================================

최신 세대의 HUAWEI WATCH FIT 3에는 1.82인치 AMOLED 글로우 스크린이 장착되어 있으며

347 PPI, 60Hz 새로 고침 빈도, 1500nits 최대 밝기를 지원하고 선명한 컬러 디스플레이를 제공합니다.



Huawei WATCH FIT 3는 또한 블루투스 통화, 일정, 정주, 수신 전화, 메시지 알림, 독립 음악 재생,

원격 제어 사진 촬영, 다기능 NFC 및 다양한 타사 다운로드 및 사용을 포함한 다양한 스마트 라이프 기능을 지원합니다.

배터리 수명은 일반적인 사용 시 최대 10일, 정기적 사용 시 7일 정도 지속됩니다.



본 제품의 상세 분해 리포트를 다음과 같이 살펴보겠습니다





HUAWEI WATCH FIT 3의 전체적인 모습을 한눈에 살펴보겠습니다.

사각 다이얼 디자인과 불소고무 스트랩을 채택하여 가볍고 착용감이 좋습니다.

스트랩과 다이얼은 퀵 릴리스 구조로 연결되어 있어 쉽게 교체할 수 있습니다.



다이얼 전면에는 1.82인치 AMOLED 글로우 스크린을 탑재해 화면 대 본체 비율 77.4%를 자랑합니다.

347PPI, 60Hz 주사율, 1500nits 피크 밝기 사양입니다.



시계 충전 접점 클로즈업



퀵 릴리스 버튼 클로즈업, 누르면 스트랩을 쉽게 제거할 수 있습니다



다이얼의 중간 프레임은 무광택 질감의 알루미늄 합금으로 제작되었습니다.

오른쪽에는 바로가기 버튼이 있고, 새로운 금속 회전 크라운을 사용해 아이콘 확대,

슬라이딩 메뉴, 볼륨 조절, 멀티태스킹 전환 등의 기능을 제어할 수 있습니다.

가운데에는 마이크 픽업 구멍이 있습니다.



회전하는 크라운 뒷면을 클로즈업한 제품명 각인이 되어 있으며, 레드 컬러가 마무리되어 눈길을 사로잡습니다.



다이얼 왼쪽에 스피커 사운드 홀이 있습니다.



Huawei WATCH FIT 3 스마트워치의 충전 상태 개요



퀵 릴리스 버튼을 누르고 스트랩을 제거하세요.



다이얼 한쪽 끝의 스트랩을 고정하는 금속 구조를 클로즈업한 모델 정보 "SLO-B19"가 새겨져 있습니다.



지능형 연구소(Intelligent Research Institute)의 실제 측정에 따르면 HUAWEI WATCH FIT 3 스마트 시계의 가장 두꺼운 위치에서의 두께는 약 11.32mm입니다.



실제 측정에 따르면 다이얼의 무게는 25.5g에 불과해 매우 가볍습니다.

불소고무 스트랩을 사용한 다이얼의 무게는 약 49.2g입니다.



분해부분에 들어가서 다이얼 뒷커버를 제거합니다.



커버 내부 구조의 개요



시계 충전용 금속 접점 커넥터의 내부 구조 개요 위치 지정 및 흡착을 위해 중앙에 자석이 있습니다.

하부 구리 호일은 마모 감지에 사용됩니다.



마모되고 테스트된 구리 호일의 또 다른 클로즈업.



강 감지 센서 창 내부를 클로즈업한 모습

메인보드는 나사로 고정되어 있으며 넓은 면적의 실드로 보호됩니다.

마더보드는 상태 모니터링 센서 모듈을 고정하는 작은 보드입니다.



배터리는 마더보드 아래에 고정되고 전선은 마더보드에 용접됩니다.



나사를 제거하고 스크린 케이블을 고정하는 금속판을 제거합니다.



고정 및 접지를 위해 금속 압력판 내부에 전도성 스폰지가 제공됩니다.

반대쪽 스피커를 고정하는 금속판을 제거하세요.

케이블에 용접된 스피커 유닛 구조의 개요입니다.

나사를 제거하고 마더보드 장치를 꺼냅니다.



캐비티 내부의 나머지 구성 요소 구조에 대한 개요입니다.



회전하는 용두의 내부 구조를 한눈에 알 수 있으며, 마이크로 버튼이 있습니다.



마이크 픽업 구멍 구조의 개요입니다.



바로가기 버튼의 내부 구조와 노출된 구리 케이블이 마더보드와 연결되어 있는 모습입니다.



선형 진동 모터를 살펴봅시다.





Bluetooth 통화, 음성 알림 및 기타 기능에 사용되는 시계에 내장된 스피커의 클로즈업입니다.





LED 조명 조명 2세트와 수광 센서 2개를 포함하는 상태 모니터링 센서의 클로즈업입니다.

화면 내부의 주변광 센서 구조에 대한 개요입니다.



주변 밝기를 감지하고 화면 밝기를 자동으로 조정하는 데 사용되는 주변 광 센서의 클로즈업입니다.



스크린 내부의 배선 회로 개요.

방열 성능을 향상시키기 위해 화면 내부에 대면적 방열 스티커가 있습니다.



시계 메인보드 전면은 넓은 면적의 실드로 보호됩니다.



배터리 유닛은 마더보드 뒷면에 고정되어 있습니다.



메인보드와 배터리를 분리하세요.



시계에는 리튬 폴리머 배터리가 내장되어 있습니다.

모델: HB472032EHW-11, 정격 용량: 400mAh/1.57Wh, 정격 전압: 3.91V, 충전 제한 전압: 4.50V, 중국산.



내부 배터리 셀의 실크 스크린 정보 개요입니다.



배터리 보호 보드 회로 개요 전선과 구성 요소가 모두 접착되어 보호되어 있습니다.

실크 스크린 Y 서미스터.



실크 스크린 5CAJ 리튬 배터리 보호 IC는 배터리 과충전, 과방전, 과전류, 단락 및 기타 보호를 담당합니다.



마더보드 뒷면의 회로 개요입니다.



크라운의 회전을 감지하는 데 사용되는 광학 추적 센서의 클로즈업입니다.



Bluetooth 통화, 음성 지원 및 기타 기능의 사운드를 포착하는 데 사용되는 Lasdiao G522의 MEMS 마이크 클로즈업.

실크스크린 SLEMC1F1-004G 메모리의 클로즈업.



BES Hengxuan BES2500L 스마트 시계 SoC는 저장 장치, 오디오 및 연결을 통합하고 BLE 데이터 전송, Bluetooth 통화 및 음악 재생 기능을 지원할 수 있습니다.

반응형

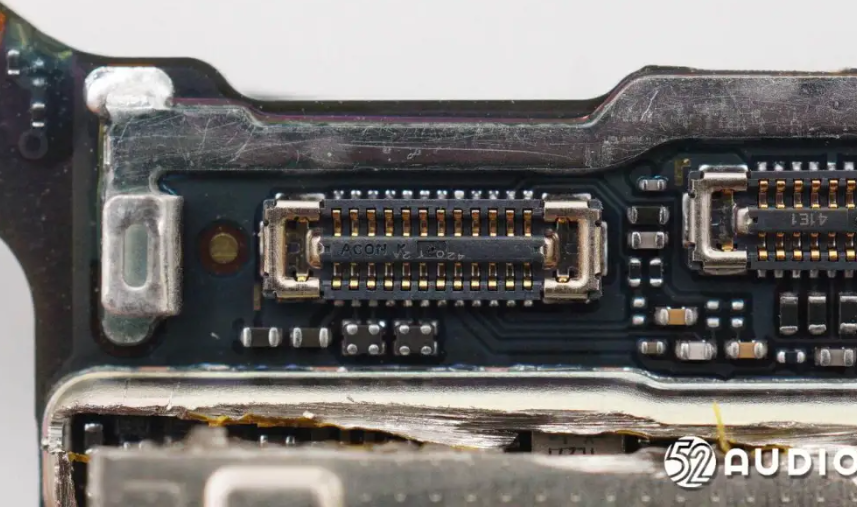

스크린 케이블을 연결하는 BTB 커넥터 암 소켓의 클로즈업.



모니터링 모듈 케이블의 BTB 커넥터 암 소켓을 연결합니다.



AIROHA AG3335MN GPS/GNSS 수신기는 위치 파악, 이동 거리 계산, 주행량 감지에 사용됩니다



차폐 커버를 열고 아래 회로를 확인하세요.



STMicroelectronics STM32U5A9BJ6Q 초저전력 MCU. STM32U5 시리즈는 최대 작동 주파수가 160MHz인 고성능 Arm Cortex-M33 32비트 RISC 코어를 기반으로 합니다



실크 스크린 인쇄 "MT6671QP"를 갖춘 MTK MediaTek 센서 프런트 엔드 IC.



3개의 Sunlord MWSD1608F 시리즈 권선형 칩 페라이트 인덕터.

이 인덕터 시리즈는 2.2uH~47uH의 넓은 인덕턴스 범위, -40°C~+85°C의 넓은 작동 온도 범위를 가지며

표면 실장이 가능하며 단면 패키징이 가능합니다



Sunlord Electronics MWSD-F 시리즈의 상세 정보 사진입니다.

실크스크린 TYND ABC1 IC.



NXP 실크 스크린된 "110TB2G" NFC 칩.



Sunlord MWSD1005F 시리즈 권선형 칩 페라이트 인덕터 2개.



요약해보면

주요 내부 구성으로는 스피커, MEMS 마이크 및 선형 진동 모터가 장착되어 있으며

마더보드에는 400mAh 리튬 폴리머 배터리가 내장되어 있습니다.

BES Hengxuan BES2500L 스마트 워치 SoC 및 AIROHA AG3335MN GPS/ GNSS 수신기,

MTK MediaTek 센서 프런트 엔드 IC, NXP NXP NFC 칩 및 Sunlord Sunlord Electronics MWSD-F 시리즈 권선 칩,

페라이트 인덕터 등이 채용되었습니다.
