Honor Magic 6 분해기

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.



원문: https://mp.weixin.qq.com/s/cRiVbvgkrrzjpBfbKnLvrw

荣耀Magic6首发拆解：设计思路就是“能省的省 该花的花”

===========================================================================







 매직6의 두께가 8.1mm에 불과하고 전체적으로 아크의 사용과 일반 가죽 뒷커버가 결합되어

 핏과 편안함이 좋다는 느낌을 받습니다.



분해를 시작합니다.

기기 종료 후 하단의 SIM 카드 트레이를 꺼내며

일반적인 금속 배플 + 플라스틱 프레임 조합에 빨간색 고무 링을 사용하여 기밀성을 향상시킨 것을 볼 수 있습니다.





매직6의 카메라 모듈도 눈에 띄게 튀어나와 있어서

뒷면 커버의 평평한 중앙과 하단 부분만 먼저 가열한 뒤 온도를 100도로 맞추고 3분간 가열하면 됩니다.



 4개의 곡선으로 이루어진 뒷커버는 밀착감과 밀봉성이 우수하며

수납된 뒷커버는 중앙 프레임 주위에 촘촘하게 고정되어 있으며

바깥쪽 가장자리는 뒷커버 가장자리보다 약간 높게 금속으로 처리되어 있어 대각선 아래로 매립되는 효과가 있습니다.



일반적으로 사용되는 플라스틱 날실은 전혀 삽입할 수 없으며 더 얇고

매우 유연한 금속 날실을 사용하여 회로를 여는 방법밖에 없습니다.





발열이 크고 균일하게 가열하여 열이 접착제에 빠르게 전달되어 접착제를 부드럽게 할 수 있습니다.

얇은 금속 날실 조각을 곡률에 접착하고 뒷커버 가장자리에 삽입이 용이하도록 제작되어

디스펜싱층에 진입하여 돌파구를 성공적으로 열었습니다.

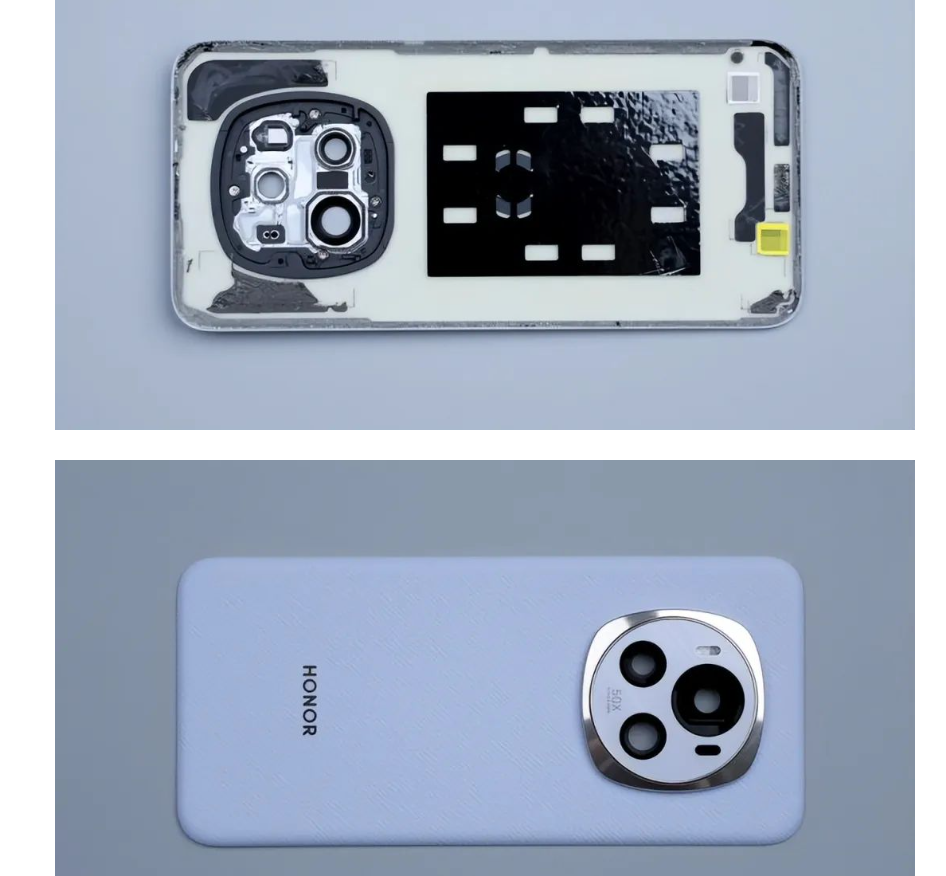

후면 커버의 전체적인 구조는 최근 분해된 많은 플래그십폰의 구조와 유사하며 크게 2개의 부분으로 구성되는데

하나는 후면 커버의 메인 프레임에 해당하는 전체 플라스틱 라이닝이고 다른 하나는 후면 커버입니다.



외부의 보라색 일반 가죽 및 뒷표지 안쪽과 바깥쪽 가장자리에 회색 접착제 원이 보입니다.

왼쪽이 약간 더 좁고 오른쪽이 상대적으로 넓습니다.

일종의 부드러운 접착제이며 제거하면 접착력이 충분히 강해 뒷면 커버가 단단히 조립됩니다.





윗면 각 모서리마다 방열필름이 붙어 있는데 떼어내면 안쪽이 보이지 않아서

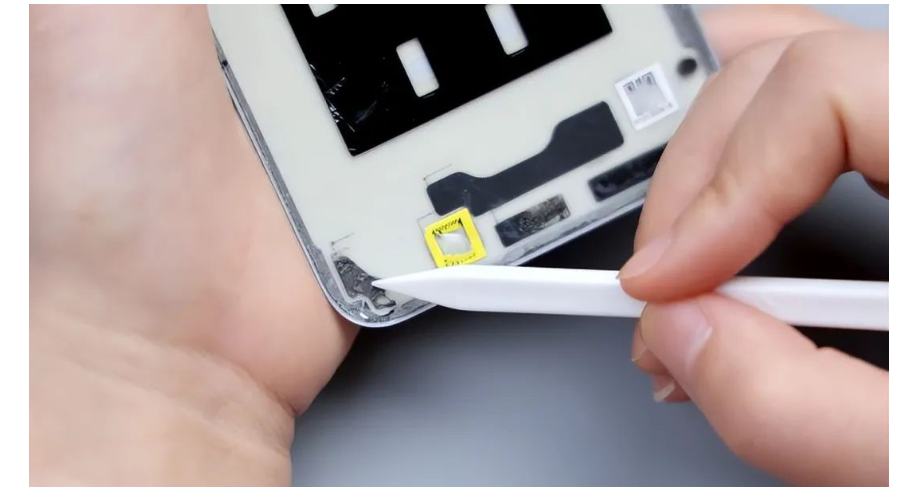

금속픽이 한쪽에 붙은 접착제까지 잘라서 벌려봅니다.



후면 커버의 보강을 돕기 위해 좌측 하단과 하단 중앙에 독립된 토출 위치가 있으며

그 옆에는 방열 필름 2개가 부착되어 있습니다.





오른쪽 하단 모서리에 있는 작은 둥근 폼 조각은 서브 보드 영역의 동축 커넥터에 해당하며

낙하 또는 심한 낙하 시 동축 커넥터가 분리되거나 떨어지는 것을 방지하기 위한 충진 및 완충 보호 역할을 합니다.

중앙에 있는 커다란 중공 폼 조각이 배터리 전체 영역을 덮어 배터리와 무선 충전 코일을 적절하게 보호합니다.





DECO 영역은 현재 플래그십의 인기 있는 구조를 채택했으며

금속 렌즈 프레임과 플라스틱 검정색 라이닝의 두 부분으로 구성됩니다.

다만, 디테일은 조금씩 다릅니다.

비슷한 구조의 DECO는 대부분 라이닝이 하나이고 렌즈 해당 위치에 둥근 구멍만 뚫려 있습니다.

그러나 매직6의 DECO 라이닝은 대부분 비어 있어 플라스틱 링 하나만 남습니다.

모서리가 둥근 직사각형 모양처럼 보입니다.



노출된 금속광택으로 보아 외부 프레임은 알루미늄 합금으로 제작된 것으로 추정됩니다.

내부 안감과 외부 프레임이 모두 DECO 개구부보다 크고 내부 안감도 돌출되어 외부 프레임에 내장되며

 4개의 나사와 접착제로 이중 고정되며 둘 다 개구부를 통과합니다.

뒷면 커버를 중앙에 끼우는 것은 DECO 조합에 보강재를 한 겹 더 추가하는 것과 같습니다.

내부에도 여러 개의 금속 및 플라스틱 리미트 포스트가 있으며 휴대폰 본체의 해당 위치를 찾을 수 있으며

이는 보강 방법으로 간주될 수 있습니다.



이렇게 계산하면 DECO 영역은 총 4겹의 보강재로 구성됩니다.

왼쪽 상단 모서리에 있는 구멍은 레이저 포커싱 모듈에 해당하고

오른쪽 상단 모서리에 있는 구멍은 플래시 및 주변광 센서에 해당합니다.

모든 개구부에는 쿠션 보호 기능을 제공하는 폼 링이 장착되어 있습니다.

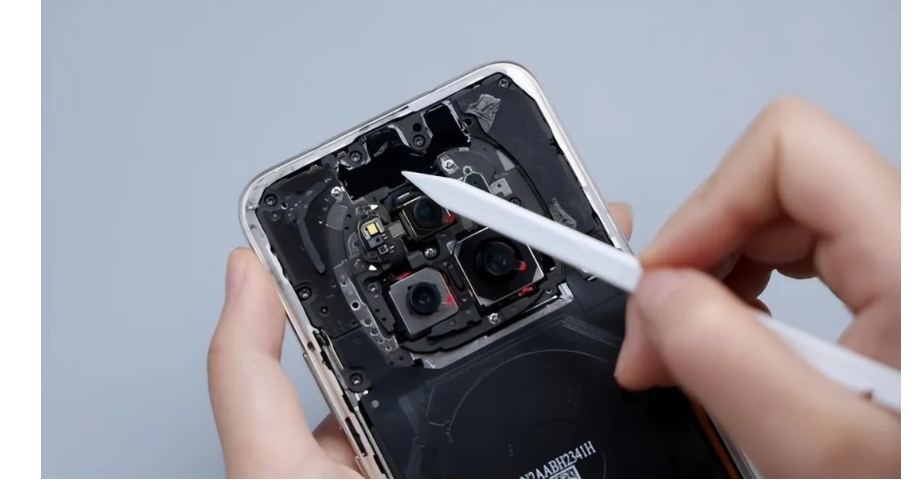

후면 카메라 부분에 많은 부품들이 집적되어 있어서 더 복잡해 보이는 것일 수도 있습니다.





구조와 커버 디자인도 상당히 특별해 측면에서 볼 수 있는데

 리얼미 GT5 프로와 비슷하고, 커버에도 원형 돌출부가 있지만 GT5 프로만큼 과장되지는 않는다.

3개의 후면 카메라에는 모두 롤 케이지가 장착되어 있어 일종의 보호 기능뿐만 아니라 높이와 강화 역할도 합니다.

왼쪽에 노출된 금속판은 커버 중간막으로 열 방출에 도움을 줄 수 있습니다.

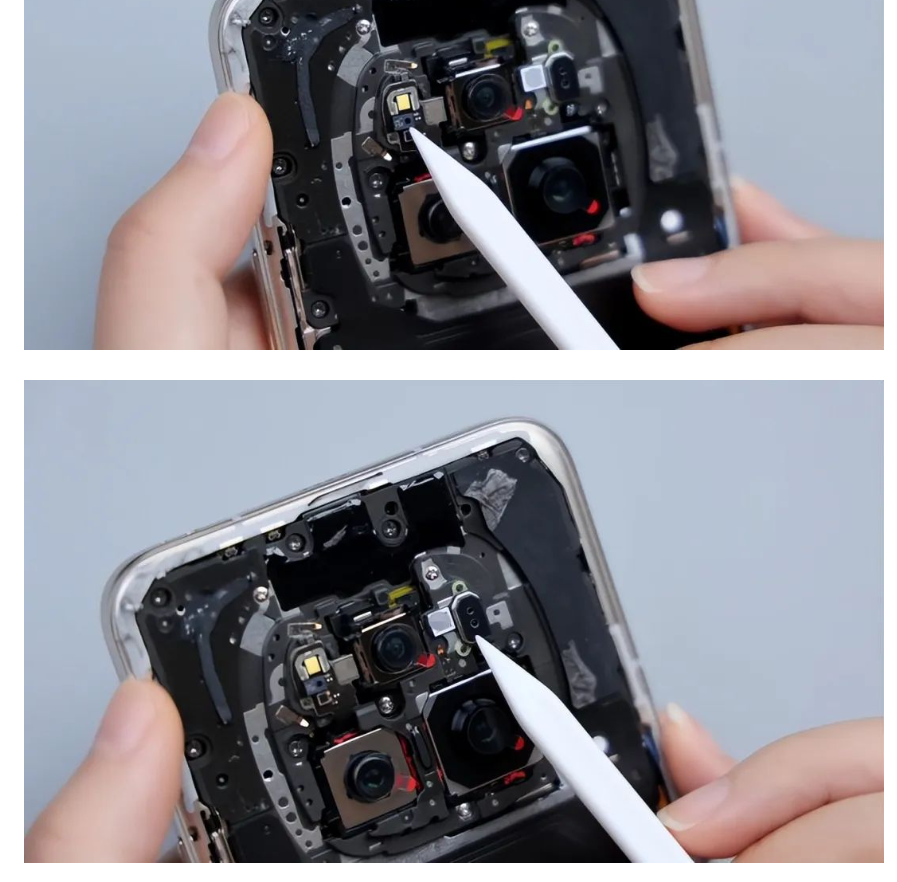

플래시는 왼쪽 상단에 위치하며 단일 LED 램프 비드 구성을 사용합니다.

아래는 후면 주변 광 센서이고 레이저 초점 모듈은 오른쪽 상단에 있습니다.

흩어져 있는 금속 파편이 안테나의 오버플로를 담당합니다.



상단 중앙에는 전면 렌즈와 상단 스피커를 덮는 그래파이트 방열 패치가 있습니다.





무선 충전 코일이 배터리를 덮고 있으며, 매직6은 50W 무선 고속 충전을 지원합니다.

배터리와 그 아래 공간의 방열은 매우 충분하며

방열 필름이 있는 충전 코일 외에도 그 아래에 커다란 회색 흑연 방열 스티커가 눌려져 있어

커버 안쪽까지 위쪽으로 뻗어 있습니다.



렌즈 아래에 노출된 모습을 볼 수 있는데 그 일부가 충전 코일과 함께 접착제를 통해 사운드 캐비티에 고정되어 있습니다.





서브보드 부분은 비교적 특수한데 커버가 금속과 플라스틱 두 부분으로 나누어져 있을 뿐만 아니라

금속판도 완전히 덮이지 않고 하단에 마이크가 보입니다.

플라스틱판도 마찬가지로 노출되어 있고 면적이 상대적으로 작으며 동축선만 노출되어 있습니다.

조인트가 있어 뒷표지 안쪽에 작은 원형 폼 조각이 추가됩니다.

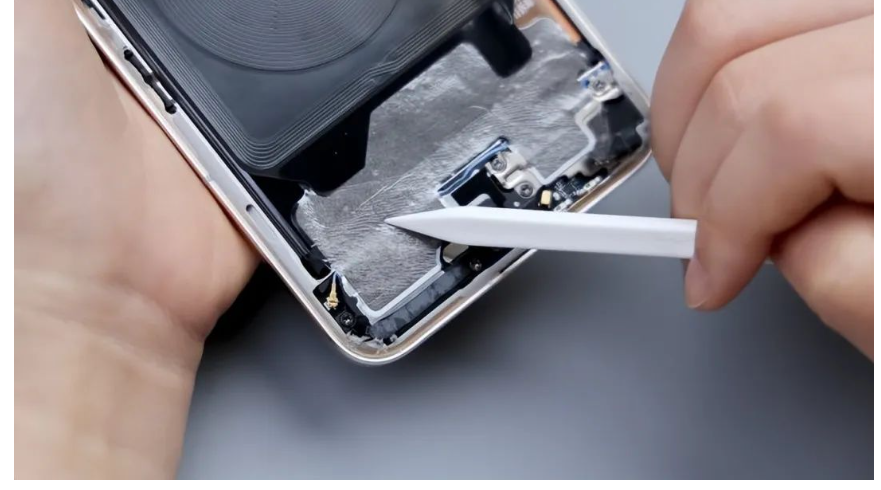

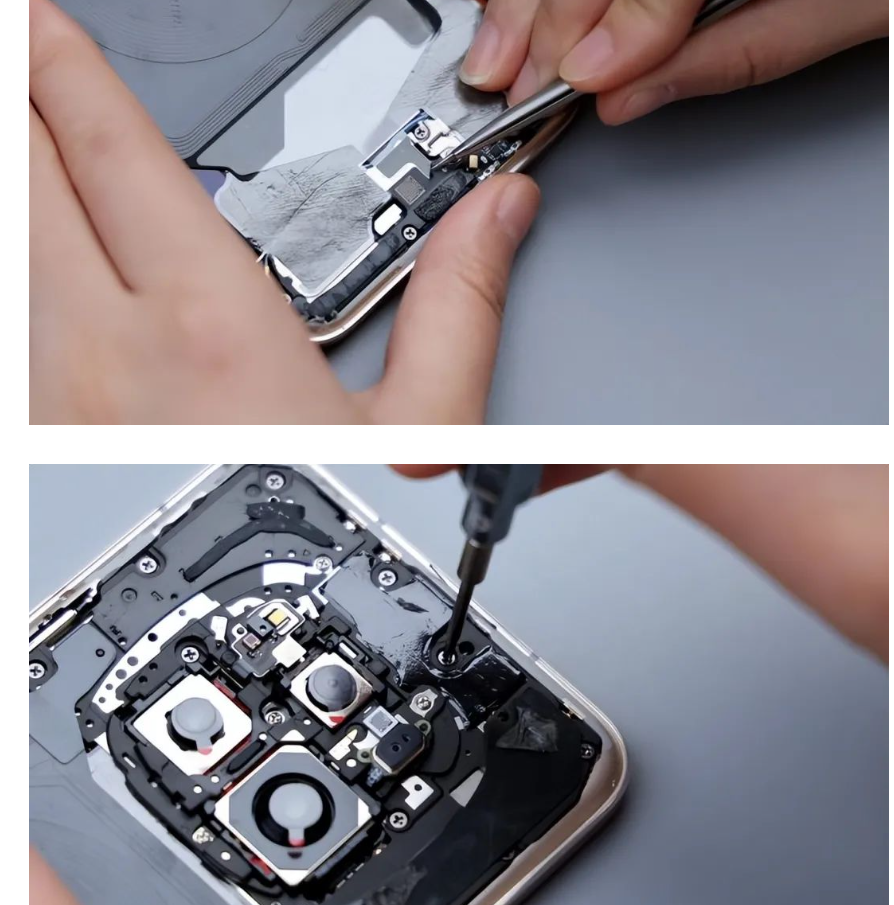

하단의 무선충전 코일과 흑연 방열 패치를 고정하는 접착제를 떼어내고

커버는 총 14개의 나사 2종으로 고정되어 있으며, 나사를 모두 풀고 들어 올려 커버를 분리합니다.





안쪽에 접점이 더 많고 분포가 그다지 규칙적이지 않습니다.

오른쪽 상단 모서리에 있는 9개의 접점은 플래시 및 주변 광 센서에 해당하고

왼쪽 중간 위치에 있는 6개의 접점은 레이저 초점 모듈에 해당합니다.

오른쪽에 있는 4개의 접점은 무선 충전 코일에 해당하고 그 아래에는 확장된 흑연 방열 패치가 있습니다.

 조금 놀라운 점은 커버 안쪽에 쿠션 보호를 위한 폼패드가 없다는 점입니다.

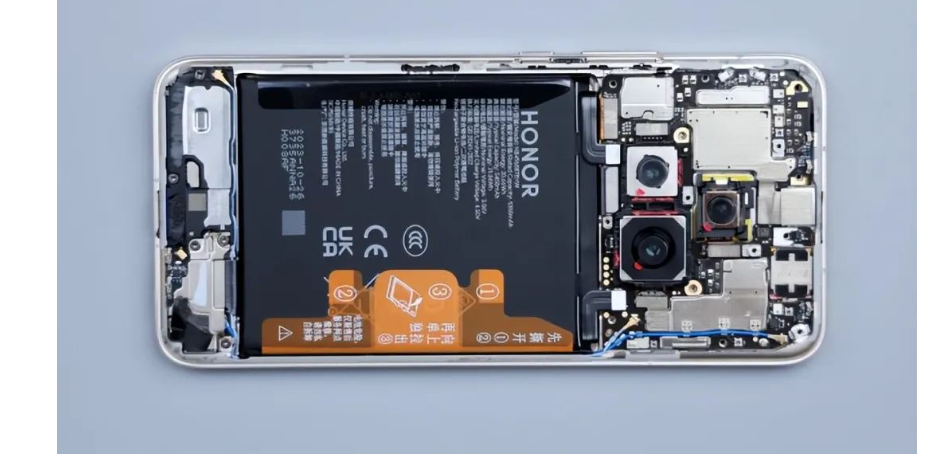

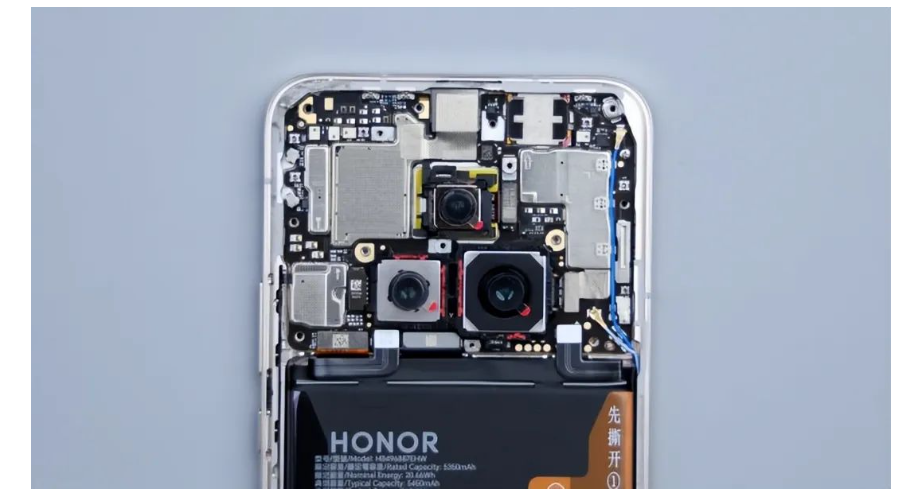

마더보드의 A면이 선명하게 보입니다.왼쪽 상단에 소음 감소 마이크가 있습니다.

외부에 금속 커버는 없고 그 옆에는 적외선 센서의 위치가 있습니다.

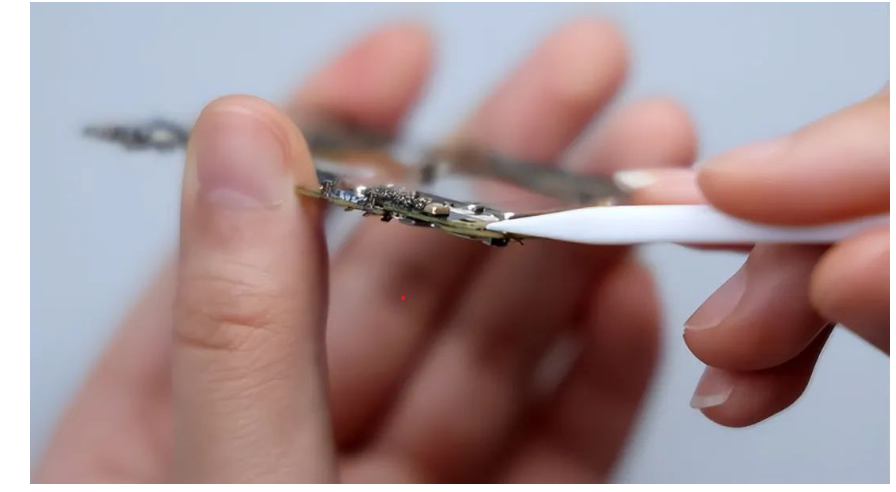

측면에서 볼 수 있듯이 이 작은 부분에는 라미네이트 마더보드가 사용됩니다.







전면 렌즈 뒷면과 메인 카메라 BTB에 전도성 천이 부착되어 있으며

오른쪽 스피커에도 이어피스 기능이 통합되어 있습니다.

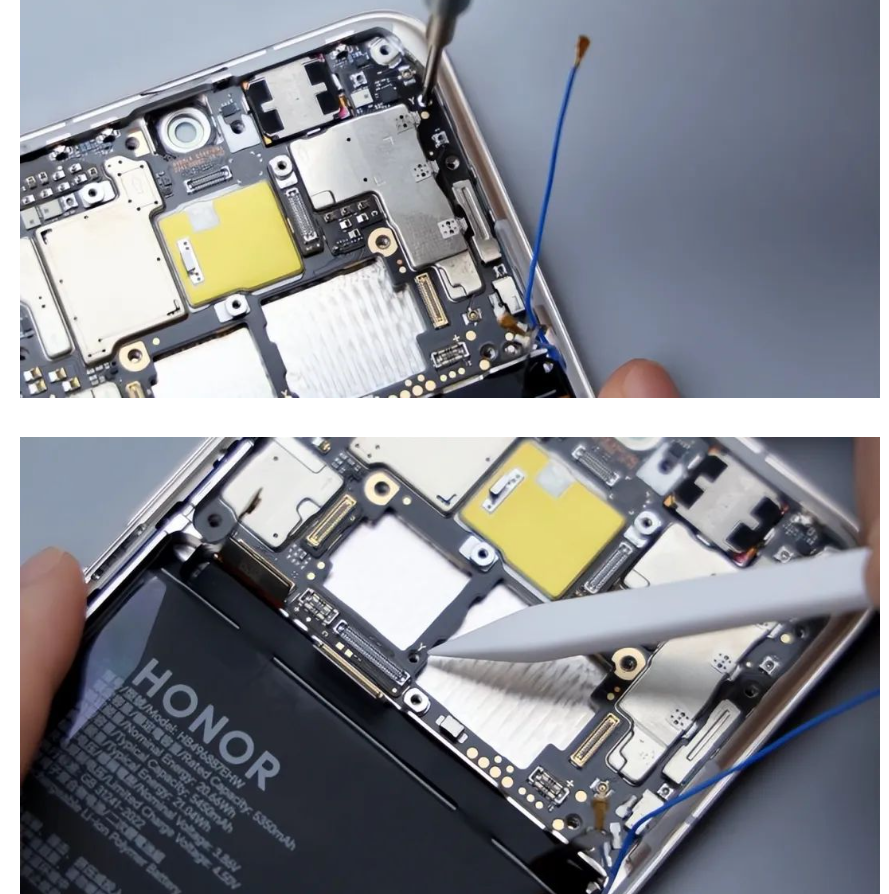

오른쪽에는 파란색 동축선 두 개가 있는데 하나는 어둡고 하나는 밝으며,

어두운 커넥터 옆에는 마더보드를 고정하는 데 사용되는 나사가 있습니다.







Magic6의 배터리는 단일 셀 듀얼 인터페이스 솔루션을 채택하고 있으며

두 개의 인터페이스는 마더보드의 양쪽 측면, 왼쪽과 오른쪽에 하나씩 있습니다.

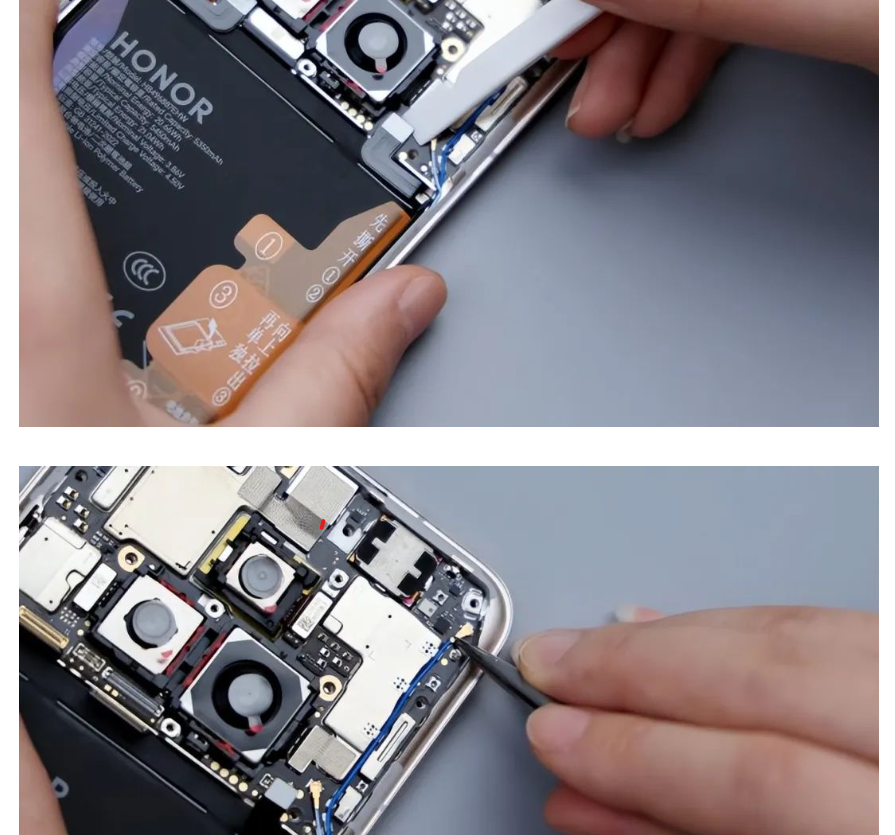

배터리의 BTB 2개를 순서대로 분리한 다음 메인 및 보조 보드의 BTB와 스크린 FPC, 동축 라인 2개를 분리합니다.

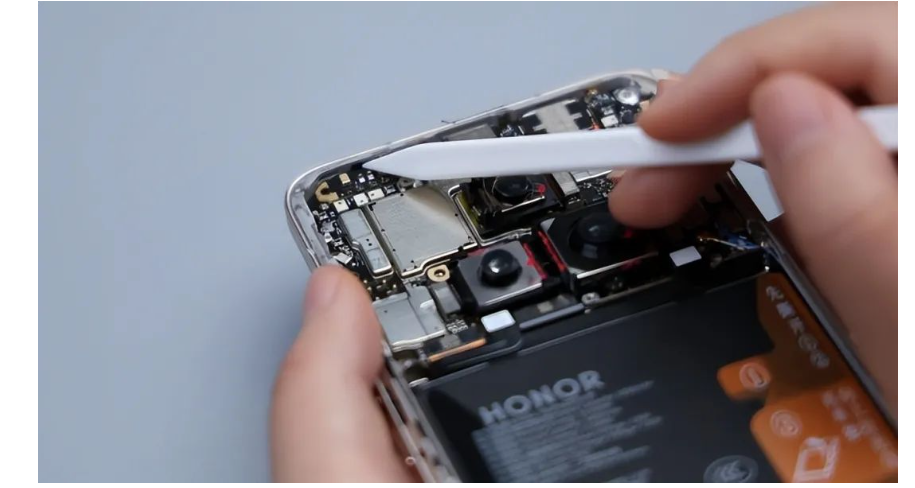

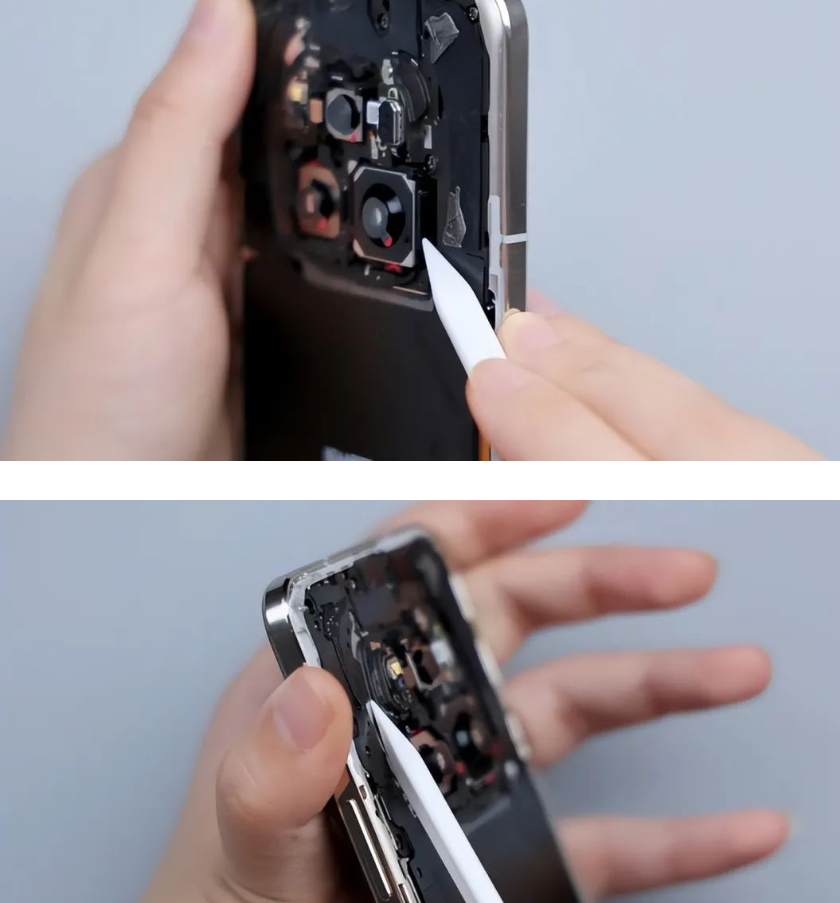

메인카메라의 전도성 천을 떼어내고 망원렌즈의 BTB에서 분리합니다.

렌즈 2개와 롤케이지를 함께 분리할 수 있습니다.

초광각렌즈는 접착제로 고정하지 않고 금속 버클로 고정합니다.

부러지지 않도록 주의하시고, 전면 렌즈의 전도성 천을 떼어낸 후 BTB를 분리하여 꺼내어봅니다.

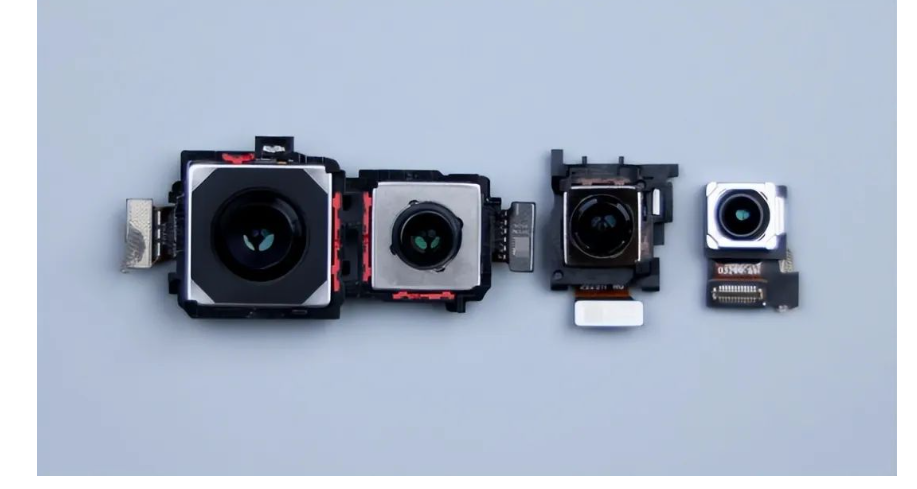

전면과 후면 카메라 4개는 모두 조립됐고 후면 카메라 3개는 모두 롤케이지가 장착되어있습니다.

.5000만 화소 Howe H9000 슈퍼 다이내믹 이글아이 메인 카메라는 초고다이나믹레인지, 조리개 f/ 1.9이며

OIS 광학 보호를 지원합니다.

32 메가픽셀 망원 렌즈는 2.5X 광학 줌, 최대 50X 디지털 줌, 조리개 f/2.4를 지원하고

OIS 광학 이미지 안정화를 지원합니다.

5천만 화소 초광각 렌즈는 122도 초광각 시야각이고 5000만 화소 전면 렌즈는 AF 자동 초점을 지원합니다.

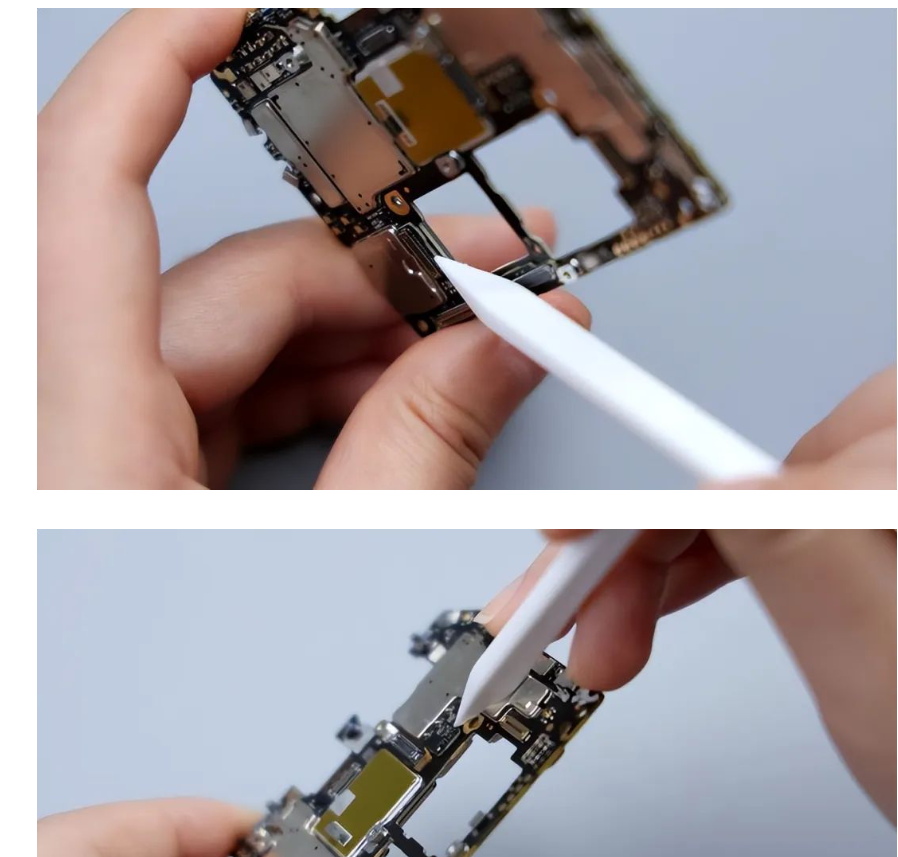

마더보드에는 2개의 고정 나사가 있습니다.

앞에서 언급한 오른쪽 상단 모서리에 있는 나사 외에 메인 카메라와 망원 사이에 또 ​​다른 나사가 눌려져 있습니다.

조립 및 유지 관리를 용이하게 하기 위해 다음 마더보드에 있습니다. 이 두 개의 나사에는 모두 "Y" 로고가 있습니다.







마더보드의 PCB는 매우 얇고 주로 조립 요구 사항을 충족하기 위해 높이를 높이기 위해

많은 인터페이스 위치가 적층되어 있습니다.

마더보드의 핵심 영역은 여전히 ​​단일 레이어 PCB 설계입니다.







모든 BTB 베이스에는 고무 링이나 폼 링이 장착되어 있지 않으며 해당 커넥터에도 없습니다.

마찬가지로 커버의 해당 위치에 폼 패드가 설치되어 있지 않으며

모든 커패시터와 소형 부품이 접착되지 않습니다.

OV 플래그십과 비교할 때 말할 것도 없이 다른 등급의 Xiaomi 휴대폰이라도 최소한 커버 내부에 폼 패드를 설치하여

인터페이스에 대한 적절한 보호를 제공합니다.









반응형

마더보드 측면 B 오른쪽 상단에는 소음 감소 마이크를 위한 둥근 구멍이 있고 그 옆에는 적외선 센서가 있습니다.

Magic6도 적외선 원격 제어 기능을 지원합니다.

 PCB의 상대적으로 약한 위치에 금속 시트를 설치하여 강성을 높이고 조립이나 낙하 시 파손을 방지합니다.

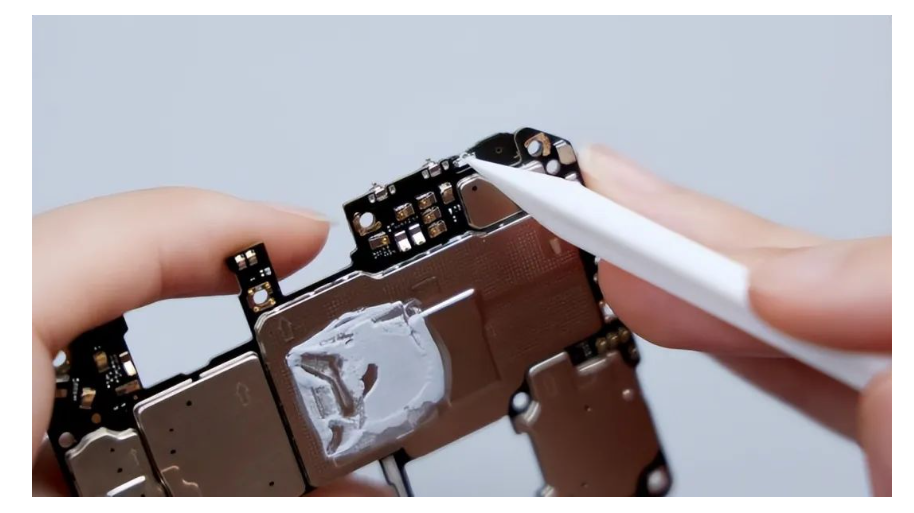

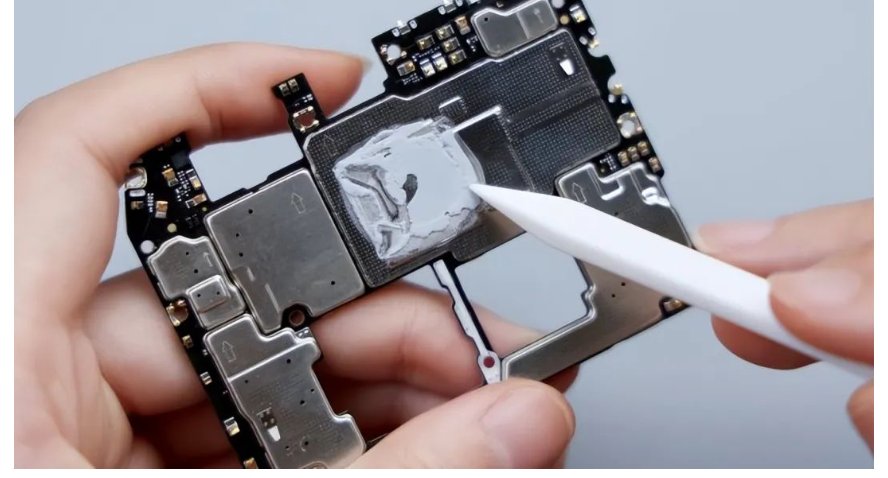

B면의 가장 큰 쉴드는 탈부착이 가능하며, 그 일부가 살짝 올라와 실리콘 그리스로 코팅되어 있는데

프로세서 등 핵심 칩이 위치한 곳일 가능성이 큽니다.

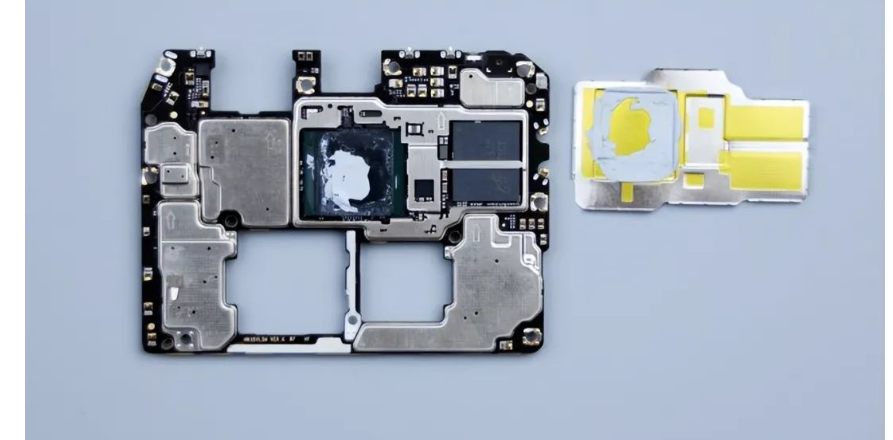

. 마찬가지로 실리콘 그리스가 코팅되어 있는 차폐 커버를 들어 올려 제거합니다.

실리콘 그리스를 닦아낸 후 하단에 인쇄된 마이크론 로고가 LPDDR5X 런닝 메모리이고

더 큰 녹색 칩이 누르는 것을 볼 수 있습니다.

Qualcomm 제품이며 Snapdragon 8 Gen 3 프로세서와 그 옆에 Micron 로고가 있는 다른 하나는

UFS 4.0 플래시 메모리 칩입니다.

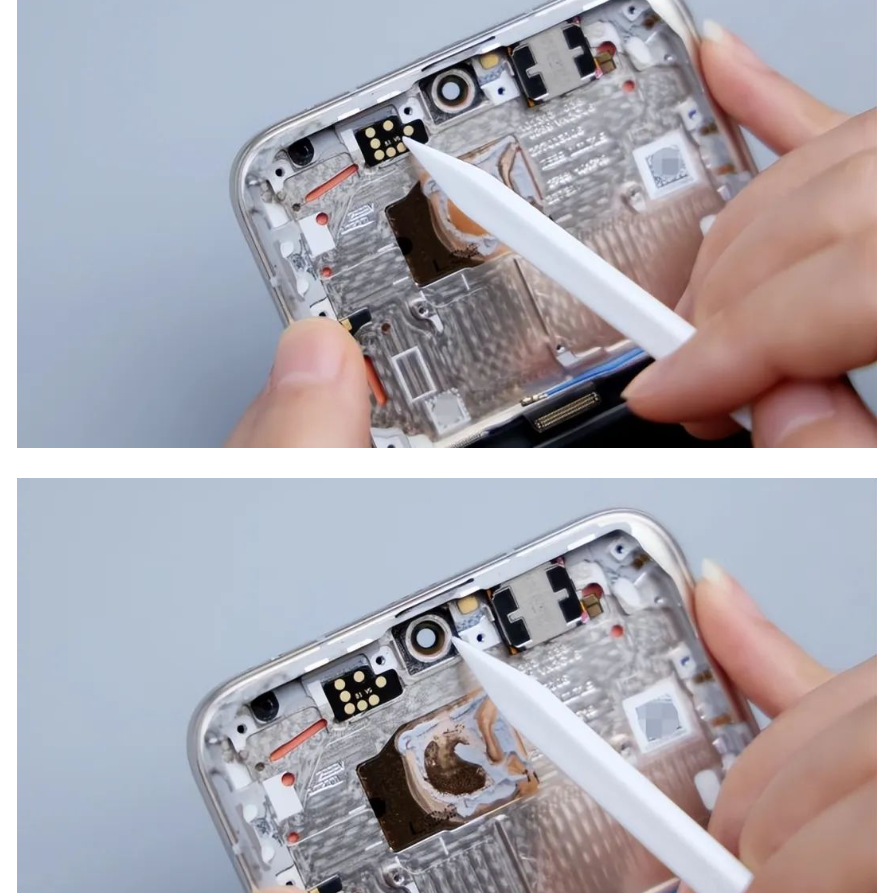

마더보드를 제거한 후 휴대폰의 메인 프레임은 비어 있으며 왼쪽 상단의 검은색 폼 링은 마이크에 해당하고

그 옆의 폼 링은 적외선 센서에 해당하며 여기저기 흩어져 있는 금속 조각은 안테나에 사용됩니다.

왼쪽 하단 모서리에 있는 4개의 접점은 전원 버튼과 볼륨 버튼에 해당합니다.

프레임 중앙 부분이 잘려져 움푹 패인 부분이 생겼는데

그 위에 남아 있는 실리콘 그리스를 보면 마더보드 B면의 핵심 부분에 해당하는 것으로 나타났습니다.



앞서 언급한 바와 같이, 금속 실드의 해당 부분은 약간 볼록하게 되어 있는데

더 많은 수직 공간을 차지하지 않기 위해 이 돌출 부분을 함몰하여 수용함으로써

전체 기계의 두께가 증가하는 것을 방지합니다.

전면 주변광 센서가 통합되어 있는 왼쪽 상단의 검정색 PCB를 들어 올립니다.

스피커는 접착제로 고정되어 있으며 핀셋으로 떼어낼 수 있으며

그 위에 있는 2개의 접점을 이용해 마더보드와 연결됩니다.

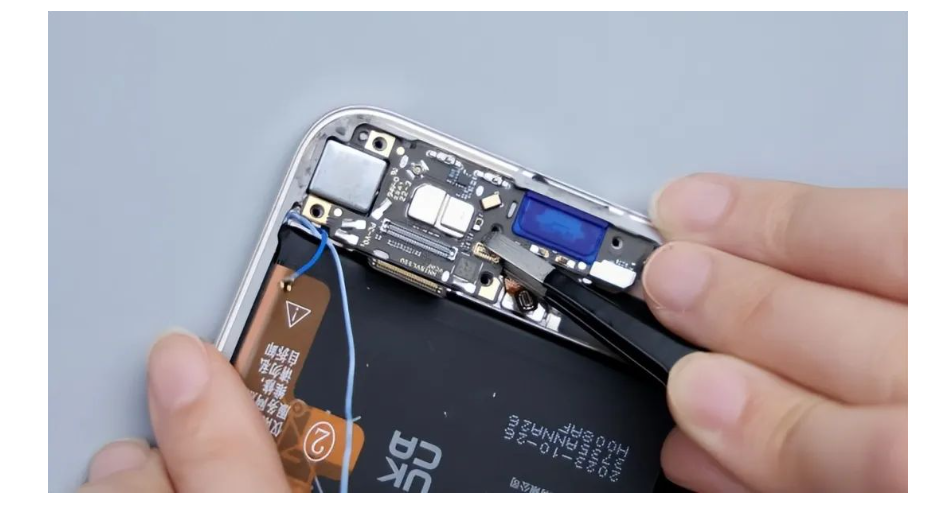

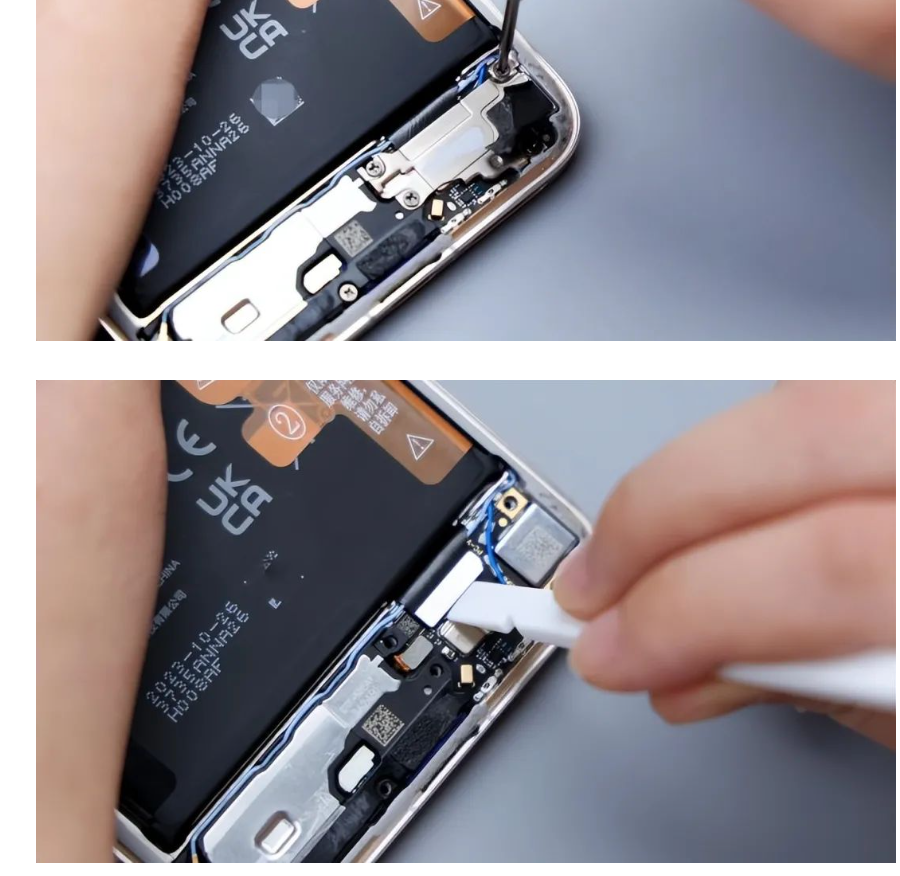

시선을 아래로 돌리고 서브 보드 영역의 모든 고정 나사를 풀고 금속 커버를 들어 올린 다음

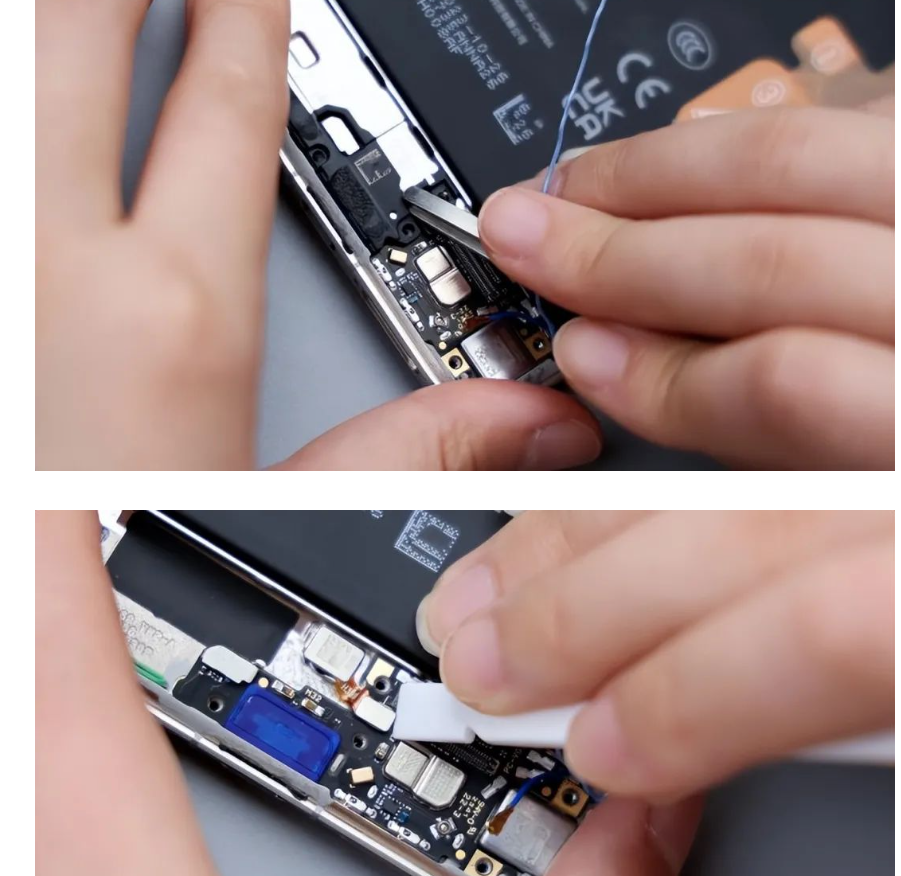

BTB와 메인 및 서브 보드 FPC의 두 동축 라인을 분리한 다음 사운드 캐비티를 들어 올려 제거하고 연결을 분리합니다.

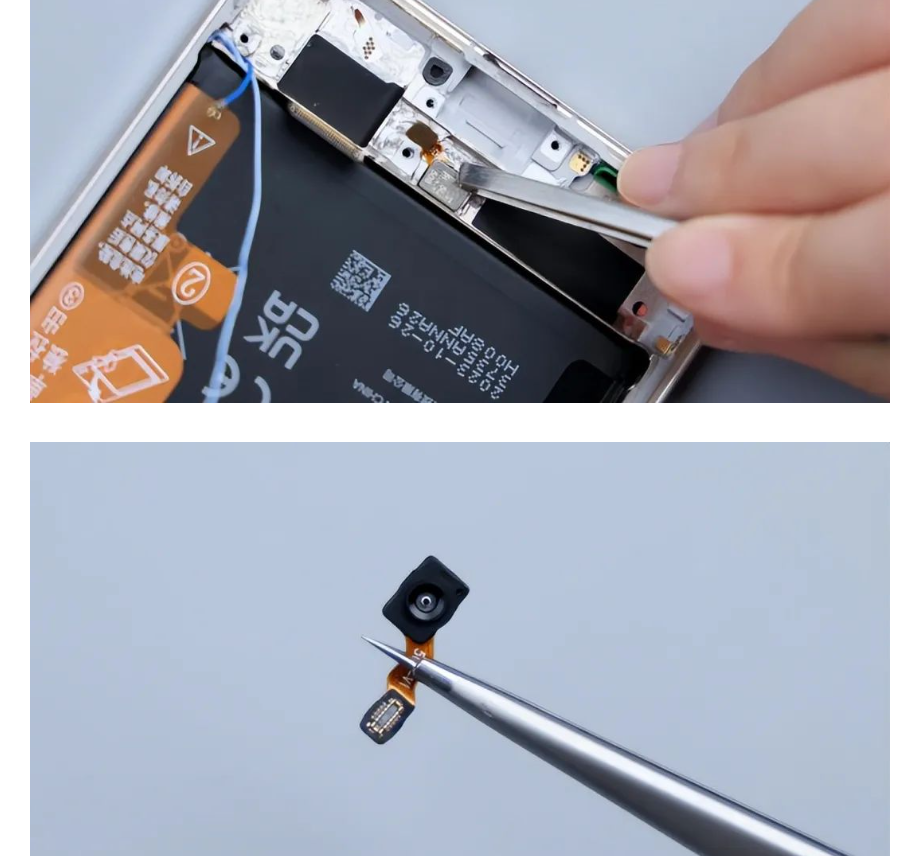

지문인식센서의 BTB와 서브보드로  분리할 수 있습니다.









메인보드 영역과 마찬가지로 서브보드 A 면의 모든 BTB 베이스에는 고무나 폼 링이 없고

구성 요소가 접착되지 않으며 마이크에 금속 커버가 없습니다.

USB 인터페이스는 서브 보드에 통합되어 있으며 먼지와 밀봉을 방지하기 위해 파란색 고무 패드로 포장되어 있습니다.



진동유닛은 접착제로 고정되어 있는데 공급업체는 AAC Technology 이고 사이즈도 0809 규격이므로

업그레이드된 ESA0809 으로 추정됩니다.





옆에 있는 지문인식 모듈을 들어보면 매직6는 단초점 렌즈 솔루션을 사용하고 있습니다.







스피커 위치에는 고무링이 있고, 마이크 해당 위치에는 폼링이 있으며

하단 부분은 핀이 잘못 삽입되어 마이크가 손상되는 것을 방지하기 위해 풀프루프(Fool-Proof) 설계를 채택했습니다.

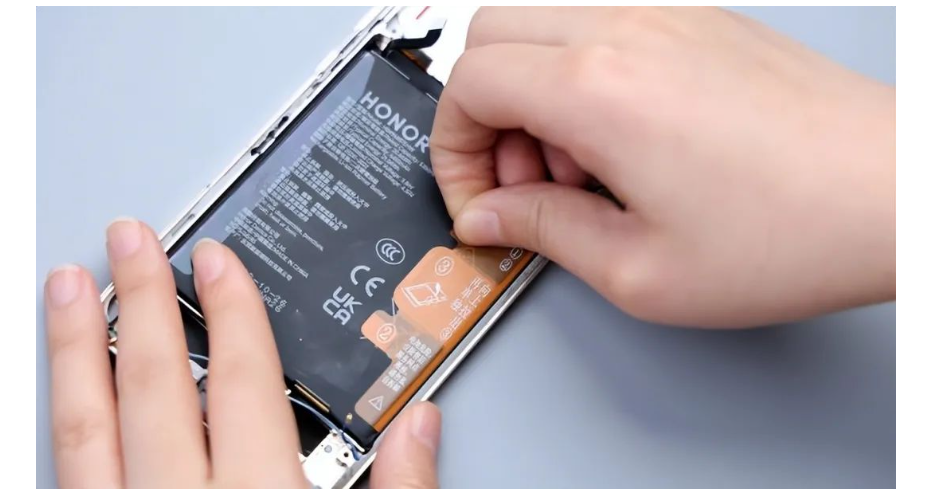

배터리는 쉽게 당기는 퀵 릴리스 디자인을 채택하고 있으며, 지침을 따르면 배터리를 쉽게 제거할 수 있습니다.

Magic6의 배터리 용량은 5450mAh이며 제조사는 Dongguan Xinnengde Technology Co., Ltd. 뒷면의

ATL 로고로 볼 때 배터리 셀 공급업체는 ATL 혹은 CATL입니다.







이로써 아너 매직6의 분해는 기본적으로 완료되었습니다.

전체적인 구조는 특별한 것이 없으며 공통 레이아웃과 배선을 포함한 하드웨어 배포는 비교적 전통적입니다.

하지만 균일하게 굴곡진 4곡면 후면 커버, 종이 질감이 있는 일반 가죽, DECO 영역 라이닝의 모양과 조립,

상대적으로 집중적이고 집적도가 높은 카메라 영역 등 일부 세부 사항에서는 여전히 약간의 차이가 있습니다.

 메인보드와 보조보드의 BTB 베이스 보호, 메인보드 구성요소의 디스펜싱, 완충 폼의 사용 범위 등 사용된

제작 기술과 재료의 세부적인 측면에서 Magic6는 여전히 이러한 측면에서 개선되어야 합니다.



이러한 상황은 주로 비용 제약으로 인해 발생하며

Honor는 눈에 더욱 편안한 초고주파 디밍 스크린, 맞춤형 Eagle Eye 메인 카메라 및 프로세싱 등

사용자 인식이 더욱 강한 핵심 하드웨어에 더 많이 투자했습니다.

프로세서, 실행 중인 메모리, 플래시 메모리 코어 등이 비용 구성 요소의 대부분을 차지합니다.



 전체적으로 Honor Magic 6는 여전히 높은 구성과 고성능에 초점을 맞춘 실용적인 경로를 선택하므로

일부 내부 세부 사항이 단순화됩니다.
