OPPO Find X7을 분해해보았다.

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/8T8GIO04igDhcP7L9qgXTQ

OPPO Find X7首发拆解：最初的设计可能不是现在这样？

============================================================================



 OPPO Find X7은 1월 8일 발매를 하였습니다.







이에 기본형 X7을 다음과 같이 분해해보았습니다.





Find X7은 전면에 쌍곡선 스크린이 있고 후면 양쪽에 큰 곡률이 있는 후면 커버가 있는

요즘 주류 플래그십이 선호하는 모양을 채택했습니다.

Find X7의 일반 가죽 버전은 두께가 약 9mm이고 무게는 약 202g으로 여전히 무겁습니다.

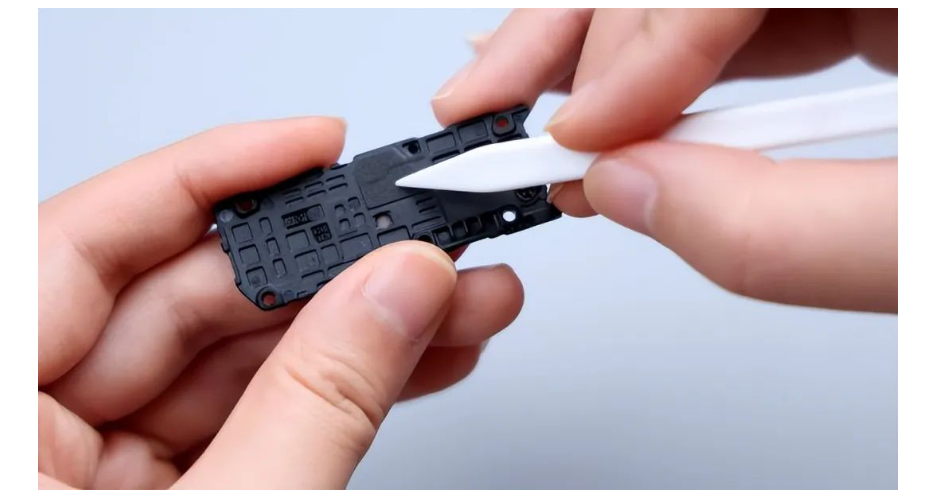

분해를 시작합니다. 종료 후 하단에 있는 SIM 카드 트레이를 꺼냅니다.

외부 가장자리와 배플은 금속으로 만들어져 플라스틱 프레임으로 포장되어 있습니다.

가장자리에 있는 빨간색 고무 링은 방진 및 방수 역할을 합니다.





다음 단계는 일반적인 방법으로 뒷커버를 열고 찰칵 소리를 내며 분해하면 될 줄 알았는데

의외로 이 녀석이 올라오자마자 큰 문제를 일으켰습니다.

뒷면 커버를 3분 동안 가열한 후에는 온도 상승이 눈에 띄지 않습니다. 게다가 상하좌우 틈 하나 찾아볼 수 없었고

플라스틱 픽은 물론이고 금속픽도 속수무책이었다.

밀봉이 너무 단단히 되어있네요







뒷표지를 열려면 윗부분부터만 시작할 수 있다는 것을 알 수 있습니다.

이 부분을 따로 여러 번 가열한 후 경도가 더 높은 얇은 금속 날실 조각으로 교체하고

여러 번 시도한 끝에 마침내 날실 조각을 모서리의 틈새에 삽입했습니다





손에 닿는 피드백의 강도로 볼 때 실런트가 매우 끈적거리고 후면 커버도 매우 단단하게 접착되어 있으며

보강을 위해 내부에 보조 디스펜싱 위치가 있어야 합니다.

 금속 픽을 쓸어낸 후 플라스틱 픽을 사용하여 접착제를 조금씩 제거해야 합니다.

이것이 가장 어렵다고 해도 과언이 아닙니다.

작년에 접해본건데 뒷커버가 제일 떼어내기 힘든 부분이더라구요.. 써본 픽만 봐도 얼마나 어려운지 알겠네요.

플라스틱 픽 3개 사용했는데 다 찢어졌습니다.

2개의 금속 픽도 모두 모양이 바뀌었습니다.





오른쪽 상단에 작은 디테일을 발견했습니다. 가장자리의 흰색 안감이 조금 긁혔습니다.

그제서야 뒷표지의 이 부분이 플라스틱으로 만들어져야 한다는 것을 깨달았습니다.

유리. 일반 가죽 부분은 접착력이 더 강하고 접착제 제거시 손상되기 쉽기 때문에 제거가 더 어렵습니다.

일반 가죽의 가장자리에 여러 개의 작은 상처가 있거나 픽에 의한 긁힘이 있습니다.



첫 번째는 전체 프레임으로 이해될 수 있는 후면 커버 전체를 지지하는 다크 그레이 플라스틱 라이닝,

두 번째는 대부분의 영역을 차지하는 다크 블루 플레인 가죽, 세 번째는 DECO를 담는 투명 쉘입니다.



이 짙은 회색 안감은 Honor 100 Pro, GT5 Pro보다 얇아서 듀얼폰 홈 만들기가 너무 얇아

각각을 나눈다고 볼 수 있을 정도로 아주 얕은 층만 존재합니다.



게다가 이런 두께감도 주변 모서리로 갈수록 감소하는 경향을 보여서 모서리를 비스듬하게 깎은 듯한 느낌을 주는데

더블피스 부분에 비해 전체적인 부분이 작고 안감의 모서리 부분이 외부에서 보이지 않습니다.

일반가죽의 엣지는 안감의 연장선이 아닌 일반가죽 자체의 엣지로

뒷커버 프레임에서 독립된 두 부분으로 뒷커버의 가장자리가 아닙니다.

여기에서 시작하여 뒷 표지의 밀봉 접착제를 만졌다고 생각하며 실제로는 거기에 삽입된 일반 가죽 층이 있습니다.





초박형 플라스틱 라이닝은 두 가지 효과를 가져옵니다. 첫 번째는 조립 효과입니다.

전체 후면 커버는 매우 유연하고 변경 가능하며 핀치만으로 구부릴 수 있습니다.

강한 연성을 가지며, 특히 얇은 가장자리가 있습니다.

넓은 면적과 넓은 커버력, 강력한 접착력으로 뒷면 커버의 밀착력과 흡착력이 더욱 강해 촘촘하게 고정됩니다.



두 번째는 통합 효과로 내부 안감과 이중 조각이 더 잘 맞을 수 있으며

접착제 도포 면적이 넓어서 내부 안감과 거의 일체화됩니다.

특히 일반 가죽 부분은 부드럽고 밀착력도 높으며 흡착력도 좋아지며 안감을 촘촘하게 할수록 촘촘하게 달라붙게 됩니다.





후면 커버를 분리하기 어려운 이유는 세 가지입니다.



첫째, 양쪽의 큰 곡률로 인해 호가 닫히게 되어 픽의 앞쪽 가장자리가 실란트가 아닌

중간 프레임의 호 끝 부분에 접촉하게 되어 틈에 들어간 후 픽이 변형되어 위쪽으로 늘어날 수 없으며

접착제를 제거하는 것이 어려워집니다.





둘째, 중간 프레임 양쪽 가장자리에 홈이 있는데, 뒷커버를 체결할 때 이 홈에 끼워져 픽이 삽입되지 않아 더욱 어렵습니다.





셋째, 접착제의 높은 점도와 여러 보조 독립 분배 위치가 결합되어 난이도가 더 높아집니다.





결과적으로 좋은 점과 나쁜 점 모두 분명합니다.

좋은 점은 뒷커버가 촘촘하게 조립되어 있고 밀봉이 아주 촘촘하게 되어 있어서

공구로 떼어내는데 시간이 오래 걸리고 접착제를 직접 개봉할 확률도 매우 낮으며

이곳으로 먼지나 수증기가 들어가지 않습니다.



아쉬운 점은 분해가 너무 어렵다는 점인데, 사용자가 나중에 배터리를 교체하려고 할 경우

손상 없이 분해하는 것은 기본적으로 불가능하며,후면 커버가 손상될 가능성이 높으며 수리 비용도 상대적으로 높습니다.

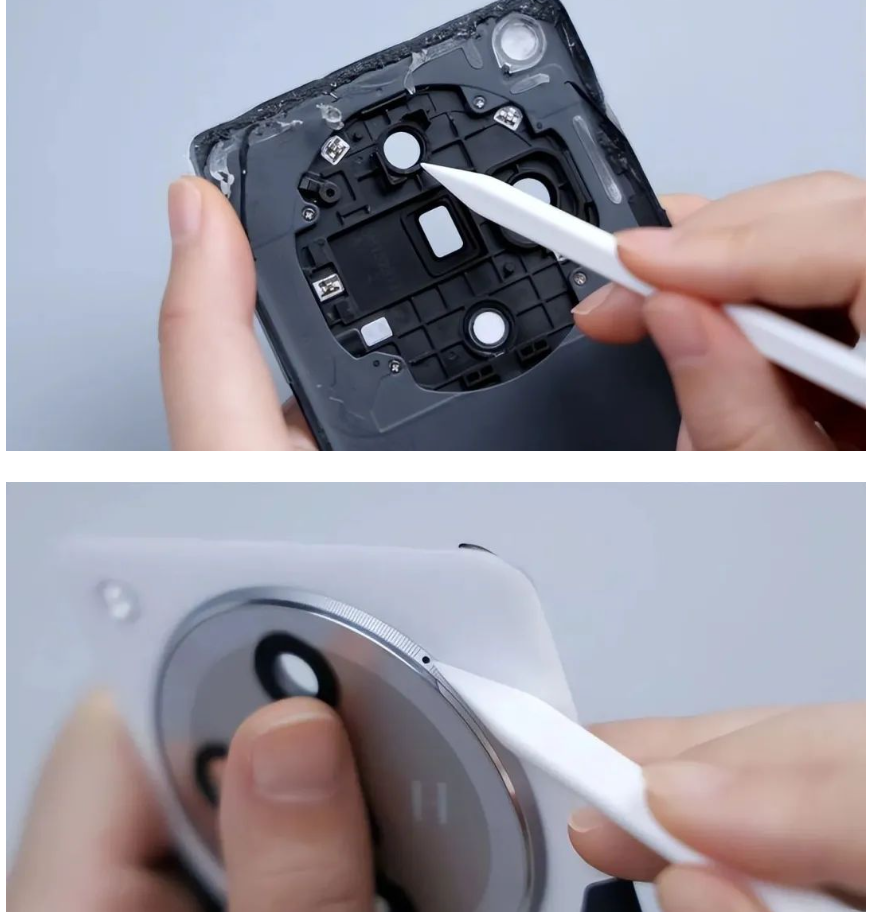

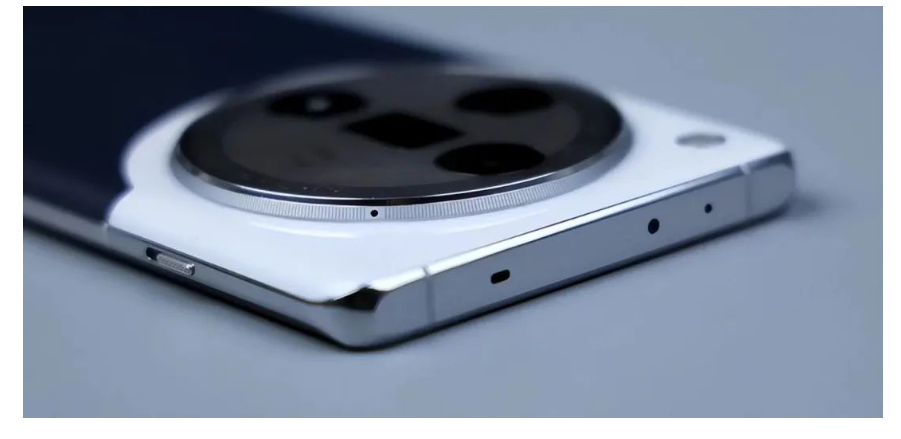

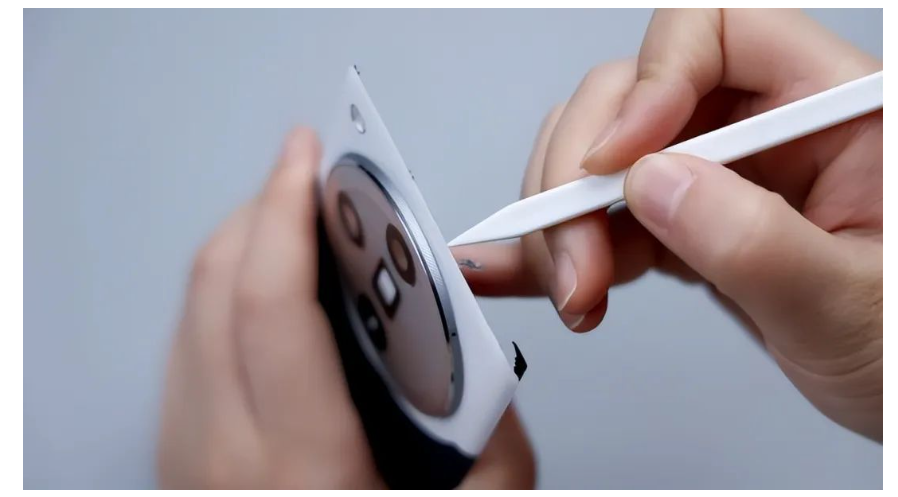

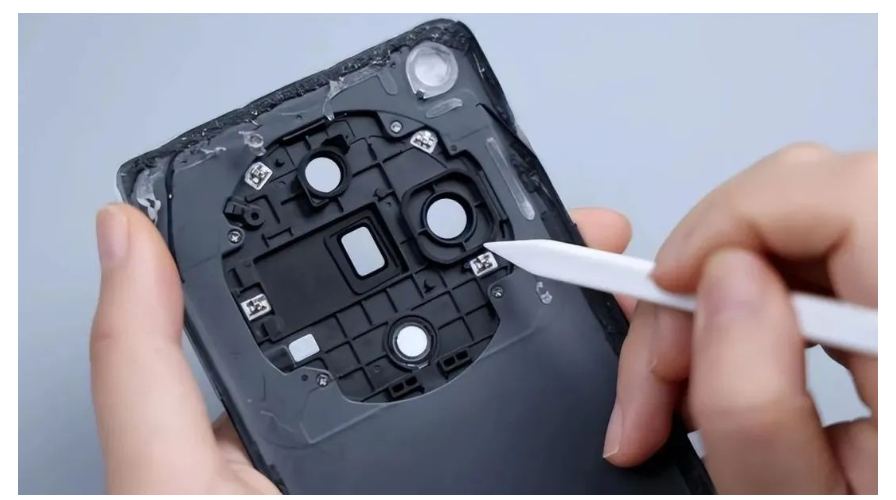

카메라 부위 커버를 살펴보면

4개의 나사와 접착제로 이중으로 고정되어 있으며 인접한 4개의 금속 스프링 조각이 안테나 신호 오버플로를 담당합니다. 접촉 위치와 왼쪽 하단의 빈 공간으로 볼 때 외부는 금속으로 만들어져 있으며 알루미늄 합금 추정됩니다.

 렌즈 위치에는 쿠션 보호를 위한 폼 링이 장착되어 있습니다.





왼쪽 상단 모서리에 작은 폼 링이 있고 아래쪽에 검은색 필터가 희미하게 보입니다.

위쪽으로 대각선 바깥쪽으로 채널이 확장되어 있으며 이 방향을 따라 외부 가장자리의 해당 위치에 둥근 구멍이 있습니다.

일련의 구조적 레이아웃을 분석해 보면 소음 감소 마이크용일 가능성이 분명하며,

휴대폰 본체 커버에서도 소음 감소 마이크로 의심되는 부품이 발견되었습니다.

마이크 2개가 있는 것이 확실하며, 하나는 하단 SIM 카드 슬롯 옆 마이크이고

다른 하나는 상단 안테나 밴드 근처 소음 감소 마이크입니다.



이는 Find X7이 3개의 마이크 디자인을 사용한다는 의미합니다.





카메라 영역의 4개 개구부 중 위쪽 3개는 후면 3개 카메라에 해당하고

아래쪽 1개는 주변광 센서에 해당합니다. 플래시에 해당하는 영역 외부에도 개구부가 있습니다.



 이제 휴대폰 본체를 살펴보겠습니다.

구조는 대부분의 주류 플래그십과 유사합니다.

가장 매력적인 것은 후면 카메라 3개입니다.

커버는 14개의 나사로 고정되어 있으며 망원 렌즈 아래 좌우로 NFC 코일이 관통되어 있습니다.

왼쪽 하단 모서리 옆에 NFC 코일도 있으며 별도의 안테나와 주변 광 센서가 FPC를 통해 내부적으로 연결됩니다.

 중앙에 대형 흑연 방열 패치가 있어 대부분의 배터리 영역을 덮고 있으며

배터리는 여전히 퀵 릴리스 디자인을 사용합니다.



방열필름 상단은 연장되어 마더보드의 BTB 커넥터를 덮고, 하단은 스피커를 덮으면서 좌우 측면도 접착제로 고정됩니다.



양쪽의 접착제를 떼어내고, 커버의 고정 나사를 모두 풀고, 고정을 돕기 위해 주변에 버클이 있으며

핀셋을 사용하여 커버를 들어 올립니다.

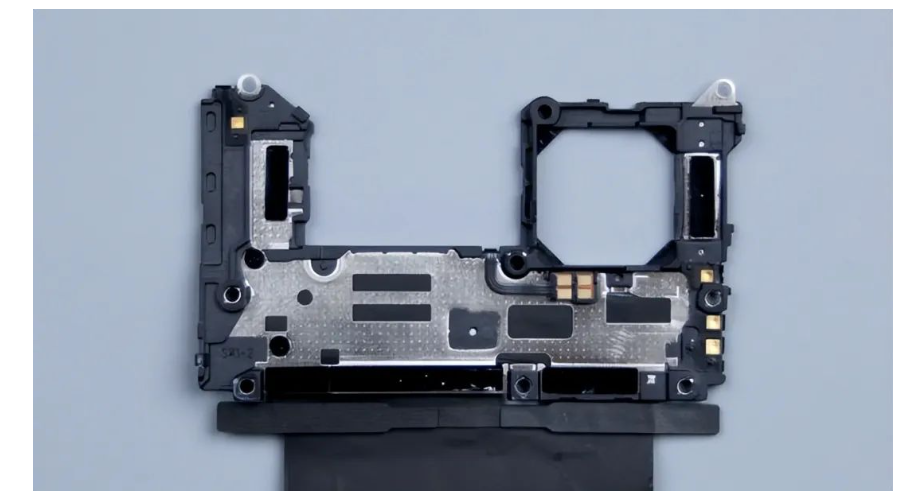

분해해 보니 커버가 상하로 나누어져 있고, 하부는 커다란 금속판으로 감싸져 있는데

하나는 열 방출을 보조하는 기능이고, 또 하나는 신호 오버플로를 보조하는 기능입니다.





왼쪽 상단에 접점이 있고 오른쪽 중간에 NFC 코일을 연결하는 접점이 있는데

오른쪽 하단에 있는 2개의 접점은 안테나 FPC에 해당하고

메인 카메라 아래 4개의 접점은 안테나 FPC에 해당합니다.

반응형



커버 안쪽에 보호 장치가 마련되어 있습니다.

폼의 맨 아래 줄은 마더보드 A 면의 코어 BTB에 해당합니다.

왼쪽 상단과 오른쪽 상단의 폼은 망원 및 기본 카메라의 BTB에 해당합니다.

방열필름 위에도 폼 띠가 있고, 배터리 패널은 모두 완충 및 보호 역할을 합니다.





다시 커버 윗부분을 살펴보고 의심스러운 부분을 들어 올려 뒤집어 보면 모양으로 보아 마이크로 추정됩니다.

내부 좌측상단에 스피커가 있으며 공급업체는 AAC Technology입니다.

하단에 있는 2개의 접점을 통해 마더보드와 연결됩니다.

왼쪽에 4개의 접점이 있어 소음 감소 마이크에 해당하고 가장 오른쪽에 있는 4개의 접점은 플래시에 해당합니다.





옆에 있는 금속 파편은 양극 연결을 담당합니다.

위 중앙의 사각형 폼 링은 전면 렌즈에 해당하고 그 옆의 폼 패드는 완충 및 보호 기능을 하는 BTB에 해당하며

아래에는 작은 흑연 방열 스티커 조각이 눌려져 있습니다.





마더보드의 A면이 선명하게 보입니다.

왼쪽 상단에는 금속 커버로 감싸진 소음 감소 마이크가 있습니다.

오른쪽 상단에는 적외선 센서도 숨겨져 있으며 적외선 리모콘을 지원합니다.

 전면 렌즈는 구리 호일 층으로 덮여 있으며 오른쪽의 빨간색 고무 링은 스피커에 해당합니다.

마더보드에는 초광각 렌즈 왼쪽 하단에 고정 나사 1개가 있습니다.

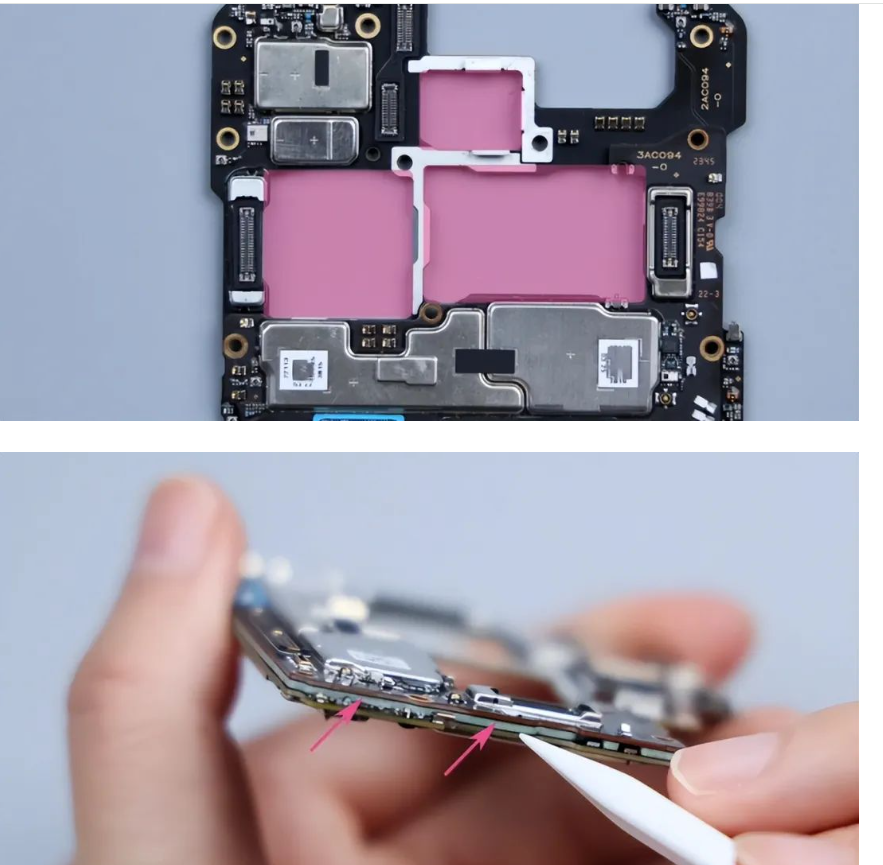

대각선 측면에서 볼 수 있듯이 마더보드는 라미네이트 디자인을 채택하고 있습니다.

A면의 커패시터와 부품은 보호를 위해 접착되어 있으며

오른쪽 하단 모서리에는 메인 보드와 보조 보드를 연결하는 두 개의 동축 선(검은색 하나, 흰색 하나)이 있습니다.

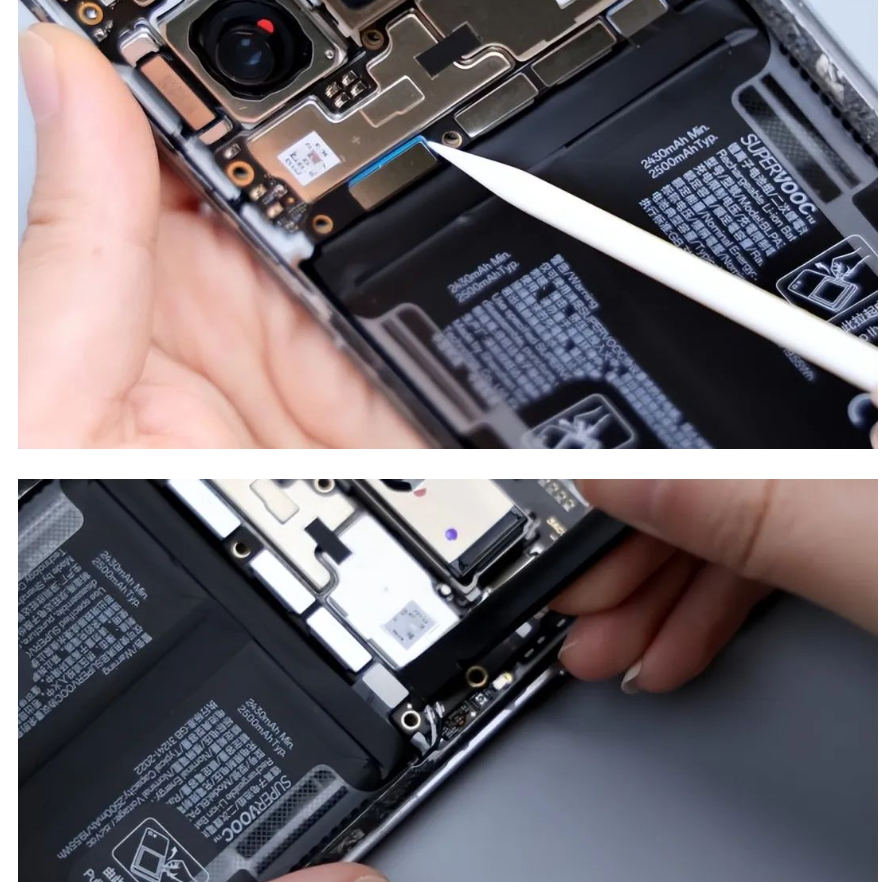

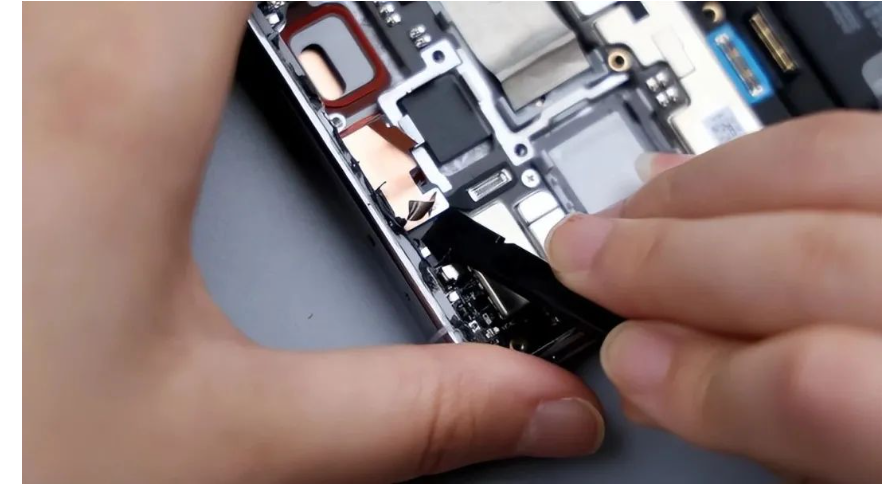

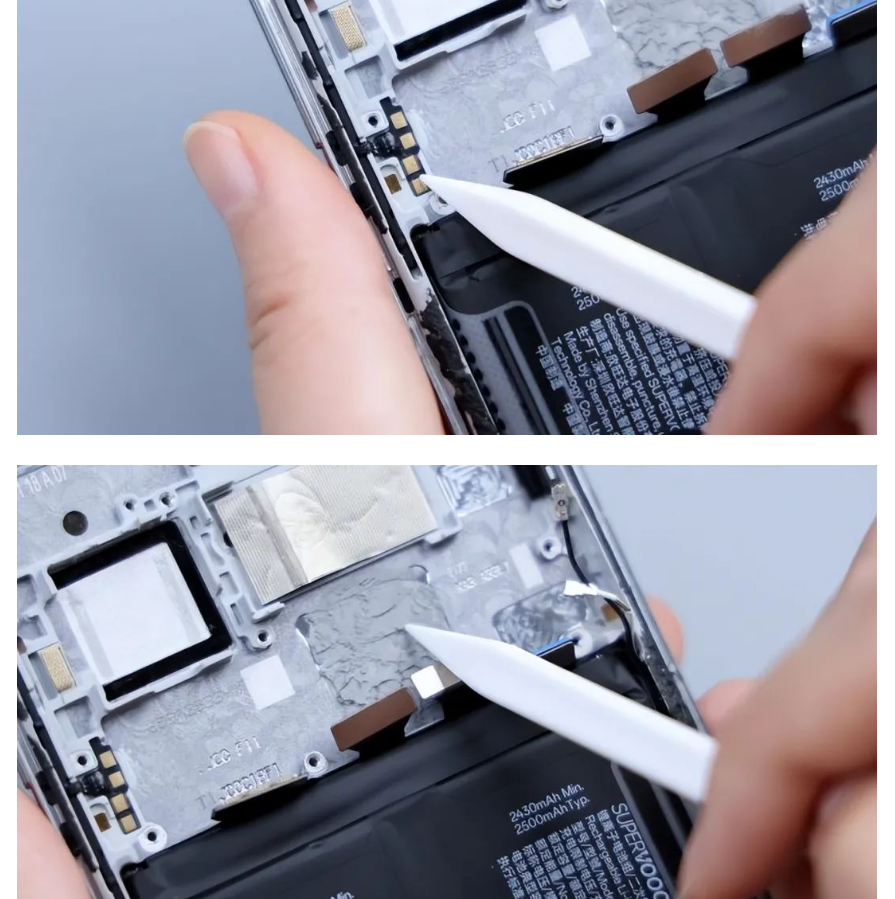

메인 FPC와 보조 FPC의 배터리, USB, BTB, 동축선 2개를 차례로 분리합니다.

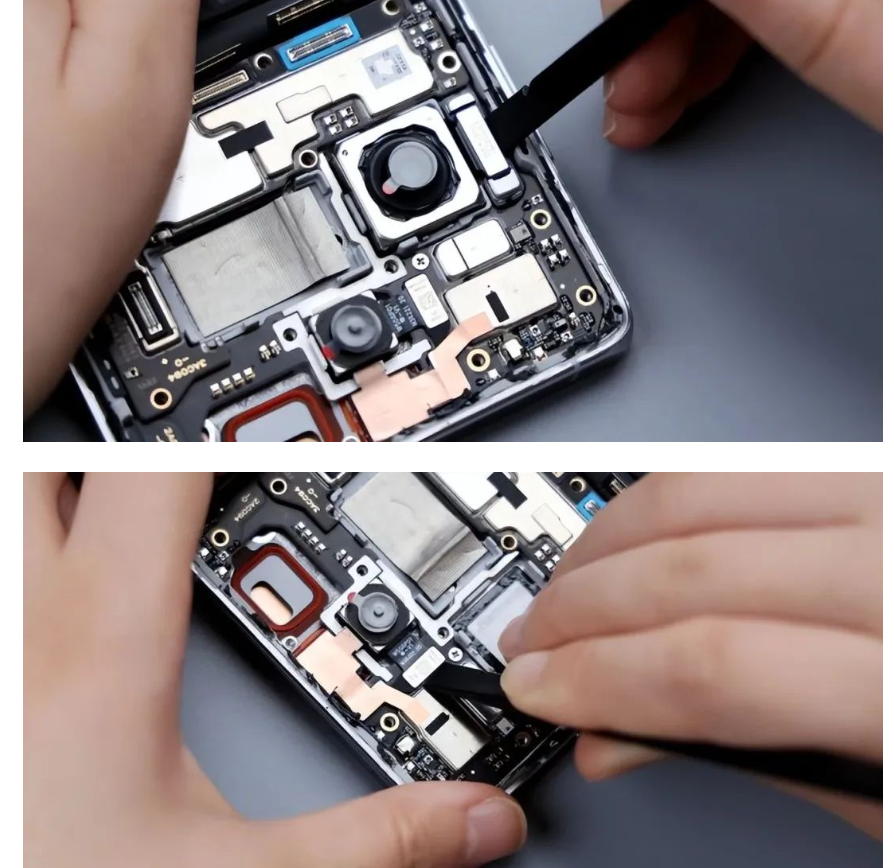

망원 및 메인 카메라의 BTB를 분리합니다.

두 렌즈는 아래에 접착제로 고정되어 있습니다.

초광각 렌즈는 비교적 간단하며 BTB를 분리하면 제거할 수 있습니다.



* BTB는 보드 To 보드 커넥터를 의미하는 것으로 보입니다.





전면 렌즈 뒷면의 동박을 떼어내고 BTB를 분리한 후 꺼냅니다.





 파인드X7에는 전면과 후면 4개의 카메라가 탑재되었습니다.







이번 업그레이드의 핵심은 이미징 시스템으로, 5000만 화소 소니 LYT-808 메인 카메라는

원플러스 12, GT5 프로와 동일하며, 1/1.4인치 및 OIS 입니다.

23mm 환산 초점 거리와 조리개 f/1.6, DCG HDR 모드를 지원합니다.

64 M OmniVision  OV64B 잠망경 망원 렌즈는 작년에 큰 인기를 얻었으며

Huawei P60 Pro, OPPO Reno10 Pro+ 및 vivo X100 Pro에 동일하게 사용된 솔루션입니다.



메인 카메라는 Redmi Note 12 Turbo 및 Redmi Note 12T Pro도 사용된 바 있는 OV64B로서

1/2인치 크기, 플로팅 프리즘 손떨림 방지, 통상 초점 거리 70mm, 최소 초점 거리 25mm, 조리개 f/2.6을 사용합니다.

50 M 픽셀 Samsung JN1 초광각 모듈 센서 영역 1/2.8인치/ 환산 초점 거리 15mm, 조리개 f/2.0,

32 M Sony LYT-506 전면 렌즈는 AF 자동 초점 지원합니다.

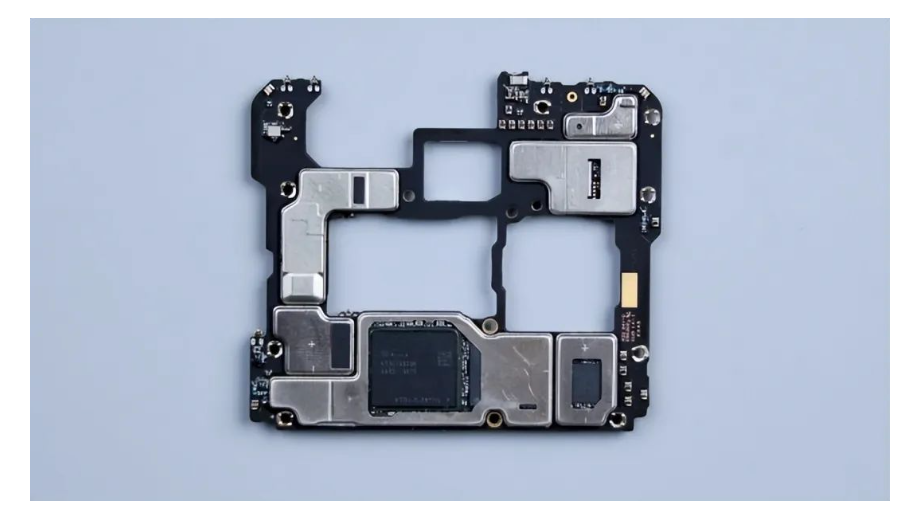

계속해서 분해를 진행하고 마더보드의 고정 나사를 풀고 마더보드를 들어 올려 꺼냅니다.







A면에도 보호 조치가 적용되어 있으며 위에서 언급한 접착제 도포 외에도 모든 BTB는 고무 링으로 보호됩니다.



그중 배터리의 고무링이 커넥터 한쪽 끝에 있습니다.

렌즈 모듈의 돌출부와 본체의 두께를 조절하기 위해 Find 를 사용하여 칩과 부품을 조립합니다.

이전에 숨겨져 있던 적외선 센서를 이제 선명하게 볼 수 있으며 전면 렌즈의 BTB 베이스 바로 위에 위치합니다.



마더보드의 B 면에는 구리 호일 두 조각이 있고 왼쪽 하단에는 큰 실리콘 그리스 조각이 있습니다.

해당 금속 실드는 제거 가능하며 B 면의 커패시터와 구성 요소도 접착되어 있습니다.

보호 조치는 그들 중 누구도 소외되지 않도록 하는 것입니다.





동박을 떼어내고 금속 실드를 들어 올리면 하이닉스 로고가 있는 것이 16GB LPDDR5X 런닝 메모리이고

그 아래에 조금 더 큰 녹색 칩이 있는데 이는 MediaTek의 Dimensity 9300 프로세서입니다.

눈에 보이는 검은색 칩은 1TB UFS4.0 플래시 메모리입니다.

더 오른쪽에는 MediaTek 로고가 인쇄되어 있으며 MT6639 무선 주파수 IC가 있습니다.

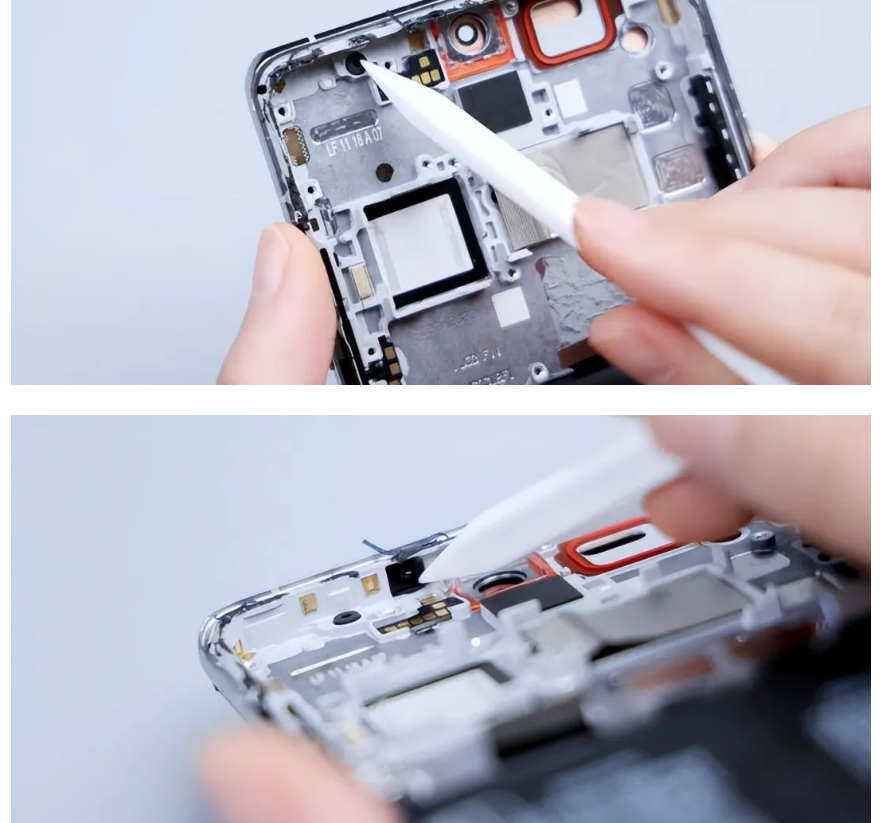

마더보드를 꺼낸 후 프리 메탈 롤 케이지의 왼쪽 상단에 소음 감소 마이크의 원형 완충 폼이 보입니다.

해당 위치에 사각형 폼이 있고 오른쪽 검정색 부분 구성품은 3단 스위치 조립체로

망원렌즈 아래에 강화용 접착제로 압착된 전도성 천 조각이 있습니다.

메인 카메라 아래 검정색 부분도 접착식입니다.

오른쪽에 4개의 접점이 있으며, 전원 버튼과 볼륨 버튼에 해당하는 프로세서의 해당 위치에

다량의 실리콘 그리스 잔여물이 보입니다.

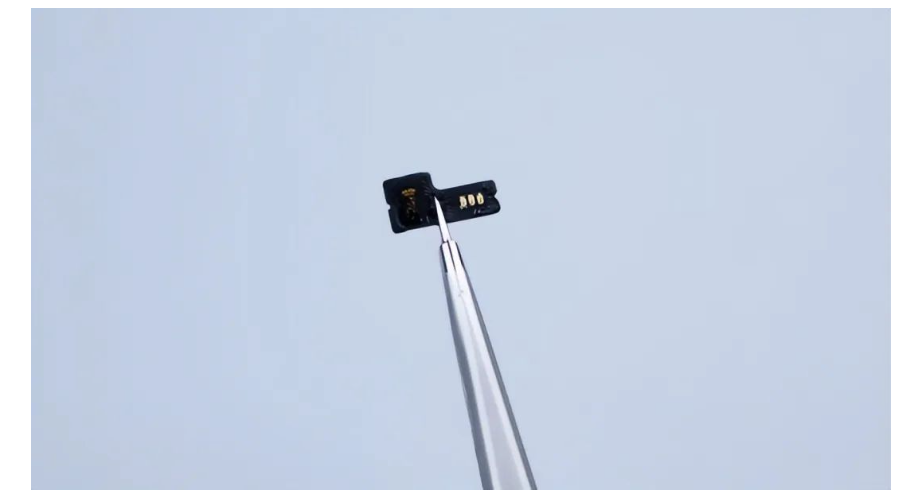

전면 렌즈 옆에 있는 검정색 PCB를 들어 올리면 후면에 전면 조도 센서가 통합되어 있습니다.

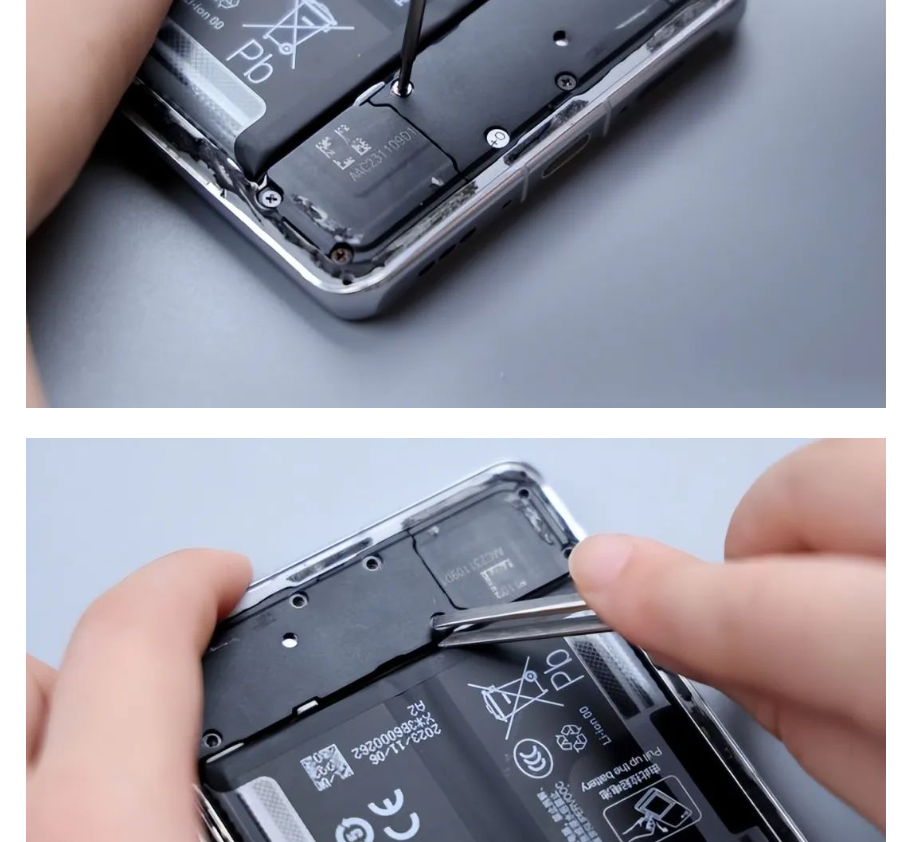

시선을 아래로 돌려 서브보드 부분의 고정나사를 모두 풀어주세요.

상부커버와 마찬가지로 2개로 나누어져 있습니다.







긴 덮개를 들어 올려 제거하면 내부에 USB 인터페이스를 보호하는 FPC를 채우는 폼 조각이 있습니다.





화면, 메인보드와 보조보드 FPC, 지문인식 BTB를 순서대로 분리한 후 검은색 동축케이블을 연결하고

보조보드를 배터리 쪽에서 들어올려 그 뒤에 흰색 동축케이블을 연결합니다.

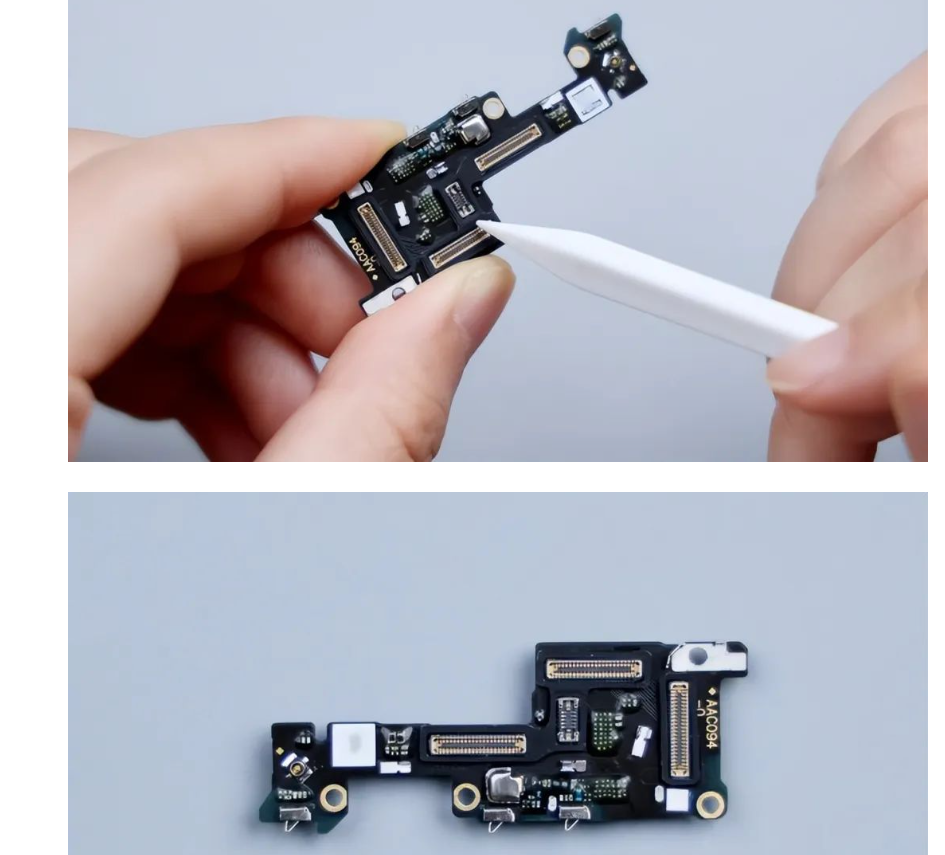

서브 보드의 작은 면적에도 불구하고 보호 조치도 마련되어 있으며

모든 BTB 베이스는 고무 링으로 보호되고 커패시터와 구성 요소도 접착되어 있습니다.







후면 USB 인터페이스의 해당 위치는 금속 시트로 강화되었으며

마이크는 금속 커버로 감싸져 잘못된 핀 삽입으로 인한 손상을 방지합니다.





Type-C 인터페이스는 보조 보드에 통합되지 않고 FPC를 통해 마더보드에 직접 연결되며

먼지와 밀봉을 방지하기 위해 가장자리에 빨간색 고무 링이 있습니다.

 사운드 챔버를 들어 올려 제거해보면 마더보드 영역의 스피커와 마찬가지로 AAC 기술입니다.

 두 개가 스테레오 듀얼 스피커 조합을 형성하며 진동 장치는 접착제로 고정되어 있고

 공급업체는 AAC Technology, 모델 ELA0809입니다.



지문인식 모듈도 분해가 가능하며, Find X7은 단초점 렌즈 솔루션을 사용합니다.

프리 프레임에는 먼지와 밀봉을 방지하기 위해 스피커 위치에 빨간색 고무 링이 설치되어 있습니다.

마이크의 해당 위치에 폼 패드가 있고 스크린 FPC는 빨간색 고무 패드로 고정됩니다.









배터리 분리에는 별도의 도구가 필요하지 않으며, 그림에 따라 이지풀 접착제를 떼어낸 후

위로 들어올려 배터리를 분리하세요.

Find X7 배터리는 5000mAh에 해당하는 용량의 듀얼 셀 디자인을 사용합니다.

제조업체는 Sunwanda Electronics Co., Ltd.이며 뒷면 라벨에서 배터리 셀 공급업체는 Ningde New Energy인 ATL입니다.

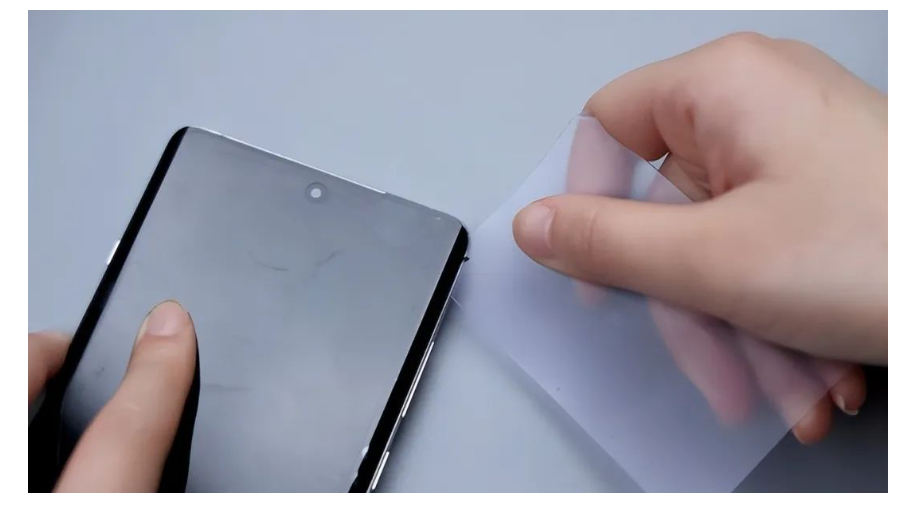

스크린을 제거하고 가열한 다음 모서리부터 시작하십시오.

실링 접착제는 후면 덮개의 접착제와 동일하며 모서리에 케이블이 있으므로 각별히 주의해야 합니다.





주변 접착제를 청소한 후 FPC를 고정하고 있는 빨간색 고무패드를 꺼내면 스크린을 분리할 수 있습니다.







  내부는 구리 호일로 덮여 있으며 상단 중앙에는 전면 렌즈용으로 완전히 투명한 둥근 구멍이 있습니다.

  대각선 아래에 있는 두 개의 정사각형 반투명 구멍은 전면 주변 광 센서에 해당합니다.

  하단의 사각형 개구부는 단초점 렌즈 지문 모듈 위치입니다.

  조금 놀라운 점은 상단에 사각형 구멍이 있다는 점입니다.



  모양과 위치로 볼 때 초박형 스크린 지문인식 모듈용일 가능성이 가장 높습니다.

  즉, 화면 자체가 초음파 지문을 지원한다는 것입니다.

  Find X7의 원래 디자인에서는 초박형 스크린 지문을 사용했을 수도 있다고 과감히 추측할 수 있지만

  나중에 엔지니어링 기계가 완성되면서 단초점 렌즈 솔루션으로 변경되었습니다.



드라이버 보드 우측 하단에 칩이 있는데 시놉시스의 터치 IC이며 모델은 S3910P로 이전 세대 파인드 X6 프로와 동일하다.





스크린을 제거하면 미들 프레임의 금속 롤 케이지도 노출된다.

특히 중앙에 있는 큼직한 흑연 방열 스티커가 눈길을 사로잡으며

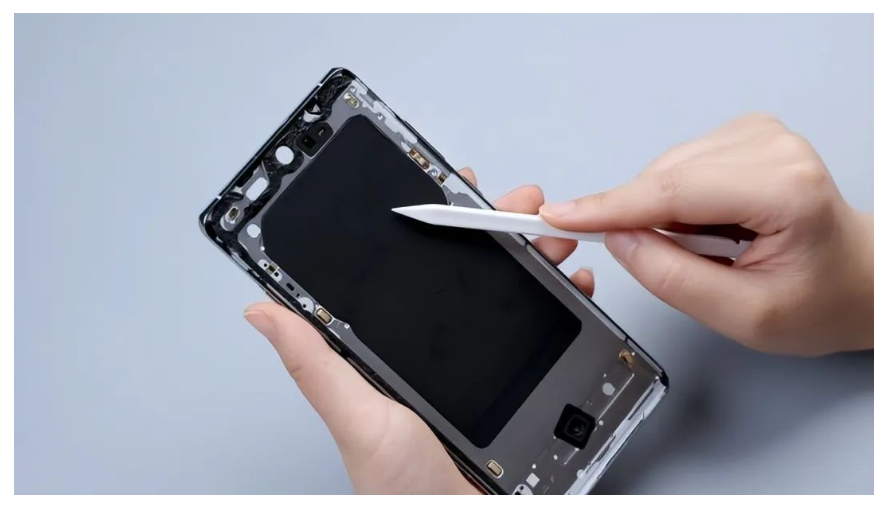

그 주변에 넓은 면적의 접착제 잔여물이 보입니다.

접착력이 매우 강해 스크린 조립이 안정적으로 이루어지도록 할 수 있습니다.

 주변광 센서 위치와 화면 지문은 쿠션 처리되어 폼 링으로 보호됩니다.

흑연 방열 스티커를 떼어내고 그 아래에는 스테인레스 스틸 VC 증기 챔버가 있는데

모양으로 볼 때 면적은 Find X6 Pro보다 약간 더 커야 합니다.

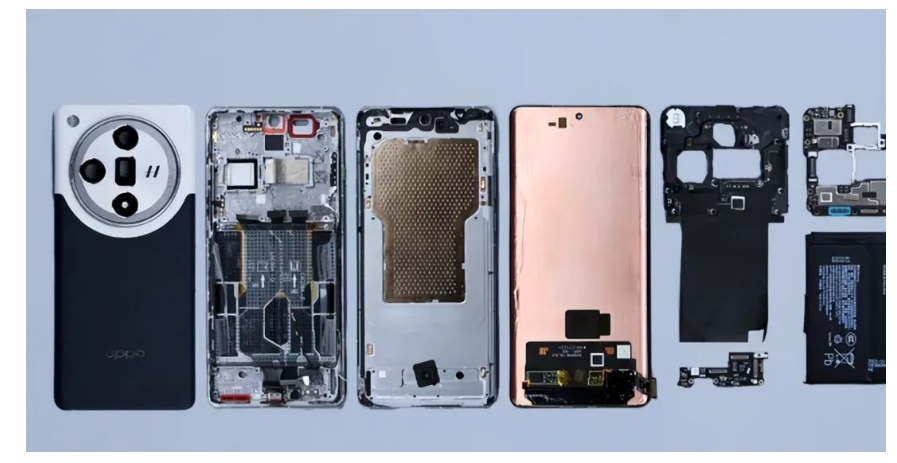

이로써 OPPO Find X7의 분해가 기본적으로 완료되었습니다.

플래그십 폰인 만큼 파인더 구성품은 모두 접착 처리되었으며

내부에는 해당 구성품과 BTB 커넥터를 보호하기 위해 다량의 완충 폼이 사용되었습니다.
