2026. 2. 23. 07:03ㆍ중국 휴대폰
다음은 중국 매체의 기사를 번역/ 요약한 것입니다.
원문: https://mp.weixin.qq.com/s/Fd2_KRjBaFOj_rrlQUDNoA
https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HBT-c2mjqB9Sc7gHgnacLSR7dH3aOm8pFrwkhAW5&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FFd2_KRjBaFOj_rrlQUDNoA
环境异常 当前环境异常,完成验证后即可继续访问。
mp.weixin.qq.com
===================================================================================
ChargerLAB은 DJI로부터 DJI Osmo Mobile 8 스마트폰 짐벌을 입수했습니다.
이 스마트폰 짐벌은 확장봉과 삼각대가 통합되어 있으며, 360° 수평 무제한 위치 조정을 지원하고,
Apple DockKit 및 HarmonyOS 지능형 추적 초점 기능을 지원합니다.
또한 짐벌 핸들 내부에 확장봉이 있고 핸들 하단에 삼각대가 내장되어 있어 손으로 들거나 테이블에 놓고 사용하기 편리합니다.
이 짐벌은 3축 설계로 팬, 피치, 롤 움직임을 지원합니다.
DJI의 7세대 이미지 안정화 기술을 활용하여 손실 없는 이미지 안정화를 제공하며
로우 앵글 및 하이 앵글 전환, 전면 및 후면 카메라 원클릭 전환을 통해 고화질 영상 촬영이 가능합니다.
자석식 퀵 릴리스 후면 스티커, Mic Mini 송신기, 휴대용 삼각대, 트래킹 키트와 함께 사용할 수 있습니다.
이 짐벌은 USB-C 충전 포트를 사용하며, 최대 10시간 사용 가능한 3350mAh 배터리가 내장되어 있고,
휴대폰 충전도 지원합니다.
짐벌 핸들에는 조이스틱과 다이얼이 있어 사용자 경험을 크게 향상시킵니다.
아래에서는 DJI Osmo Mobile 8 모바일 짐벌의 내부 설계 및 구성 요소를 살펴보기 위해 분해해 보았습니다.
DJI Osmo Mobile 8 스마트폰 짐벌 언박싱

제품 모델명, 제품명 및 사용 시나리오가 포장 상자 앞면에 인쇄되어 있습니다.

뒷면에는 제품의 주요 판매 포인트와 제조업체 정보가 인쇄되어 있습니다.

포장 상자 하단에는 제품 정보, MFI 로고 및 일련 번호가 인쇄되어 있습니다.

패키지에는 USB-C 케이블 두 개(긴 케이블 하나, 짧은 케이블 하나)가 포함되어 있습니다.

짐벌은 보관용 가방에 포장되어 있습니다.

DJI Osmo Mobile 8 스마트폰 짐벌의 저장 구성,
특히 자석식 스마트폰 클립과 DJI OM 다기능 트래킹 모듈 설치 과정을 살펴보겠습니다.

짐벌 하단의 삼각대를 펼쳐서 사용법을 시뮬레이션해 보세요.

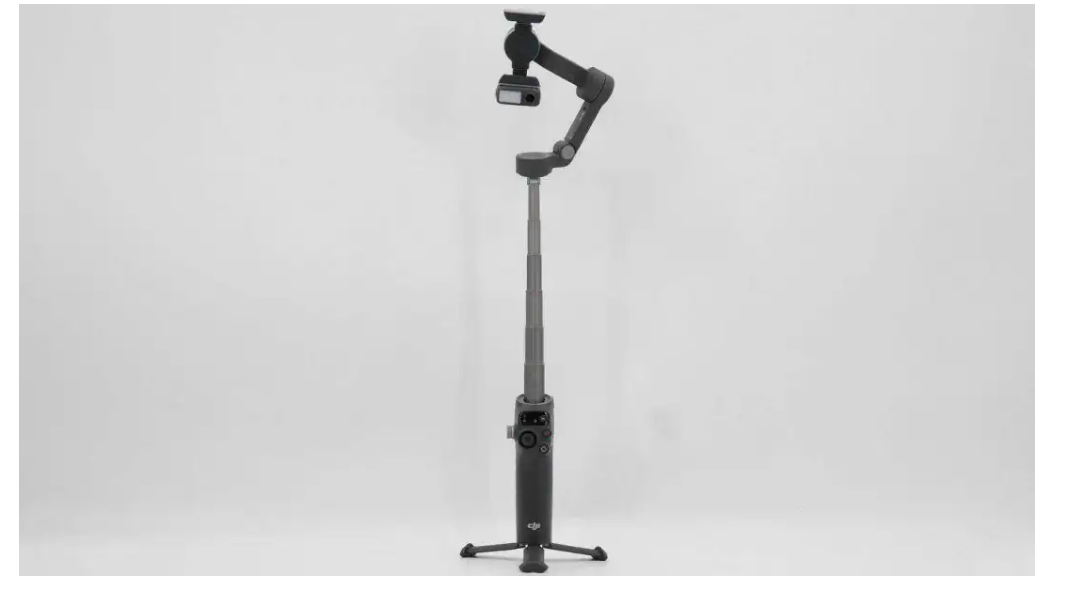

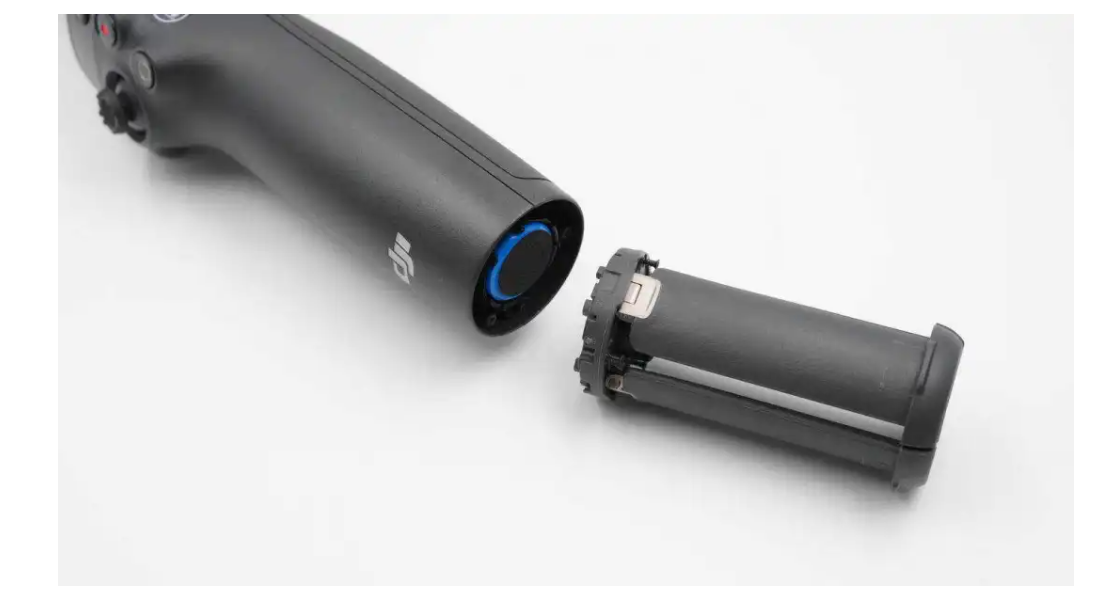

내장된 연장봉을 당기면 하단에 삼각대 구성이 나타납니다.

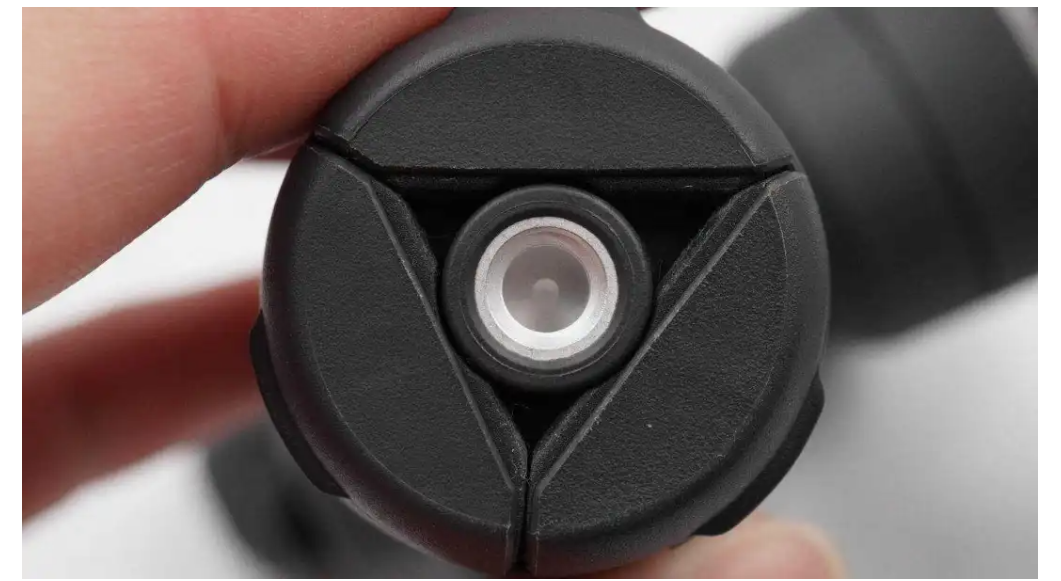

기기 하단에는 장착용 나사 구멍이 있습니다.

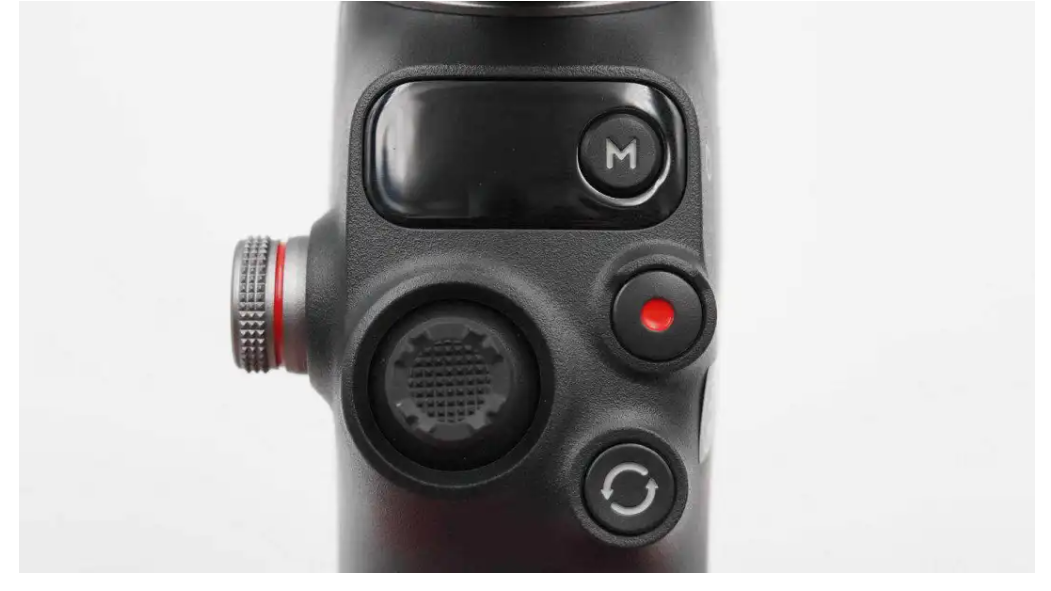

짐벌 전면에는 표시등, 조이스틱, 스위치 버튼, 촬영 버튼, 전원 버튼 등이 포함된 제어 패널이 있습니다.

조이스틱에는 손쉬운 위치 조정과 마찰력 증가를 위해 돌출된 부분이 있습니다.

짐벌의 왼쪽 측면에 다이얼이 있습니다.

왼쪽 측면에는 USB-C 충전 포트도 있습니다.

NFC 태그를 오른쪽 측면에 부착하세요.

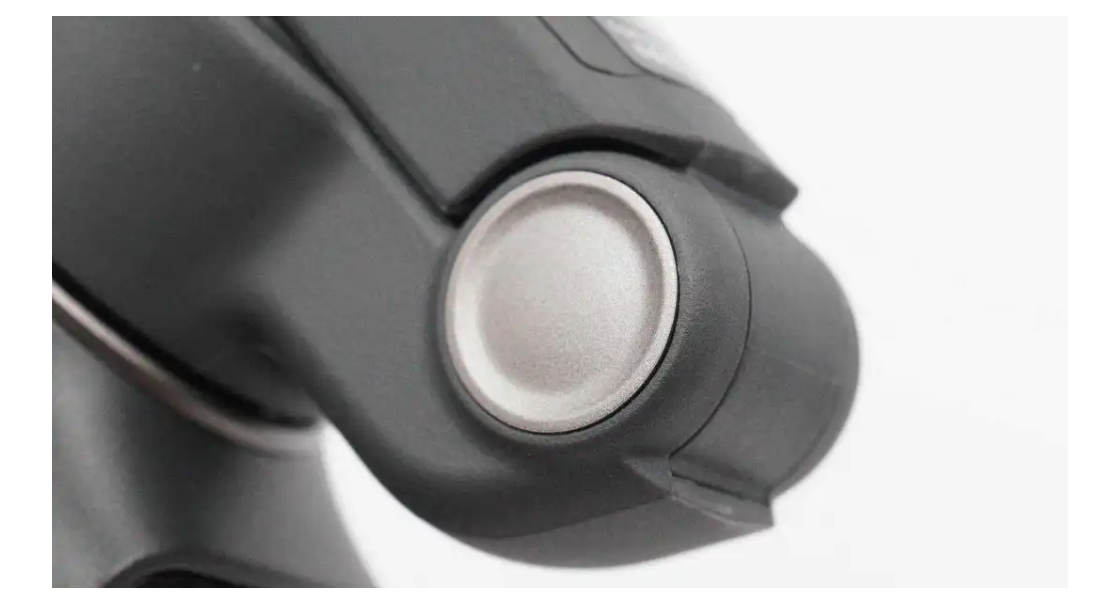

짐벌 앞쪽에 트리거 버튼이 있습니다.

방아쇠 버튼 위쪽에는 위치 고정용 홈이 있으며, 그곳에 알림 스티커가 부착되어 있습니다.

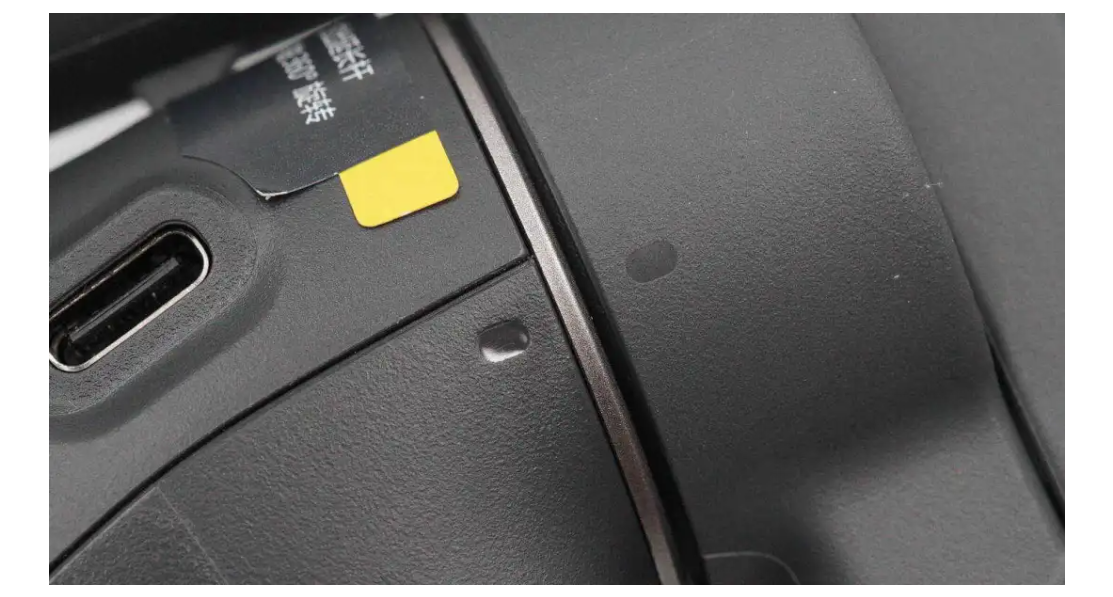

동체 측면에 있는 이동축 위치 표시를 근접 촬영한 사진입니다.

짐벌 상단에는 작동 상태 표시등이 있습니다.

짐벌의 접이식 축은 금속으로 만들어졌습니다.

측면 위치 표시의 클로즈업 사진입니다.

제품 정보는 샤프트 안쪽 벽에 인쇄되어 있습니다.

Osmo Mobile 8 휴대폰 짐벌
배터리 전압 3.6V ⎓ 3350mAh, 12.06Wh
심천 DJI 오스모 테크놀로지 유한회사

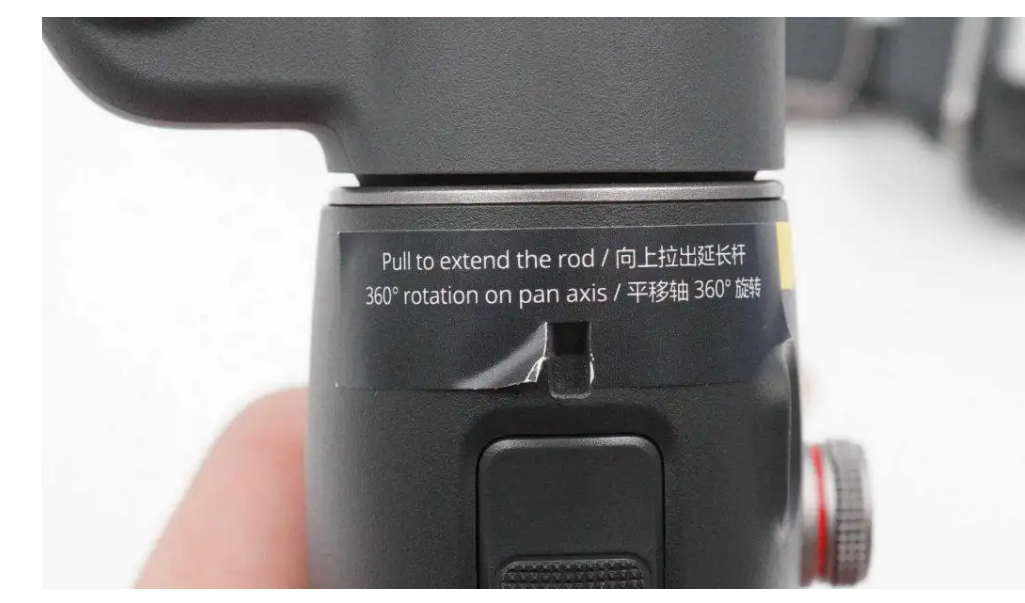

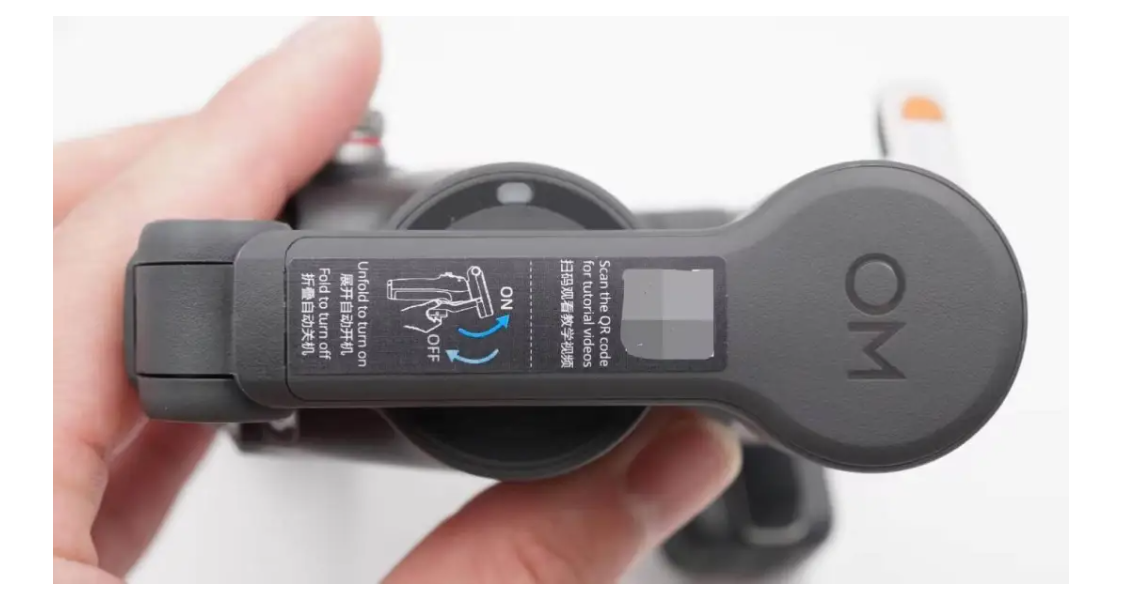

제품 사용 방법을 나타내는 스티커를 샤프트 벽 외부에 부착해야 합니다.

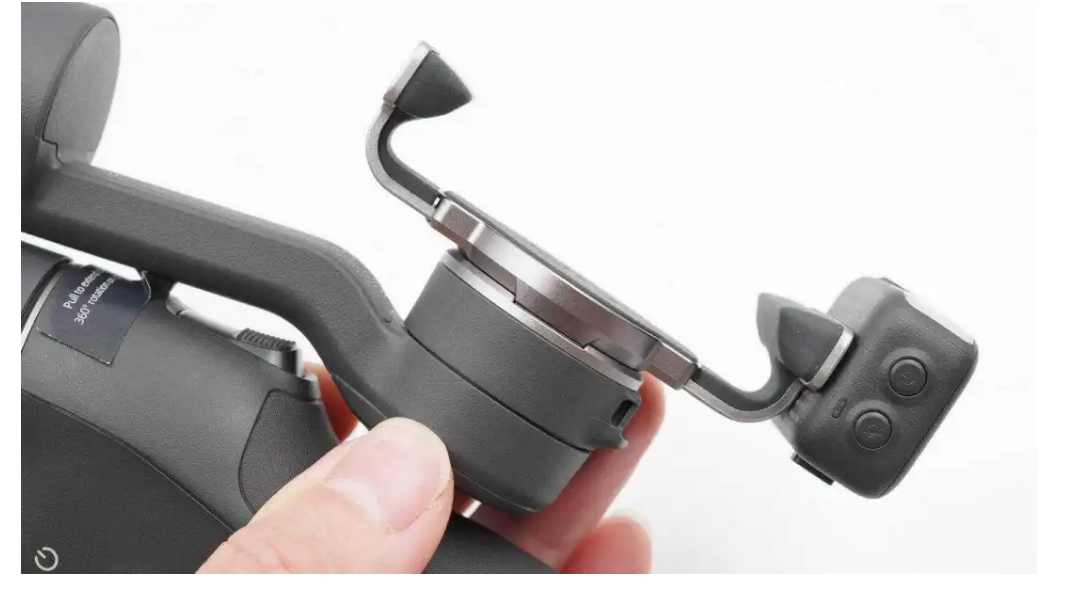

휴대폰 클립은 자석으로 고정됩니다.

휴대폰 짐벌에는 연결 지점이 있습니다.

측면에 USB-C 출력 포트가 있습니다.

균형추 장착 구멍의 근접 사진.

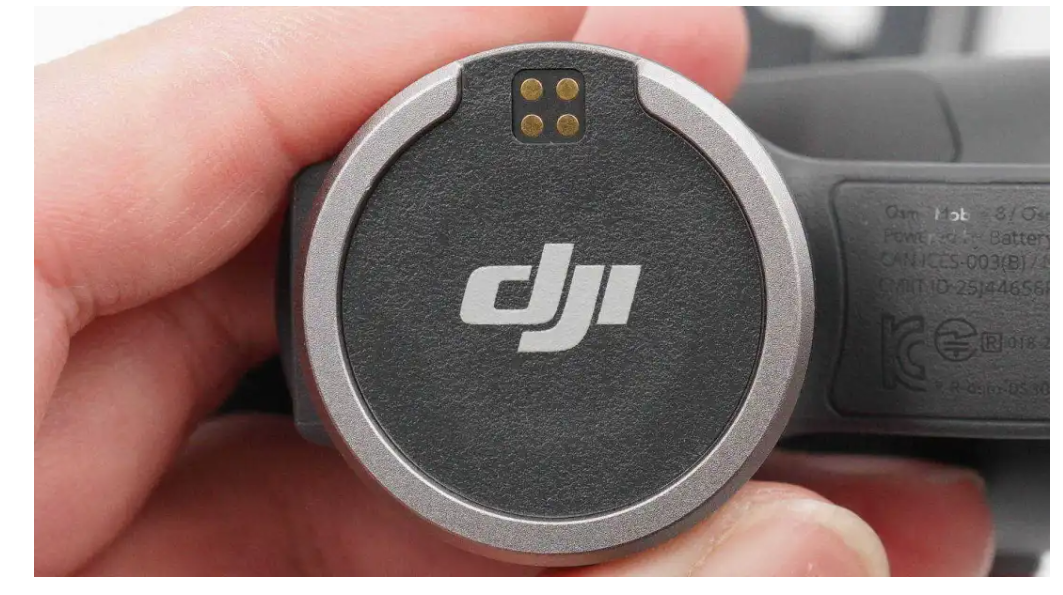

자석식 휴대폰 거치대 뒷면에는 포고 핀이 달려 있습니다.

휴대폰 거치대 고정 암 안쪽에는 휴대폰을 안전하게 고정하고 보호하기 위해 경사진 부드러운 고무 패드가 장착되어 있습니다.

자석식 휴대폰 거치대는 측면에 접촉점이 있습니다.

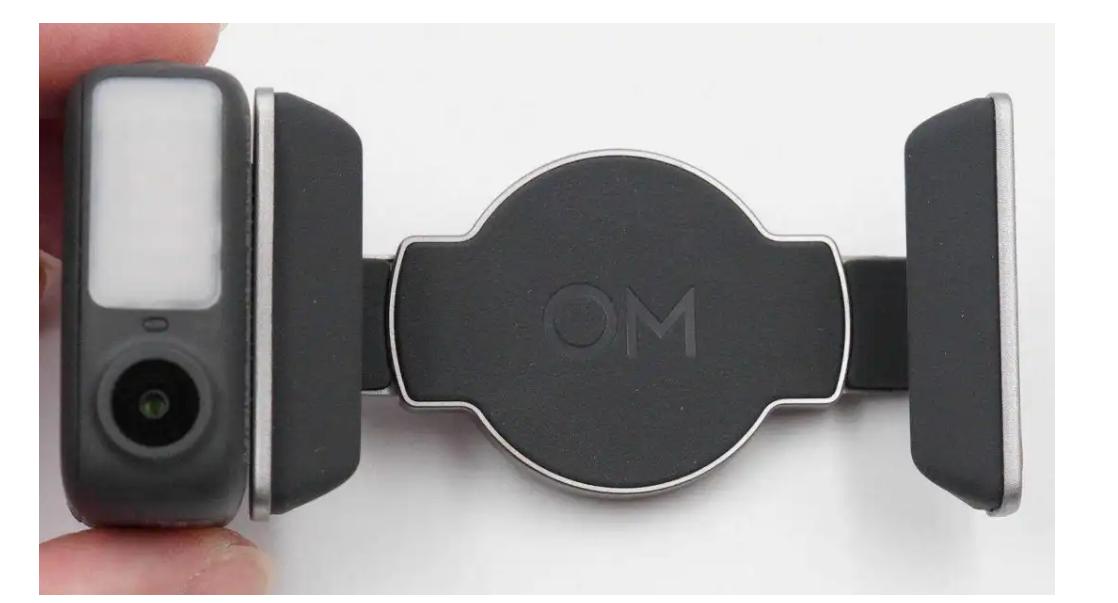

DJI OM 다기능 추적 모듈은 자석식 스마트폰 홀더 측면에 자석으로 부착되고 클립으로 고정됩니다.

이 모듈에는 측면에 잠금 버튼과 USB-C 소켓이 있습니다.


커넥터는 뒷면에 있습니다.

추적 모듈에는 추적 렌즈, 촬영 상태 표시등 및 측면 보조 조명이 장착되어 있습니다.

반대쪽에는 밝기 조절 버튼과 전원 버튼이 있습니다.

반대쪽에는 촬영 상태 표시등, 잠금 해제 버튼 및 USB-C 포트가 있습니다.

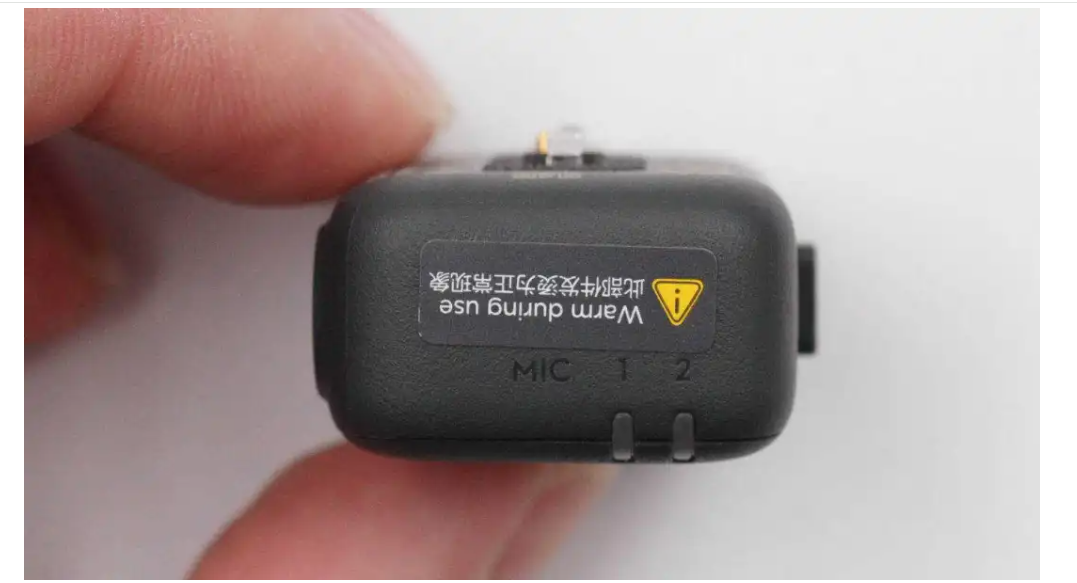

무선 마이크 상태 표시등은 측면에 있습니다.

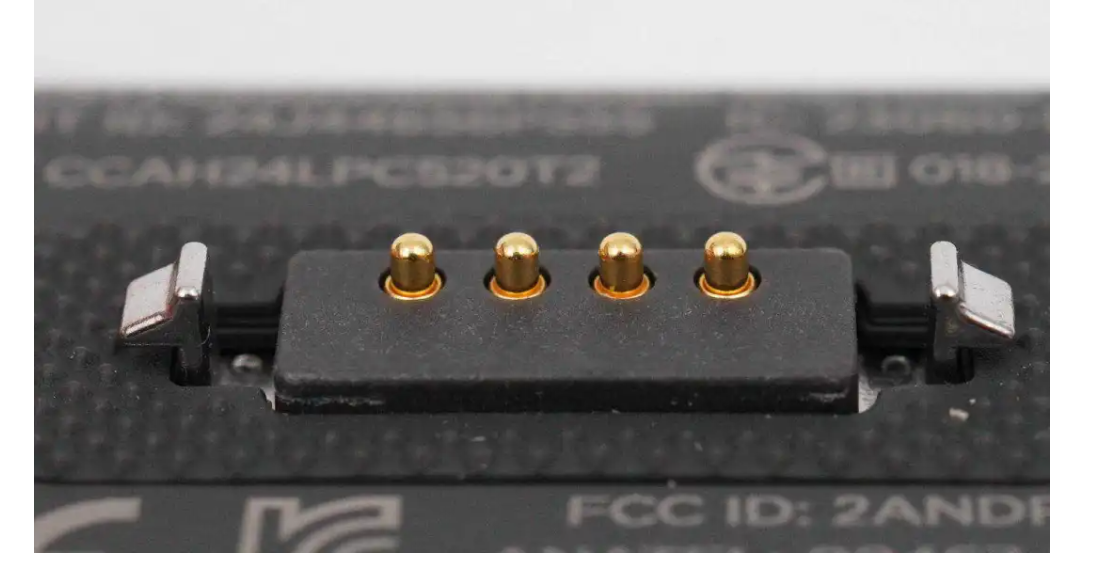

모듈의 포고 핀 접점을 근접 촬영한 사진으로, 양쪽에 고정 클립이 보입니다.

DJI Osmo Mobile 8 스마트폰 짐벌을 충전할 때 입력 전압은 약 5.06V, 입력 전류는 약 2.61A, 충전 전력은 약 13.2W입니다.

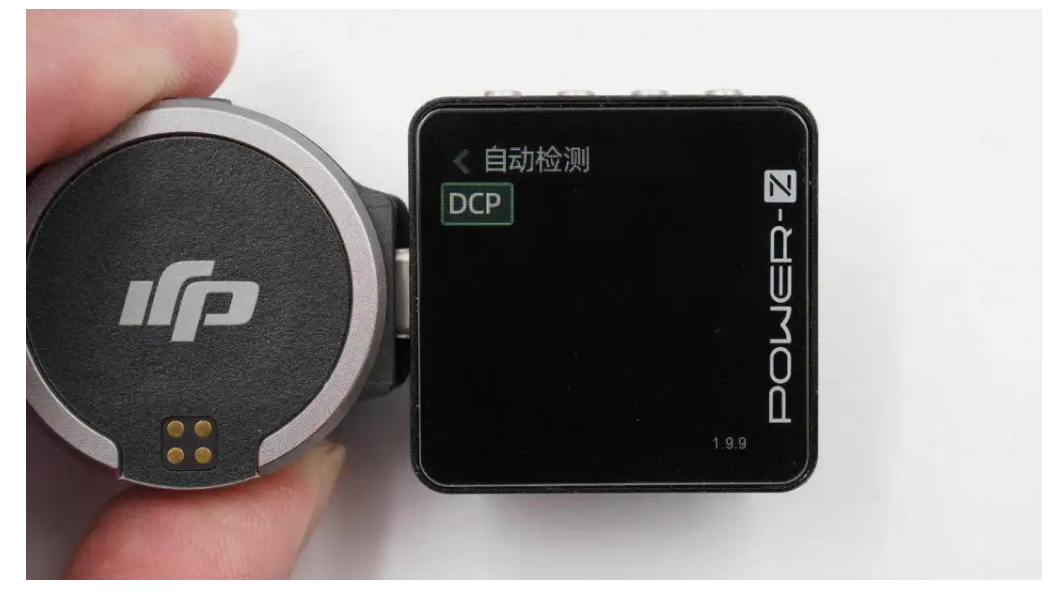

짐벌 출력은 DCP 충전 프로토콜만 지원하는 것으로 확인되었습니다.
DJI Osmo Mobile 8 스마트폰 짐벌 분해
DJI Osmo Mobile 8 스마트폰 짐벌의 외관을 살펴봤으니, 이제 분해해서 내부 디자인과 소재를 살펴보겠습니다.

먼저 고정 나사를 풀고 아래쪽에 내장된 삼각대를 제거합니다.

이 삼각대는 금속 경첩을 사용합니다.

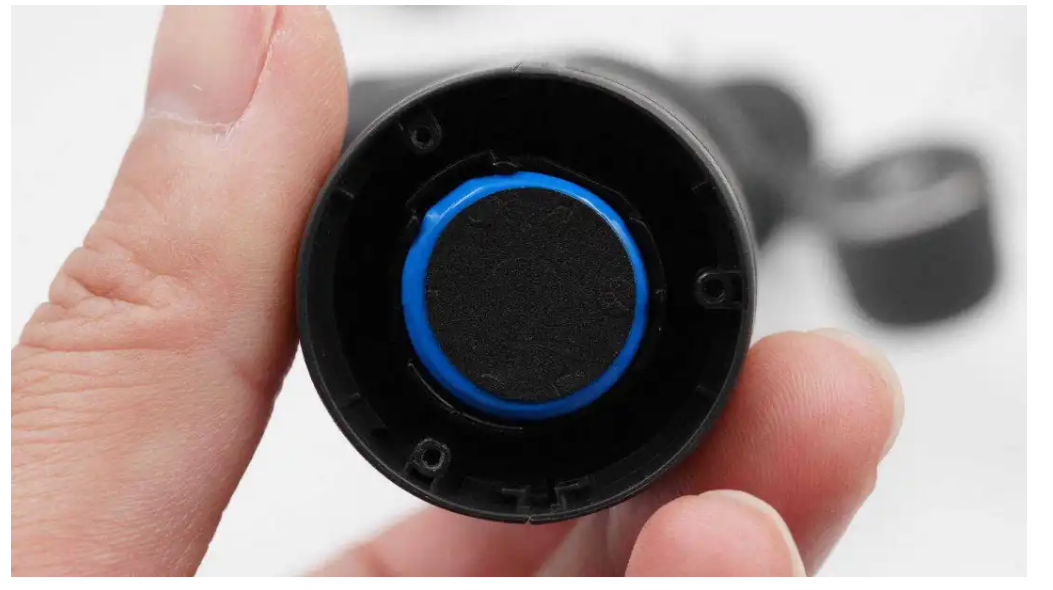

내부 배터리는 파란색 플라스틱 슬리브로 덮여 있으며, 바닥에는 완충용 폼이 붙어 있습니다.

연장대 덮개를 고정하는 나사를 풀고 분해를 계속하십시오.

손잡이 하우징의 이음새를 따라 손잡이를 분해하십시오.
손잡이 하우징은 클립으로 고정되어 있습니다.

손잡이에는 리본 케이블로 연결된 두 개의 PCBA 모듈이 포함되어 있습니다.

이 커넥터는 PCBA 모듈과 NFC 코일을 연결하는 데 사용됩니다.

연장봉은 용접선으로 연결되며, 용접 부위는 접착제로 보강됩니다.

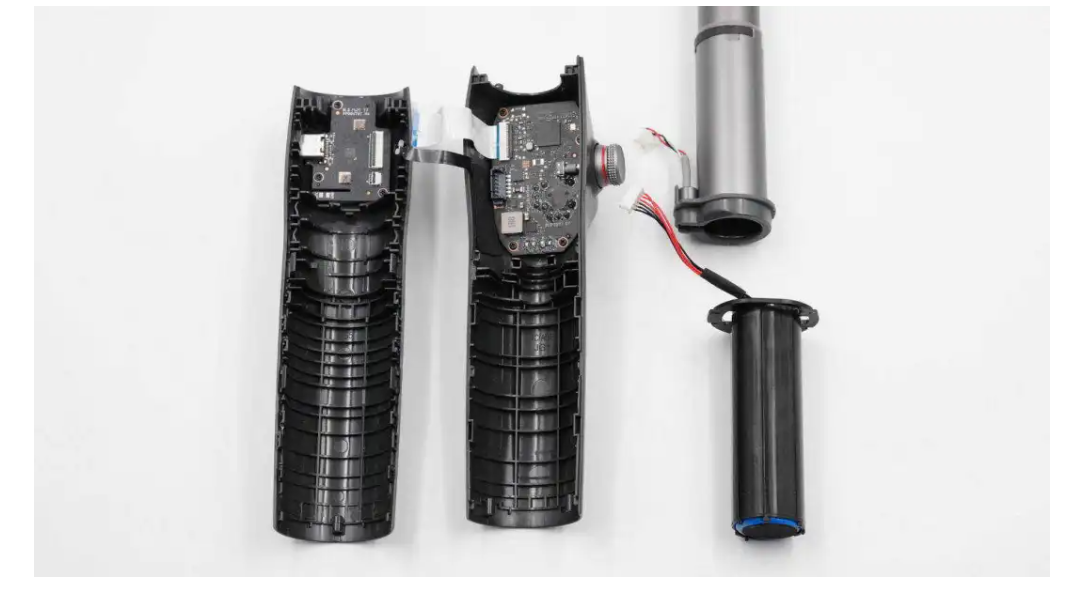

핸들 하우징을 분해하고 연 다음, 내부 연장대와 배터리 팩을 꺼냅니다.

고정 나사를 풀고 다이얼 고정 장치를 제거한 다음 내부 PCBA 모듈을 꺼냅니다.

다이얼 헤드에는 자석이 장착되어 있습니다.

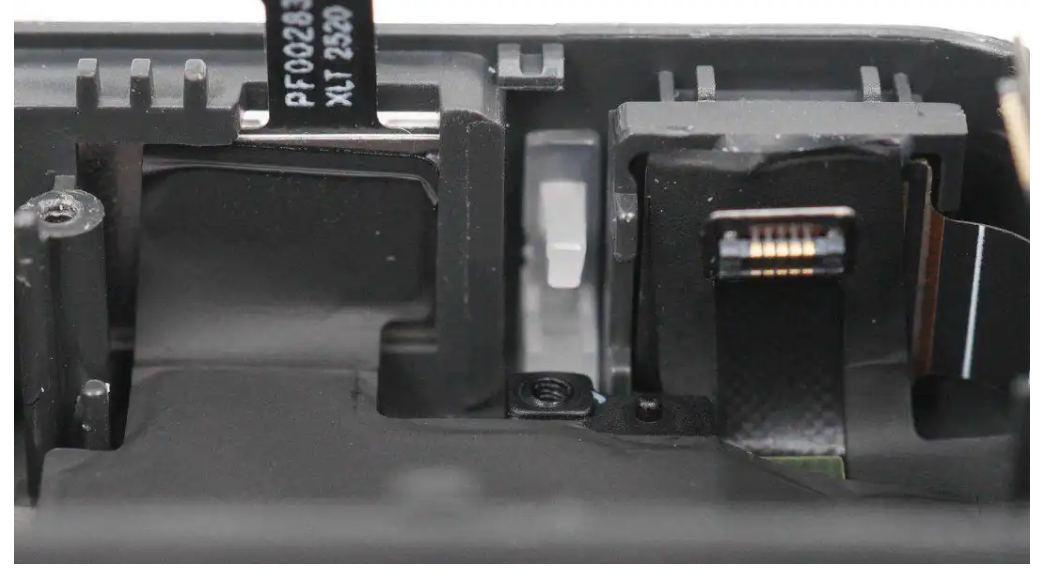

상태 표시 패널 내부의 표시등의 빛 투과 창을 근접 촬영한 사진으로, 빛 차단을 위해 폼 소재가 장착되어 있습니다.

버튼 내부에는 쿠션 역할을 하는 고무 패드가 있어 조작감을 향상시킵니다.

손잡이 하우징 내부에 있는 NFC 코일 패치의 근접 사진입니다.

고정 나사를 풀고 트리거 버튼 패널을 제거합니다.

PCBA 모듈의 앞면을 보면 왼쪽 위에는 조이스틱, 오른쪽 아래에는 충전 칩, 오른쪽에는 LED 표시등,
그리고 아래쪽에는 세 개의 버튼이 있습니다.

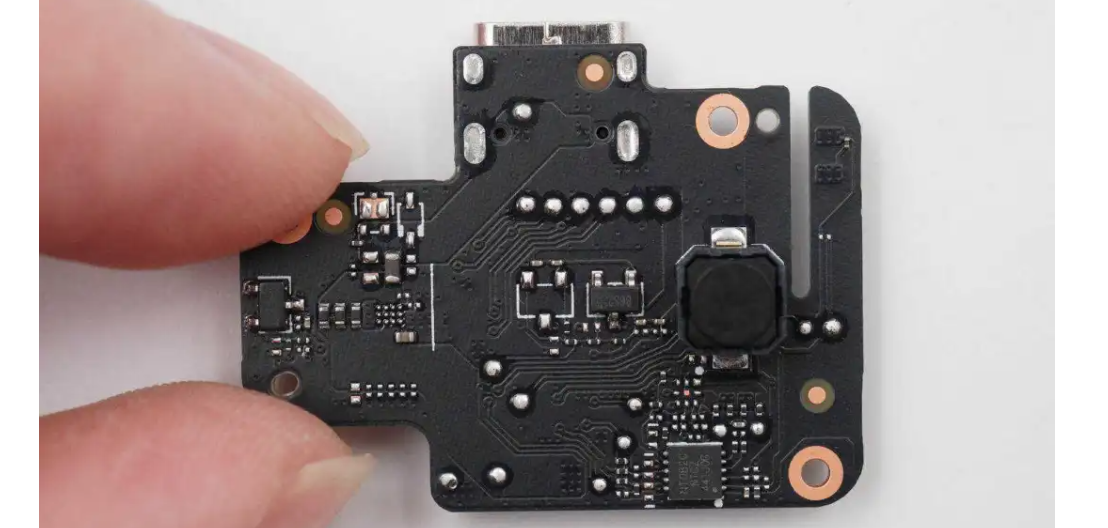

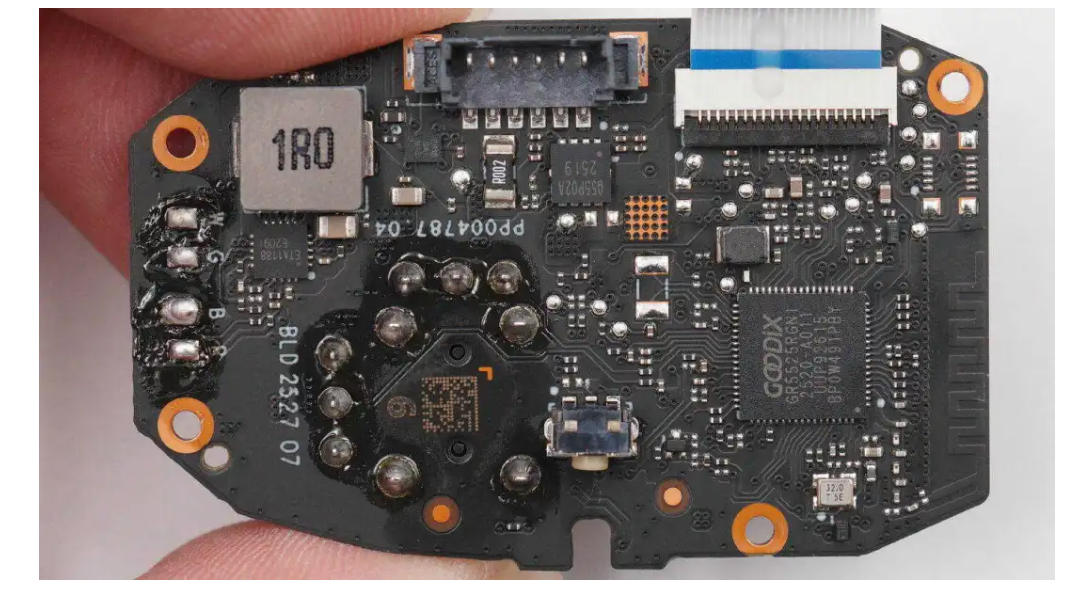

후면 패널에는 부스트 인덕터, 동기식 부스트 컨버터, VBUS 스위치 및 메인 제어 칩이 있습니다.

이 블루투스 SoC 칩은 Goodix Technology사의 GR5525RGNI 모델입니다.
이 칩은 단일 모드 저전력 블루투스 5.3을 지원하며, 96MHz 주파수의 ARM Cortex-M4F CPU,
1MB 플래시 메모리, 256KB RAM, 통합 블루투스 프로토콜 스택, 2.4GHz RF 트랜시버, I2C/UART/QSPI 인터페이스를
내장하고 있어
IoT 및 웨어러블 애플리케이션 시나리오에 적합하며, QFN68 패키지를 채택했습니다.

칩 외부에 있는 32MHz 클럭 수정 발진기의 근접 사진입니다. 인쇄된 블루투스 안테나는 오른쪽에 있습니다.

동기식 감압 칩은 Chipsource Systems 제품이며, AVX가 실크스크린 인쇄되어 있고 SOT-563 패키지를 사용합니다.

배터리 충전 칩은 사우스칩 테크놀로지(Southchip Technology)의 SC89601S 모델입니다.
이 칩은 고효율 동기식 3A 스텝다운 충전기로, 단일 셀 리튬 이온 배터리에 적합하며,
NVDC 전원 경로 관리 기능을 갖추고 있습니다. 입력 전압은 3.9~13.5V,
충전 전류는 최대 3A, 스위칭 주파수는 1.5MHz이며, 미세 충전, 정전류 충전, 정전압 충전, 충전 차단, 자동 재충전,
충전 상태 표시 등 다양한 배터리 충전 관리 기능을 제공합니다.
QFN4*4 패키지를 채택했습니다.

사우스칩 테크놀로지 SC89601S에 대한 정보입니다.

외부에 장착된 칩 인덕터의 근접 사진.

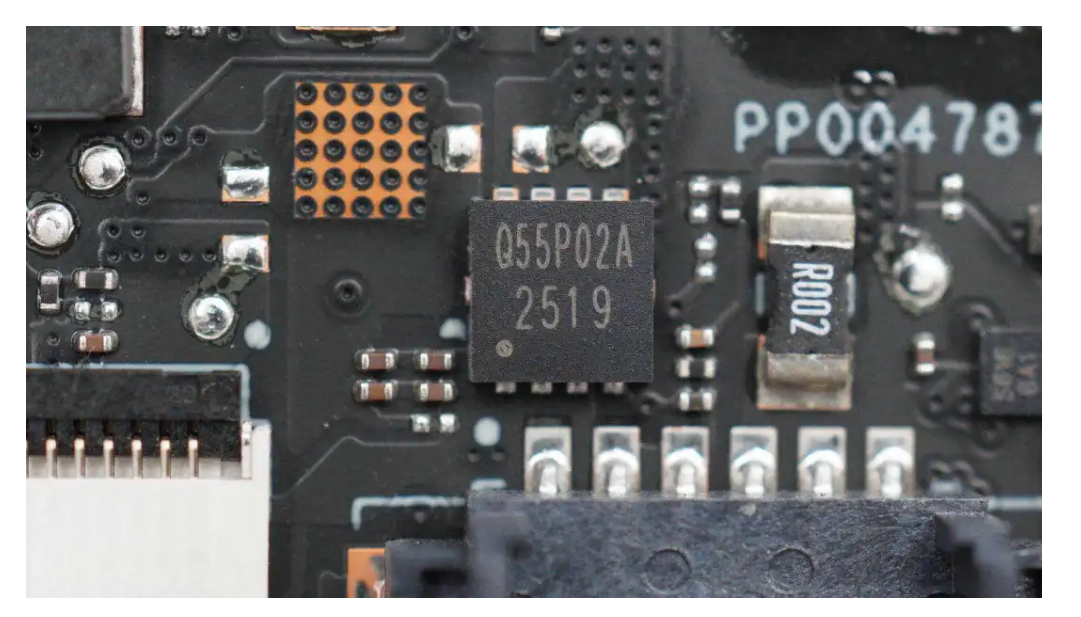

전원 공급 제어에 사용된 스위칭 트랜지스터는 양지에(Yangjie)사의 YJQ55P02A 모델입니다.
이 제품은 내전압 -20V, 온저항 6.5mΩ의 PMOS 트랜지스터이며,
DFN3.3*3.3 패키지로 제공되어 고전류 애플리케이션에 적합합니다.
부하 스위치, 하드 스위치, 고주파 회로, UPS 등에 사용할 수 있습니다.

다른 스위칭 트랜지스터도 동일한 모델입니다.

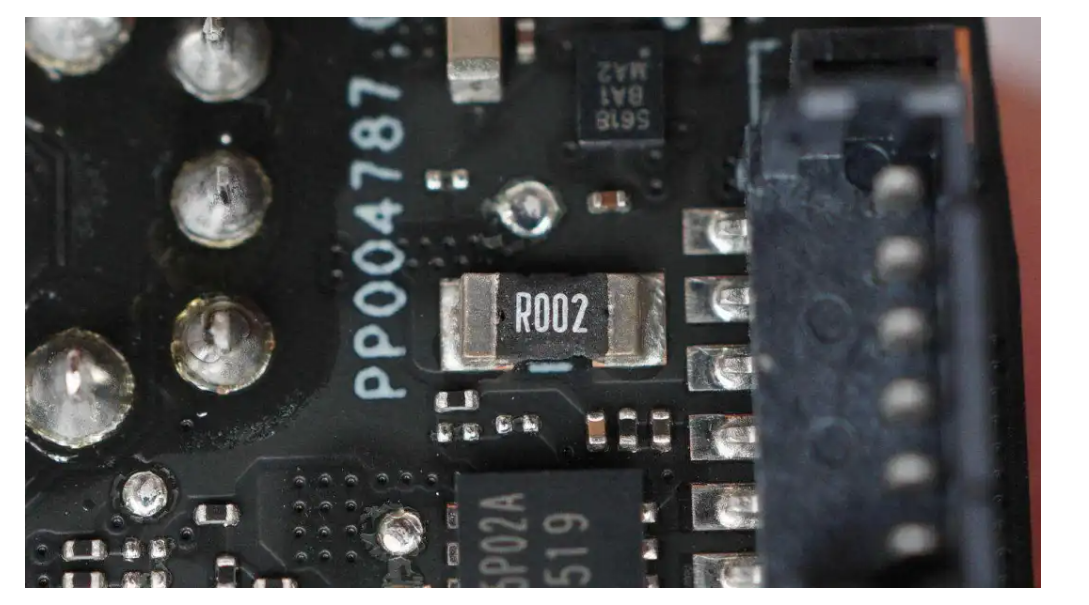

배터리 전류 감지에는 2mΩ 저항이 사용됩니다.

숫자 5618이 인쇄된 칩의 클로즈업 사진.

이 동기식 부스트 컨버터 칩은 ETA Semiconductor 사의 ETA1188 모델입니다.
스위칭 트랜지스터가 내장된 동기식 부스트 컨버터로, 2.7~12V 입력 전압과 3.6~12V 출력 전압을 지원하며,
출력 차단을 위한 20mΩ NMOS 저항이 내장되어 있습니다.
또한, 프로그래밍 가능한 과전류 보호 기능을 제공하며, 출력 전압은 I2C 및 피드백 레귤레이션을 지원합니다.
패키지는 FCQFN3*3-20입니다.

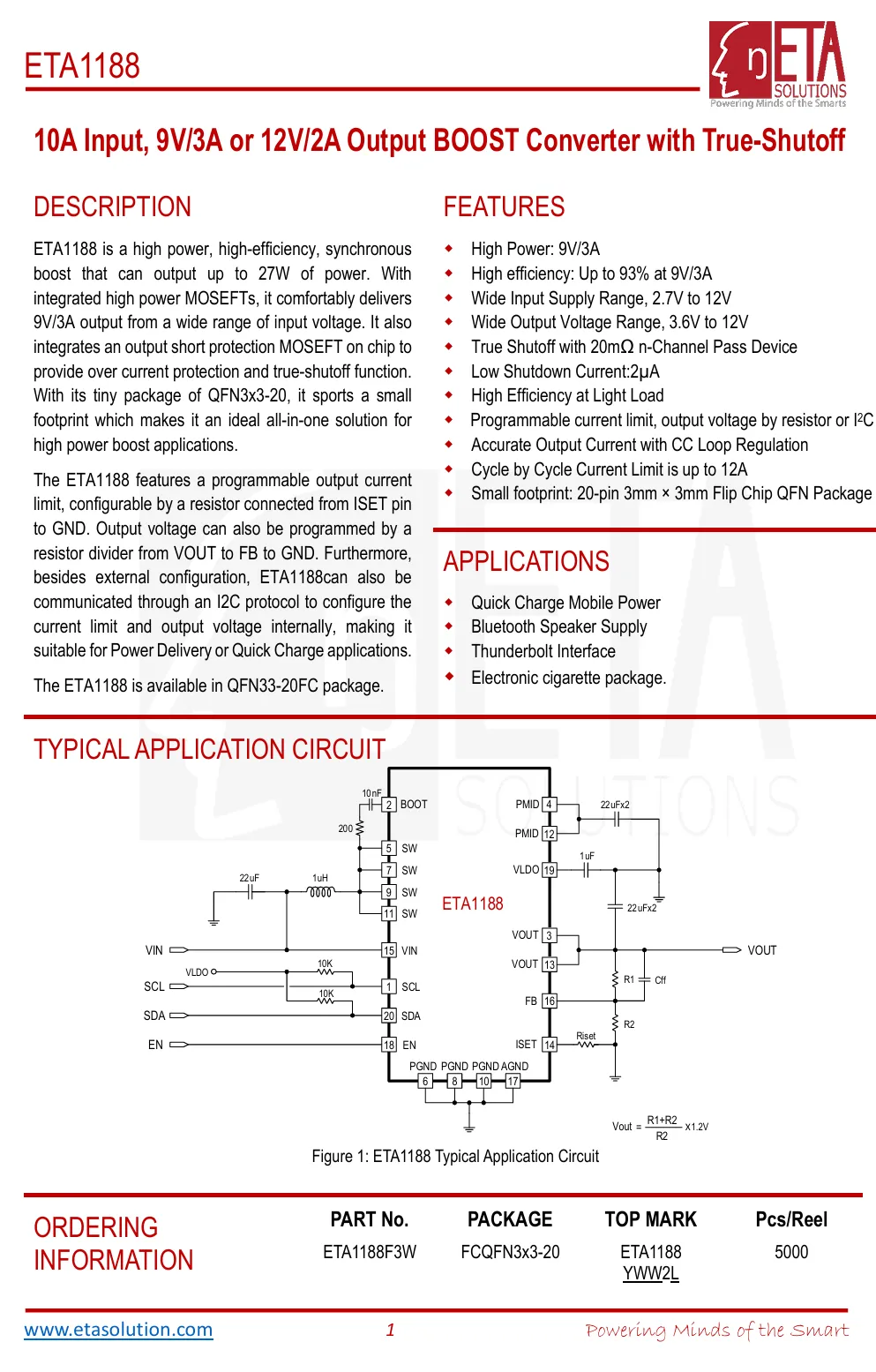

유타이 반도체의 ETA1188에 대한 정보입니다.

이 장치와 함께 사용되는 1μH 합금 인덕터의 근접 사진입니다.

실크스크린으로 4S12 AAM9라고 표시된 칩의 근접 사진.

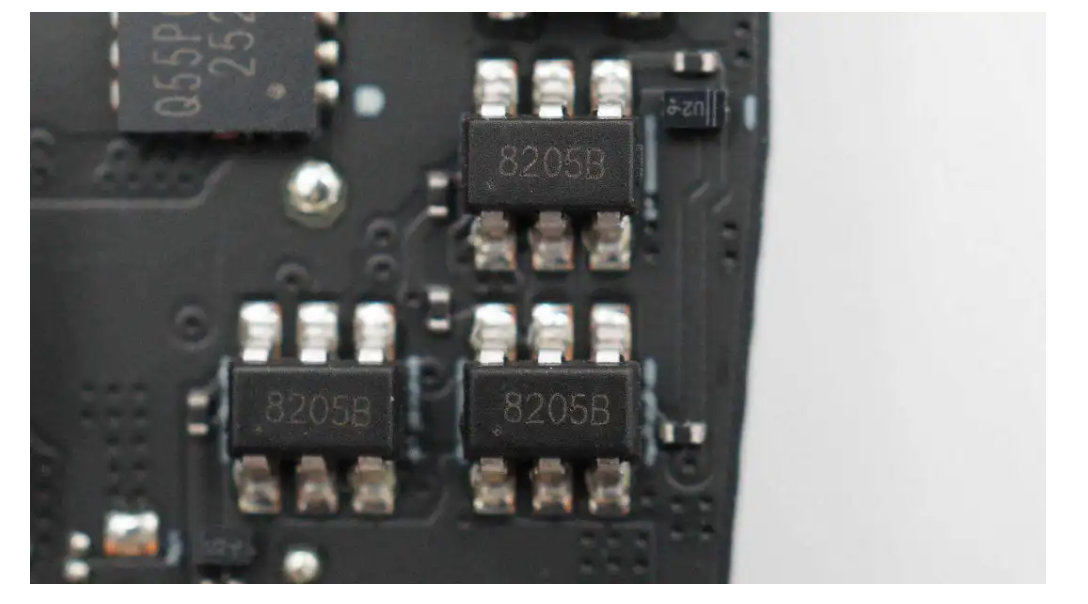

전원 공급 제어에는 8205B MOSFET 3개가 사용됩니다.

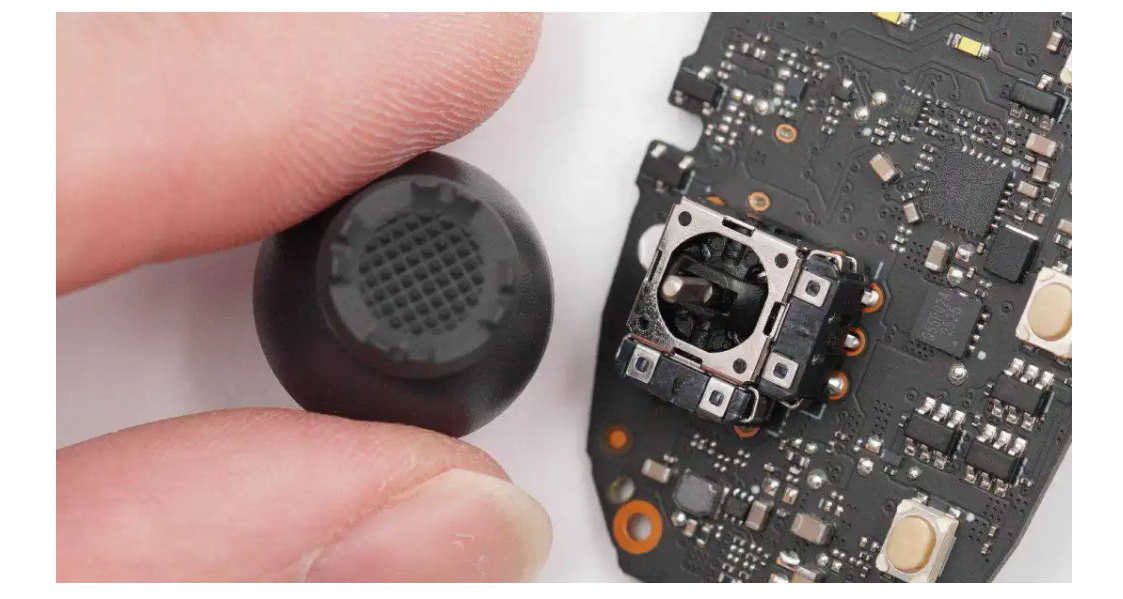

캡을 제거하세요. 가변 저항기는 로커 메커니즘의 양쪽에 있습니다.

로커 메커니즘은 구멍을 통해 용접하여 고정합니다.

이 홀 소자는 Magnum 사의 MT9109 모델로, 3~5.5V의 작동 전압을 지원하고
SOT-23 패키지를 사용하는 선형 홀 위치 검출 칩입니다.

기능 버튼은 표면 실장형 납땜 방식으로 부착됩니다.

상태 표시 패널의 LED 표시등을 근접 촬영한 사진입니다.

트리거 버튼 패널을 살펴보면 왼쪽과 가운데에 자기 스위치 위치 감지 칩이 있고,
오른쪽에 트리거 버튼이 있으며 아래쪽에 NFC 칩이 있습니다.

이 작은 기판의 뒷면에는 USB-C 암 커넥터와 커넥터가 있습니다.

이 NFC 칩은 푸단 마이크로일렉트로닉스(Fudan Microelectronics)사의 FM11NT082C 모델입니다.
ISO/IEC 14433-A 통신 프로토콜을 지원하는 NFC 듀얼 인터페이스 태그 및 채널 칩으로
2.2~5V의 작동 전압 범위를 지원하며, EEPROM과 FIFO가 내장되어 있고, TDFN10 패키지로 제공됩니다.

자기 스위치 위치 감지 칩은 Magnon 사의 MT8652 모델입니다.
CMOS 기술을 사용하고 2~5.5V의 작동 전압 범위를 지원하며 자동차 등급 인증을 통과했고 SOT-23 패키지로 제공됩니다.

트리거 버튼은 표면 실장형 납땜 방식으로 제작되었습니다.

USB-C 암 커넥터는 스루홀 납땜으로 고정됩니다.

케이스 내부에서 배터리를 꺼내세요.

배터리는 파란색 필름으로 덮여 있으며, 에너지 용량은 120.6Wh, 전압은 3.6V입니다.

배터리 스티커 클로즈업 사진
리튬 이온 배터리
모델: BHX507-3350-3.6
정격 용량: 3.6V, 3350mAh, 120.6Wh
광둥 보리웨이 리튬 배터리 유한회사

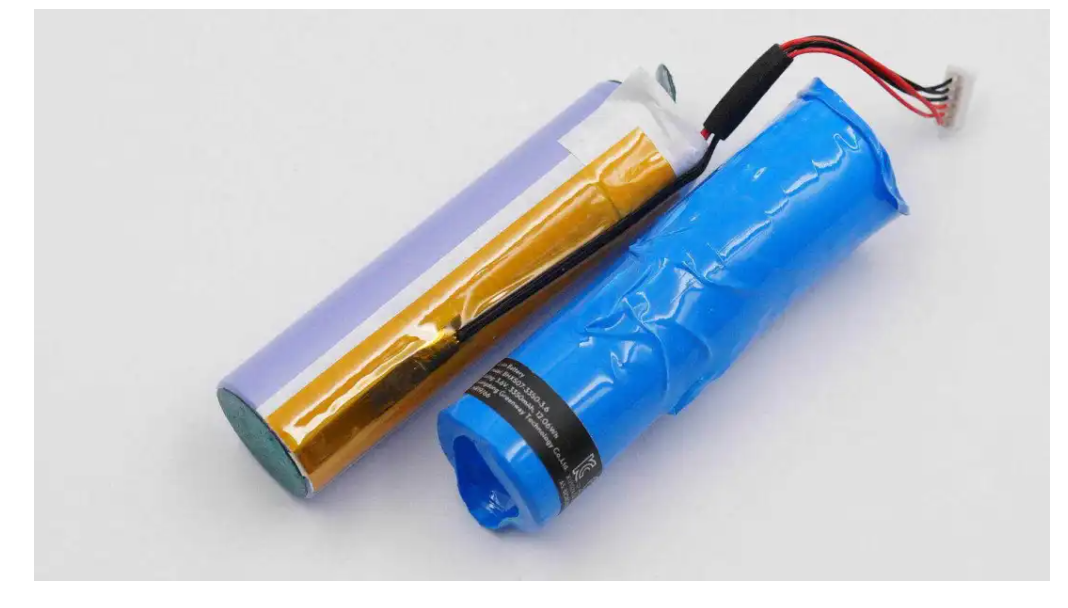

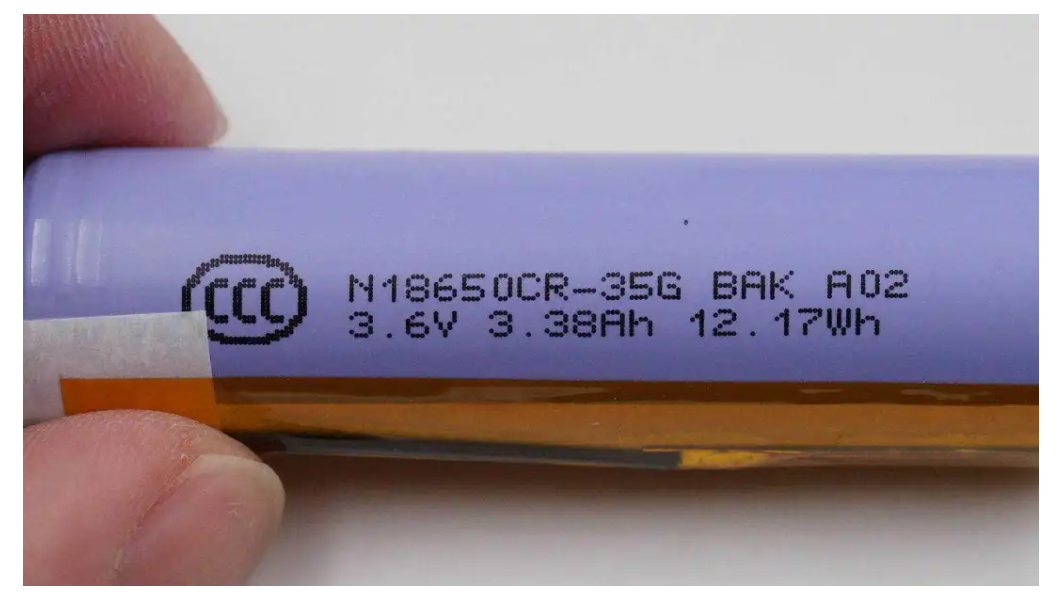

배터리에서 파란색 보호 필름을 벗겨내면 안에 보라색 18650 배터리 셀이 나타납니다.

해당 배터리는 BAK 사의 N18650CR-35G 모델로, 공칭 전압은 3.6V, 공칭 용량은 3.38Ah, 공칭 에너지는 12.17Wh입니다.

롤 모터 하우징에서 덮개판을 제거하십시오.

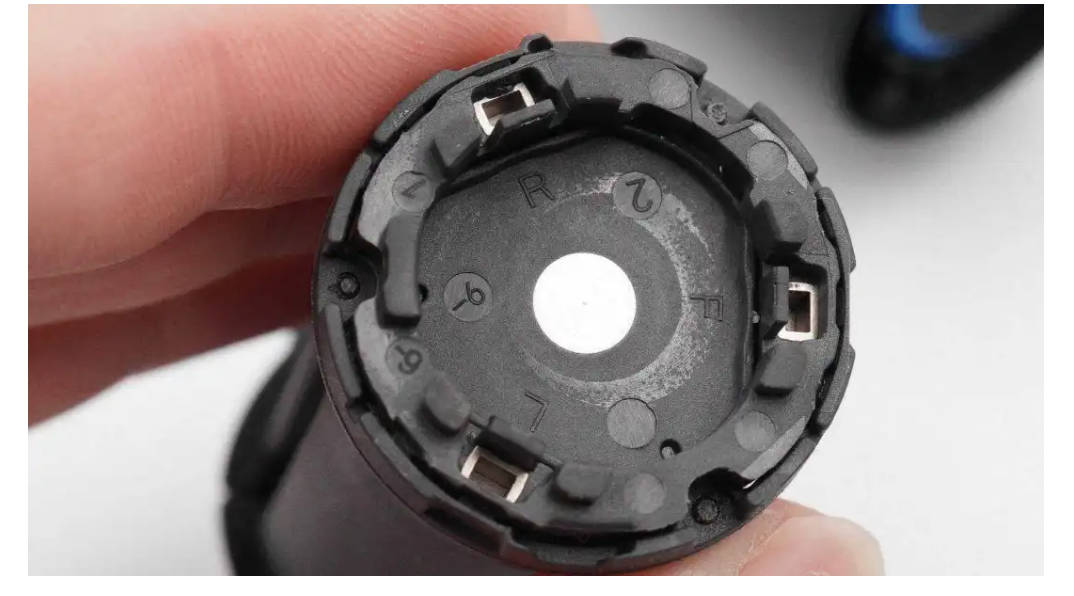

뚜껑 안쪽에는 표시등 창이 있습니다.

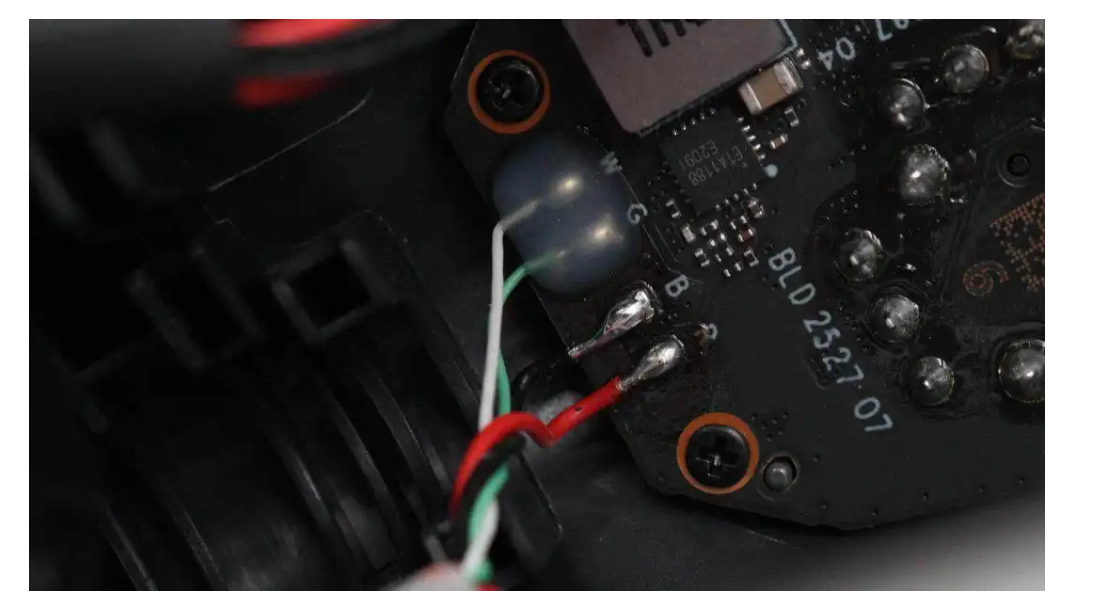

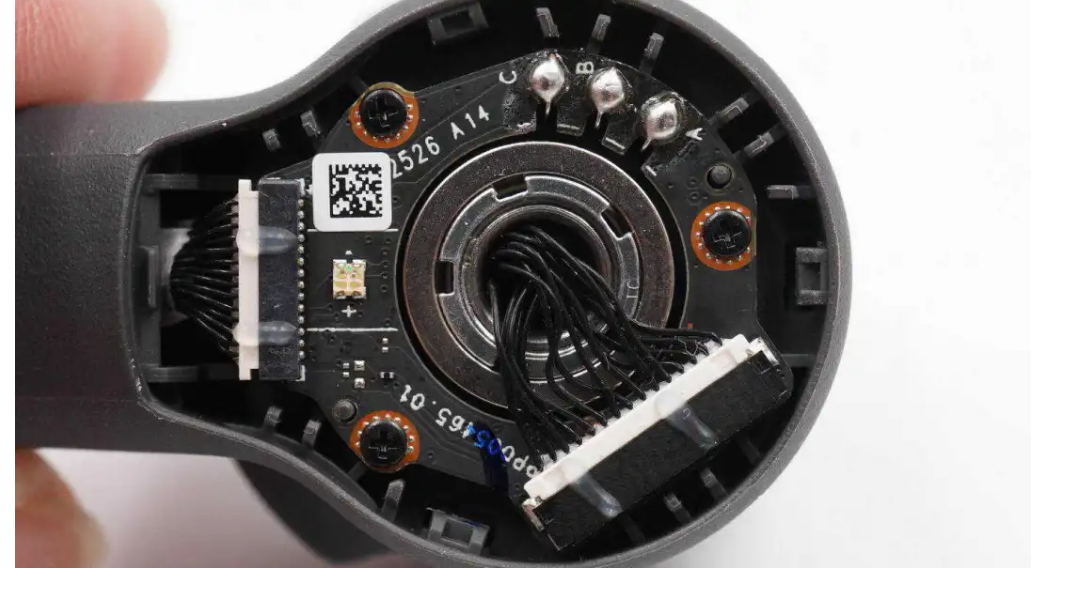

하우징 내부에는 나사로 고정된 작은 판이 있으며, 롤 샤프트 모터는 용접으로 연결됩니다.

모터와 작은 기판을 용접하여 분리한 후 분해를 계속하십시오.

이 작은 기판의 한쪽 면에는 커넥터와 LED 표시등이 있습니다.

커넥터와 홀 센서는 작은 기판의 반대쪽에 납땜되어 있습니다.

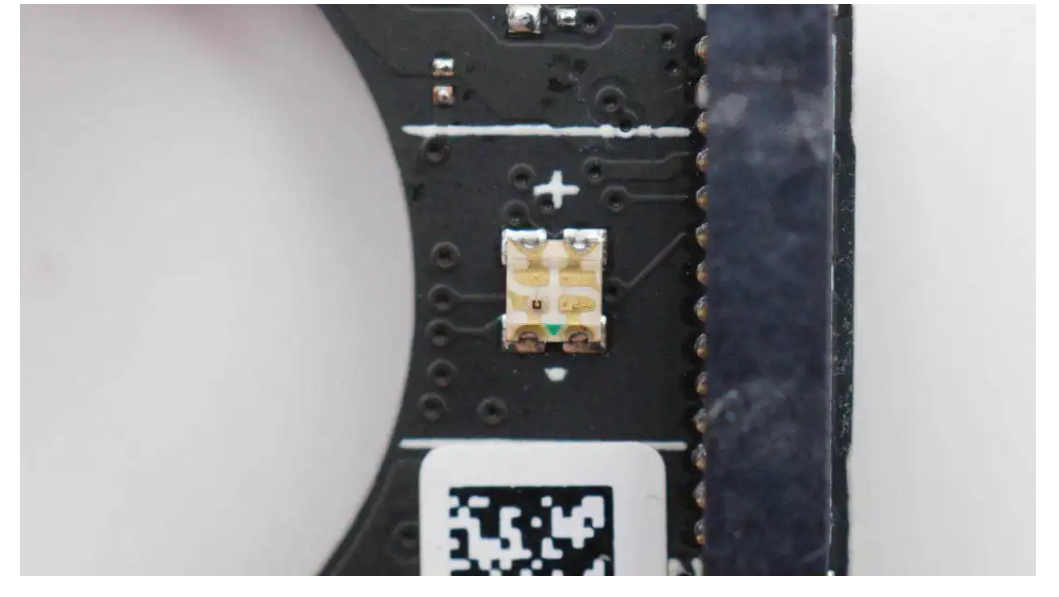

표면 실장형 LED 표시등의 근접 사진.

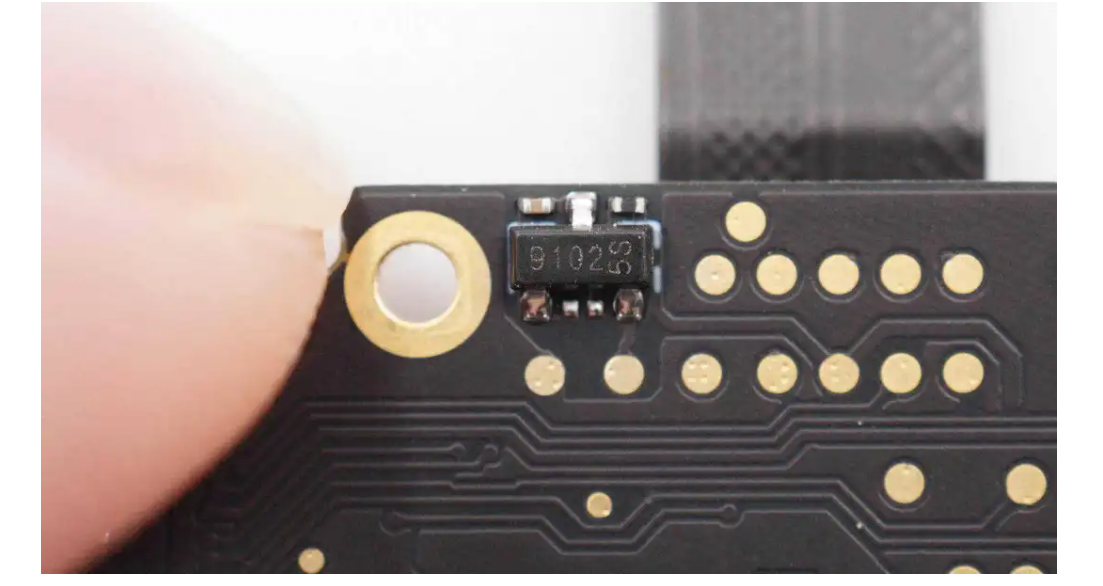

Magnum MT9102 선형 홀 효과 칩은 모터의 회전각을 감지하는 데 사용되며, 총 두 개의 칩이 사용됩니다.

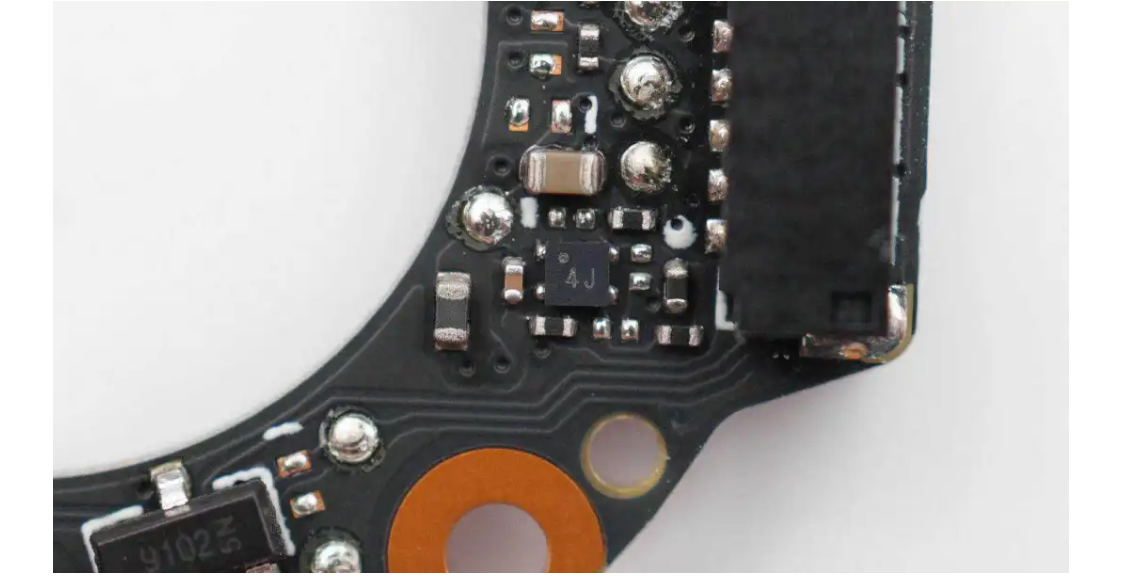

"4J"라고 실크스크린으로 표시된 칩의 클로즈업 사진.

피치축 모터 하우징에서 덮개판을 계속 제거합니다.

커버는 PC+ABS 소재로 제작되었습니다.

하우징 내부에는 나사로 고정된 긴 스트립 플레이트가 있으며, 피치 축 모터는 용접으로 연결됩니다.

모터와 작은 기판을 용접하여 분리한 후 분해를 계속하십시오.

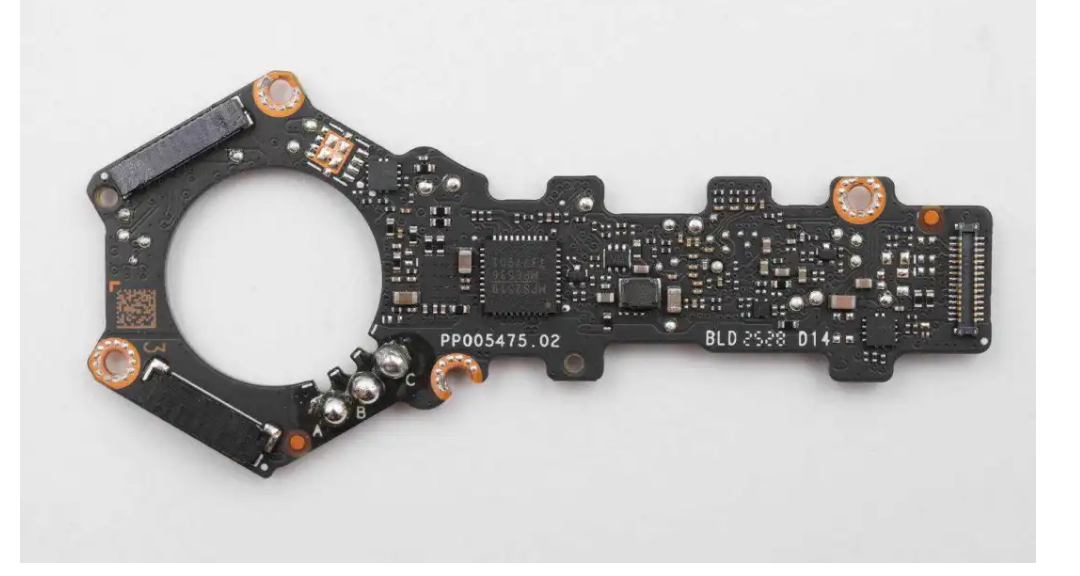

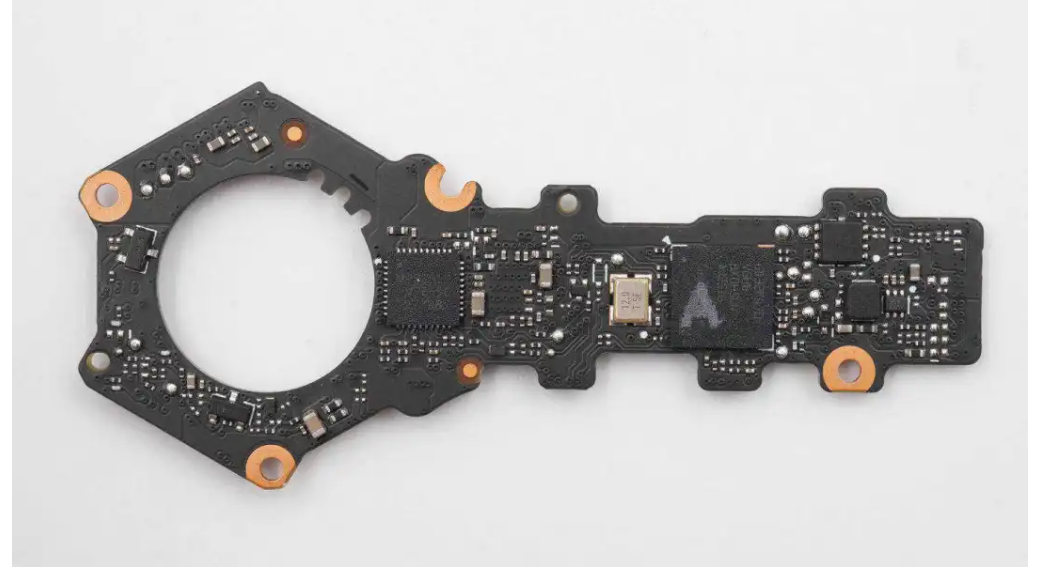

이 작은 기판의 한쪽 면에는 과전류 보호 스위치, 모터 구동 칩, 강압 칩 및 커넥터가 장착되어 있습니다.

이 작은 기판의 반대쪽에는 MCU, 모터 드라이버 칩, 동기식 벅 컨버터 칩, 홀 센서, 그리고 전원 공급 제어 트랜지스터가 있습니다.

메인 제어 MCU는 GigaDevice 사의 GD32F470VGH6 모델입니다.
이 칩은 240MHz의 주파수를 가진 Cortex-M4 코어, 통합 FPU 및 DSP, 1MB 플래시 메모리, 512KB SRAM,
그리고 다양한 통신 인터페이스를 내장하고 있습니다. BGA100 패키지로 제공됩니다.

12.0MHz 클럭 수정 발진기의 근접 사진.

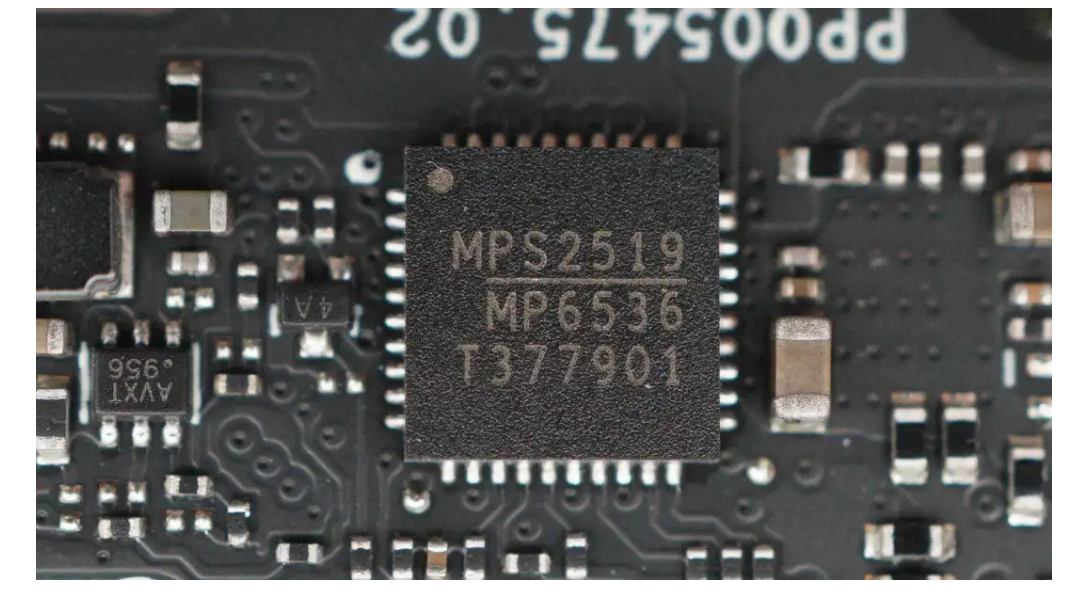

모터 드라이버 칩은 Chipsource Systems사의 MP6536 모델입니다.
이 칩은 3채널 하프 브리지 드라이버로, 5~26V의 동작 전압, 5.5A의 최대 출력 전류, 1MHz의 PWM 주파수를 지원합니다.
모든 내부 스위치에는 전류 제한 기능이 있으며, 입력 저전압 보호, 과열 보호, 단락 보호 기능이 내장되어 있습니다.
3상 브러시리스 모터 구동에 적합하며 QFN-40 패키지를 사용합니다.

다른 모터 드라이버 칩도 동일한 모델입니다.

과전류 보호 칩은 Silergy 사의 SY6897A 모델로, 실크스크린 인쇄 시 'Ye'가 표시되어 있으며,
2.5~16V의 동작 전압을 지원하고 1~5A의 전류 제한 기능을 제공하며 QFN2*2 패키지를 사용합니다.

다른 과전류 보호 칩도 동일한 모델입니다.

동기식 벅 칩은 Chipsource Systems 제품이며, AVX가 실크스크린 인쇄되어 있고 SOT-563 패키지를 사용합니다.

다른 스텝다운 칩도 동일한 모델입니다.

전원 공급 제어 스위칭 트랜지스터는 Vanguard Semiconductor사의 AON7544 모델로,
내전압 30V, 온 저항 4.1mΩ의 NMOS 트랜지스터입니다.
게이트 전하가 낮고 전류 용량이 높으며 DFN3*3EP 패키지로 제공됩니다.

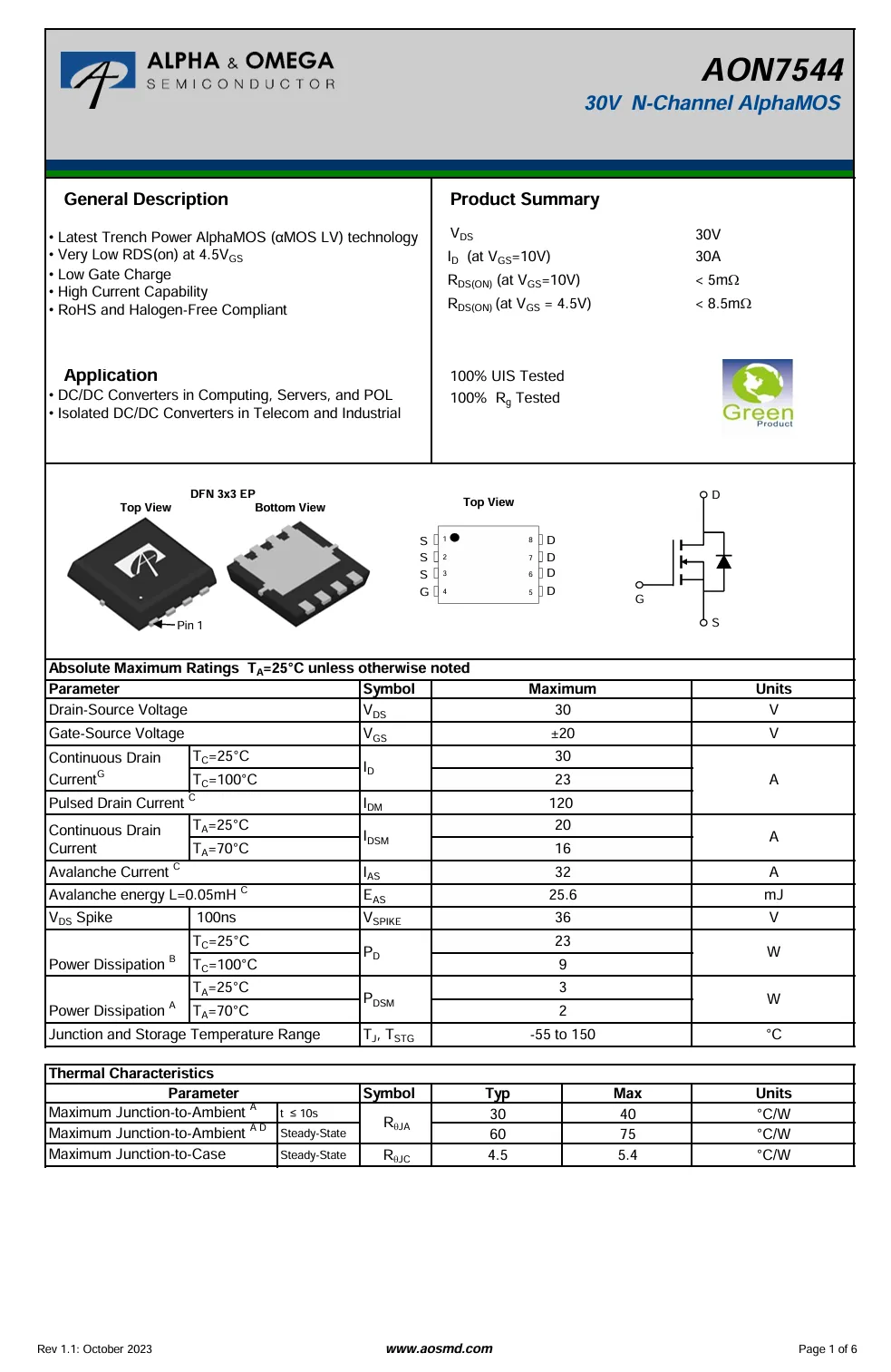

완궈 반도체의 AON7544에 대한 정보입니다.

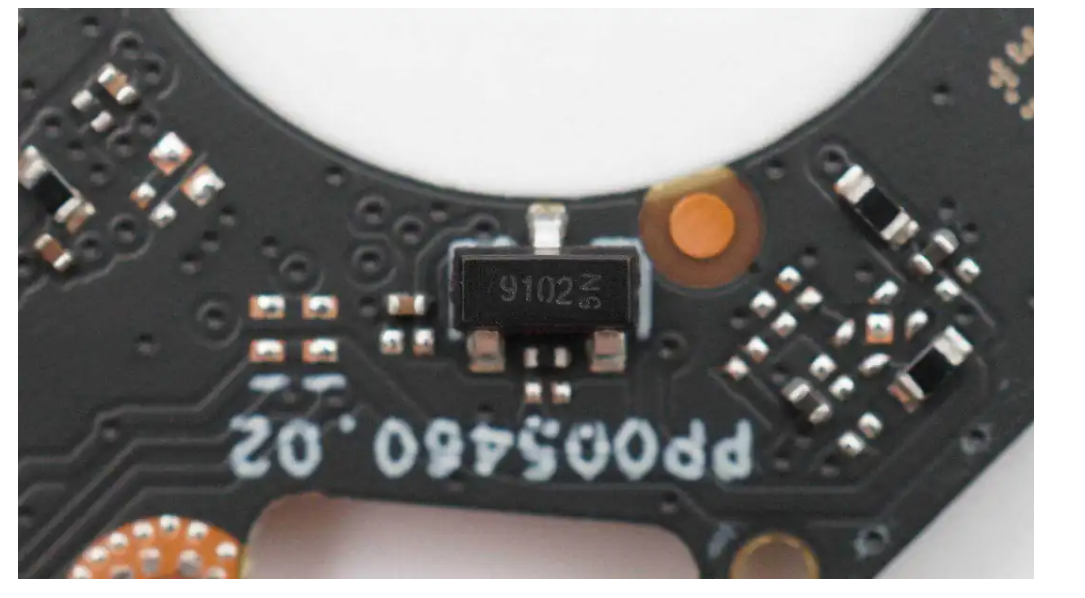

Magnum MT9102 선형 홀 효과 칩은 모터의 회전각을 감지하는 데 사용되며, 총 두 개의 칩이 사용됩니다.

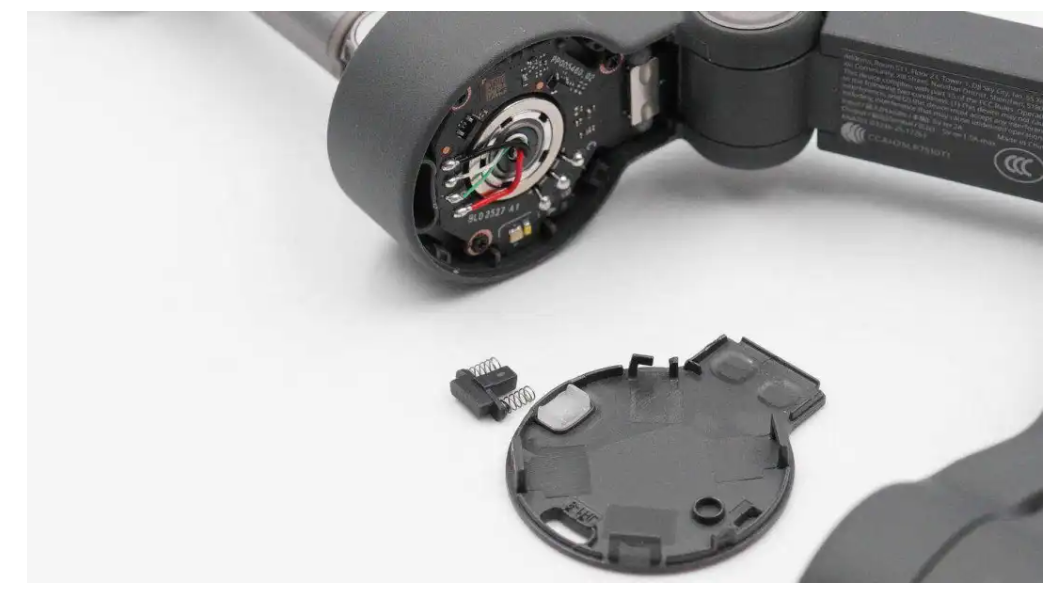

마지막으로, 이동축 모터 하우징의 덮개판을 제거합니다.

덮개판에는 표시등 구멍과 위치 고정 핀 구멍이 있습니다.

위치 고정 핀은 스프링에 의해 재설정됩니다.

하우징 내부에는 나사로 고정된 작은 판이 있으며, 이송축 모터는 용접으로 연결됩니다.

모터와 작은 기판을 용접하여 분리한 후 분해를 계속하십시오.

이 작은 기판의 한쪽 면에는 커넥터, 홀 효과 센서 및 LED 표시등이 있습니다.

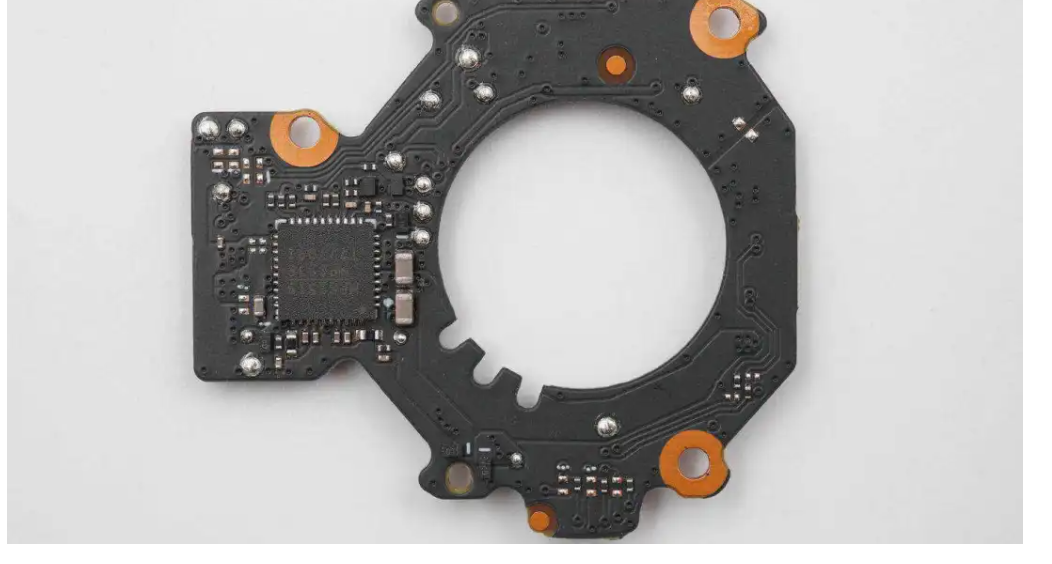

모터 구동 칩은 반대쪽에 용접되어 있습니다.

사용된 모터 드라이버 칩은 Chipsource Systems사의 MP6536입니다.

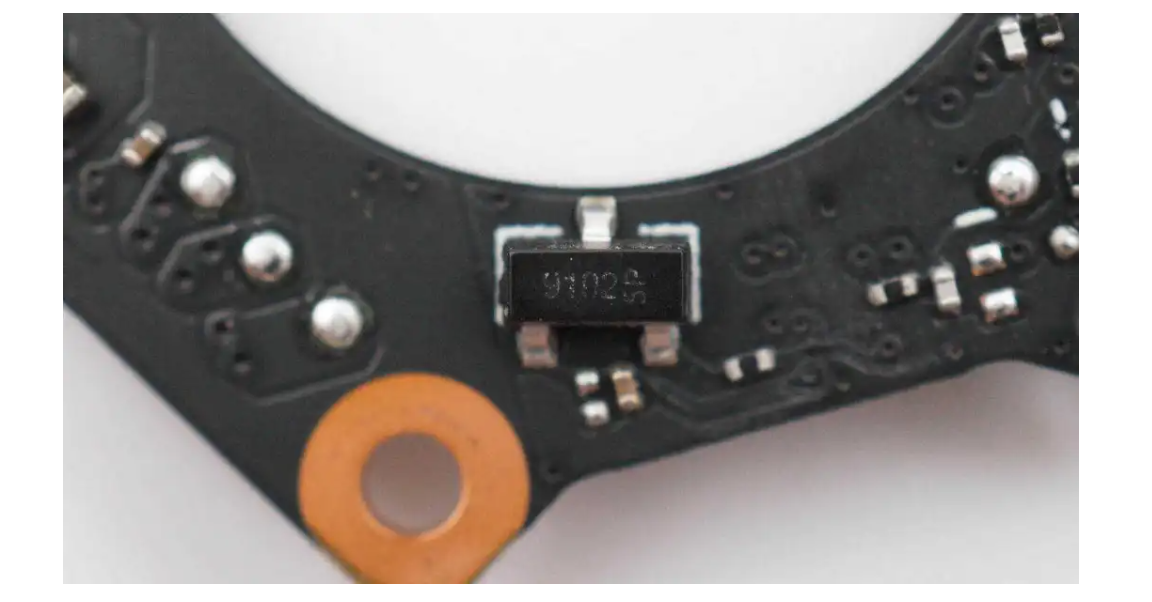

Magnum MT9102 선형 홀 효과 칩은 모터의 회전각을 감지하는 데 사용되며, 총 두 개의 칩이 사용됩니다.

LED 표시등의 근접 사진.

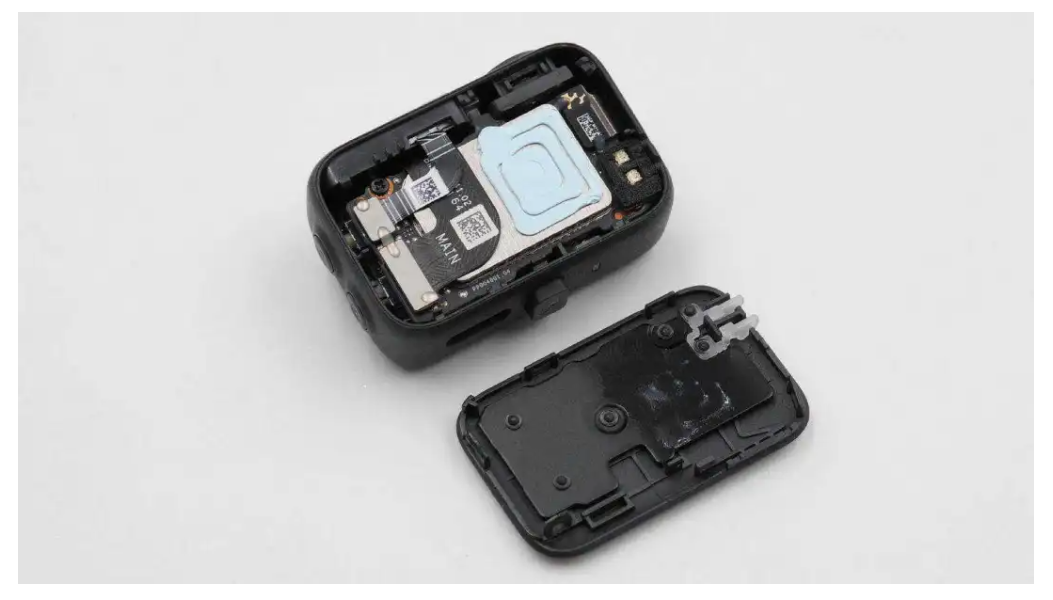

마지막으로, 외부 덮개를 이음새를 따라 열어 OM 다기능 추적 모듈을 분해합니다.

추적 모듈 커버 내부에는 알루미늄 합금 방열판이 있습니다.

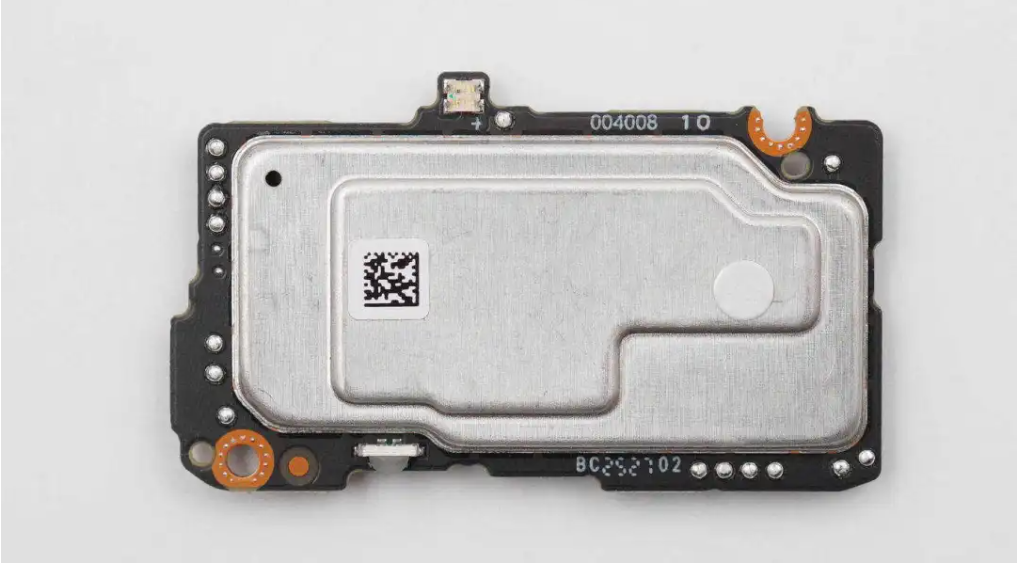

추적 모듈 하우징에는 PCBA 모듈이 포함되어 있으며, 상단에는 큰 차폐 덮개가 있고 열 그리스로 코팅되어 있습니다.

고정 나사를 풀고 위쪽 PCBA 모듈을 제거합니다. 아래쪽에도 PCBA 모듈이 있습니다.

하단 PCBA 모듈을 제거한 후, 열 방출을 위해 필라이트와 카메라 뒷면에 흑연 열전도 필름을 부착하십시오.

버튼 내부에는 쿠션 역할을 하는 고무 패드가 있어 조작감을 향상시킵니다.

보조 조명과 카메라 뒷면에 부착된 열전도성 흑연 필름의 클로즈업 사진입니다.

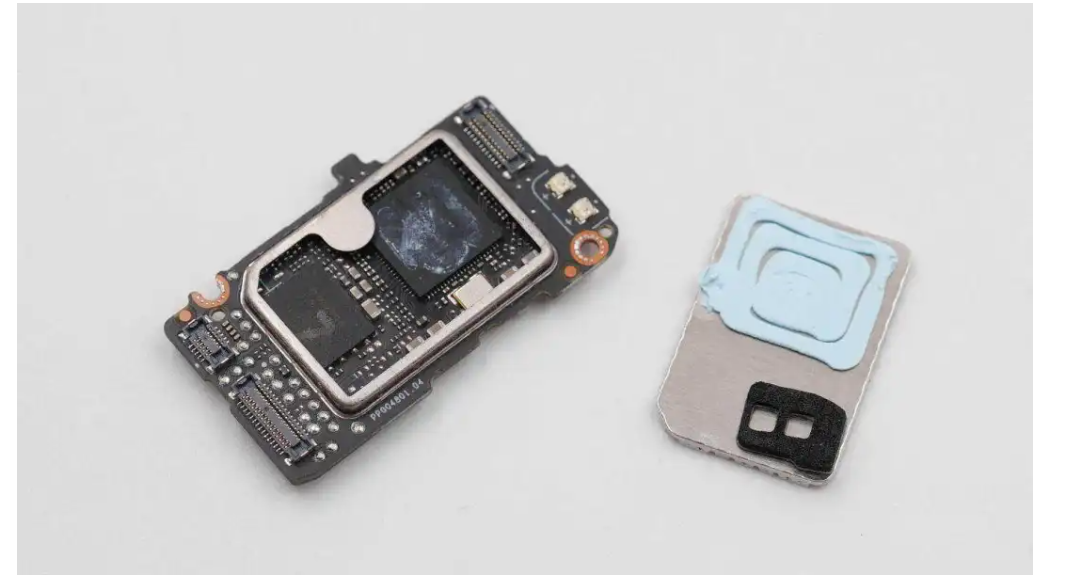

PCBA 모듈에서 차폐 덮개를 제거하십시오.

차폐막 안쪽에는 열전도성 접착제가 코팅되어 있습니다.

메인 제어 칩과 플래시 메모리 칩은 차폐 커버 내부에 위치하고 있으며, 커넥터와 마이크 표시등은 양쪽에 있습니다.

PCBA 모듈의 뒷면에는 용접으로 고정된 차폐 커버가 있습니다.

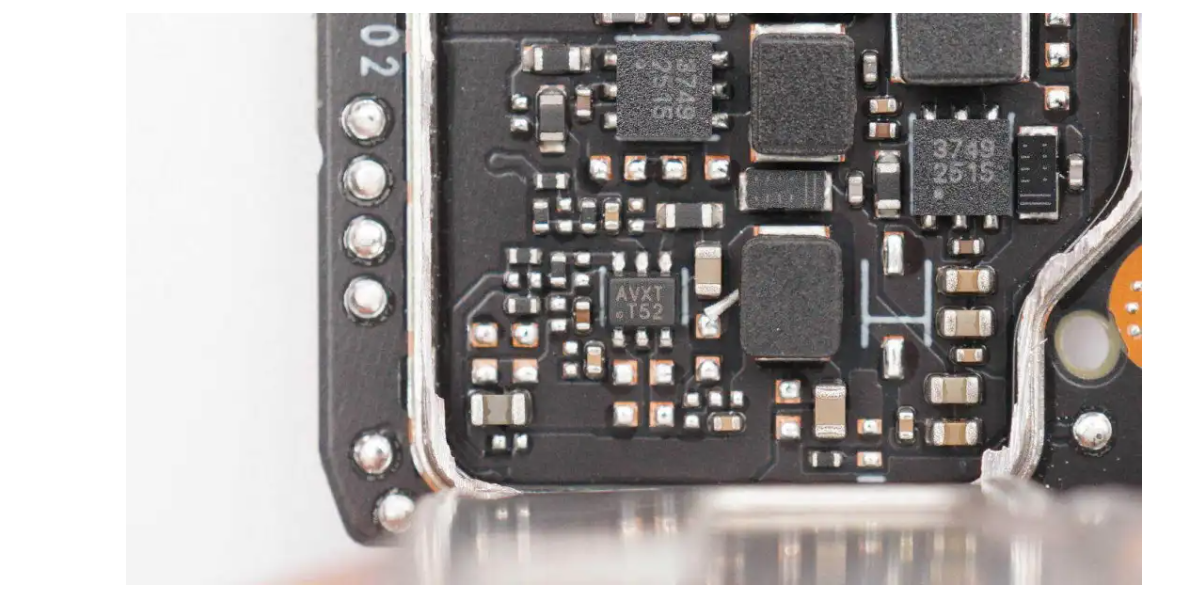

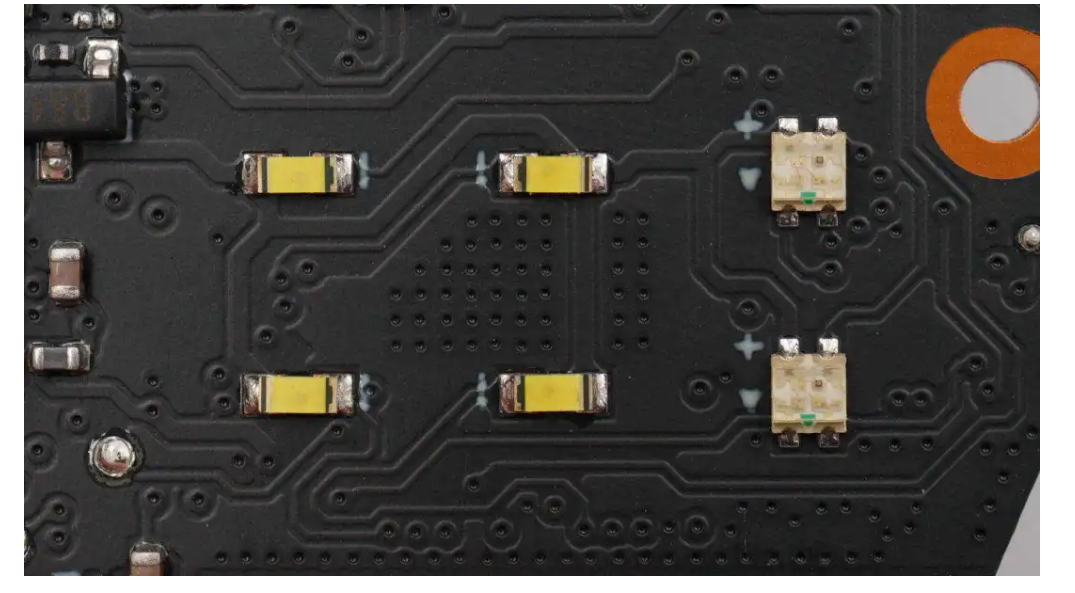

차폐 덮개를 잘라내면 내부에 동기식 강압 칩과 LED 드라이버 칩이 나타나고, 양쪽에는 LED 표시등이 있습니다.

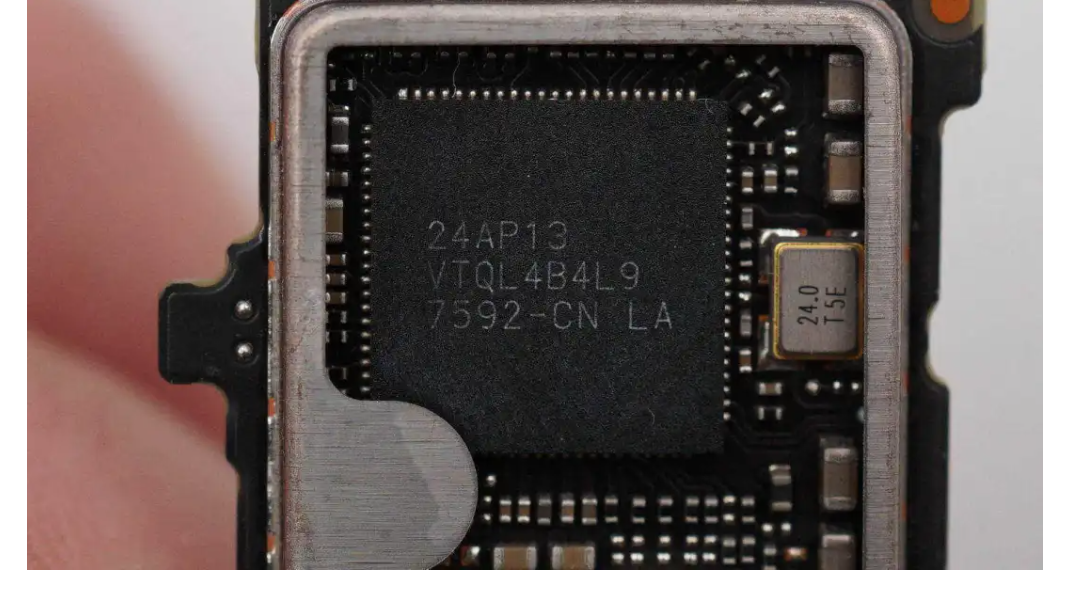

메인 제어 칩에는 24AP13 VTQL4B4L9 7592-CN LA라는 표시가 있으며 QFN88 패키지를 사용합니다.

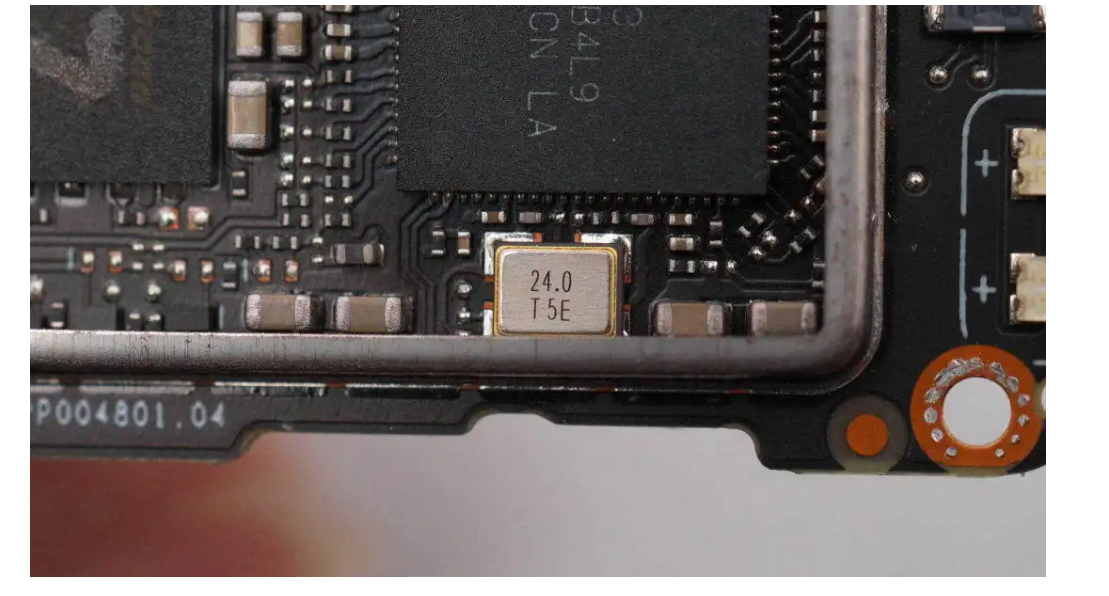

칩 외부에 있는 24MHz 클럭 수정 발진기의 근접 사진.

이 메모리는 Winbond 사의 W25N01GVZEIG 모델로, 2.7~3.6V의 작동 전압을 지원하고
SPI 인터페이스를 갖춘 WSON8 패키지의 128MB SLC 플래시 메모리입니다.

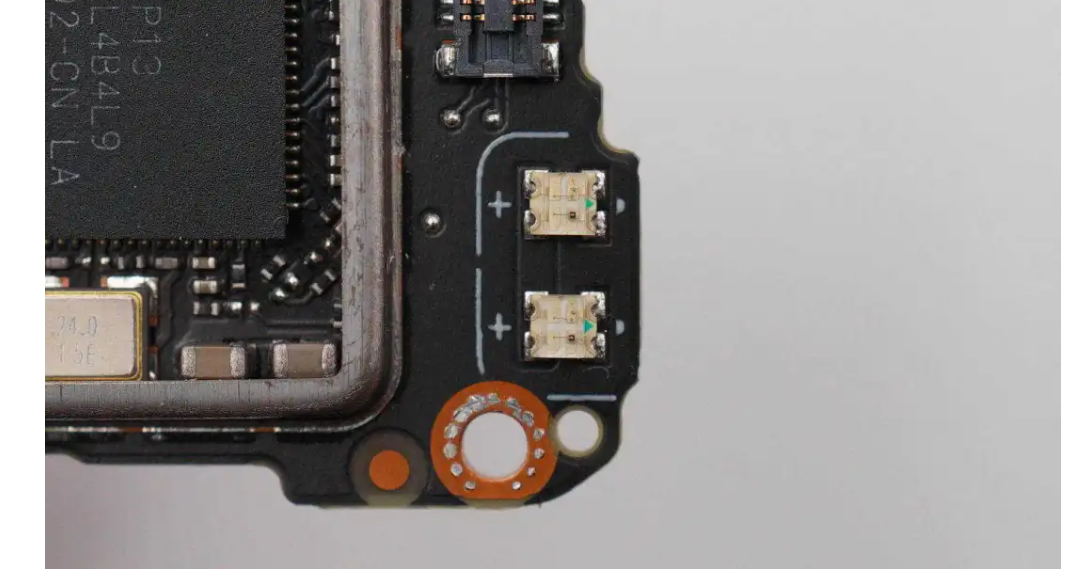

두 개의 마이크 표시등을 클로즈업한 사진입니다.

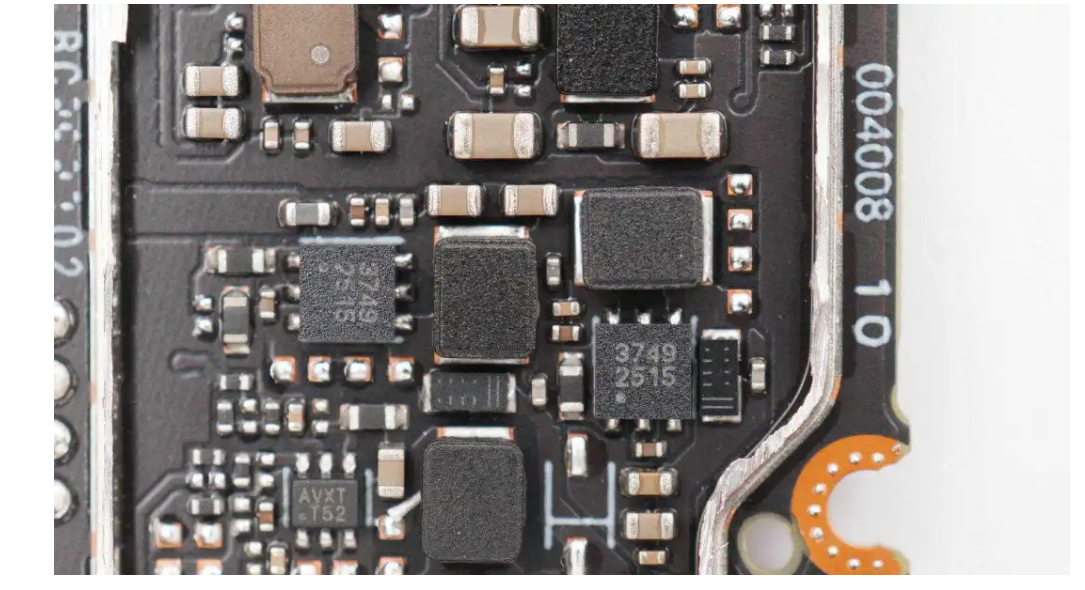

LED 드라이버 칩은 SG Micro사의 SGM3749 모델로, PWM 디밍을 지원하는 부스트 LED 드라이버입니다.
이 칩은 20V 입력 전압, 1.25MHz 스위칭 주파수를 지원하며 TDFN2*2-6L 패키지를 사용합니다.

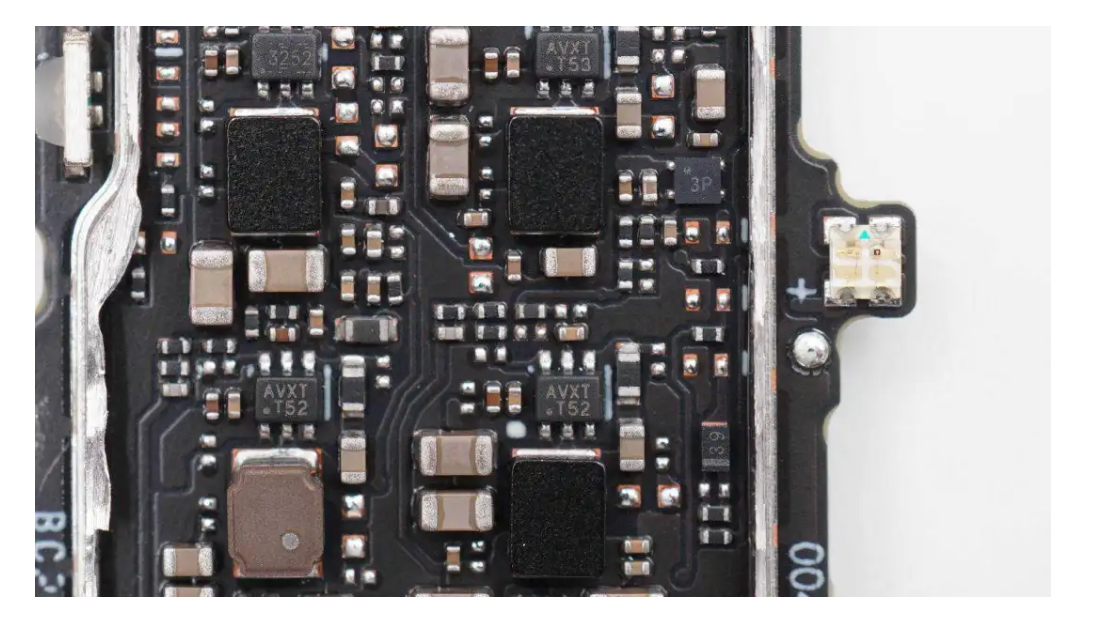

이 작은 기판의 뒷면에는 4개의 벅 컨버터 칩이 있습니다.
왼쪽 상단에 있는 칩은 텍사스 인스트루먼트(Texas Instruments) 제품으로,
3252라는 실크스크린이 찍힌 TPS563252 모델입니다.
이 칩은 SOT563 패키지를 사용하는 3~17V 입력 전압과 3A 출력 전류를 갖는 동기식 벅 컨버터입니다.
나머지 세 개는 칩소스 시스템즈(Chipsource Systems) 제품으로, AVX라는 실크스크린이 찍혀 있습니다.

또한 오른쪽 하단에는 AVX라는 실크스크린이 찍힌 스텝다운 칩이 있습니다.

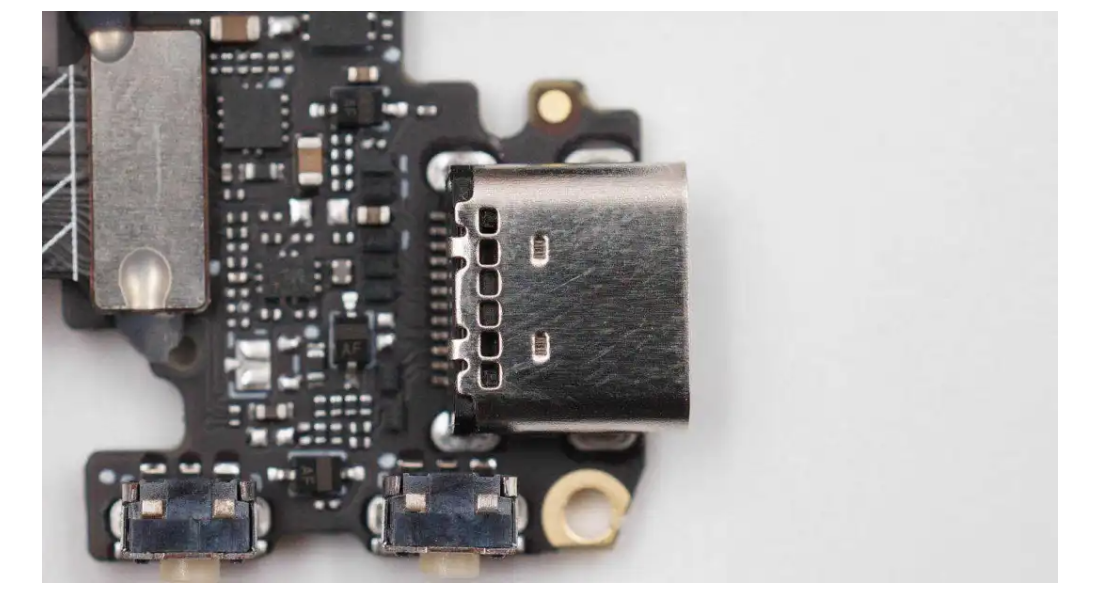

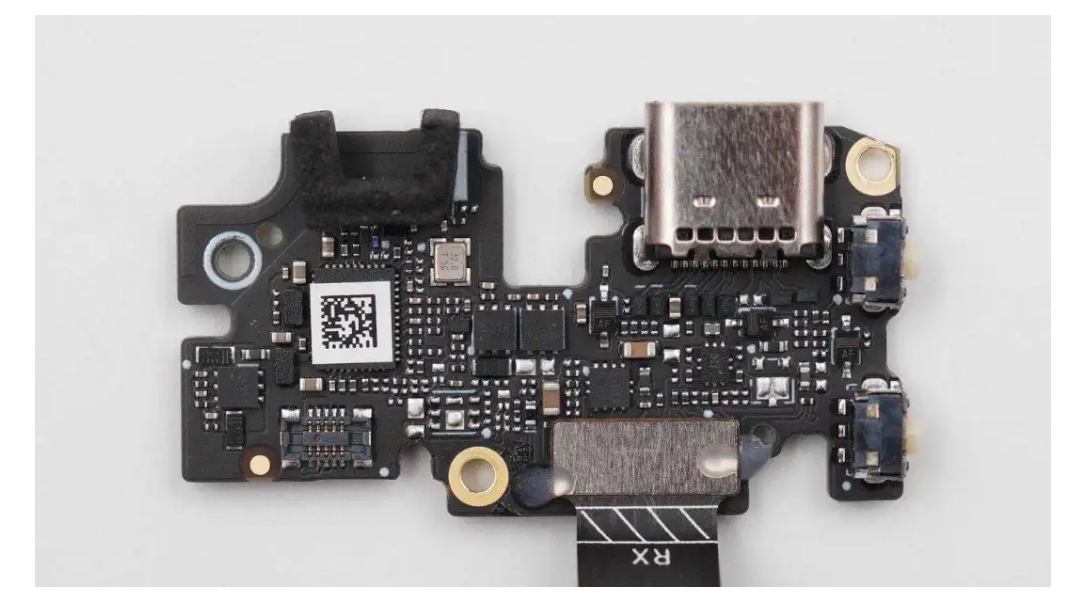

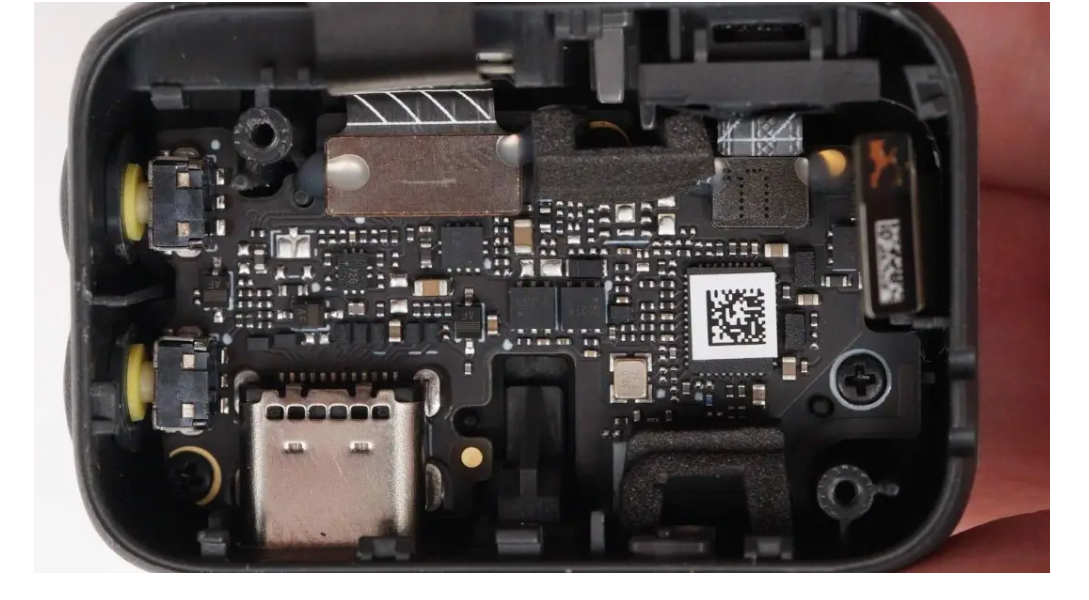

기본 PCBA 모듈에는 블루투스 SOC 칩, 전력 제어 트랜지스터, 과전류 보호 칩, USB-C 암 커넥터 및 오른쪽 측면에
마이크로 스위치가 포함되어 있습니다.

작은 기판 뒷면에 스위치가 있습니다.

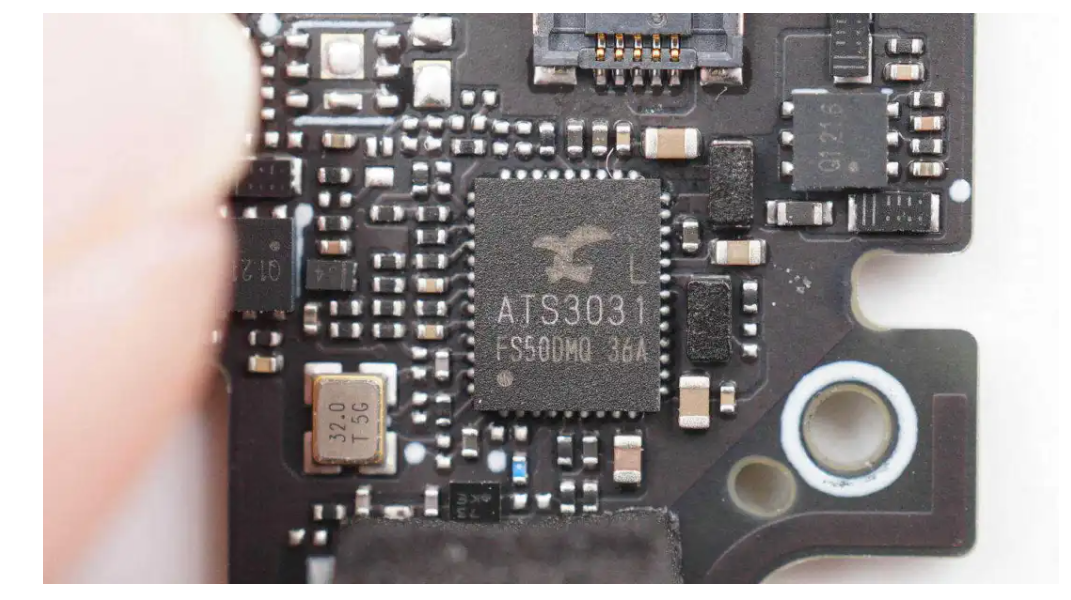

블루투스 SOC 칩은 Actions Technology 사의 ATS3031L 모델입니다.
이 칩은 ARM Cortex-M4F 프로세서, FPU(부팅 가능 프로세서), DSP(주파수 128MHz), DSP(주파수 170MHz)가 통합된
고집적 단일 칩 SOC입니다.
블루투스 송수신기, 무선 마이크, 저지연 무선 게이밍 헤드셋, 무선 콜센터 헤드셋 등 다양한 제품에 사용될 수 있으며,
QFN-44 패키지를 채택했습니다.

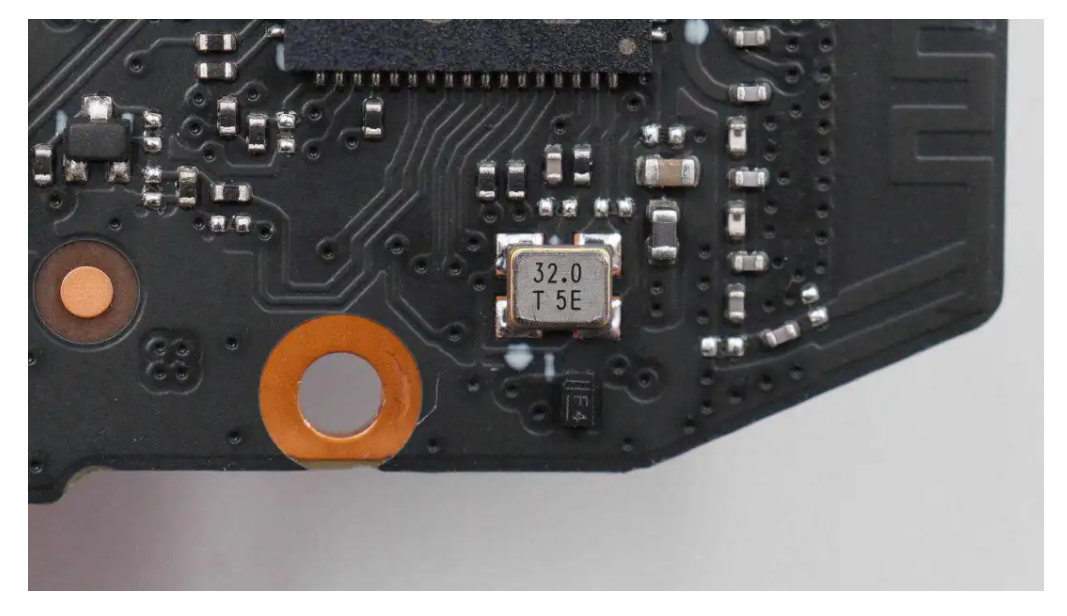

칩 외부에 있는 32.0MHz 클럭 수정 발진기의 근접 사진.

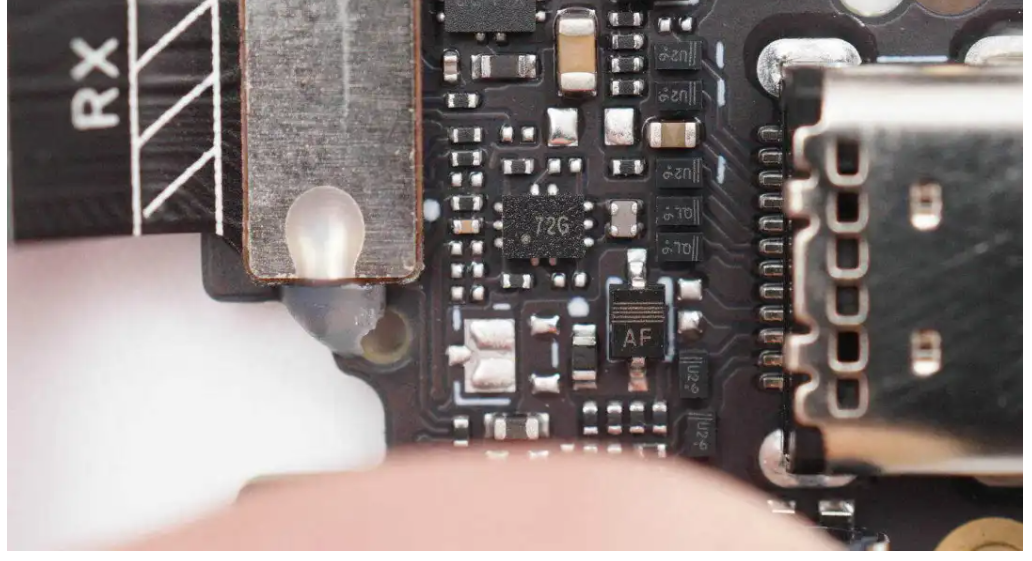

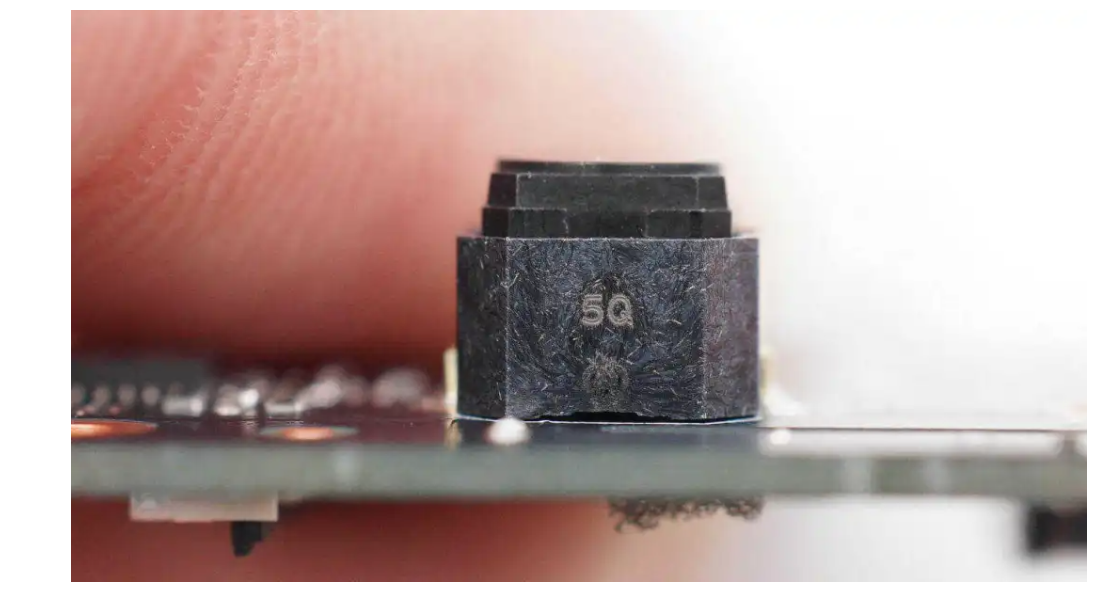

실크스크린으로 72G라고 인쇄된 토글 스위치의 클로즈업 사진입니다.

Magnum MT9102 선형 홀 효과 칩은 모듈의 위치를 감지하는 데 사용됩니다.

사용된 과전류 보호 칩은 Silergy SY6897A입니다.

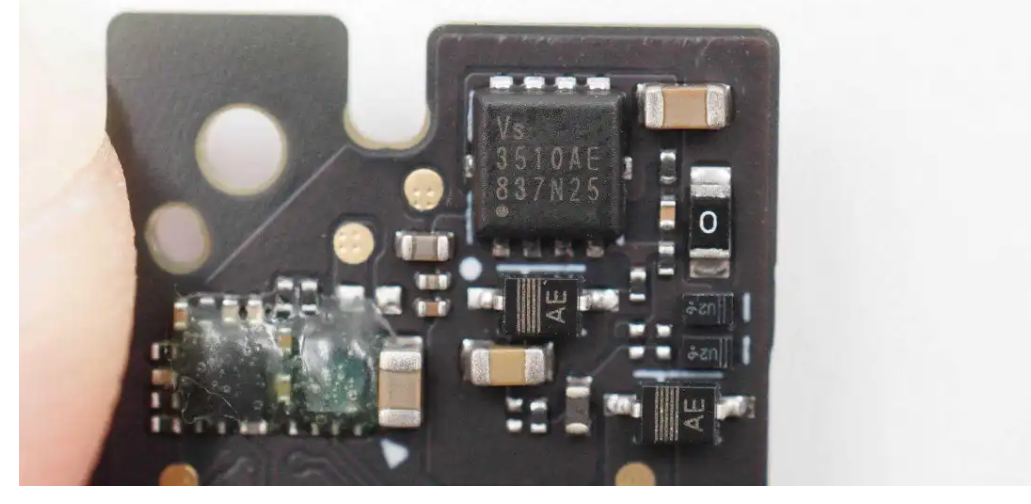

전원 공급 제어에 사용된 스위칭 트랜지스터는 Weizhao Semiconductor의 VS3510AE 모델로
-30V의 정격 전압, 10mΩ의 온 저항, PDFN3333 패키지를 갖춘 PMOS 트랜지스터입니다.

Weizhao Semiconductor VS3510AE의 데이터시트 정보입니다.

두 개의 전력 제어 트랜지스터는 양지에(Yangjie) 사의 Q1216(모델명 YJQ1216A)이며, PMOS 타입으로
내전압 -20V, 온저항 11mΩ이고 DFN2020-6L 패키지를 사용합니다.

측면에 있는 두 개의 마이크로 스위치를 클로즈업한 사진입니다.

USB-C 암 커넥터는 스루홀 납땜으로 고정됩니다.

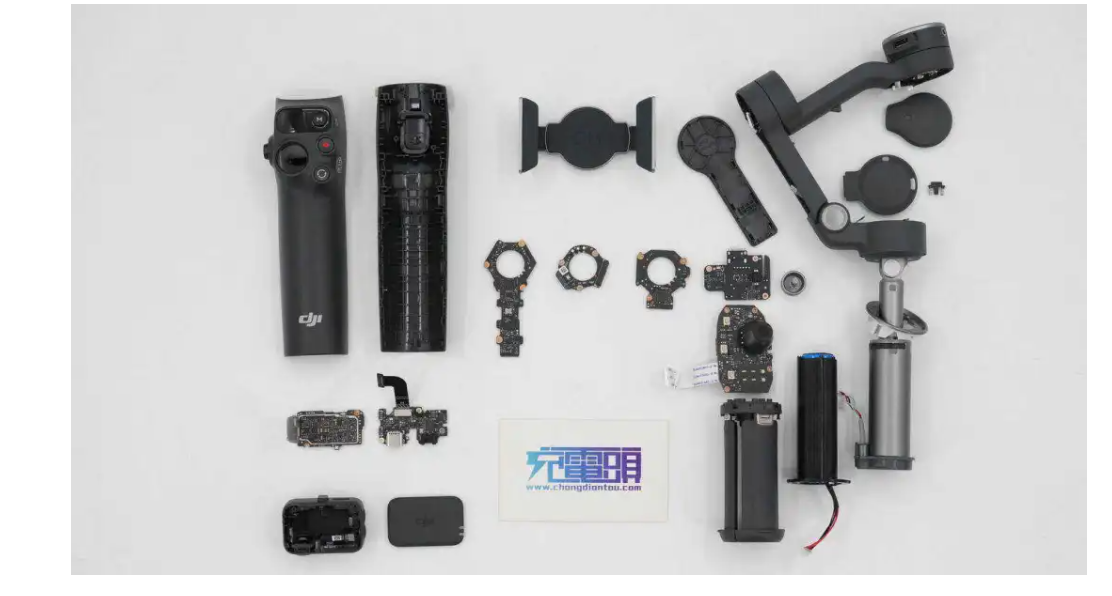

완전 분해 과정 개요와 함께 전체 사진을 보여드립니다.
ChargerLAB 분해 요약

마지막으로, 참고하실 수 있도록 DJI Osmo Mobile 8 스마트폰 짐벌의 핵심 구성 요소 목록을 아래에 제시합니다.
DJI Osmo Mobile 8 스마트폰 짐벌은 확장봉과 삼각대가 통합된 제품입니다. 3축 디자인으로 팬, 틸트, 롤을 지원하며,
360° 수평 무제한 회전, 무손실 이미지 안정화, 그리고 로우 앵글과 하이 앵글 전환 기능을 제공합니다.
USB-C 충전 포트와 최대 10시간 사용 가능한 3350mAh 내장 배터리를 갖추고 있으며, 스마트폰 충전도 가능합니다.
핸들에는 조이스틱과 다이얼이 있어 사용자 경험을 크게 향상시켜 줍니다.
ChargerLAB의 분해 분석에 따르면, 이 DJI 스마트폰 짐벌은 3.38Ah 용량의 BAK 18650 배터리를 내장하고 있습니다.
컨트롤러에는 Goodix GR5525RGNI 블루투스 SoC와 GigaDevice GD32F470VGH6 MCU가 탑재되어 있으며,
Southchip SC89601S 충전 칩과 ETA1188 부스트 컨버터 칩이 함께 사용됩니다
. NFC 기능은 Fudan Microelectronics FM11NT082C 컨트롤러를 활용합니다.
3축 브러시리스 모터 구동 장치는 코어소스 MP6536과 매그넘 MT9102 홀 효과 센서를 사용하여 로터 위치를 감지합니다.
트래킹 모듈은 액션스 테크놀로지 ATS3031L 블루투스 SOC를 내장하고 있으며,
코어소스 시스템과 텍사스 인스트루먼트 스텝다운 칩으로 구동되고 접점을 통해 짐벌 전원 공급 장치에 연결됩니다.
짐벌 핸들 배터리는 플라스틱 슬리브로 보호되며, 리본 케이블 커넥터는 접착제로 보강되어 견고한 내부 구조와
안정적인 성능을 보여줍니다.
