VCM은 어떤 설비가 필요할까?

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/_8xJC175NE65tGLWSltmKA

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HEkeS2mj_TuKHN14fifeezp3-Qp-vsIk5GEDHyw1&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2F_8xJC175NE65tGLWSltmKA

============================================================



VCM(보이스 코일 모터) 생산 설비 소개:



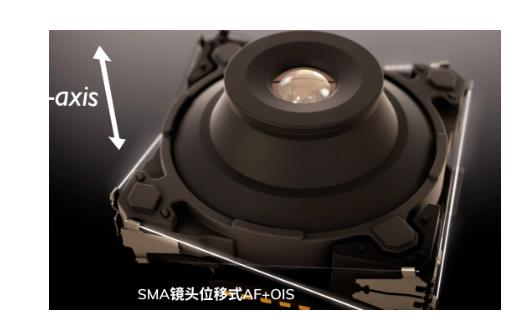

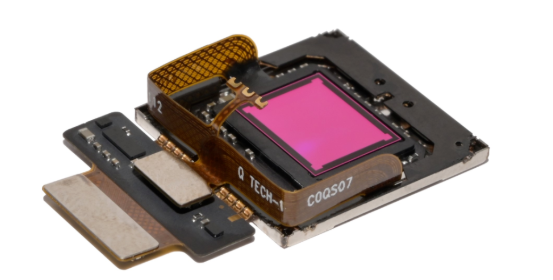

 휴대폰 카메라 자동 초점 시스템의 핵심 구동 부품 인 생산 라인은 정밀 에칭, 고정밀 권선,

레이저 용접, 본딩, 롤투롤 공급 및 하역, 검사 및 테스트, 지능형 제어의 7가지 주요 단계로 구성됩니다.





I. 프런트엔드 처리 장비 시스템

1-1 정밀 금속 에칭 장비

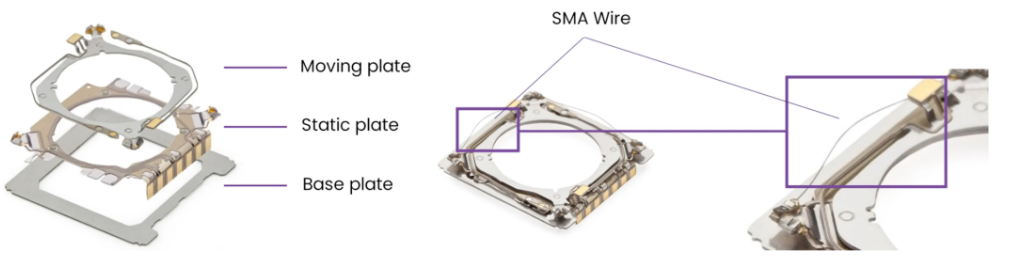

      VCM 금속 정밀 에칭은 스프링, 자기 요크, 코일 지지대와 같은 핵심 부품 제조에 있어 중요한 공정이며,

      습식 에칭과 건식 에칭의 두 가지 기술 방식으로 나뉩니다.





습식 에칭 라인은 주로 일본산 ORC 리소그래피 장비와 독일산 RENA 장비로 구성되어 있으며,

스테인리스강 및 구리 합금과 같은 재료 가공에 적합합니다.



Lam Research의 TCP® ICP 에칭 장비와 Tokyo Electron(TEL) 플라즈마 에칭 장비로 대표되는 건식 에칭 장비는

 높은 정밀도가 요구되는 공정에 적합합니다.

반응형

주요 기술적 특징은 다음과 같습니다.



1-2 고정밀 권선 장비



      VCM 측면 권선기는 소형 코일 제조의 핵심 장비입니다.

      현재 중국 시장에는 동관취안강자동화, 한스레이저, 다얀정밀( 东莞全刚自动化、大族激光和大研精密 )등

      세 곳의 주요 공급업체가 있습니다.





II. 핵심 조립 장비 시스템

2-1 레이저 솔더 볼 납땜 시스템

    레이저 솔더 볼 납땜은 VCM 모터 조립 분야의 혁신적인 기술로, 기존의 인두 납땜 및 리플로우 납땜 공정을 대체하고

   정밀 납땜 시 발생하는 열영향부 및 불량한 납땜 접합부 등의 문제를 해결합니다.

2-2 고정밀 본딩 시스템

    고정밀 본딩 시스템은 VCM 모터 조립에서 핵심적인 보조 장비로, B 스프링, F 스프링 및 후면 커버와 같은 위치에

    미량의 전도성 또는 감쇠성 접착제를 도포하는 데 사용됩니다.



2.3 롤투롤 권취 및 하역 시스템

    롤투롤 시스템은 VCM 모터 생산의 핵심 동력 전달 장치로서, 판금 재료의 지속적인 공급 및 재활용을 담당합니다.



III. 시험 및 검사 장비 시스템

3-1 AOI 광학 검사 시스템

   AOI(자동 광학 검사) 시스템은 VCM 모터 생산의 핵심 품질 관리 장비로,

  주로 납땜 불량, 접착제 과다 유출, 부품 정렬 불량 등의 문제를 식별하는 데 사용됩니다.



   VCM 모터 생산에서 이 장비는 용접 높이 및 기공과 같은 결함을 감지하여 제품이 설계 요구 사항을 충족하는지

   확인할 수 있습니다.







3-2 동적 성능 테스트 스탠드



    동적 성능 시험대는 VCM 모터의 성능을 평가하는 데 있어 핵심적인 장비입니다.

    주로 VCM 모터의 추력 계수, 공진 주파수, 집속 스트로크와 같은 동적 성능 지표를 측정하는 데 사용됩니다.



    레이저 도플러 진동계와 같은 하드웨어 구성 및 자동화된 테스트 프레임워크를 통해

    동적 성능 테스트 벤치는 VCM 모터의 성능을 종합적으로 평가할 수 있도록 합니다.



IV. 지능형 제어 시스템 아키텍처

4-1 MES(제조 실행 시스템)

     MES 시스템은 전체 VCM 생산 라인의 "두뇌" 역할을 하며, 각 작업 스테이션에서 실시간으로 데이터를 수집하여

     전체 공정 추적성과 최적화를 달성하는 데 중요한 역할을 합니다.



4-2 AI 시각 검사 시스템

     AI 비전 검사 시스템은 이미지 인식을 통해 제품 결함을 자동으로 감지하여 VCM 모터 생산의 품질 관리를 위한

    강력한 도구입니다.



    AI 비전 검사 시스템은 주로 VCM 모터 생산에서 납땜 접합 품질, 스프링 위치 및 조립 정밀도를 검사하는 데 사용되어

   수작업 개입을 줄이고 검사 효율성과 정확도를 향상시킵니다.
