오포 FIND X 9 Pro를 분해해 보았다

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문 https://mp.weixin.qq.com/s/T47252RlKhVT4FhVn0-otA

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HDt_SGmjLFNWpdCyl9AJT5MPomY5GjxgYpq-aQKE&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FT47252RlKhVT4FhVn0-otA

=========================================================



2025년 10월 16일 , OPPO는 ColorOS 16을 탑재한 첫 번째 모델  인 OPPO Find X9 시리즈를 공식 출시했습니다 .

이 제품은 OPPO의 하반기 플래그십 스마트폰 시리즈 입니다.

더불어  OPPO iPad 5 와 OPPO Watch S라는  두 가지 스마트 생태계 제품도 함께 선보였습니다.





OPPO Find X9는 2760×1256 해상도의 6.59인치 화면을  갖추고 있으며,

 OPPO Find X9 Pro/위성 통신 에디션은 6.78인치 화면을  갖추고 있습니다 .



OPPO Find X9 시리즈는 MediaTek Dimensity 9500 모바일 플랫폼을 사용하며

 12GB 및 16GB RAM과 256GB, 512GB, 1TB 저장 용량을 제공합니다.

OPPO Find X9는 두께 7.99mm , 무게 203g 이며, OPPO Find X9 Pro는 두께 8.25mm , 무게 225g 입니다 .



OPPO Find X9는  12GB+256GB 모델이 4,399위안 , 16GB+512GB 모델 이 5,299위안 ,

16GB+1TB 모델이 5,799위안입니다 .

OPPO Find X9 Pro는 12GB +256GB 모델이 5,299위안  , 16GB +512GB 모델이 5,999위안 ,

16GB+1TB 모델이 6,699 위안 입니다 . Find X9 Pro  위성 통신 버전(  16GB+1TB) 은 6,999 위안 입니다 .

다른 버전과 달리 위성 통신 버전은 11월 7일 오전 11시부터 사전 예약 판매를 시작하였으며

11월 14일부터 모든 판매 채널에서 정식 판매되었습니다.

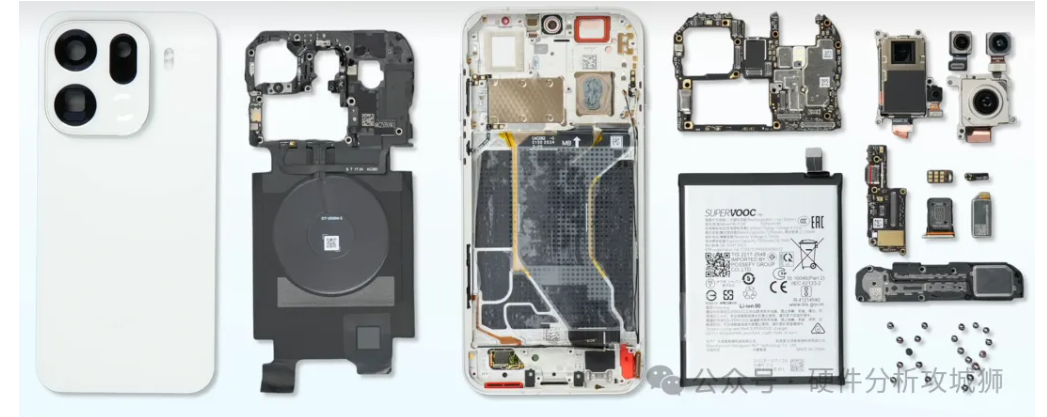

오늘은 OPPO Find X9 Pro 를 분해 하여 OPPO Find X9 시리즈 의 구조 와 사용된 소재를 살펴보겠습니다.

분해 영상은 YouTube 채널 Microcomputer Analysis 에서 가져왔습니다.



Find X9 Pro는 1~120Hz의 가변 주사율과 최대 1800니트의 밝기를 지원하는 AMOLED 플렉서블 스크린을 탑재하고 있습니다 .

반응형

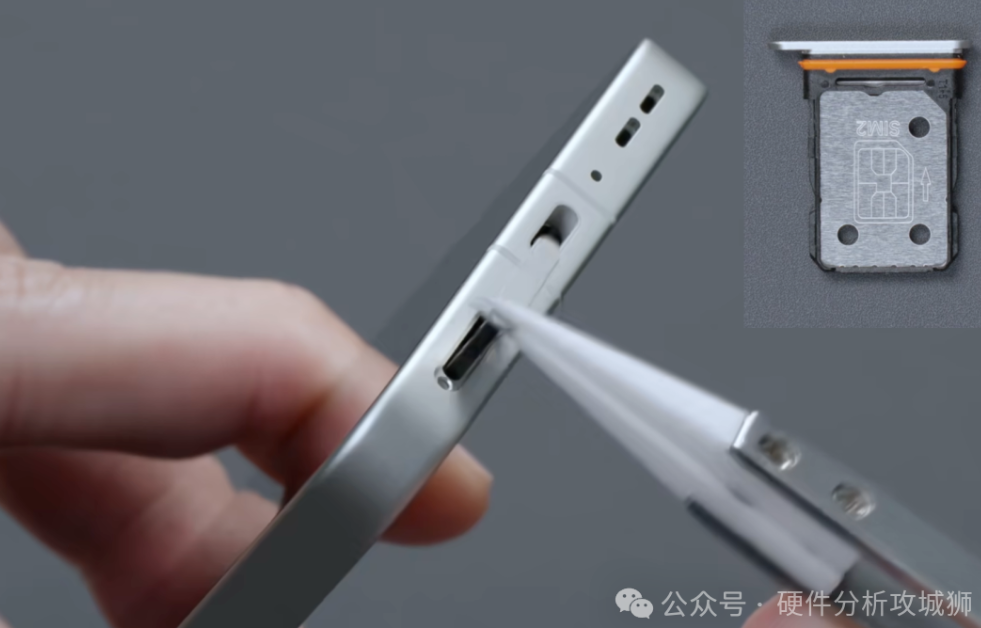

SIM 카드 트레이를 분리하세요. 이 트레이는 듀얼 SIM을 지원하며 금속과 플라스틱 재질에 방수 고무 링이 있습니다.



뒷면 커버는 가열 후 분리 도구를 사용하여 제거할 수 있으며, 유리 재질로 되어 있습니다.

렌즈 장식과 유리가 만나는 부분은 모서리가 둥글게 처리되어 있어 더욱 편안한 착용감과 시각적 아름다움을 제공합니다.

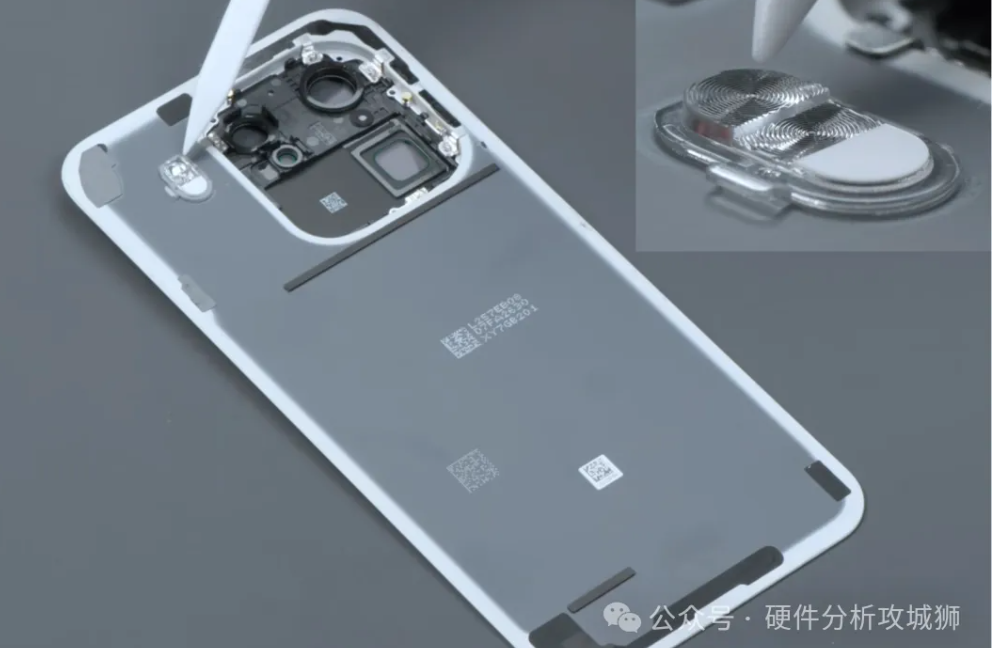

뒷면 덮개 안쪽에서 가장 눈에 띄는 특징은 두께가 다른 두 개의 프레넬 렌즈로 구성된 플래시 렌즈입니다.



렌즈 라이너는 나사 4개로 고정됩니다.



메인보드를 더 분해해 보니 기기 내부에 무선 충전 코일과 배터리를 덮고 있는 방열 필름이 발견되었습니다.



NFC 모듈은 메인보드 커버에서 확인할 수 있으며, NFC 플렉시블 회로 기판은 충전 코일과 통합되어 있습니다.



메인보드 커버와 무선 충전 코일은 함께 분리할 수 있으며, 커버는 금속과 플라스틱으로 изготов되어 있습니다.

NFC 기능 외에도, 커버에는 후면 마이크와 레이저 자동 초점 센서가 내장되어 있습니다.



커버 뒷면에는 AAC Technologies 사의 1012H 사양의 상단 장착형 스피커가 통합되어 있습니다.

덮개를 제거하면 마더보드와 렌즈의 전체적인 구조를 볼 수 있습니다.

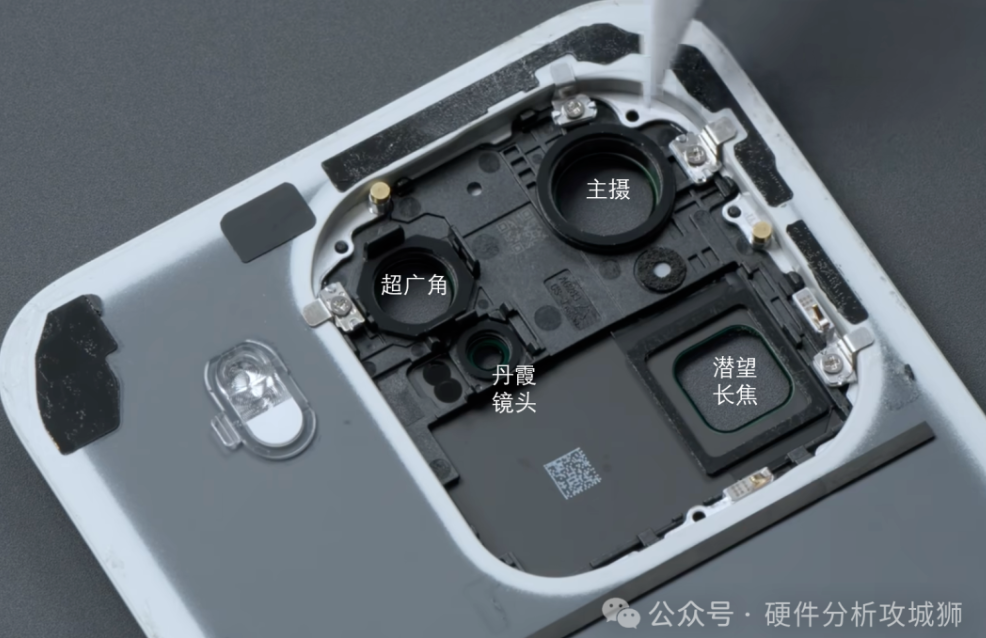

전면 카메라를 포함한 모든 후면 카메라가 제거되었고, 단샤(Danxia) 렌즈와 잠망경식 망원 렌즈가 하나로 통합되었습니다.

OPPO Find X9 Pro는 50MP 메인 카메라  ,  50MP 초광각 카메라 , 200MP 잠망경 식 망원 카메라,

그리고  2MP 단샤 색 재현 렌즈를 탑재하고 있습니다 . 전면 카메라는 초광각 카메라와 동일한 사양을 갖추고 있습니다

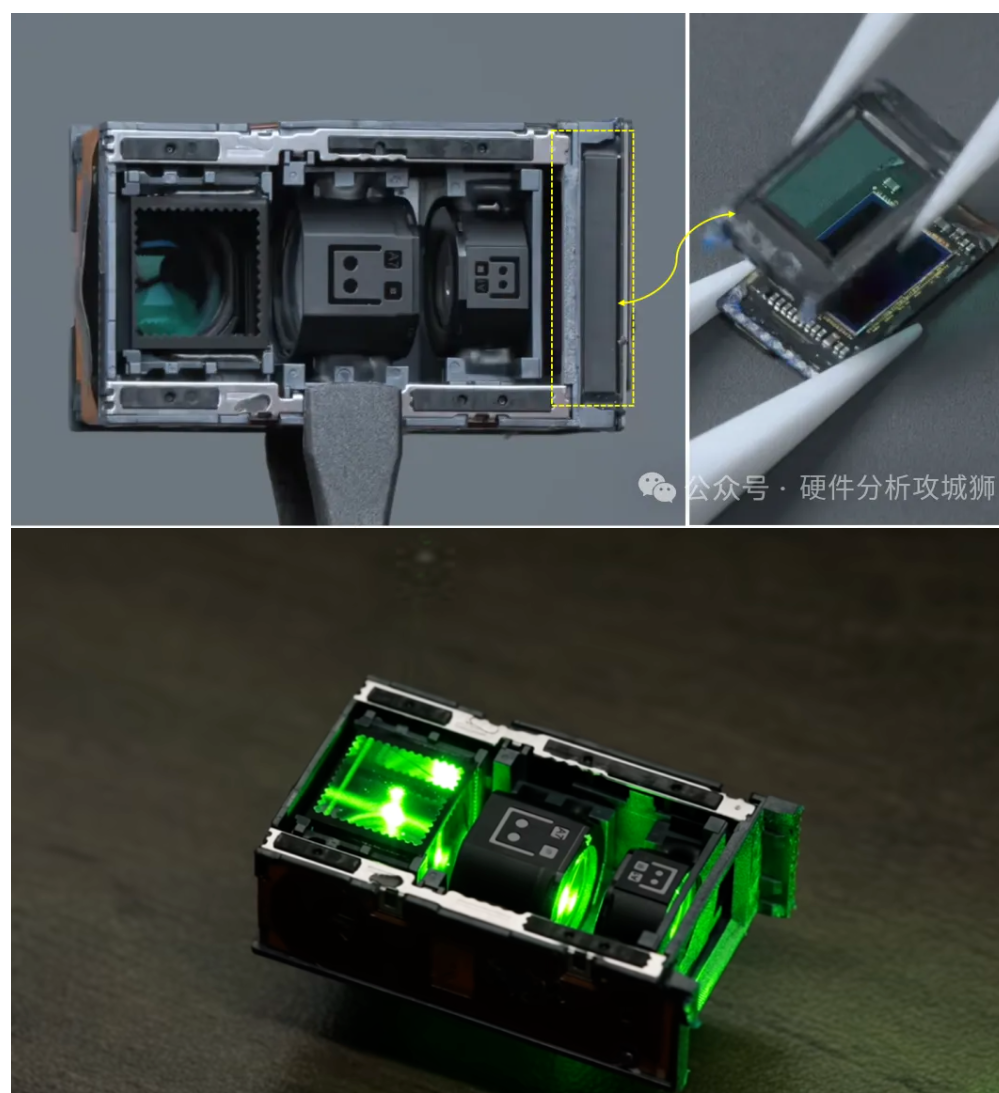

잠망경식 망원 렌즈 모듈을 더 분해해 보면 플로팅 광학 렌즈가 드러납니다.

OPPO는 선구적인 AOA(능동 광학 정렬) 기술을 적용하여 0.1마이크로미터 의 광축 정렬 정확도를 달성하고

렌즈 해상도(MTF)를 15% 향상시켰다고 주장합니다.

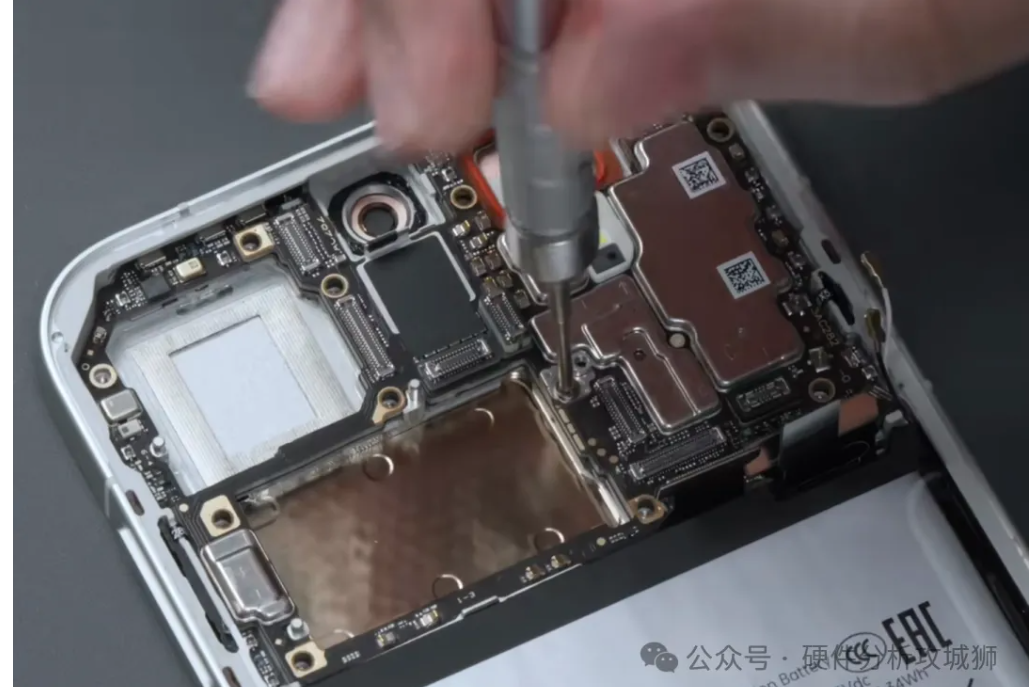

OPPO Find X9 Pro의 메인보드를 고정하는 나사를 풀어 메인보드를 분리합니다.

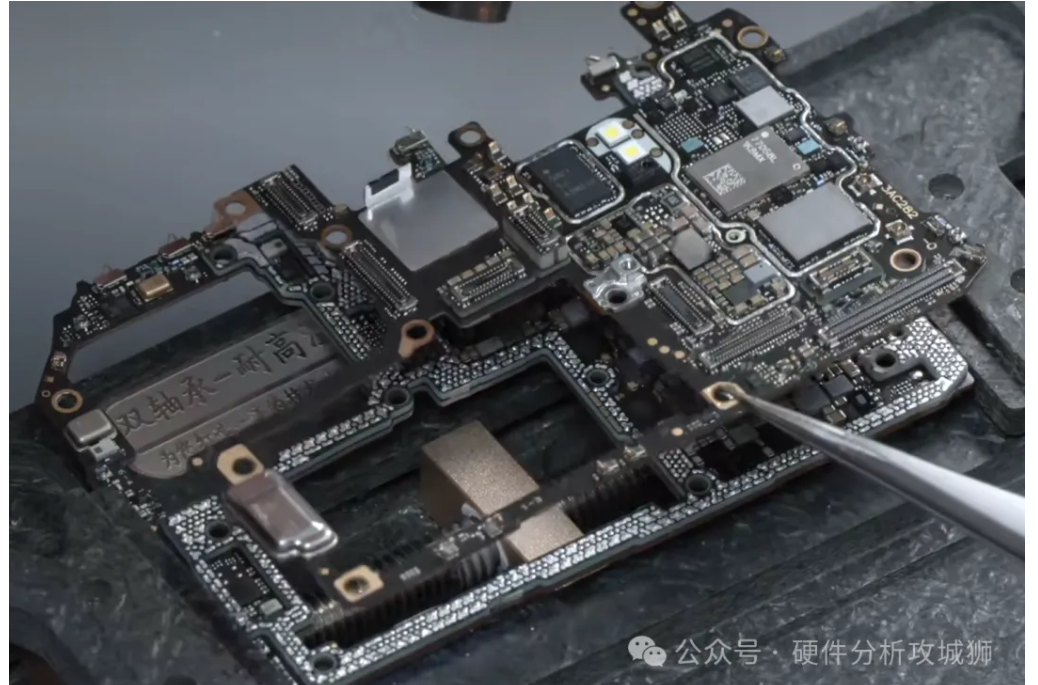

메인보드는 중간에 인터포저가 있는 이중 레이어 설계를 사용합니다.

구조적 강도가 약한 일부 영역에는 인터포저 레이어가 추가로 적용되어 있습니다.



메인보드는 전면에 플래시를 통합하고, 메인 카메라와 잠망경식 망원 렌즈를 수용하기 위한 두 개의 구멍을 뚫었습니다.

휴대폰의 세 가지 주요 구성 요소는 메인보드 후면에 위치하며,

이중 레이어 설계의 가장 취약한 부분에 추가적인 금속 보강재를 더해 구조적 강도를 높였습니다.

또한 메인보드에는 OPPO Find X9 Pro 위성 통신 에디션 만의 특징인 위성 통신 칩 과 eSIM 칩을 위한 공간이

마련되어 있습니다

Find X9 Pro 위성 통신 에디션은 듀얼 물리 SIM 카드와 듀얼 eSIM을 지원하는 하드웨어 설계를 특징으로 하며 ,

사용자는 원하는 두 개의 SIM 카드를 동시에 활성화할 수 있습니다.



이 기기 에 탑재된 16GB LPDDR5X  RAM  (모델 K3KL5L50EM -BGCV )  과

UFS4.0 솔리드 스테이트 스토리지  (모델 KLUGG8NHKB -F0H1 )  는 모두 삼성 제품입니다.

DRAM 아래에는 현재 미디어텍의 최첨단 모바일 칩인 디멘시티 9500 칩이 있으며 ,

이 칩은 3nm 공정으로 설계 되었고 TSMC 에서 제조 되었습니다 .



가열 테이블을 사용하면 라미네이트를 제거할 수 있습니다.



열전도성 접착제는 SoC 영역의 층 사이 틈을 메워 열 방출을 향상시키는 데 사용됩니다.

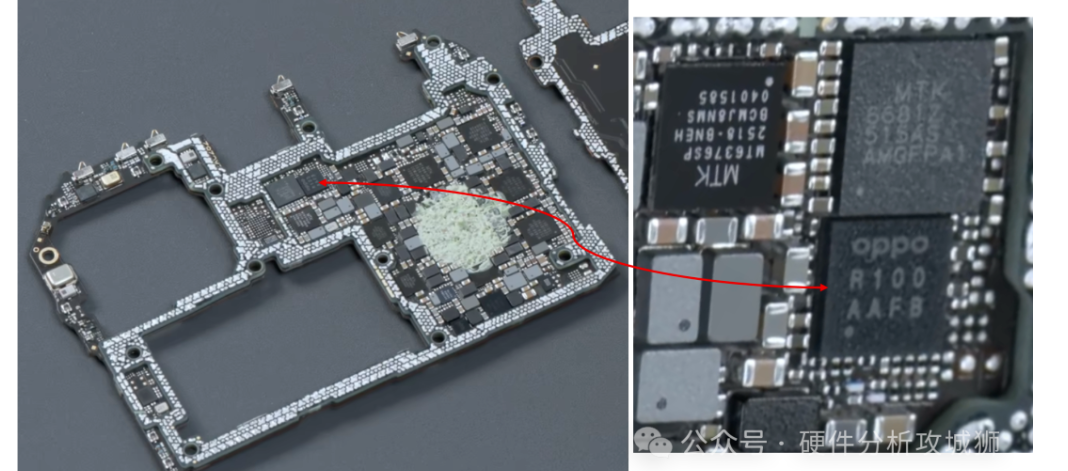

오포 파인드 X9 프로는 상하이 커뮤니케이션에서 자체 개발한 통신 향상 칩인 오포 R100을 사용합니다.

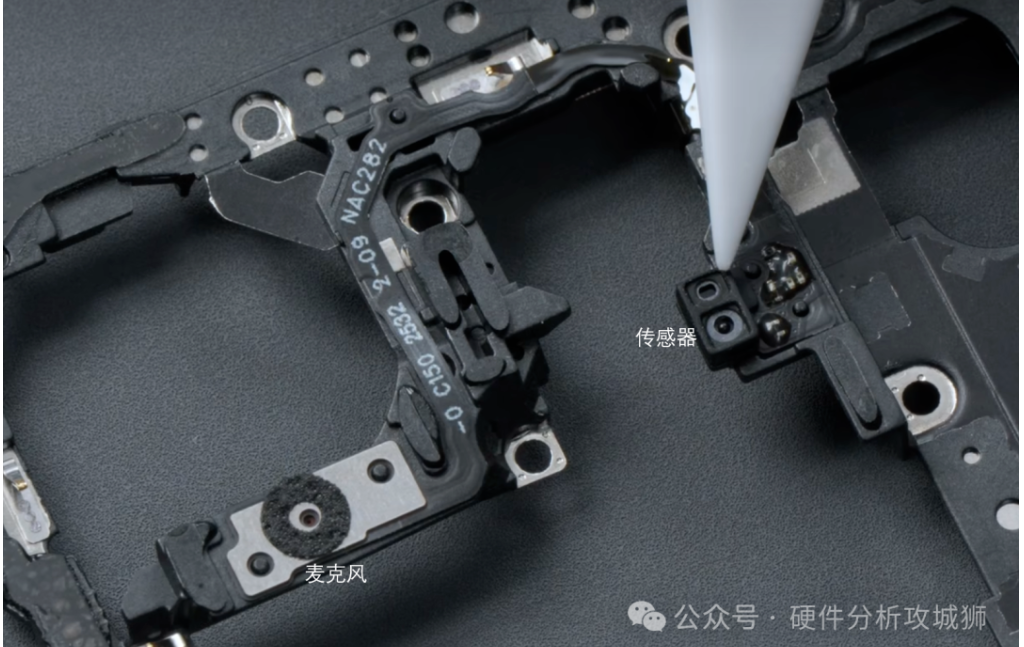

센서 보드를 제거하세요. 상단에는 범용 리모컨용 적외선 송신기가 통합되어 있습니다.

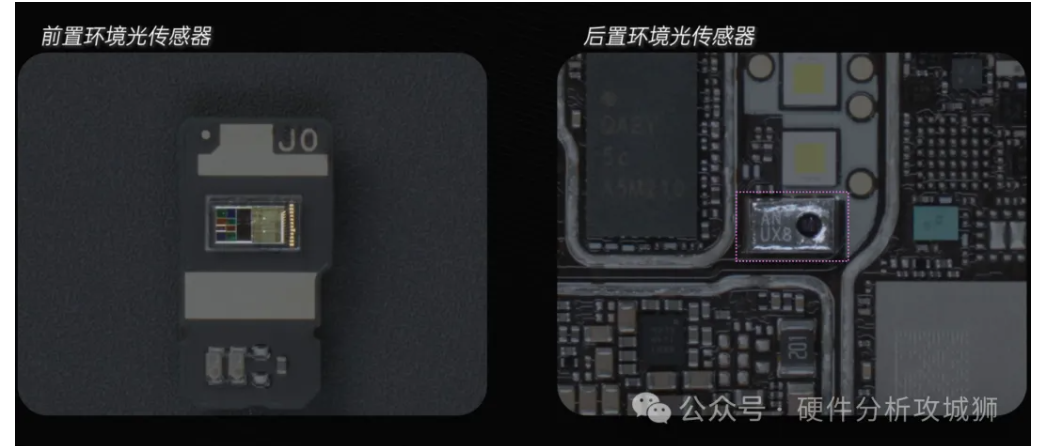

이 작은 기판의 앞면에는 주변광 센서가 있습니다.

이 외에도 메인보드에는 후면 카메라용 주변광 센서가 하나 더 내장되어 있습니다.

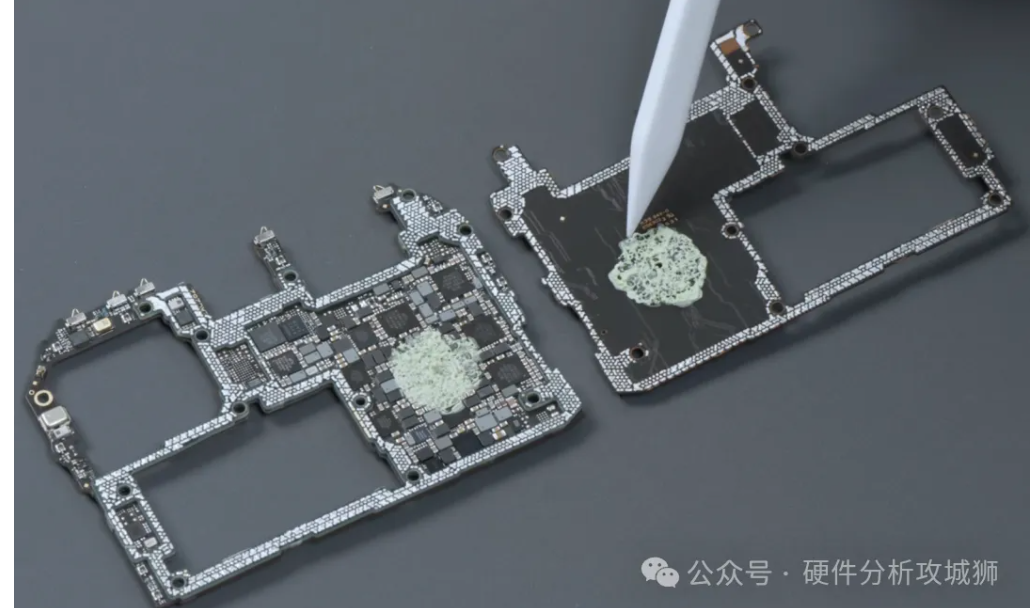

마더보드 뒤쪽의 SoC 영역에는 다량의 써멀 페이스트가 도포되어 있는데, 이는 열을 VC 방열판으로 직접 전달하는 역할을 합니다.

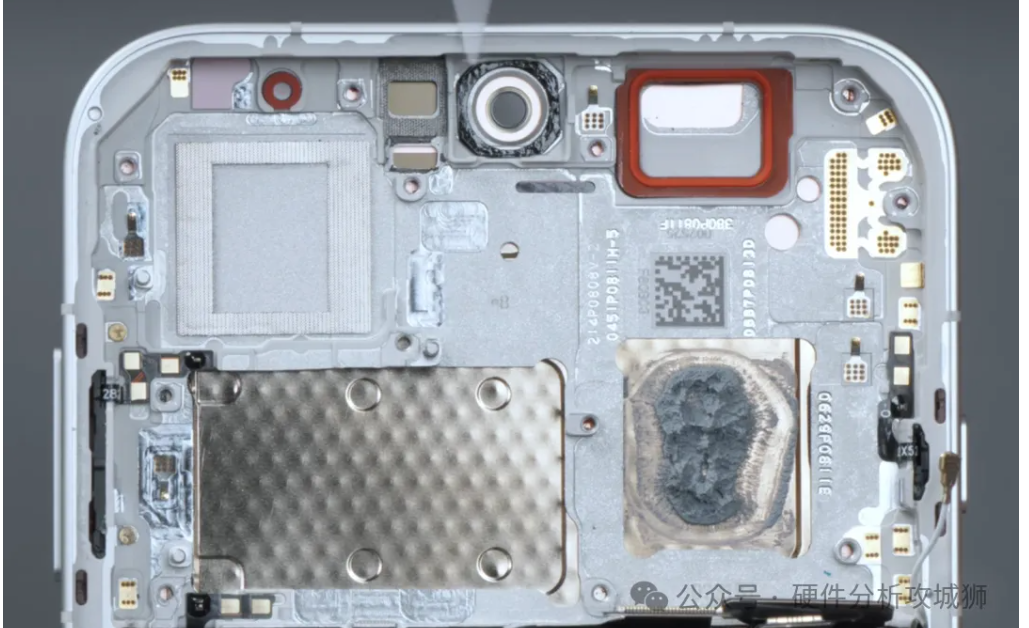

USB-C 보조 기판 덮개를 고정하는 나사를 풀어서 보조 기판 덮개를 제거하십시오.



커버 플레이트 하단에는 스피커가 내장되어 있으며,

이 스피커는 금속 접점을 통해 USB-C 보조 보드에 연결됩니다.

이 스피커 역시 AAC Technologies 제품 이며 사양은 1510입니다.

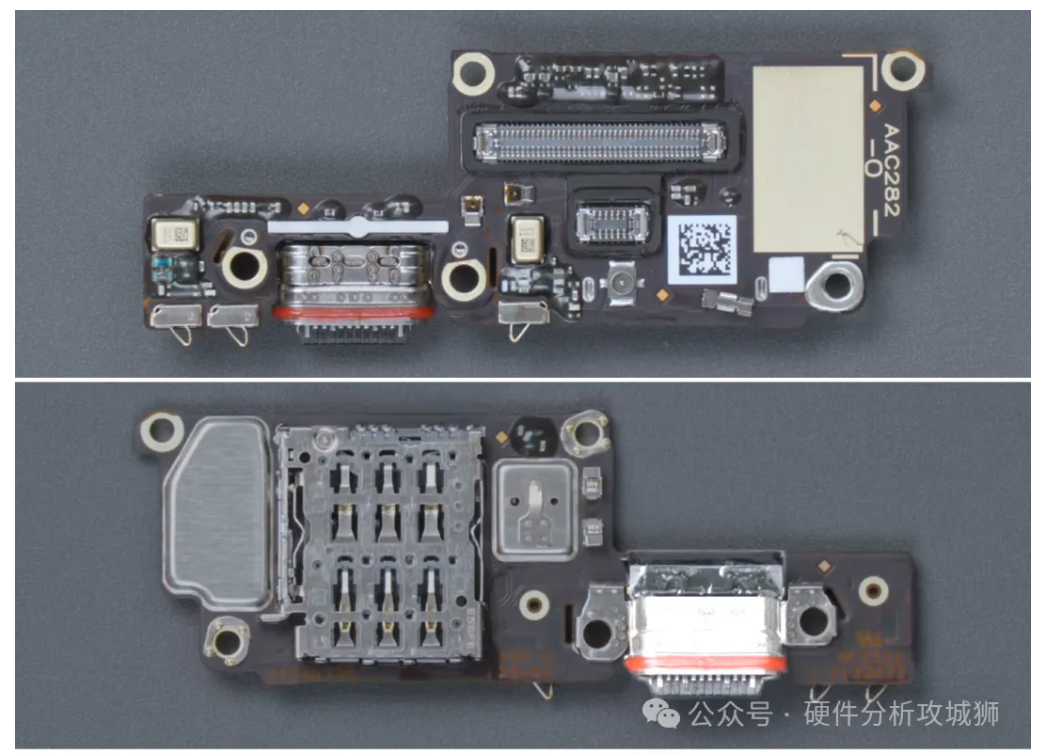

보조 보드를 제거하려면 모든 B2B 연결 및 RF 인터페이스를 분리하십시오.

보조 기판에는 USB-C 포트, SIM 카드 슬롯 및 두 개의 마이크가 통합되어 있습니다.

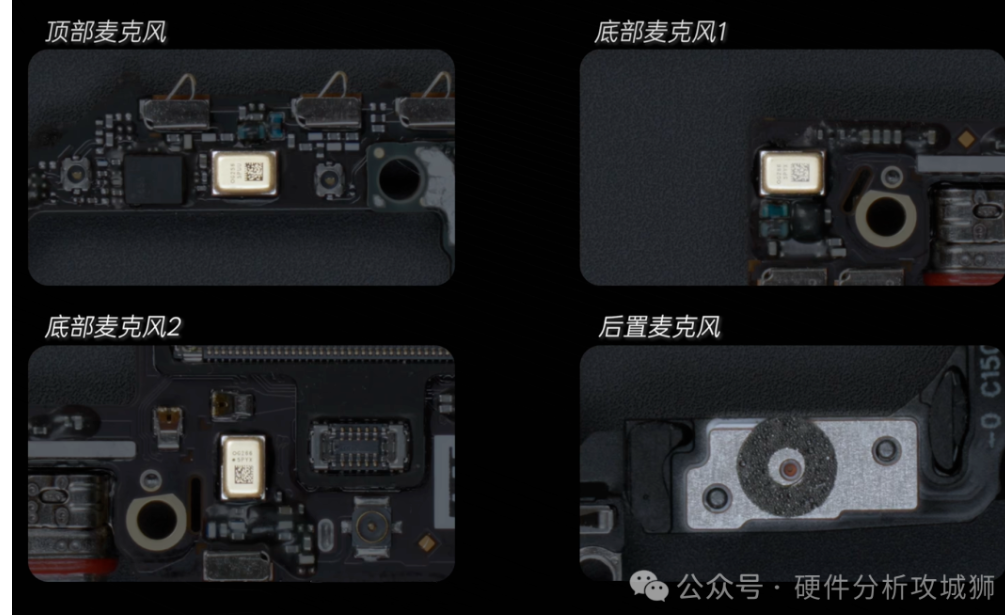

이 기기는 총 4개의 마이크를 탑재하고 있는데, 이는 플래그십 모델에서 거의 표준이 된 구성입니다.





X축 선형 모터가 제거되었습니다. 이 모터 역시 AAC Technologies 제품 이며 사양은 ESA0816입니다.

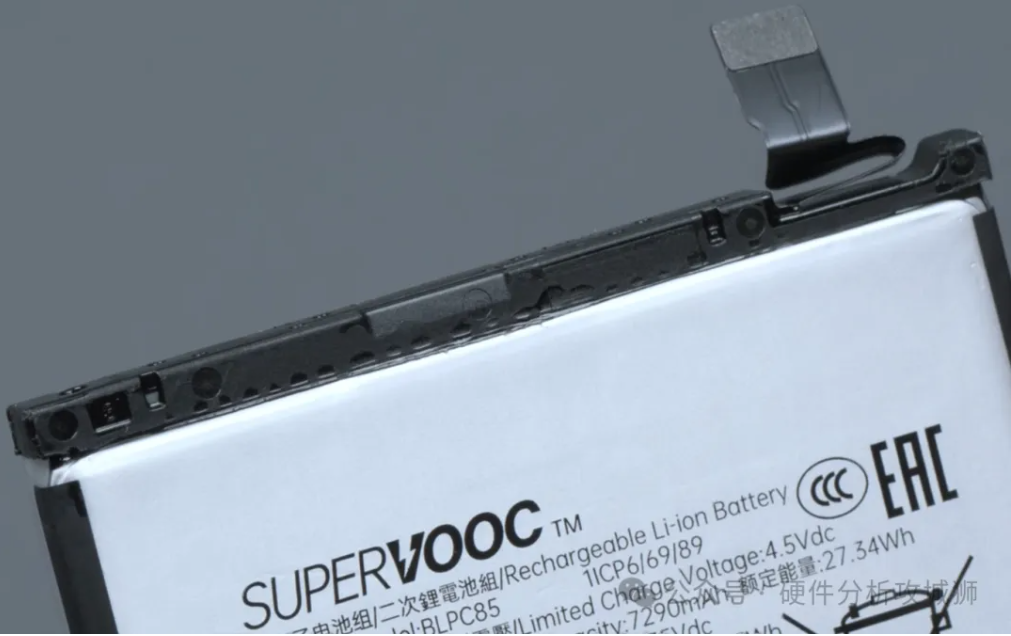

OPPO Find X9 Pro는 7500mAh 배터리를 탑재하고 빠른 탈착 디자인을 채택했으며

80W 유선 SuperVOOC 고속 충전과 50W 무선 고속 충전을 지원합니다.





이 배터리는 NVT 동관신넝더 에서 공급하는 4세대 실리콘-탄소 양극 소재를 사용하며

전지 셀은 ATL에서 제작했습니다.





배터리 보호 회로 기판은 열 용융 접착제 캡슐화를 사용하여 보호 성능을 향상시키고,

 C-Pack 패키징 기술을 적용하여 보호 회로 기판의 적층 방향을 Y축에서 Z축으로 변경합니다.

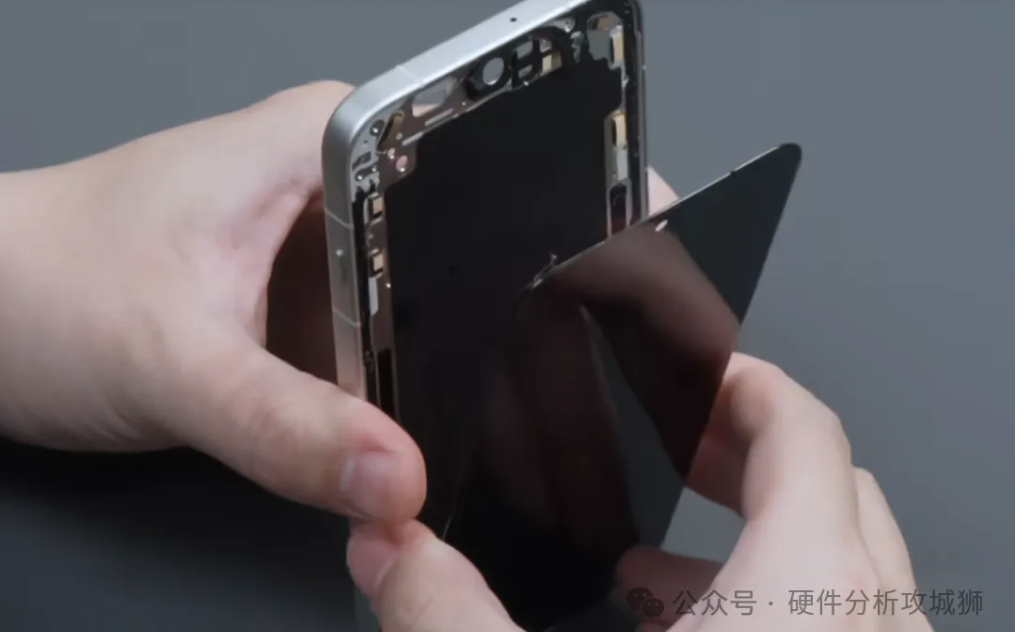

화면은 가열, 알코올 사용 및 분해 도구를 이용하여 분리할 수 있습니다.

화면 공급업체는 Tianma Microelectronics입니다.

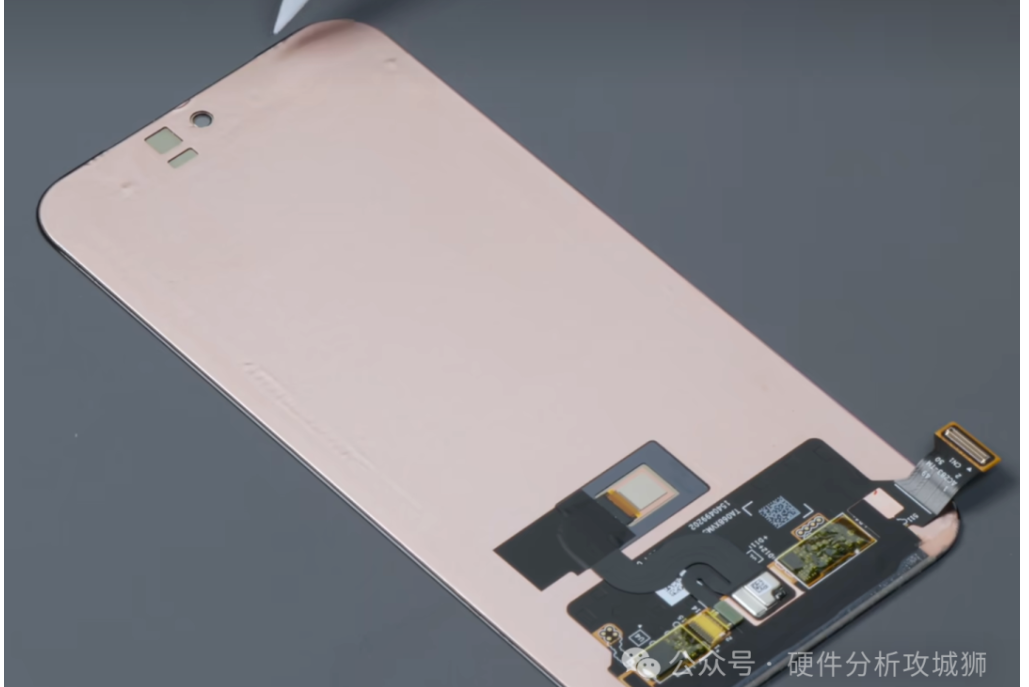

화면 뒷면은 전체를 덮는 차폐용 구리 호일로 덮여 있습니다.



가운데 있는 3D 초음파 단일 지점 지문 인식 모듈은 포장 스타일로 미루어 보아 Goodix 사의 솔루션 인 것으로 보입니다 .



화면 하단에는 LIPO 패키징 기술이 사용되었습니다.





터치 IC는 Synaptics의 S3910V입니다.

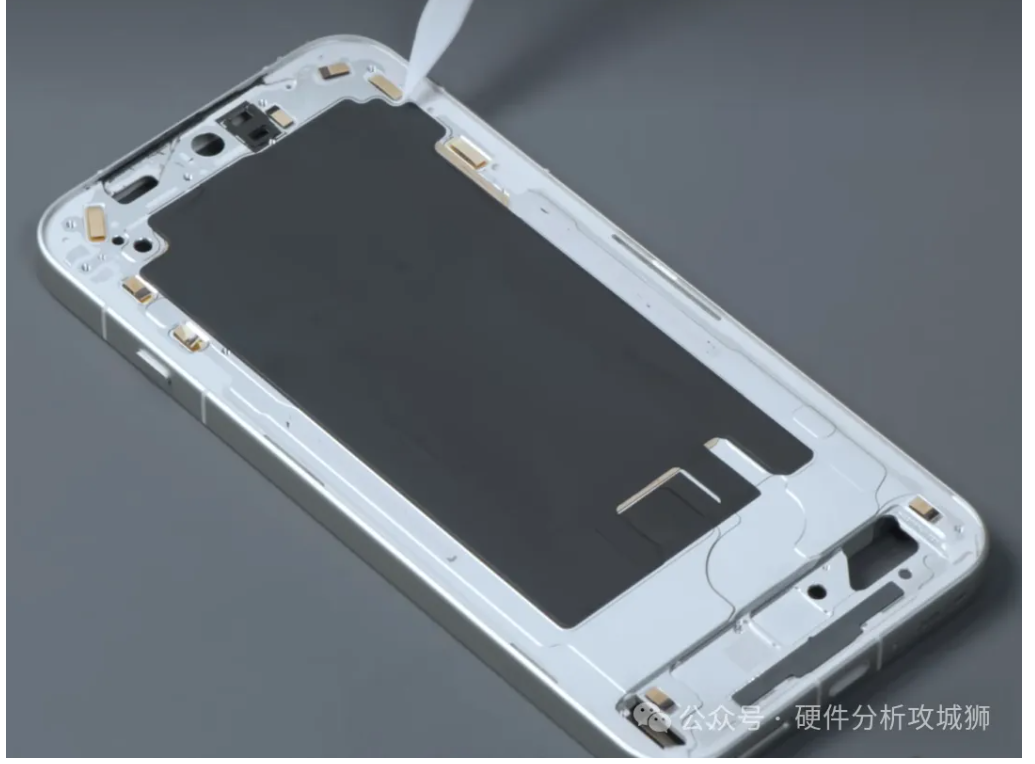

화면 아래쪽 중앙 프레임에는 흑연 방열 필름이 있고, 그 필름 아래에는 VC 방열판이 있습니다.



미드프레임은 나노 사출 성형과 CNC 일체형 성형 솔루션을 채택했습니다.
