샤오미 자체 칩 사용, Xiaomi 15 S Pro를 분해해보다

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/HaMmKcNvoQEOGDpjm8HhDQ

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HJETZ2ijLvwQnoNil4gMVi5ld9kNi4frDNQAR9BA&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FHaMmKcNvoQEOGDpjm8HhDQ

=====================================================================



샤오미 Mi 15S Pro는 샤오미 그룹 창립 15주년을 기념하는 제품으로

샤오미가 Mi 15 Pro를 기반으로 특별히 개발했습니다.

Mi 15 Pro와 비교했을 때, Mi 15S Pro는 화면, 이미지, 방열 등 모든 면에서 업그레이드되었을 뿐만 아니라,

샤오미가 새롭게 출시한 3nm 공정의 자체 개발 휴대폰 SoC 칩인 Xuanjie O1 을 탑재하였습니다.





샤오미 15S Pro는 6.73인치 풀 뎁스 마이크로 커브드 화면을 사용합니다.

맞춤형 M9 발광 소재를 사용한 2K 저전력 화면으로 , 120Hz 재생률과 3200니트 밝기를 지원합니다.





새로운 휴대폰에는 Xiaomi HyperOS 2도 탑재되어 있습니다.

이번에 분해된 것은 16GB 메모리 + 512GB 스토리지를 갖춘 Dragon Scale Fiber 버전입니다.

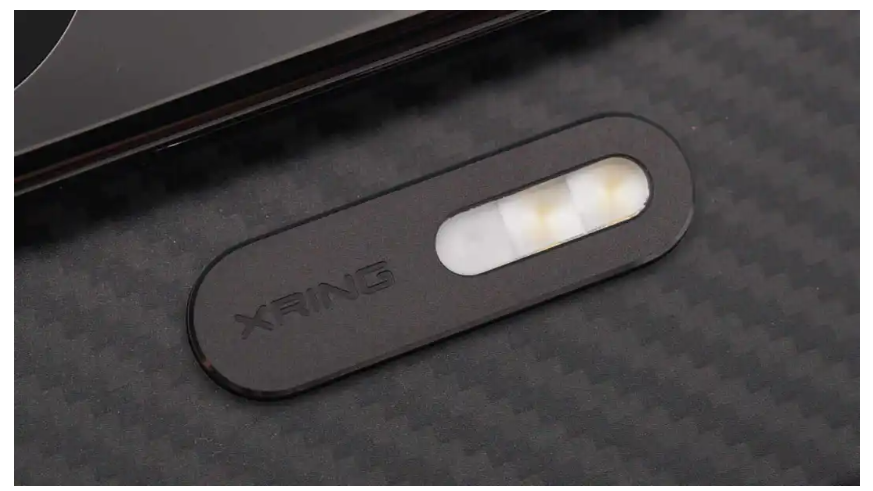

플래시에 특별한 XRING 엠블럼이 추가되어 , 이 휴대폰이 샤오미의 XRING 칩 O1을 탑재했다는 것을 나타냅니다.





후면 카메라 모듈에는 5000만 화소 라이카 광학식 전초점거리 고속 렌즈 3개가 장착되어 있으며,

전체 초점거리에서 4K 야경 영상을 지원하며 매우 강력한 성능을 가지고 있습니다.



Xuanjie O1 및 Xiaomi 15S Pro 휴대폰 분해

먼저 이 휴대폰의 가장 큰 판매 포인트인 Xuanjie O1이 장착된 마더보드의 분해를 살펴보겠습니다.

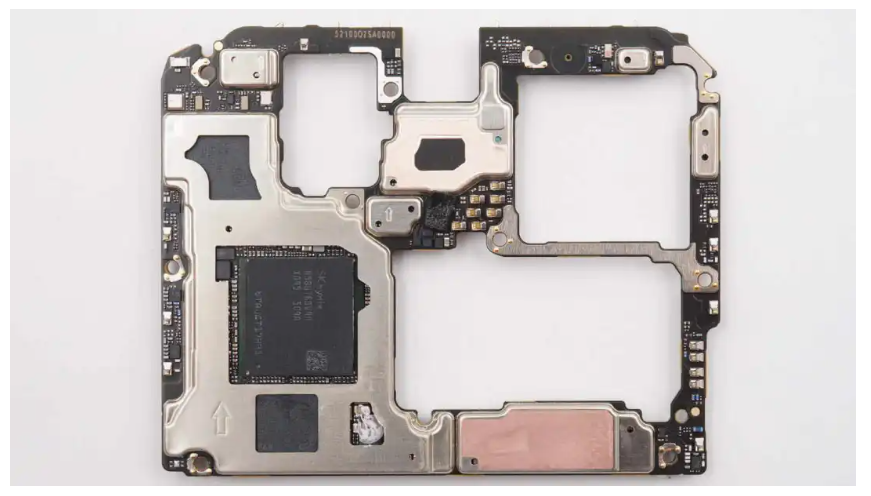

메인보드 왼쪽은 SOC 위치이며, 방열을 위해 구리 호일이 부착되어 있습니다. 메인보드 뒷면은 공간 활용도를 높이기 위해 이중 적층 보드 디자인으로 제작되었습니다. 메인보드의 약점을 보강하기 위해 양쪽에 금속판을 용접했습니다.



마더보드에 붙어 있는 구리 호일을 떼어내고, SOC에 열전도 젤을 바르고,

베이스밴드 칩과 UFS ​​칩에 빨간색 열전도 패드를 붙입니다.



차폐 커버 중앙에 있는 사각형 구멍은 휴대폰의 SOC 칩이며, 이중 레이어 패키지입니다.



XRING O1 프로세서 위의 메모리 칩을 조심스럽게 제거하면 드디어 진짜 모습을 볼 수 있습니다.

XRING O1의 실크스크린은 특히 선명하여 이 칩이 XRING에서 완전히 자체 개발했음을 간접적으로 증명합니다.





Xuanjie O1 3nm 플래그십 프로세서를 분해하여 살펴보았습니다.

이 프로세서는 3세대 3nm 공정을 사용하며, 10코어 쿼드 클러스터 CPU, 듀얼 슈퍼코어 Cortex-X925 코어,

최대 3.9GHz의 기본 주파수, 그리고 4세대 이미지 프로세서와 6코어 NPU를 탑재한

Immortalis-G925 16코어 CPU를 내장하고 있습니다.

트랜지스터 수는 190억 개에 달하며, AnTuTu 점수는 3,004,137점으로 성능 부문에서 최상위권에 속합니다.



Xuanjie O1 프로세서 뒷면에는 전원 공급 장치 소음을 억제하기 위해

실리콘 커패시터 4개와 세라믹 커패시터 5개가 용접되어 있습니다 .

충전 헤드 네트워크가 국내 휴대폰 프로세서 분해 과정에서 실리콘 커패시터를 사용한 것은 이번이 처음입니다.



Xuanjie O1 후면에 납땜된 실리콘 커패시터는 Empower Semiconductor의 EC1004B 모델로

커패시터 크기는 0.64*0.5mm에 불과하고 두께는 75μm로 매우 얇으며, 정전용량은 230nF이며

-40~125℃의 작동 온도를 지원합니다.

이 실리콘 커패시터는 다양한 작동 전압과 온도에서 정전용량이 변하지 않으며

ESL은 6.5pH로 매우 낮고 공진 주파수는 300MHz로 매우 높아 패키징 집적 및 기판 임베딩에 매우 적합합니다.

또한 첨단 공정을 기반으로 하는 고성능 SoC 칩용 전원 필터입니다.



Empower Semiconductor  EC1004B 실리콘 커패시터 클로즈업. 패드는 접착제로 밀봉되어 있습니다.

초박형 실리콘 커패시터는 프로세서 뒷면의 솔더볼 사이에 용접될 수 있습니다.

초저등가 저항과 등가 인덕턴스는 대상 주파수 대역의 전원 노이즈를 50%까지 줄이고 프로세서 안정성을 향상시키며,

더 높은 주파수에서 작동하고 더욱 부드러운 사용자 경험을 제공하며 성능을 최대한 발휘할 수 있도록 합니다.

Xuanjie O1은 휴대폰 프로세서 칩에 실리콘 커패시터를 사용하는 최초의 국내 제조업체로 알려져 있습니다.



Empower Semiconductor  EC1004B 데이터 정보



충전 헤드 웹사이트는 샤오미 쉬안지에 O1 칩의 캡을 제거하고 칩의 패키징과 내부 기능 분할을 비교했습니다.

Amperwol 실리콘 커패시터가 3.9GHz Cortex-X925 듀얼 코어 후면에 장착되어 있는 것으로 확인되었습니다.

이는 실리콘 커패시터가 고주파 영역에서 우선적으로 사용되어 주 주파수 성능 향상, 전원 공급 장치 소음 감소,

프로세서 안정성 향상, 그리고 오버클럭을 통해 프로세서 성능을 향상시킨다는 것을 의미합니다.

충전 헤드 웹사이트는 또한 업계 전문가들을 통해 Amperwol의 실리콘 커패시터가 인텔, 마이크로소프트, 브로드컴,

노키아, 메타 등 국제적으로 유명한 여러 제조업체에서 약 1억 개에 달하는 출하량으로 양산되어

매우 높은 신뢰성과 폭넓은 호평을 받고 있다는 사실을 알게 되었습니다.

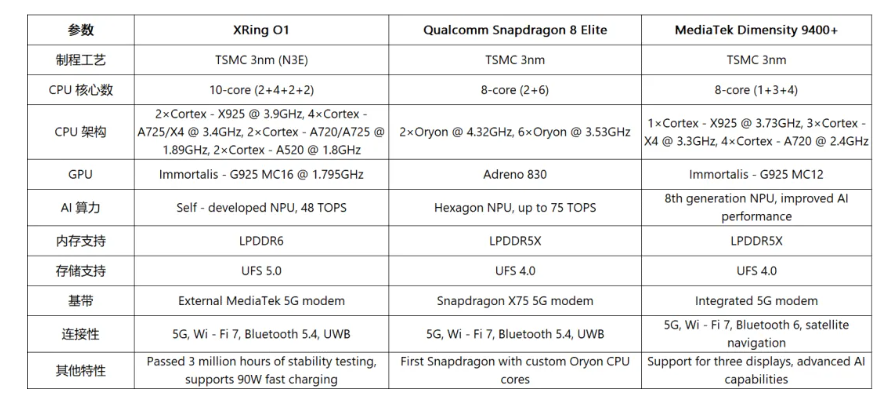

동시에, 공개 데이터를 통해 Xuanjie O1의 핵심 성능을

Qualcomm Snapdragon 8 Elite 및 MediaTek Dimensity 9400+와 비교했습니다.

Xuanjie O1의 듀얼 코어 기본 클럭은 3.9GHz에 달하며, 이는 MediaTek Dimensity 9400+의 싱글 코어 3.7GHz보다 높고 Qualcomm Snapdragon 8 Elite의 듀얼 코어 4.3GHz보다 약간 낮은 수치입니다.

샤오미가 자체 개발한 첫 번째 모바일 프로세서 칩이 업계 1위 자리에 올랐을 뿐만 아니라

일부 성능에서는 업계 기준을 뛰어넘는 놀라운 성과를 보였습니다.

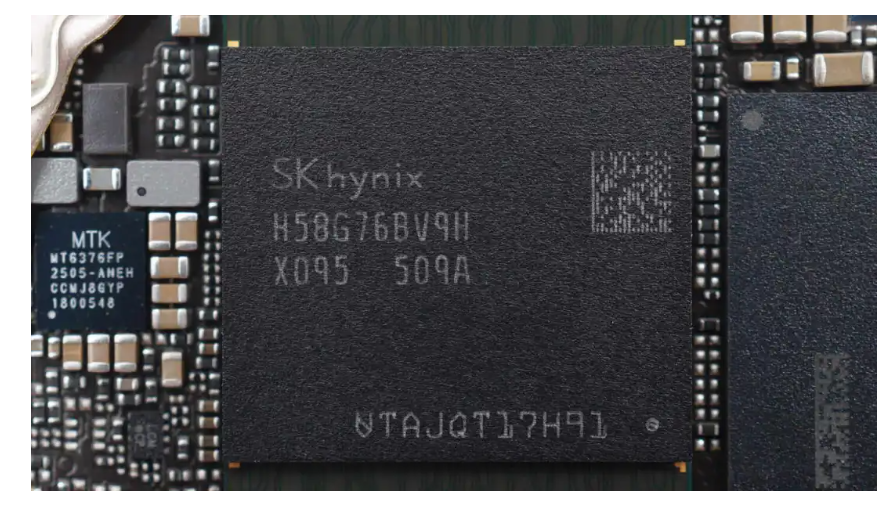

Xuanjie O1 프로세서 상단 계층의 RAM 칩은 LPDDR5T 메모리인 Hynix의 H58G76BV9HX095 모델을 사용합니다.

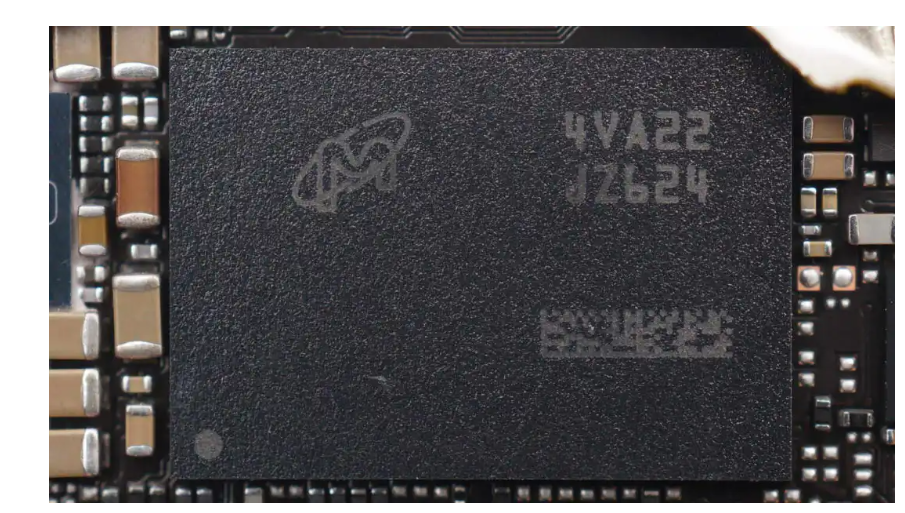

마이크론의 UFS4.1 저장 칩의 클로즈업, 4VA22 JZ624로 실크스크린 인쇄





Xuanjie O1 프로세서에는 MediaTek T800 베이스밴드 칩(모델 MT6980W)이 ​​장착되어 있습니다.



샤오미 펭파이 P3 충전 칩의 클로즈업

반응형

충전 칩은 Nanxin Technology의 SC6601A 모델입니다.

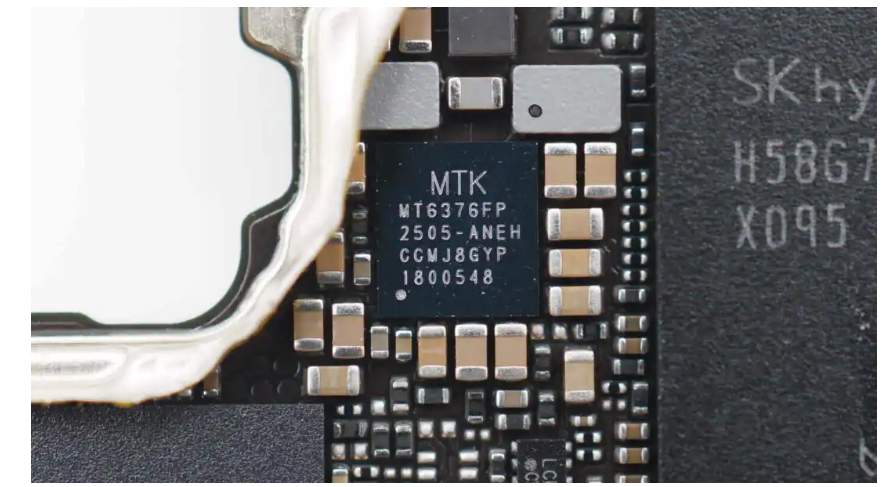

전원 관리 칩은 MediaTek의 MT6376FP 모델입니다.

샤오미 15S Pro 휴대폰의 메인보드 디스플레이와 Xuanjie O1 메인 칩을 살펴본 후 ,

이제 휴대폰 내부 부품의 세부적인 디자인을 살펴보겠습니다.



먼저 뒷면 커버 주변의 접착제를 잘라내어 제거하세요.



휴대전화 뒷면을 살펴보면 상단에 카메라와 마더보드, 중앙에 배터리와 무선 충전 코일,

하단에 서브보드와 스피커가 있는 전통적인 3부분으로 구성된 디자인을 보여줍니다.



메인보드 위에는 나사로 고정된 압력판이 있으며, 나사에는 변조 방지 라벨이 붙어 있습니다.





고정 나사를 풀고 메인보드 압력판을 제거하세요. 메인보드 압력판은 무선 충전 코일에 연결되어 있으며

센서와 보조등 어셈블리가 장착되어 있습니다.



압력판의 반대쪽에는 커넥터에 대응하는 완충폼이 제공되고, 커버판의 안쪽에는 필라이트와 센서 어셈블리를

연결하기 위한 플랫 케이블이 제공됩니다



.

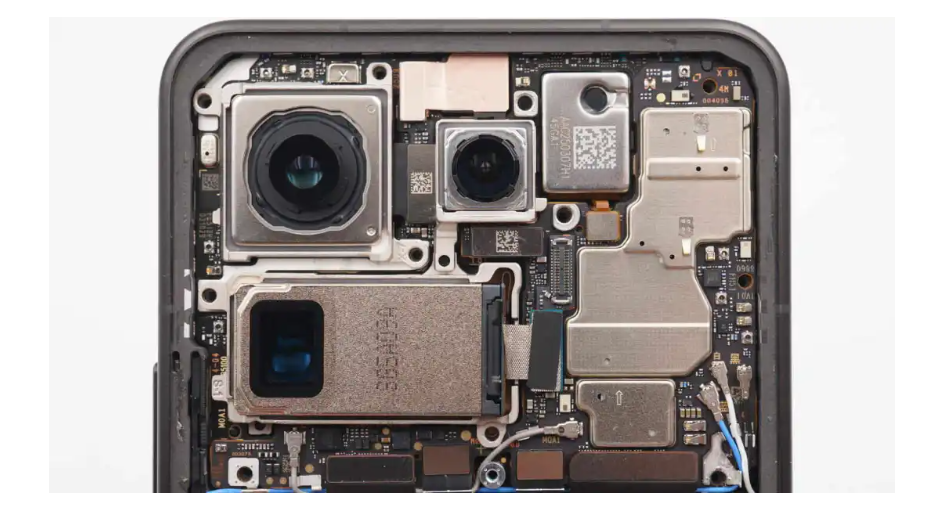

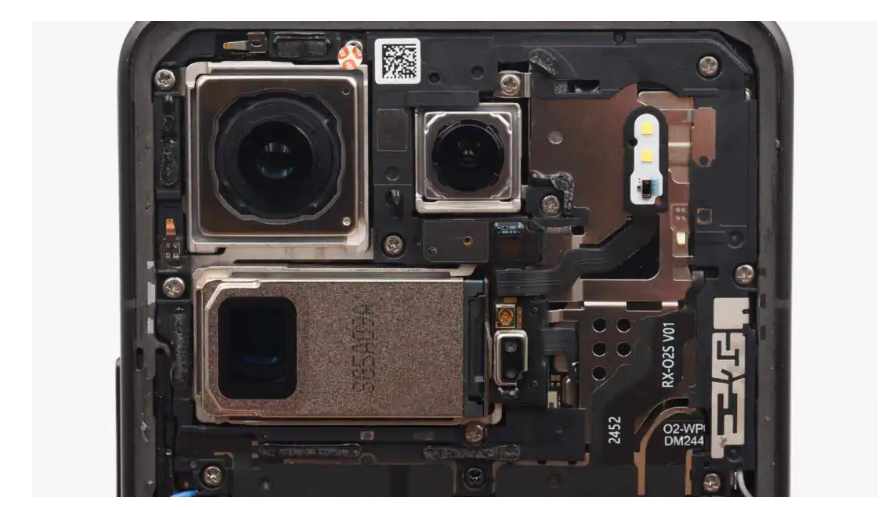

세 개의 카메라 모두 금속 롤 케이지를 장착하고 있으며, 마더보드는 롤 케이지 아래에 있으며, 모두 커버 나사로 고정되어 있습니다.

23mm 메인 카메라, 14mm 광각 렌즈, 전면 카메라, 120mm 잠망경 망원 카메라로 구성되어있습니다.

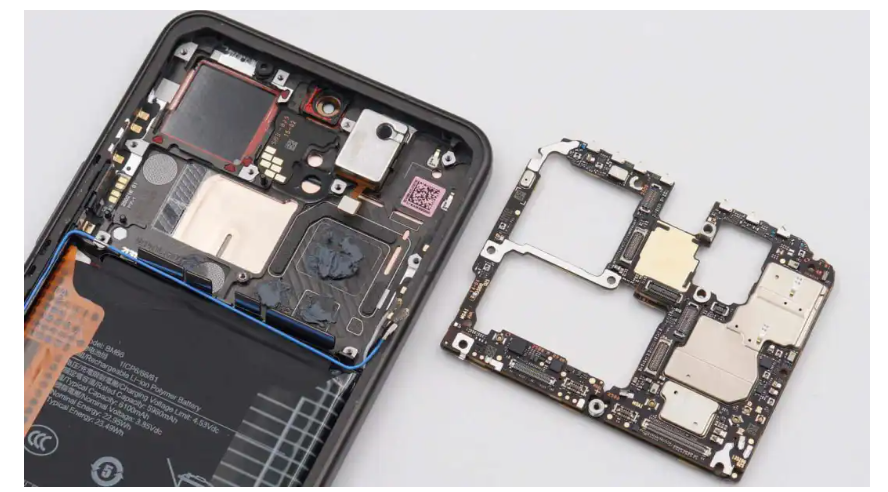

스피커 케이블을 열고 마더보드를 꺼냅니다. 마더보드의 중앙 프레임은 열전도성 소재로 코팅되어 있습니다.

상단 마이크에는 검은색 폼 씰이 부착되어 있고, 측면 버튼은 접점으로 연결되어 있으며,

메인 카메라는 열전도성 페이스트로 접착되어 있습니다. VC 히트 스프레더는 잠망경 망원 위치에서 확인할 수 있습니다.



이 스피커는 AAC Technologies에서 제작되었으며, 1014B 사양이고 전체 금속 패키징을 사용했습니다.

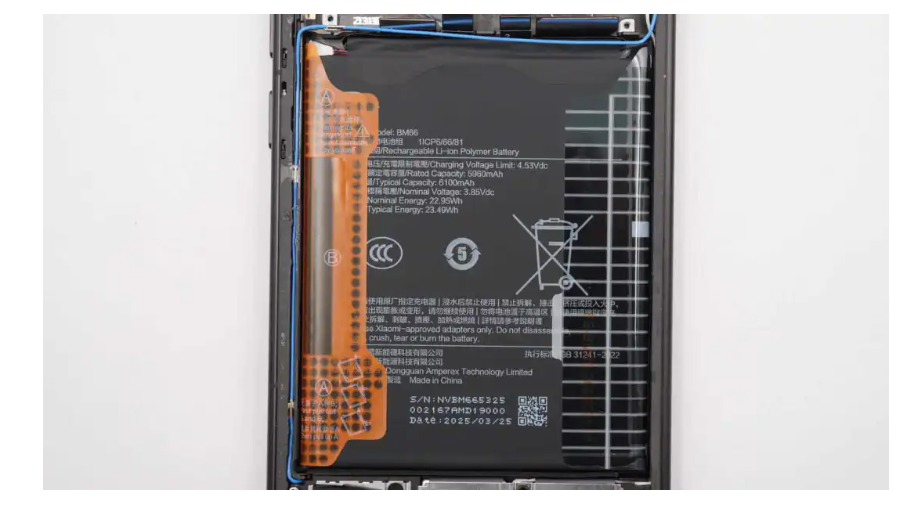

이 배터리는 단일 셀 듀얼 인터페이스 솔루션으로, 배터리 충전 제한 전압은 4.53V, 정격 용량은 5960mAh, 일반 용량은 6100mAh, 공칭 전압은 3.85V, 정격 에너지는 22.95Wh, 일반 용량은 23.49Wh입니다.

동관 신능더 테크놀로지(Dongguan Xinnengde Technology Co., Ltd.)에서 생산됩니다.

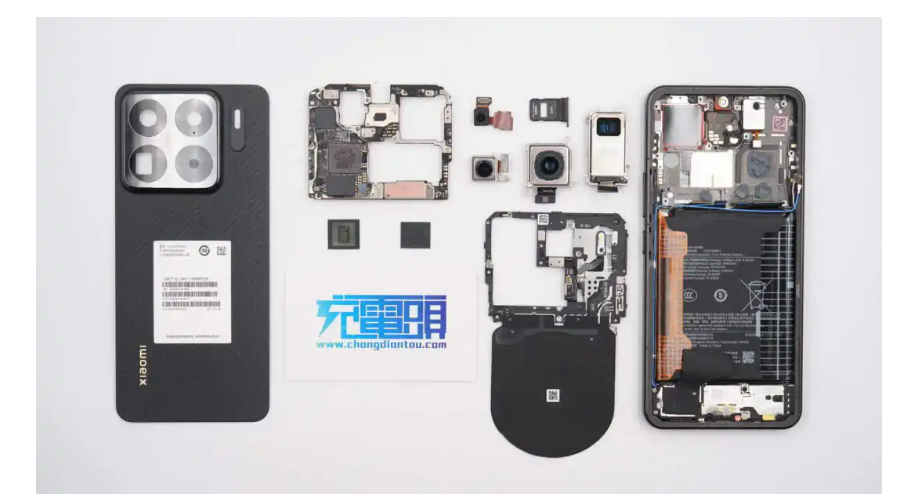

전체 분해도입니다.
