삼성 갤럭시 워치 6 분해 보고서

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: 분해 보고서: 삼성 갤럭시 워치 6 스마트워치

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HKgPDmijrNvUKrha5BFMkHJS-MaP-STxyHMX_Cqf&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FuMWFQt8ioQ_FXDiU-ONqnA

==========================================================================



스마트 워치 시장을 가장 먼저 개척한 브랜드 중 하나인 삼성의 갤럭시 워치 시리즈가 업데이트되었습니다

외관과 질감, 성능 및 기능과 같은 여러 측면에서 시장에서 최고의 수준에 있습니다.

이번에 분해되는 6세대 갤럭시 워치 6는 40mm와 44mm의 두 가지 크기와 더 나은 강도와 긁힘 방지를 위한

사파이어 글래스 패널을 제공하는 시리즈의 클래식한 디자인 스타일을 이어갑니다.

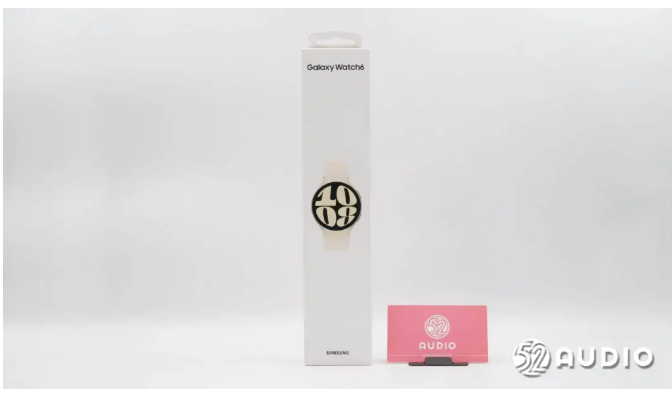

SAMSUNG Samsung Galaxy Watch 6 스마트 워치 박스는 패밀리 스타일의 심플한 디자인을 이어가며

 전면에는 제품 외관, 제품명, 브랜드 로고만 표시됩니다.

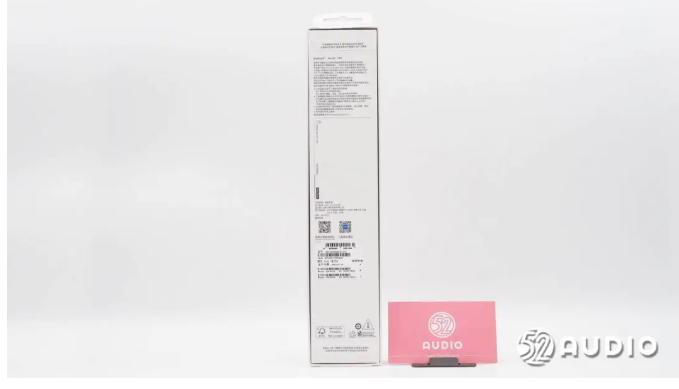

제품에 대한 주의사항은 상자 뒷면에 기재되어 있으며, 제품 라벨이 부착되어 있으며,

모델명: SM-R30NZEACHC, 색상: Galaxy White, made in Vietnam이 표시되어 있습니다.

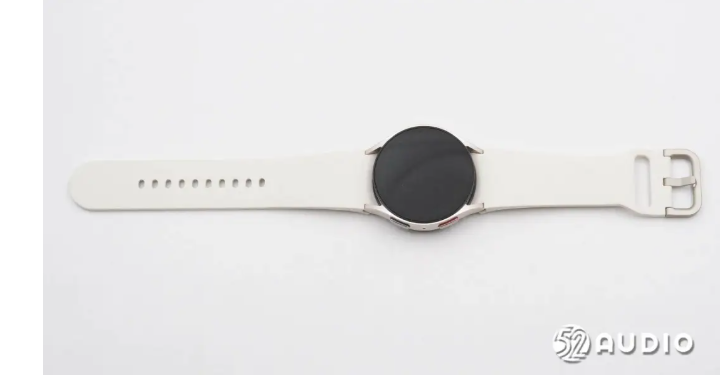

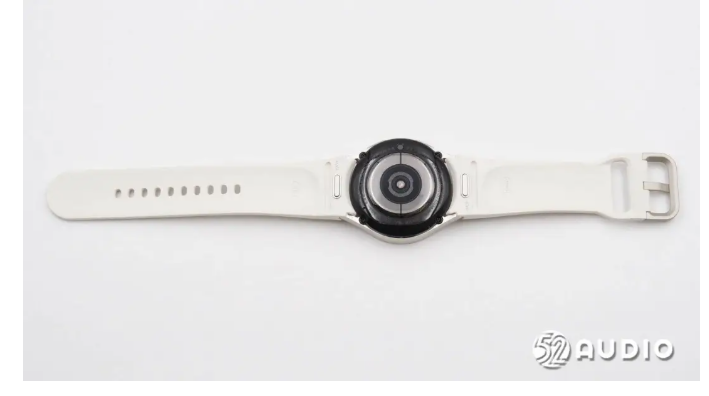

시계 뒷면의 외부는 스트랩과 다이얼에 푸시 버튼 퀵 릴리스 구조로 되어 있어 한 눈에 볼 수 있습니다.

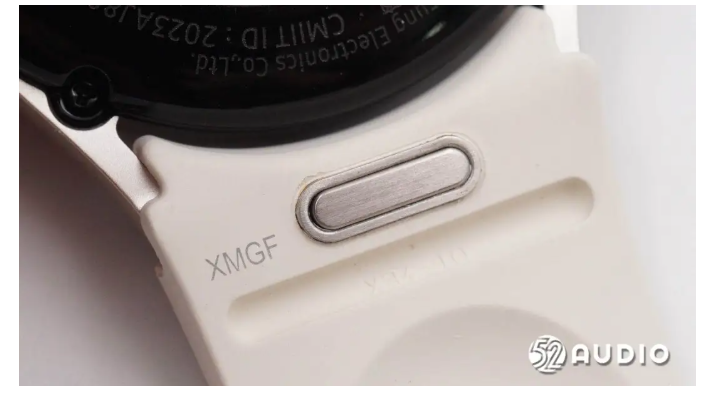

스트랩 분리 버튼의 클로즈업, 한 번 눌러 쉽게 제거하고 교체할 수 있습니다.

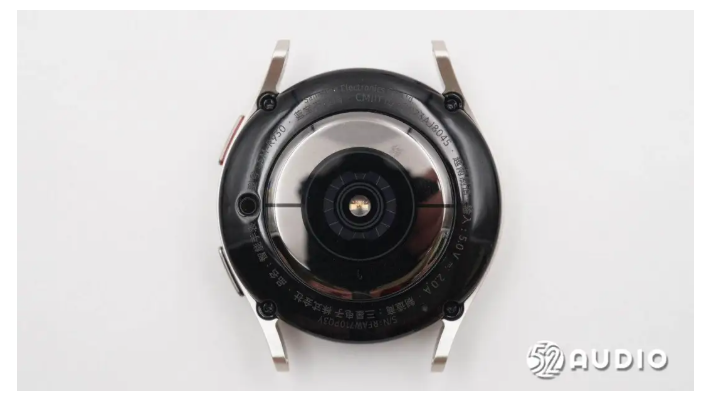

다이얼 뒷면 클로즈업. 중간 센서 구조는 보다 정확한 감지를 위해 피부에 더 잘 맞도록 약간 올라갑니다.



센서 구조를 클로즈업한 것으로, 중간에 광학 심박수 센서가 있고 바깥쪽 고리에 전자 바이오센서가 있습니다.



다이얼 뒷면에 있는 적외선 온도 센서의 클로즈업.

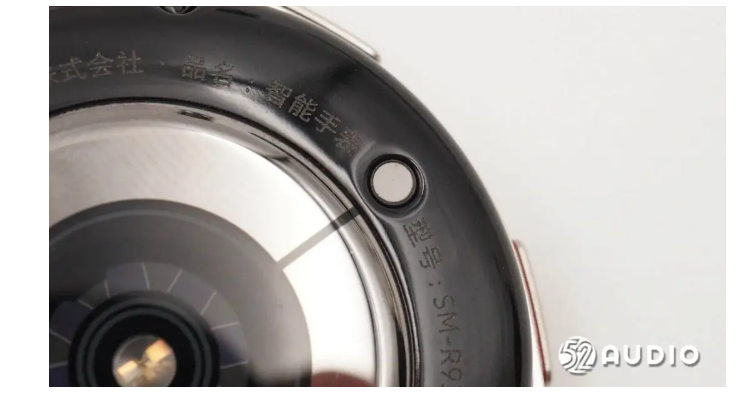

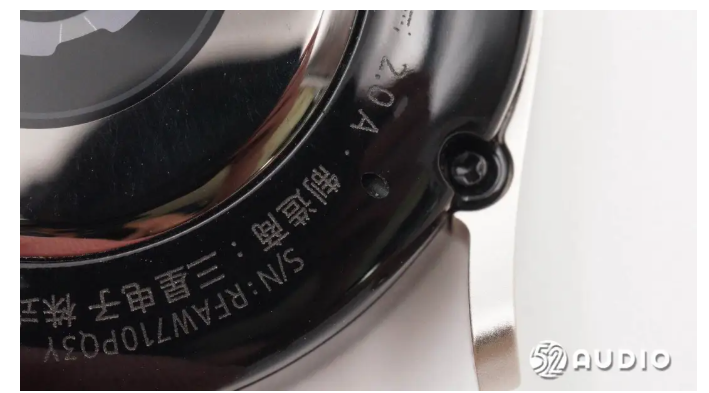

다이얼 뒷면의 압력 완화 구멍을 클로즈업하여 시계 내부와 외부의 압력 균형을 유지하고 다양한 환경에 적응하는 데 사용됩니다.

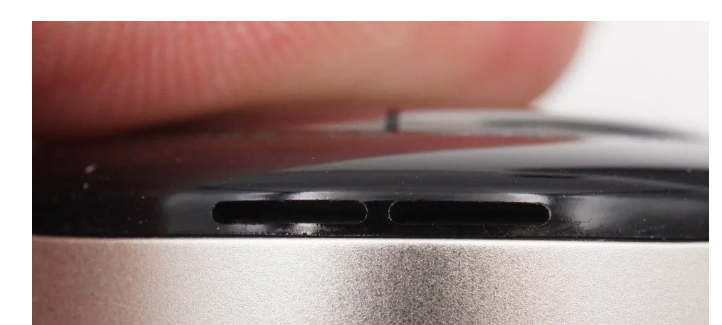

후면 덮개에 있는 스피커 콘센트의 클로즈업.

다이얼 왼쪽의 모양은 장갑 알루미늄으로 만들어졌으며 샌드 블라스트 처리되어 질감이 뛰어납니다.

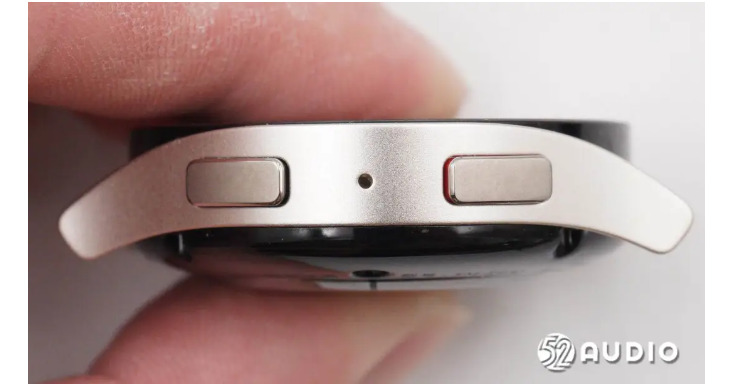

시계 모드의 오른쪽에는 전원 켜기/끄기, 홈 화면으로 돌아가기 및 이전 수준으로 돌아가기를 위한 두 개의 기능 버튼이 있으며

두 버튼 모두 바이오센서 기능이 있습니다.

중앙에는 음성 제어 및 음성 통화와 같은 기능에 사용되는 마이크 픽업 구멍이 있습니다.

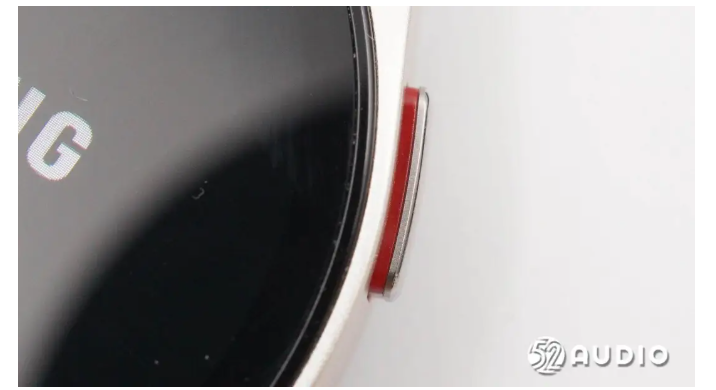

홈 버튼은 빨간색 고무 링 프롬프트가 있습니다.



뒤로 버튼은 검은색 고무 링을 구별하도록 설정합니다.

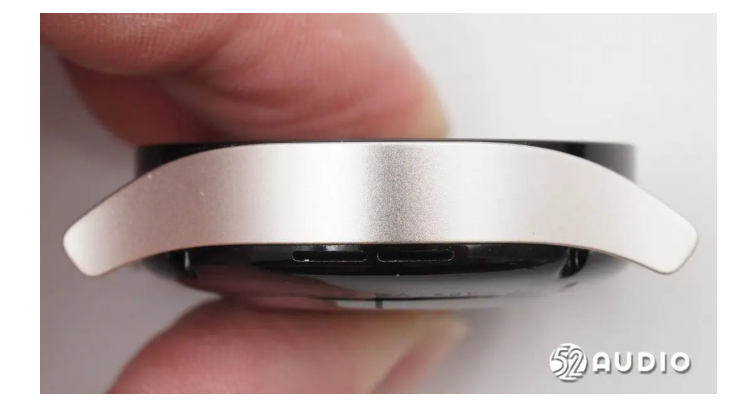

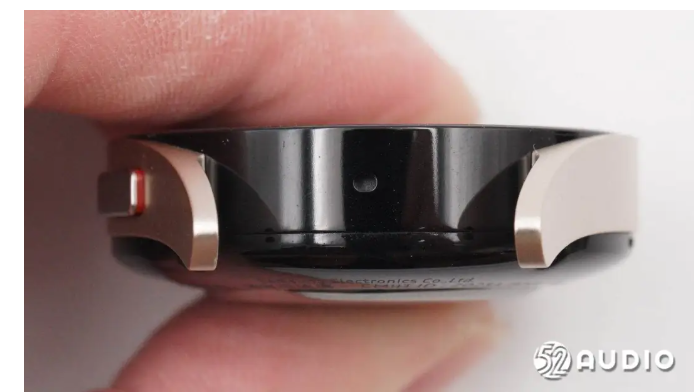

다이얼의 다른 쪽 끝은 외부를 볼 수 있으며 기압계 컷아웃이 장착되어 있습니다.

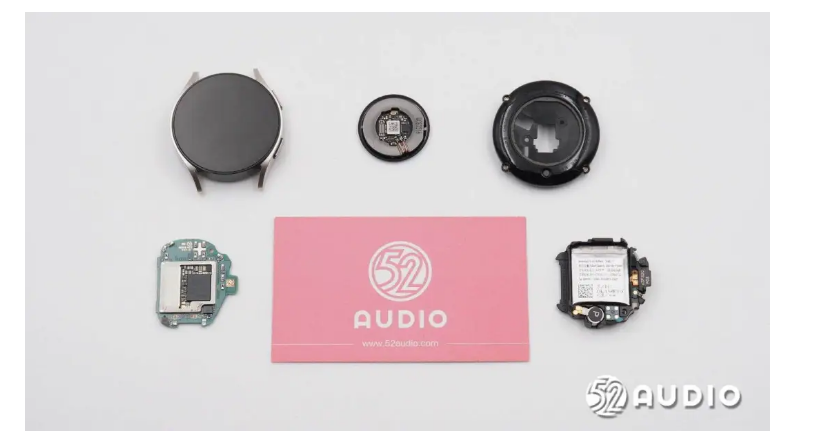

삼성 갤럭시 워치 6 스마트워치 분해





분해 섹션으로 들어가서 고정 나사 4개를 제거하고 캐비티를 엽니다.

커버 내부의 구성품의 케이블은 커넥터를 통해 메인보드에 연결됩니다.

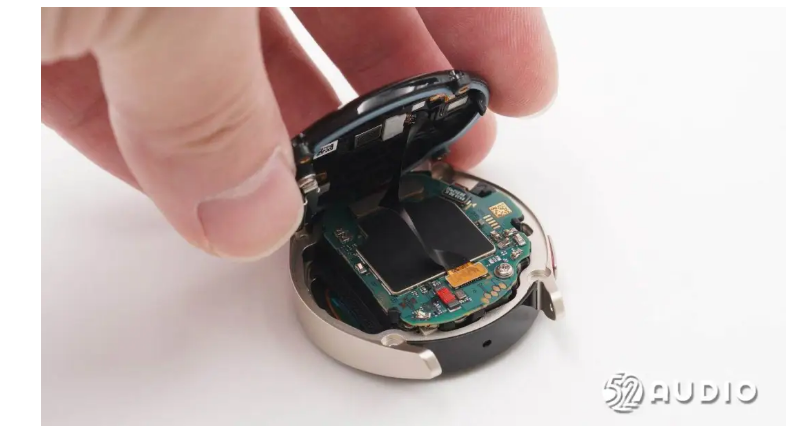

커넥터를 들어 올려 캐비티를 분리하면 내부 작업이 매우 섬세하다는 것을 알 수 있습니다.

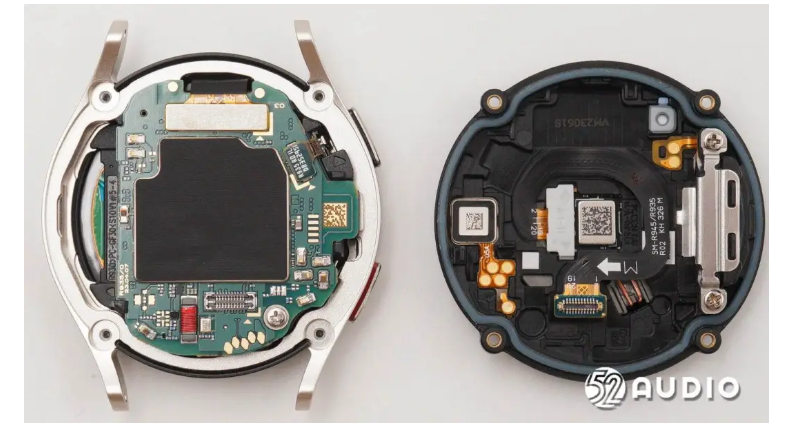

덮개의 내부 구조 개요를 살펴보면

 가운데 프레임에 고무 패드가 있어 밀봉하고 물이 새는 것을 방지합니다.

중간 케이블은 상태 모니터링 센서 보드와 메인 보드 유닛을 연결하며, 커넥터는 흰색 브래킷으로 고정됩니다.

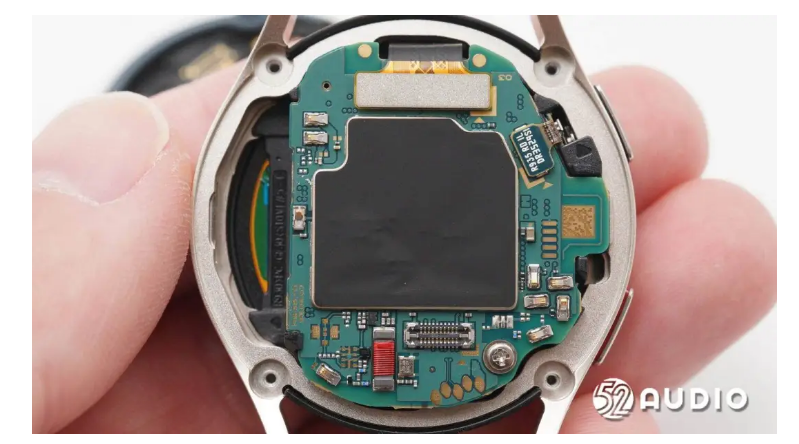

캐비티의 내부 구조를 살펴보면, 일체형 알루미늄 금속으로 된 보호 프레임이 러그까지 확장되어 있습니다.

내부 마더보드는 나사로 고정되어 있으며 커넥터를 통해 케이블에 연결됩니다.

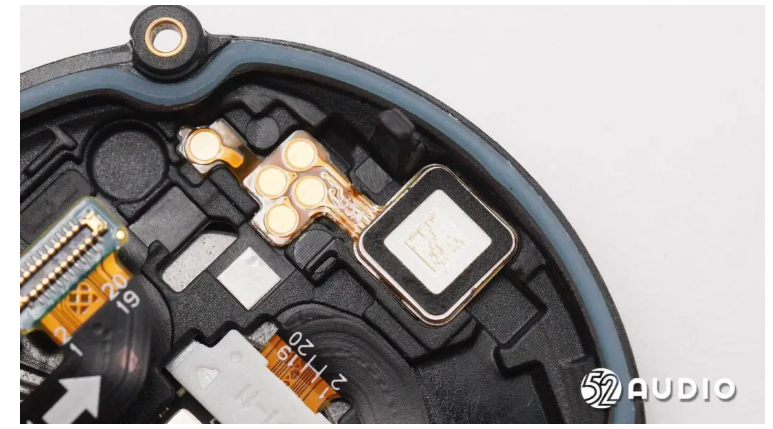

커버 내부에 고정된 적외선 온도 센서의 클로즈업 . 노출된 구리 케이블이 메인보드에 연결되어 있습니다.

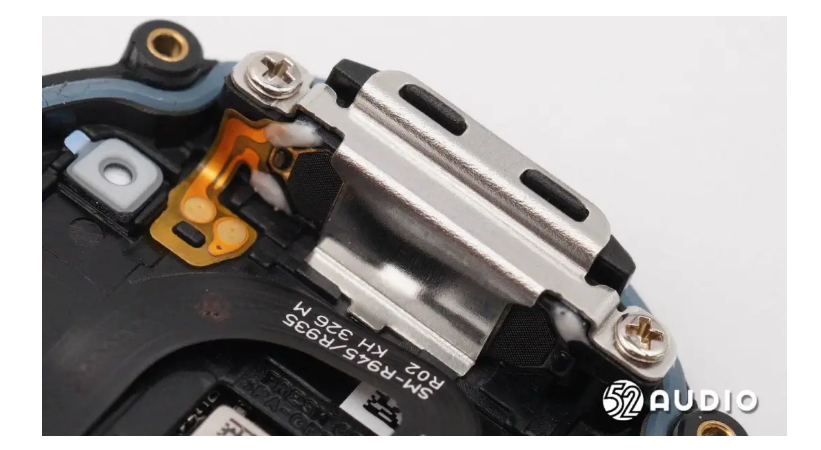

캐비티 측면의 스피커 구조를 클로즈업으로 찍은 사진입니다.

금속 브래킷으로 고정되어 있으며, 케이블은 접점을 통해 마더보드에 연결되어 있습니다.



방수 및 통기성 멤브레인으로 보호되는 압력 방출 구멍의 내부 구조를 확대해서 보여줍니다.



흰색 브래킷을 제거하고 커넥터를 집어 올린 다음 아래의 상태 모니터링 보드에 있는 BTB 커넥터 소켓을 확대해서 살펴봅시다.

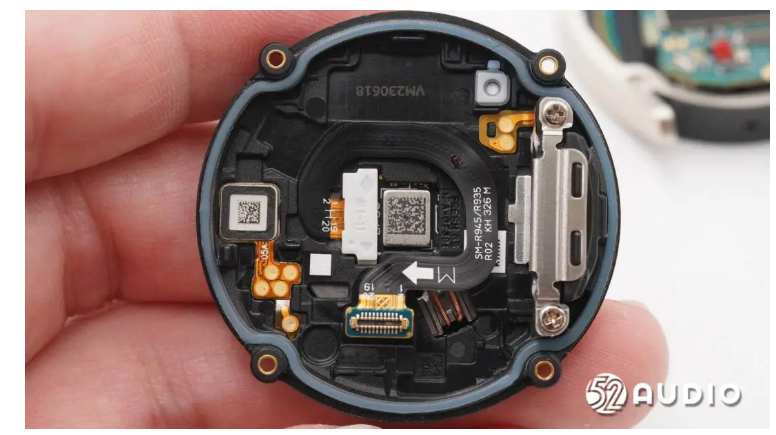

덮개 뒷면의 상태 모니터링 모듈 구조를 제거합니다.

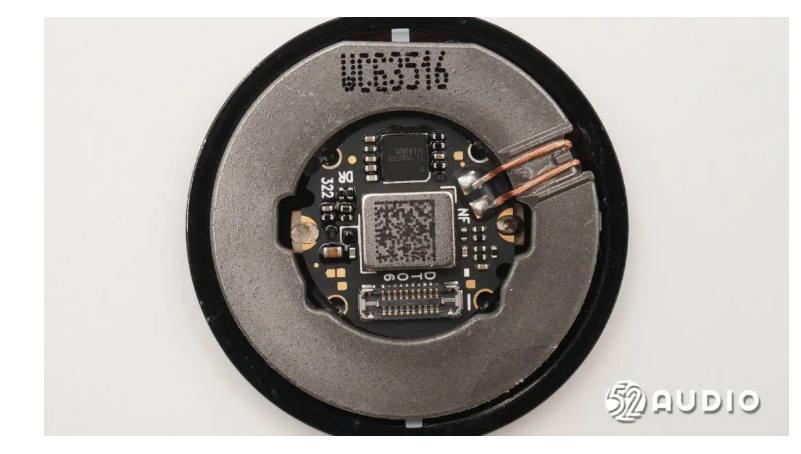

건강 모니터링 모듈 구조 개요, WC63516 코드화된 환형 자기 분리판 , 센서 어셈블리가 중앙에 배치되어있습니다.



회로는 커버와 분리되어 있으며 , 무선 충전 수신 코일이 내부에 고정되어 있습니다.

커버에 있는 센서 모듈의 프레넬 렌즈 구조를 클로즈업으로 찍은 사진입니다.

상단과 하단의 금속 납땜 접합부가 전자 바이오센서를 연결합니다.

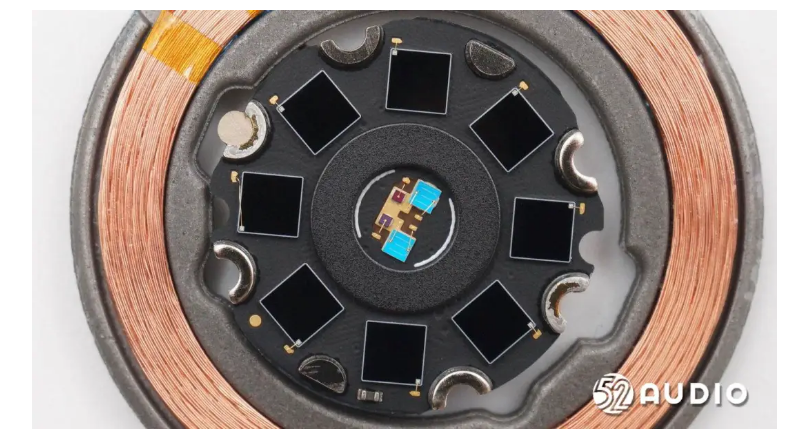

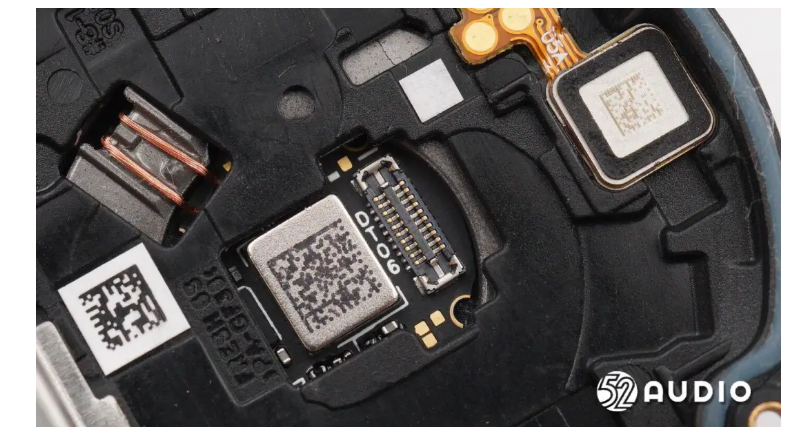

건강 모니터링 센서 모듈의 클로즈업.

 중앙에 LED 조명이 있고, 주변에 8개의 광 센서가 반사된 빛을 받습니다.

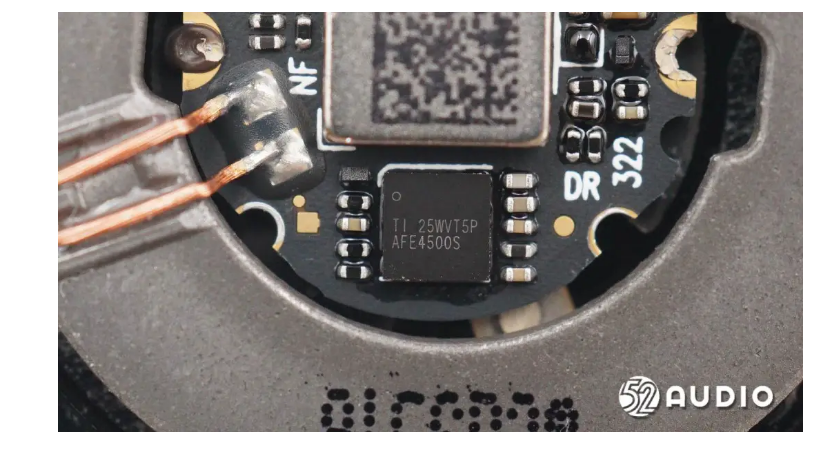

TI Texas Instruments AFE4500은 생체 임피던스 분석, 전기적 바이오센싱, 광학적 바이오센싱에 적합한 초소형 통합 AFE입니다. Bio-Z, EDA, ECG 및 PPG 신호 체인을 통합하고 ECG와 PPG를 동기화하여 PTT 기반 BP를 구현합니다.

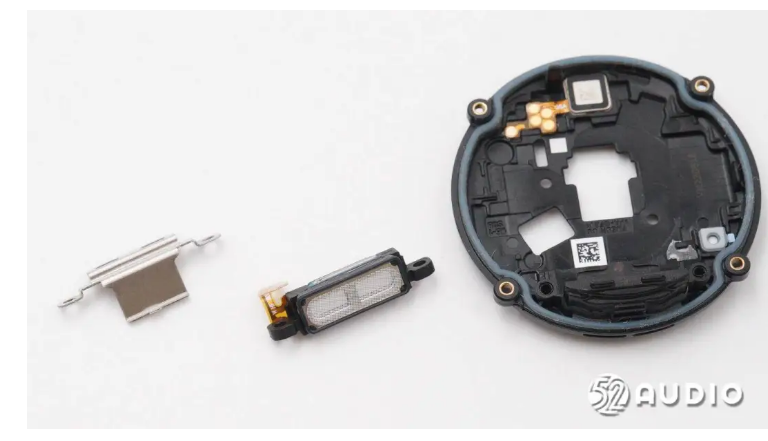

덮개에 고정된 스피커를 제거하세요.

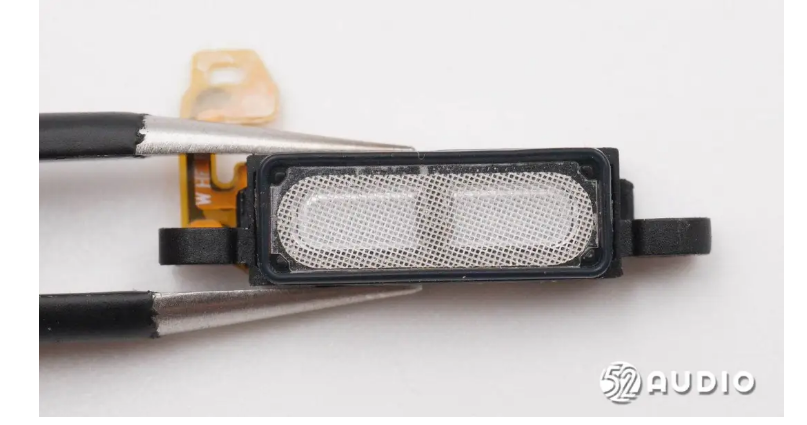

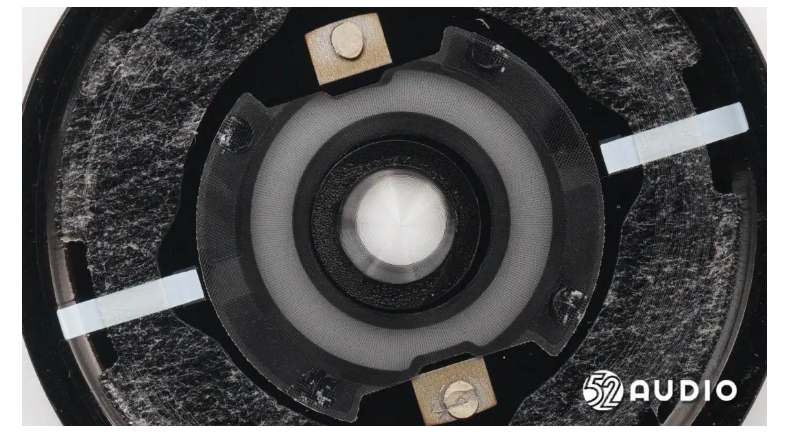

시계에 내장된 스피커의 클로즈업.

다이어프램은 실크스크린으로 보호되며, 가장자리에는 고무 링이 부착되어 방수 기능을 제공합니다.

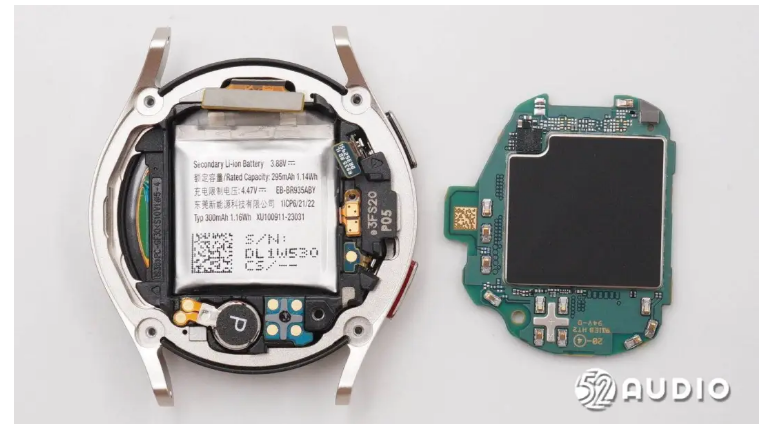

나사를 제거하고 마더보드 장치를 분리합니다.

배터리와 기타 구성품은 캐비티 내부에 브래킷으로 고정됩니다.



캐비티에서 스텐트를 제거합니다.



캐비티 하단의 스크린 회로 개요.

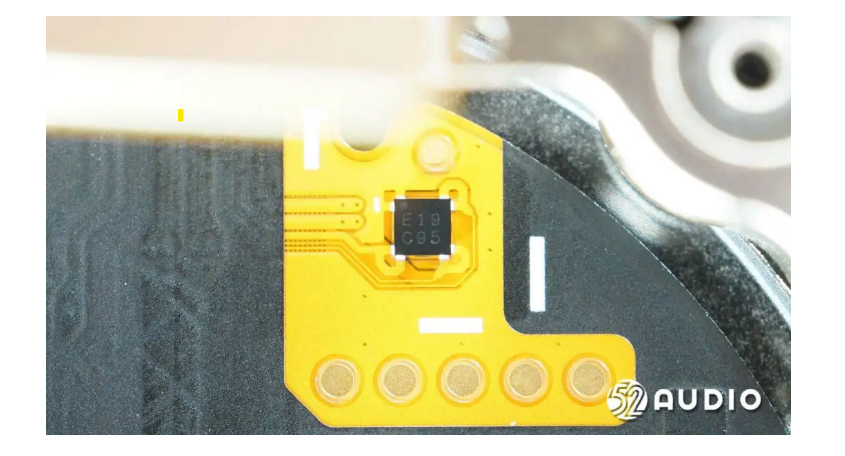

실크스크린 E19 IC.



디스플레이 케이블을 마더보드에 연결하는 BTB 커넥터의 클로즈업입니다.

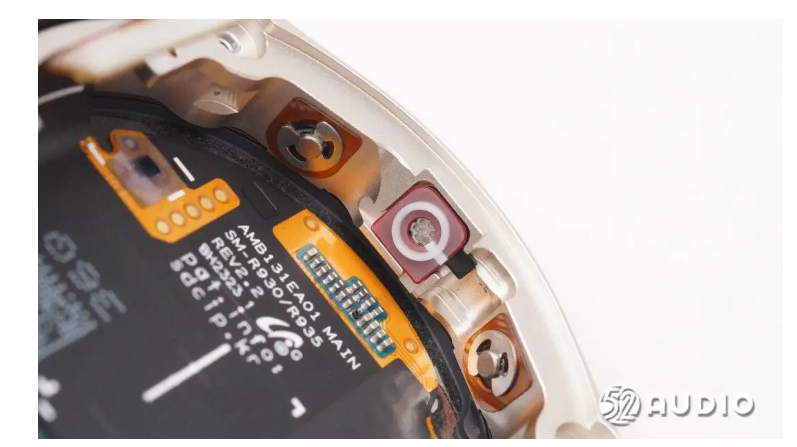

캐비티 벽의 기능 버튼과 마이크 픽업 구멍의 내부 구조를 클로즈업으로 촬영했습니다.

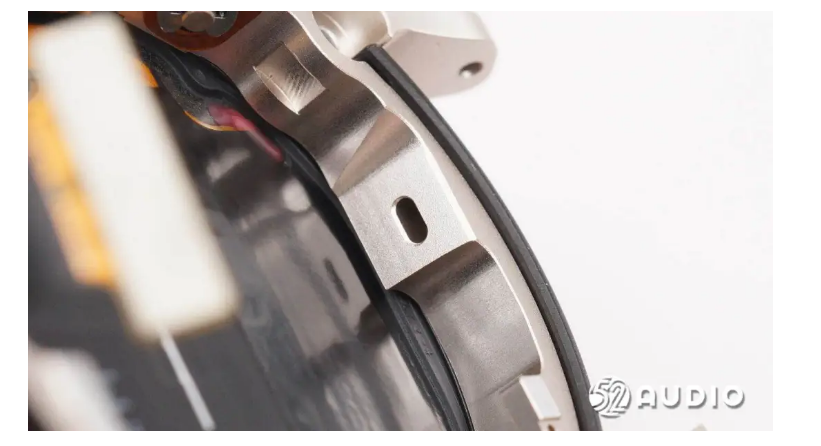

기압계 개구부 내부의 클로즈업.

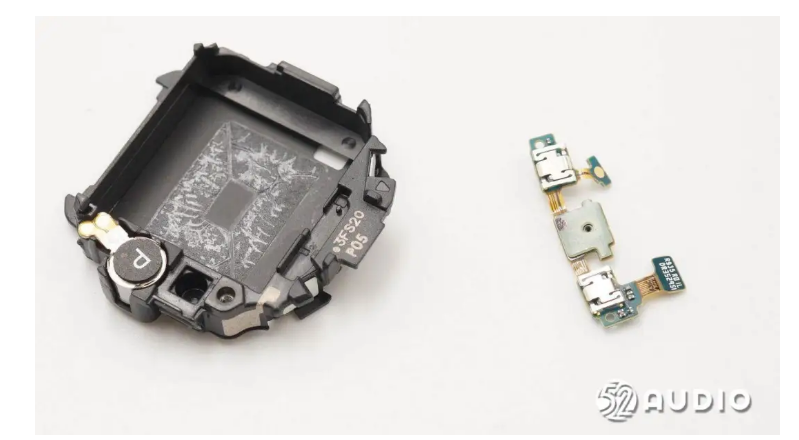

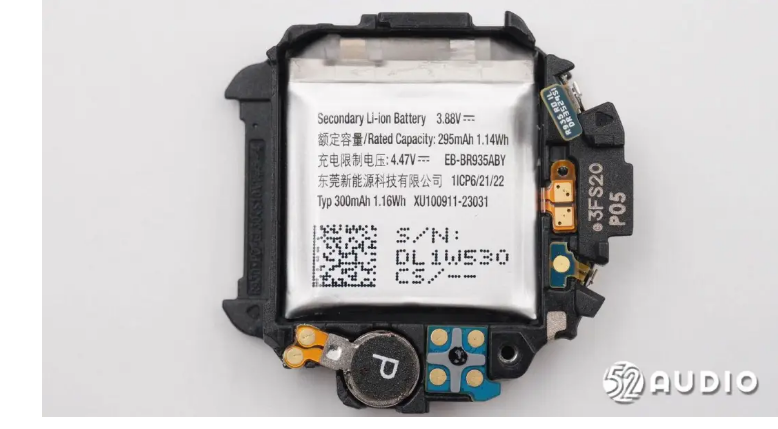

브라켓의 전면 구조는 한눈에 볼 수 있으며, 배터리, 진동 모터, 기압계, 기능 버튼, 마이크가 고정되어 있습니다.

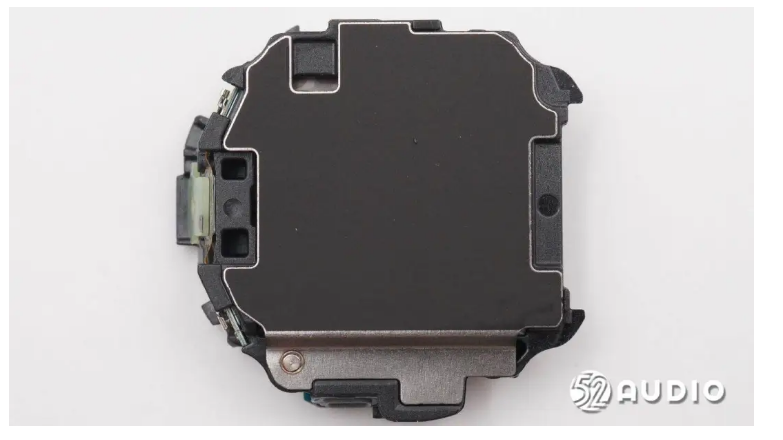

브라켓의 뒷면 구조를 살펴보면 보호 스티커가 붙은 금속 커버를 사용하고 있음을 알 수 있습니다.

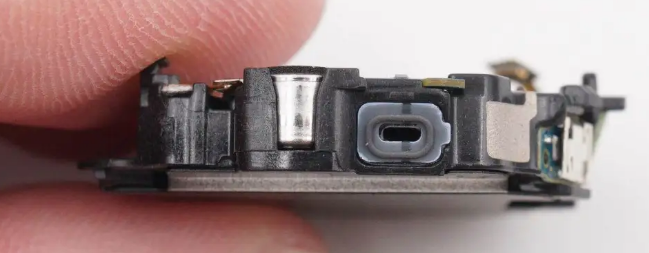

브라켓 측면의 기능 버튼과 마이크 케이블 구조를 클로즈업으로 찍은 사진입니다.



브라켓에 인쇄된 LDS 레이저 안테나의 클로즈업입니다.

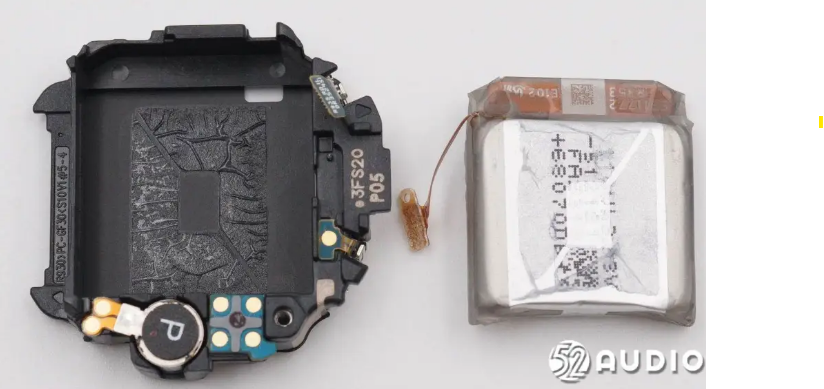

배터리를 브래킷에서 제거합니다.

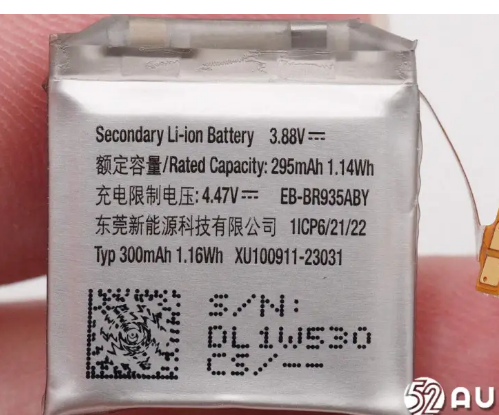

시계에 내장된 리튬 배터리의 공칭 전압은 3.88V, 정격 용량은 295mAh/1.14Wh, 충전 제한 전압은 4.47V입니다.

이는 동관신에너지기술유한공사에서 나온 것입니다.

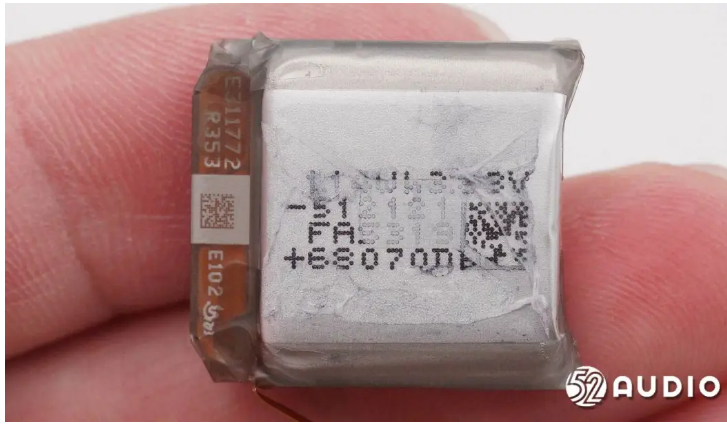

배터리 셀 뒷면의 실크스크린 정보는 다음과 같습니다: 모델: 512121.

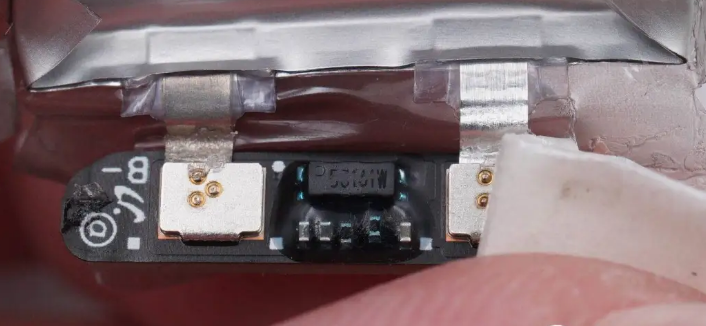

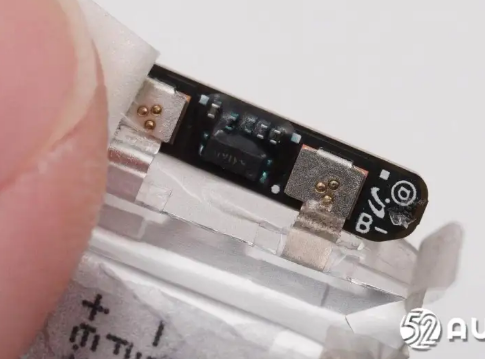

외부 절연 보호 장치를 떼어내어 배터리 보호 보드 회로를 확인하세요.



실크스크린 53161W가 적용된 통합 리튬 배터리 보호 IC는 배터리를 과충전, 과방전, 과전류 등으로부터 보호하는 역할을 합니다.

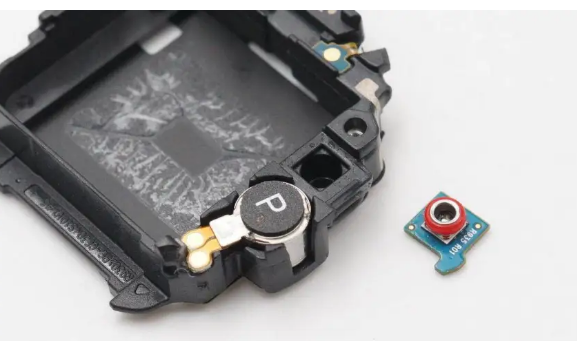

기압계를 브래킷에서 제거합니다.

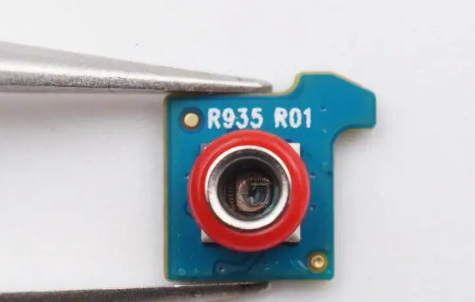

STMicroelectronics LPS28DFWTR 압력 센서는 고정밀 공기 압력 측정은 물론 30M 수심 측정도 가능한

듀얼 범위 방수 압력 센서입니다.



브래킷에서 기능 버튼과 마이크 케이블을 제거합니다.

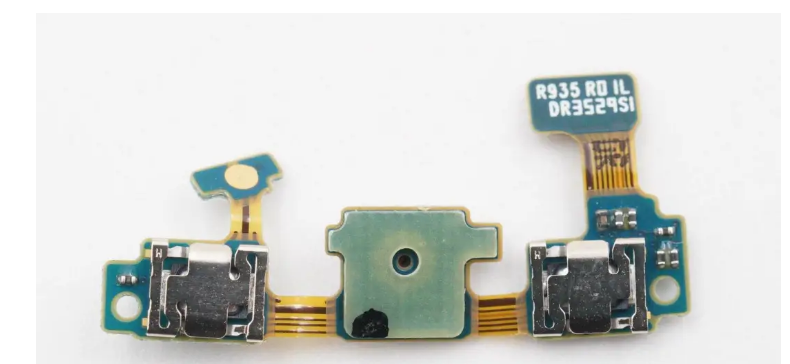

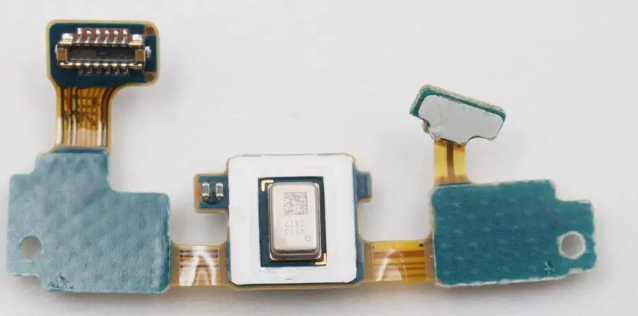

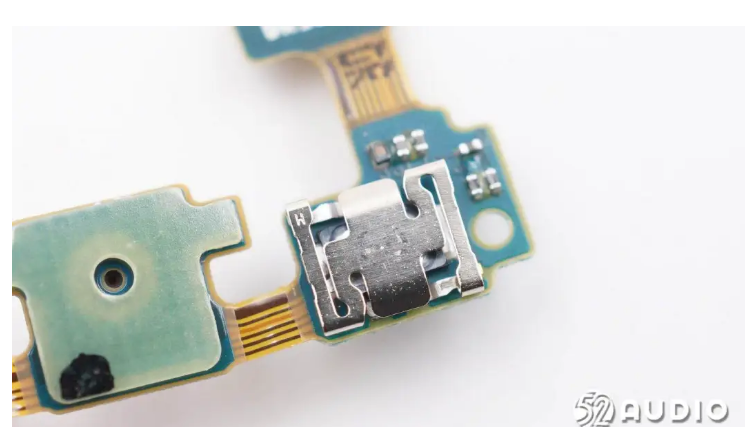

기능 버튼과 마이크 케이블 한쪽의 회로 개요입니다.



기능 버튼과 마이크 케이블의 반대편에 있는 회로에 대한 개요입니다.

사용자 기능 제어를 위한 마이크로 스위치 버튼의 클로즈업.

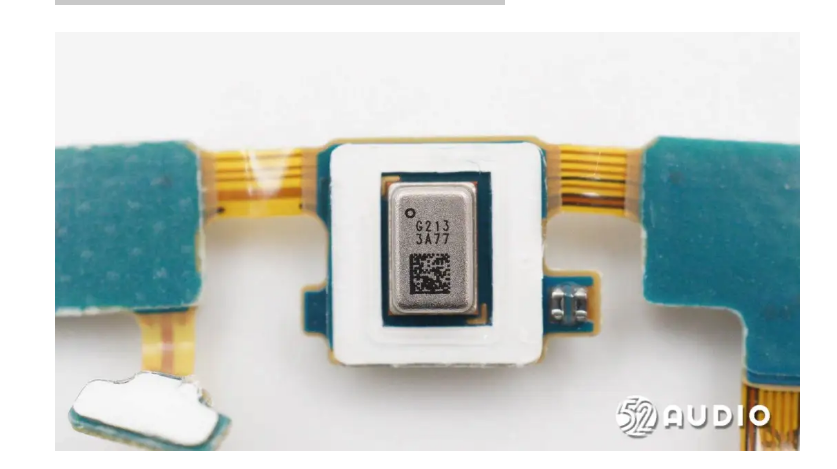

음성 통화 픽업에 사용되는 레이저 각인된 G213 3A77의 MEMS 마이크를 클로즈업으로 촬영한 모습입니다.

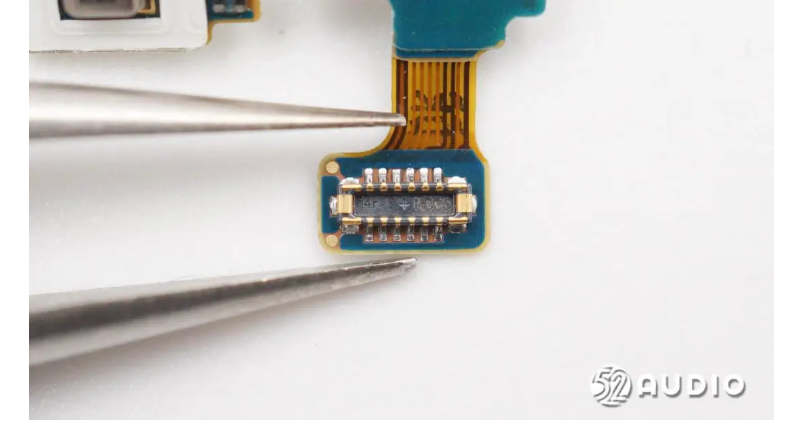

케이블을 마더보드에 연결하는 BTB 커넥터의 클로즈업입니다.

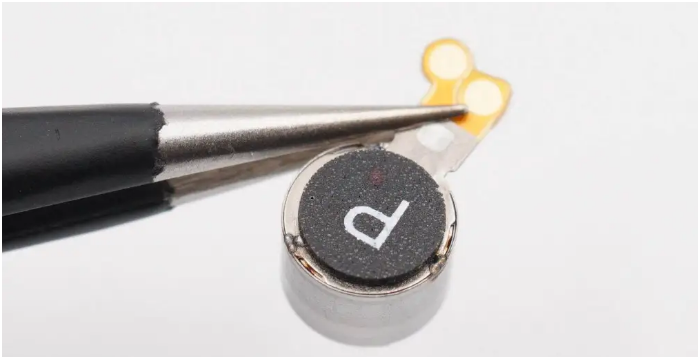

시계에 내장된 선형 진동 모터의 구조에 대한 개요입니다.

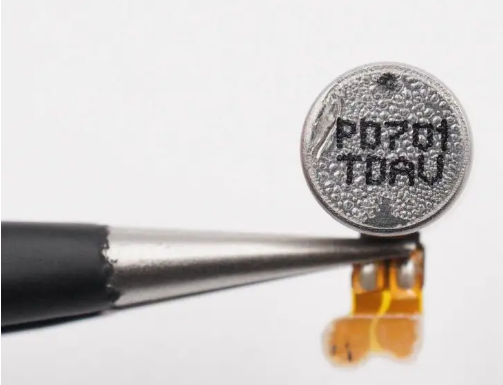

진동 모터 뒷면에는 "PD701 TDAU"라는 정보가 인쇄되어 있습니다.

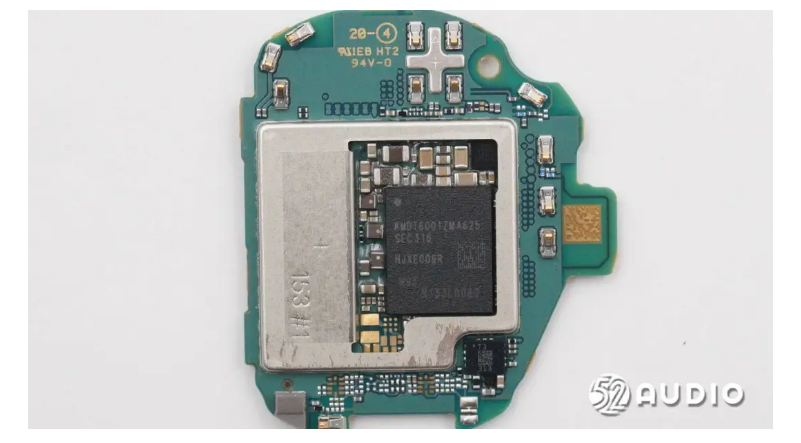

마더보드 한쪽 면의 회로 개요. 메인 IC는 차폐 커버로 밀봉되어 있습니다.

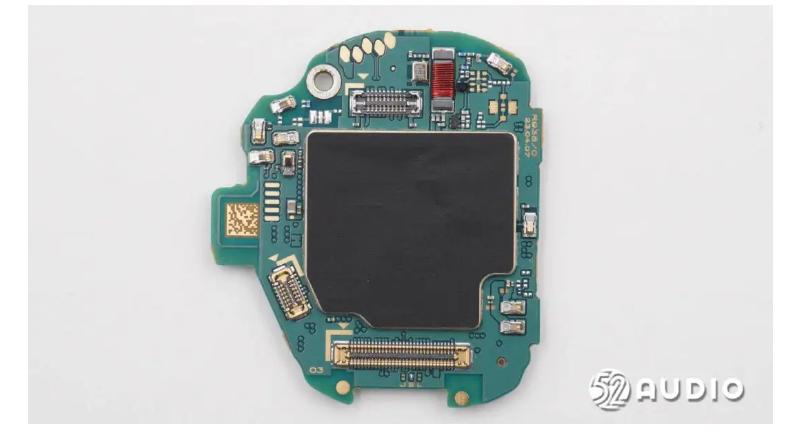

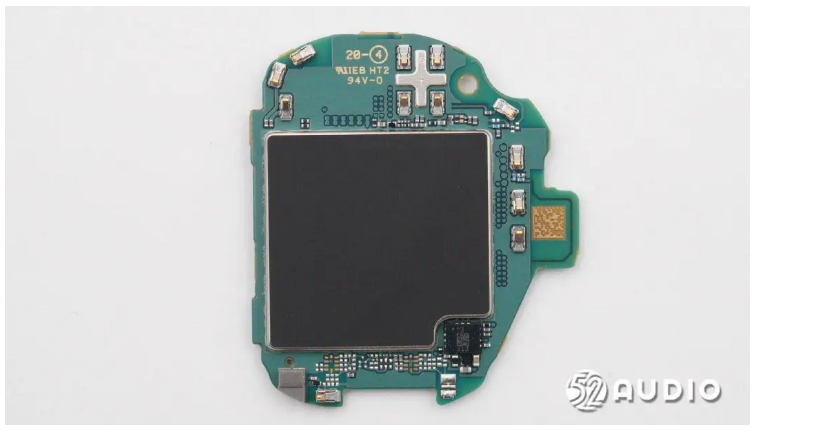

마더보드의 반대쪽도 큰 차폐 커버로 보호됩니다.

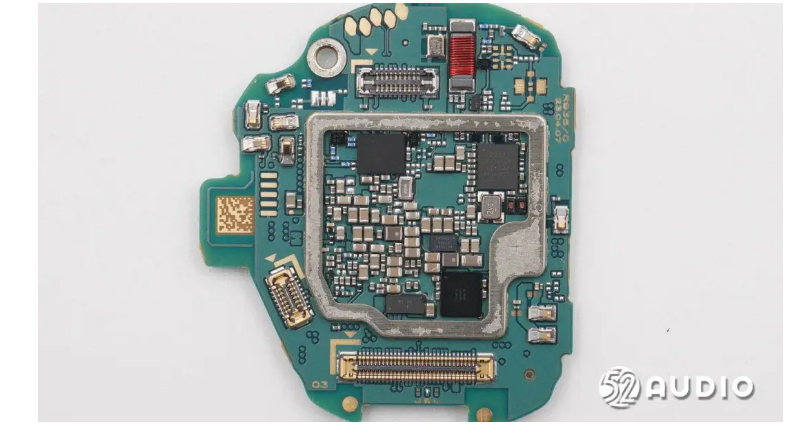

메인보드 한쪽의 회로를 살펴보려면 차폐 커버를 제거하세요.



마더보드 반대편의 회로 개요.

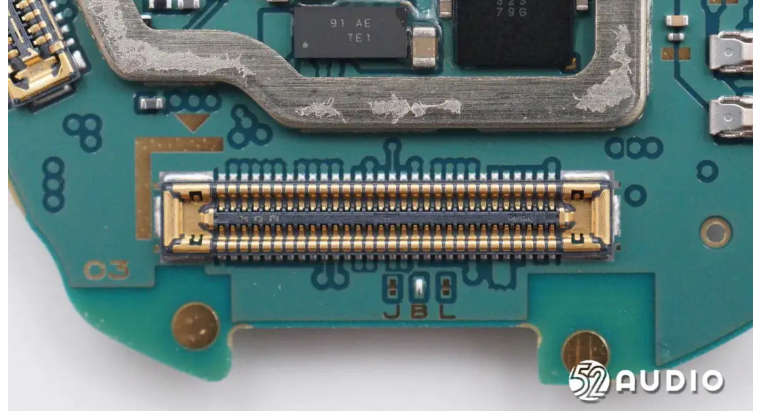

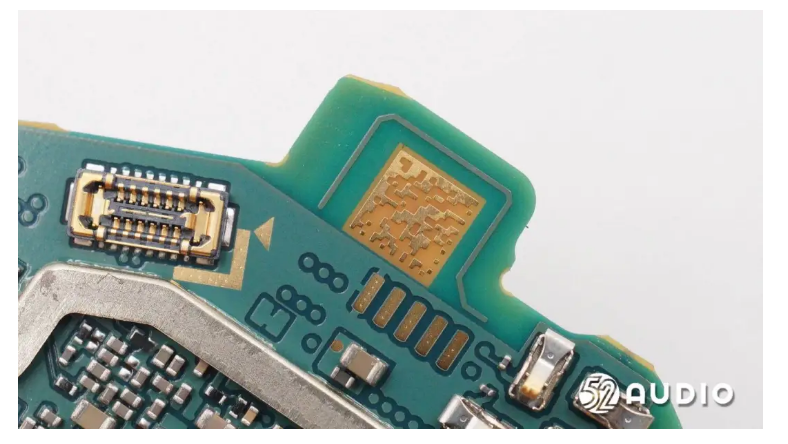

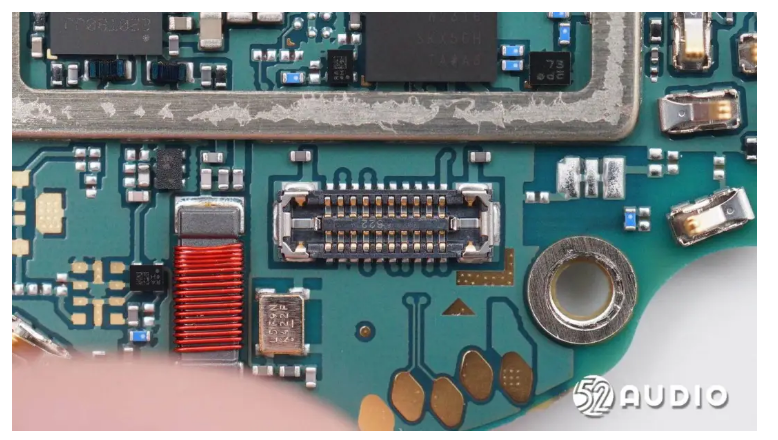

화면 케이블을 연결하는 BTB 커넥터 소켓의 클로즈업입니다.



기능 버튼 케이블을 연결하기 위한 BTB 커넥터 암 소켓입니다.



온도 센서를 연결하는 금속 돔의 클로즈업.



건강 모니터링 보드 케이블을 연결하기 위한 BTB 커넥터 암 소켓입니다.

반응형

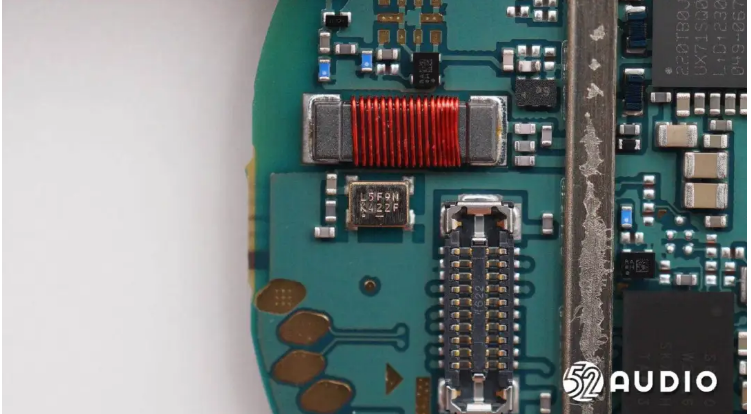

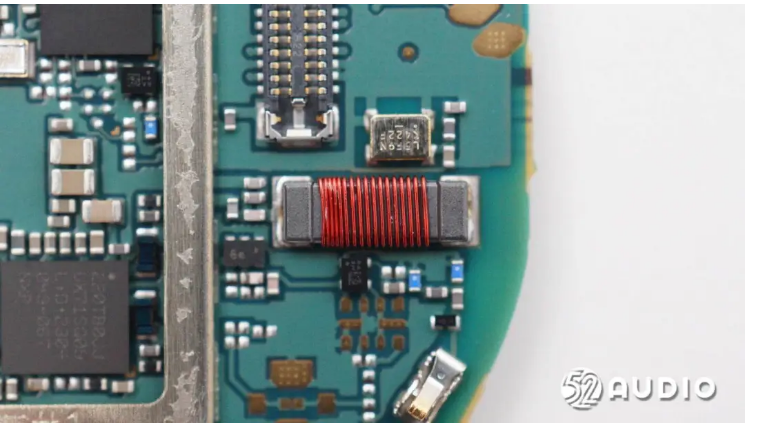

NFC 기능에 사용되는 자기 코일로, 접근 제어 카드를 시뮬레이션합니다.



시계를 제공하는 데 사용되는 레이저 프린터된 L5F9N의 수정 발진기를 클로즈업으로 촬영한 사진입니다.

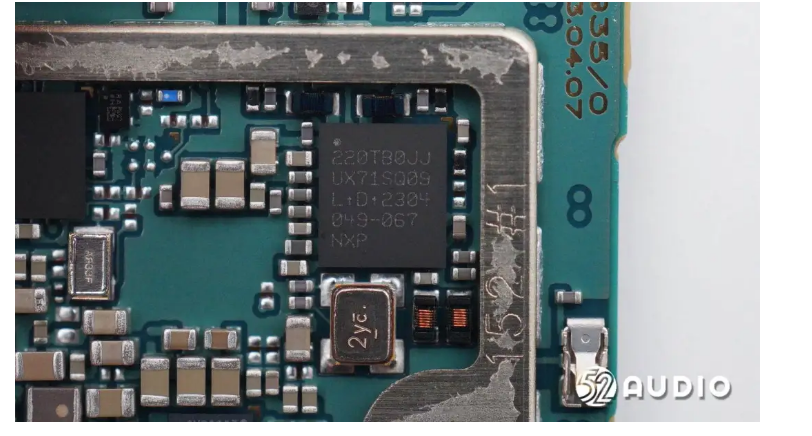

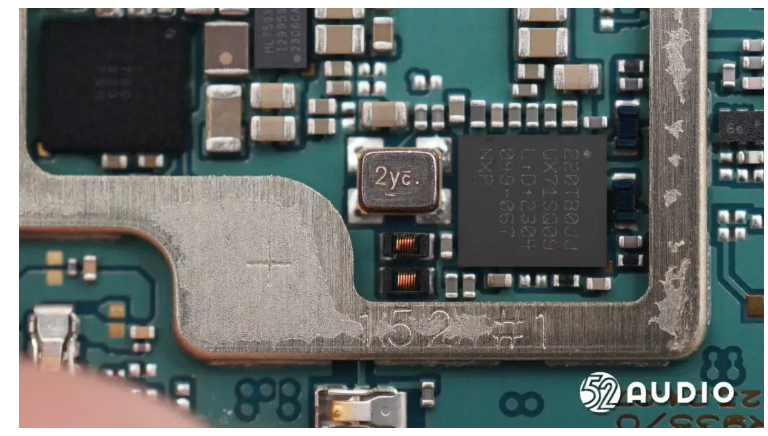

"220TB0JJ"가 인쇄된 NXP NFC 칩.



NFC 칩에 클로킹을 제공하는 수정 발진기의 클로즈업.

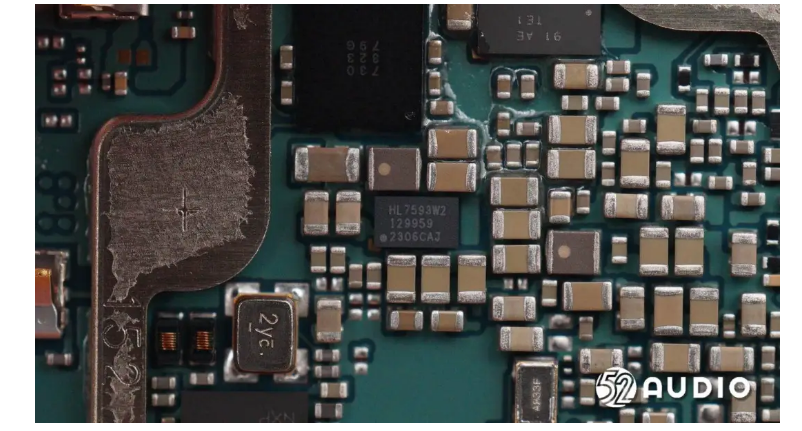

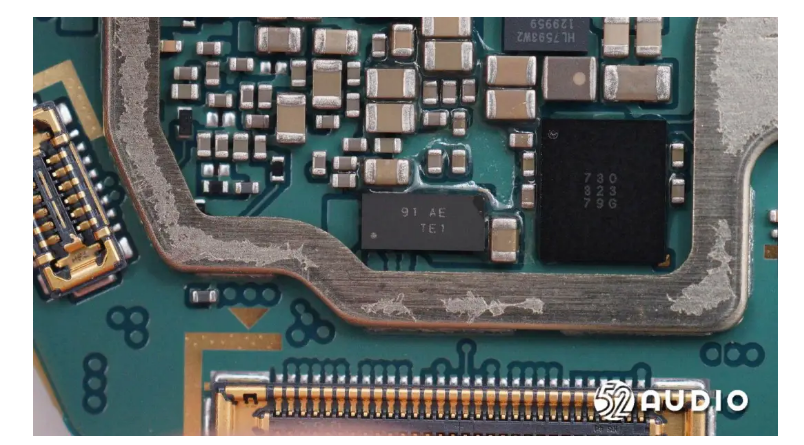

Halo HL7593 동기식 벅 컨버터는 I2C 인터페이스를 통해 프로그래밍 가능합니다.

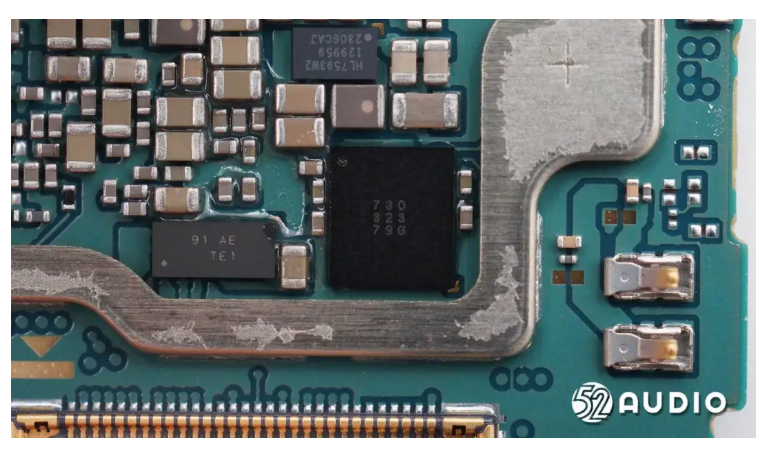

IC 730 323.

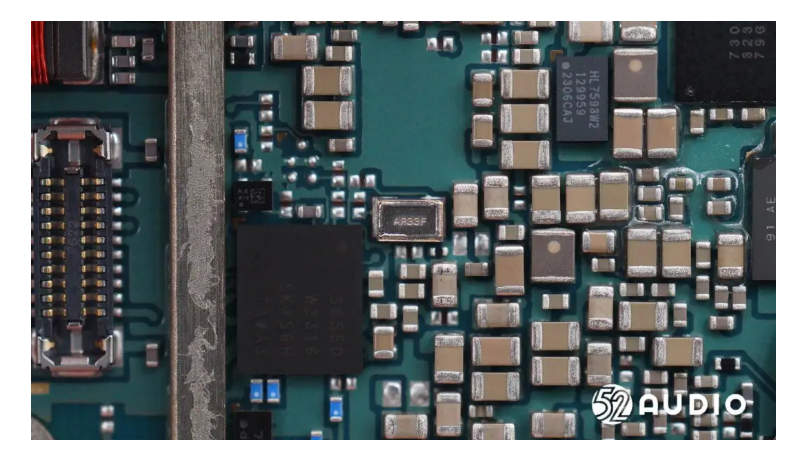

레이저 프린터된 AR33F 수정 발진기.

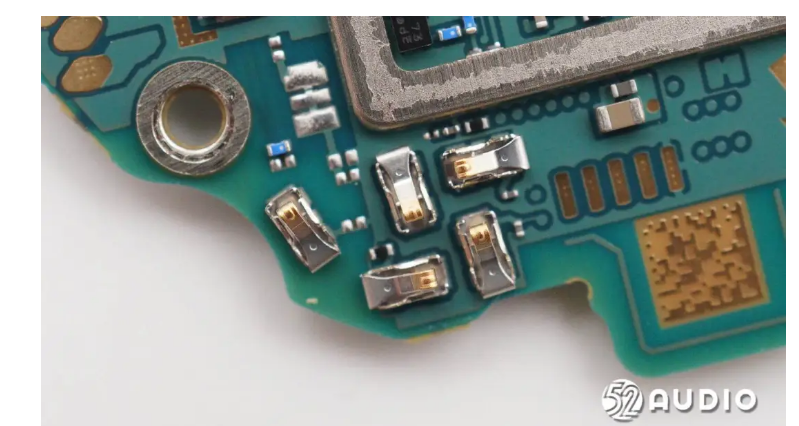

배터리를 연결하는 금속 스프링 클로즈업.

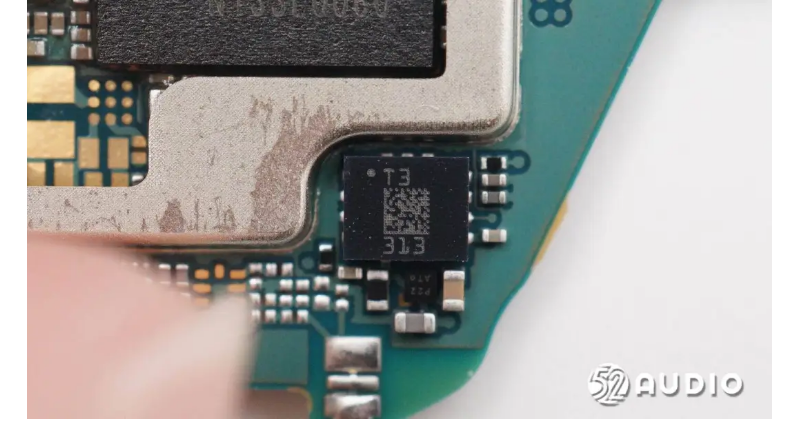

STMicroelectronics LSM6DSO32XTR 6축 센서는 3D 디지털 가속도계(32g)와 3D 디지털 자이로스코프를 장착하여

 스포츠 건강 모니터링 기능을 위한 데이터를 수집하는 데 사용됩니다.

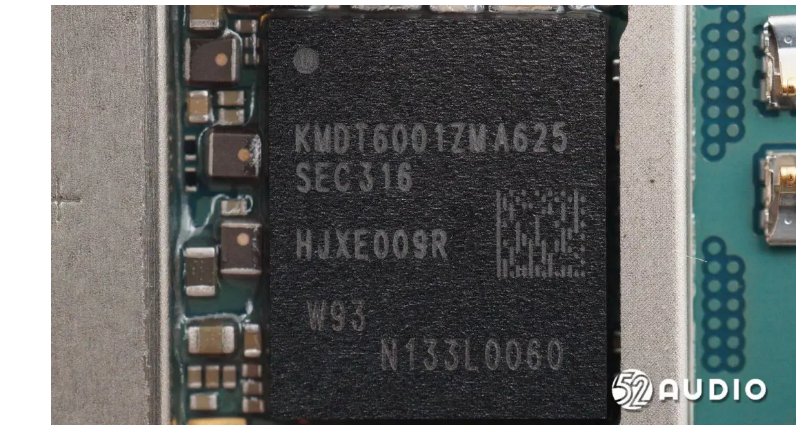

SAMSUNG의 Exynos W930 웨어러블 프로세서는 5nm 공정을 사용하여 제조되었으며

최신 FO-PLP 및 SiP-ePoP 패키징 기술을 채택하여 프로세서, 전원 관리 집적회로(PMIC), LPDDR4 및 eMMC를

매우 작은 공간에 통합하여 PCB(인쇄 회로 기판) 공간을 덜 차지합니다.



삼성 엑시노스 W930에는 Arm Cortex-A55 듀얼코어 CPU(주요 주파수 1.4GHz), 2GB DRAM이 내장되어 있습니다

 Arm Mali-G68 MP2 GPU가 내장되어 더욱 원활한 비디오 재생과 애플리케이션 사용 환경을 제공합니다.

 내장된 전용 저전력(LPD) 컨텍스트 HUB를 통해 시계 다이얼이 항상 저전력 및 밝은 화면 상태를 유지합니다.

3G/4G, Bluetooth, GNSS 등 무선 네트워크를 지원합니다.

소프트웨어로 업그레이드된 GNSS(Global Navigation Satellite System) 기능은 더욱 정확한 위치 정보를 제공합니다.

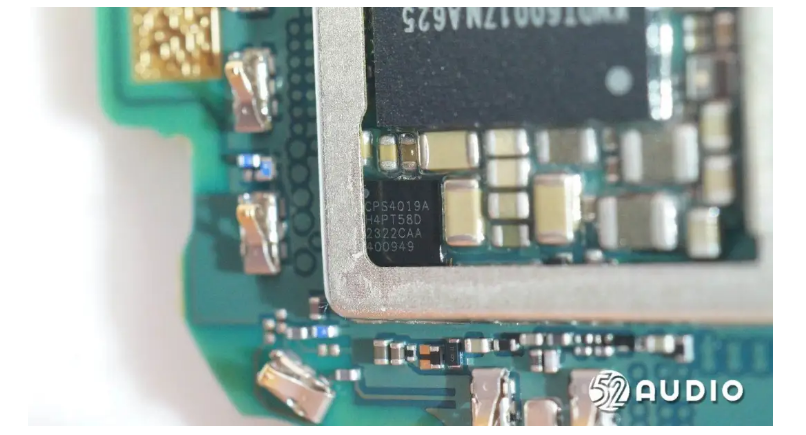

ConvenientPower Semiconductor CPS4019 고효율 무선 충전 수신기 칩은 5W 무선 ​​충전 수신을 지원합니다.

이 칩은 동기식 정류기와 저전압 강하 레귤레이터를 통합하여 시스템 장치와 배터리를 충전하고,

내장 배터리로 작동하는 장치에 좋은 경험을 제공합니다.



Yi Chong Semiconductor CPS4019는 8051 코어, 내장 16KB MTP 메모리, 2KB SRAM을 통합하고,

고급 전력 관리 및 초저 대기 전력 소모를 지원합니다.

이 칩은 I²C 핀과 GPIO 핀을 갖추고 있으며, 출력 전압 조정을 지원하고, 입력 및 출력 전체 매개변수 수집을 위한

12비트 ADC가 내장되어 있습니다.

칩에는 정류기 과전압 보호, LDO 과전류 보호 및 과열 보호 기능이 내장되어 있으며 WLCSP-30 패키징을 사용합니다.

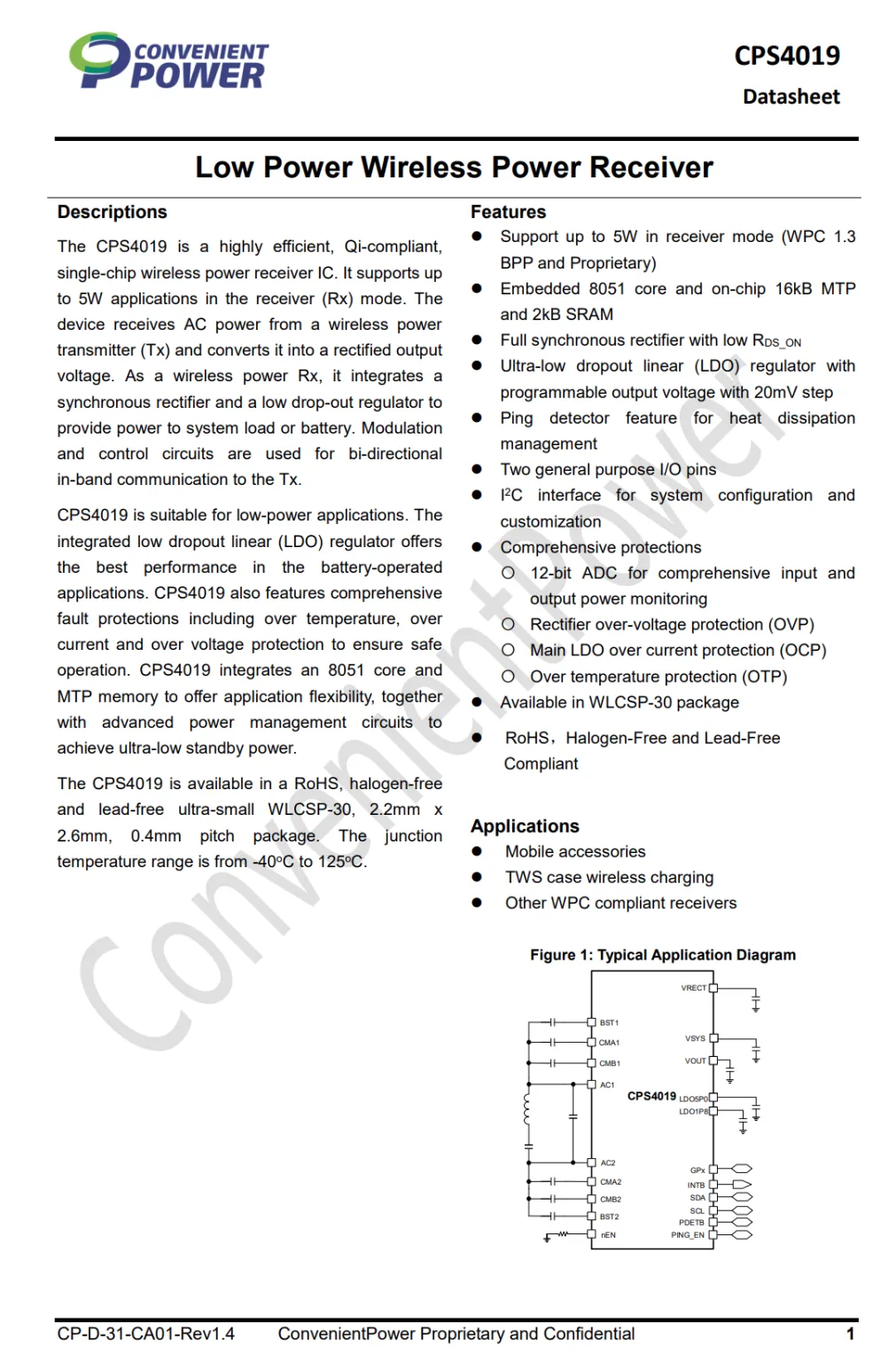

ConvenientPower Semiconductor CPS4019의 자세한 데이터 시트입니다.

저희 연구소의 분석에 따르면 BOSE , JBL , OPPO , Xiaomi , Samsung , OnePlus , Belkin , Bird , Astrid , Jabra 등의 브랜드 제품이 Yi Chong Semiconductor의 무선 충전 솔루션을 채택했습니다.

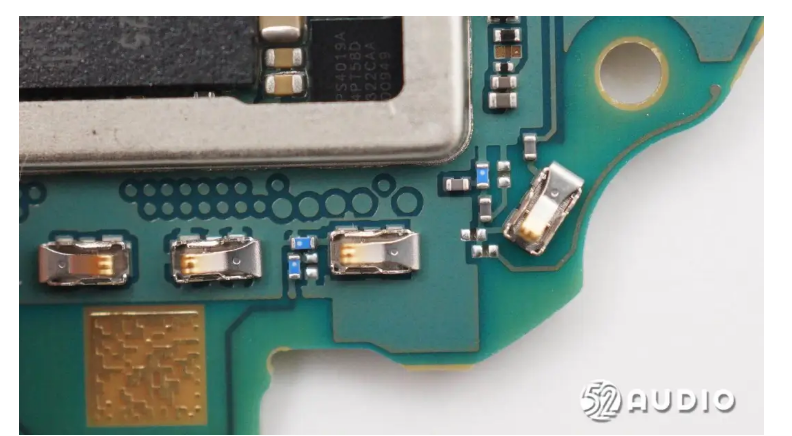

안테나의 클로즈업.





외관 면에서 SAMSUNG Galaxy Watch 6 스마트워치는 이 시리즈의 고전적인 디자인 스타일을 이어갑니다.

둥근 다이얼, 통합된 중앙 프레임, 매끄러운 라인, 심플하고 세련된 스타일; 사파이어 유리 화면, 견고한 알루미늄 금속 중간 프레임, 내마모성 및 긁힘 방지 기능이 뛰어나며 질감이 우수합니다.

표준 스트랩은 불소고무로 만들어져 착용감이 편안하고 피부 친화적입니다. 버튼 타입의 퀵 릴리스 구조로

분해, 교체, 세척이 간편합니다.



내부 구조 면에서 회로 설계는 간단하고 깔끔하며, 솜씨가 뛰어납니다.

주요 구성으로는 295mAh 리튬 배터리 팩이 장착되어 있습니다.

내장형 스피커, MEMS 마이크, 선형 진동 모터 및

STMicroelectronics LPS28DFWTR 공기압 센서 건강 모니터링 센서 모듈은 8개의 광 센서, 적외선 온도 센서를 사용하고 TI Texas Instruments AFE4500 AFE 칩을 탑재하여

생체 임피던스 분석, 전기적 생체 감지, 광학적 생체 감지 및 기타 기능을 지원합니다.



시계의 메인 제어 칩은 프로세서, PMIC, LPDDR4 및 eMMC를 통합하고 3G/4G, Bluetooth 및 GNSS 무선 네트워크를 지원하는 SAMSUNG Exynos W930 웨어러블 프로세서입니다.



다른 솔루션도 ConvenientPower CPS4019 고효율 무선 충전 수신기 칩, NXP NFC 칩, STMicroelectronics LSM6DSO32XTR 6축 센서, Halo HL7593 동기식 벅 컨버터 및 기타 솔루션을 사용합니다.
