아이폰 14 시리즈 분해도

중국 매체에서 ifixit 기사를 번역하였습니다.



저도 인용하여 글을 작성해 봅니다.



 - 아이폰 14 분해도

 아이폰 시리즈중 가장 수리하기 쉬운 구조라고 합니다.





 아이폰 14는 13의 사상을 이어받아 금속 케이스가 충격을 흡수하는 구조를 이어받음

반응형

아이폰 14 메인 보드



애플은 이번에 위성 통신이 가능한 퀄컴 X65 모뎀을 채용하였으며 2.4GHz N53 주파수 기능은 Globalstar를

지원합니다.

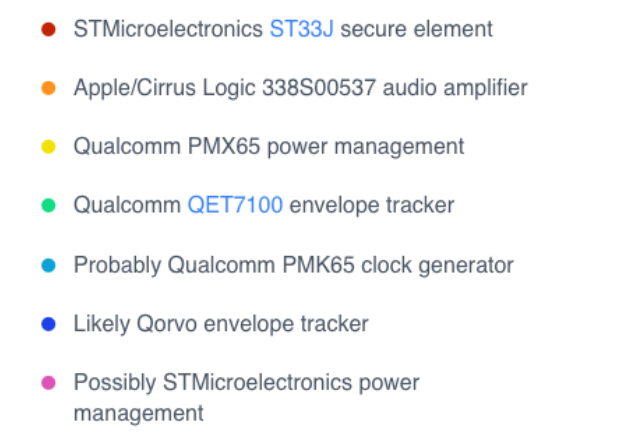

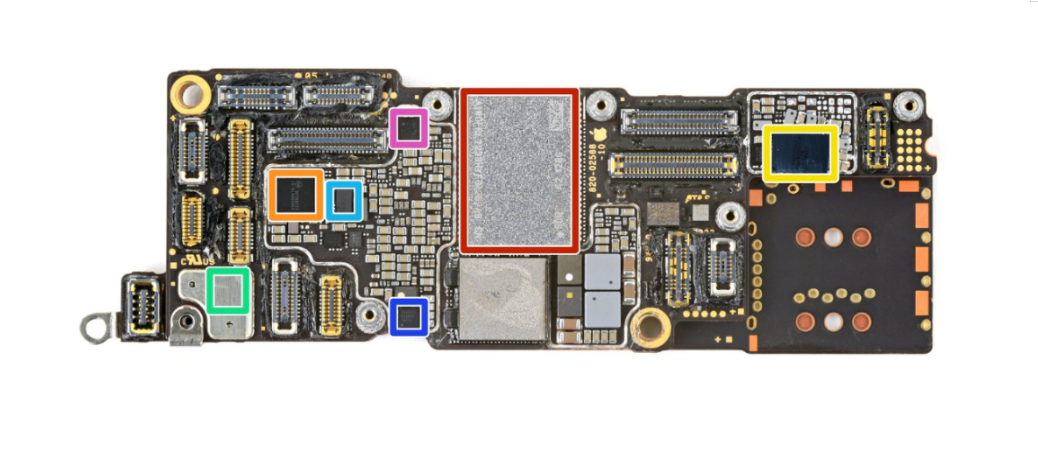

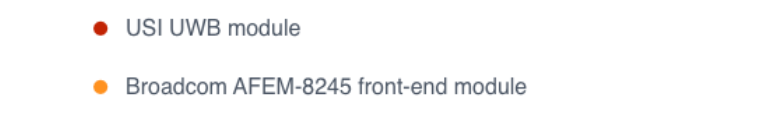

 - Top Layer 부품

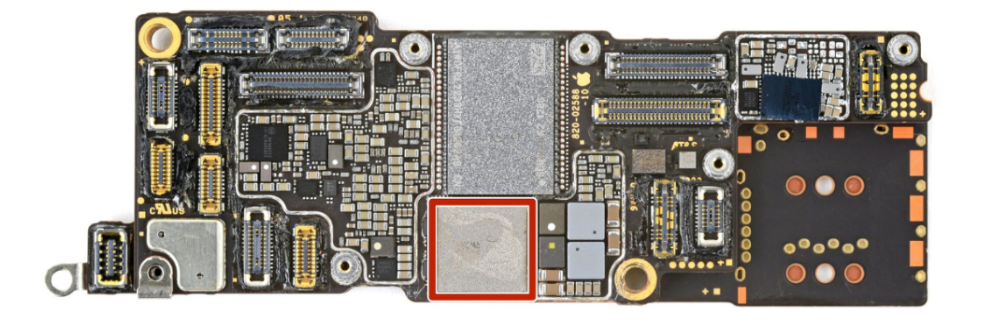

빨간색 네모는 와이파이 모듈

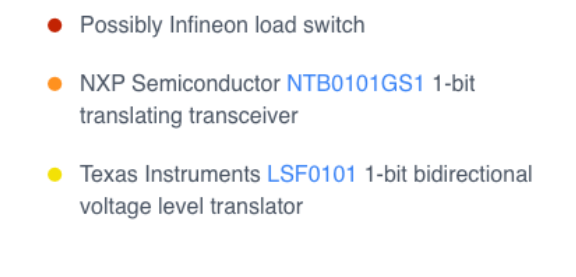

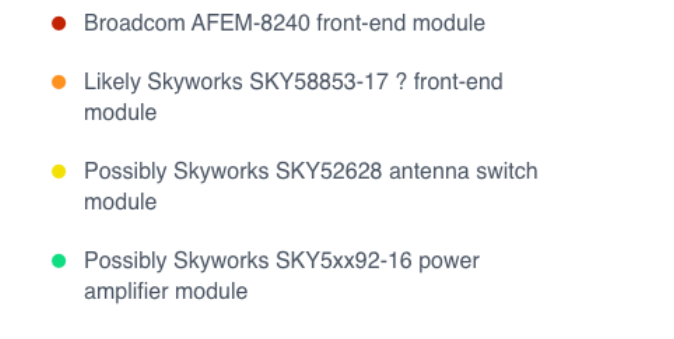

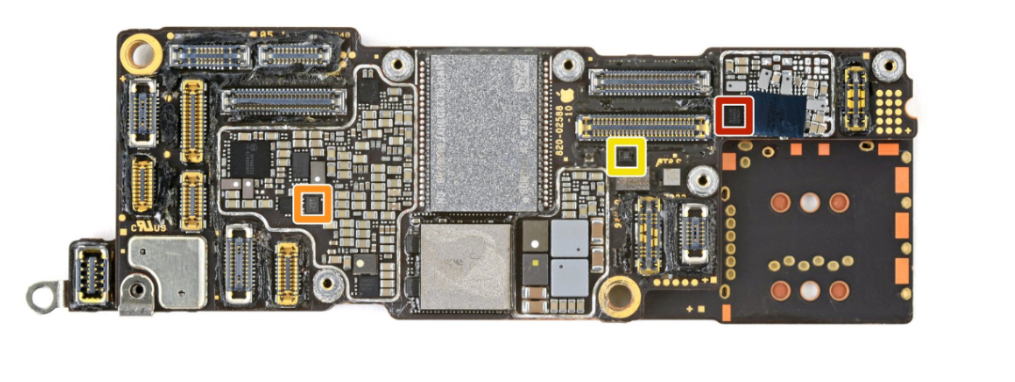

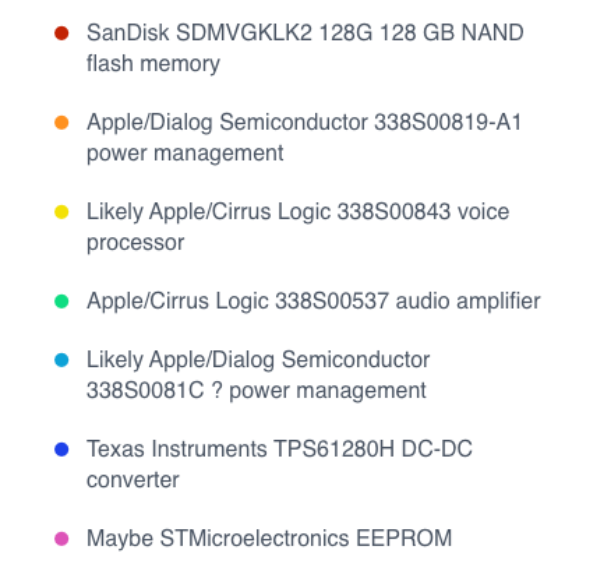

 - Top Most Layer의 반대편

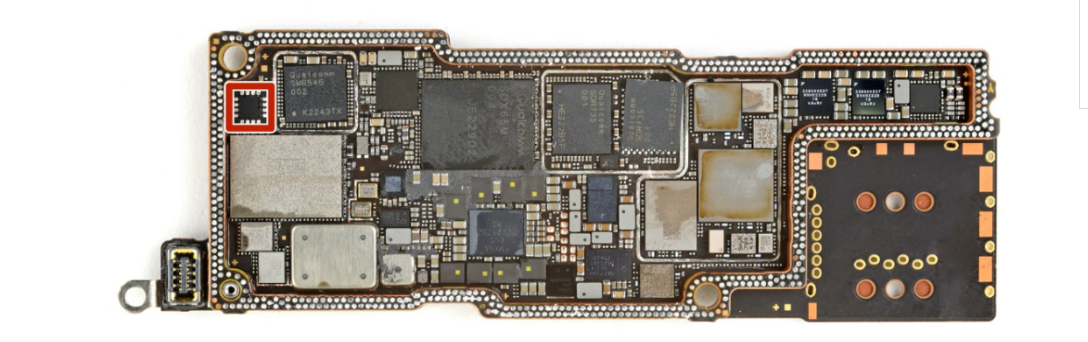

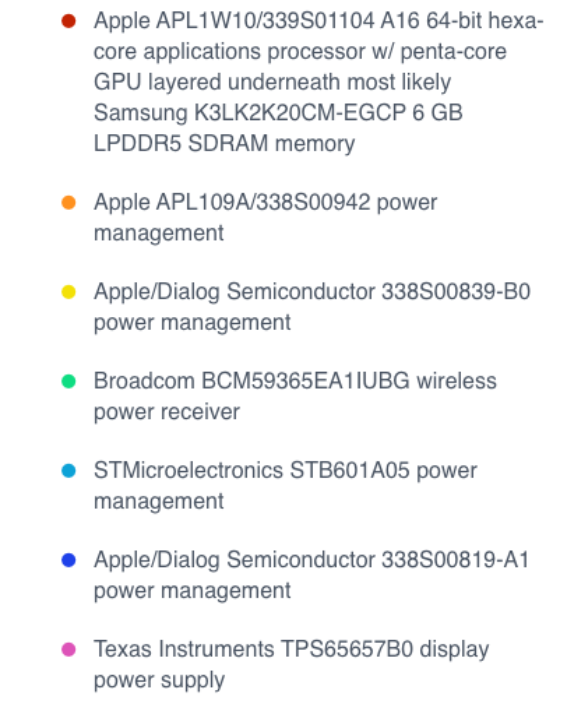

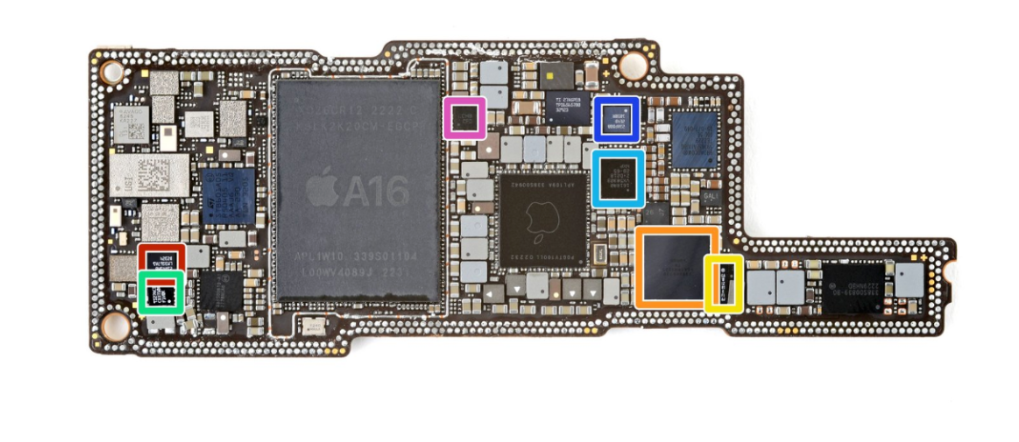

  - Sandwich Layer



빨간색 네모: Bosch Sensortec 6-axis accelerometer/gyroscope

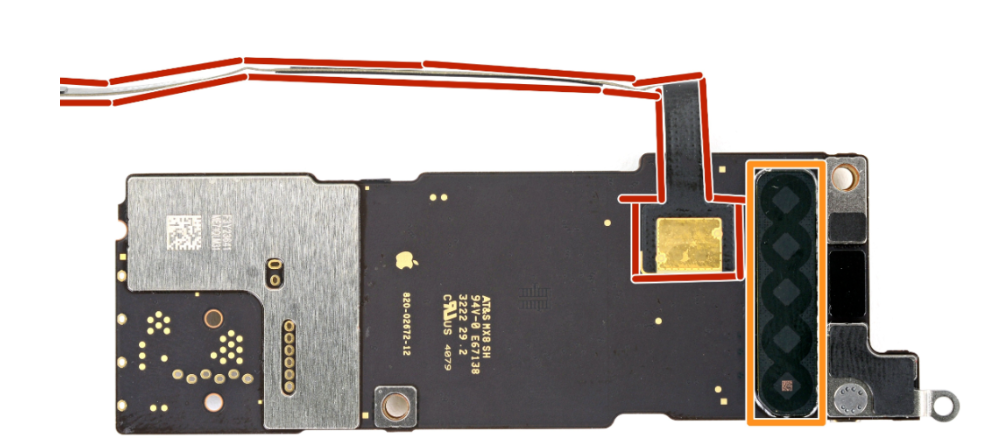

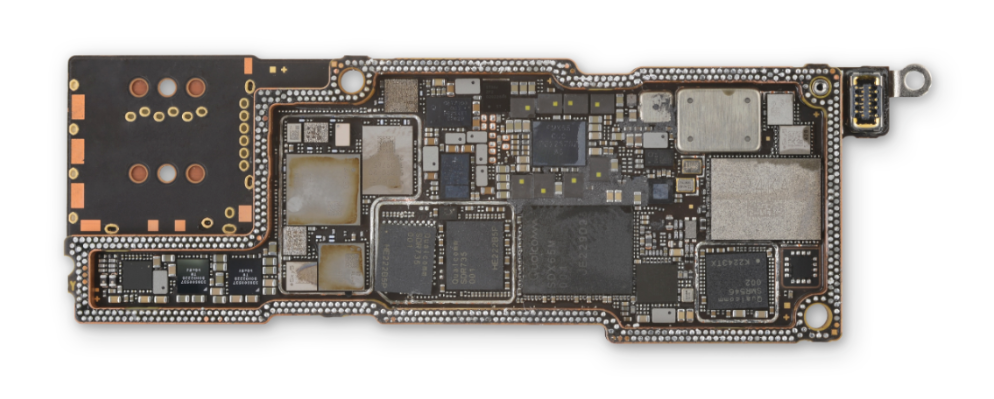

 - Bottom layer



빨간색: Satellite antenna, 오렌지: Patch antenna



 iFixit은 아이폰 7 이래로 가장 수리하기 쉬운 폰이라고 합니다.
