Redmi K90 Max 분해 보고서

다음은 중국 매체의 보고서를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/w1GhNys9M3v1_eeUDArXnA

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HOmx9mmjLr8af1IkZOGEJY0tZMIIY30FeWdAb_Vc&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2Fw1GhNys9M3v1_eeUDArXnA



===========================================================================



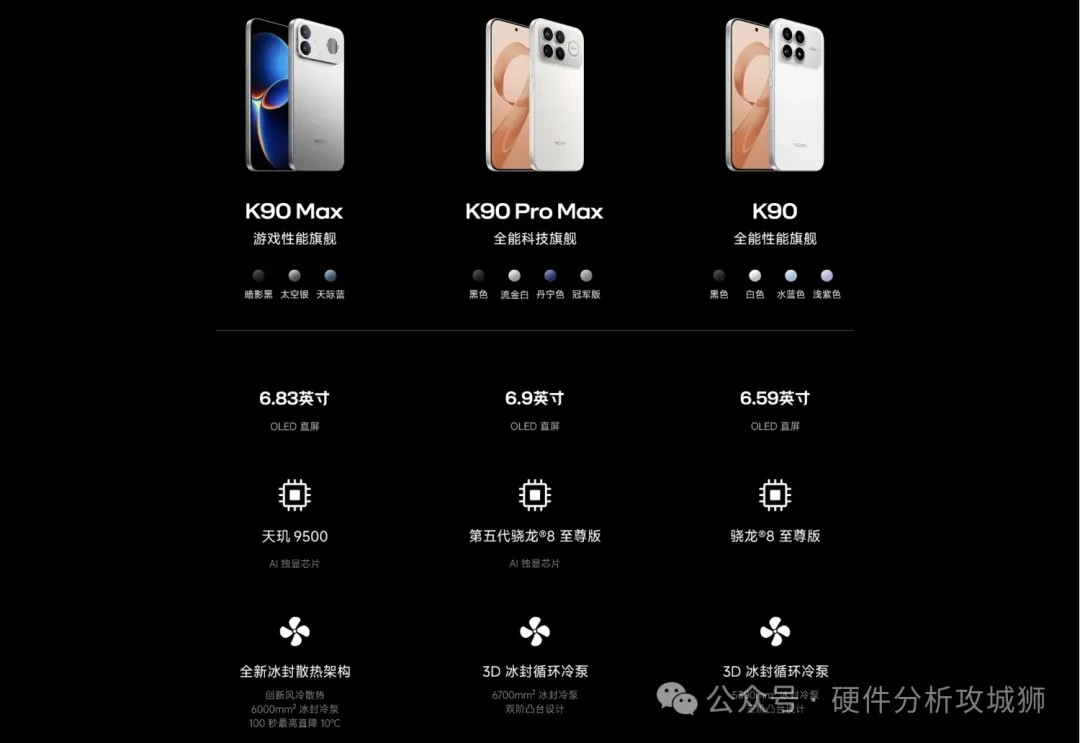

2026년 4월 21일 , 플래그십 게이밍 기기 로 자리매김한 REDMI K90 Max가 공식 출시되었습니다 .

K90 Max는 게임 성능을 극대화하기 위해 다방면으로 개선되었으며,

성능과 발열 관리에서 획기적인 발전을 이루어 해당 가격대에서 제품 성능의 기준을 새롭게 정의했습니다.

REDMI K90 Max는 최대 풍량 0.42 CFM의 대형 18.1mm 팬을 탑재하여 업계 경쟁 제품을 훨씬 능가합니다.

수직형 공기 흡입 구조를 통해 SoC 영역으로 직접 공기를 불어넣고,

모의 와류 공기 흐름 덕트를 결합하여 업계 최고 수준인 78.6%의 공기 흐름 이용률을 달성했습니다.

실제 테스트 결과, K90 Max는 48℃에서 38℃까지 단 100초 만에 냉각되어 유사 모델보다 훨씬 빠른 냉각 성능을 보여주었습니다.

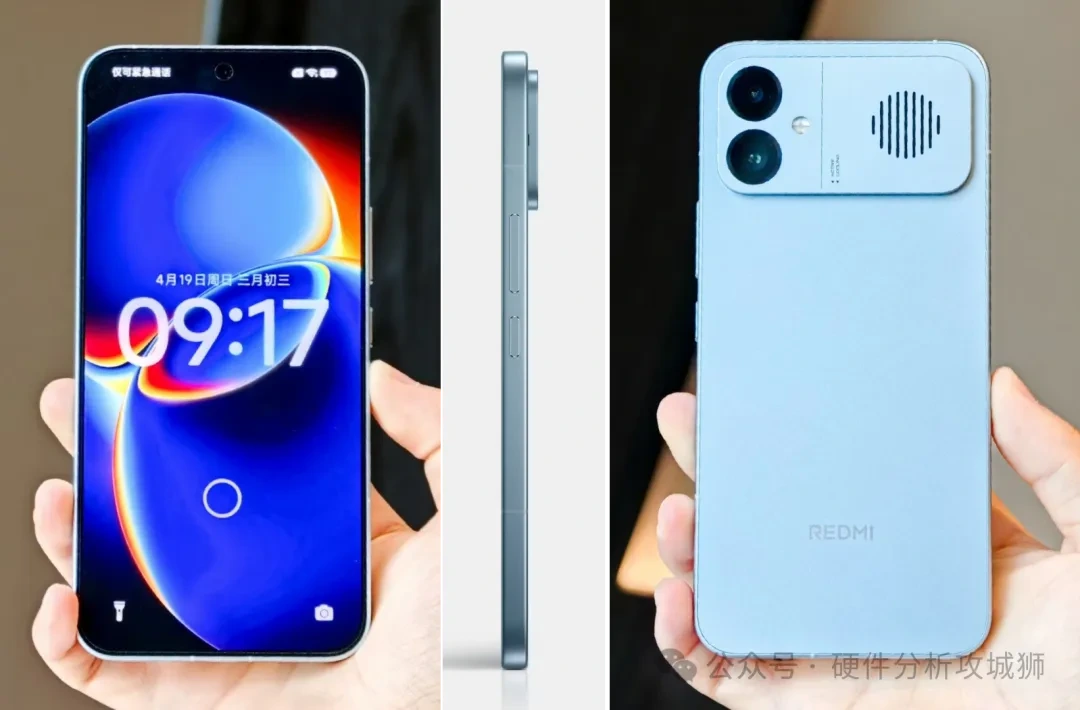

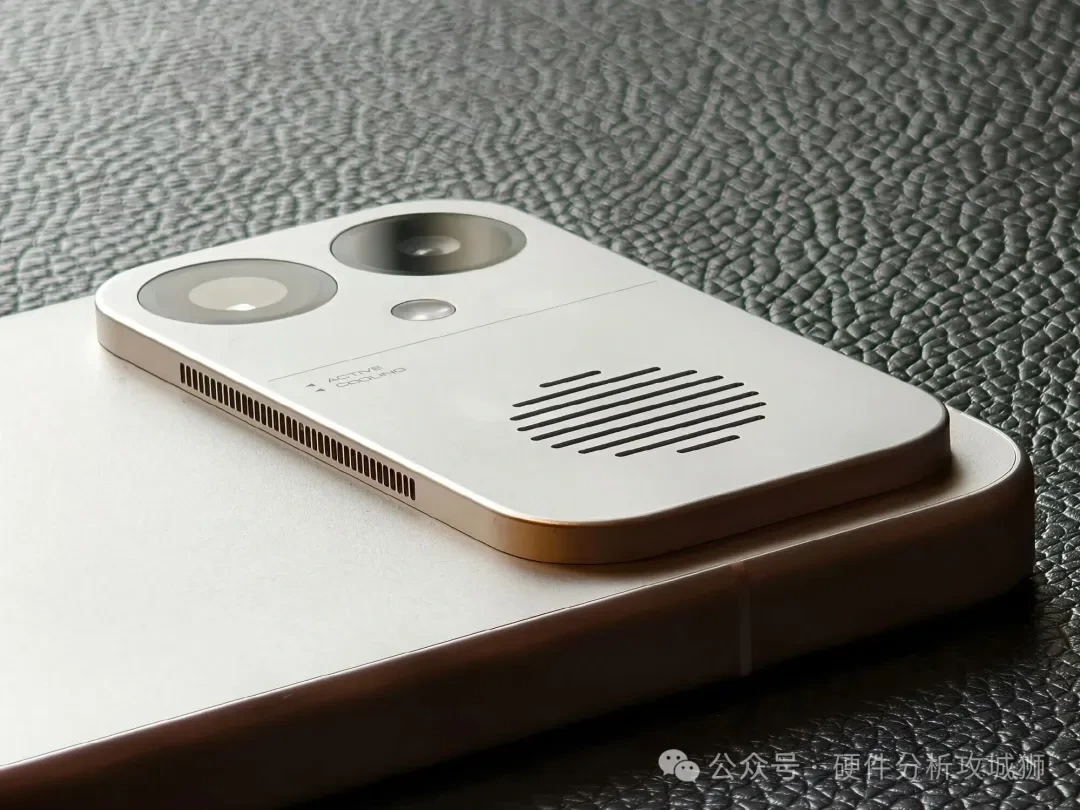

REDMI K90 Max는 K90 시리즈의 가로형 데코 패밀리 아이덴티티 디자인에 공기 흐름 설계를 접목했습니다.

공기 흡입구는 스피커 구멍과 유사한 디자인으로 데코의 오른쪽 측면에 배치되어 패밀리룩을 계승하면서도

갑작스러운 느낌을 주지 않습니다.

레드미 K90 Max의 통풍구는 데코 부분 하단에 위치하여 시각적으로 거의 보이지 않는 좁은 배출구를 형성합니다.

이를 통해 베젤에 구멍이 없는 매끄러운 디자인을 구현하고,

배기 공기를 활용하여 후면 플레이트에 가해지는 열 압력을 더욱 줄입니다.

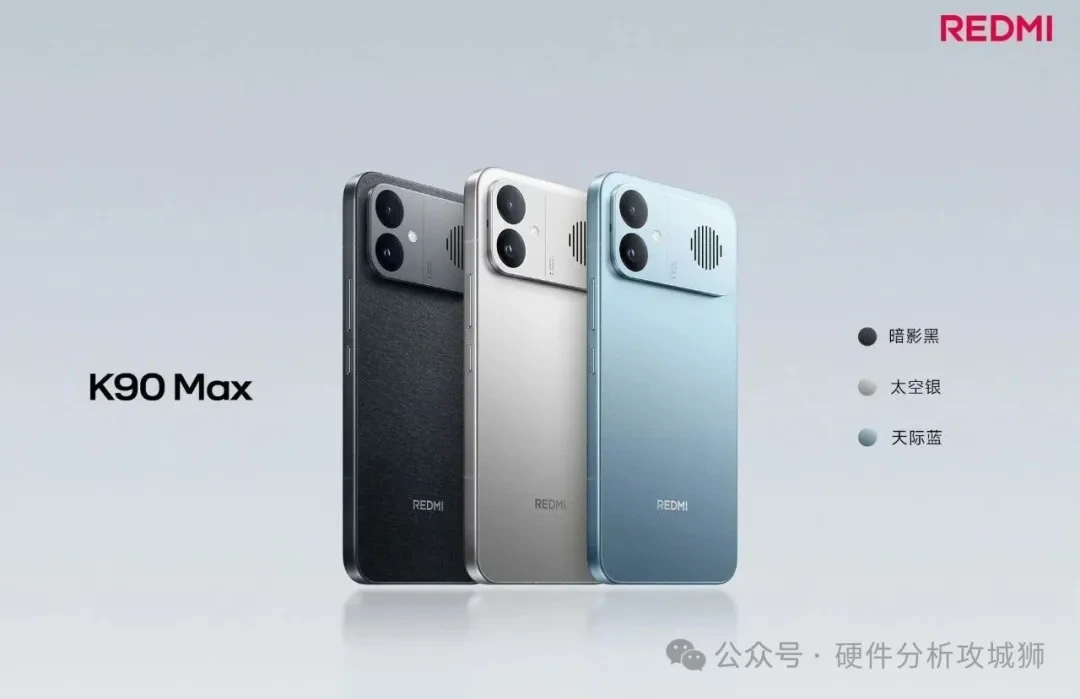

레드미 K90 맥스는 섀도우 블랙, 스페이스 실버, 스카이 블루 세 가지 색상으로 출시됩니다.

12GB+256GB 모델의 가격은 3,499 위안이며, 출시 초기 프로모션 가격은 2,999 위안입니다 .

정부 보조금 적용 후에는 2,549.15 위안까지 가격이 내려갑니다.

16GB+256GB 모델은  3,799위안, 12GB+512GB 모델은 3,999 위안 ,

16GB+512GB 모델은 4,299 위안, 그리고 16GB+1TB 모델은 4,999 위안입니다.



오늘은 레드미 K90 Max 를 분해 해보고 ,

레드미 최초로 액티브 팬을 탑재한 이 스마트폰의 제작 품질 과 사용된 소재를 살펴보겠습니다.

분해 영상은 YouTube 채널 Microcomputer Analysis 에서 가져왔습니다.

REDMI K90 Max는 6.83인치 1.5K  LTPS 디스플레이 패널을 탑재하고 정밀 패키징 기술을 통해 초슬림 베젤 디자인을 구현하여 화면 대 본체 비율을 높이고 몰입감 넘치는 경험을 제공합니다.

SIM 카드 트레이를 분리하세요. 이 트레이는 듀얼 SIM을 지원하며 금속과 플라스틱 재질에 방수 고무 링이 있습니다.

뒷면 덮개는 열을 가하거나 알코올을 사용하거나 분해 도구를 사용하면 분리할 수 있습니다.

뒷면 덮개는 마더보드와 연결된 리본 케이블도 있으니 참고하세요.

리본 케이블 커넥터 덮개를 고정하는 나사를 제거하고 덮개를 분리한 다음 리본 케이블 커넥터를 분리하면

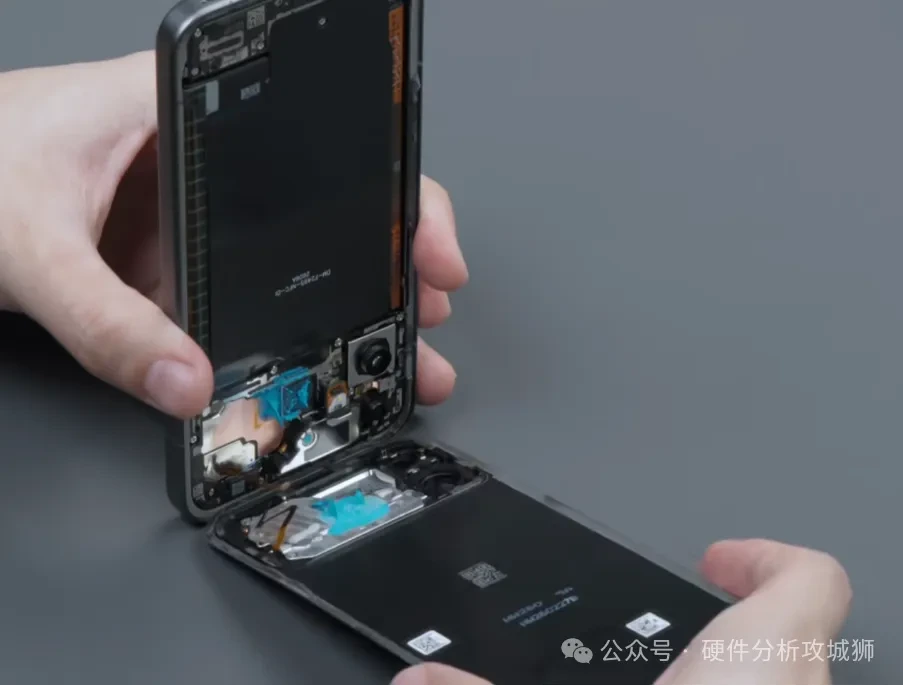

뒷면 덮개를 제거할 수 있습니다.

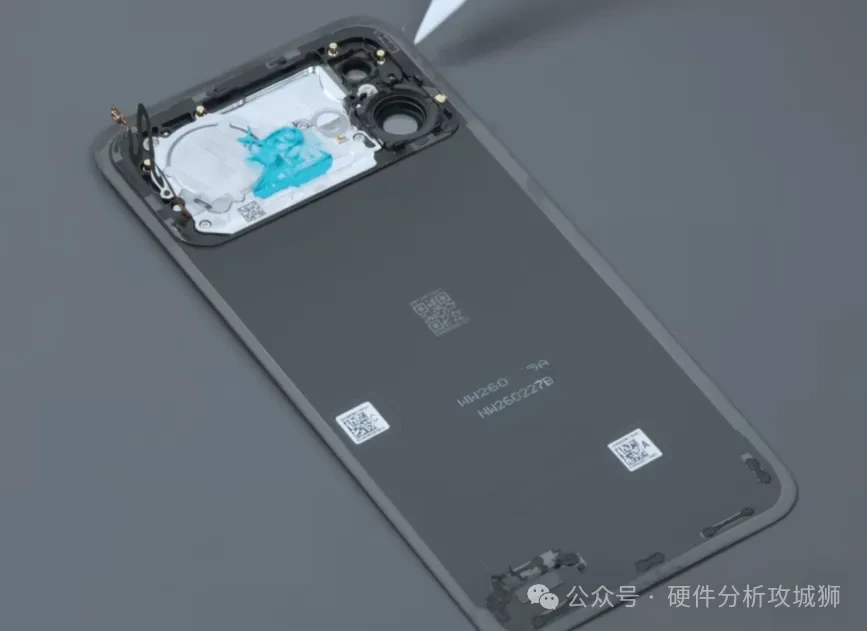

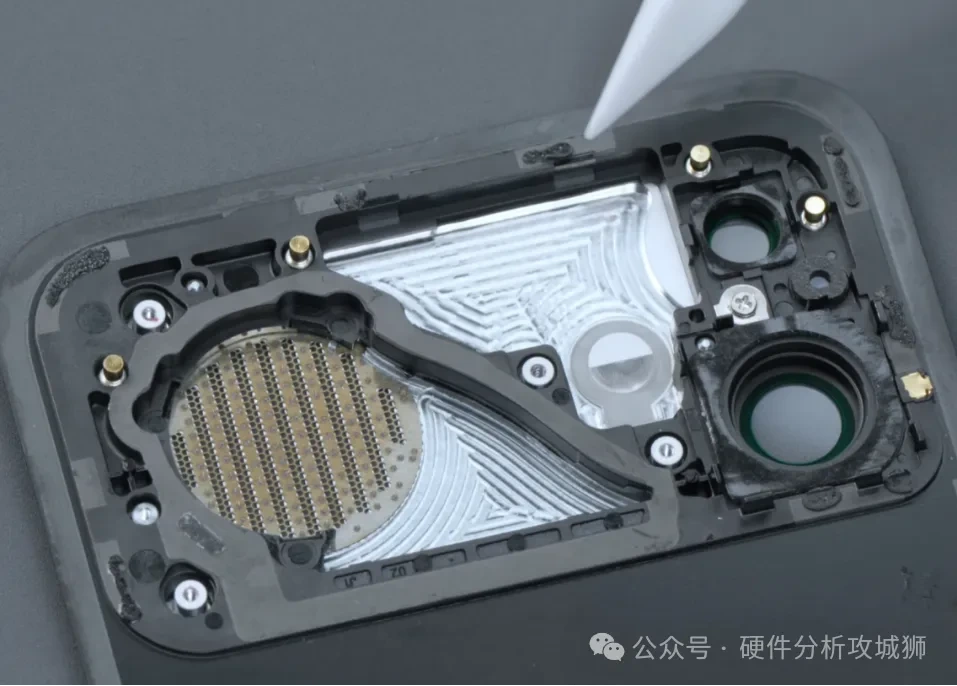

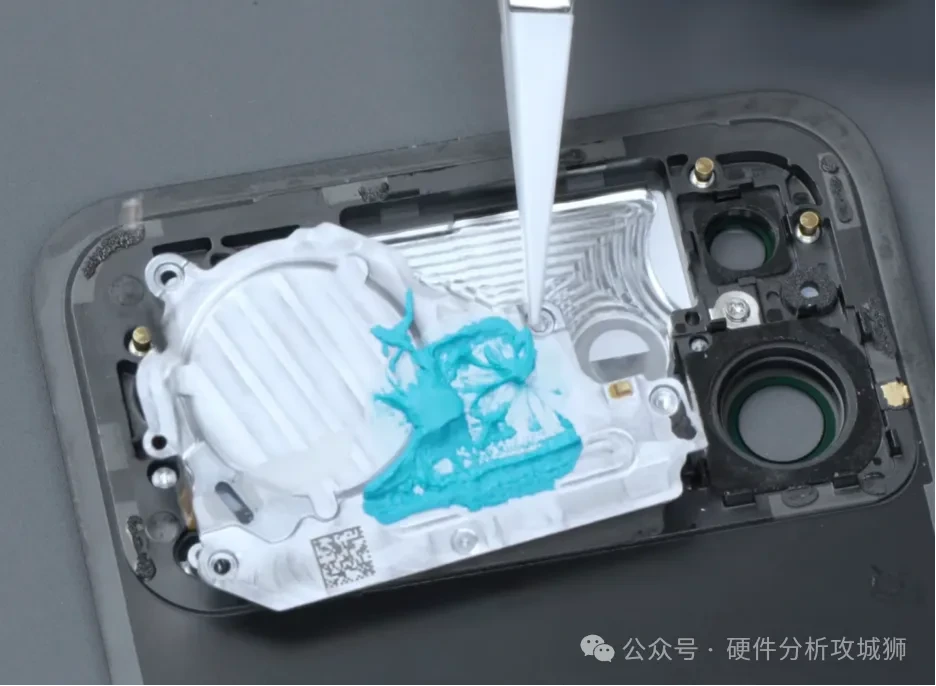

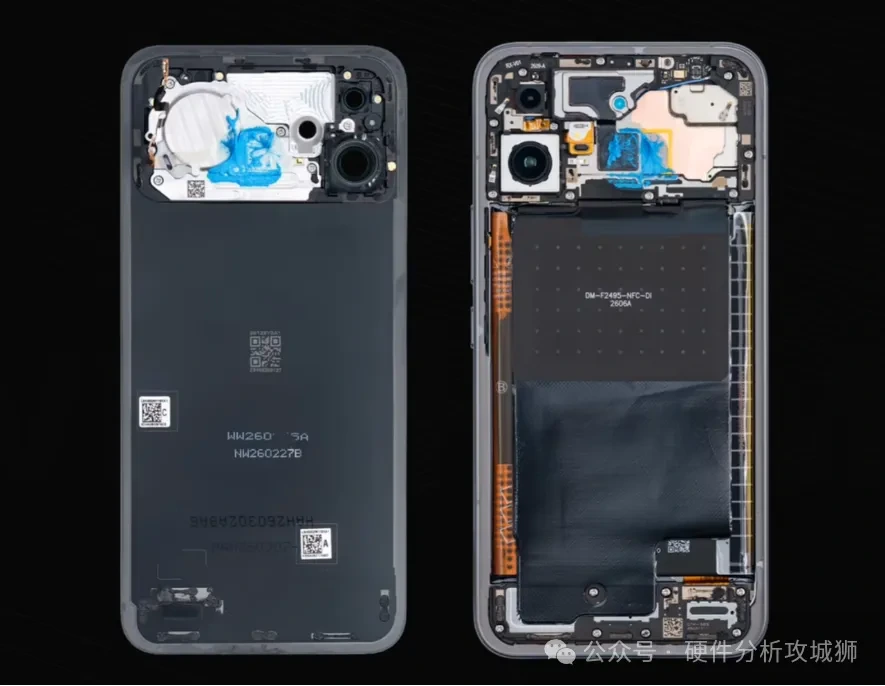

데코 후면 커버 안쪽은 파란색 방열 소재로 코팅되어 있으며, 무선 충전 코일은 포함되어 있지 않습니다.

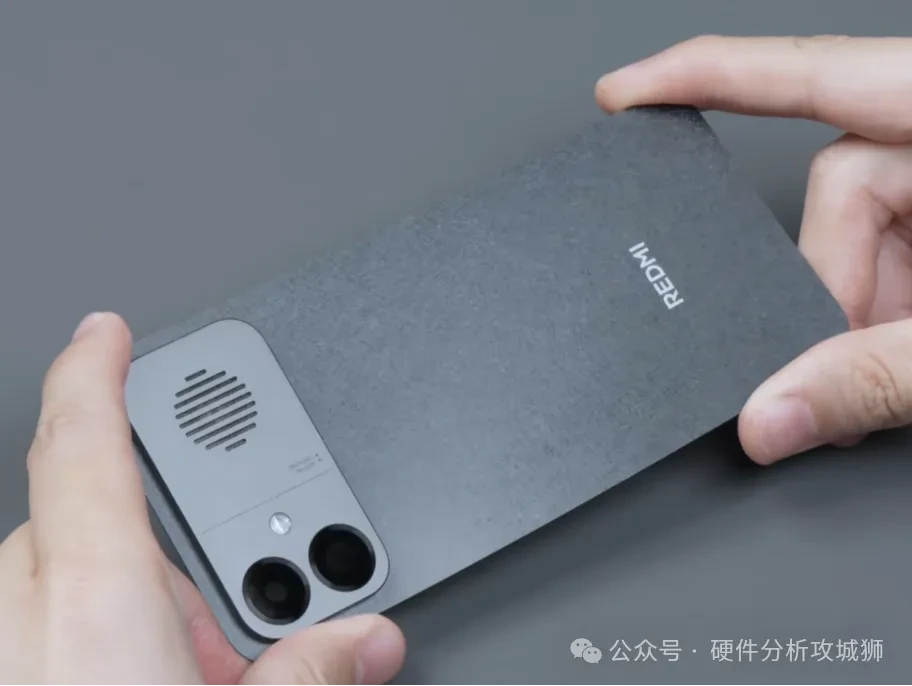

후면 커버는 유리섬유로 제작되었으며, 렌즈 디자인은 K90 Pro Max의 디자인 언어를 계승하지만,

오른쪽 측면 영역은 초대형 액티브 쿨링 팬 그릴 로 대체되었습니다 .

가장자리 주변의 접착제 외에도, 후면 커버 안쪽에는 마더보드와 서브보드 영역에 추가 접착제가 보강되어 있어

기기의 전체적인 구조적 강도를 향상시킵니다.

왼쪽 측면 커버는 금속 재질이며, K90 Max에 탑재된 팬은 그 아래에 위치해 있습니다. 커버는 나사와 접착제로 고정되어 있습니다.

리본 케이블이 통과하는 부분은 액체가 케이스 내부로 들어가는 것을 방지하기 위해 특수 접착제로 밀봉 처리되었습니다.

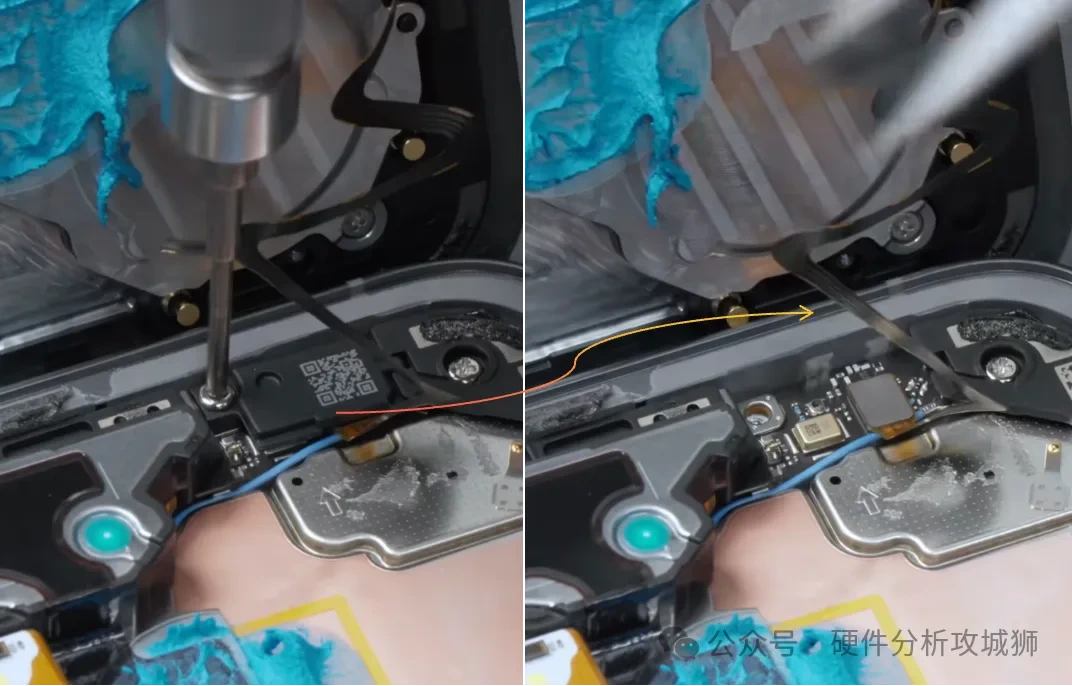

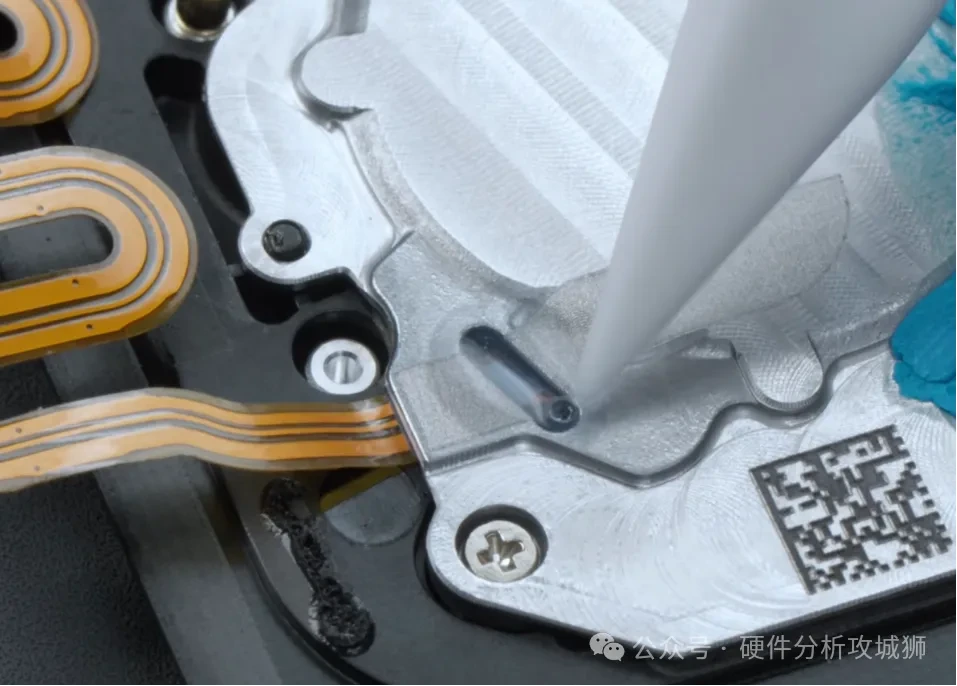

팬 부분을 고정하는 나사를 모두 제거하면 가열 후 팬 모듈을 분리할 수 있습니다.

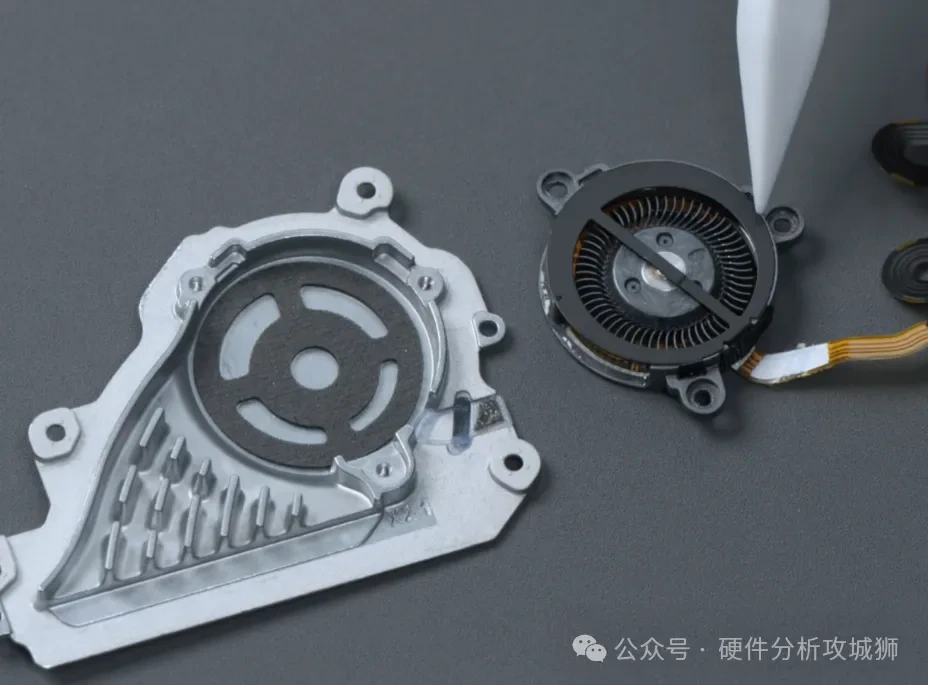

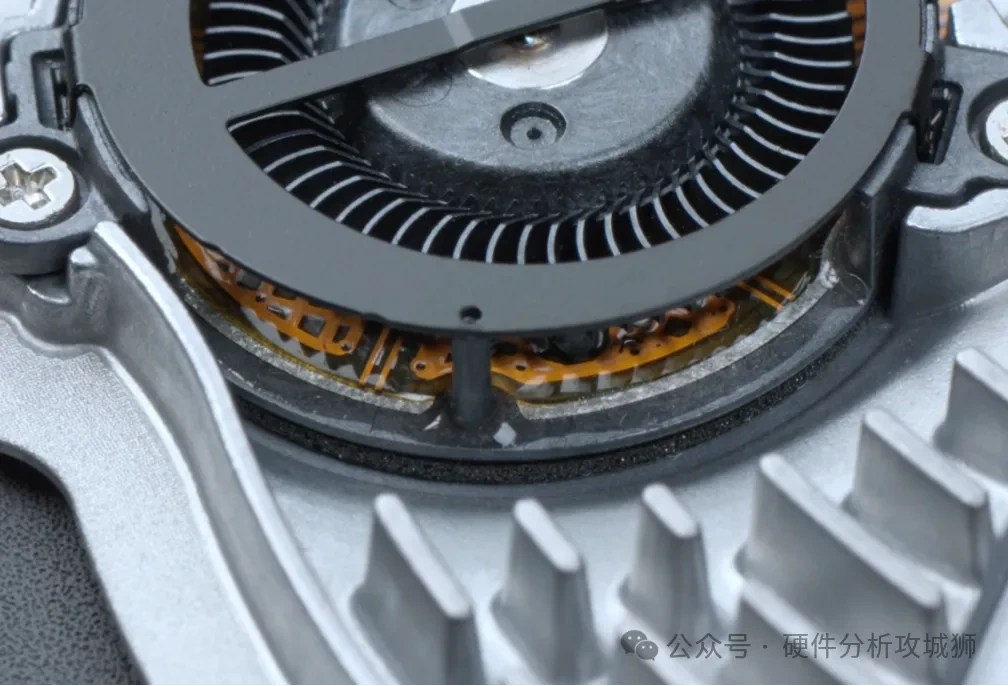

레드미 K90 Max는 직경 18.1mm 의 플로팅 팬 디자인을 채택하여 현재 출시된 휴대폰 팬 중 가장 큰 크기를 자랑합니다.

길이가 각기 다른 11개의 유선형 방열 핀은 열을 빠르게 전달하고 냉각 속도를 높일 뿐만 아니라

공기 흐름을 유도하여 공기 흐름 활용도를 더욱 향상시킵니다.

K90 Max의 팬은 공기 배출구에 지지대가 있지만 중앙에 있지 않아 공기 흐름이 약간 향상됩니다. 또한 팬 케이블에는 나노 방수 접착제가 코팅되어 있습니다.

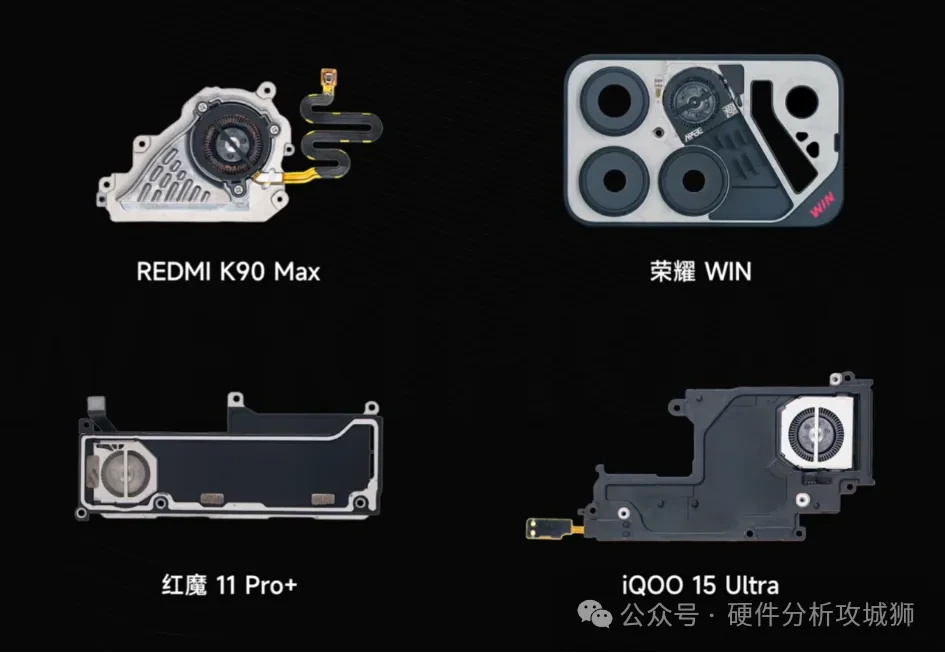

경쟁 제품과 비교했을 때, K90 Max는 더 큰 팬 크기와 더 큰 공기 흡입구를 특징으로 합니다.

K90 Max 팬의 공기 흐름 설계는 공기역학적 원리에 더욱 부합합니다.

불규칙해 보이는 모양은 공기 흐름의 난류를 효과적으로 방지하고 공기 손실을 줄입니다.

또한 팬 하단에는 고밀도 충격 흡수 소재가 적용되어 있습니다.

팬 베이스에는 더 값비싼 금속 부싱이 사용되어 회전 안정성과 내구성이 향상되었습니다.

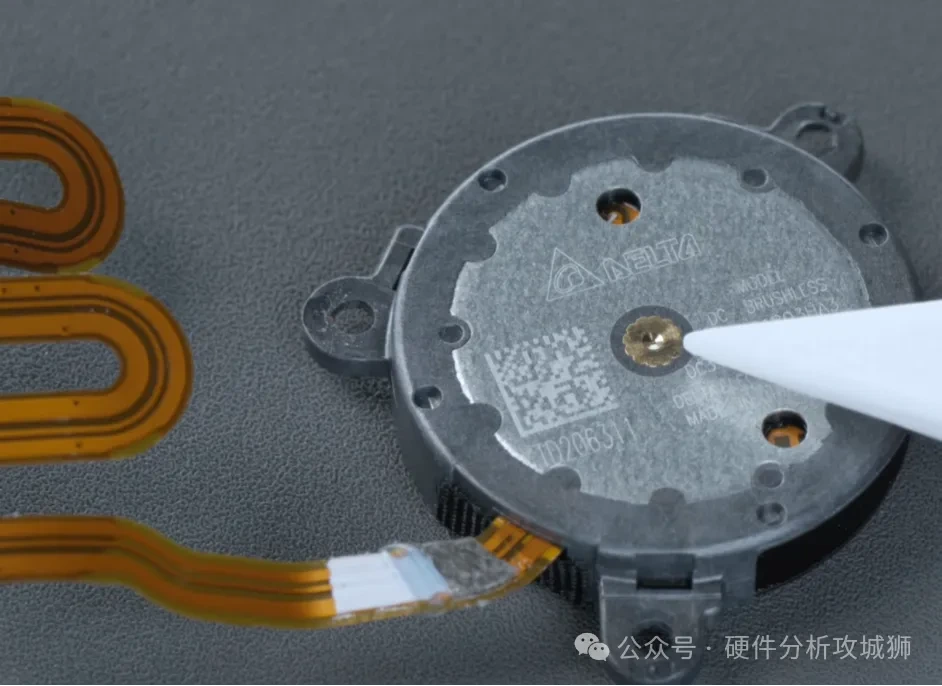

이 팬은 Delta Electronics에서 공급합니다.

데코는 금속 재질에 보호를 위해 검은색 플라스틱 라이닝이 덧대어져 있습니다.

나사와 접착제를 사용하여 후면 커버에 고정됩니다. 팬 흡입구는 금속 먼지 필터로 보호됩니다.

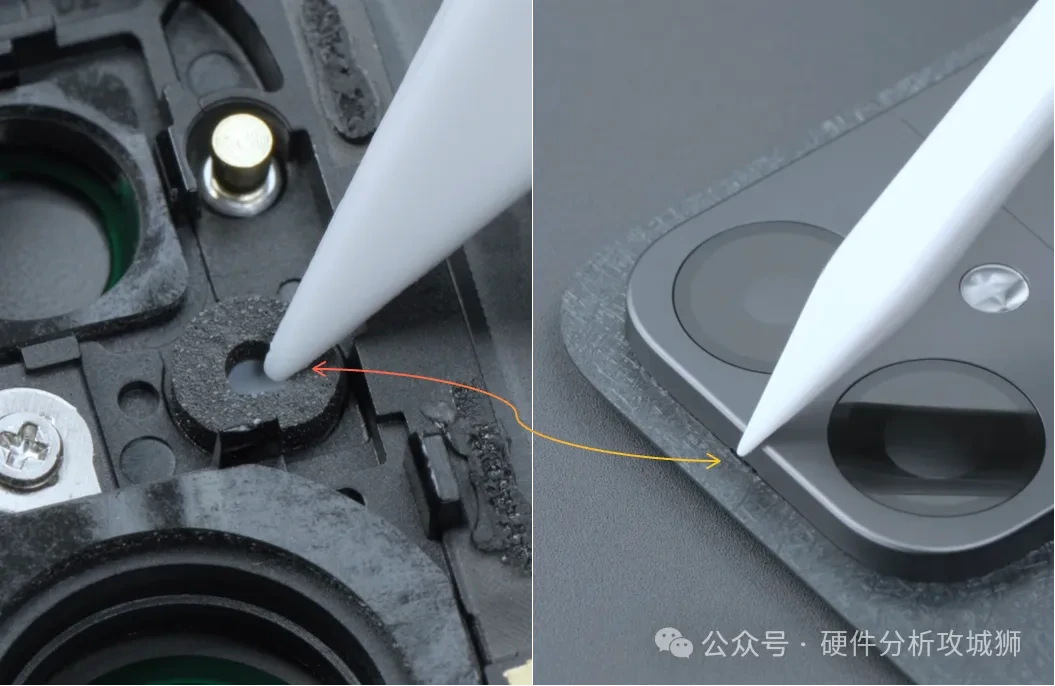

후면 마이크의 수신 포트는 방진 및 밀폐형 폼으로 덮여 있으며, Deco의 왼쪽 측면에 있는 미세한 슬릿 구멍으로 연결됩니다.

상단 스피커는 데코에서 돌출된 공간을 최대한 활용하며, 스피커의 방열 필름은 마더보드 코어의 발열 영역까지 확장됩니다.

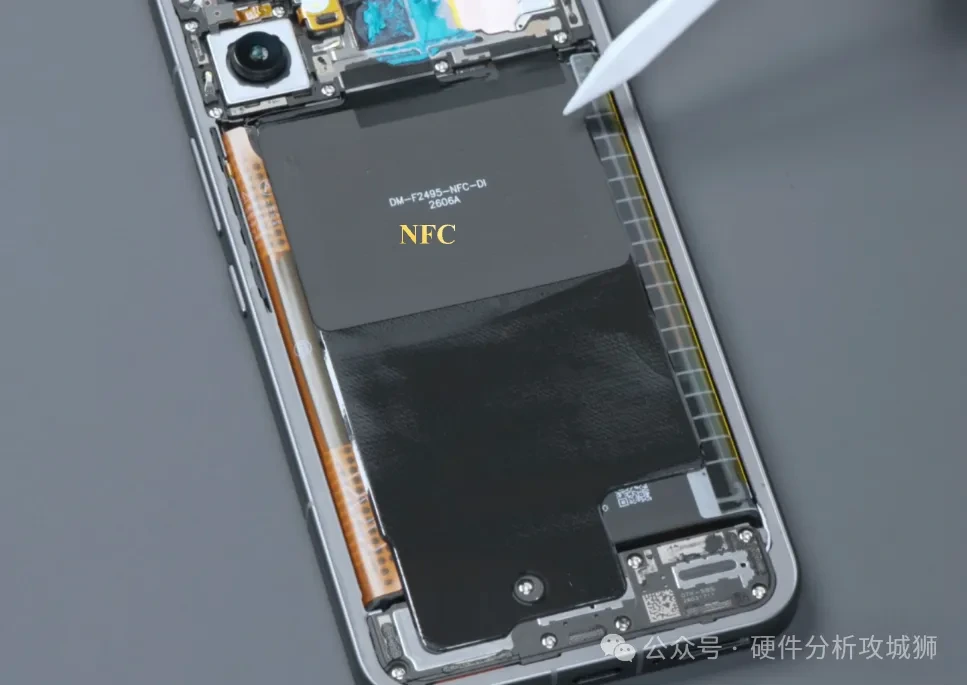

금속 장식이 전자기파를 차폐하기 때문에 NFC 코일은 기기 중앙에 배치됩니다.

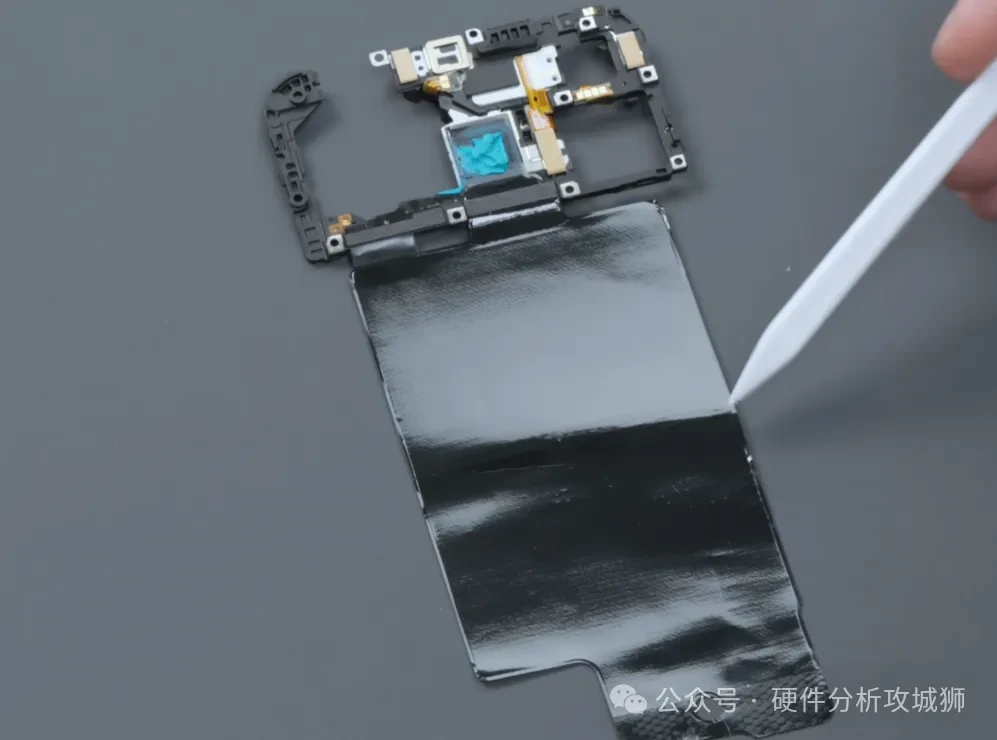

방열 필름은 배터리를 거의 완전히 덮고 있으며 2차 회로 기판 영역까지 확장됩니다.

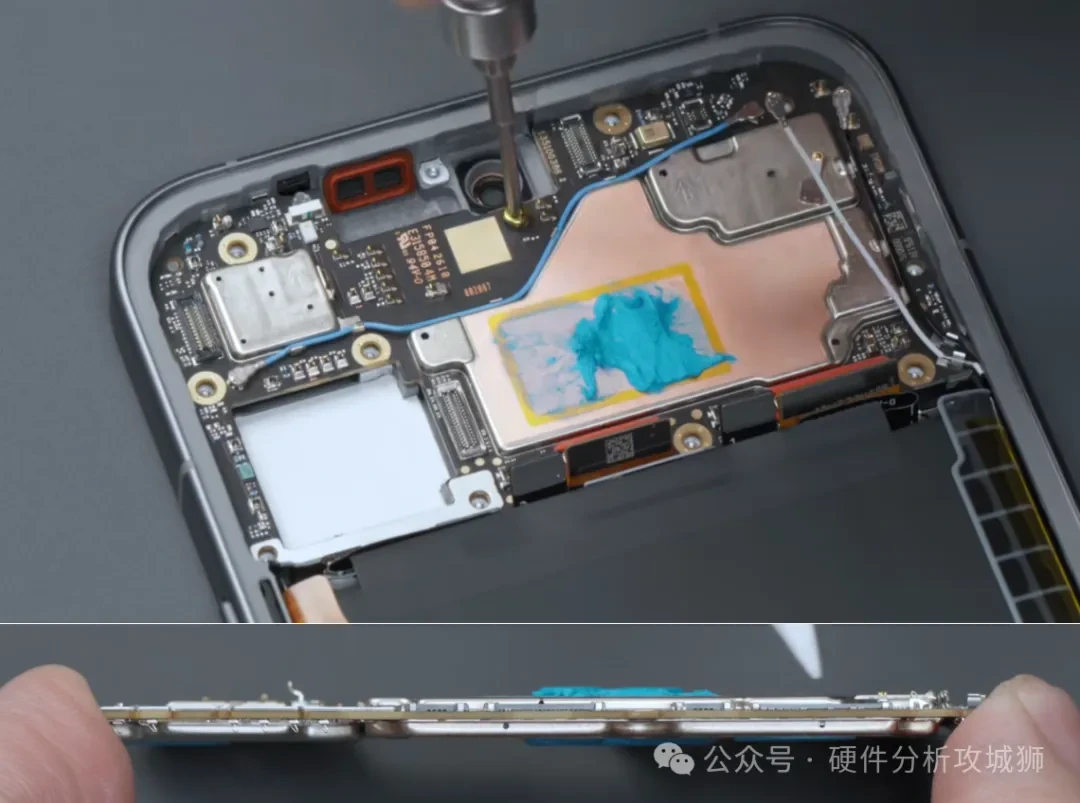

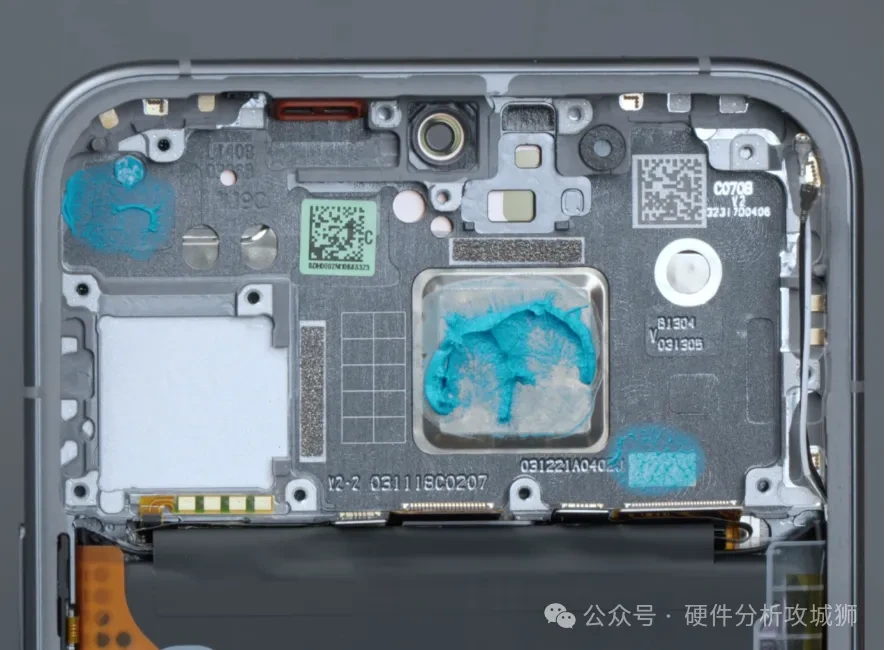

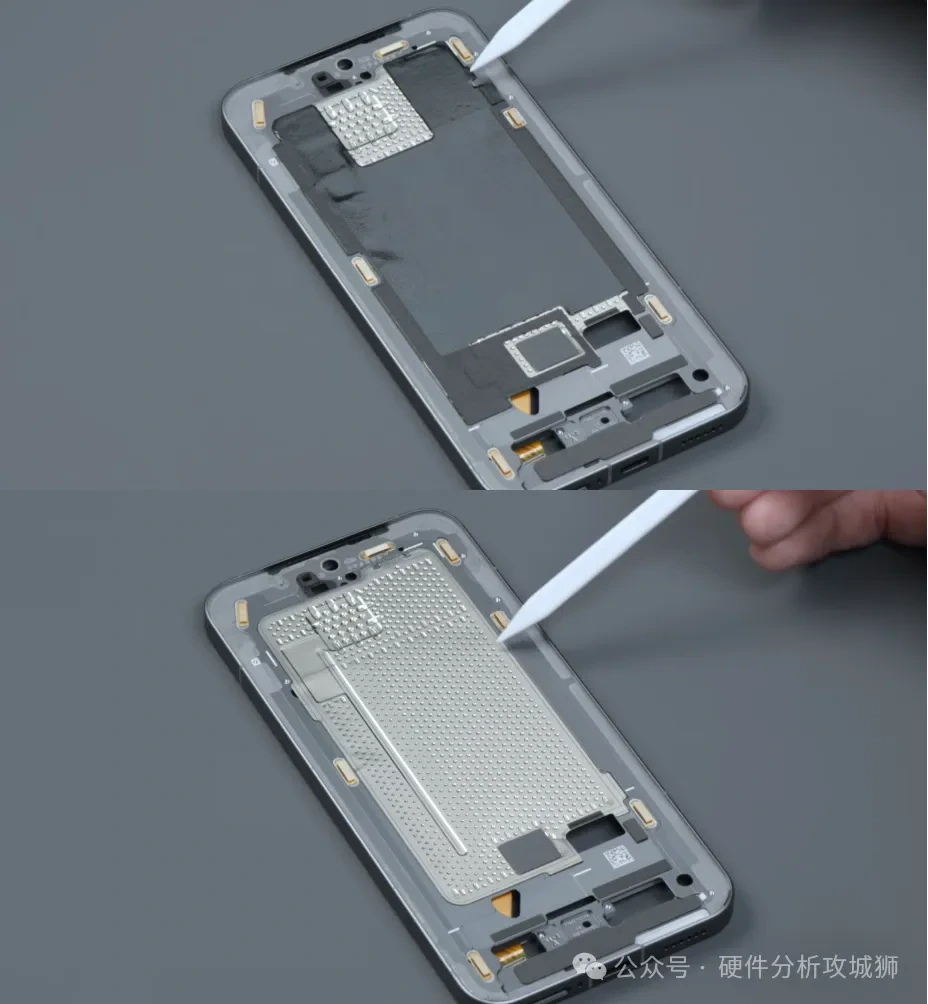

마더보드 부분을 고정하는 나사를 모두 제거하면 마더보드 덮개와 방열판을 함께 분리할 수 있습니다.

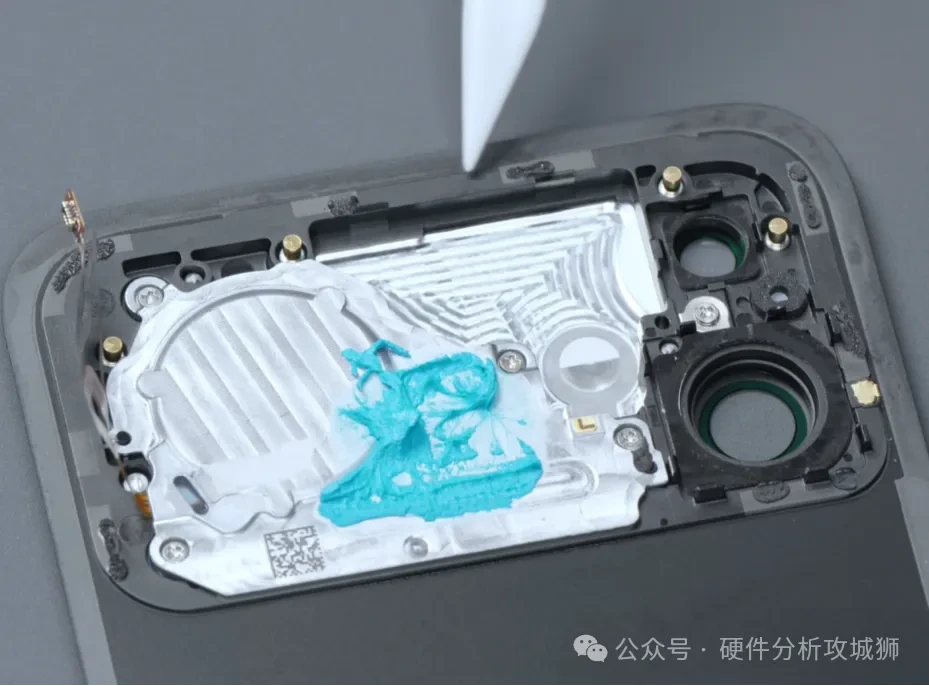

덮개는 금속과 플라스틱으로 만들어졌으며, 아래쪽의 방열 필름은 위쪽으로 마더보드의 핵심 발열 부위까지 뻗어 있고,

이 부위에는 파란색 방열 소재가 코팅되어 있습니다.

커버 플레이트 양쪽에는 FPC 안테나가 부착되어 있으며,

후면 마이크 케이블, 후면 주변광 센서 및 플래시 케이블이 통합되어 있습니다.

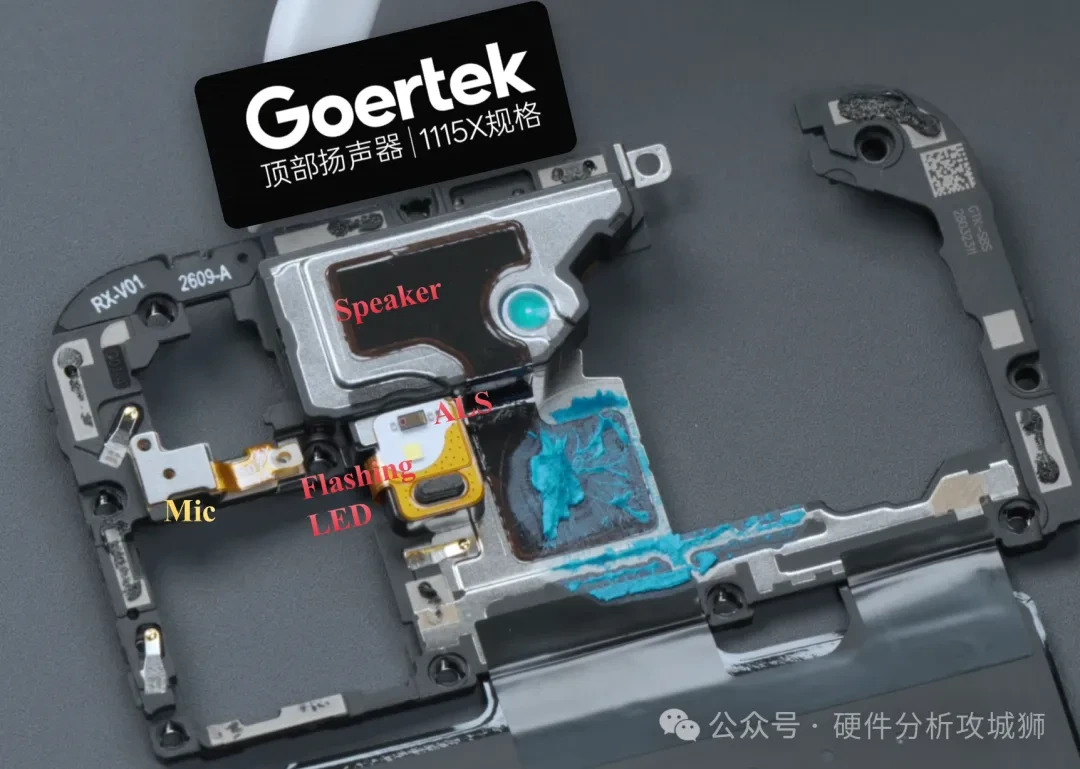

또한, 전체 캐비티 디자인의 Goertek 1115X 상단 스피커가 통합되어 있습니다 .

전도성 폼이 전면 카메라와 커버 플레이트 안쪽의 일부 인터페이스 영역에 부착되어 전자기 차폐 효과를 향상시킵니다.

전면 카메라와 메인보드 보호 덮개에는 열 방출용 구리 호일이 부착되어 있습니다.

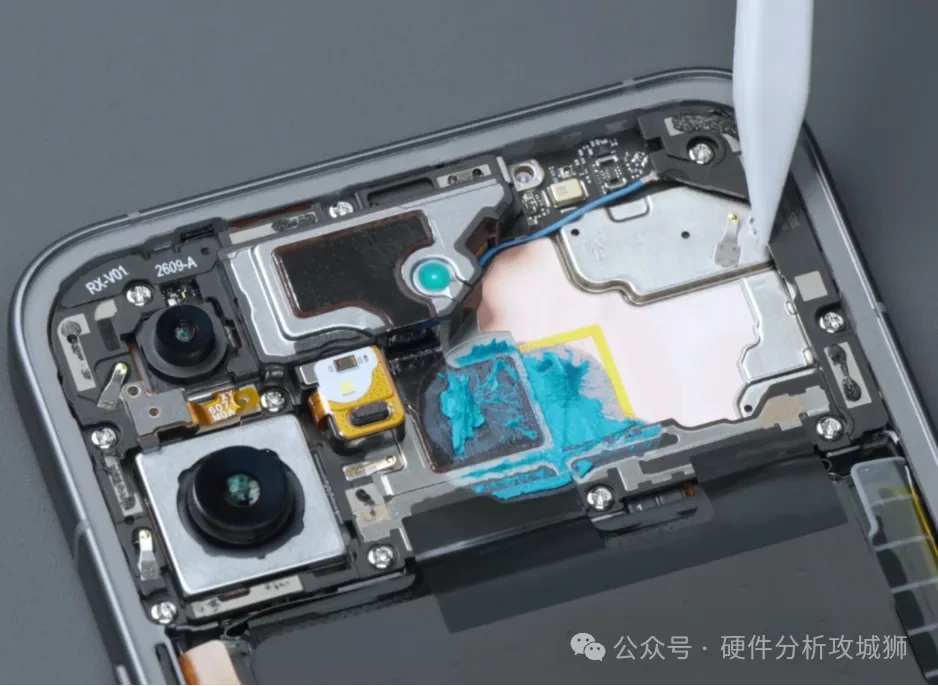

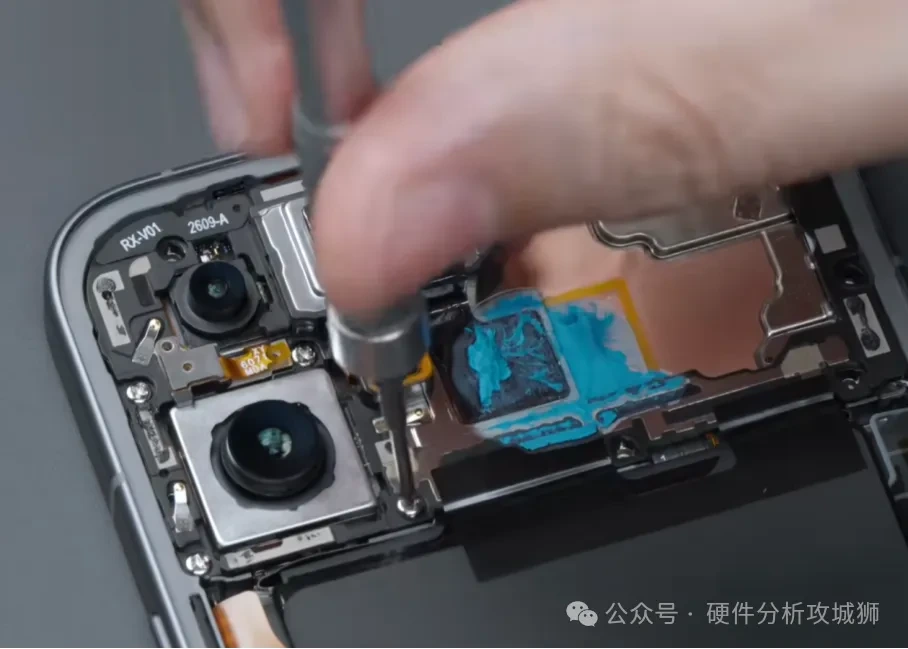

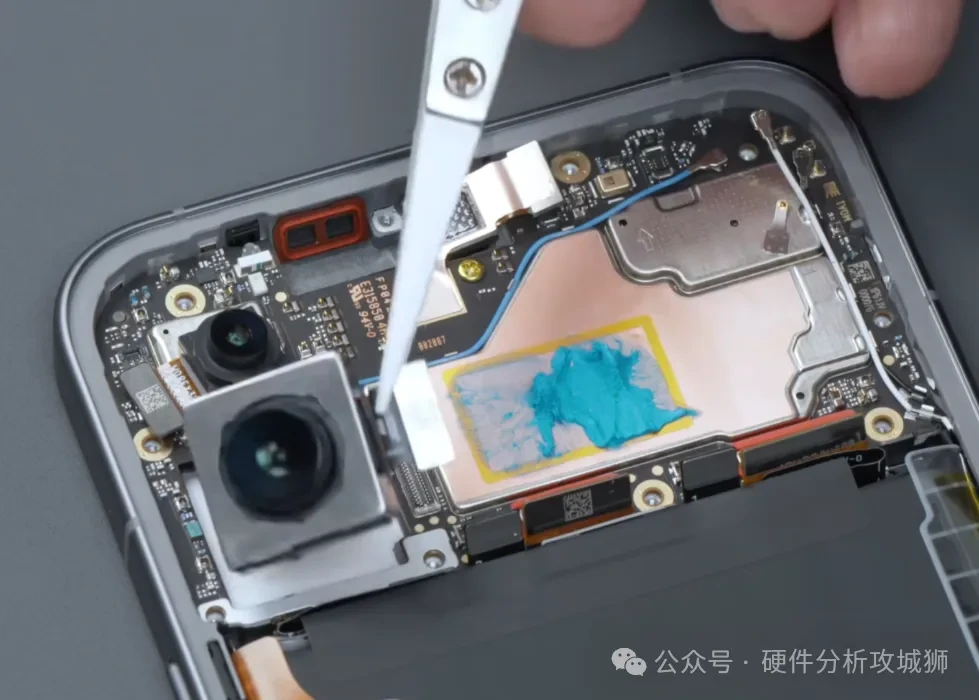

배터리 커넥터를 분리하고 전면 및 후면 카메라를 모두 제거하십시오.

레드미 K90 Max 의 모든 렌즈는 후면에 구리 호일 차폐 처리가 되어 있습니다.

메인 카메라는 50MP 라이트 헌터 800 센서를 사용하고 3축 폐쇄 루프 OIS 모터를 지원하며,

보조 카메라는 갤럭시 코어 의 8MP 초광각 렌즈를 사용하여 더 넓은 화각 을 제공합니다.

이러한 구성은 메인 카메라가 이미지 품질을 담당하고 보조 카메라가 장면 범위를 담당하는 전형적인 예입니다.

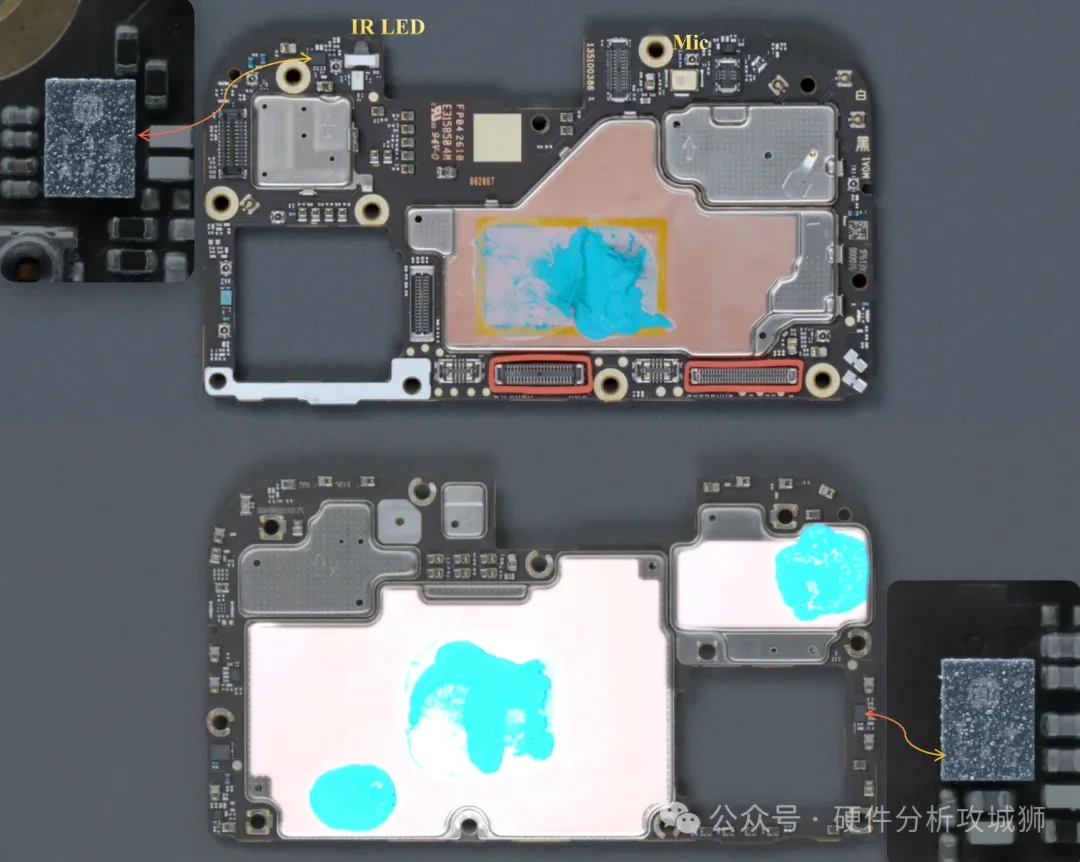

메인보드 중앙에 있는 나사를 풀면 메인보드를 분리할 수 있습니다. 이 메인보드는 단층 기판 구조를 사용합니다.

메인보드는 메인 카메라를 위한 속이 빈 디자인을 채택했으며,

범용 리모컨용 적외선 송신기와 상단 가장자리에 마이크가 통합되어 있습니다.

또한 샤오미 서지 T1+ 신호 증폭 칩 두 개가 메인보드의 앞면과 뒷면에 장착되어 있습니다.

반응형

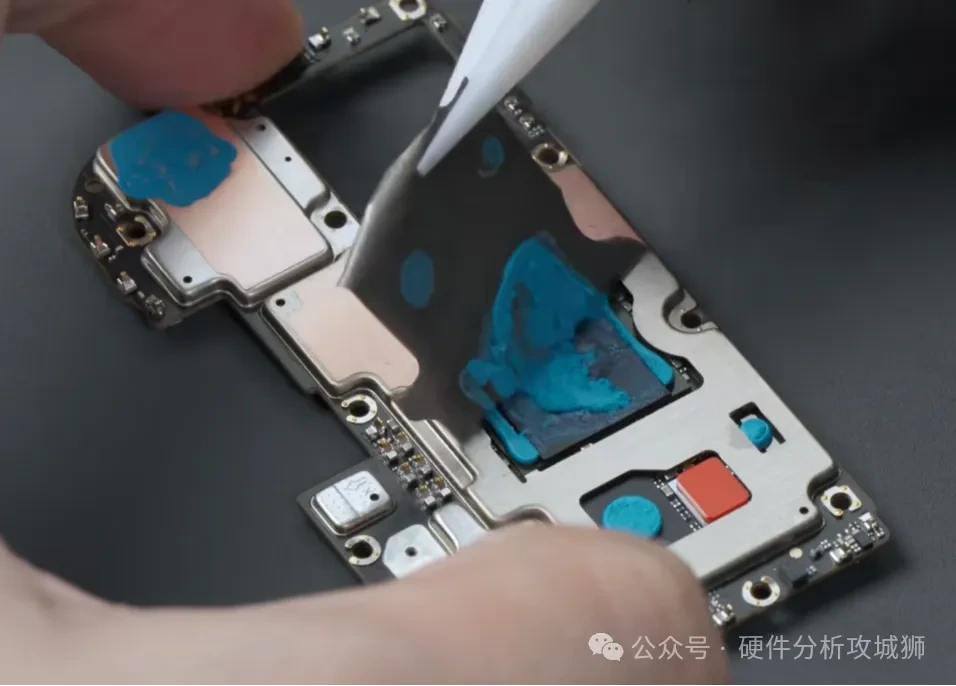

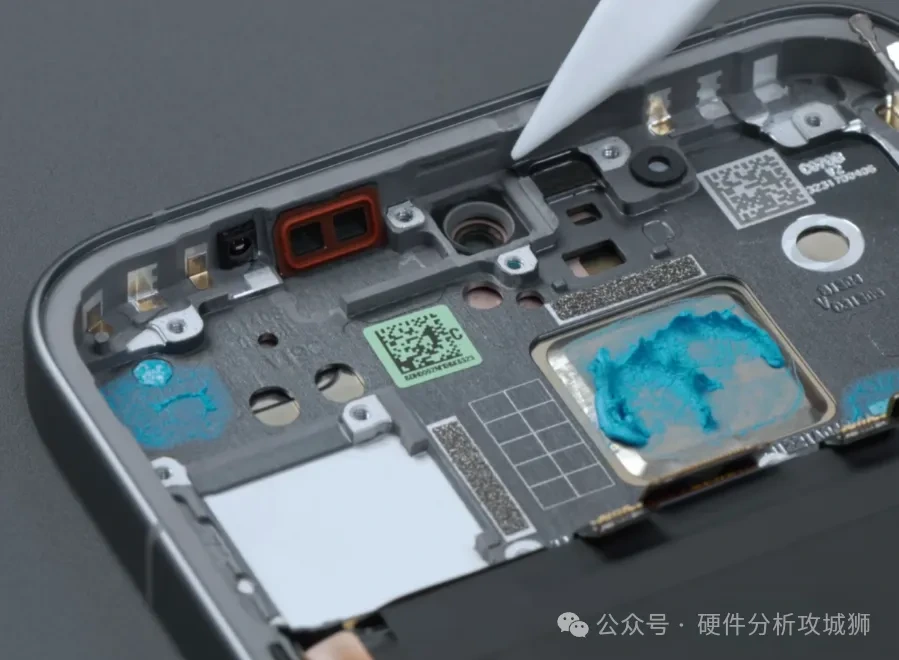

차폐 덮개에서 구리 호일을 벗겨내고 서멀 페이스트를 닦아내면 호스트 컴퓨터의 메모리와 프로세서를 볼 수 있습니다.

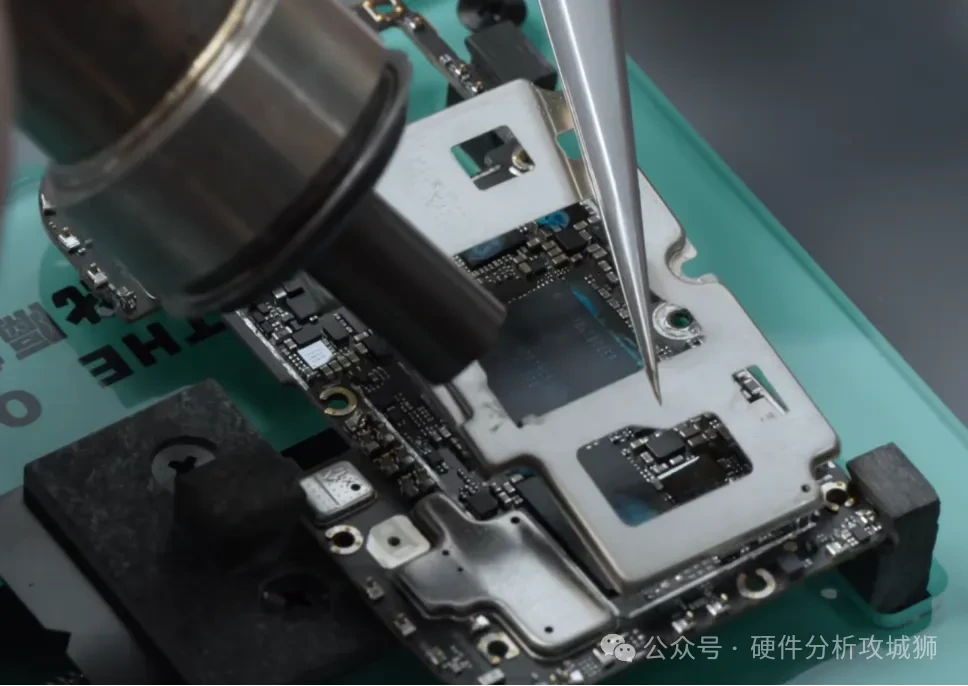

히트건으로 차폐 프레임을 제거하면 마더보드의 다른 구성 요소를 명확하게 볼 수 있습니다.

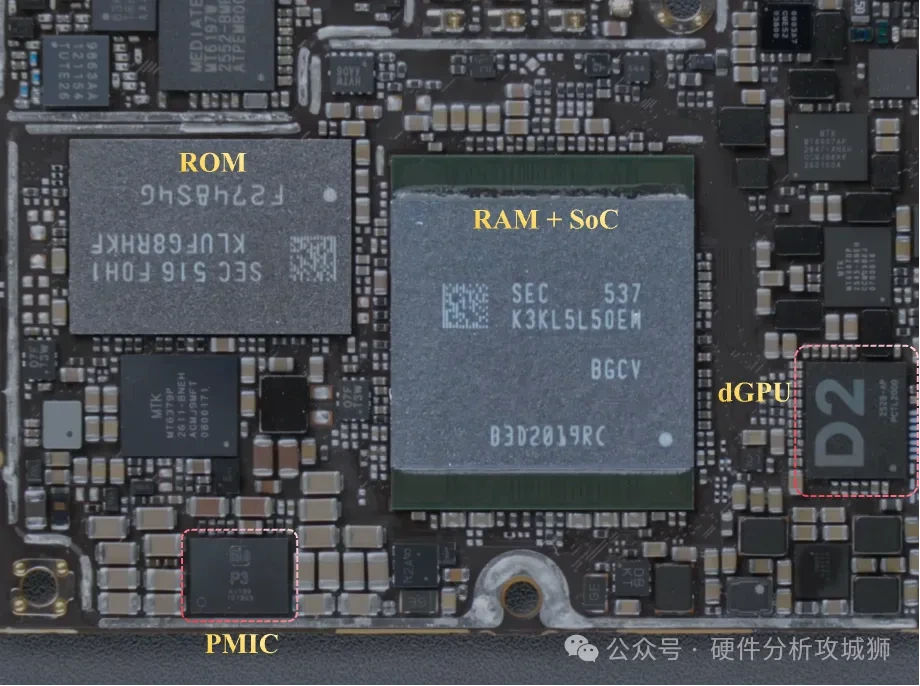

이 기기는 삼성 의 LPDDR5X RAM과 UFS4.1 플래시 스토리지를 사용하며 ,

RAM 아래에는 미디어텍 의 플래그십 Dimensity 9500 프로세서가,

프로세서 오른쪽에는 TSMC 의 12nm 공정 으로 제조 된 전용 그래픽 칩 D2,

 그 아래에는 샤오미가 자체 개발한 Surge P3 고속 충전 칩이 탑재되어 있습니다.

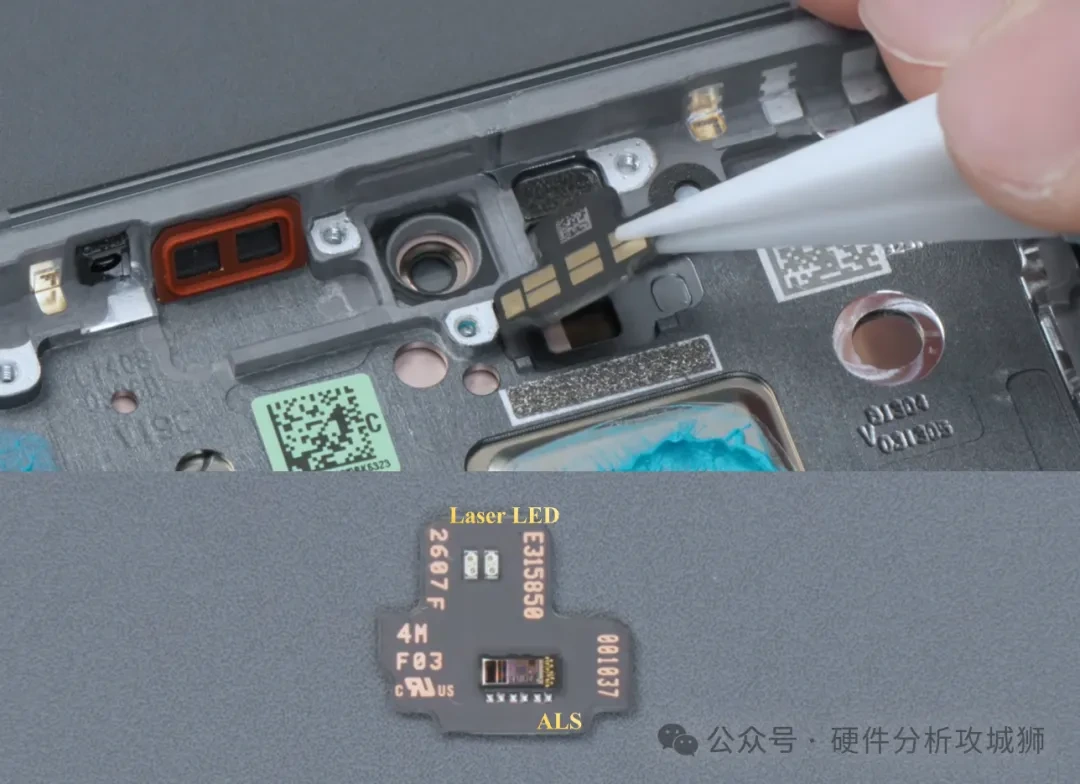

모듈식 설계를 갖춘 전면 장착형 센서 보드는 전면 장착형 주변광 센서와 두 개의 레이저 이미터를 통합합니다.

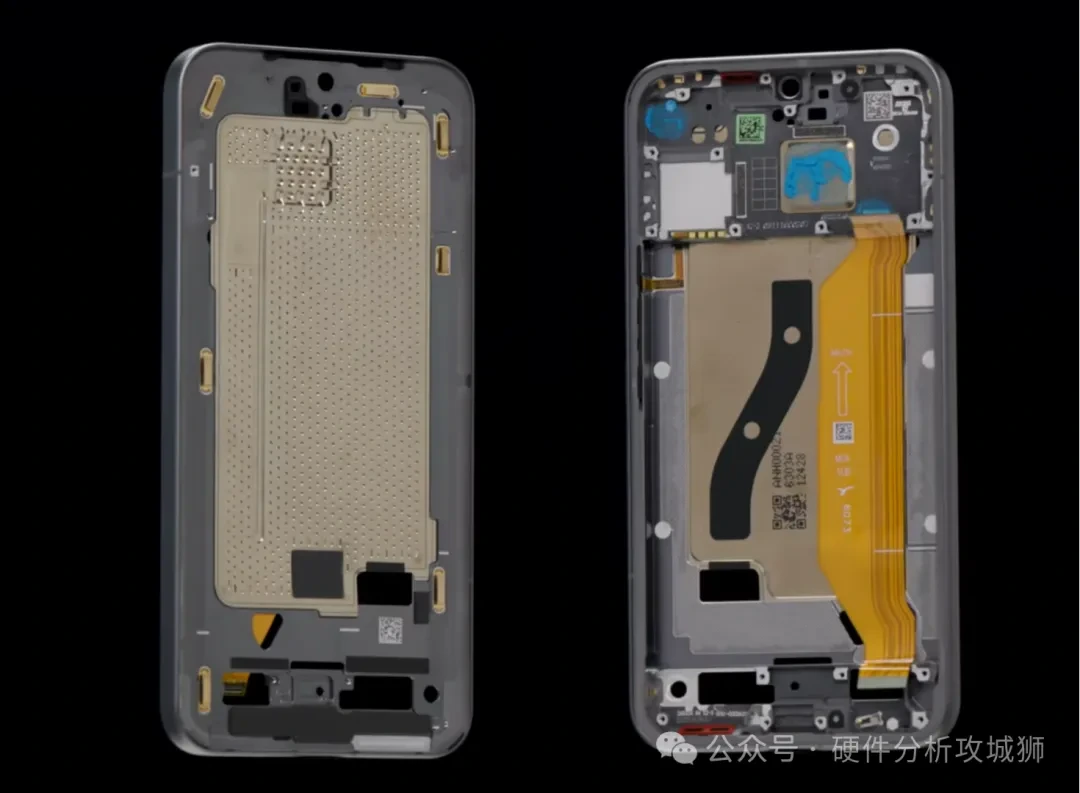

마더보드의 하단 프레임에는 SoC 영역에 컷아웃 디자인이 적용되어 있습니다.

이 컷아웃 내부에 있는 VC 방열판은 3D 돌출부를 사용하여 간격을 줄임으로써 열 저항을 감소시킵니다.

전면 카메라와 후면 카메라는 사용 중 렌즈 변위를 방지하기 위해 주변에 제한 구조가 설계되어 있습니다.

하부판 부분의 고정 나사를 모두 제거하면 하부판 덮개를 제거할 수 있습니다.

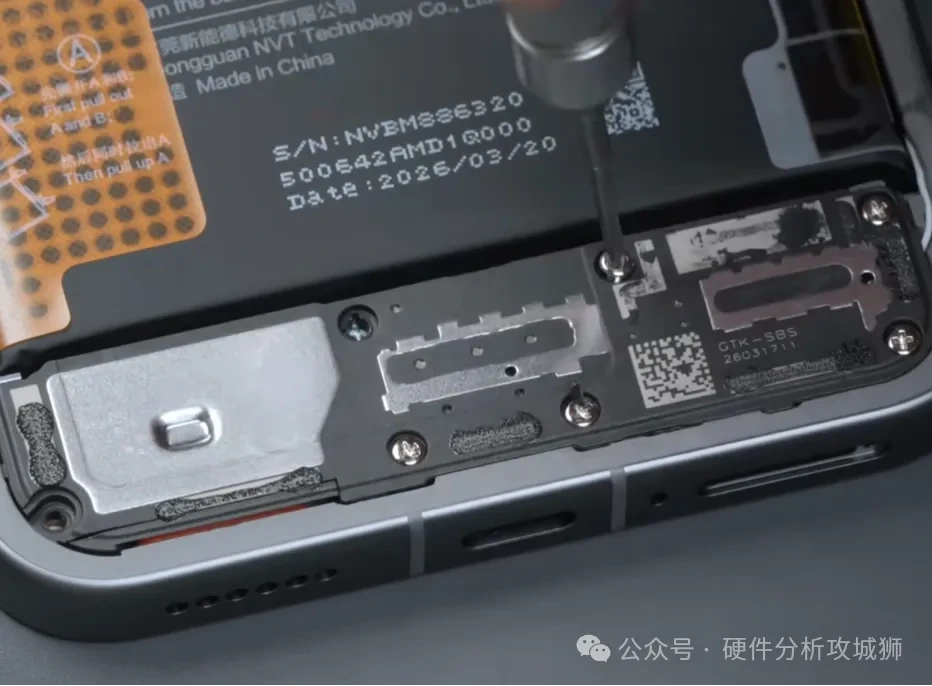

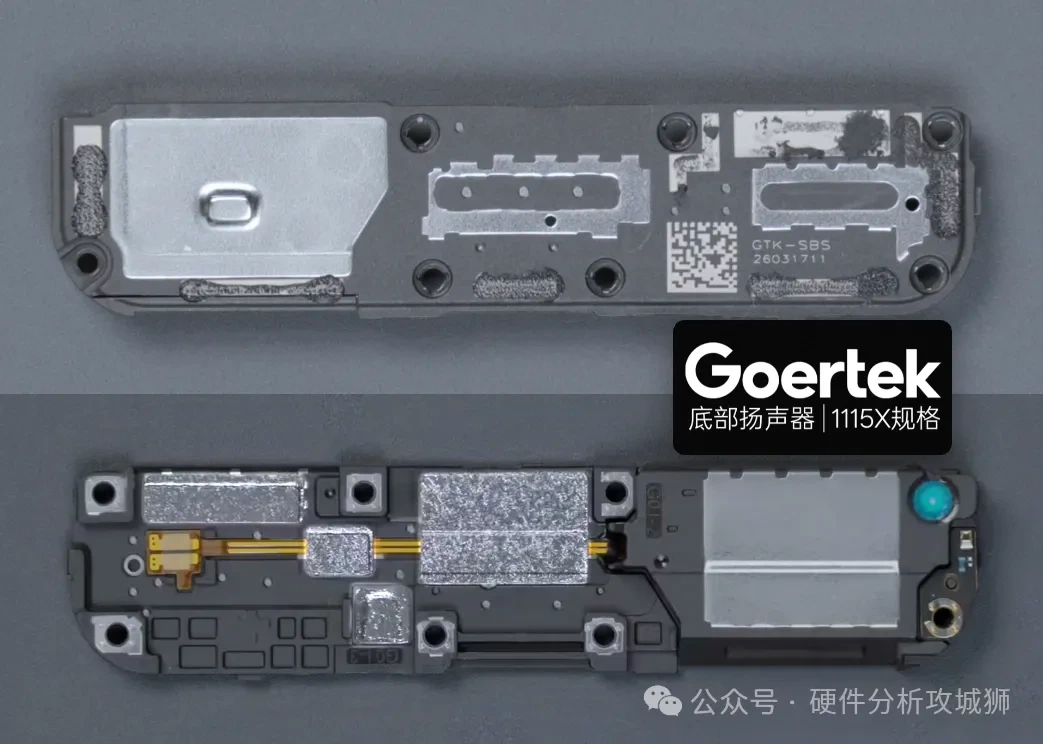

커버는 금속과 플라스틱으로 제작되었으며, 상단 스피커와 동일한 Goertek 1115X 하단 스피커를 전체 캐비티 디자인으로 통합했습니다.

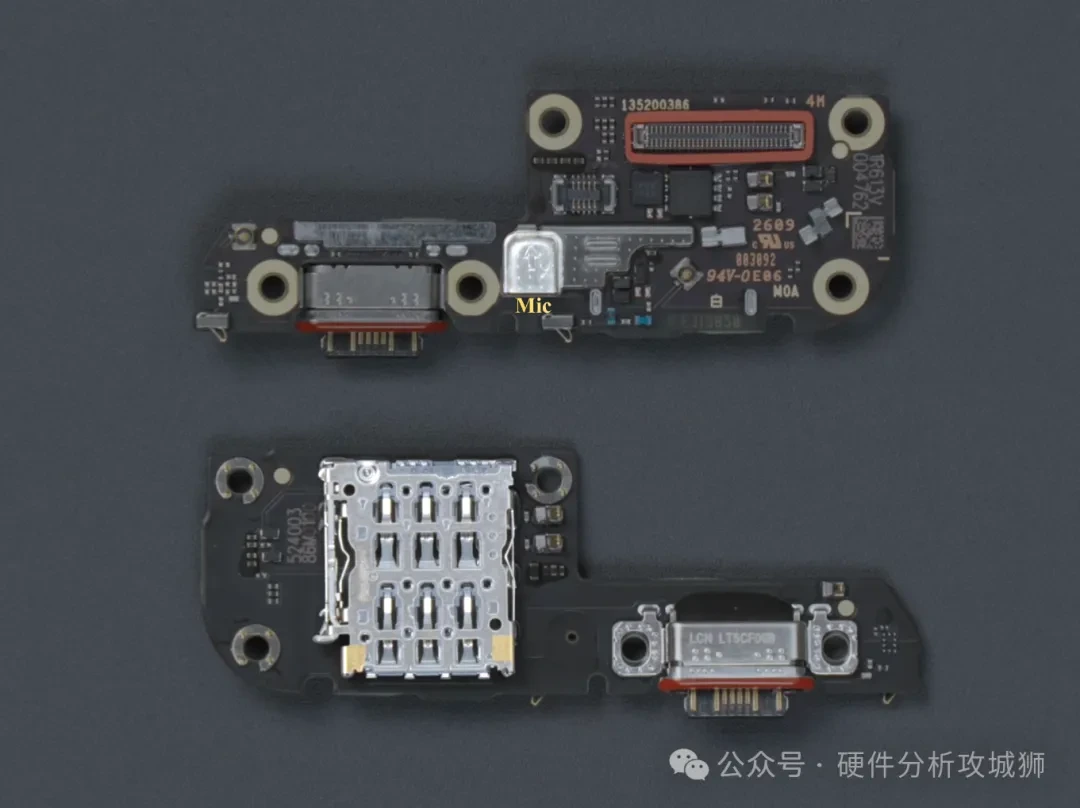

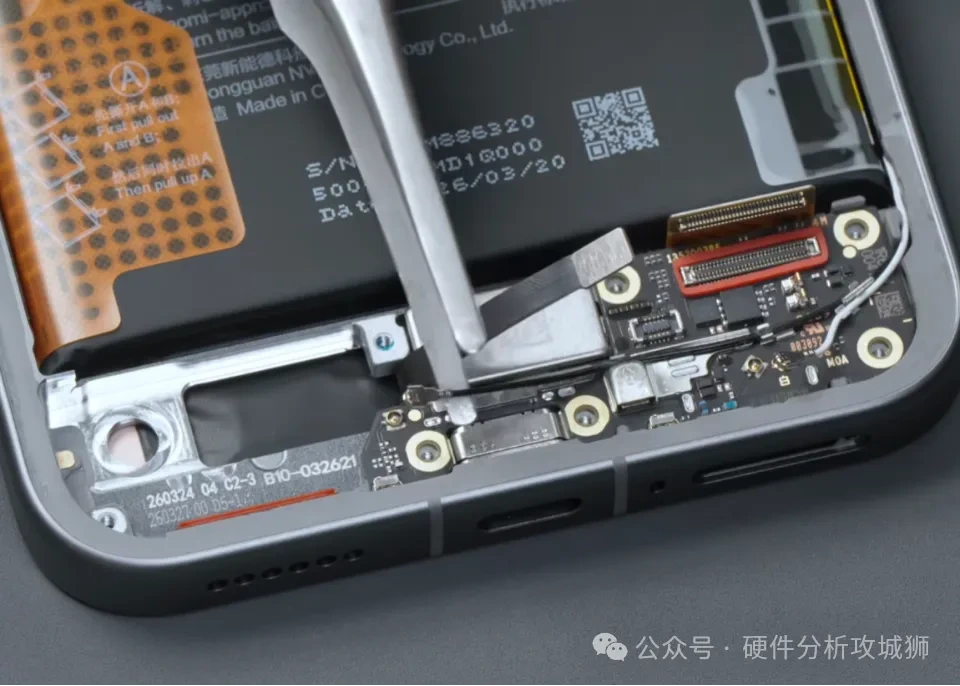

보조 보드의 모든 포트를 분리하면 USB-C 보조 보드를 제거할 수 있습니다.

보조 기판에는 USB-C 포트, SIM 카드 슬롯 및 하단 마이크가 통합되어 있습니다.

기판의 일부 작은 부품은 접착제로 밀봉되어 있습니다.

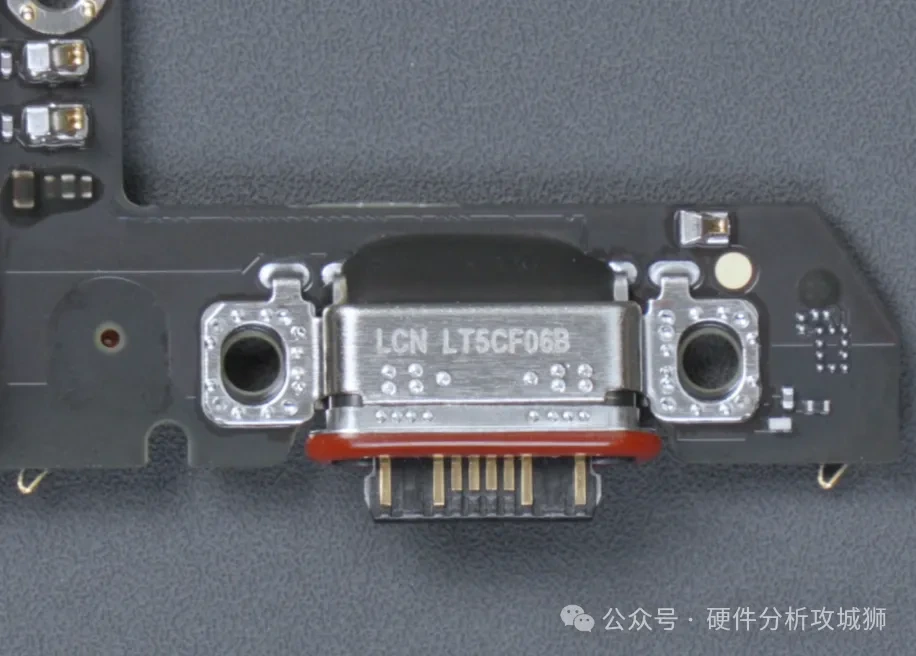

이 Type-C 인터페이스는 LCN Qiande Electronics 제품 이며, 접착식 밀봉 베이스가 특징입니다.

USB 2.0 규격을 지원하며 480Mbps의 속도를 제공합니다.

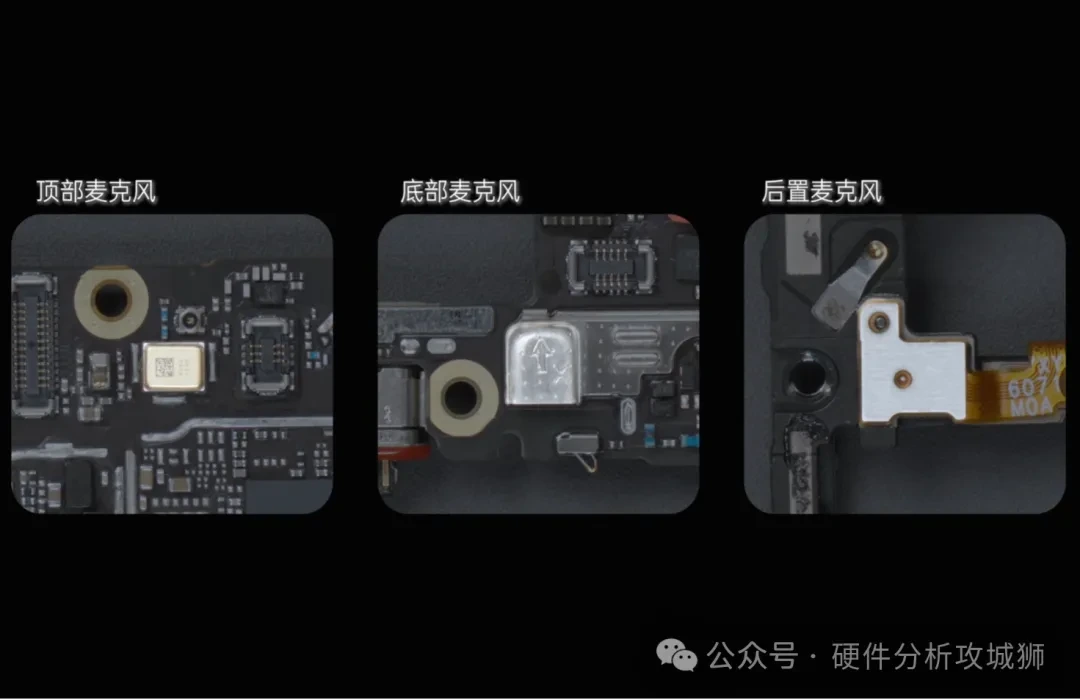

레드미 K90 Max 는 이 가격대에서 일반적인 수준인 3개의 마이크를 탑재하고 있습니다.

X축 선형 모터는 금속 접점을 통해 USB-C 보조 기판 뒷면의 스프링 접점에 연결되며,

DMEGC Hengdian Dongci LM0815B 규격을 기반으로 합니다.

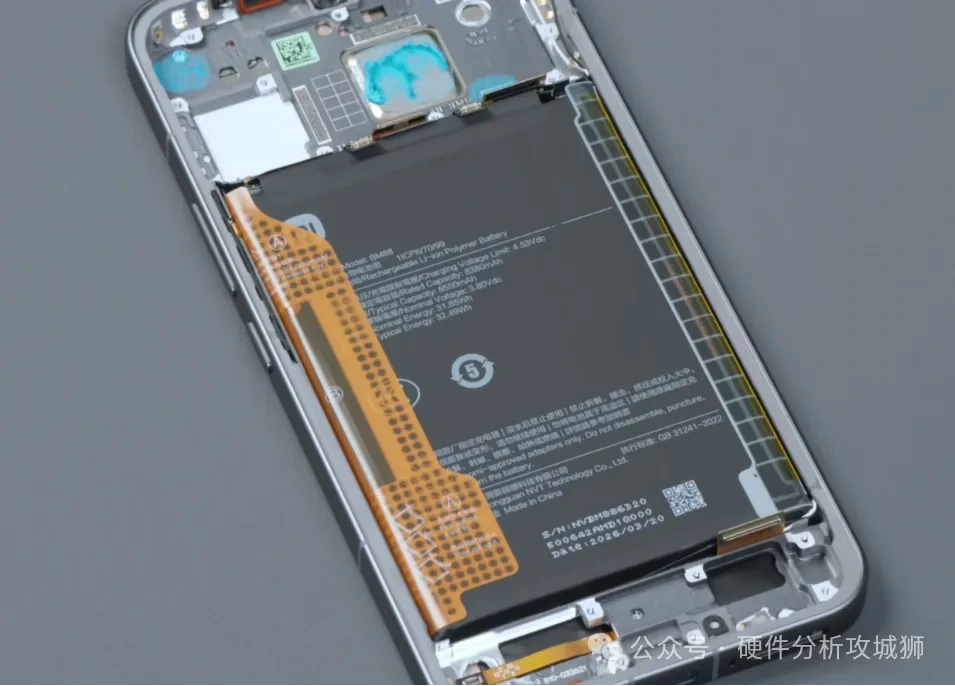

레드미 X90 맥스 는 8550mAh 대용량 배터리를 탑재했으며 ,

16%의 초고실리콘 함량 설계를 특징으로 합니다. 또한 100W 샤오미 서지 차지와 22.5W 유선 역충전을 지원합니다.

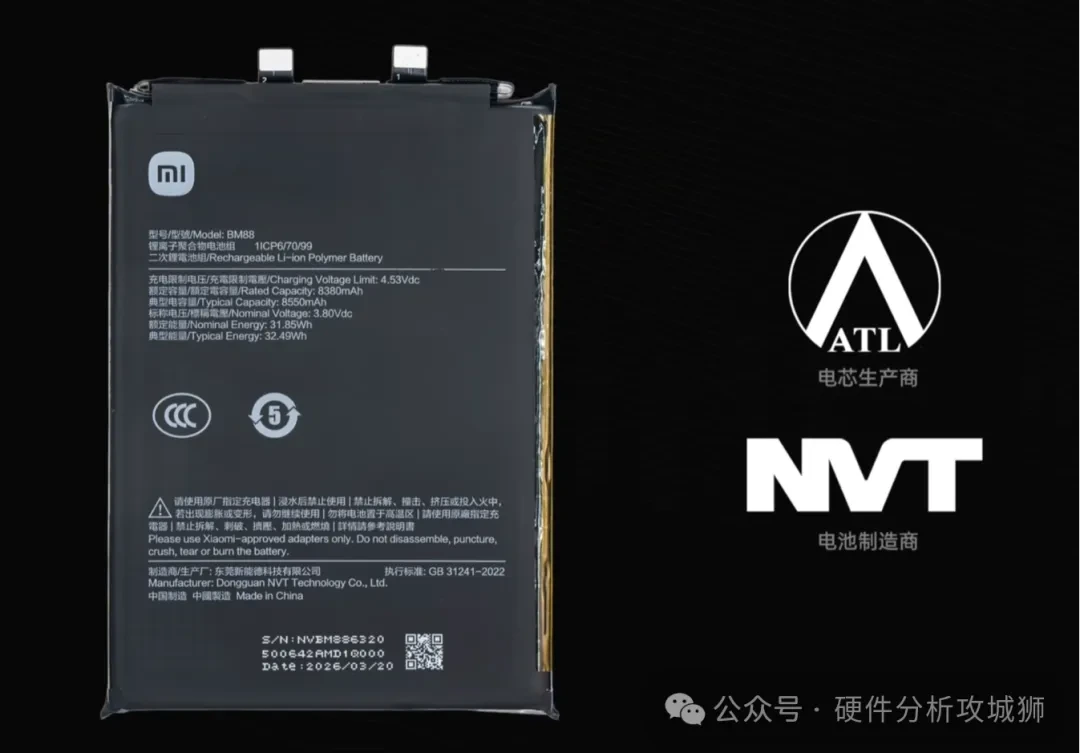

이 배터리는 NVT 동관 신넝더 에서 공급하는 ATL 셀을 사용하는 단일 셀, 이중 인터페이스 설계가 특징입니다 .

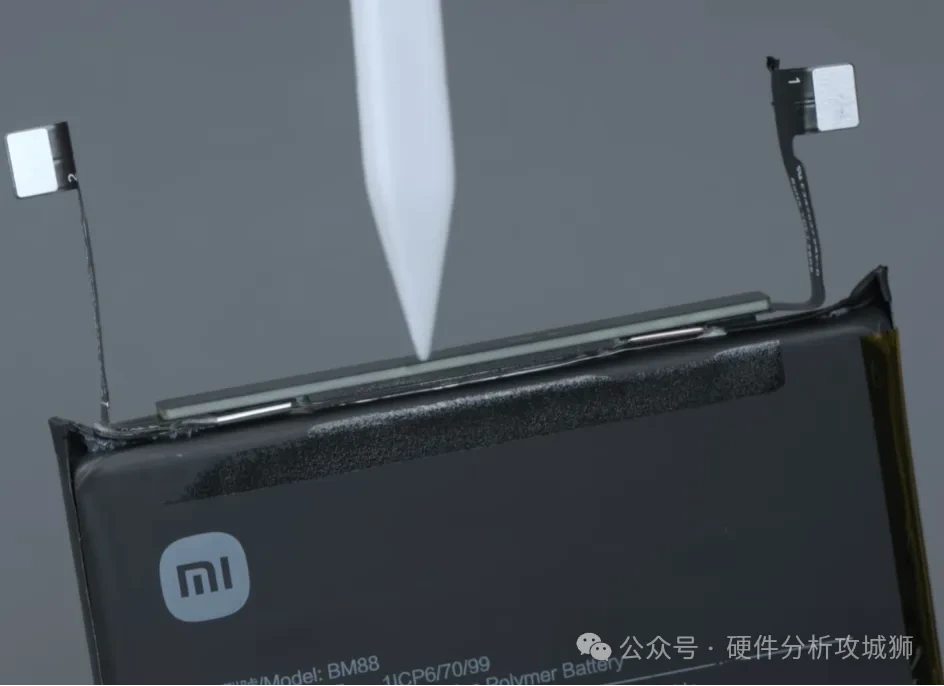

배터리 보호 회로 기판에서 절연 스티커를 제거하면 SiP(System-in-Package) 패키지와

C-Pack 패키징 기술이 적용된 것을 확인할 수 있습니다.

이 보호 회로 기판에는 샤오미가 자체 개발한 Surge G2 배터리 관리 칩이 내장되어 있습니다.

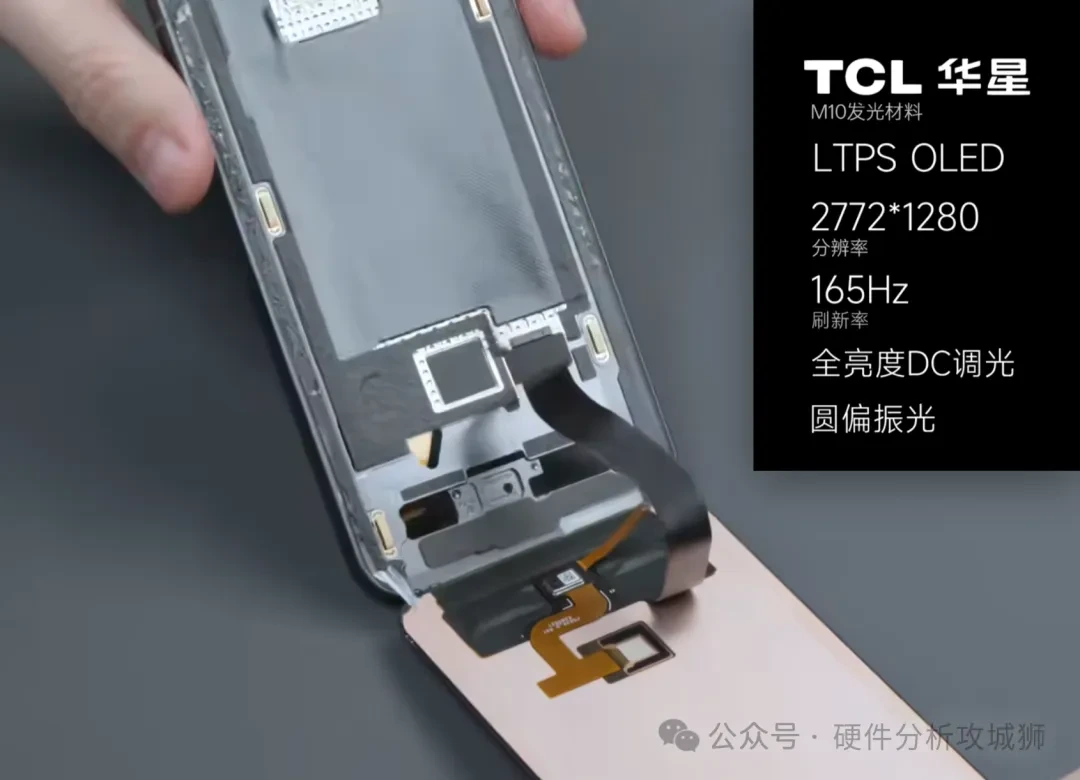

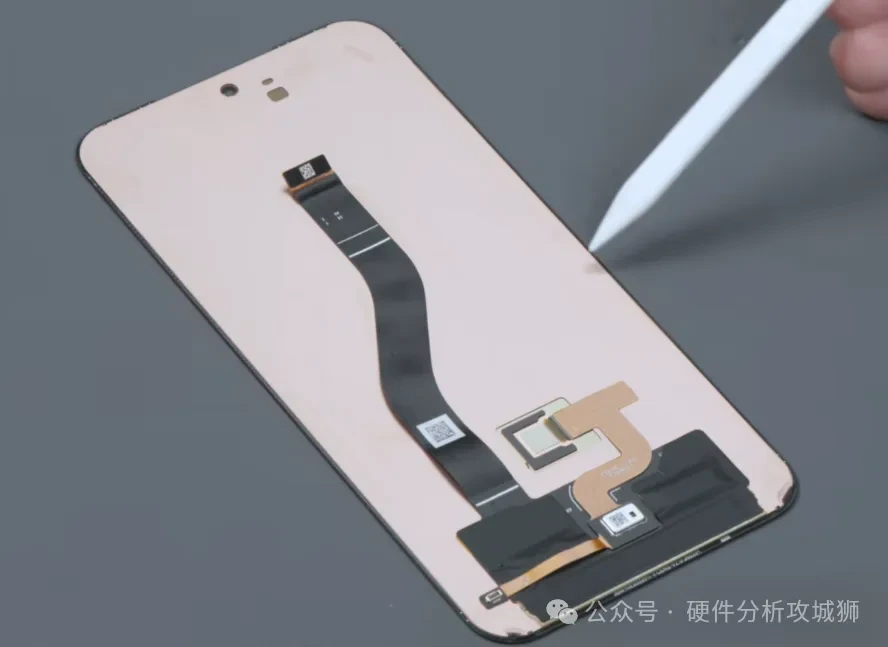

화면은 가열, 알코올 사용 및 분해 도구를 이용하여 분리할 수 있습니다.

이 화면은 CSOT  M10 발광 소재를 사용하는 LTPS OLED입니다 .

화면 뒷면은 전체를 덮는 차폐용 구리 호일로 덮여 있습니다.

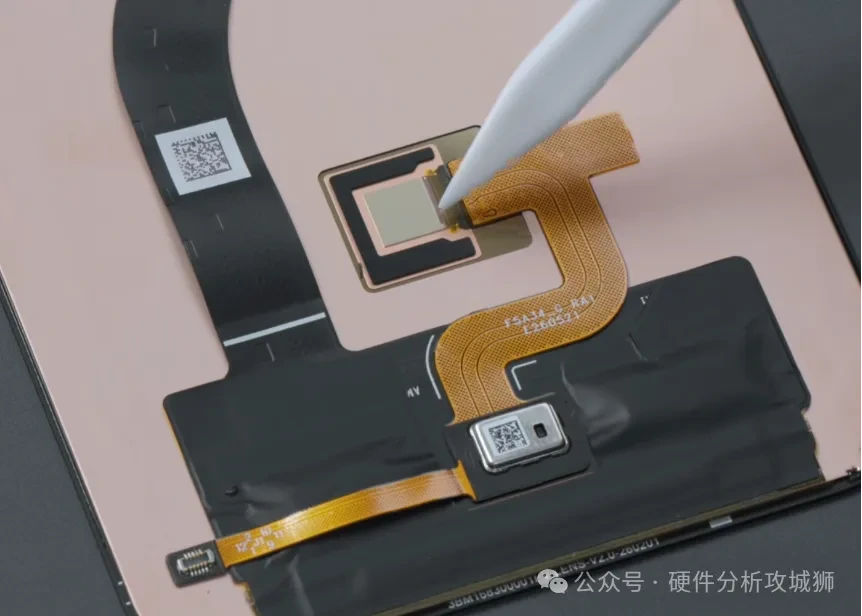

가운데 있는 3D 초음파 단일 지점 지문 인식 모듈은 Goodix Technology의 최신 세대 솔루션인

 GUM5328에서 가져온 것입니다.

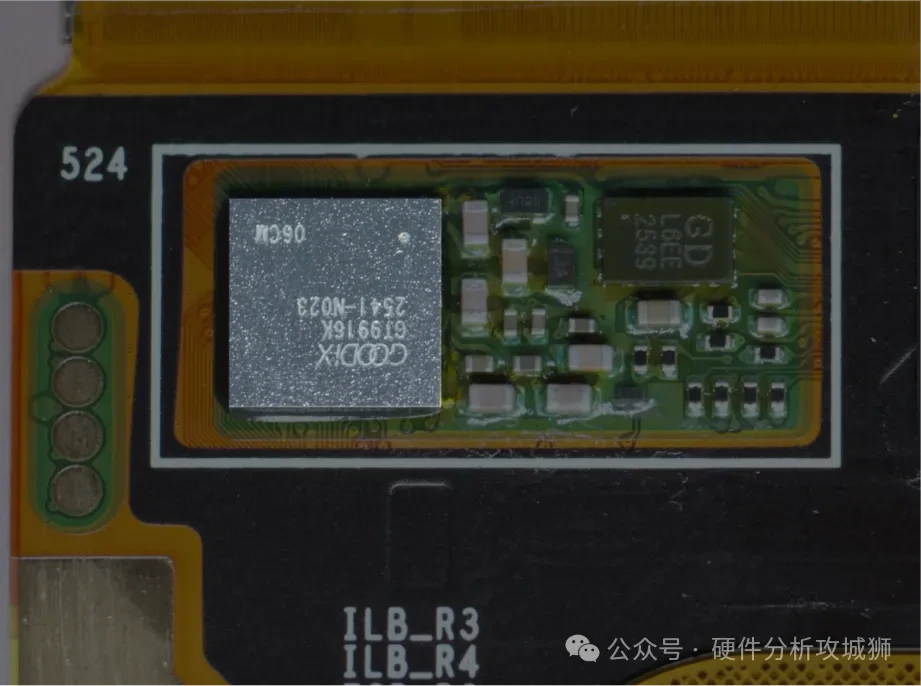

터치 IC 공급업체는 Goodix Technology 이며 , 모델 번호는 GT9916K입니다.

화면 아래쪽 중간 프레임에는 흑연 방열 필름이 있고, 그 필름 아래에는 스테인리스 스틸 VC 방열판이 있습니다.

프레임과 중간 프레임 모두 업계 표준 나노 사출 성형 및 CNC 일체형 성형 솔루션을 사용하여

알루미늄 합금으로 제작되었습니다.

K90 Max와 K90 시리즈의 이전 두 모델 중 어떤 것을 선호하시나요?
