샤오미 패드 8 프로 분해 보고서

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

https://mp.weixin.qq.com/s/ldqrwcbCxuUAlTNhgN3LdQ

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HOGDuGmj9RUJSh56Cx_p48SDW-6LxiTH3AEws5HY&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FldqrwcbCxuUAlTNhgN3LdQ

==========================================================================



2025년 9월 25일 , 샤오미는 가을 신제품 출시 행사를 개최하고 샤오미 미패드 8 시리즈를 공식 공개했습니다.

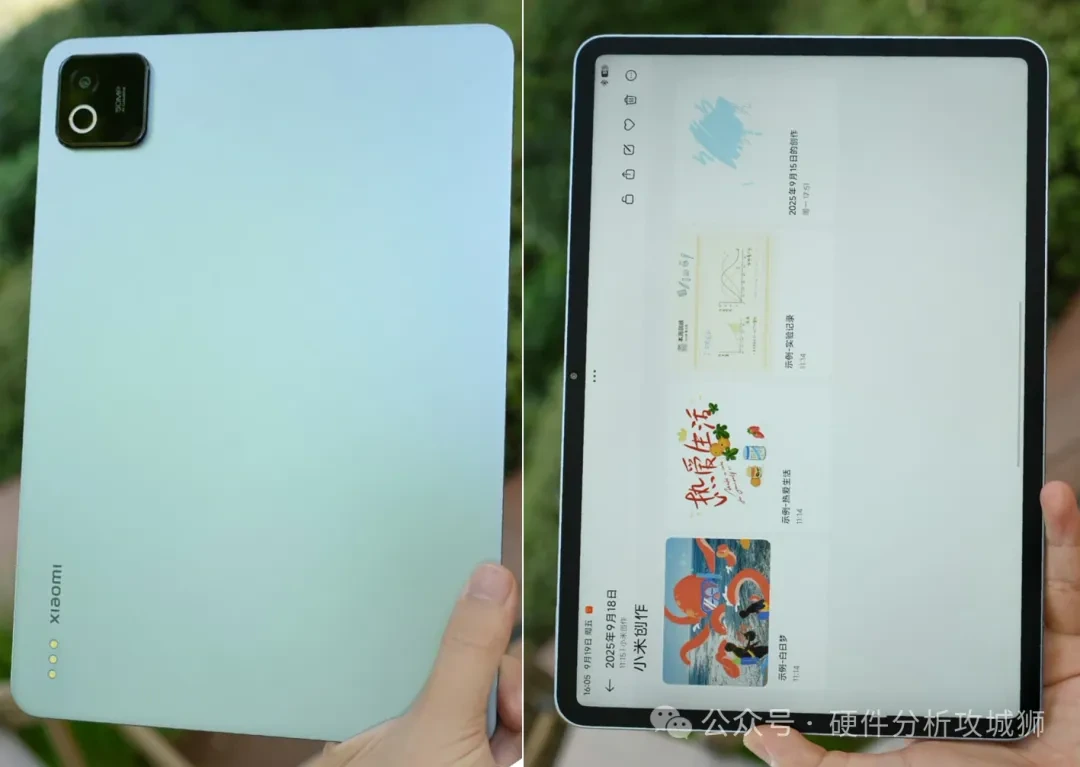

샤오미 미패드 8 프로는 노출된 밴드 없이 안테나가 숨겨진 풀 메탈 유니바디 디자인을 특징으로 합니다 .

두께는 5.75mm에 불과하고 무게는 485g입니다. 키보드 케이스를 포함해도 약 800g밖에 되지 않아

거의 모든 가방에 휴대하기 적합합니다.

샤오미 미패드 8 프로는 블랙, 터쿼이즈, 아이스 블루 세 가지 색상으로 출시됩니다.

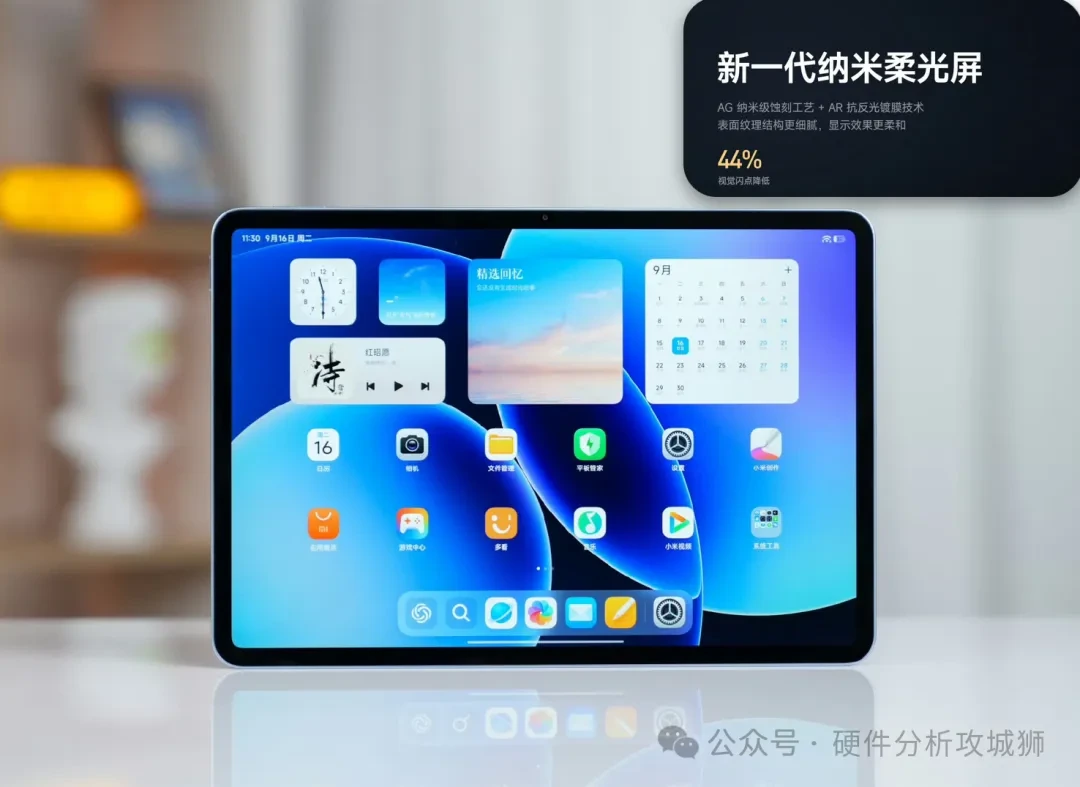

3:2 화면비, 최대 밝기 800니트, P3 광색역, HDR10을 지원하며 스타일러스 펜도 탑재되어 있습니다.

샤오 미 공식 발표에 따르면, 샤오미 미패드 8 시리즈는 소프트 라이트 버전 도 제공합니다 .

이 버전의 표면은 AG(안티글레어) 나노 에칭 기술을 적용하여 무광택의 부드러운 시각적 경험을 선사하며,

간섭광을 99% 제거하고 화면 반사율을 70% 감소시켜 일반 유리 화면보다 눈에 더욱 편안합니다.

샤오미 미패드 8 프로는 최초로 샤오미 서지 OS 3를 탑재하여 새로운 분할 화면 레이아웃, PC 수준의 웹 브라우저, WPS, CAJ, CAD 애플리케이션 등을 지원합니다. 또한 플로팅 키보드를 통해 생산성을 크게 향상시켰습니다.

샤오미 미패드 8 프로 의 초기 가격은 다음과 같습니다. 8GB+128GB 모델은 2,799 위안, 8GB+256GB 모델은 3,099 위안 , 12GB+256GB 모델은 3,399 위안, 12GB+512GB 모델은 3,699 위안, 16GB+512GB 모델은 3,899 위안입니다. 소프트 라이트 에디션은 12GB/16GB 모델만 출시되며, 200 위안이 추가됩니다.



오늘은 샤오미 아이패드 8 프로 를 분해 해서 얼마나 잘 만들어 졌는지 , 어떤 재료가 사용되었는지 살펴보겠습니다.

분해 영상은 YouTube 채널 Microcomputer Analysis 에서 가져왔습니다.

샤오미 미패드 8 프로는 3.2K 초고해상도 , 144Hz의 높은 주사율, 그리고 최대 800니트의 밝기를 갖춘 11.2인치 IPS  LCD 화면을 탑재하여 야외에서도 선명한 화면을 제공합니다.

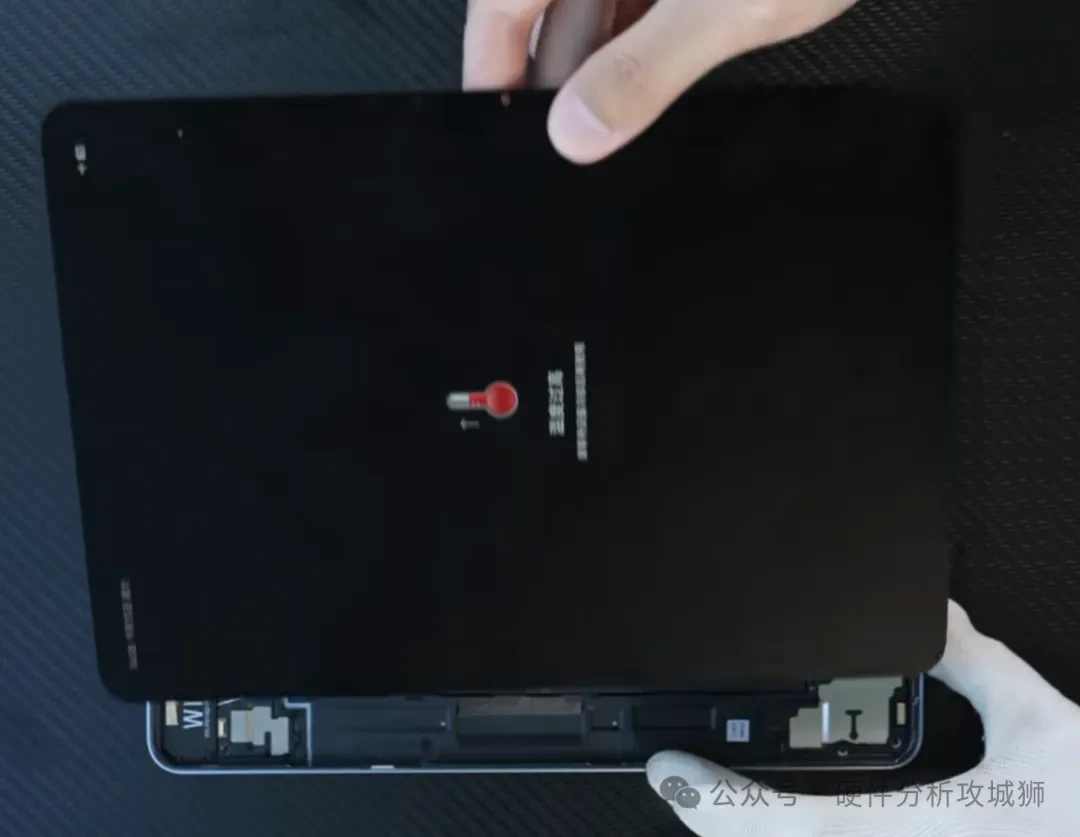

화면은 가열, 알코올 사용 및 분해 도구를 이용하여 분리할 수 있습니다.

화면 뒷면에는 마더보드에 연결되는 리본 케이블이 있습니다. 화면을 완전히 분리하려면 이 케이블을 먼저 분리해야 합니다.

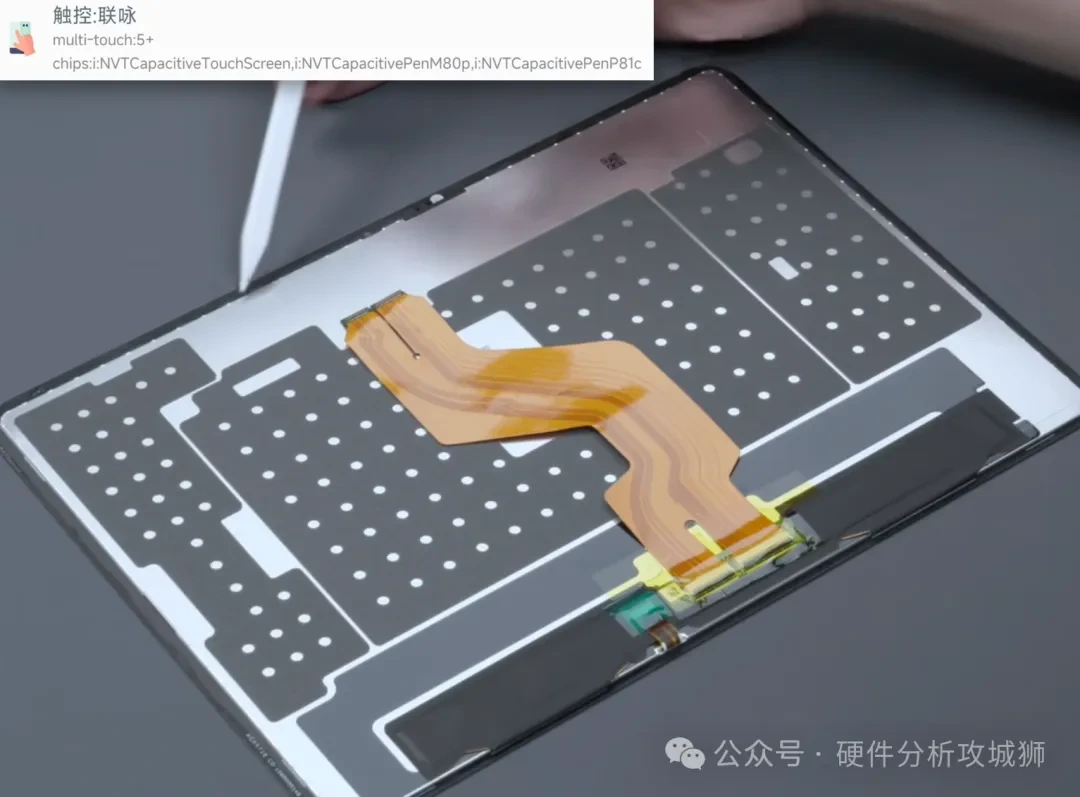

화면 뒷면에는 여러 개의 쿠션 폼 조각이 부착되어 있습니다. LCD 화면이기 때문에 뒷면은 알루미늄으로 제작되었습니다.

터치 및 디스플레이 드라이버는 TDDI 솔루션을 사용하며, 소프트웨어 테스트 결과 노바텍(Novatek) 제품인 것으로

확인되었습니다 .

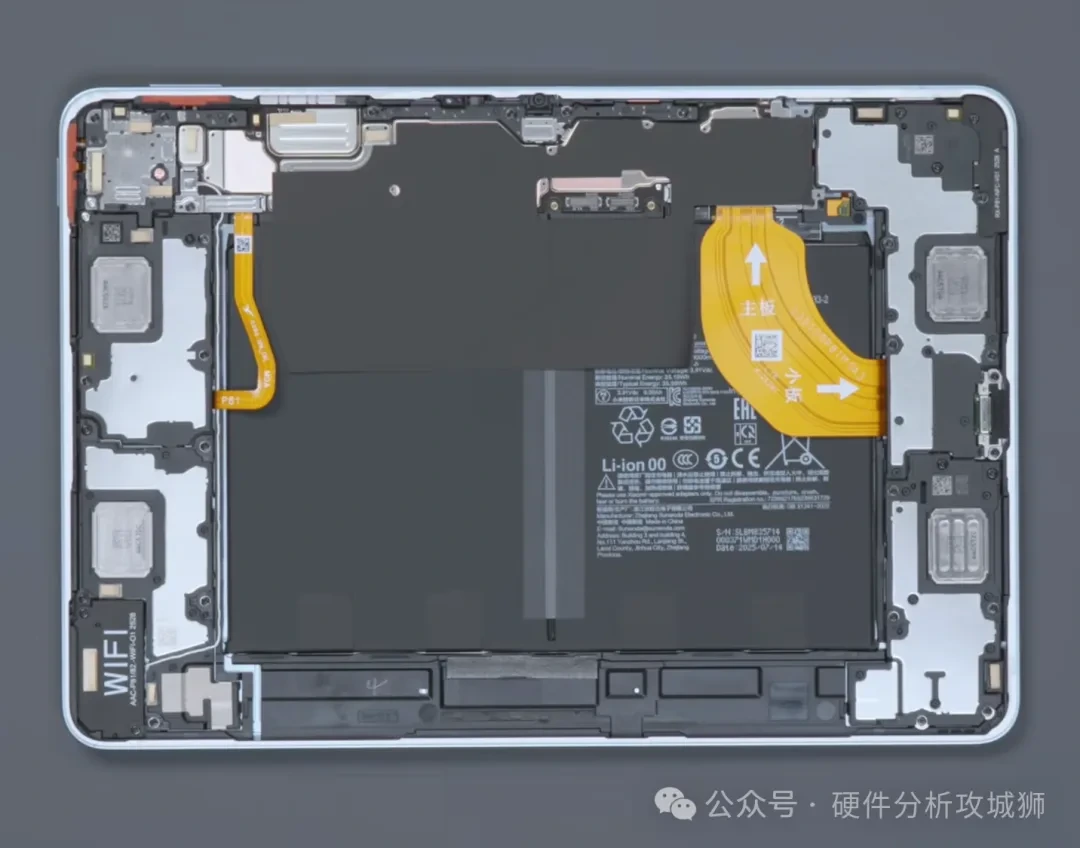

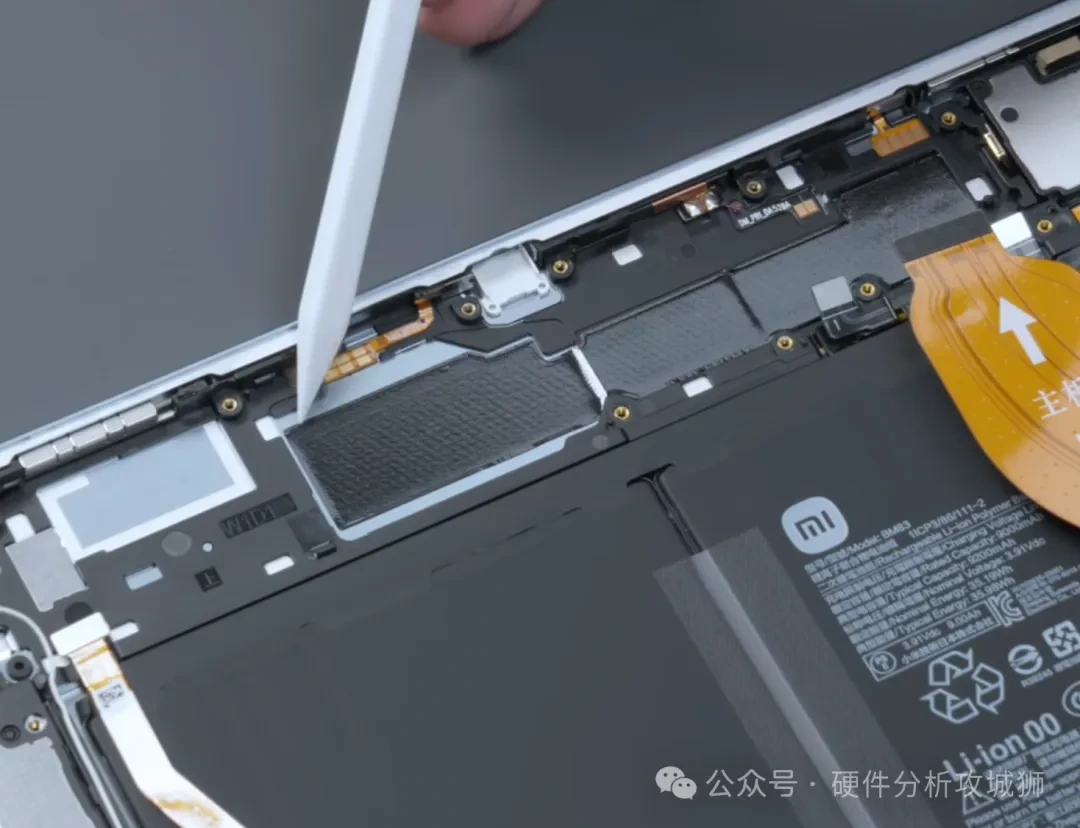

본체를 분해하기 위해 준비하면, 메인보드는 기기 상단에 위치하고, 배터리는 중앙에 있으며,

양쪽에 각각 4개의 스피커가 있습니다. 아래쪽 플라스틱 프레임은 화면 드라이버 보드에 해당합니다.

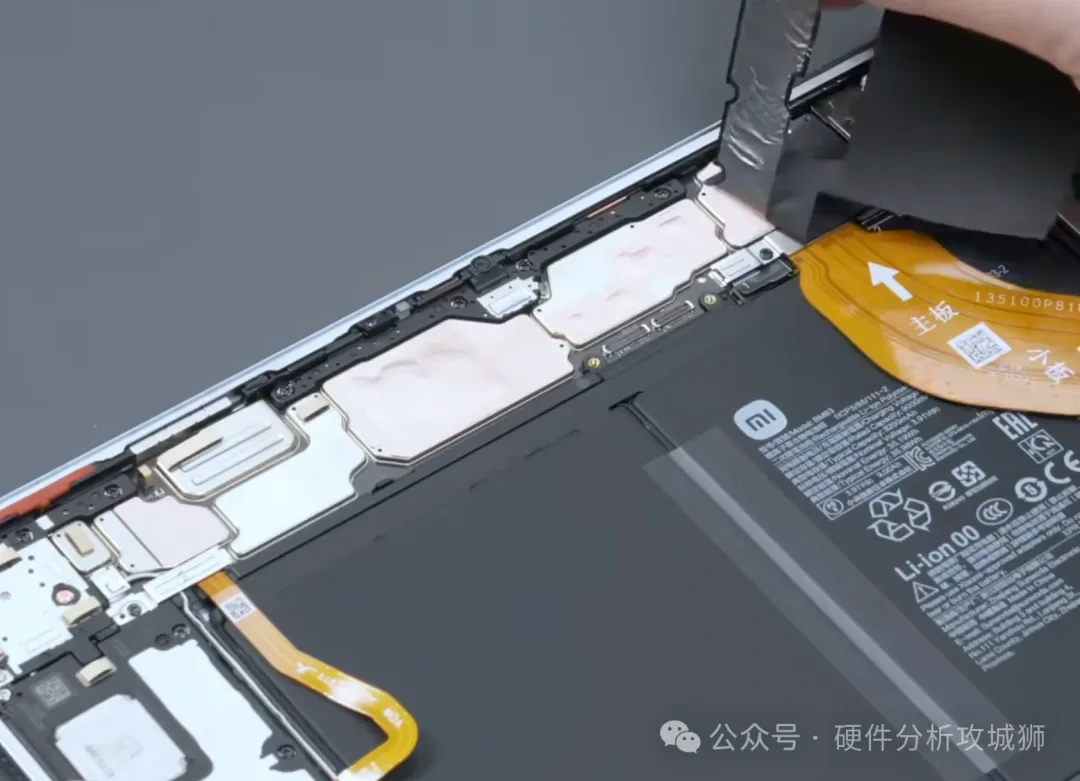

배터리와 마더보드 위에 있던 흑연 방열막을 제거하고 나니 전체 면적은 약 7000제곱밀리미터에 달했습니다.

배터리 커넥터 덮개를 고정하는 나사 3개를 제거하여 배터리를 마더보드에서 분리하십시오.

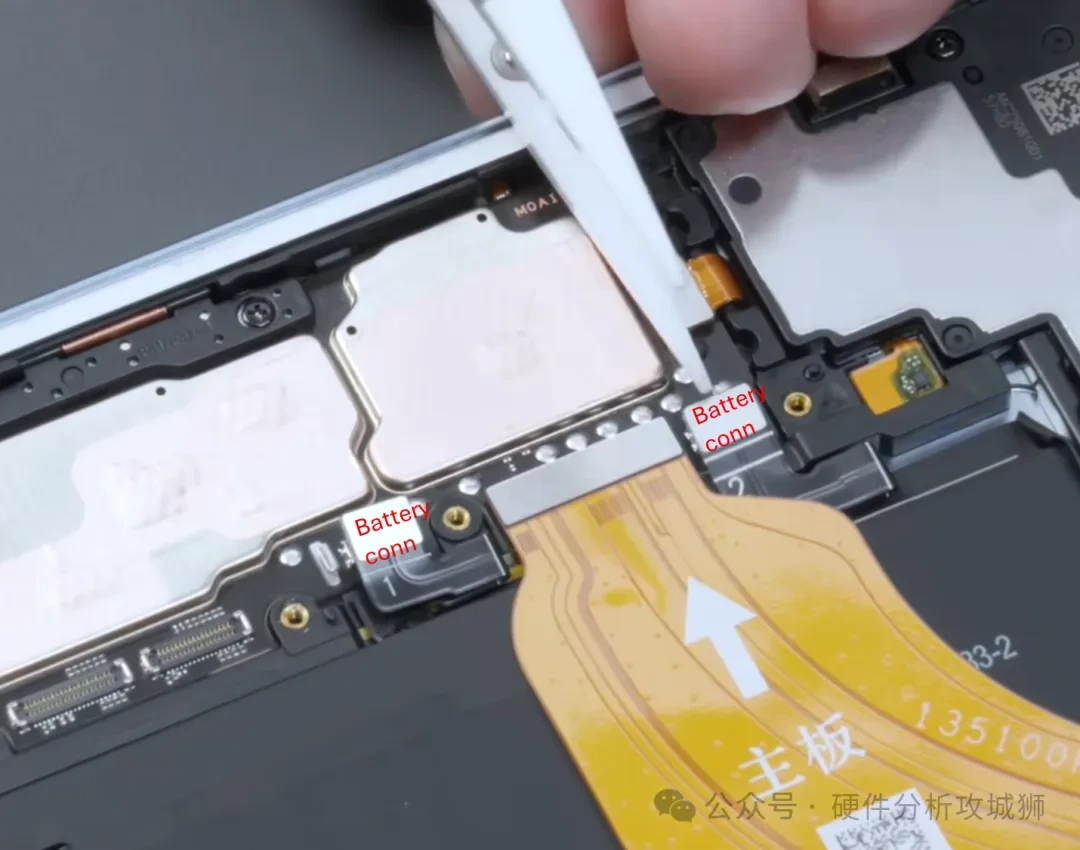

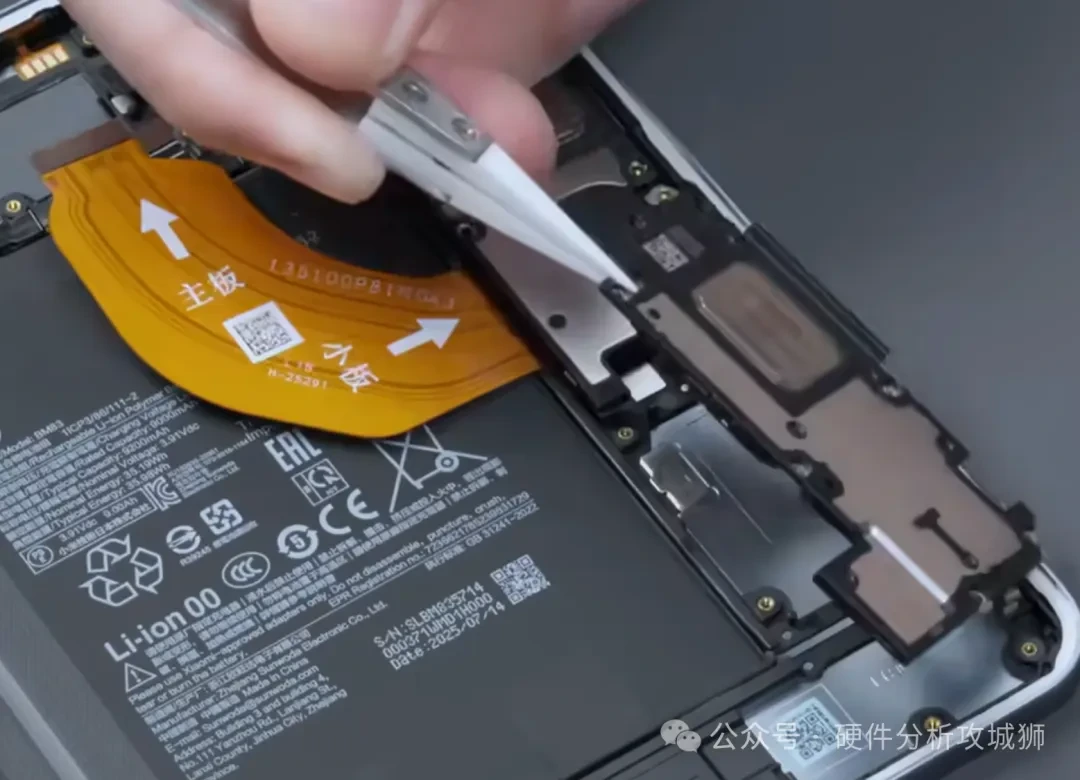

B2B 인터페이스를 통해 두 개의 배터리 커넥터를 분리한 다음, 기기를 고정하는 모든 나사를 제거하여

마더보드를 추가로 분해하십시오.

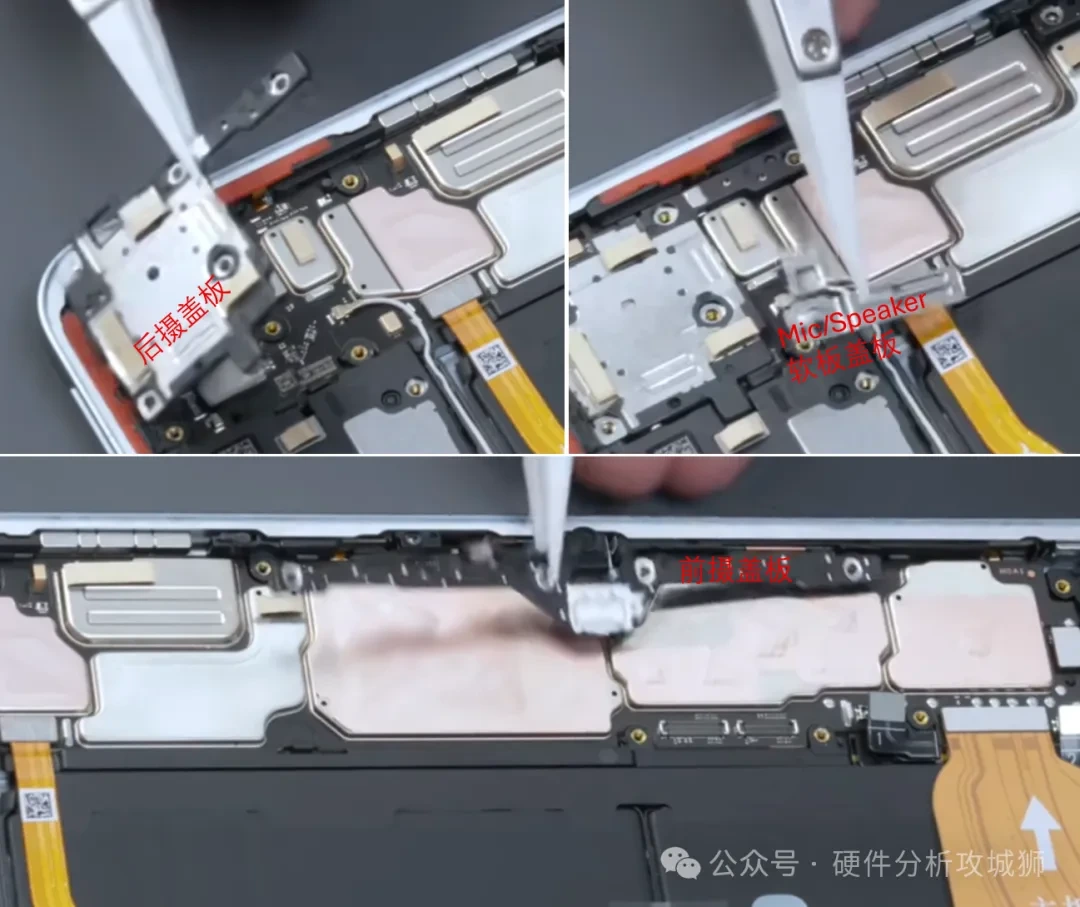

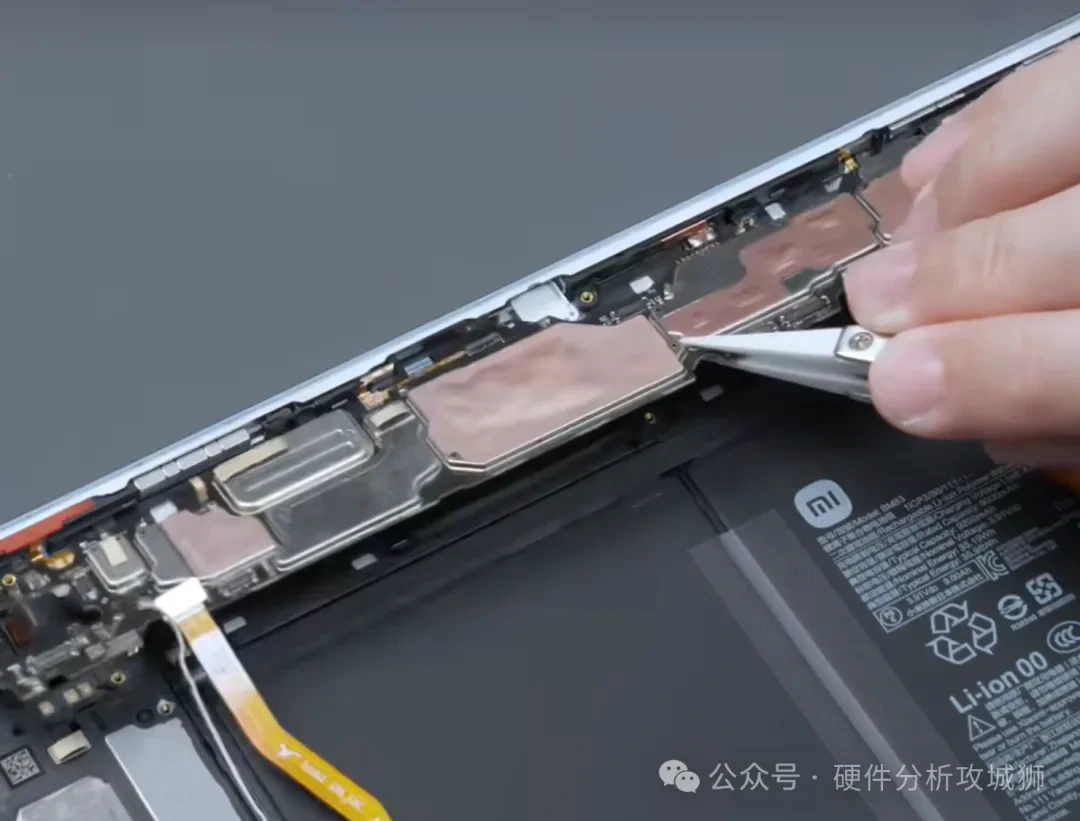

마더보드 영역의 여러 덮개를 제거하고 마더보드에 연결된 모든 커넥터를 분리하십시오.

전면 및 후면 카메라를 제외하면 구성은 12.5인치 샤오미 7S Pro 와 완전히 동일합니다 .

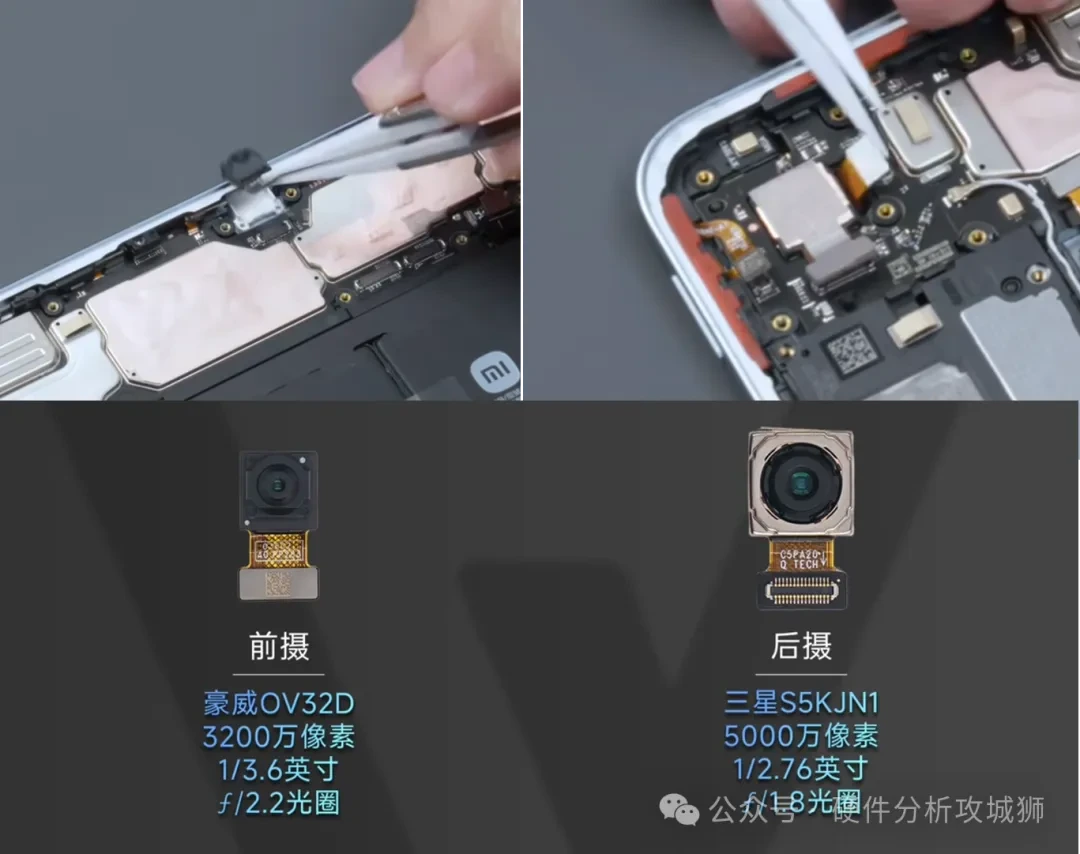

 옴니비전 OV32D40 센서를 탑재한 32MP 전면 카메라 와 삼성 S5KJN1 센서를 탑재한 50MP 후면 카메라가 있습니다

. 이 카메라는 AlwaysOn 기술을 지원하여 사용자가 화면을 보고 있는지 여부를 지능적으로 감지하고,

사람이 있으면 화면을 켜고, 사람이 떠나면 화면을 잠급니다.

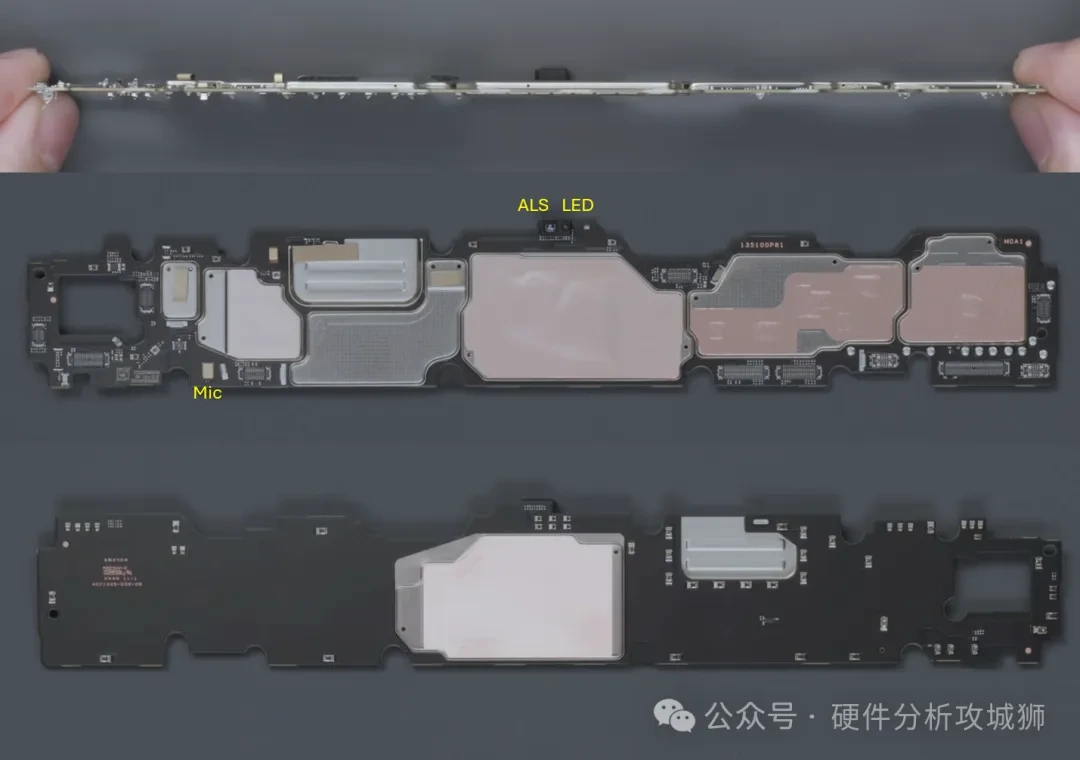

메인보드를 제거하고 나면, 태블릿 크기가 그렇게 작지 않기 때문에 분명 단층 기판 구조일 것입니다.

메인보드의 앞쪽 가장자리에는 전면 주변광 센서와 카메라 표시등이 통합되어 있으며,

아래쪽 가장자리에는 후면 마이크가 통합되어 있습니다.

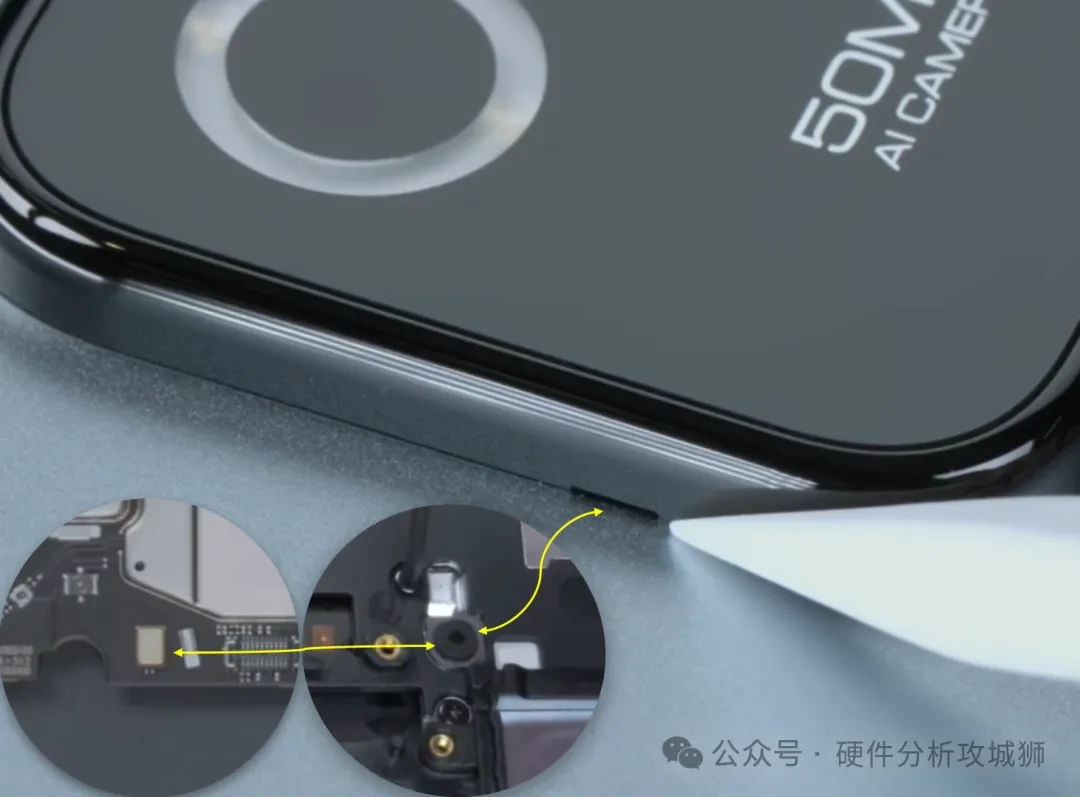

마이크의 수음 구멍은 후면 카메라 데코와 금속 후면 커버 사이의 이음새에 숨겨져 있습니다.

프로세서 보호 덮개에서 구리 호일을 제거하고 파란색 써멀 페이스트를 깨끗이 닦아내세요.

히트건으로 차폐 프레임을 제거하면 마더보드의 부품들을 명확하게 볼 수 있습니다.

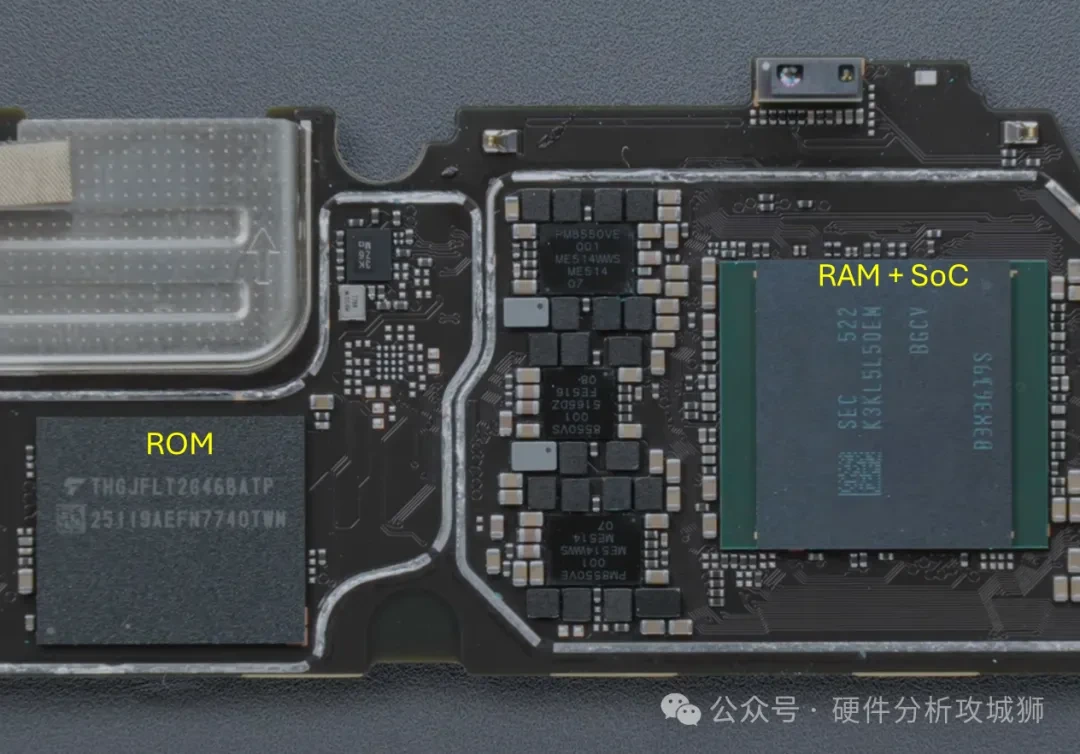

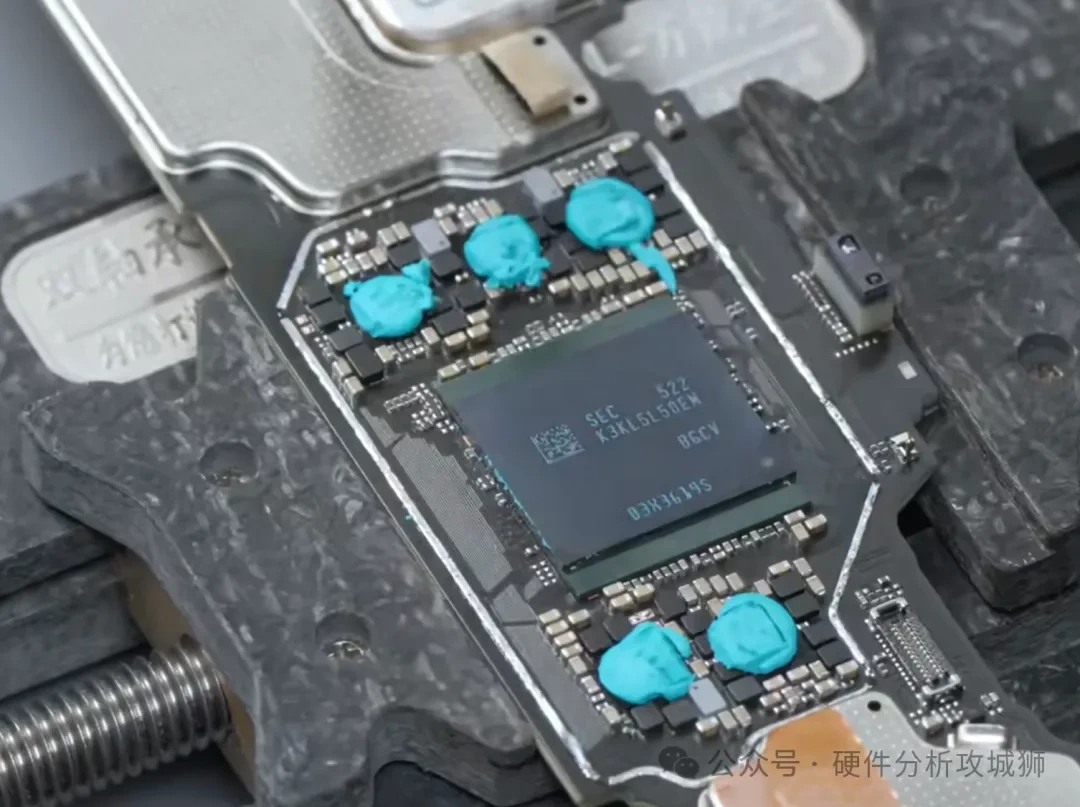

이 기기는 삼성 의 LPDDR5X RAM 과 Kioxia 의 UFS4.1 플래시 스토리지를 사용하며 ,

RAM 아래에는 샤오미 미패드 8 프로 에 탑재된 퀄컴 스냅드래곤 8 울트라 프로세서가 있습니다.

방열판은 마더보드의 하단 프레임, 즉 핵심 발열 부위에 부착되어 열 방출을 향상시킵니다.

모든 스피커를 제거하면 샤오미 미패드 8 프로는 플래그십 쿼드 스피커 시스템을 갖추고

4채널 몰입형 서라운드 사운드를 지원합니다.

반응형

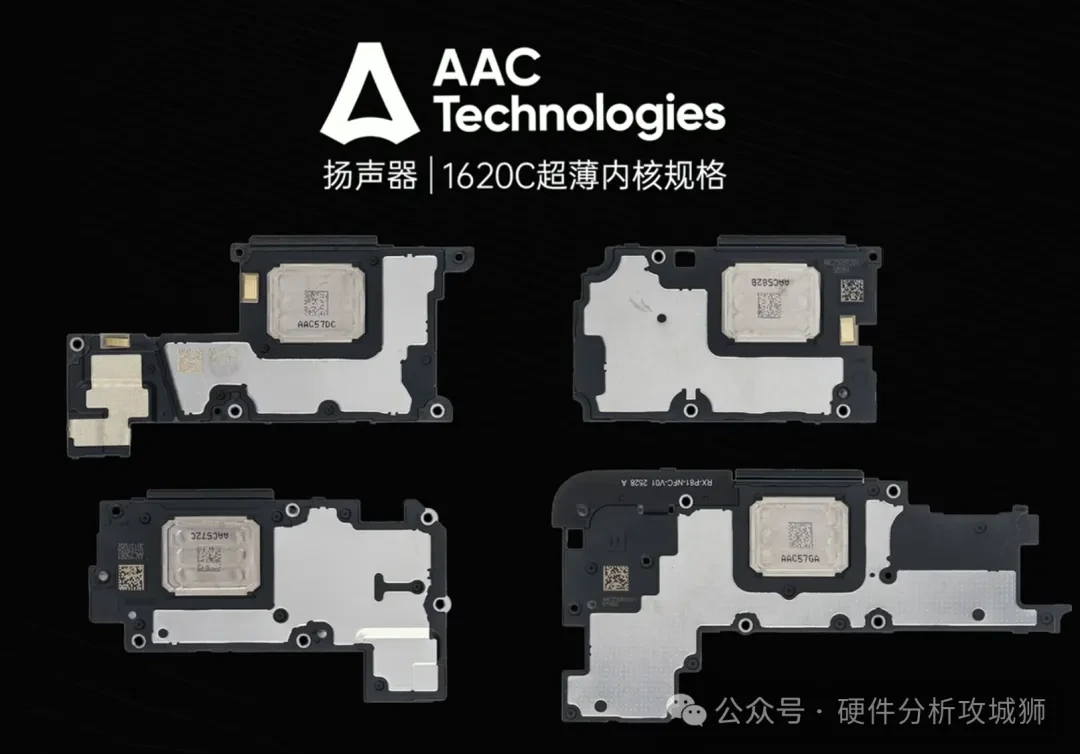

네 개의 스피커 모두 AAC Technologies 의 1620C 초박형 코어를 탑재했으며,

새롭게 업그레이드된 적응형 오디오 기능을 제공합니다. 전면 카메라의 AlwaysOn 기능을 활용하여

사용자의 거리를 감지하고 동시에 음장 매칭을 수행하여, 거리에 관계없이 일관된 청취 경험을 유지하도록

음장 매개변수를 동적으로 조정합니다.

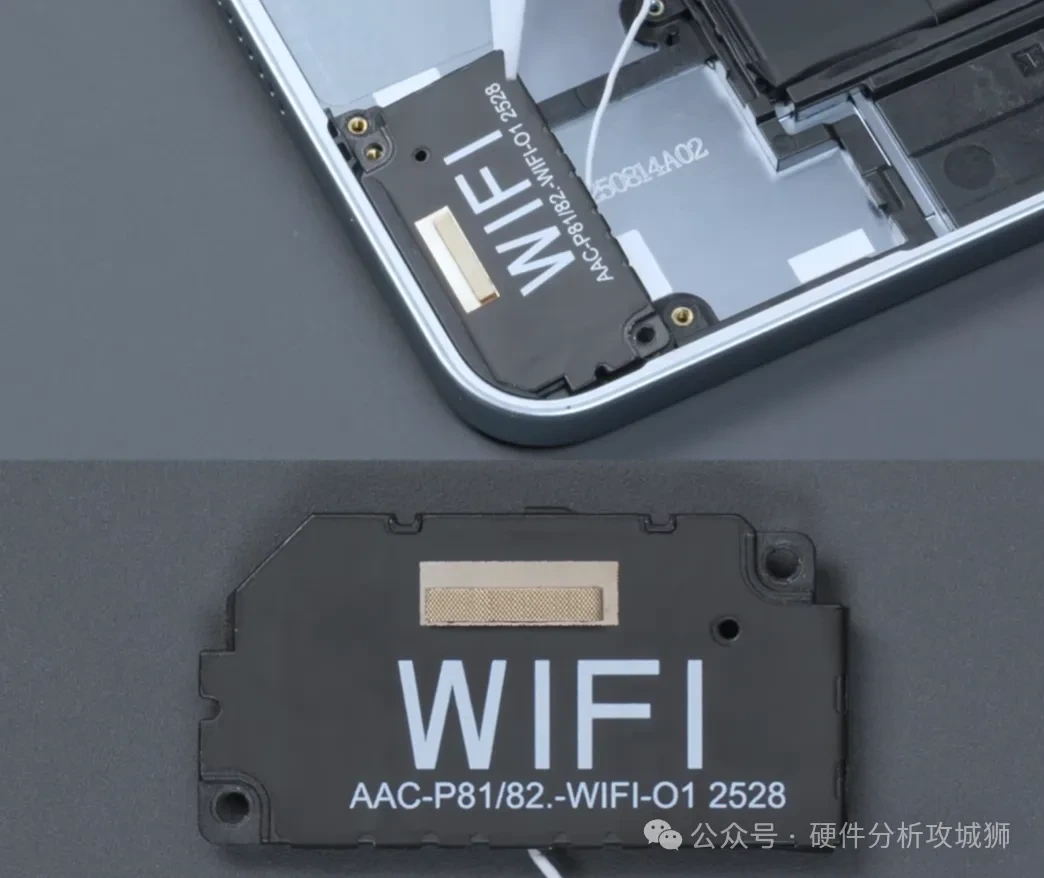

왼쪽 하단에 있는 Wi-Fi 안테나 모듈은 탈착 가능하며, AAC Technologies에서 공급하는

블루투스 안테나도 내장되어 있습니다.

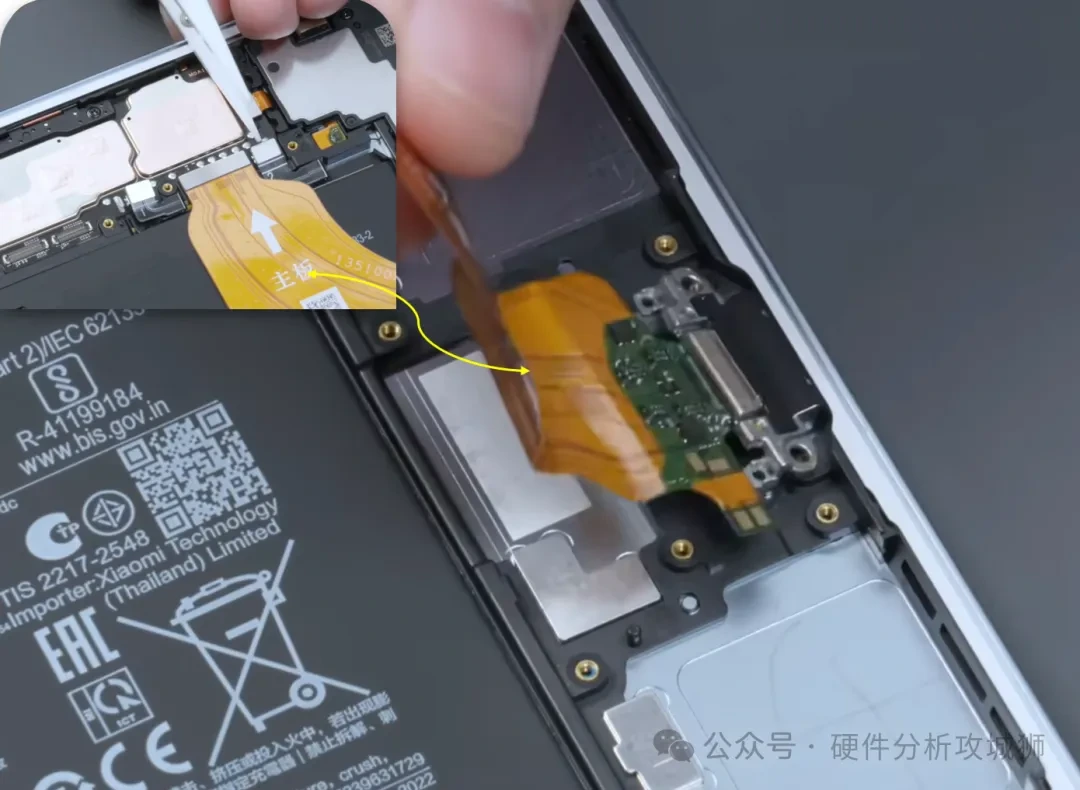

테일 커넥터 리본 케이블을 제거하고, 케이블의 다른 쪽 끝을 B2B 커넥터를 통해 마더보드에 연결합니다.

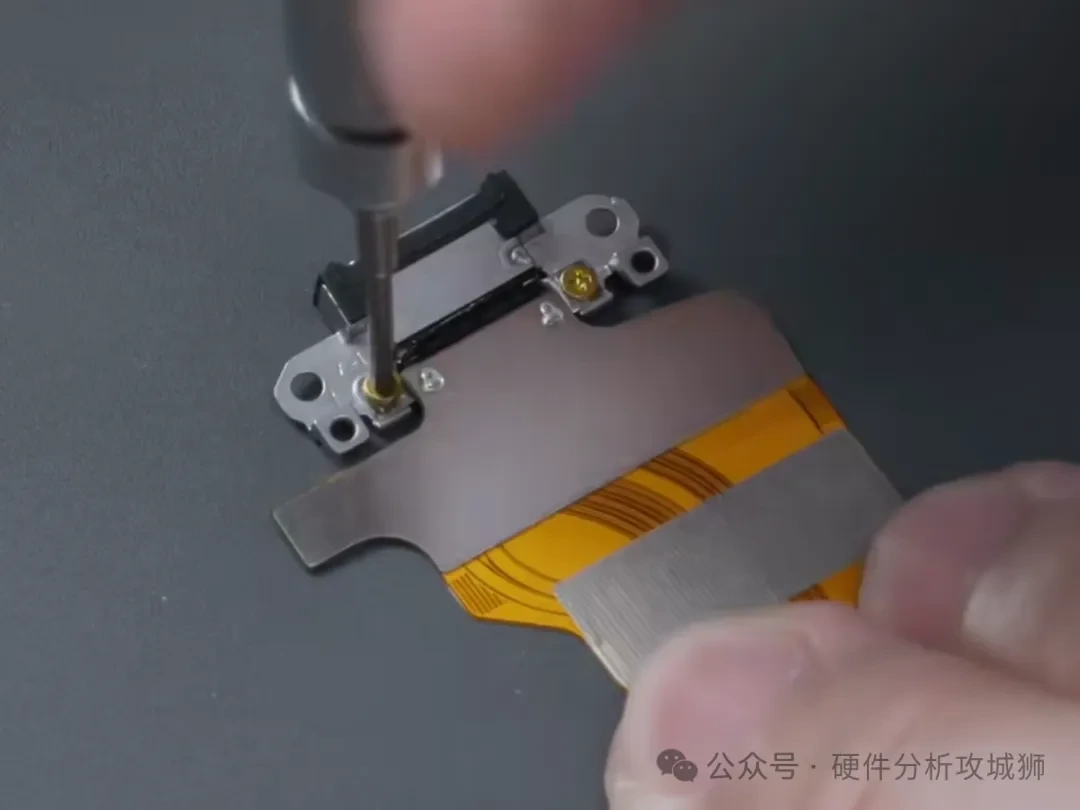

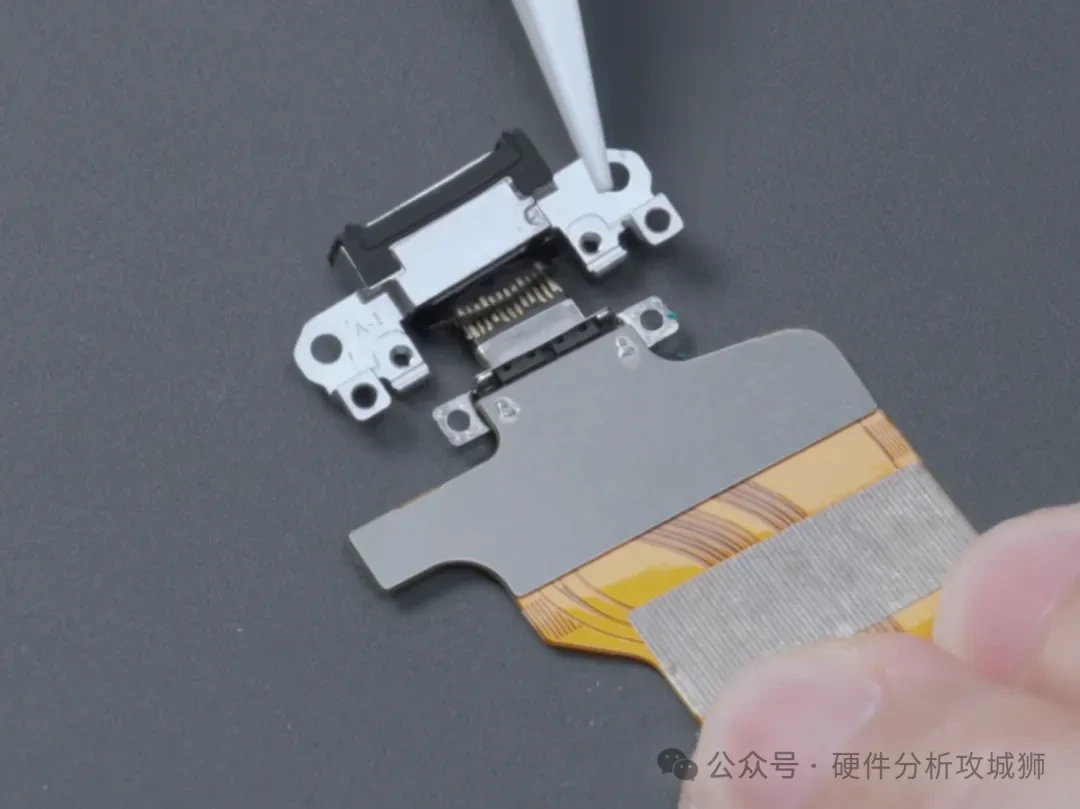

USB-C 포트의 외부 금속 케이스는 나사 두 개로 고정되는 분리형 디자인으로, 이는 비교적 드문 방식입니다.

고정 나사 두 개를 풀어 검은색 보호 고무 슬리브가 있는 금속 케이스를 제거합니다.

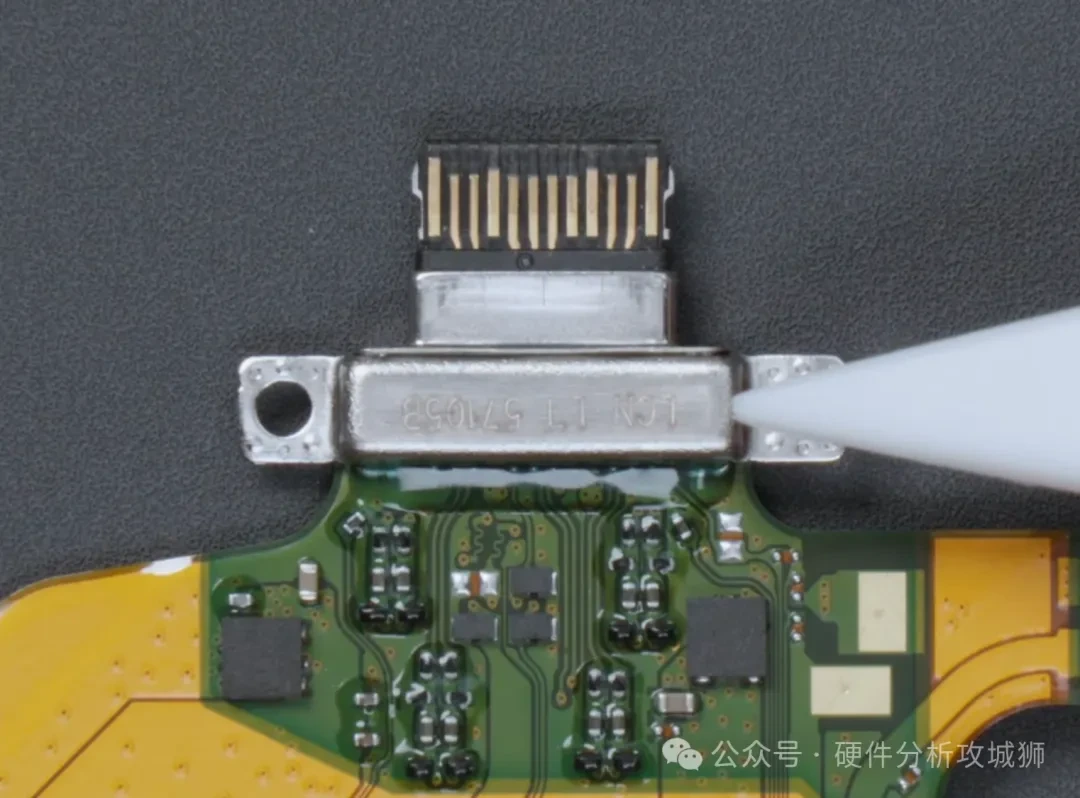

USB-C 커넥터는 LCN Technologies 사의 5Gbps USB 3.2 Gen1 커넥터입니다. 납땜 접합부는 접착 처리되어 신뢰성이 향상되었습니다.

2001년 에 설립된 심천 첸더 전자 유한회사 ( Shenzhen Qiande Electronics Co., Ltd.) 는 정밀 커넥터의 연구 개발, 설계, 생산 및 판매를 전문으로 하는 고급 제조 기업입니다. 첸더 전자는 휴대폰 커넥터를 주력 제품으로 삼고 소형 정밀 전기음향 제품 및 자동차 커넥터까지 아우르는 제품 시스템을 구축하여 주요 제조업체를 대상으로 사업을 확장해 왔습니다.

약 20년간의 발전을 통해 첸더 전자는 꾸준히 사업을 확장하여 현재 심천( 광둥) , 치둥 (장쑤) , 정저우 (허난)에 3개의 생산 기지를 보유하고 있으며 , 국내외 유명 브랜드의 신뢰받는 파트너로 자리매김했습니다.

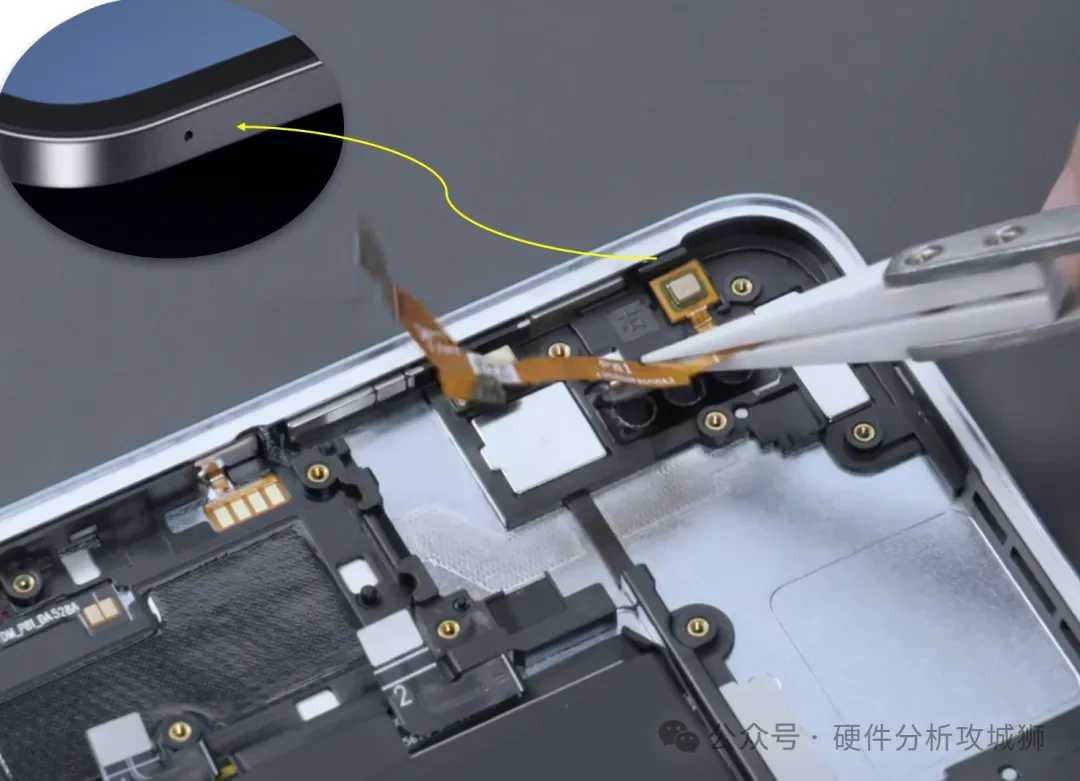

기기 왼쪽에서 마이크 케이블을 분리하세요. 마이크 구멍은 프레임에 있으며, 이는 기기 전체에서 두 번째 마이크입니다.

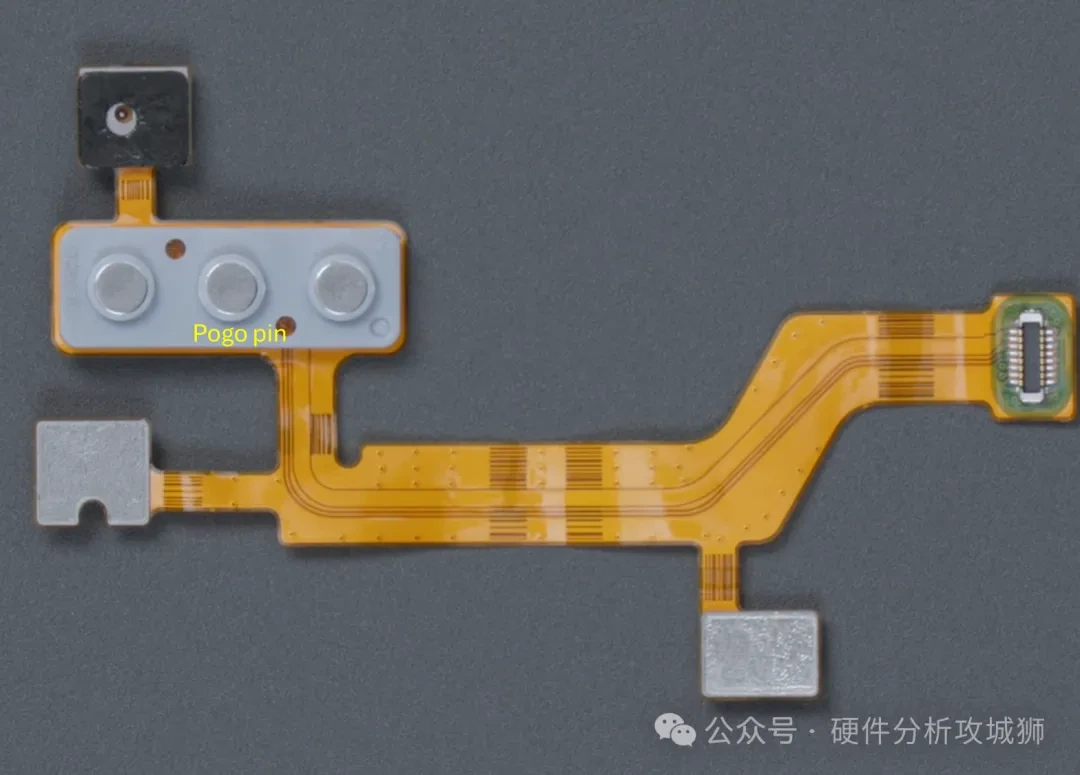

기기 오른쪽 상단 모서리에 있는 리본 케이블을 분리하십시오. 리본 케이블에는 금속 접점과 마이크가 내장되어 있습니다.

무선 마그네틱 키보드 연결에는 세 개의 금속 접점이 사용되며, 이 접점은 산화를 방지하기 위해 불활성 금속으로

도금되어 있습니다.

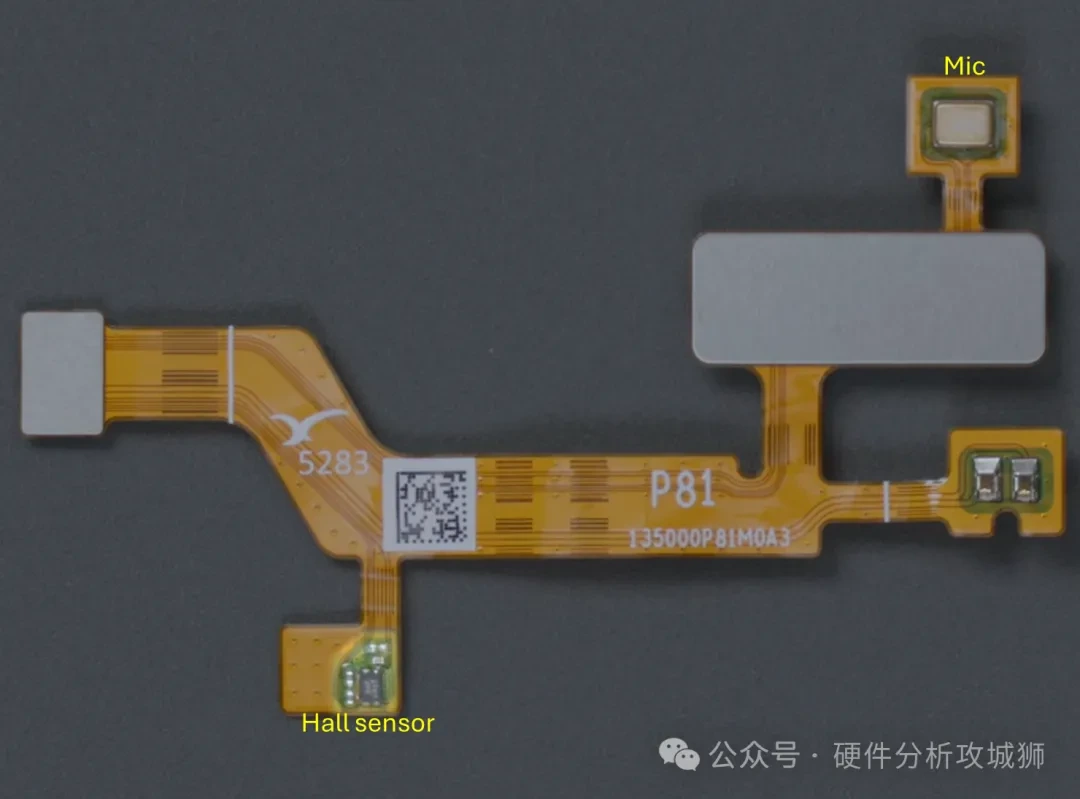

리본 케이블 뒷면에는 장치의 세 번째 마이크와 홀 센서가 통합되어 있습니다.

추가 분해 결과, 배터리가 기기 표면적의 약 4분의 3을 차지하고 있으며

4개의 접착 스트립으로 금속 후면 덮개에 고정되어 있는 것으로 나타났습니다.

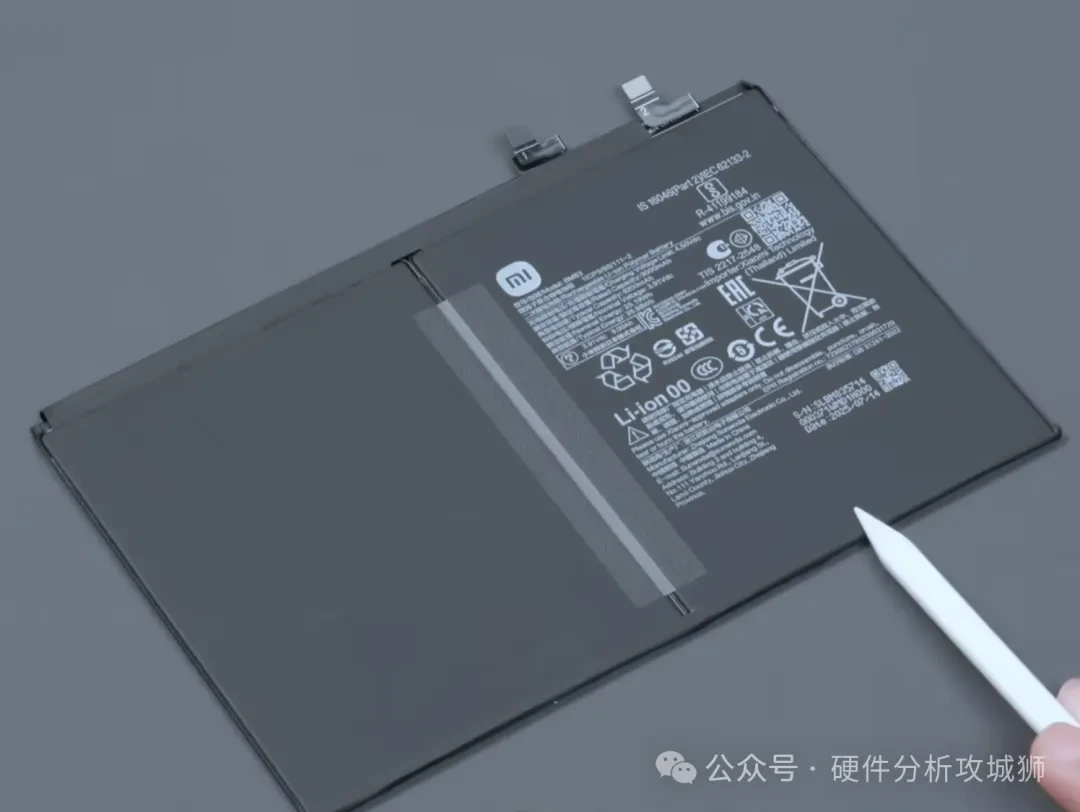

샤오미 미패드 8 프로는 9200mAh 용량의 듀얼 셀, 듀얼 인터페이스 배터리를 탑재했는데,

이는샤오미 미 7S 프로보다 약간 작은 용량 입니다.

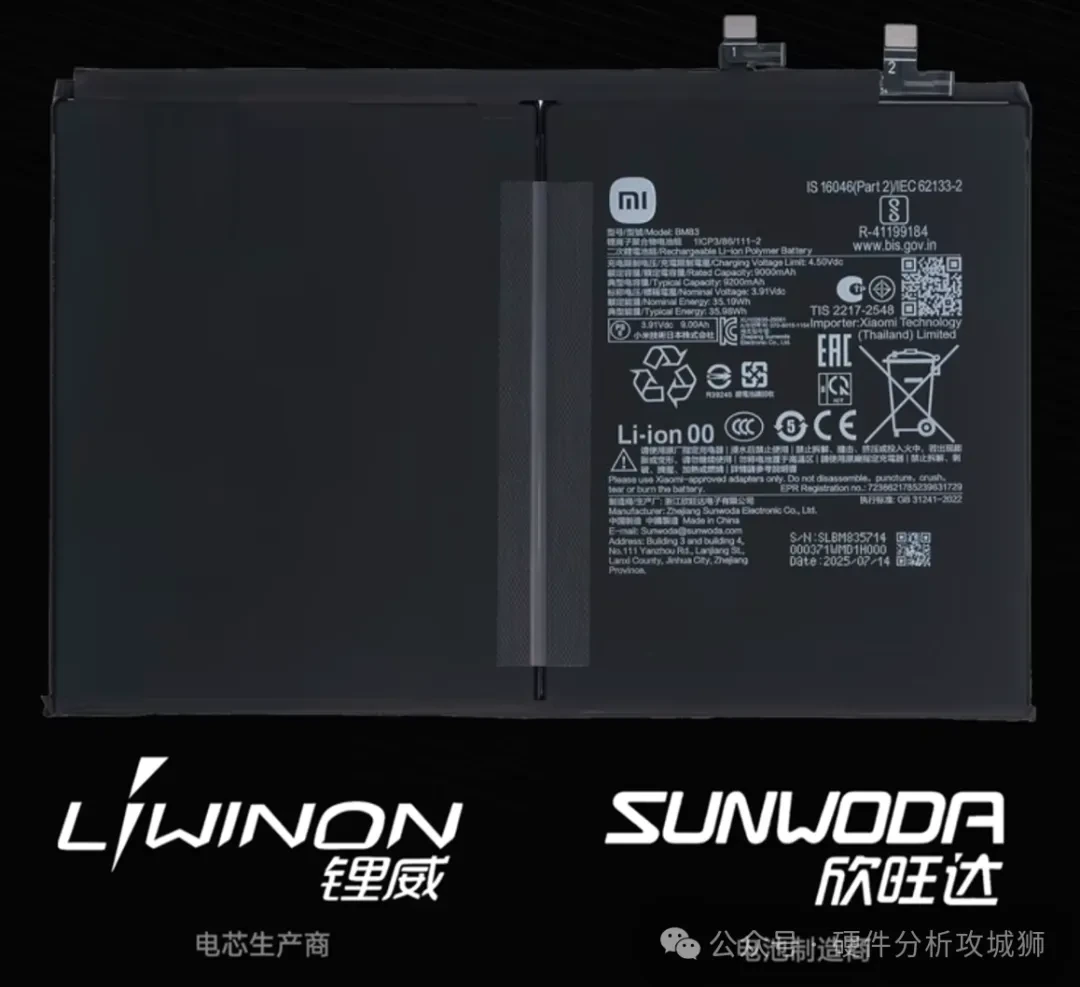

샤오미 미패드 8 프로 의 배터리는 선우드 저장 신왕다 에서  제조하며 ,

배터리 셀은 자회사인 LWN 리웨이 신에너지에서 공급받습니다.

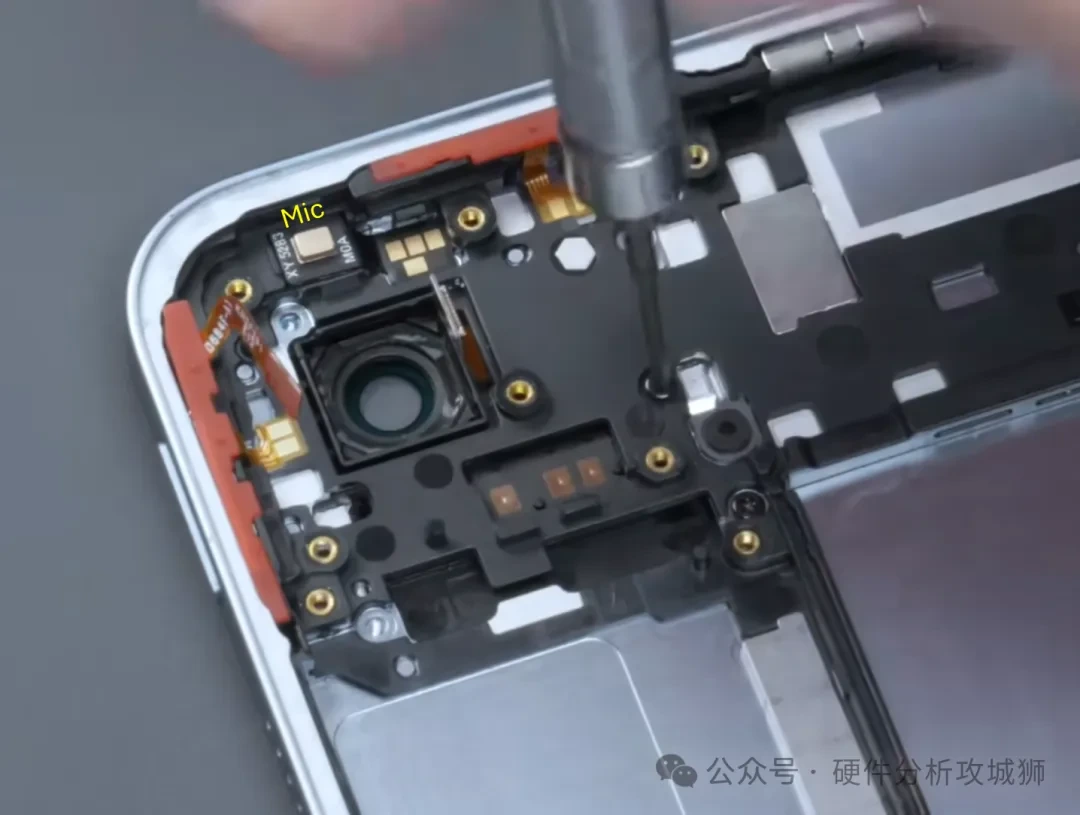

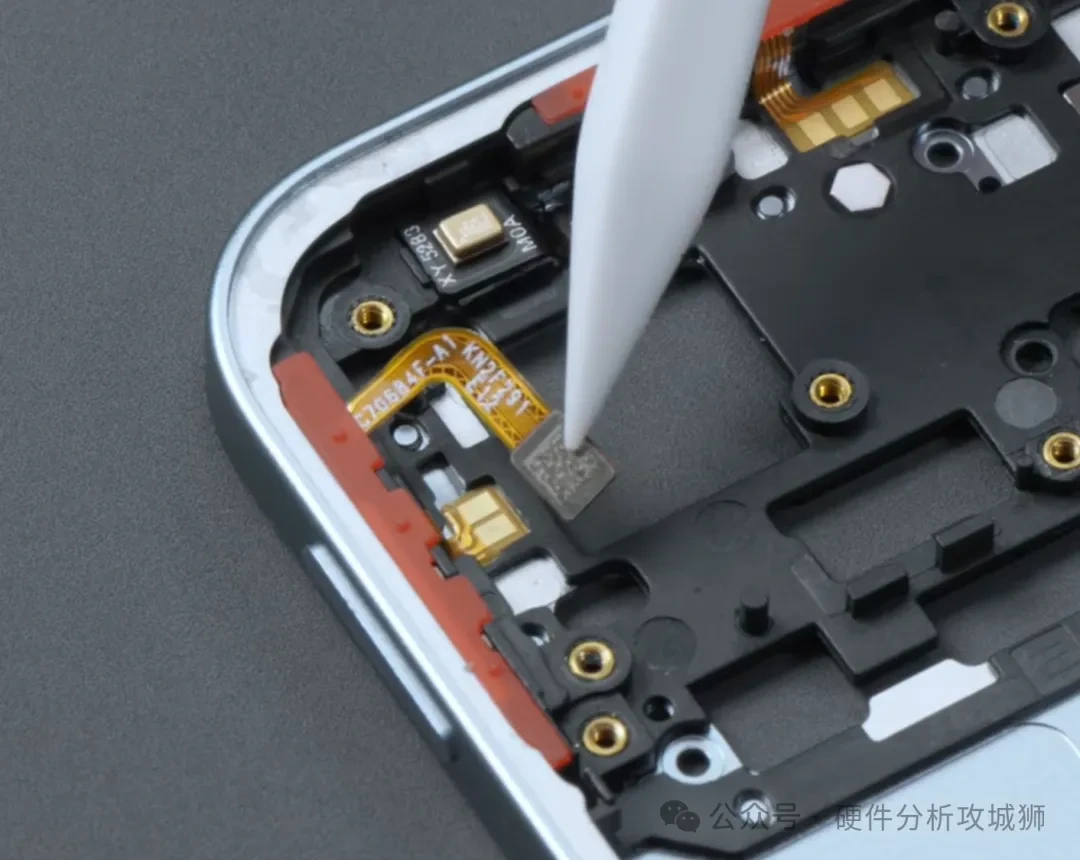

데코의 후면 카메라를 고정하는 나사를 모두 제거하면 기기 전체의 왼쪽 상단 모서리에 네 번째 마이크가 있습니다.

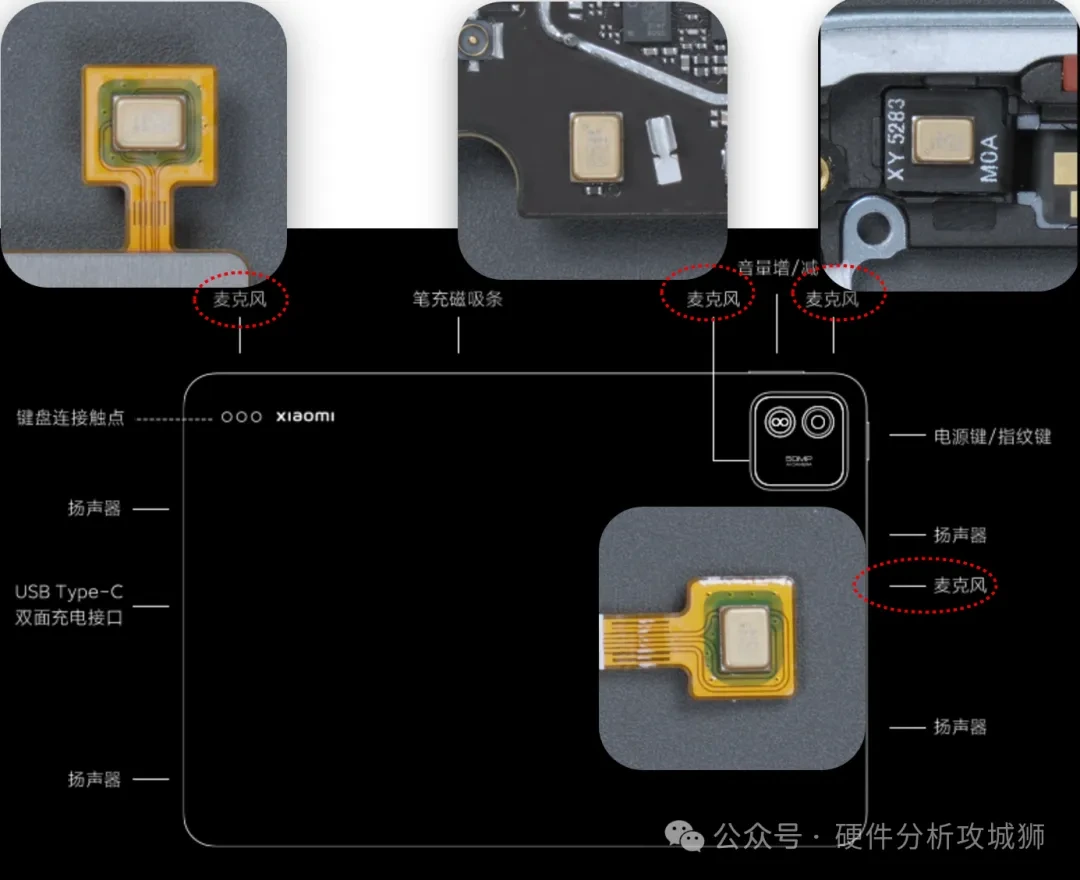

샤오미가 최근 출시한 태블릿은 모두 4개의 마이크를 탑재한 고급 구성을 자랑합니다.

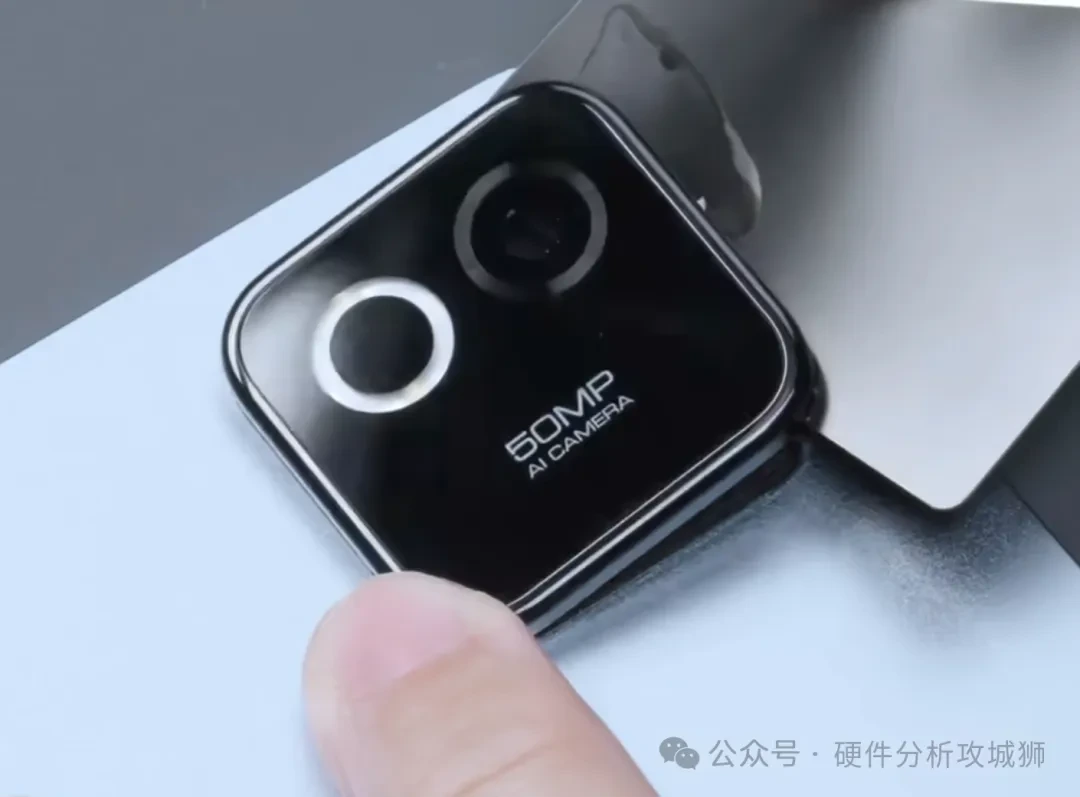

알코올과 분해 도구를 사용하여 가열하면 금속과 유리로 만들어진 후면 카메라 데코를 분리할 수 있습니다.

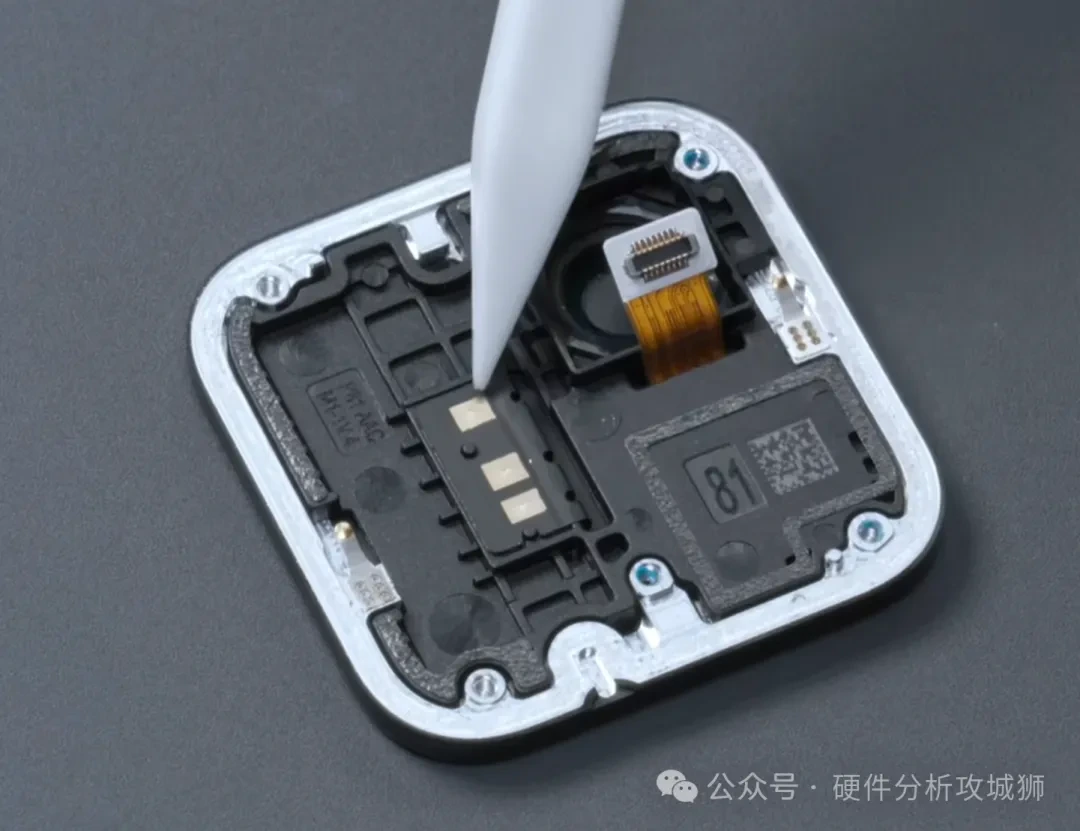

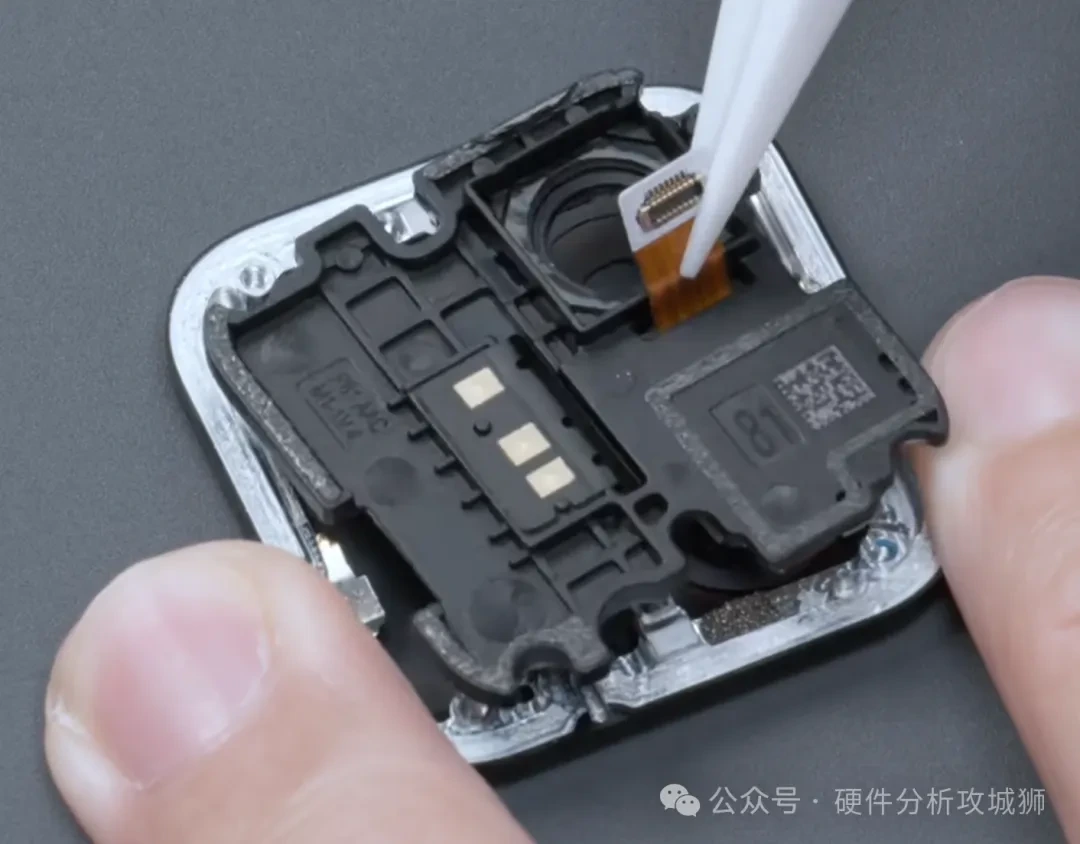

Deco 내부에는 전기 연결용 금속 접점과 B2B 인터페이스가 포함되어 있어 Deco 내부에 다른 구성 요소가 숨겨져 있음을 알 수 있습니다.

알코올을 붓고 접착제가 부드러워질 때까지 잠시 기다린 후 데코에서 플라스틱 라이닝을 제거하세요.

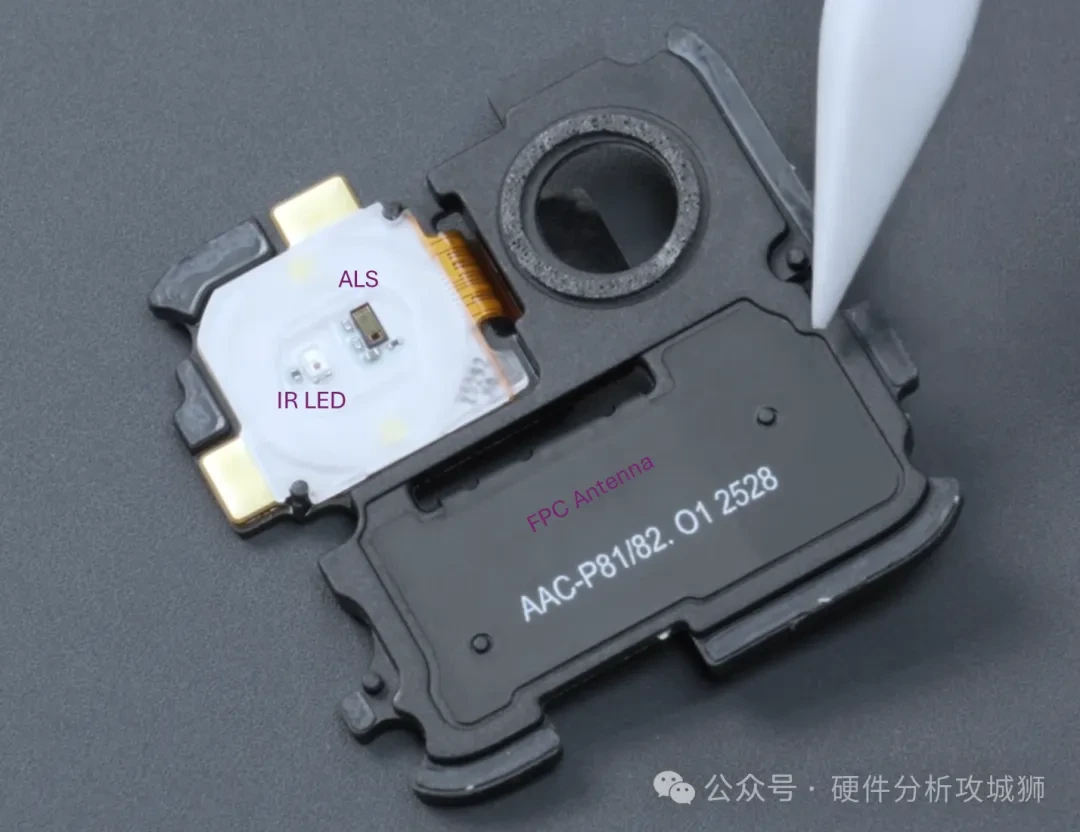

플라스틱 라이너 내부에는 AAC Technologies 에서 공급한 2.4G+5G용 FPC 안테나가 있으며,

내부 배선 하니스에는 적외선 송신기와 후면 장착형 주변광 센서가 통합되어 있습니다.

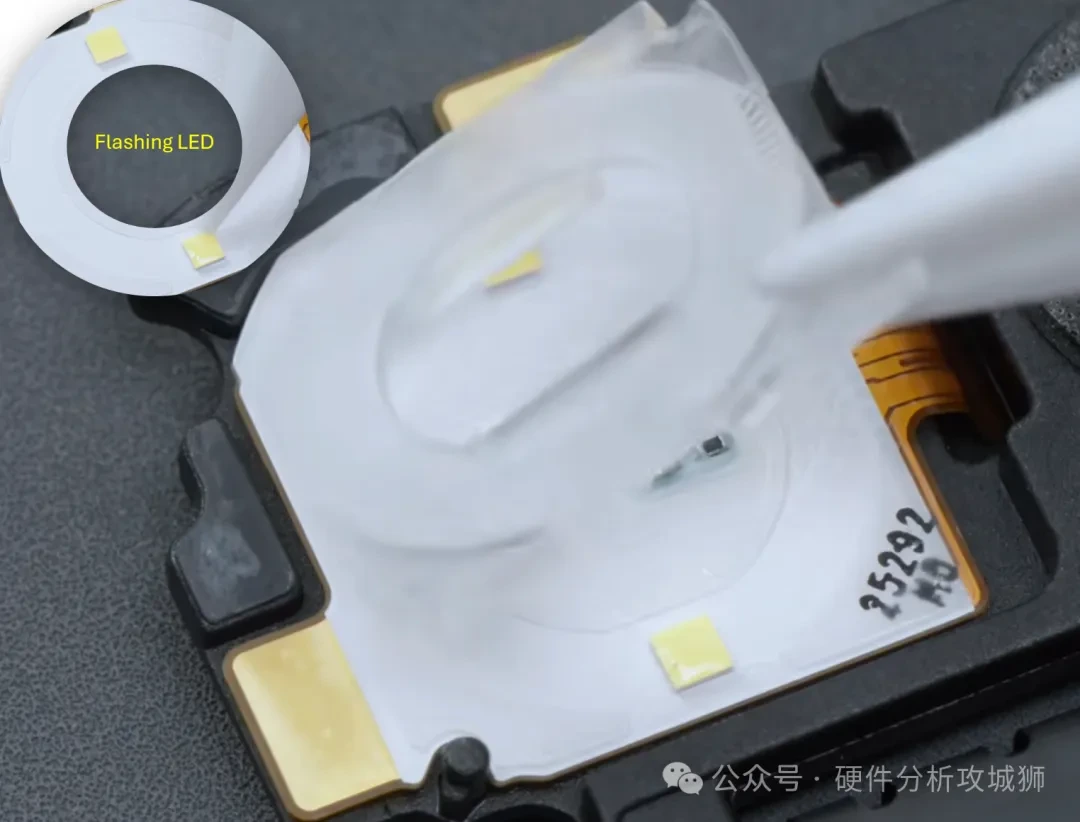

광센서는 둘레에 탈착식 렌즈가 있으며, 그 아래에는 두 개의 LED 플래시 장치가 있습니다.

전원 버튼에는 Goodix 지문 센서가 통합되어 있으며, 이 센서는 내부 B2B 인터페이스를 통해 마더보드에 연결됩니다.

후면 쉘 어셈블리는 알루미늄 쉘과 플라스틱 프레임으로 구성된 평면 패널에 일반적으로 사용되는 구조를 채택했습니다.

알루미늄 판은 스탬핑 및 CNC 가공 후 ABS 플라스틱 프레임에 내부적으로 고정되어 구조적 강도를 향상시킵니다.
