누비아 Z80 울트라 분해기

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/NutIcdmHrynrvb-xIJaB7Q

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HH9gp2mjgMIhFBaNU7CHl1DIvdkhkBSXyZW4Og0q&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FNutIcdmHrynrvb-xIJaB7Q

===========================================================================



2025년 10월 22일 , 스톰 랜딩에서 누비아 Z80 울트라가 출시되었습니다.

누비아 테크놀로지 주식회사 사장인 니 페이는

 "누비아 브랜드의 발전 역사에서 혁신은 언제나 중요한 유전자이자 우리를 앞으로 나아가게 한 핵심 원동력이었습니다."라고

말했습니다.

누비아는 업계 최고 수준의 레드 매직 게이밍 엔진을 탑재한 플래그십 카메라폰을 최초로 선보였습니다 .

그 결과, 사진과 게임 모두 에서 탁월한 성능을 발휘하는 진정한 명품, 누비아 Z80 울트라가 탄생 했습니다.

이 제품은 단순히 거리 사진 촬영의 제왕일 뿐만 아니라,

게임 실력 또한 최고 수준으로 끌어올려, 플래그십 스마트폰의 기준을 한 가지에만 맞추는 것이 아니라,

전문적인 사진 촬영과 뛰어난 게임 경험을 모두 제공하는 만능 기기로 거듭났습니다.

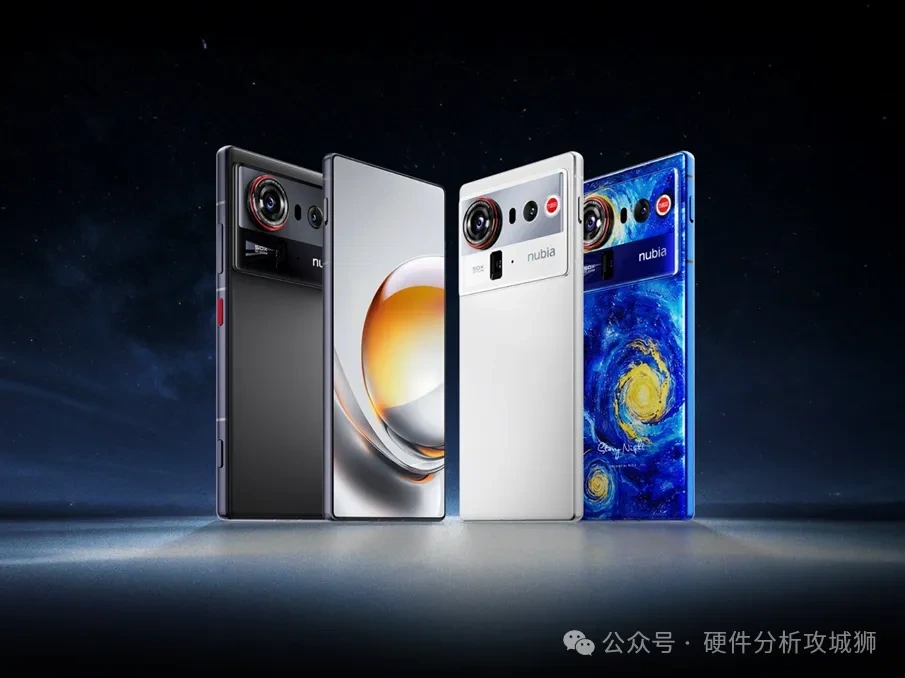

누비아 Z80 울트라는팬텀 블랙과 크리스탈 화이트 두 가지 클래식한 색상으로 출시되어

금속 소재를 뛰어넘는 독특한 촉감을 선사합니다.

전자잉크 스크린 케이스와 전자 배지 등의 액세서리도 지원합니다.



누비아 Z80 울트라 의 초기 가격은 다음과 같습니다.

12GB+512GB 버전 이 4,999 위안 , 16GB+512GB 버전이 5,299 위안, 16GB+1TB 버전이 5,699위안입니다.

누비아 Z80 울트라 스타리 스카이 에디션은 16GB+512GB 버전이 5,599 위안, 16GB+1TB 버전이 5,999위안 입니다 .

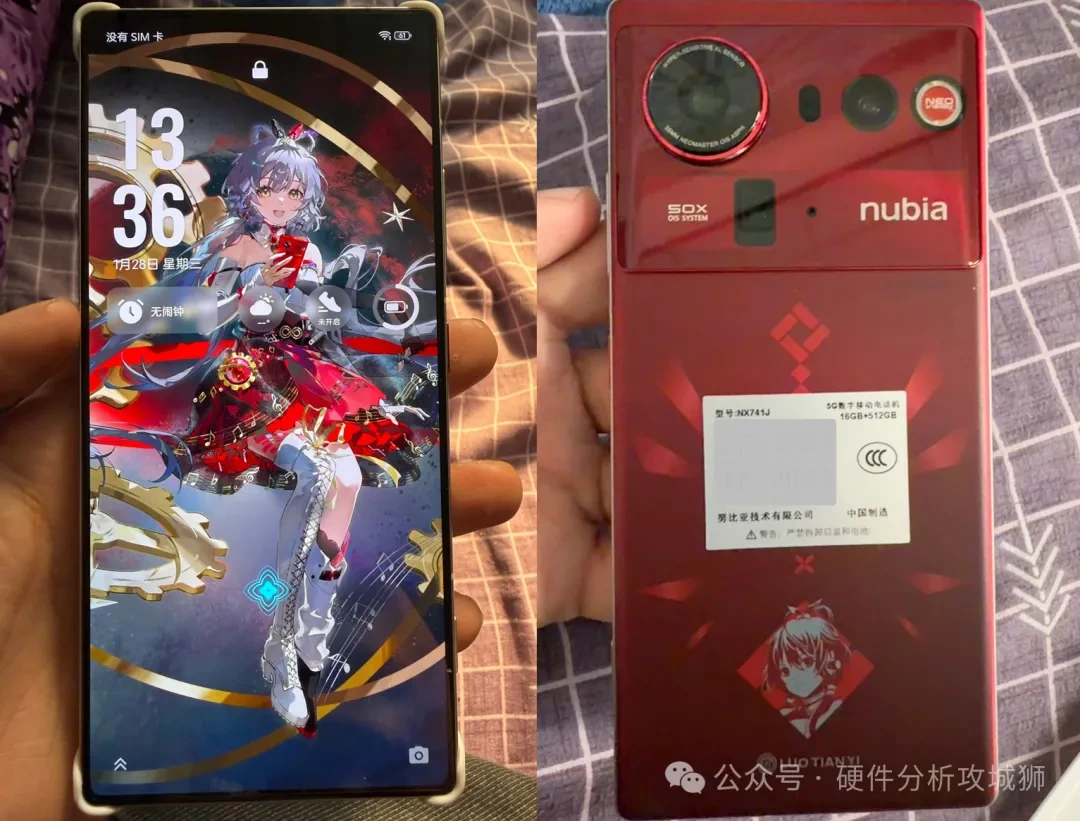

누비아 Z80 울트라 뤄톈이 한정판은 16GB+512GB 버전이 5,799 위안 입니다 .

오늘은 누비아 Z80 울트라 를 분해 하여 이 플래그십 카메라 스마트폰 의 만듦새 와 사용된 소재를 살펴보겠습니다 .

분해 영상은 YouTube 채널 Microcomputer Analysis 에서 가져왔습니다.

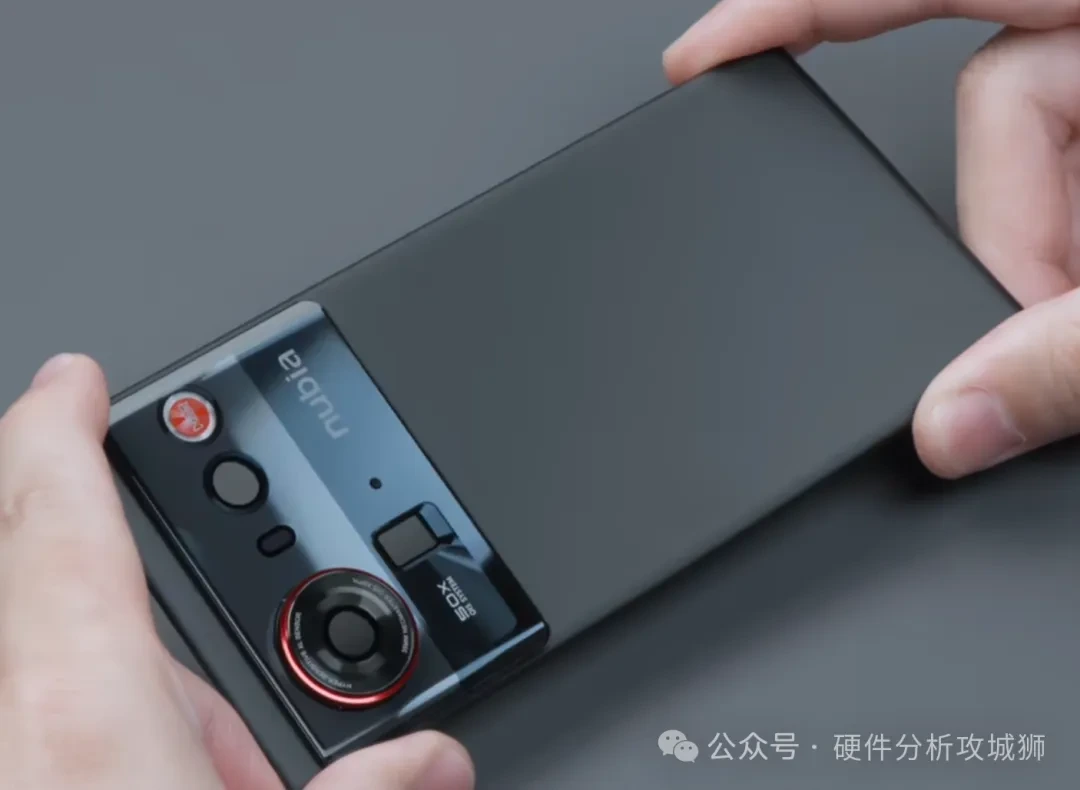

누비아 Z80 울트라는 전작의 디자인을 그대로 유지하여 2025년에도 견고한 디자인을 자랑하는 몇 안 되는 스마트폰 중

하나입니다.

반면 다른 국내 스마트폰들은 대부분 둥근 모서리와 더욱 둥근 디자인을 채택하고 있습니다.

화면은 펀치홀 없는 6.8인치 풀스크린 디자인을 유지하며 최대 144Hz의 주사율을 지원합니다.

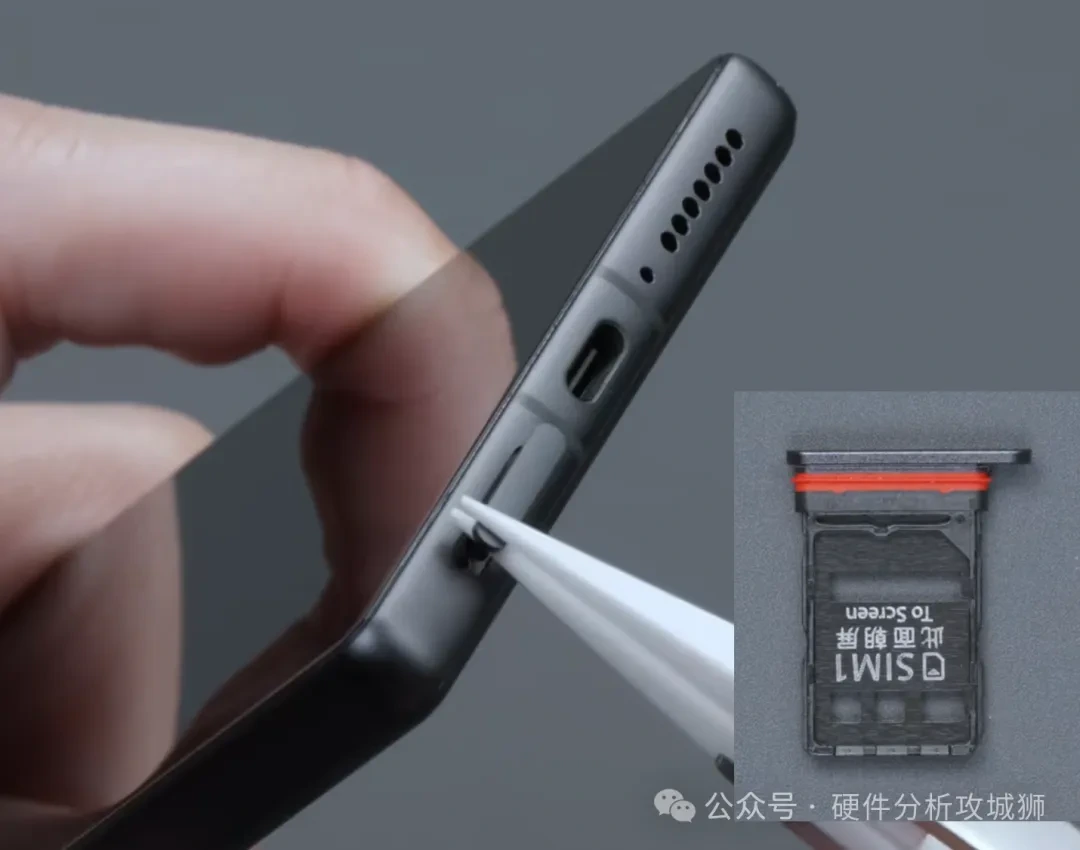

SIM 카드 트레이를 분리하세요. 이 트레이는 듀얼 SIM을 지원하며 금속과 플라스틱 재질에 방수 고무 링이 있습니다.

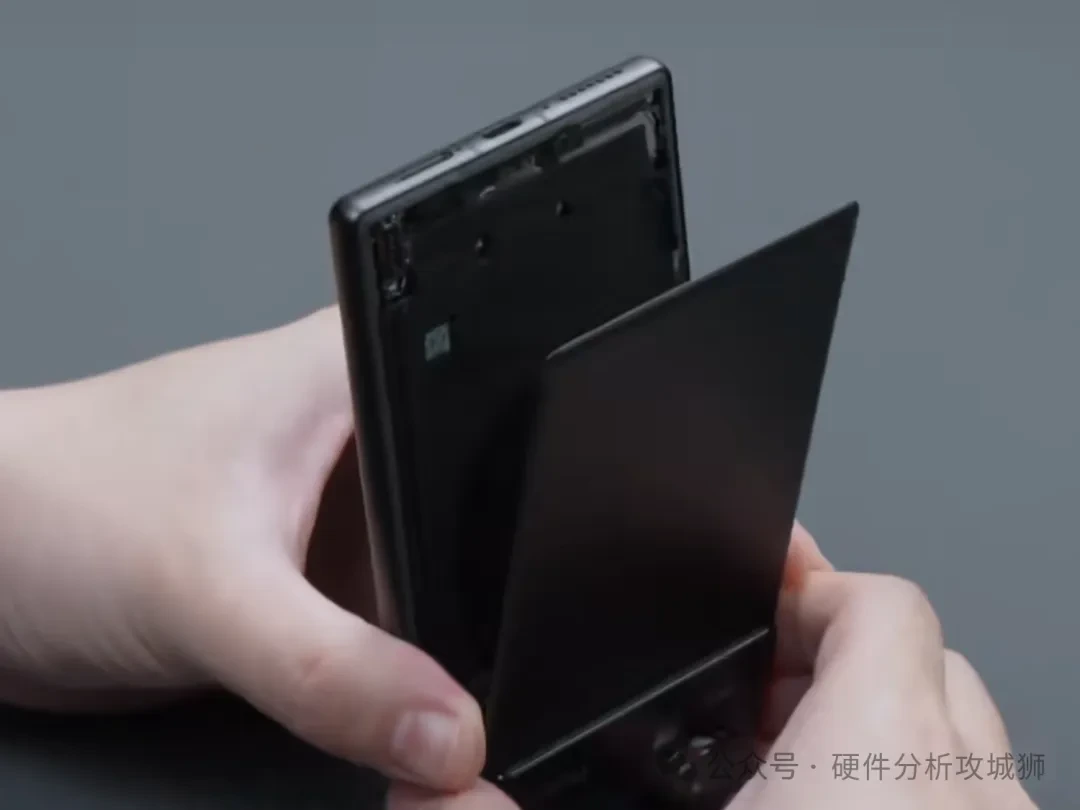

가열한 후 알코올을 사용하여 접착제를 녹이고 뒷면 덮개를 분리하십시오.

뒷면 커버 소재가 유리에서 유리섬유로 변경되었으며 , 공식 명칭은 "터프 네일 유리섬유(Tough Nail Fiberglass)"입니다.

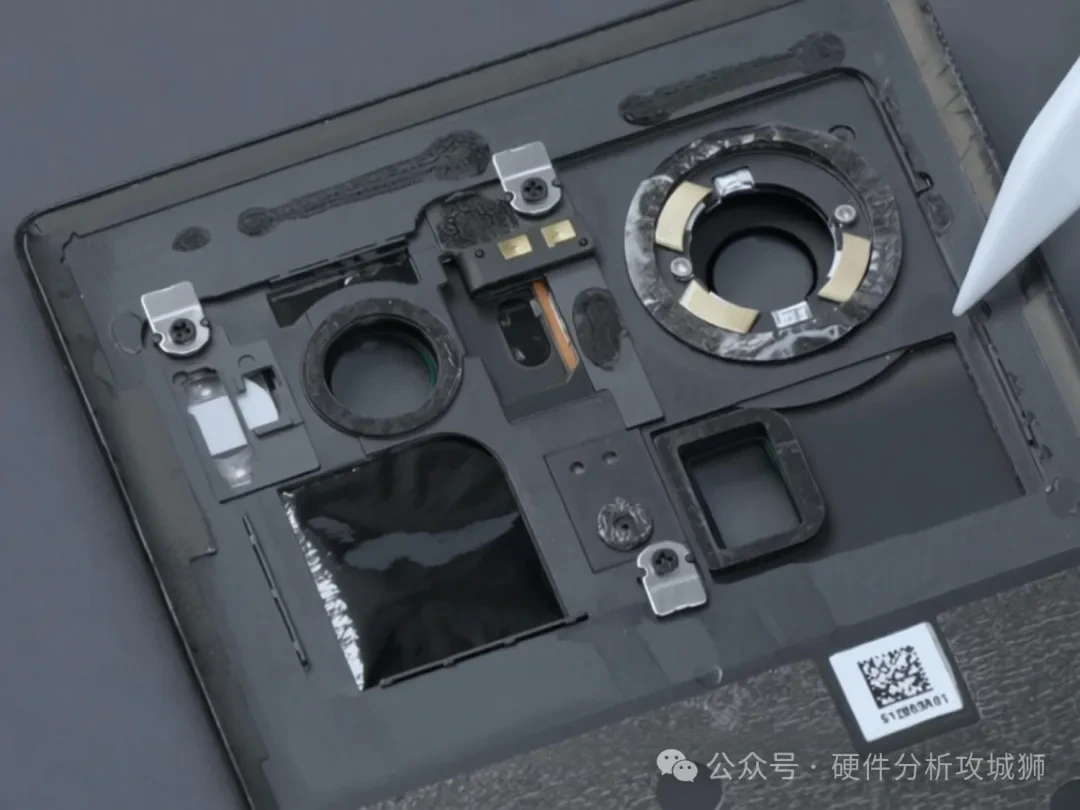

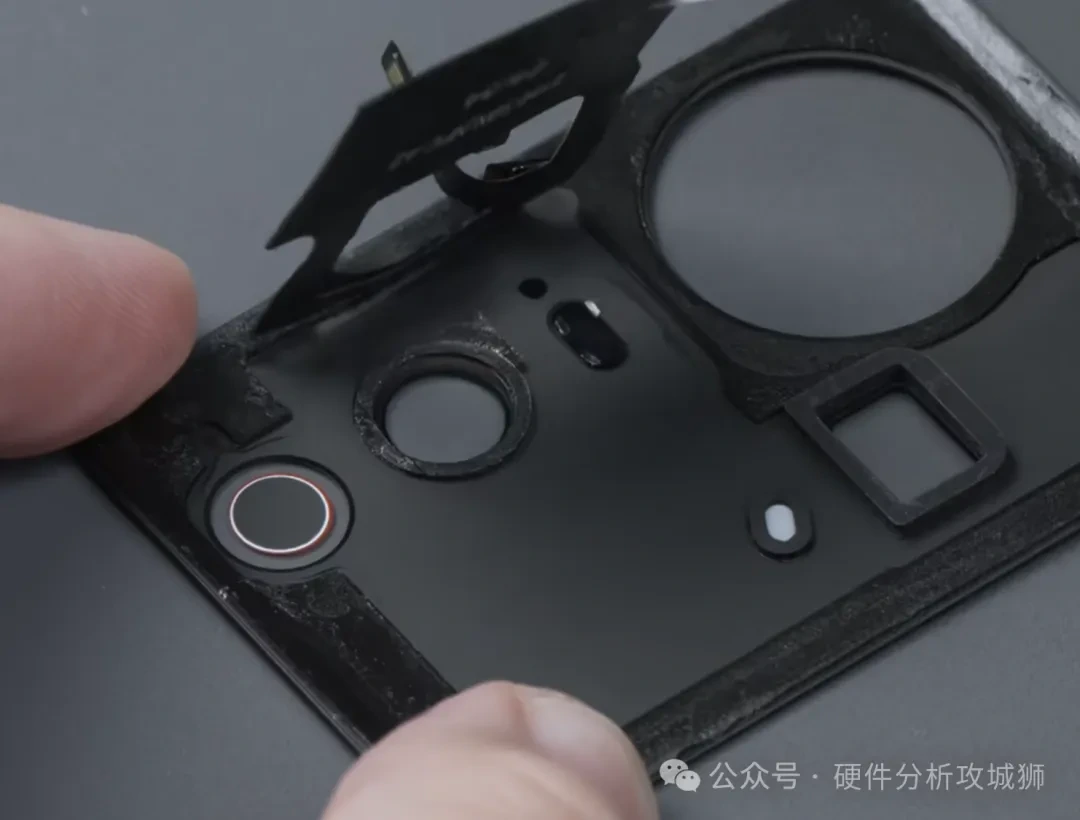

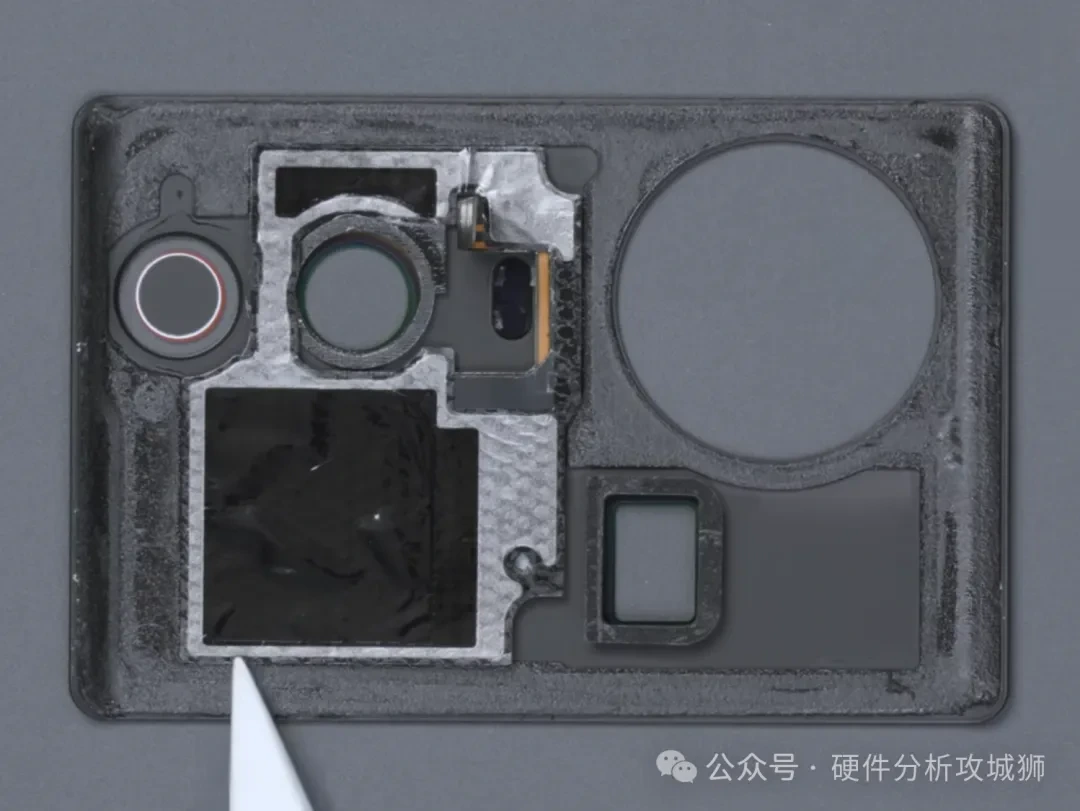

데코 구조물의 내부는 검은색 플라스틱 라이닝으로 보호되어 있으며, 이 라이닝은 접착제와 나사로 고정됩니다.

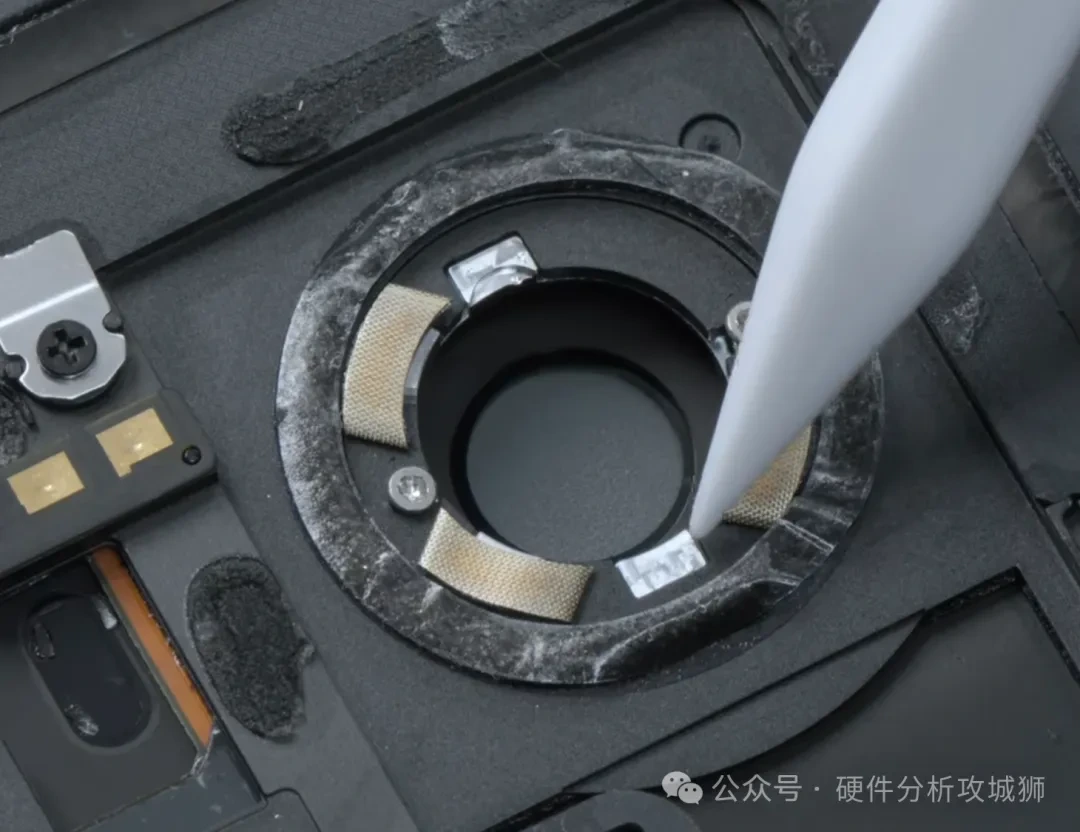

메인 카메라 렌즈 내부는 전도성 폼으로 덮여 있으며, 해당 외부 장식 커버는 금속으로 제작되었습니다.

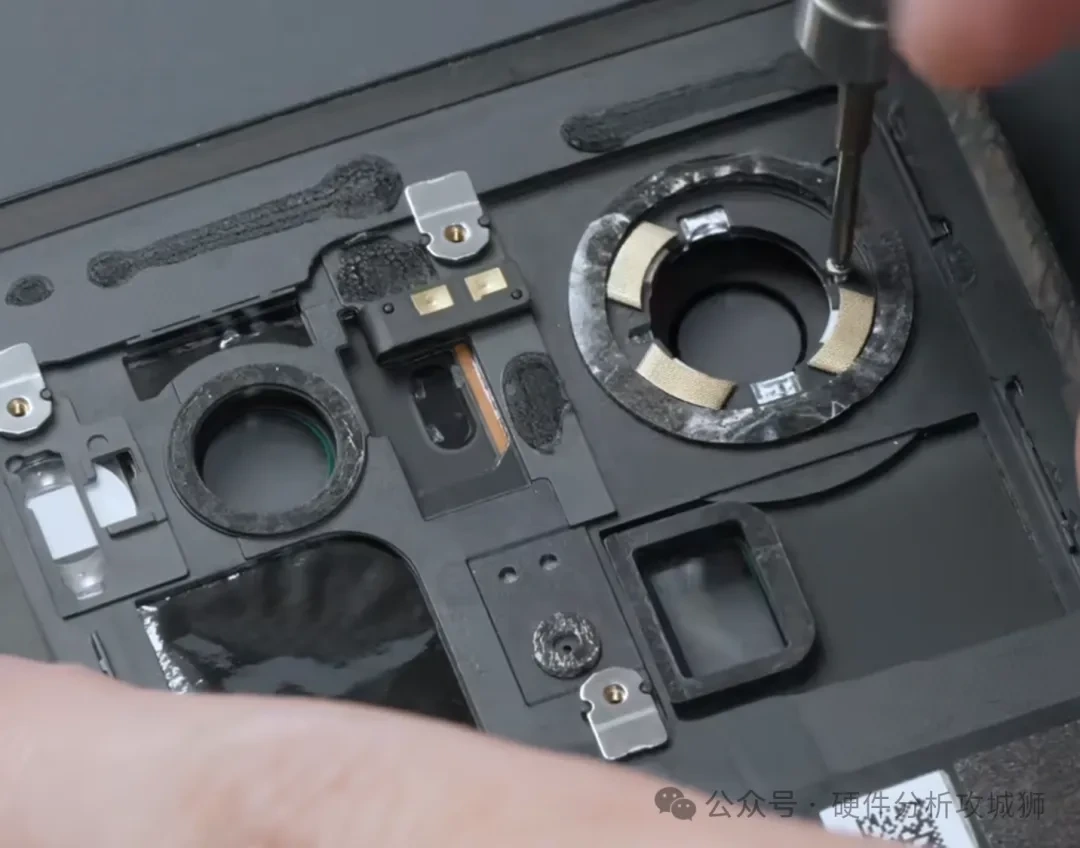

데코 트림 패널을 쉽게 제거할 수 있도록 데코 영역을 고정하는 모든 나사를 풀어주세요.

가열 후 접착면을 잘라내고 외부 장식 커버를 제거하십시오.

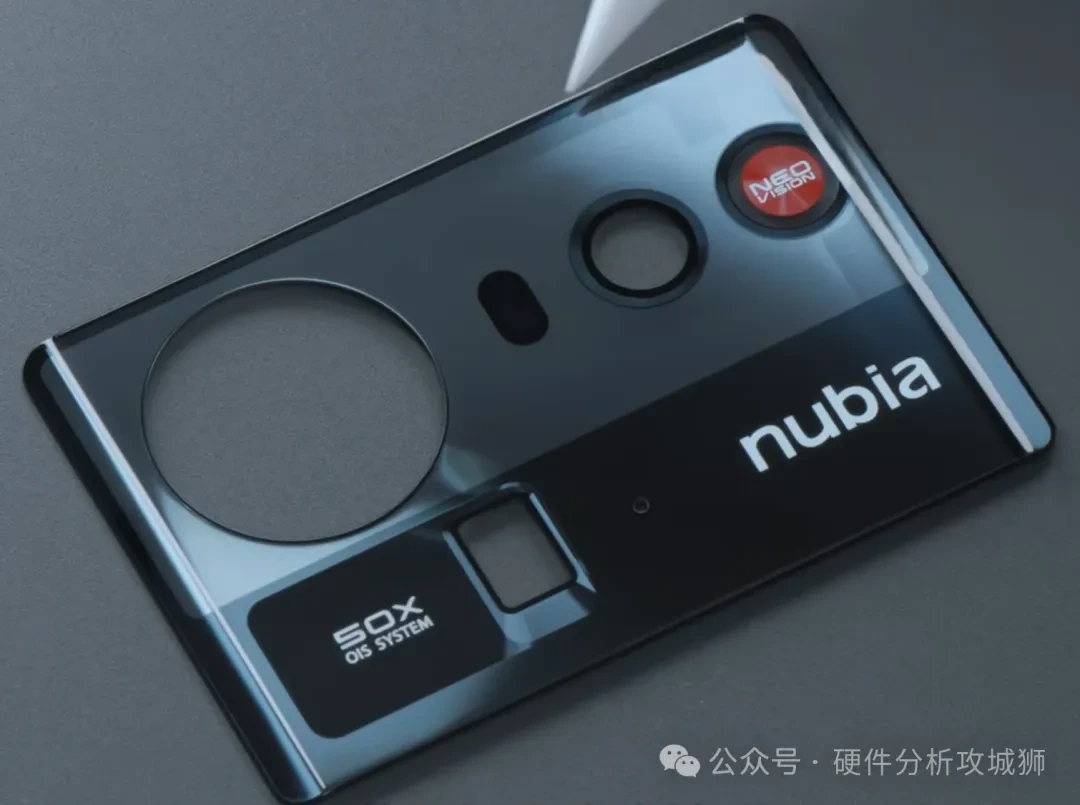

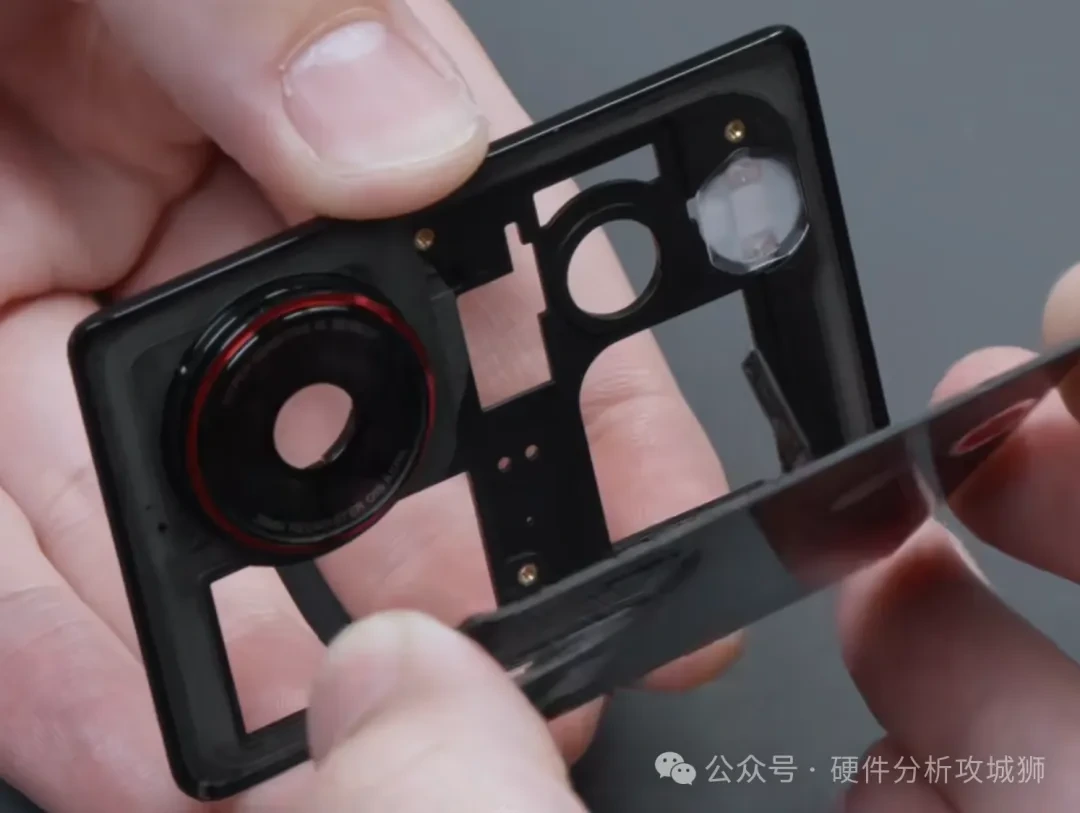

장식 덮개 조립체의 가장 바깥쪽 층은 유리 덮개이며, 이는 가열을 통해 분리됩니다.

시험 결과 이 ​​유리의 모스 경도 는 7로, 비교적 긁히기 쉬운 것으로 나타났습니다.

NFC 코일은 유리 커버 내부에 통합되어 있으며, 코일 어셈블리에는 방열 필름이 부착되어 있습니다.

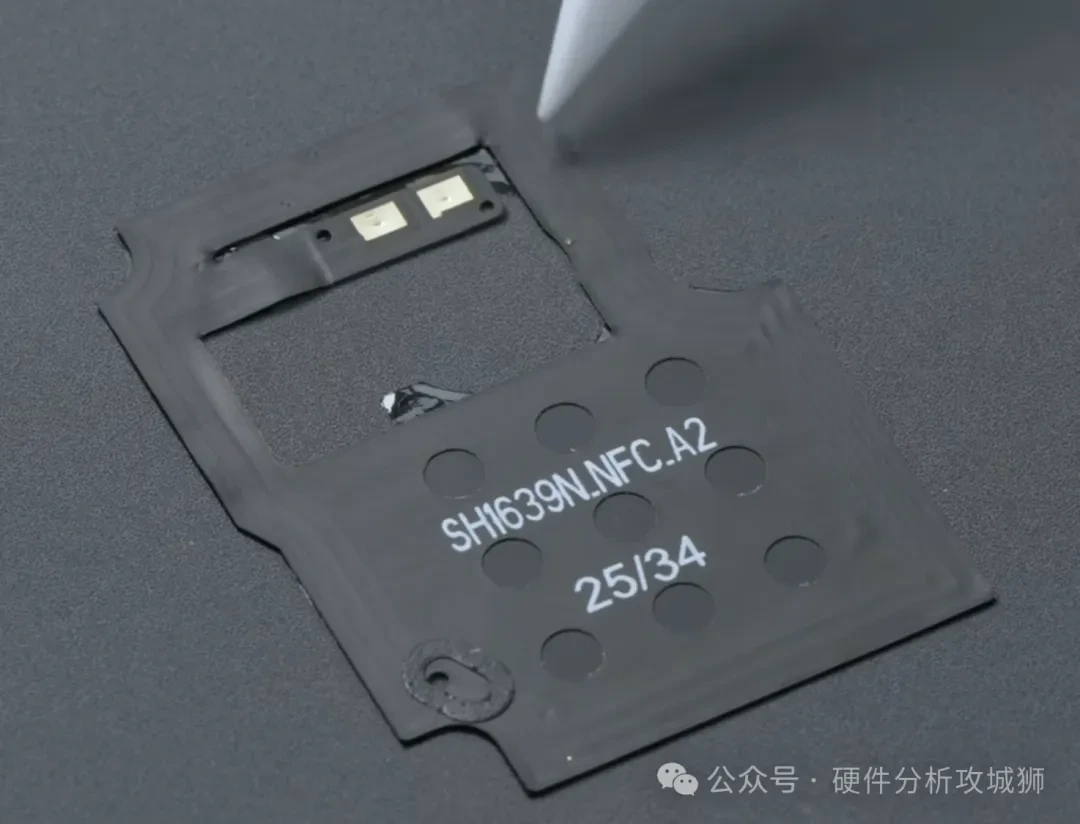

유리 덮개에서 NFC 코일을 제거하면 코일 자체를 더 선명하게 볼 수 있습니다.

NFC 코일은 금속 접점을 통해 마더보드의 금속 스프링에 연결되어 있습니다.

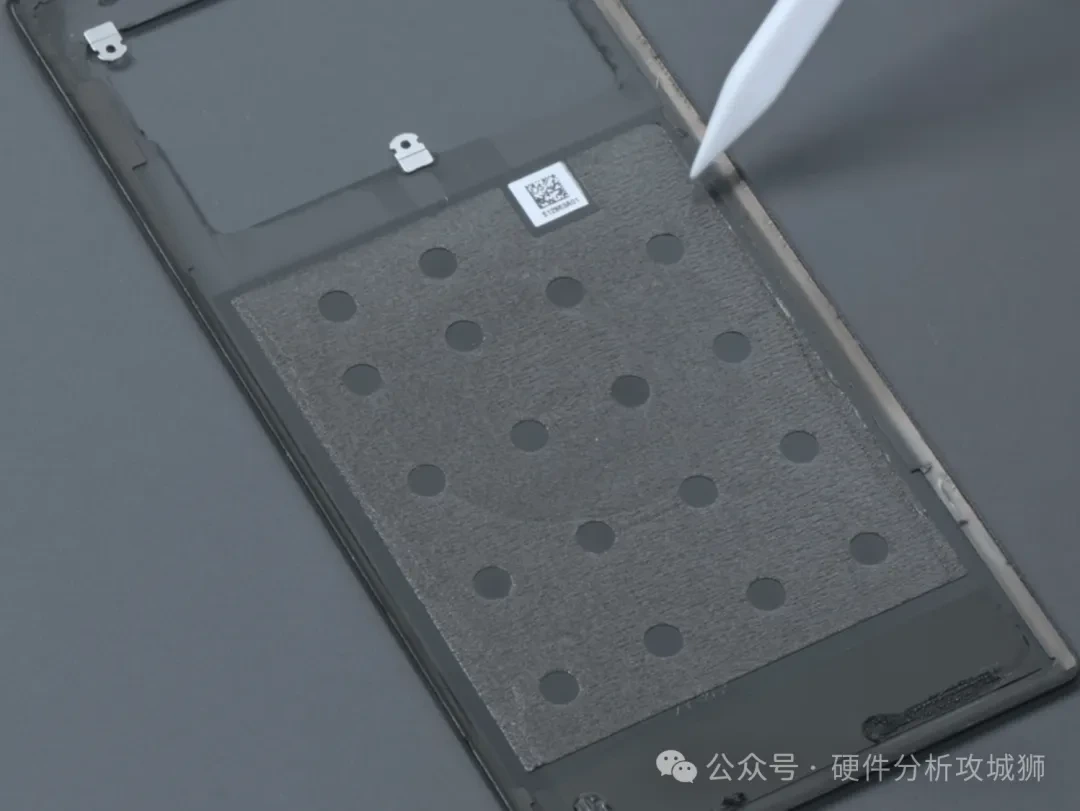

배터리 부분의 뒷면 덮개 안쪽에 큰 스펀지 조각을 붙여 틈새를 메웠습니다.

메인보드를 더 분해해 보니 배터리가 방열 필름과 무선 충전 코일로 덮여 있었고, 방열 필름은 보조 기판까지 이어져 있는 것이 확인되었습니다.

일반 접착제 외에도, 뒷면 커버 안쪽에는 여러 겹의 접착제가 도포되어 전체적인 강도와 밀폐성을 향상시킵니다.

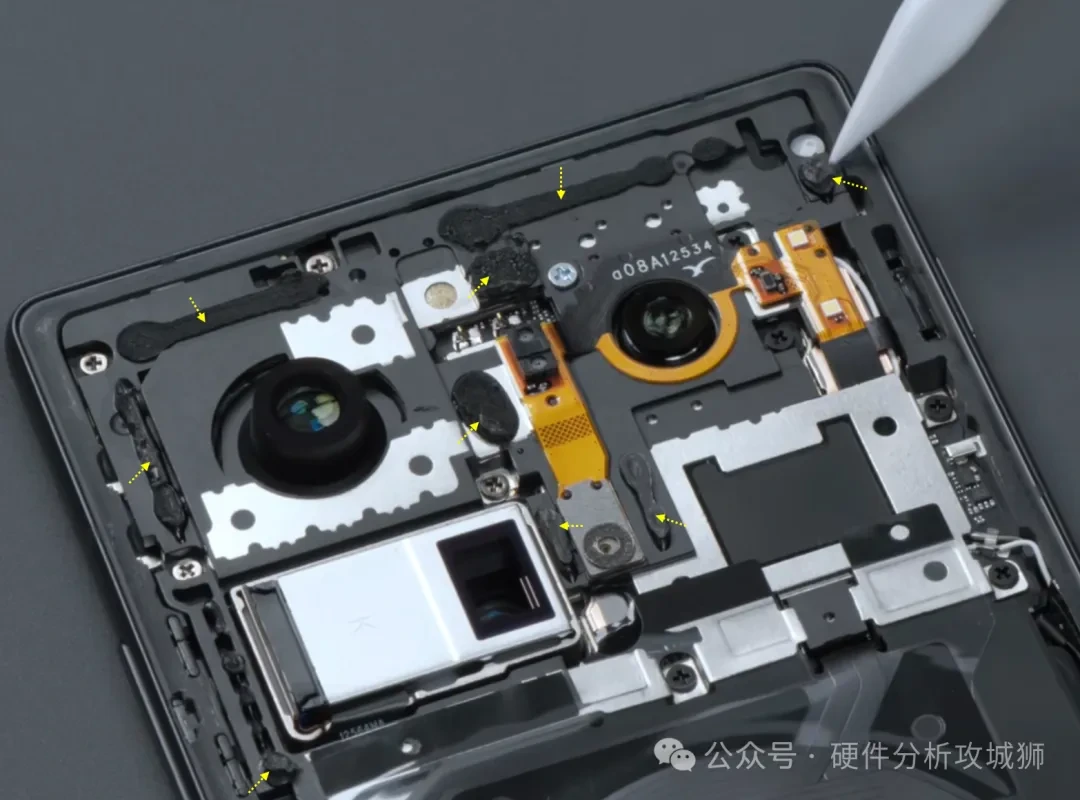

덮개판을 고정하는 나사를 모두 제거하고 덮개판을 분리해 보세요.

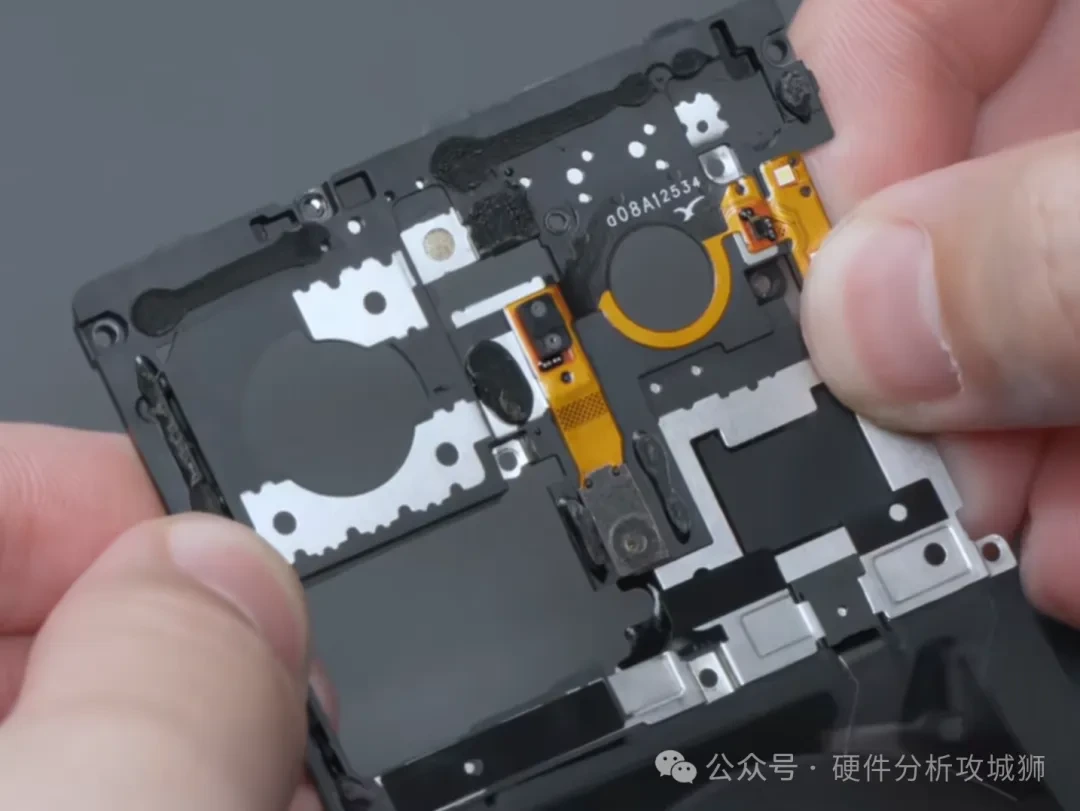

메인보드 커버 뒷면에는 FPC 케이블이 연결되어 있는데, 이 케이블을 분리하면 커버를 제거할 수 있습니다.

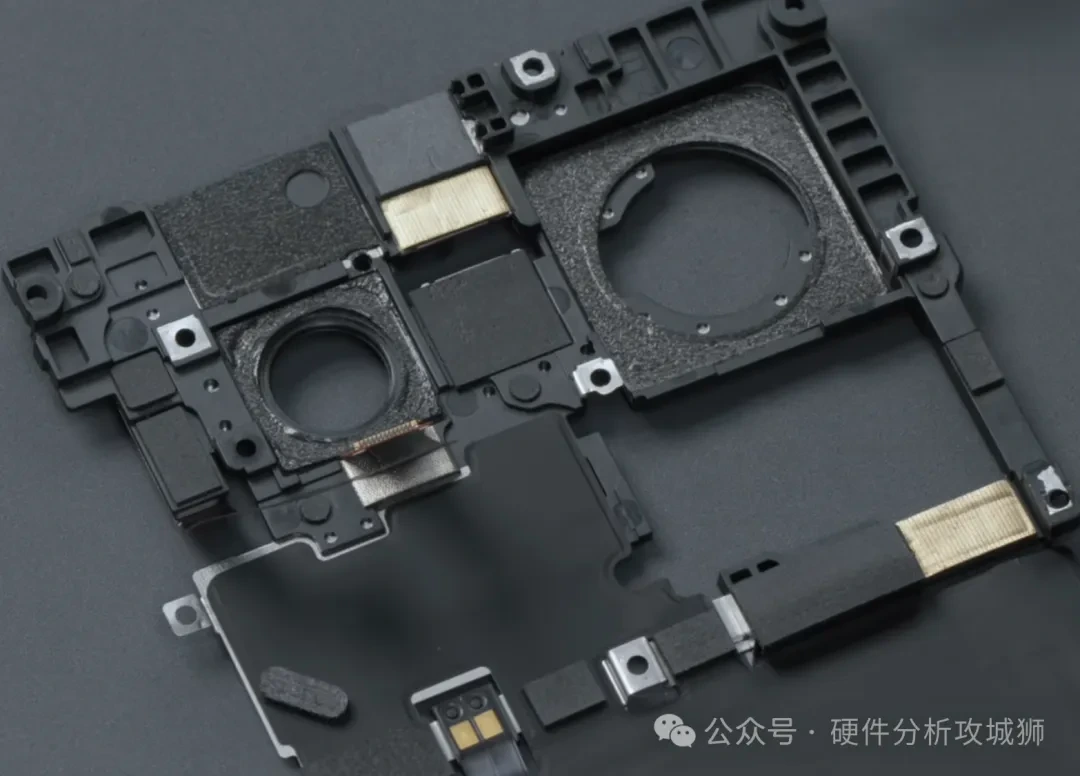

덮개는 금속과 플라스틱으로 만들어졌으며, FPC 케이블이 부착되어 있습니다.

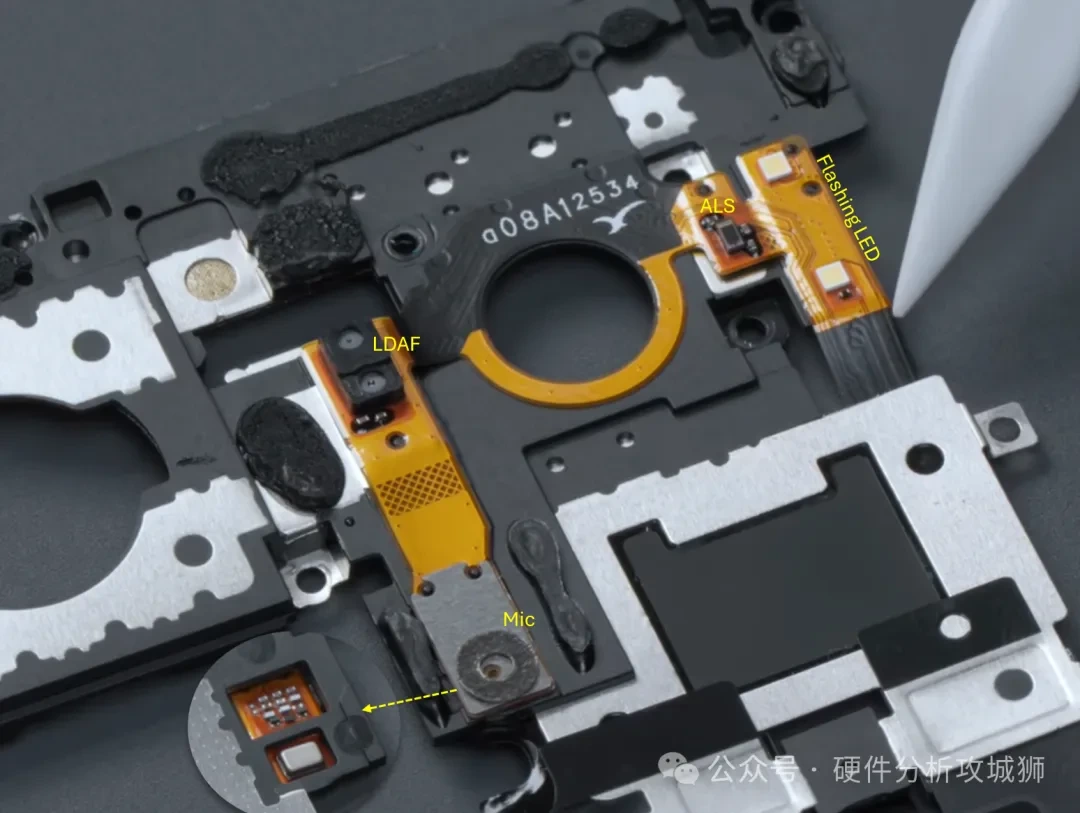

FPC 케이블에는 플래시, 주변광 센서, 레이저 자동 초점 센서 및 후면 마이크와 같은 구성 요소가 통합되어 있습니다.

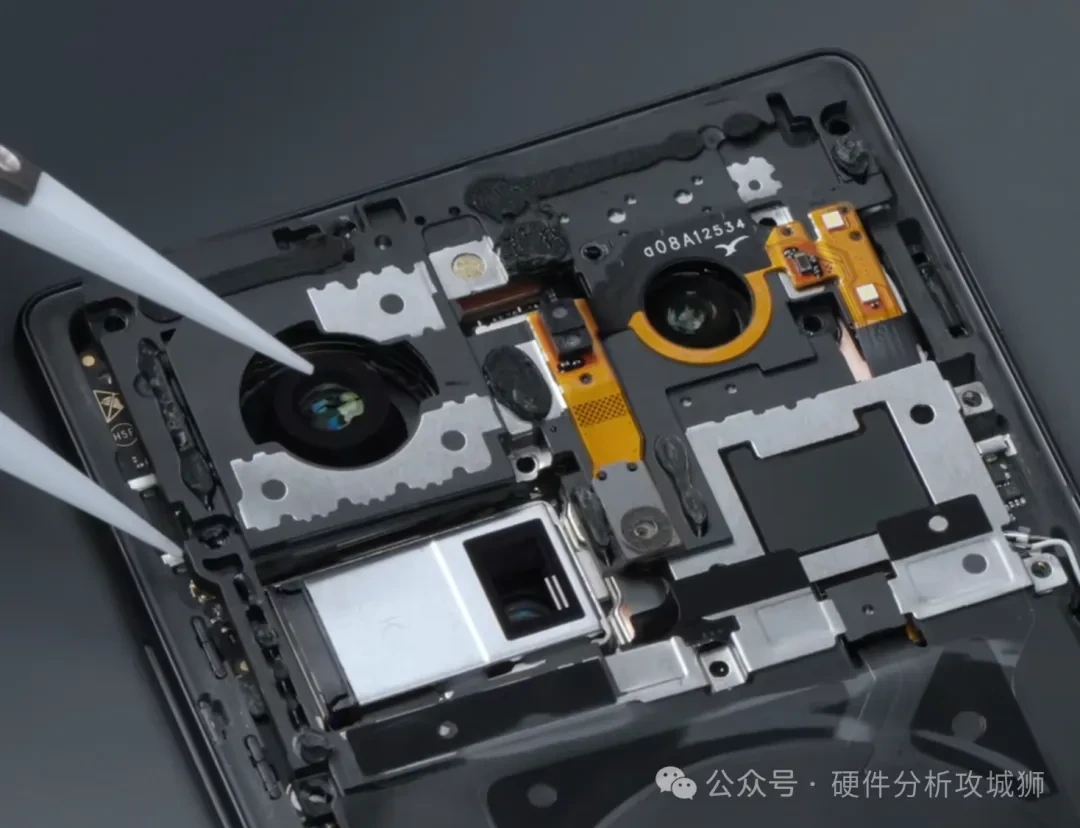

메인보드 커버 안쪽에는 메인 카메라와 초광각 렌즈를 포함한 여러 곳에 압축 폼이 부착되어 있어

커넥터 및 기타 구성 요소를 고정합니다.



배터리와 무선 충전 코일 사이의 방열막은 위쪽으로 뻗어 메인보드의 발열 부위까지 이어집니다.

반응형

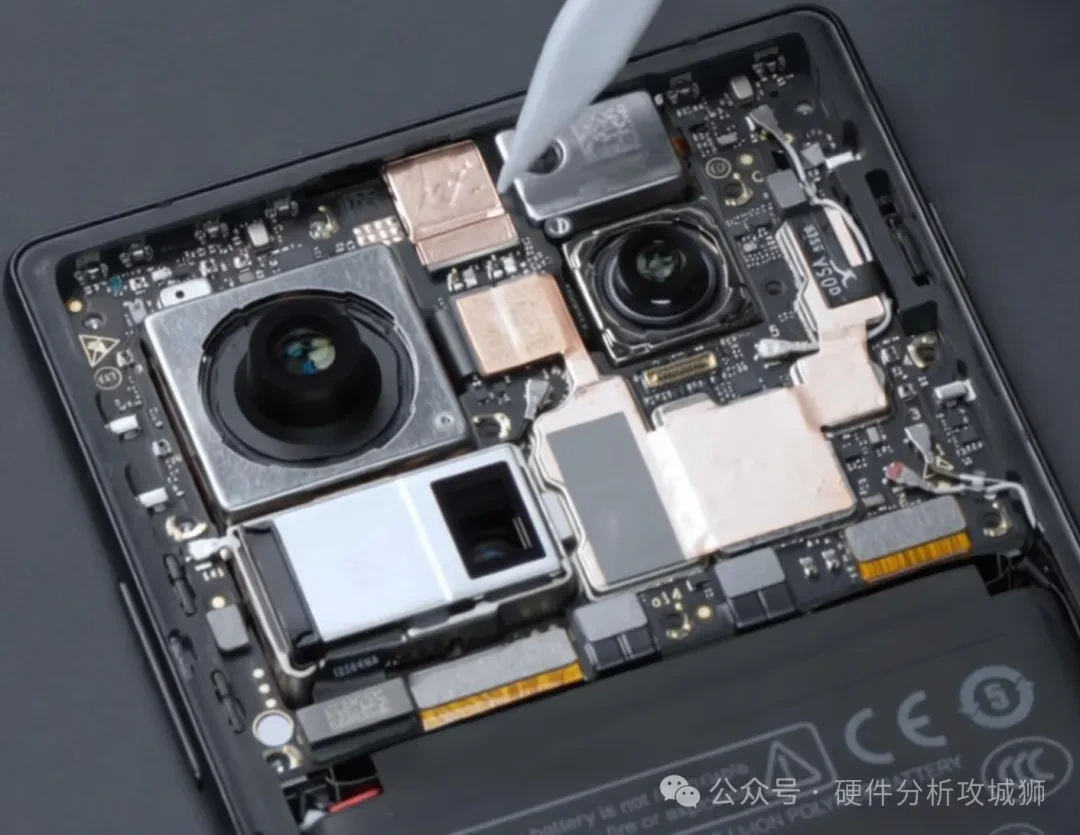

전자기 차폐 및 열 방출을 위해 전면 카메라, 메인 카메라 인터페이스 및 차폐 커버에 구리 호일 층이 부착되어 있습니다.

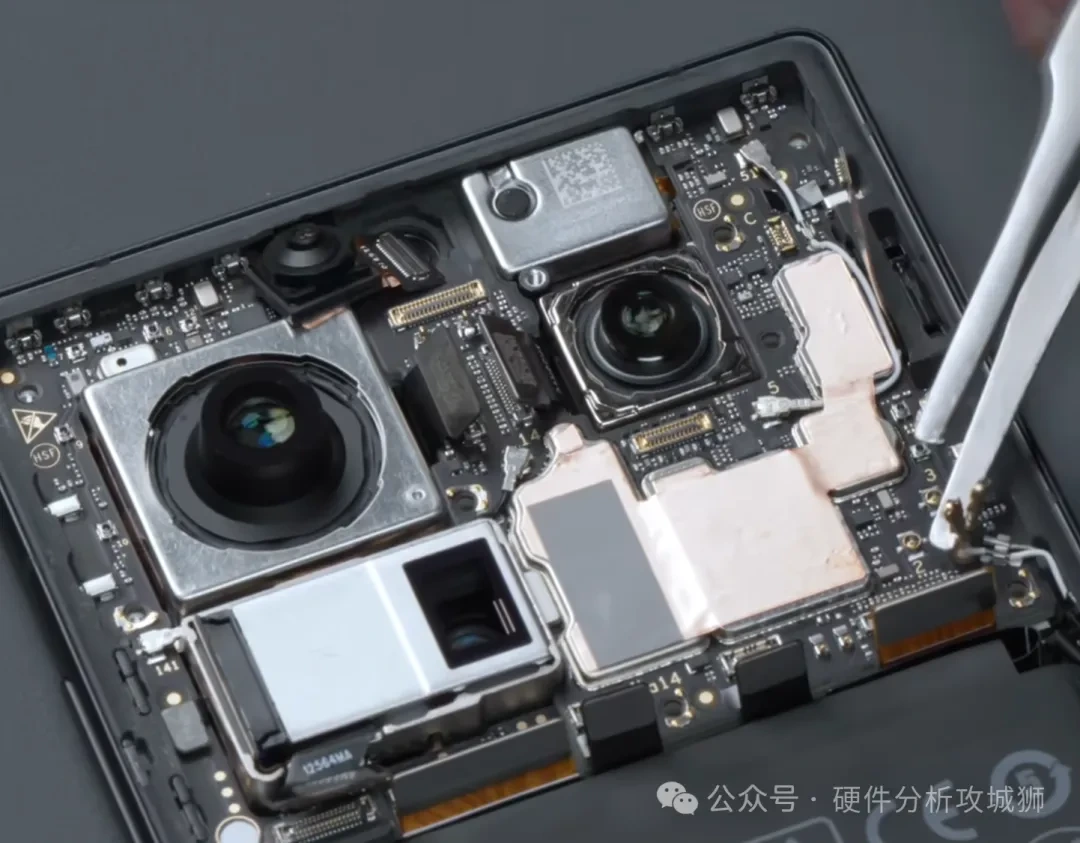

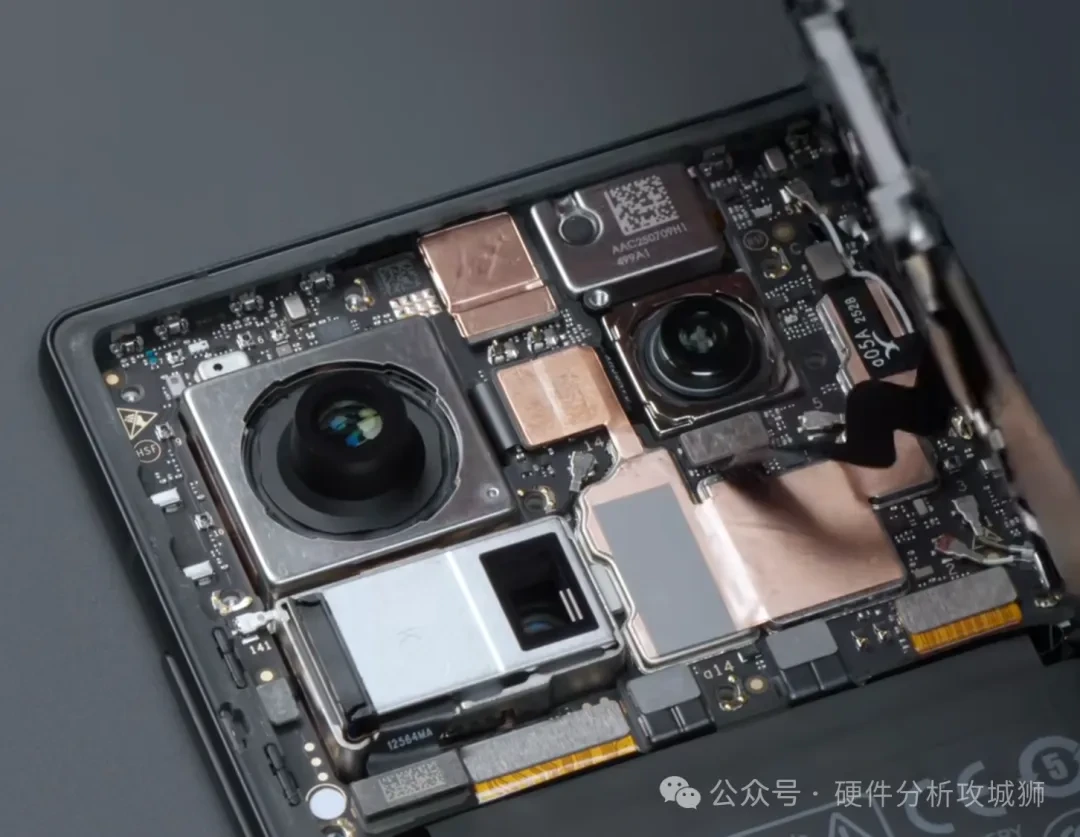

메인보드 영역의 모든 B2B 및 RF 케이블 커넥터를 분리하고 후면 및 전면 카메라에서 모든 렌즈를 제거하십시오.

모든 렌즈 뒷면에는 구리 호일이 부착되어 있습니다.

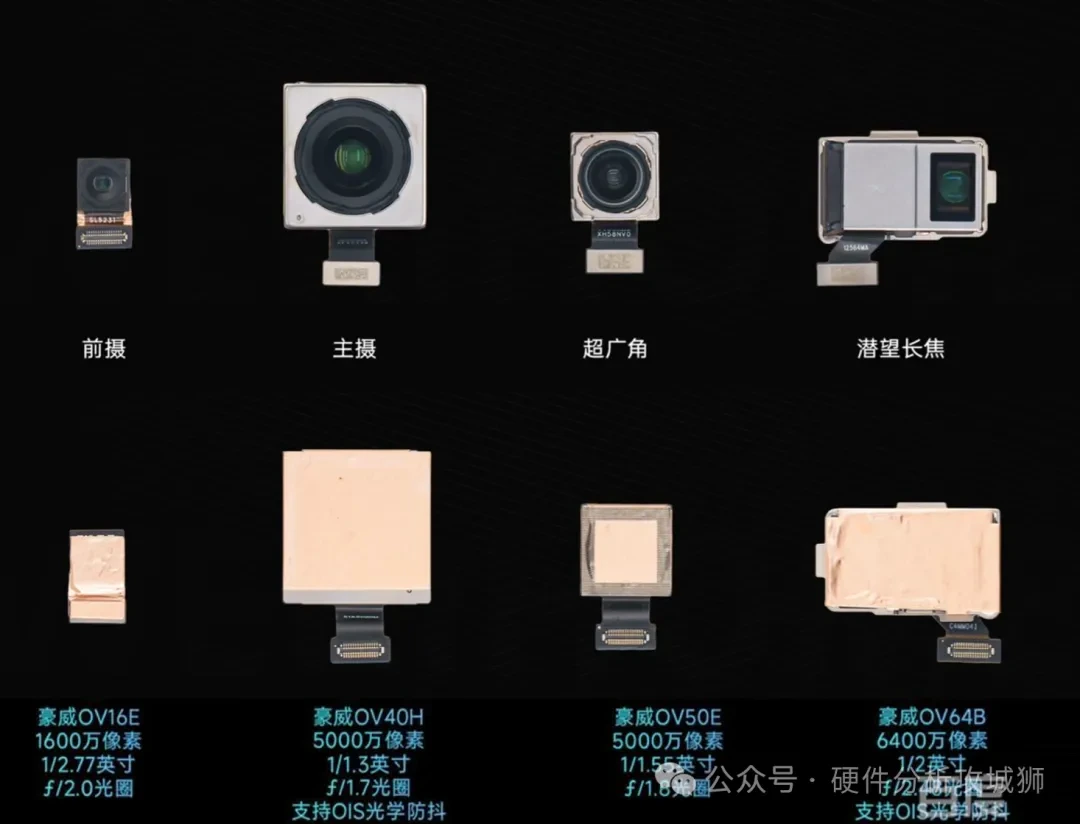

Z80 Ultra 의 트리플 후면 카메라 구성은 기본적인 촬영에는 충분합니다.

50MP 메인 카메라 , 50MP 초광각 렌즈, 64MP 잠망경식 망원 렌즈에 사용된 센서는 모두 옴니비전(OmniVision) 제품입니다 .

일상적인 촬영에서는 어떤 렌즈를 사용할지 고민할 필요가 없습니다.

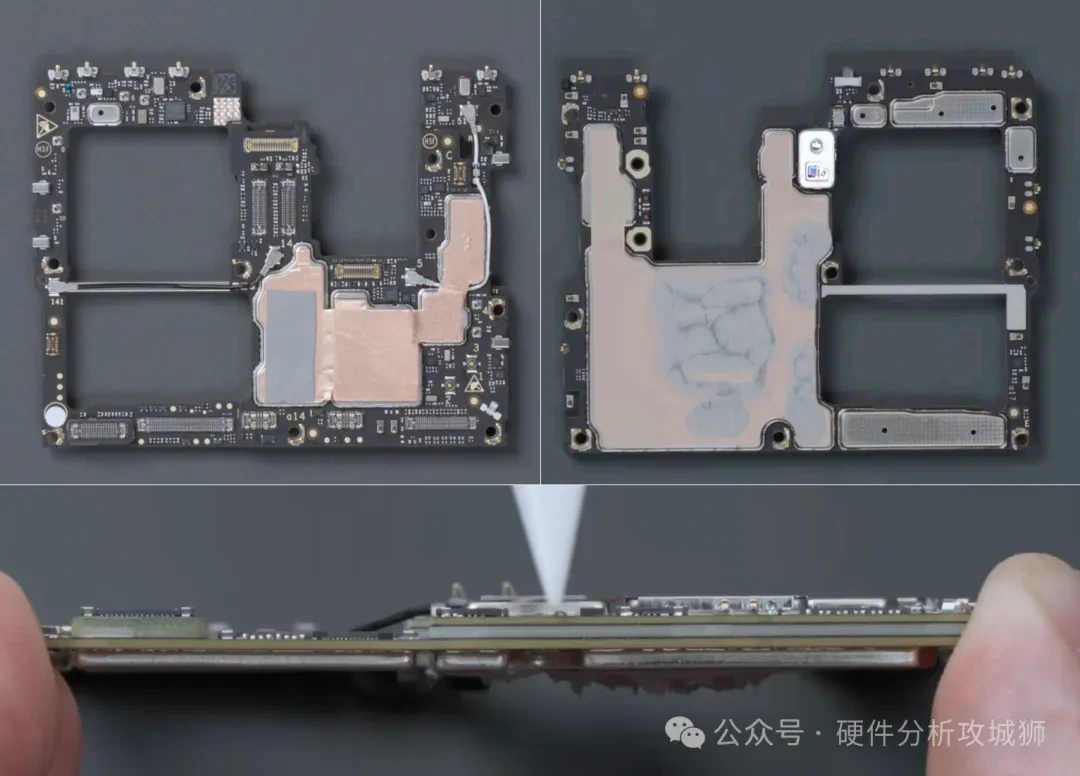

마더보드를 더 분리해 보면 이중 레이어 적층 구조를 채택하고 있음을 알 수 있습니다.

메인보드는 메인 카메라를 포함한 세 개의 렌즈 주변이 비어있는 구조로 되어 있으며,

약한 부분에는 보강재를 덧대어 강도를 높였습니다.

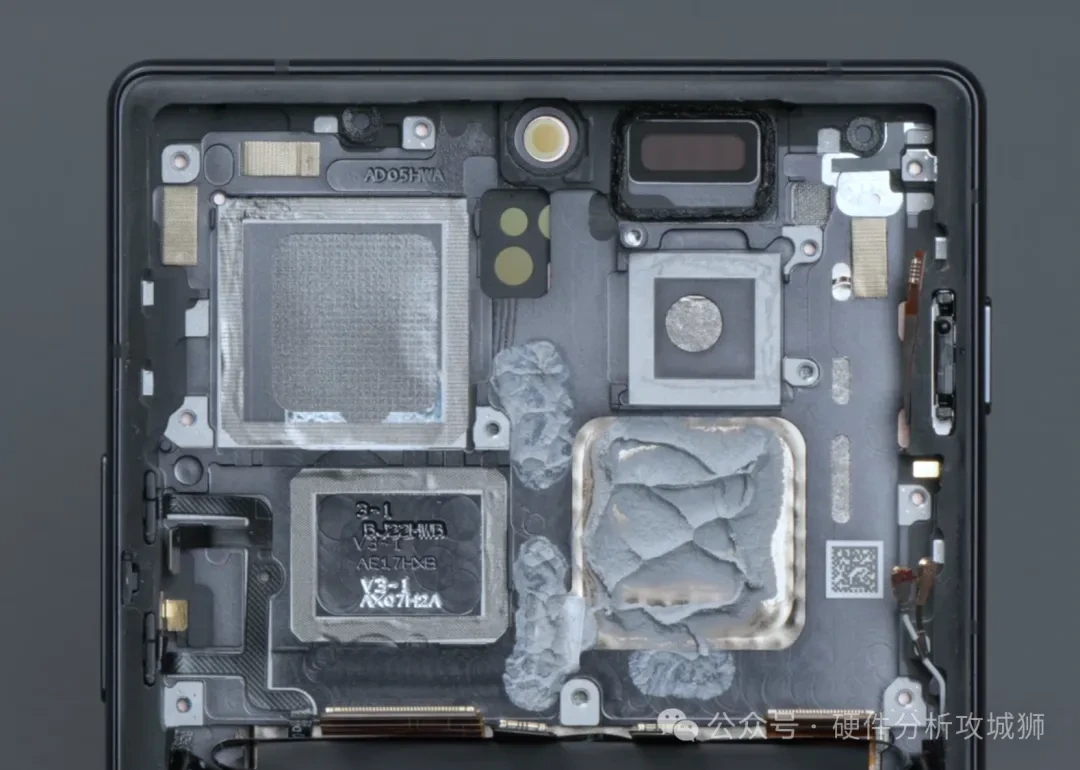

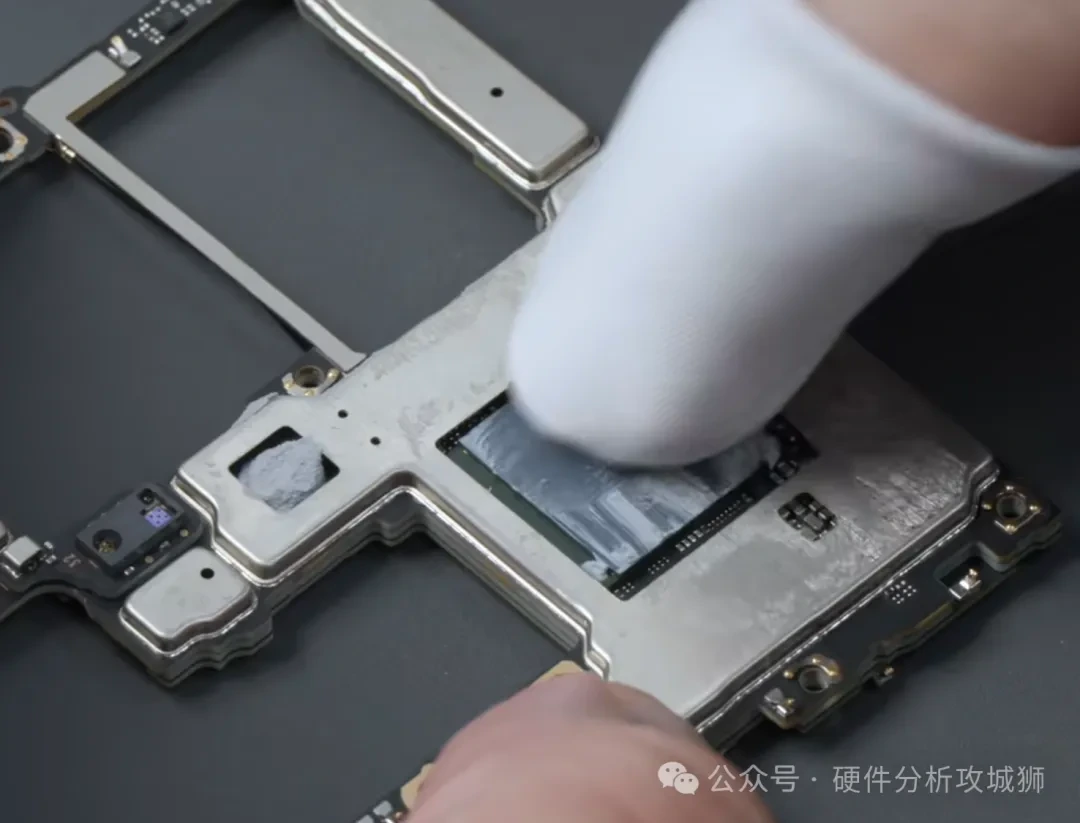

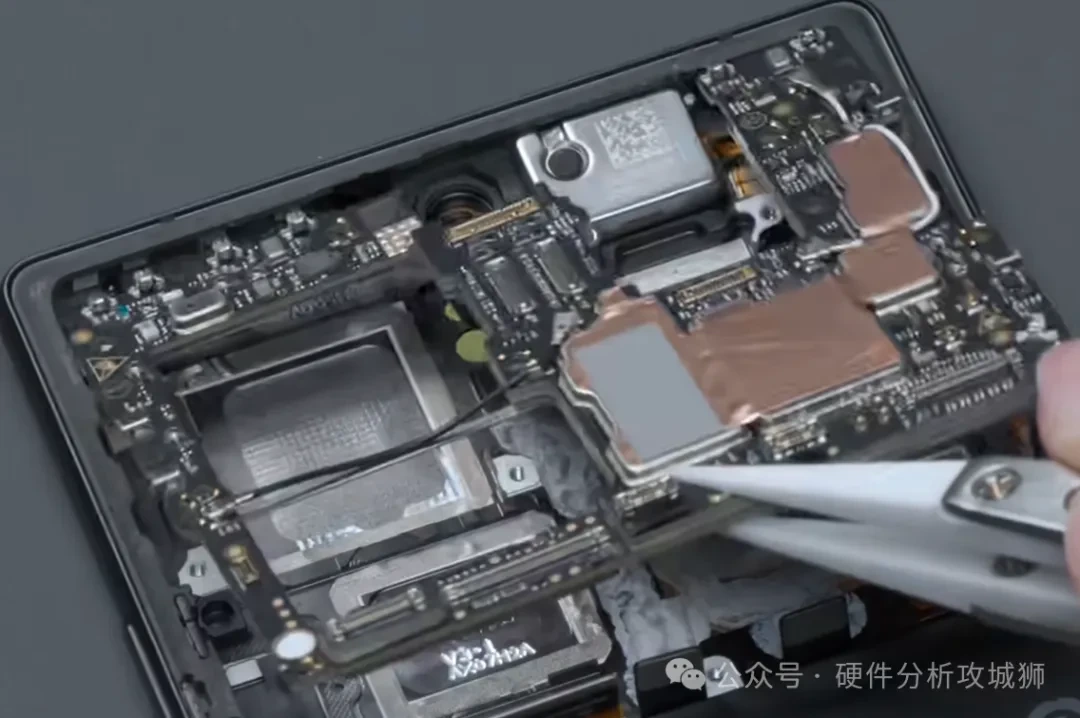

차폐 프레임 양쪽의 구리 호일을 제거하고 프로세서 영역에서 서멀 페이스트를 깨끗이 닦아냅니다.

히트건으로 차폐 프레임을 제거하면 마더보드의 부품들을 명확하게 볼 수 있습니다.

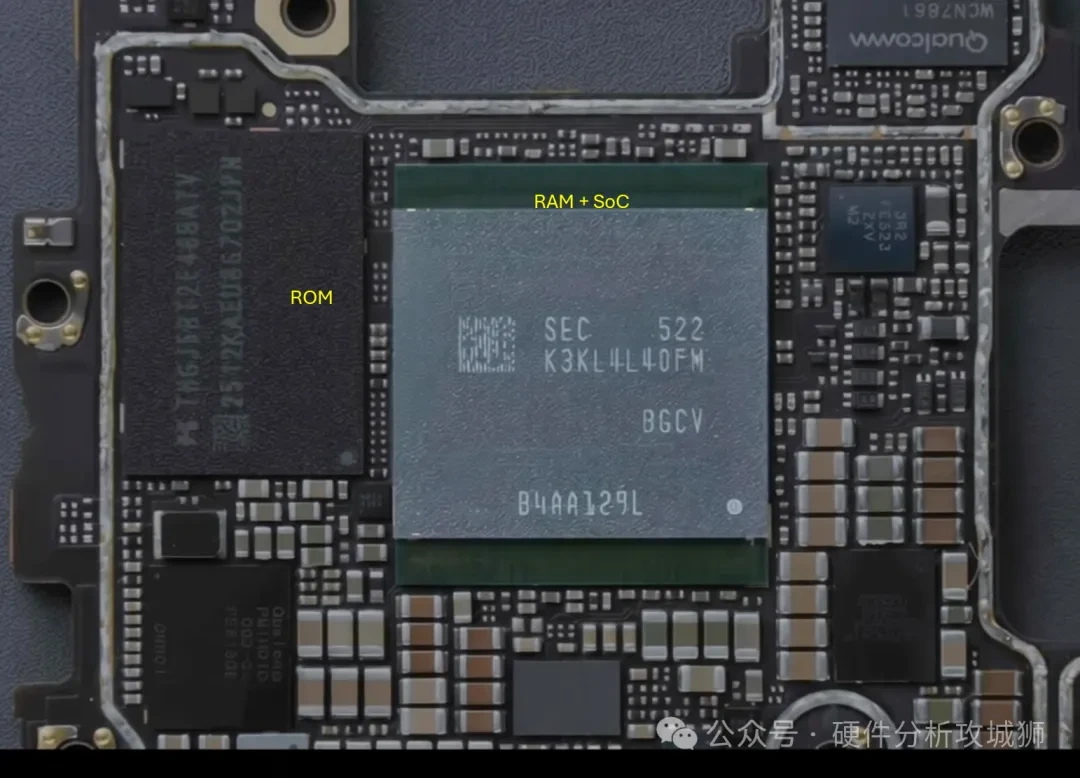

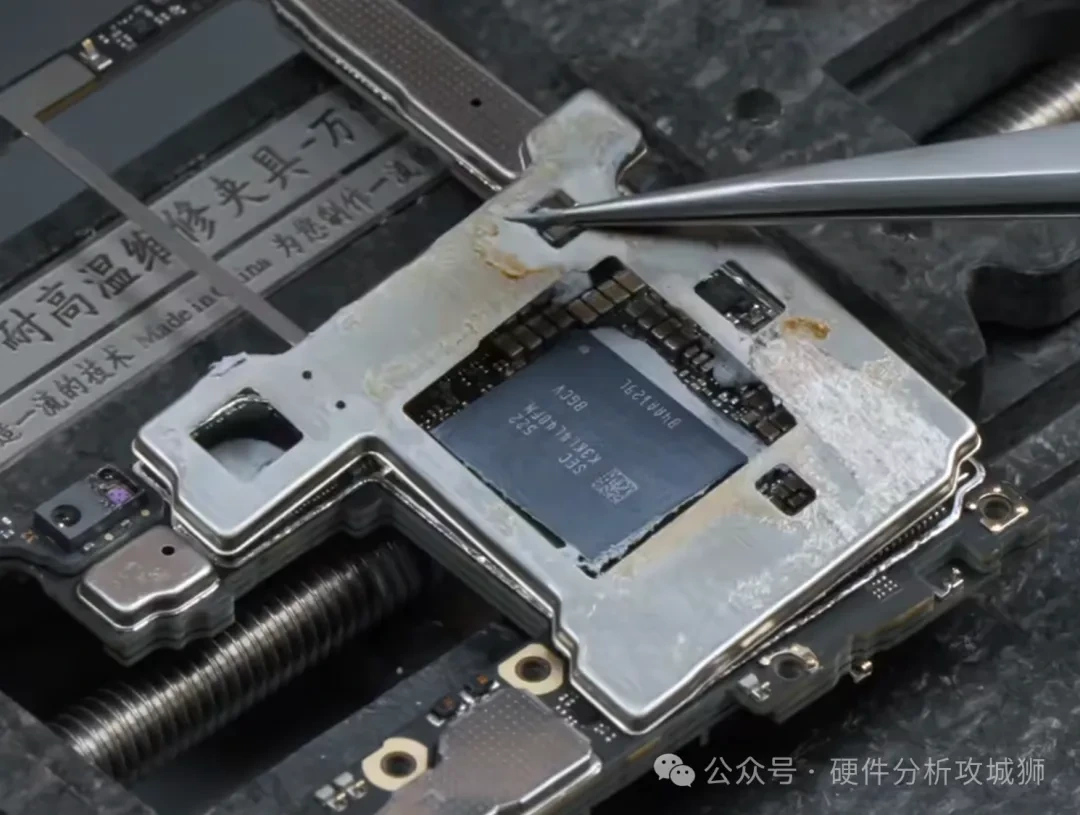

이 기기는 삼성의 LPDDR5X RAM 과 Kioxia 의 UFS4.1 플래시 스토리지를 사용하며 , RAM 아래에는 Z80 Ultra 에 탑재된 퀄컴의 플래그십 5세대 스냅드래곤 8 울트라 프로세서가 있습니다.

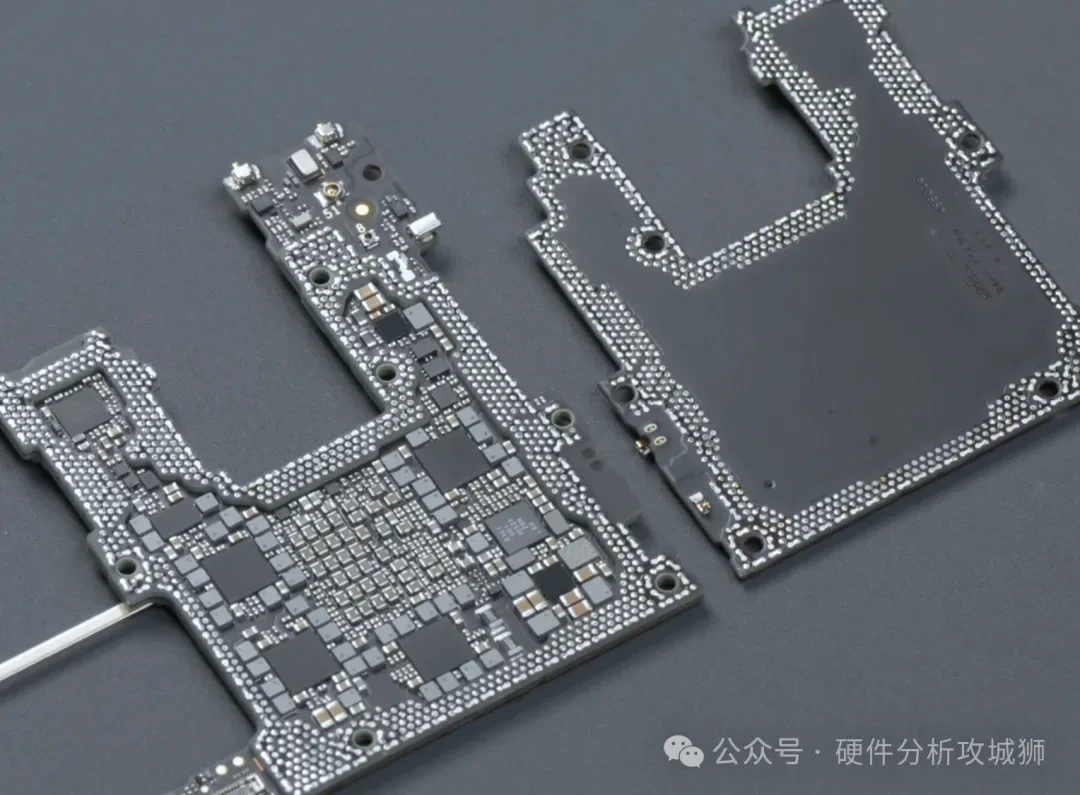

적층 패널을 가열하고 바람을 불어넣어 보면 내부에 추가적인 열전도성 물질이 없다는 것을 알 수 있습니다.

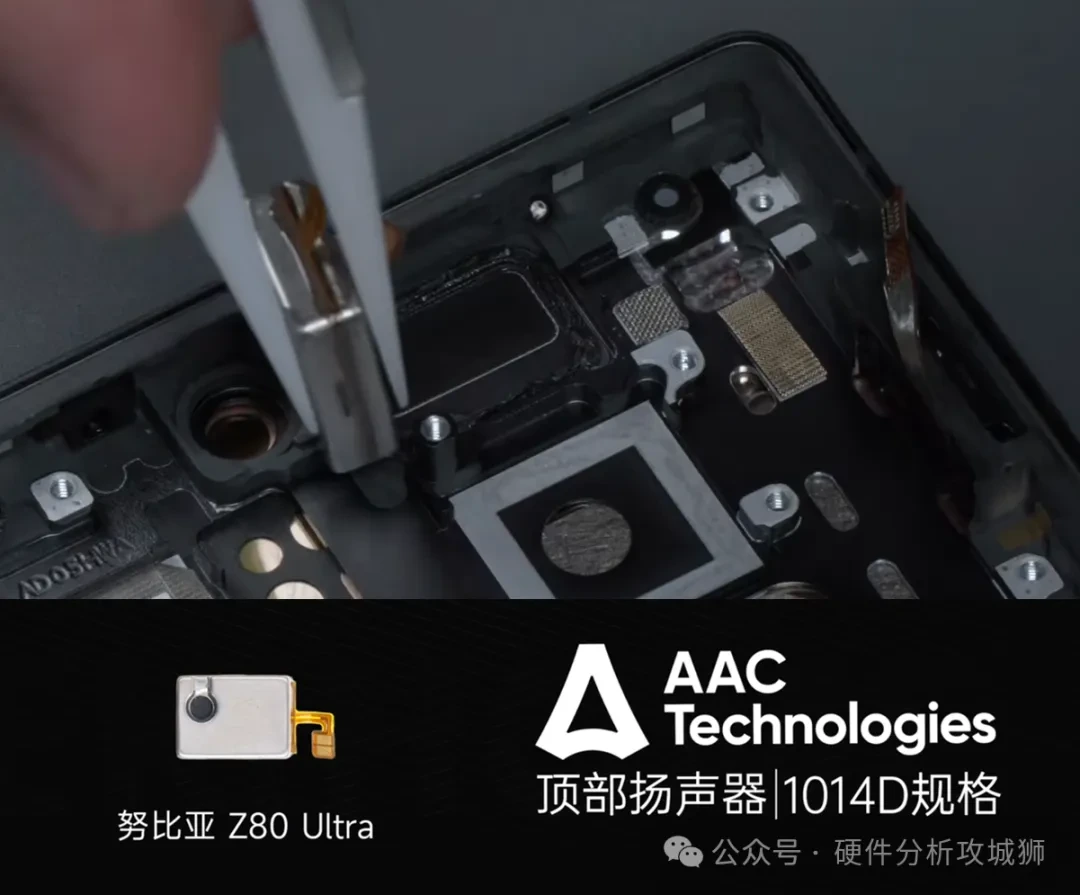

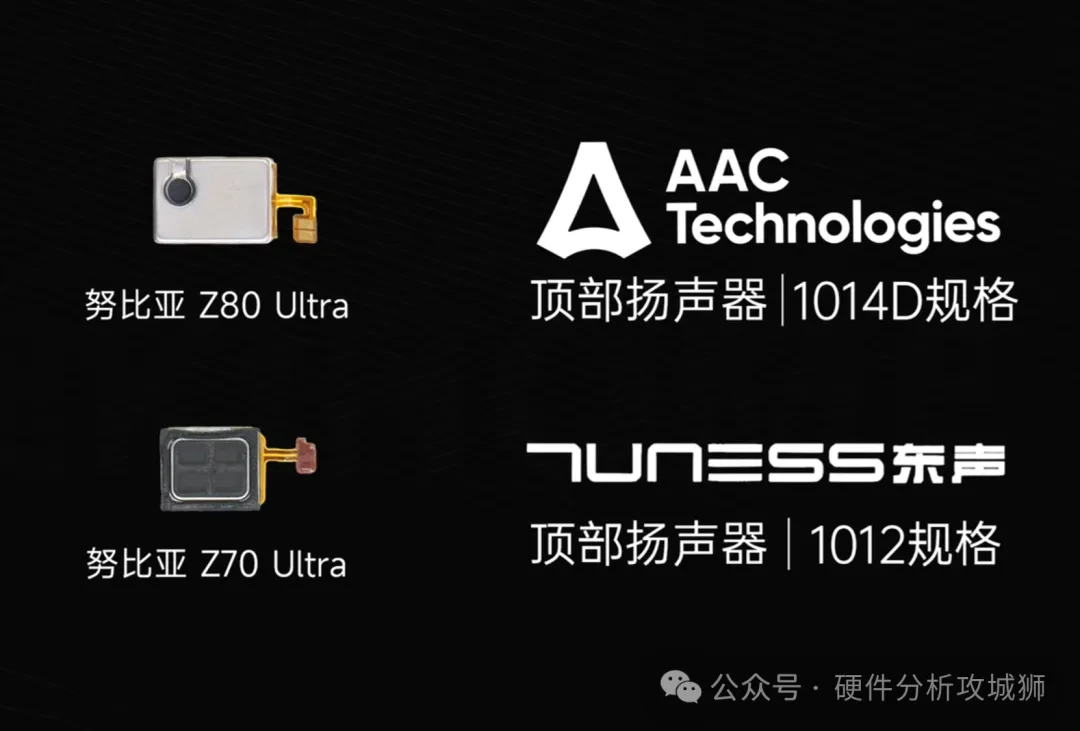

상단 스피커 인 전체 금속 인클로저의 1014D는 제거되었으며 AAC Technologies 제품입니다.

Z80 Ultra 의 상단 스피커는 이전 모델에 사용된 동성 1012 표준 패키지 보다 훨씬 강력합니다.

메인보드 후면의 미드프레임에는 메인 카메라와 SoC 영역에 컷아웃 디자인이 적용되어 있지만, 메인 카메라는 VC 방열판과 완전히 접촉할 수 있도록 완전히 잘려 있지는 않습니다.

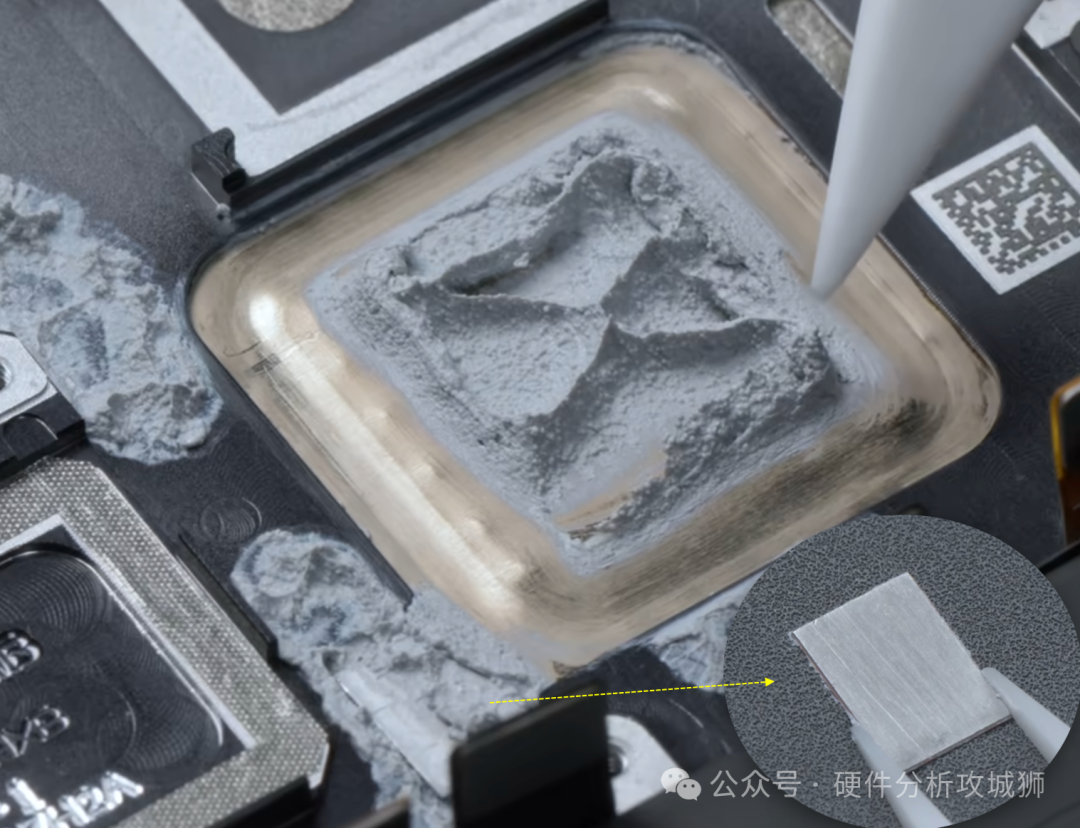

SoC 영역의 증기 챔버는 보다 효율적인 열 방출을 위해 돌출형 디자인을 채택했으며, 충전 중 발생하는 열 문제를 해결하기 위해 SoC의 좌측 하단 모서리에 복합 액체 금속판을 배치했습니다.

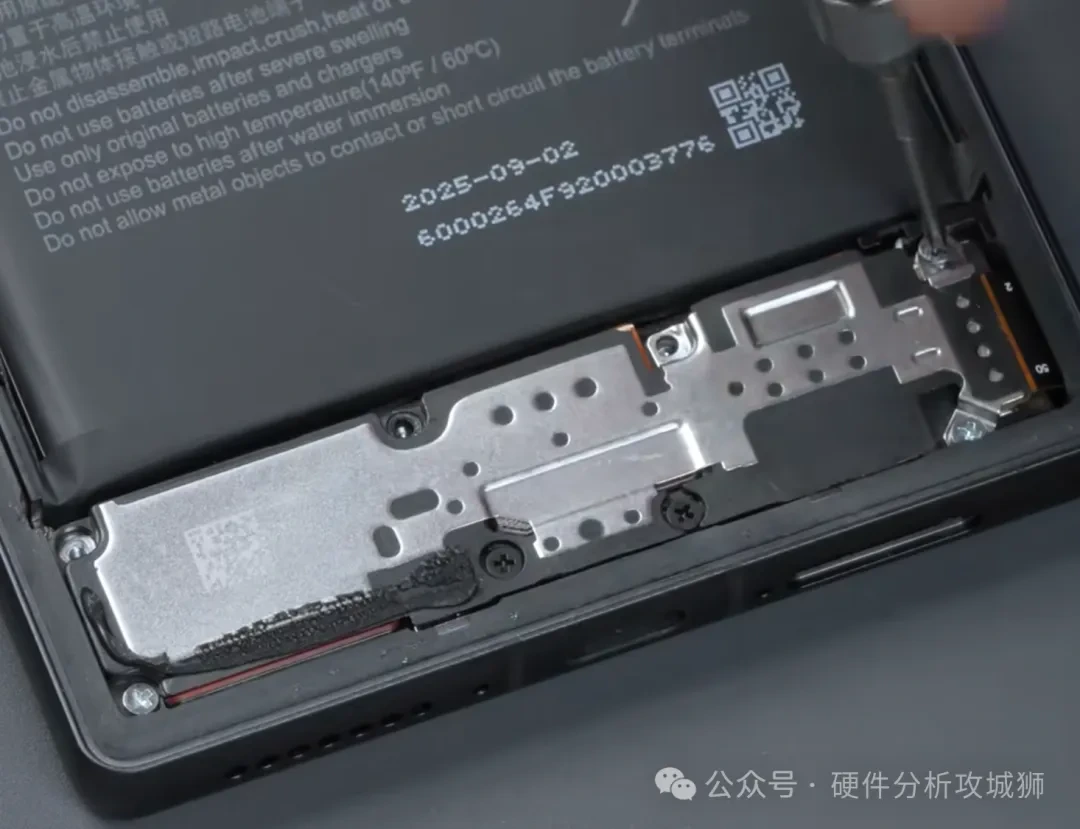

USB-C 보조 기판을 더 분해하려면 먼저 덮개에 있는 모든 나사를 풀어주세요.

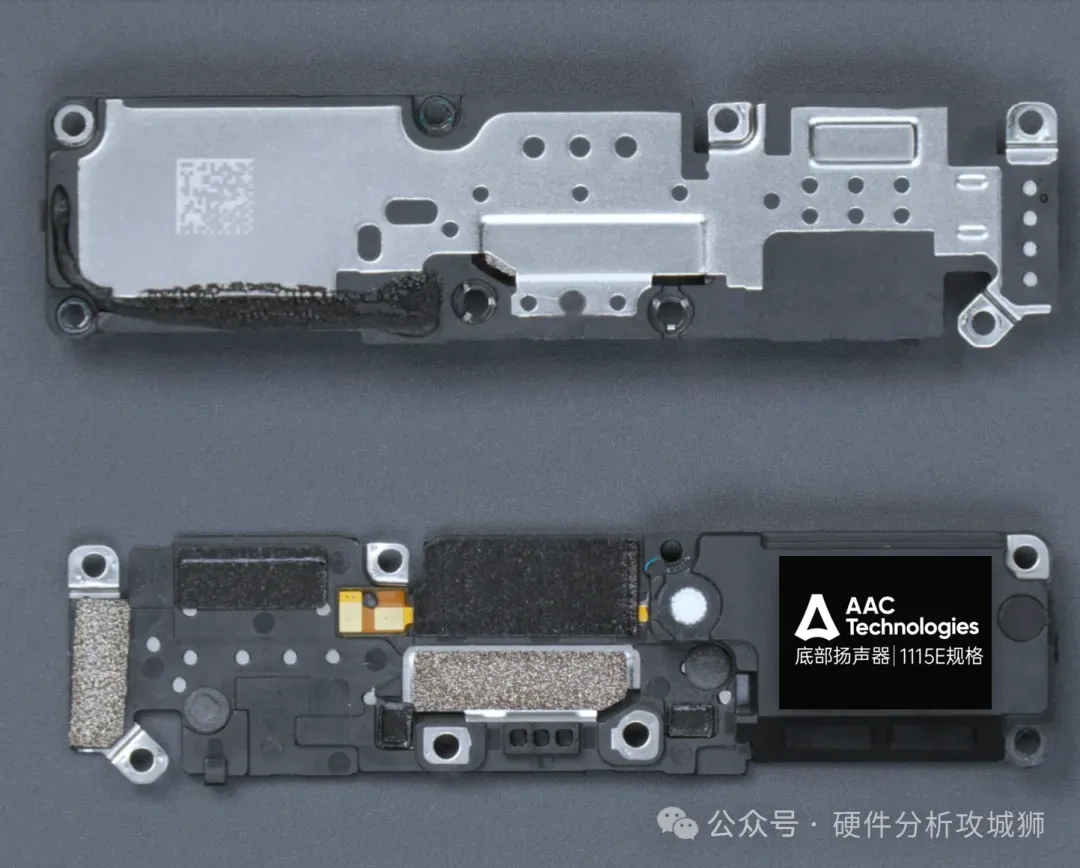

커버는 금속과 플라스틱으로 만들어졌으며 하단에 스피커가 내장되어 있습니다. 이 스피커는 AAC Technologies 사의 풀캐비티 디자인 1115E 모델 입니다.

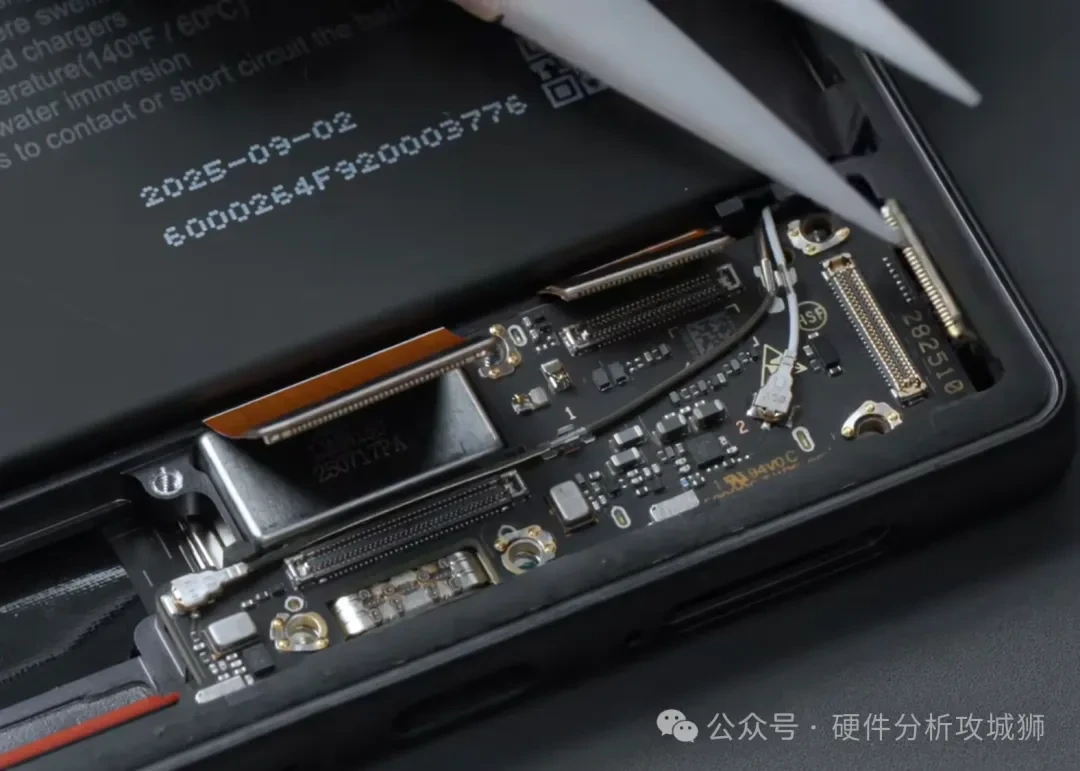

보조 보드의 모든 포트를 분리하면 USB-C 보조 보드를 완전히 제거할 수 있습니다.

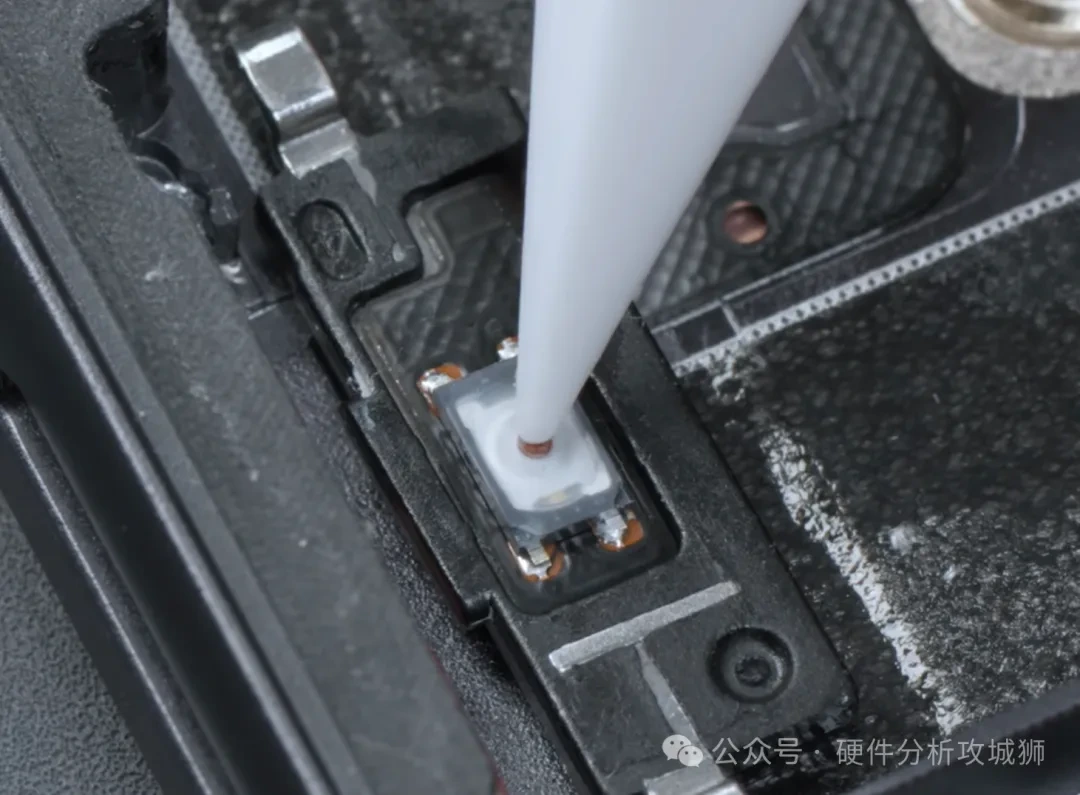

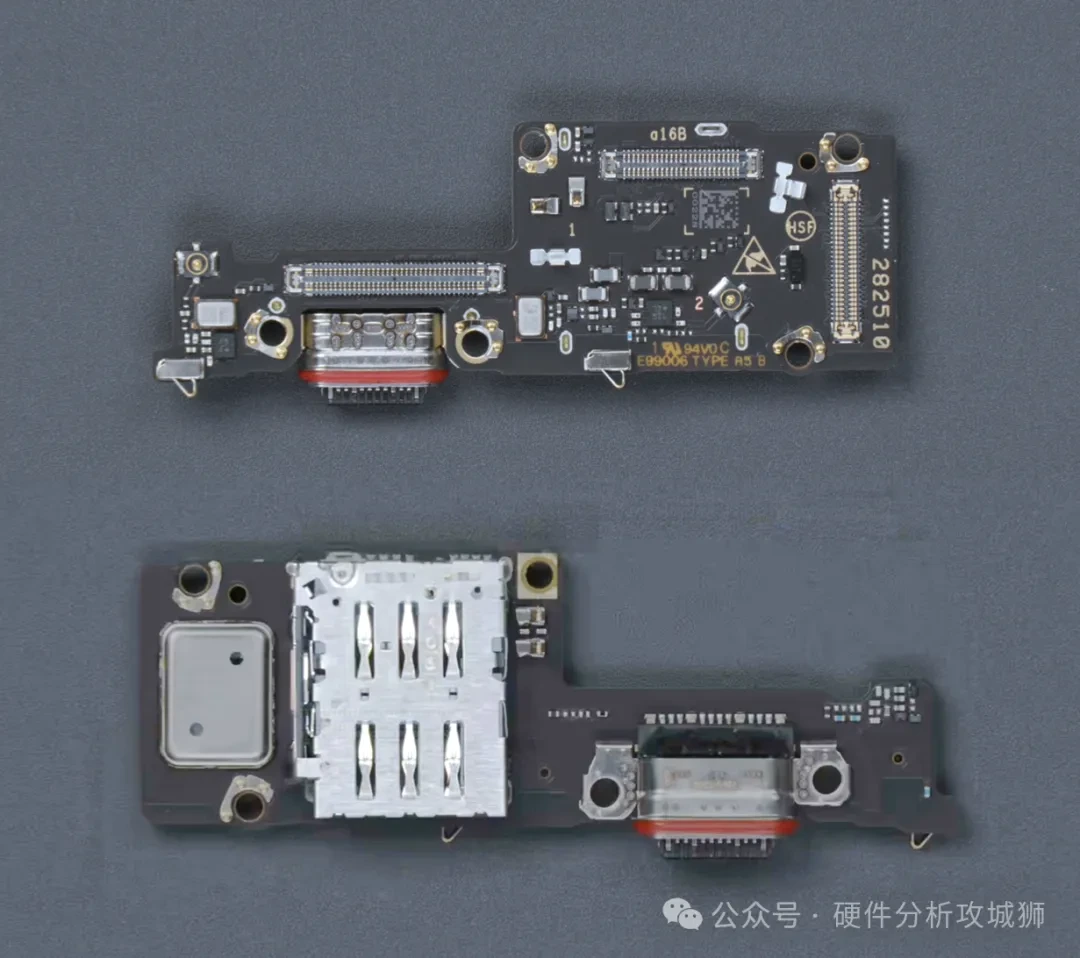

USB-C 보조 기판에는 SIM 카드 슬롯과 하단에 장착된 마이크가 통합되어 있는데, 하단에 마이크가 두 개나 있는 것은 다소 특이한 점입니다.

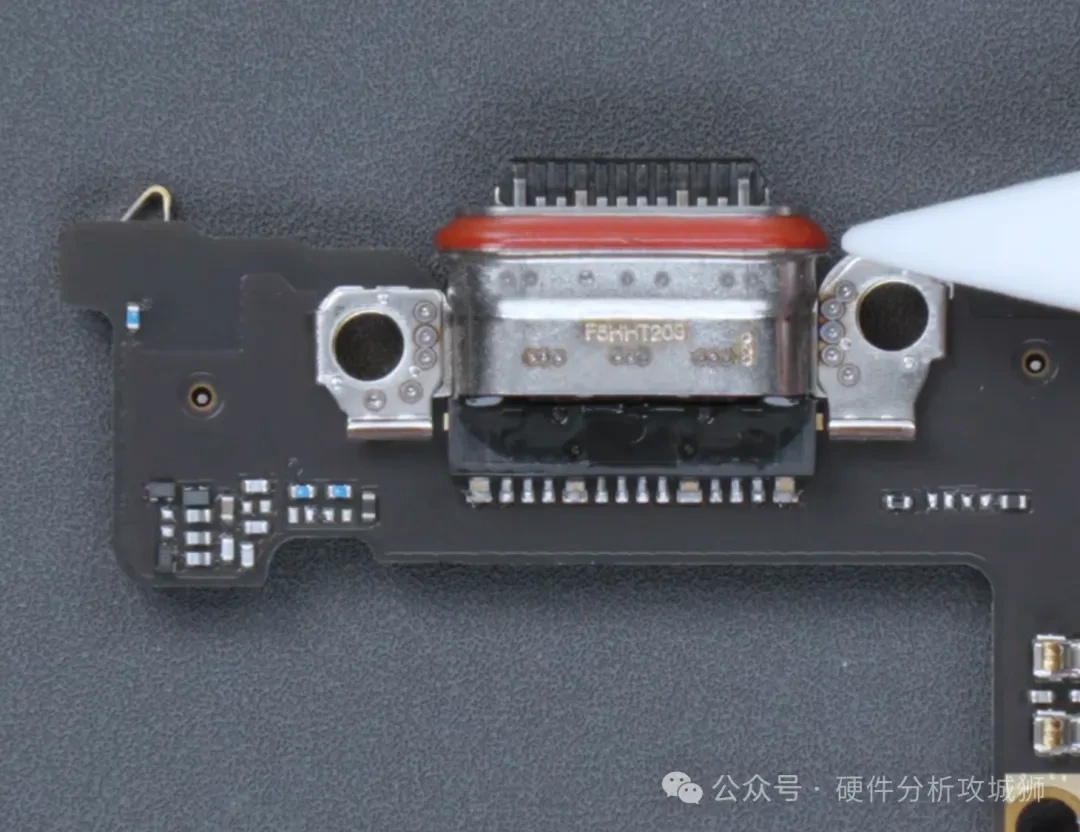

USB-C 포트는 내부에 방수 고무 링이 장착되어 있으며, USB 3.2G 규격을 지원하고 DP 비디오 출력을 지원합니다.

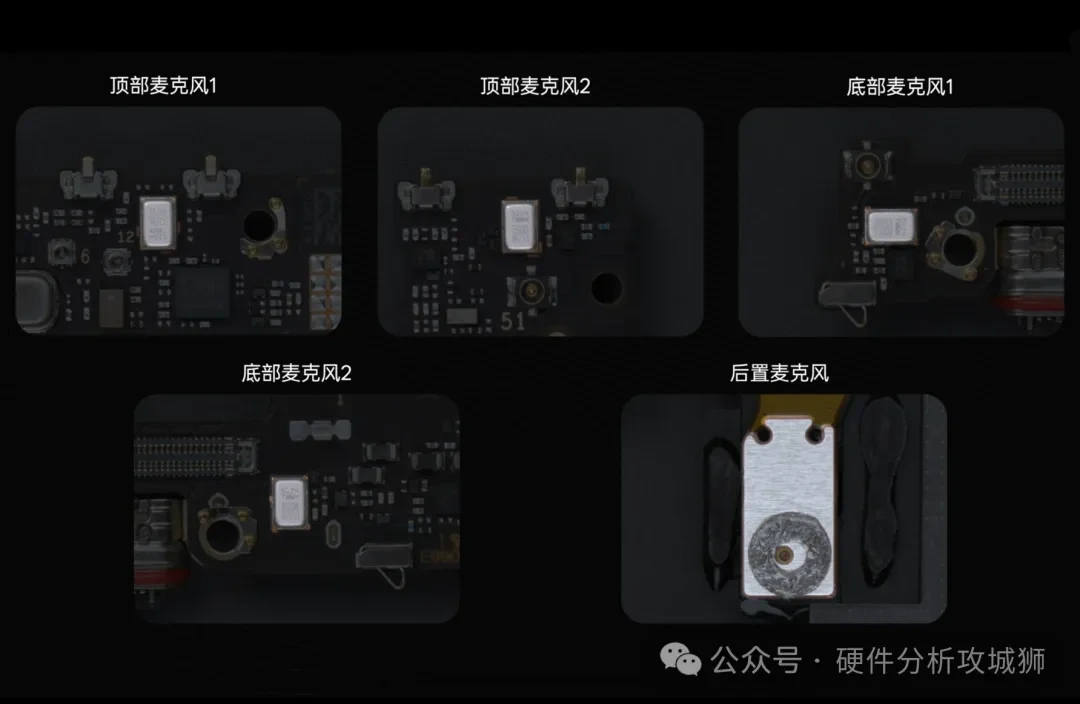

누비아 Z80 울트라는 이전 모델의 마이크 2개에서 5개로 늘려 최근 몇 년 동안 가장 많은 마이크를 탑재한 스마트폰이 되었습니다.

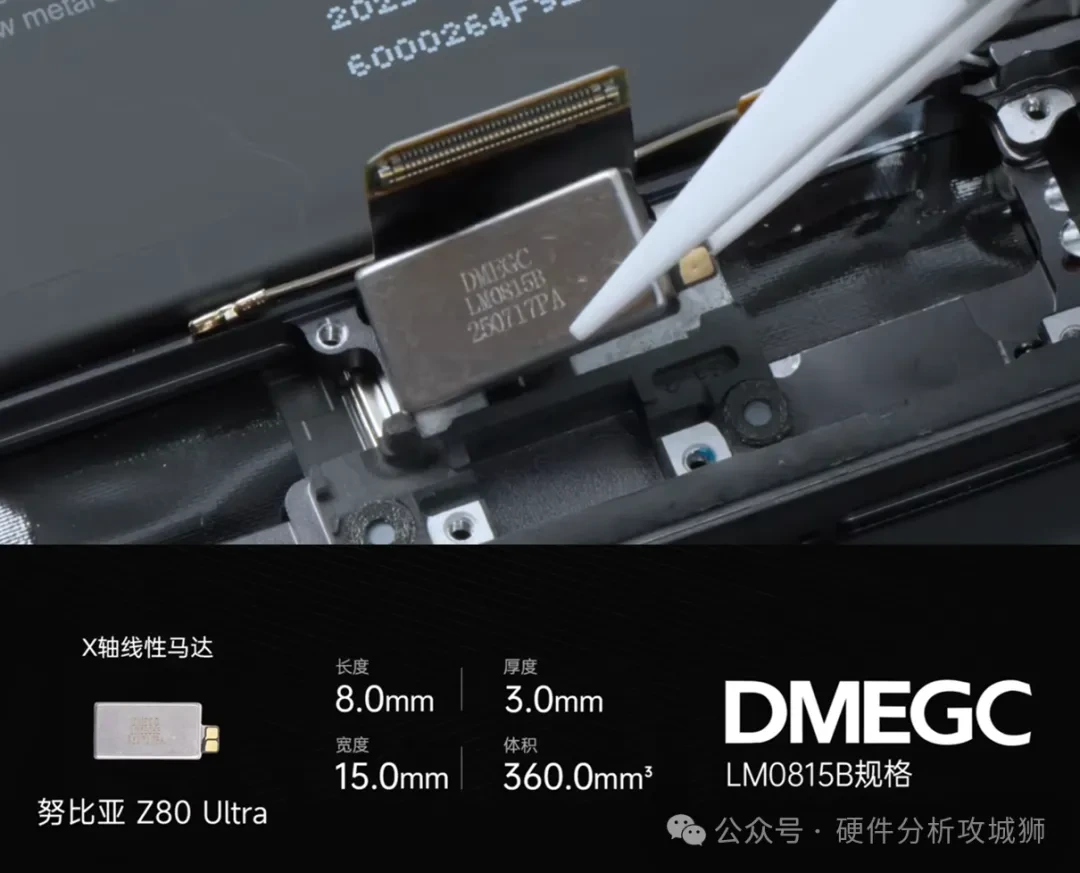

DMEGC Hengdian Dongci 에서 X축 선형 모터(사양 LM0815B) 를 분리하십시오.

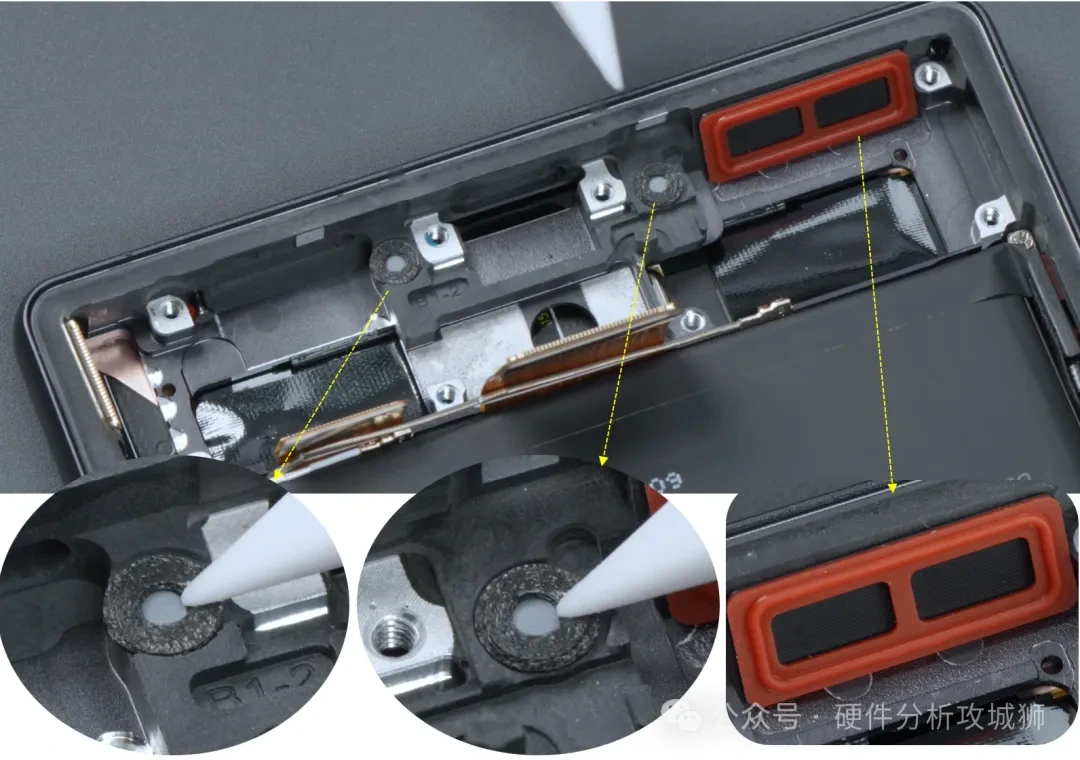

보조 기판 뒤쪽의 중간 프레임에는 폼과 방수 투습막이 부착되어 있으며, 하단의 두 개의 마이크 음공에는 방수 고무 링과 미세 먼지 방지망이 장착되어 보호됩니다.

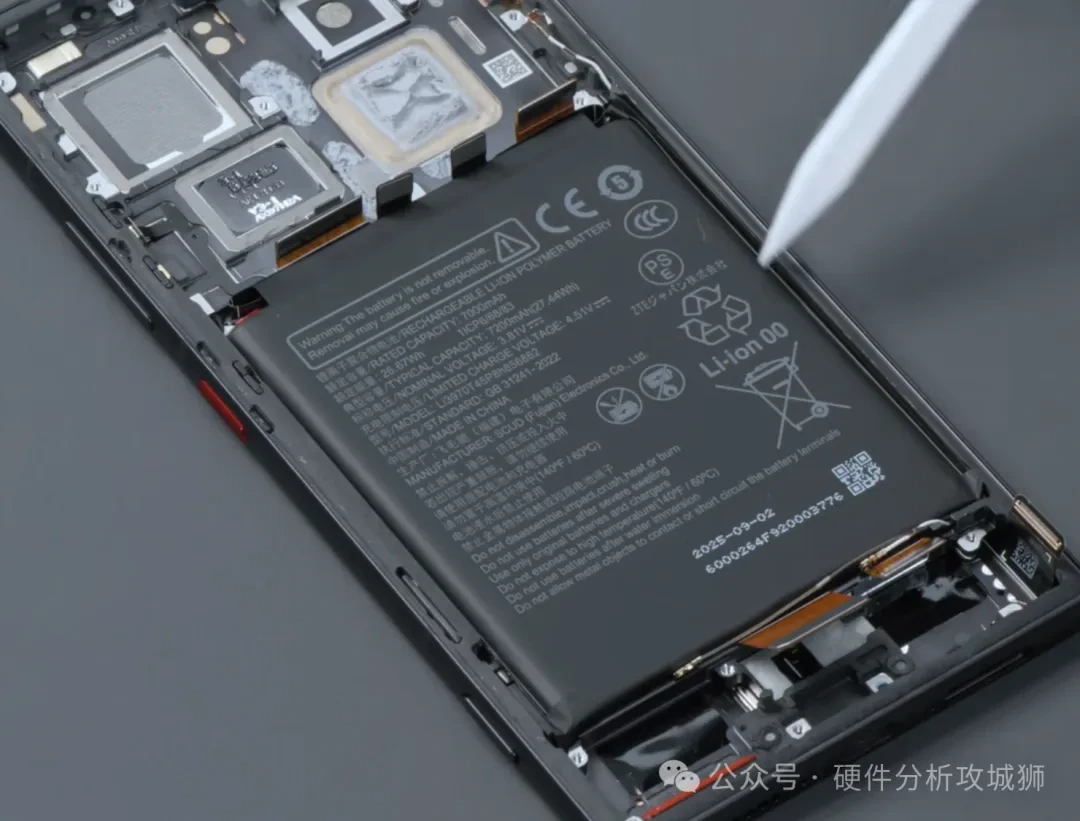

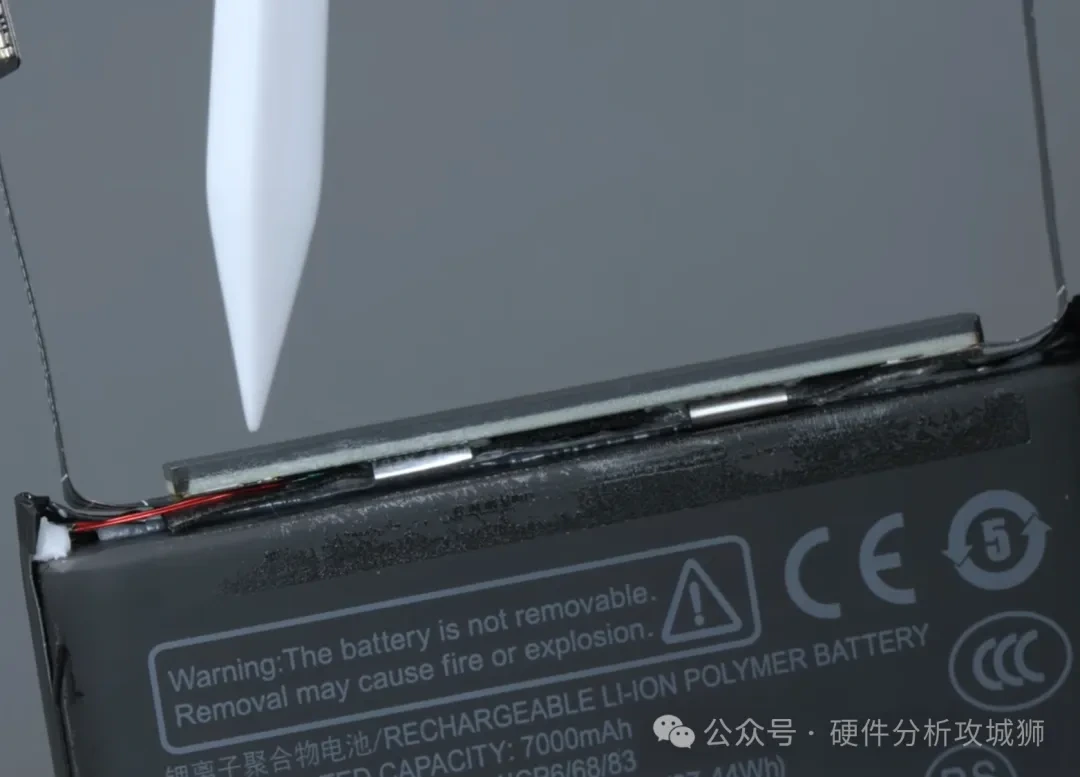

배터리를 더 분해해 보니, 간편하게 분리할 수 있는 방식이 아니어서 알코올과 분해 도구를 사용해야만 제거할 수 있었다.

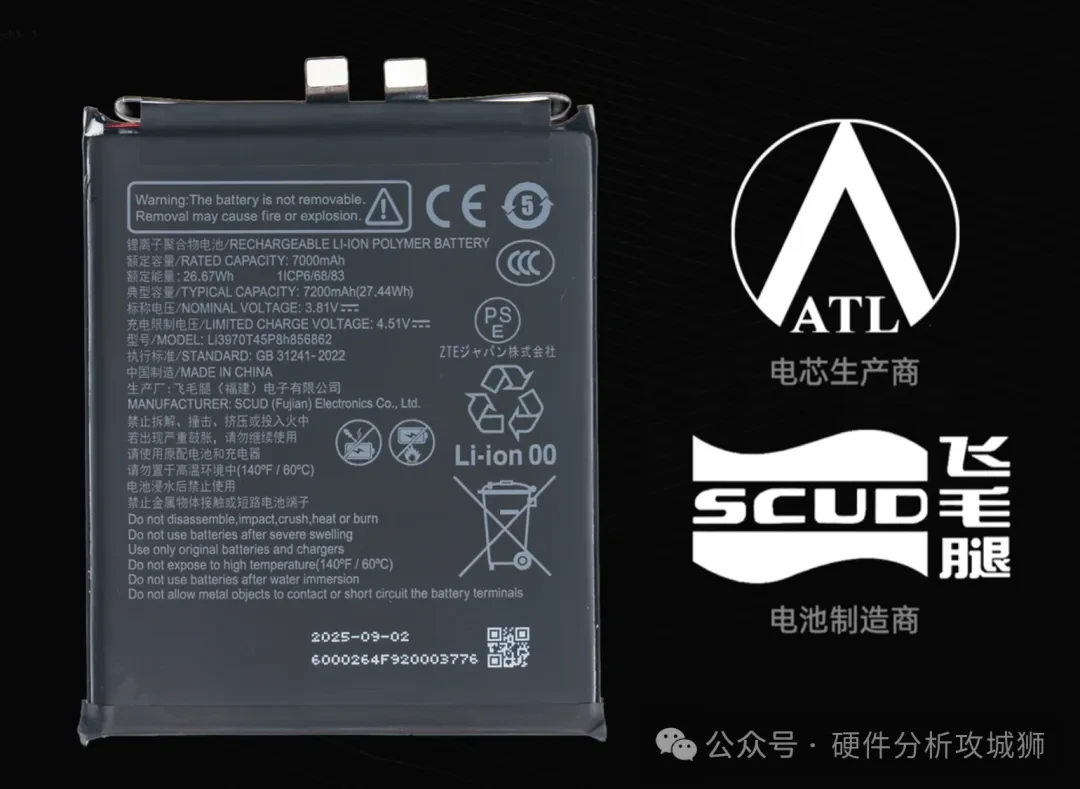

이 배터리는 푸젠 페이마오투이(Fujian Feimaotui) 에서 제조하고 ATL 에서 공급받은 셀을 사용하는 단일 셀, 이중 인터페이스 설계를 채택했으며 용량 은 7200mAh 입니다 .

배터리 보호 회로 기판에서 절연 필름을 제거한 결과, 해당 기판은 SIP 패키징 과 C-Pack 패키징 기술을 사용하고 있는 것으로 확인되었습니다 .

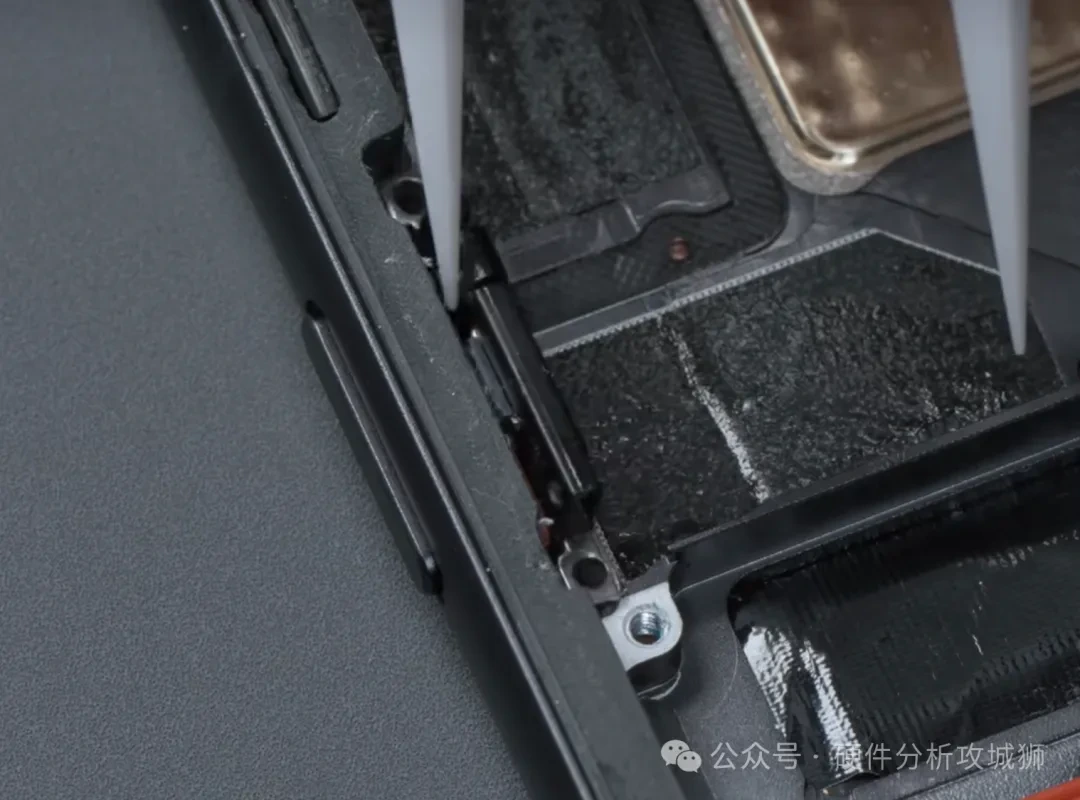

배터리 왼쪽 측면에 있는 버튼을 고정하는 나사 두 개를 풀어 카메라 셔터 버튼을 분리합니다.

물리적 셔터 버튼은 단순한 버튼이 아닙니다. 반쯤 누르면 초점이 맞춰지고 완전히 누르면 셔터가 작동하는 2단계 기계 구조와 시스템 수준의 최적화를 통해 촬영 효율성을 크게 향상시켰습니다.

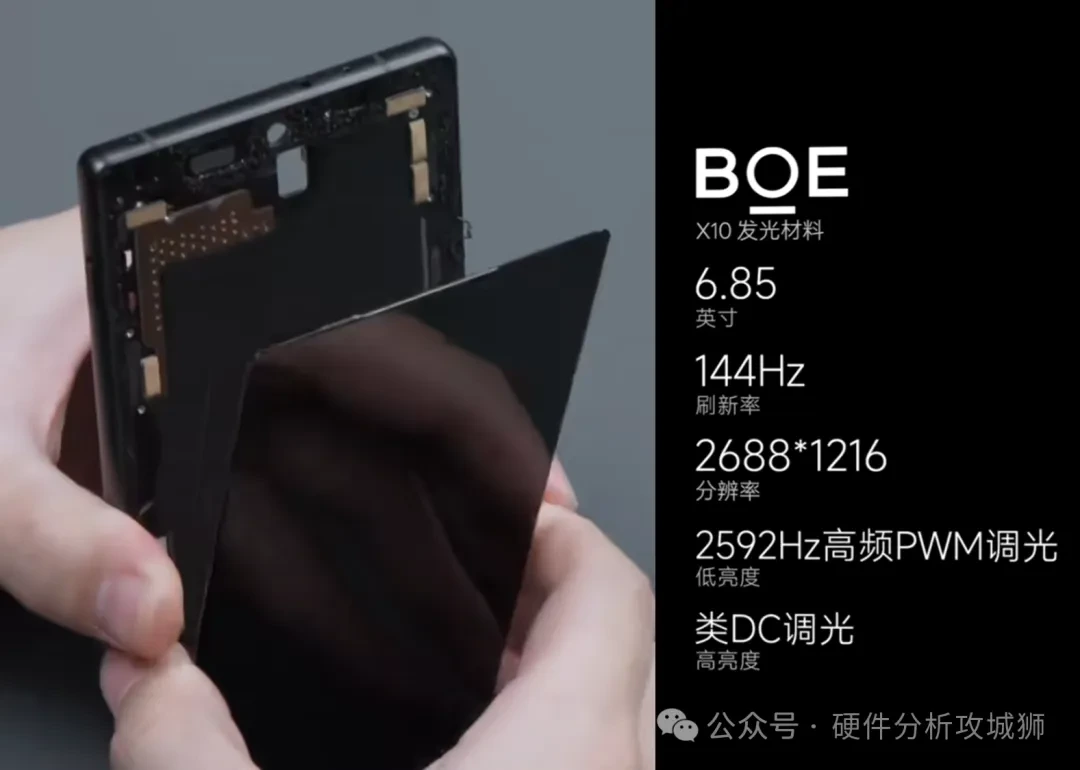

화면은 가열, 알코올 사용 및 분해 도구를 이용하여 분리할 수 있습니다.

화면 공급업체는 BOE(베이징 오리엔탈 일렉트로닉스) 이며, X10 발광 소재를 사용합니다 .

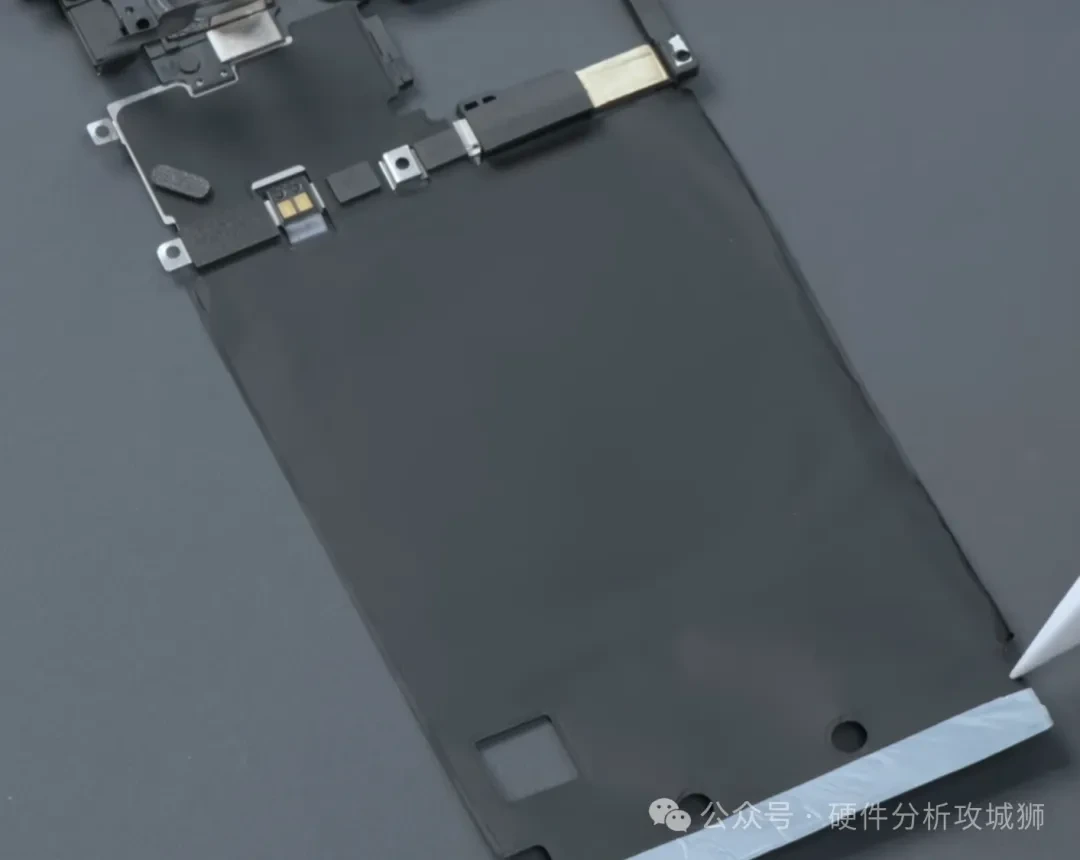

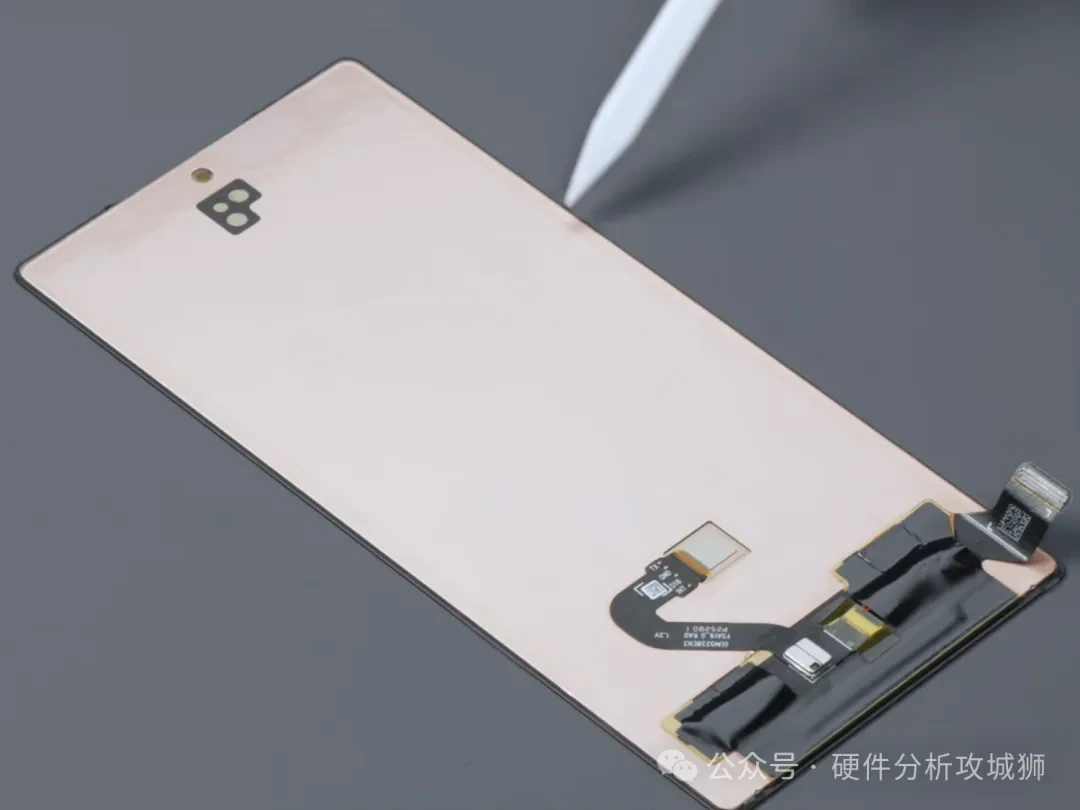

화면 뒷면은 전체를 덮는 차폐용 구리 호일로 덮여 있으며, 화면 드라이버 보드와 지문 인식 모듈은 그 아래에 위치해 있습니다.

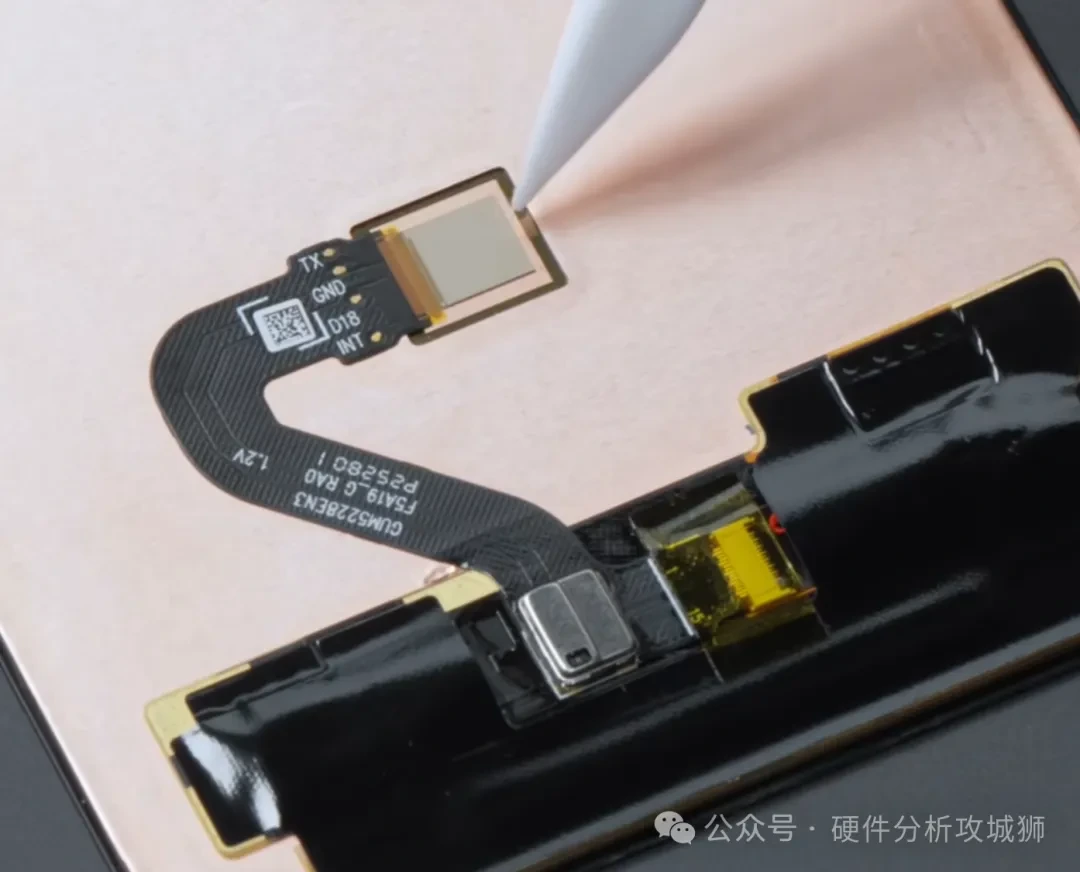

지문 잠금 해제 솔루션은 Goodix Technology 의 차세대 3D 초음파 단일 지점 지문 모듈( GUM5228 )입니다.

터치 IC는 Synaptics 사의 S3910V 모델 입니다 .

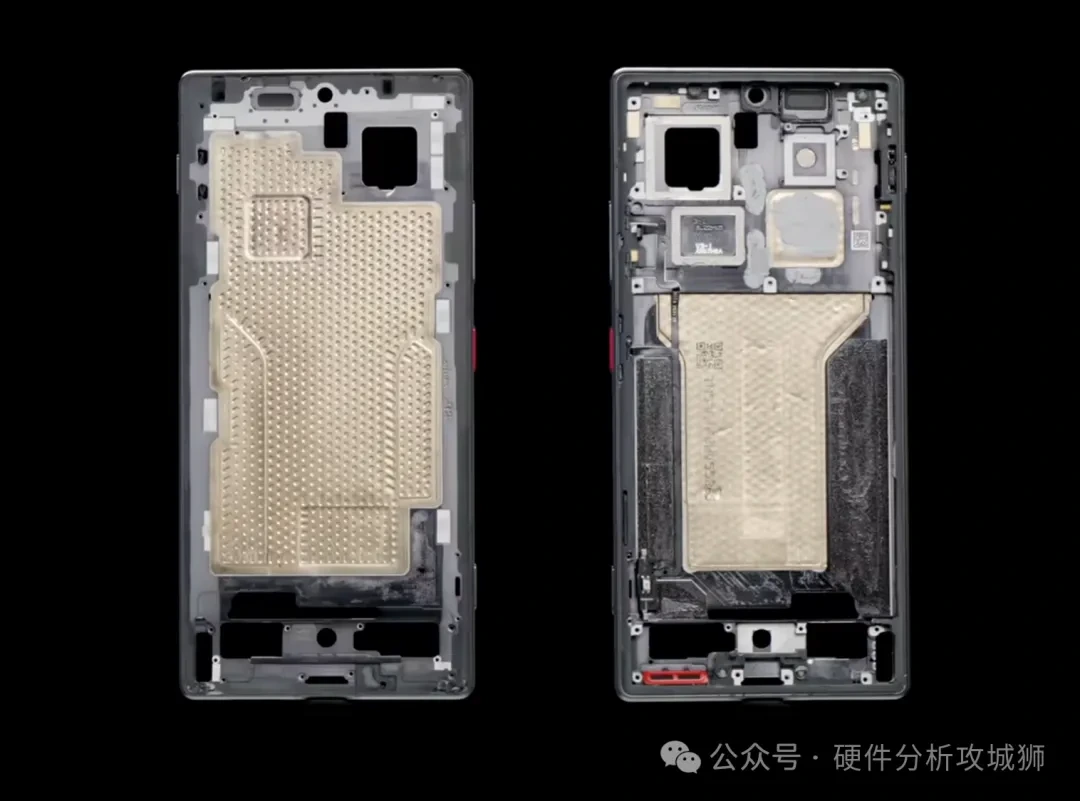

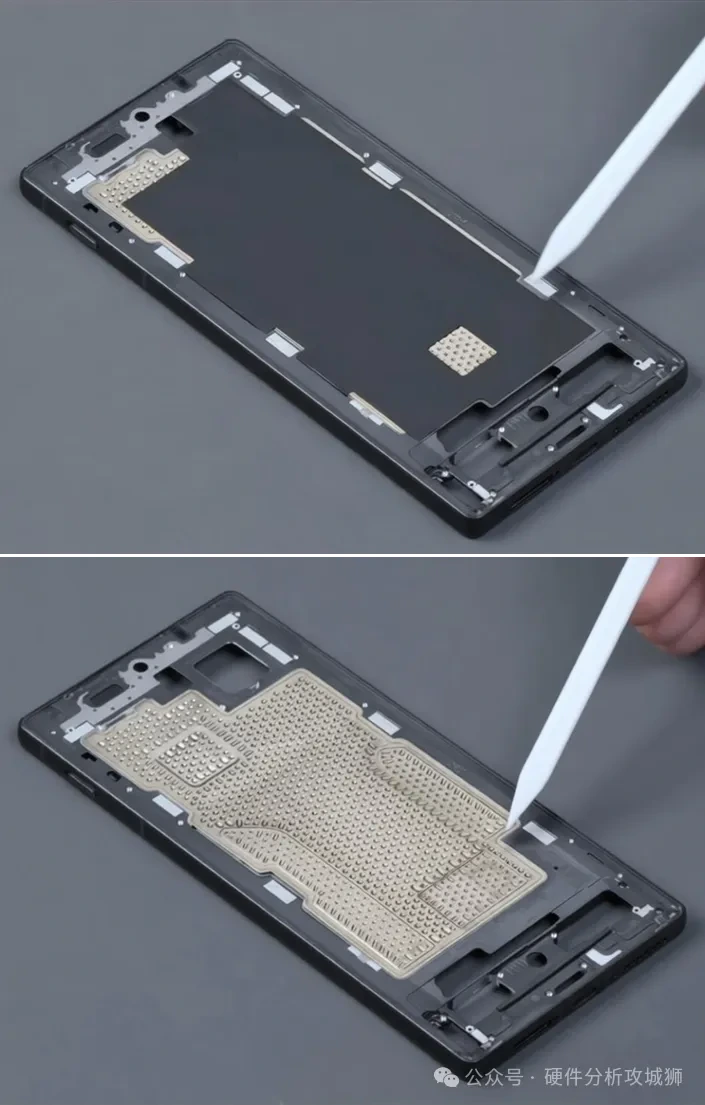

화면 아래쪽 중앙 프레임에는 지문 인식 모듈 부분에 구멍이 있는 흑연 방열 필름이 있고, 이 필름 아래에는 VC 방열판이 있습니다.

프레임과 중간 프레임 모두 업계 표준 나노 사출 성형 및 CNC 일체형 성형 솔루션을 사용하여 알루미늄 합금으로 제작되었습니다.

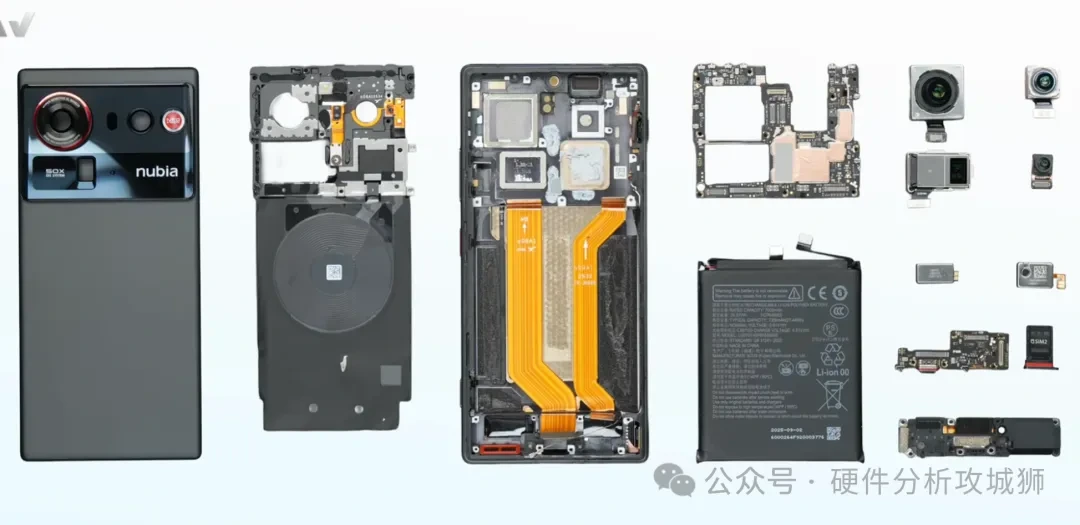

마지막으로, 분해 후 누비아 Z80 울트라 전체 사진을 공개합니다 !
