NOTHING CMF Watch 3 Pro 스마트워치를 분해해 보자

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/P5JOBPtb-0eHjhukadKpZQ

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HOyTXWmjKS0F0latU3DZyxUtpRGhsrDPenjO1MaV&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FP5JOBPtb-0eHjhukadKpZQ

===========================================================================





CMF는 소비자 기술 브랜드 Nothing의 서브 브랜드로, 독특한 디자인 언어로 시장에서 두각을 나타내는 제품들을 선보입니다. CMF Watch 3 Pro는 브랜드의 최신 스마트워치로, 미니멀한 디자인과 다양한 스타일리시한 색상 옵션을 제공합니다.

전체적인 통일된 스타일을 유지하면서도, 베젤, 스트랩, 시계 화면 등의 디테일을 통해 각기 다른 디자인을 보여주며,

사용자 맞춤형 시계 화면을 통해 사용자의 개성을 표현할 수 있도록 합니다.



기능적인 측면에서 CMF Watch 3 Pro 스마트워치는 131가지 스포츠 모드(7가지 주요 스포츠 모드는 자동 인식)를 지원하며,

칼로리 소모량, 속도, 회복 시간, 심박수 영역 추적 등의 상세한 정보를 제공합니다.

또한 듀얼 주파수 멀티 시스템 GPS(L1+L5)를 탑재하여 더욱 빠른 위치 파악과 정확한 운동 궤적 추적을 지원합니다.

사용자의 체력 수준과 회복 시간을 기반으로 맞춤형 훈련 계획을 수립해주는 개인 코치 기능과

운동 후 개인별 요약 정보를 제공하여 사용자가 운동 상태를 쉽게 이해할 수 있도록 돕습니다.



CMF Watch 3 Pro 스마트워치는 혈중 산소, 심박수, 수면, 스트레스 모니터링은 물론 여성 건강 관리,

앉아있는 시간 알림, 수분 섭취 알림 기능을 지원합니다.

수면 모니터링은 수면 과정 전반에 대한 심층 분석을 제공하여 사용자가 수면의 질을 더 잘 이해할 수 있도록 도와줍니다.

AI 소음 감소 기술이 적용된 블루투스 통화를 지원하여 선명한 통화 품질을 제공하며, 다양한 타사 앱을 지원하여

사용자의 다양한 요구를 충족합니다.

배터리 수명은 일반적인 사용 시 최대 13일, 집중적인 사용 시 최대 10일까지 지속됩니다.

아래에서 이 제품의 자세한 분해 보고서를 살펴보겠습니다.



NOTHING CMF Watch 3 Pro 스마트워치 언박싱

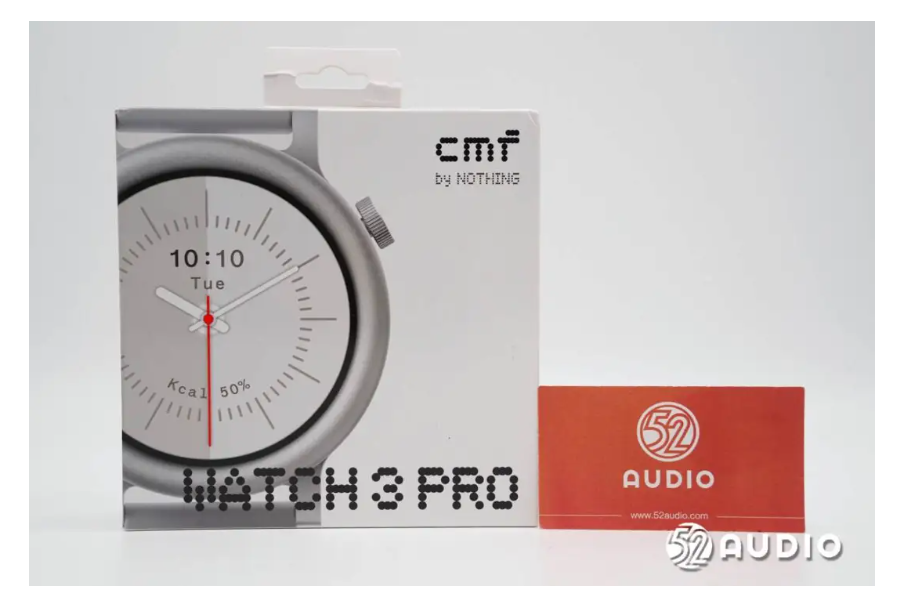

CMF Watch 3 Pro 스마트워치 패키지는 기존 제품군의 디자인 스타일을 이어가며,

전면에는 제품 클로즈업 사진 과 함께 도트 매트릭스 디자인으로 브랜드 로고와 제품명이 표시되어 있습니다.

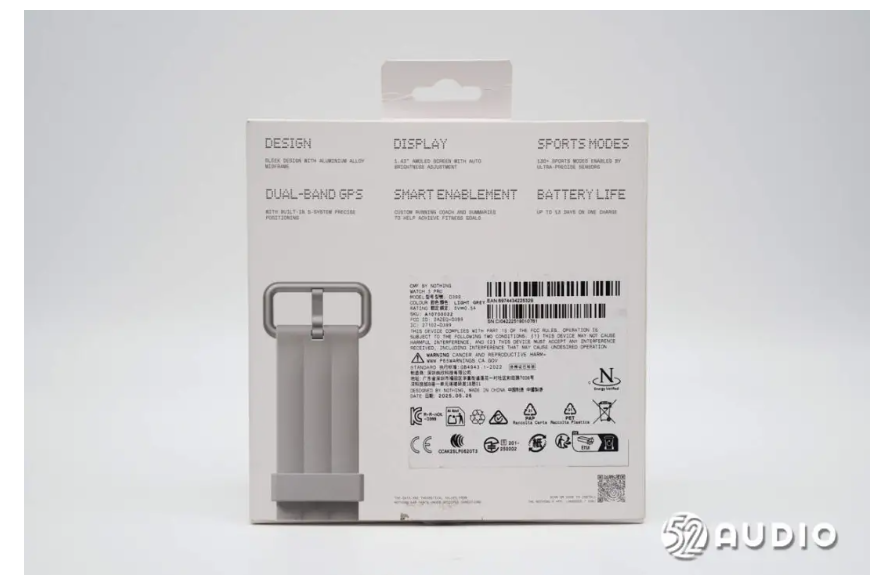

제품 포장 상자 뒷면에는 세련된 알루미늄 합금 프레임, 자동 밝기 조절 기능이 있는 1.43인치 화면,

130가지 이상의 스포츠 모드를 지원하는 고정밀 센서, 듀얼 주파수 GPS, 맞춤형 러닝 코치 및 요약 기능,

최대 13일간 사용 가능한 배터리 등 제품 특징이 소개되어 있습니다.

제조사 라벨에는 제품 사양이 다음과 같이 기재되어 있습니다.

모델: D399, 색상: 라이트 그레이, 정격 입력: 5V-0.5A, 제조사: Shenzhen Naxin Technology Co., Ltd.

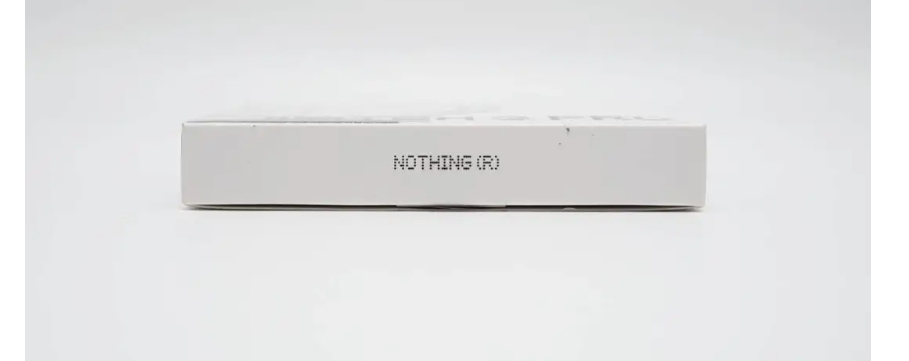

포장 상자 측면에는 NOTHING® 브랜드 로고가 있습니다.

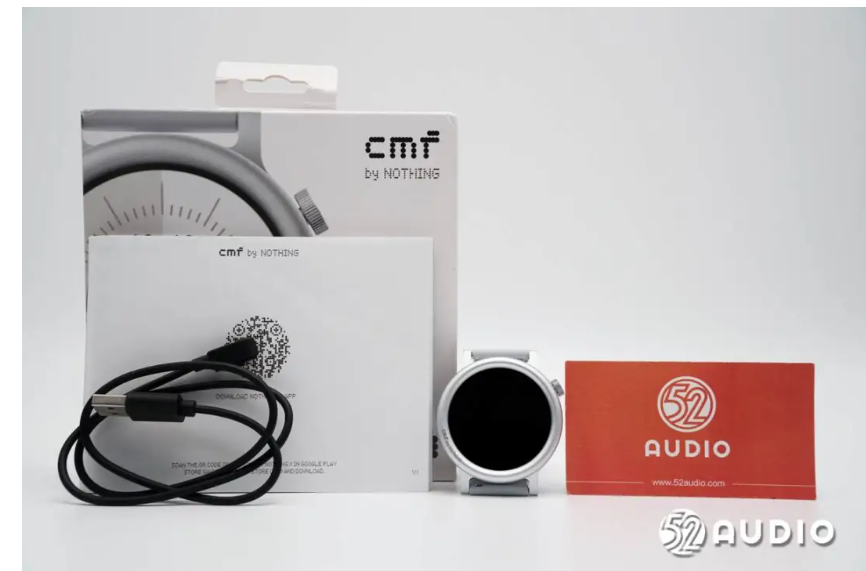

상자를 열고 스마트워치, 충전 케이블, 사용 설명서 등 안에 있는 모든 물품을 꺼내세요.



스마트워치 충전 케이블은 USB-A에서 듀얼핀 마그네틱 커넥터로 변환하는 방식을 사용합니다.





CMF Watch 3 Pro 스마트워치는 미니멀한 우아함을 자아내는 원형 다이얼 디자인이 특징이며,

섬세한 브러싱 마감 처리된 메탈 바디는 고급스러운 느낌을 더합니다.

라이트 그레이 색상은 더욱 둥근 베젤 디자인으로 부드러운 인상을 줍니다.

그 외에도 스페이스 그레이, 오렌지, 라이트 그린 등 각기 다른 개성을 지닌 다양한 색상 옵션이 제공됩니다.



CMF Watch 3 Pro 스마트워치는 부드럽고 편안하며 피부에 자극이 없는 액체 실리콘 스트랩이 기본으로 제공됩니다.

슬라이딩 잠금 장치를 사용하여 시계 본체에 부착되므로 쉽게 분리, 세척 또는 교체할 수 있습니다.



슬라이드 잠금장치를 풀어 다이얼과 스트랩을 분리하세요.





액체 실리콘 시계줄의 전체적인 모습을 살짝 엿볼 수 있습니다.

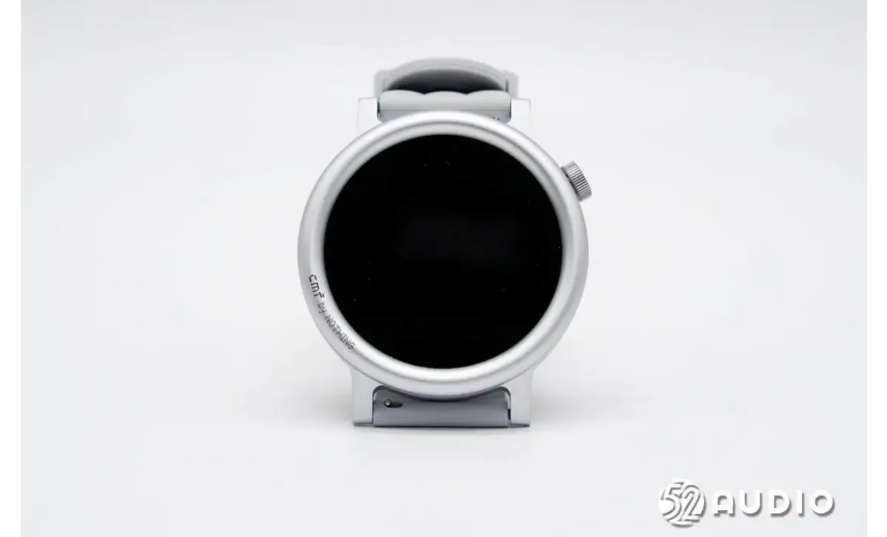

시계 전면을 살펴보면 466*466 해상도, 최대 밝기 650니트, 초당 60프레임 주사율을 갖춘 1.43인치 AMOLED 화면이 눈에 띄며, 선명한 콘텐츠 표시와 부드러운 작동 경험을 제공합니다.



시계 뒷면을 보면 중앙에 약간 볼록한 센서 모듈이 있는데, 이는 정확한 모니터링을 위해 피부에 더 잘 밀착되도록 설계되었습니다.



심박수 및 혈중 산소 센서의 창이 열린 상태로 근접 촬영된 사진으로, 효율적인 빛 집중을 위해

프레넬 렌즈가 사용된 것을 보여줍니다.



충전 접점 부분을 자세히 살펴보면 충전기에 안정적으로 고정될 수 있도록 오목하게 설계된 것을 확인할 수 있습니다.

이러한 설계는 또한 피부와의 직접적인 접촉을 방지하고 땀으로부터 보호해줍니다.





커버에 있는 스피커 소리 출력구의 클로즈업 사진입니다.



마이크 픽업 구멍을 근접 촬영한 사진입니다.





시계의 압력 배출 벤트 부분을 근접 촬영한 사진입니다.



다른 마이크 픽업 구멍을 근접 촬영한 사진입니다.





다이얼 오른쪽 측면을 보면 싱글 클릭, 더블 클릭, 길게 누르기 및 스크롤 기능을 지원하는 금속 크라운이 보입니다.





회전식 용두를 가까이서 보면 마찰력을 높이는 널링 처리된 가장자리 디자인과 뒷면에 작은 빨간 점 장식이 보입니다.



다이얼 왼쪽 측면의 모습입니다.

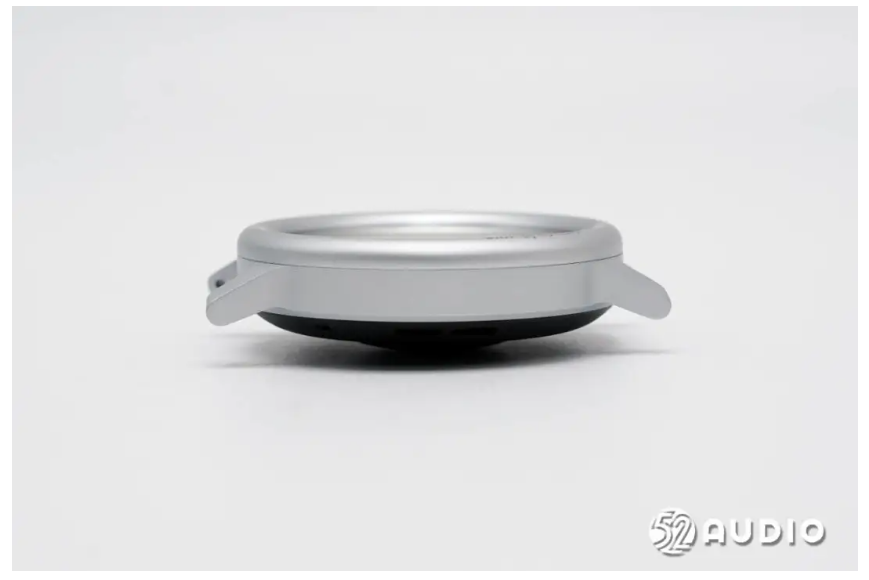

러그 부분을 살짝 살펴보면 미드프레임과 일체형으로 설계되었음을 알 수 있습니다.





스마트 연구소의 실제 측정에 따르면 NOTHING CMF Watch 3 Pro 라이트 그레이 색상 스마트워치의 무게는 약 51.1g입니다.

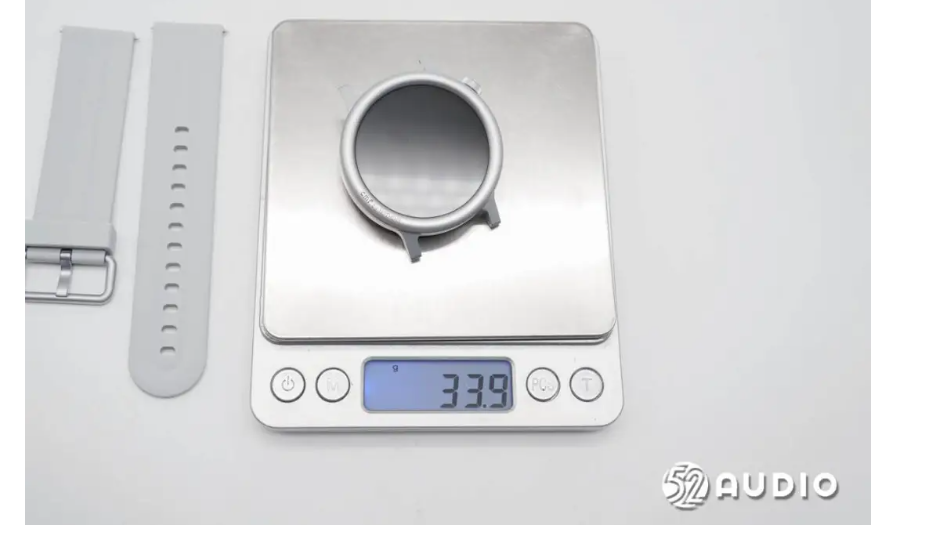

다이얼의 무게는 약 33.9g으로 매우 가볍습니다.

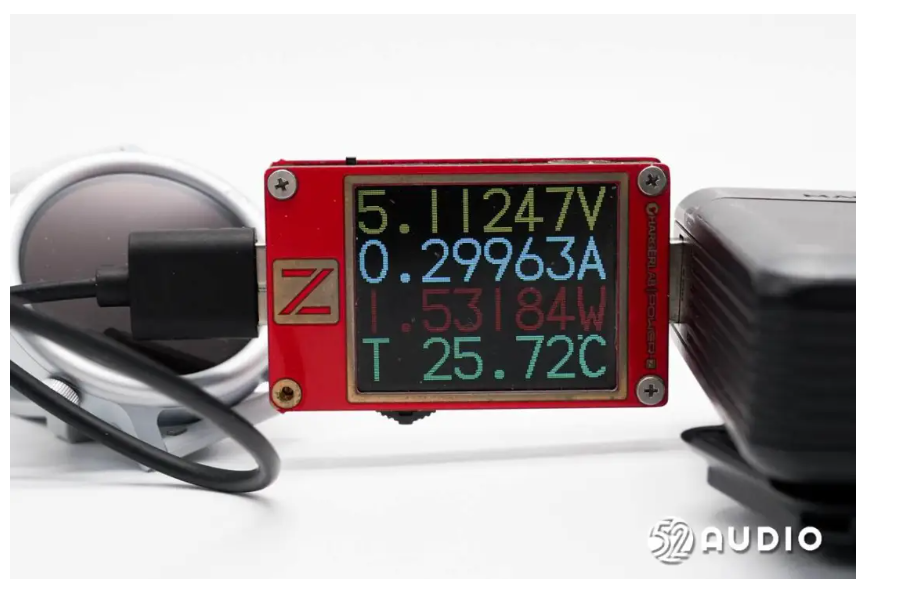

스마트 연구소는 CHARGERLAB POWER-Z KT002를 사용하여 약 1.53W의 입력 전력으로

NOTHING CMF Watch 3 Pro 스마트워치의 충전 테스트를 진행했습니다.



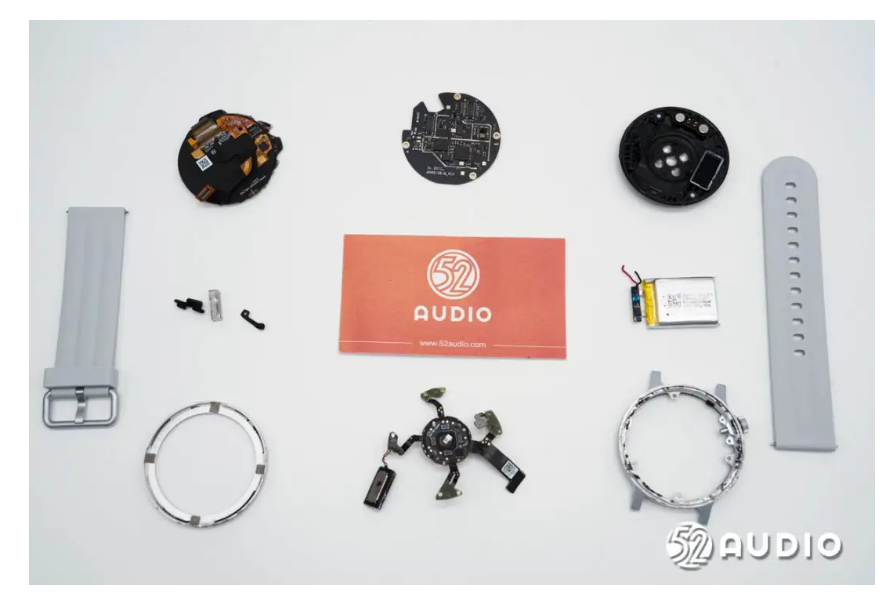

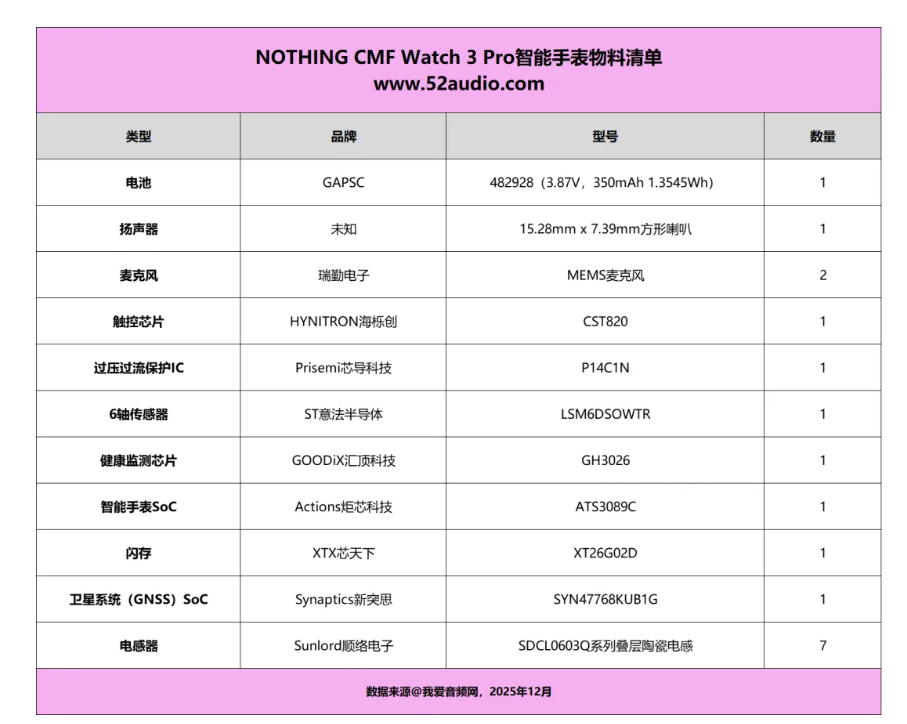

NOTHING CMF Watch 3 Pro 스마트워치 분해



언박싱을 통해 NOTHING CMF Watch 3 Pro 스마트워치 의 독특한 디자인을 자세히 살펴볼 수 있었습니다 .

이제 분해를 통해 내부 구조와 구성을 살펴보겠습니다.





시계의 앞면 화면 보호 필름을 제거하세요.

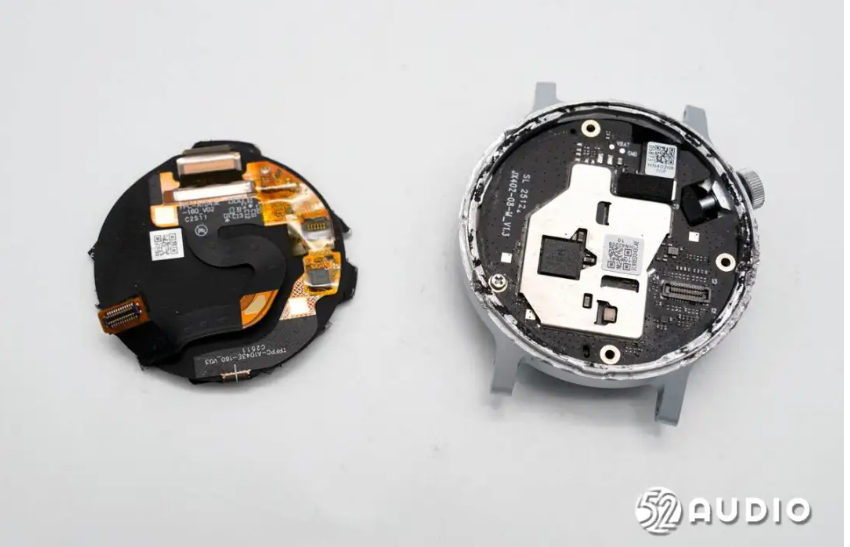

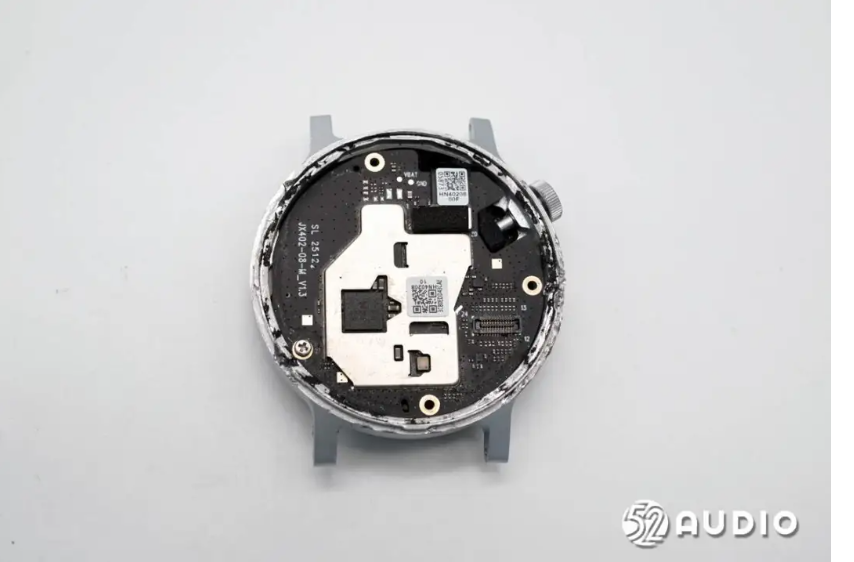

본체 내부 구조의 모습입니다. 마더보드는 나사로 고정되어 있습니다.





화면 커버 내부의 회로를 보여주는 모습입니다.



화면 케이블은 BTB 커넥터를 통해 마더보드에 연결됩니다.





OCN(오션 테크놀로지) 제품인 OK-F501-06325 모델의 터치 컨트롤 케이블과 화면 케이블을 연결하는

ZIF 커넥터의 근접 사진입니다 .



하이니트론의 고성능 정전식 터치 칩인 CST820이 화면 터치 제어에 사용됩니다.



나사를 제거하고 마더보드 유닛을 꺼내세요.



본체 하단 구조를 살펴보면 중앙에 배터리가 있고

그 주변에 스피커, 마이크, 진동 모터 등의 부품이 고정되어 있는 것을 볼 수 있습니다.

반응형

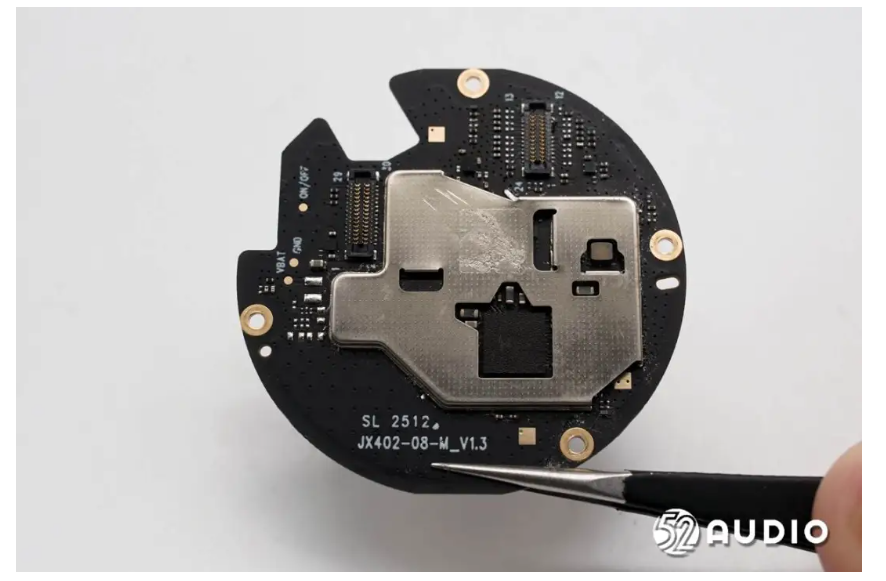

마더보드 한쪽 면의 회로를 보여주는 모습으로, 주요 IC들은 차폐 커버로 보호되어 있습니다.



마더보드 반대편 회로의 모습입니다. 접점은 테두리 주변의 나사 구멍에 위치하며, 중앙 프레임 안테나에 연결됩니다.



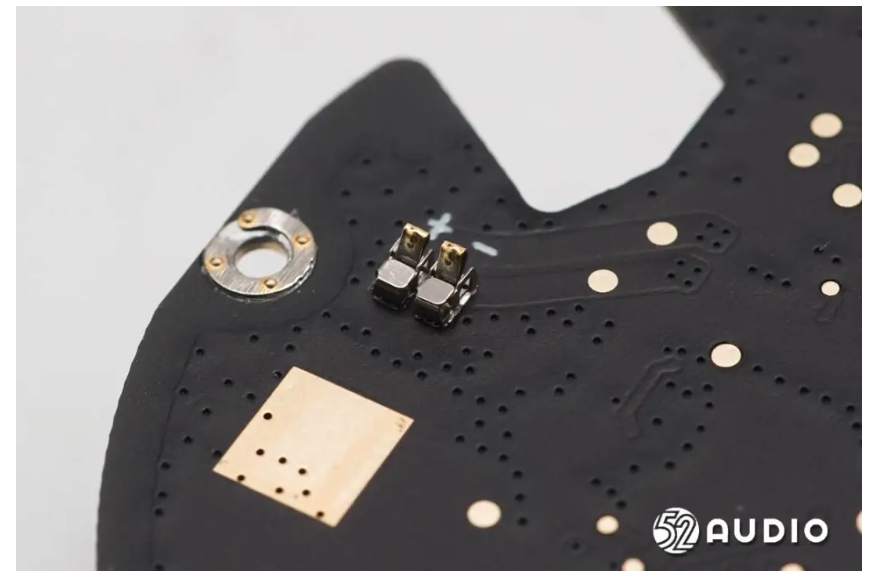

진동 모터를 연결하는 금속 스프링의 근접 사진.

메인보드의 충전 포트에는 입력 과전압 보호를 위한 H24라는 실크스크린 표시가 있는 TVS 다이오드가 있습니다.

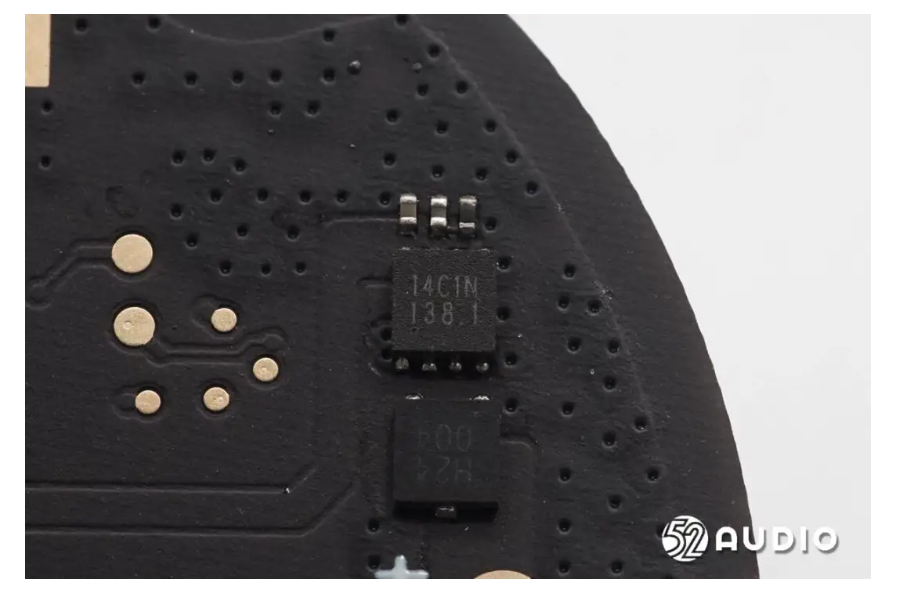

프리세미의 P14C1N 과전압 및 과전류 보호 IC는 최대 32V의 입력 내전압과 6V의 고정 과전압 보호 지점을 갖추고 있습니다.



건강 모니터링 센서 모듈 케이블 연결용 BTB 커넥터 암 소켓.



화면 케이블 연결용 BTB 커넥터 암 소켓.



차폐 덮개를 제거하면 아래에 마더보드 회로가 나타납니다.



S3ALC 실크스크린이 인쇄된 IC.



STMicroelectronics의 LSM6DSOWTR 6축 센서는 내장된 상태 머신을 포함하여 더욱 풍부한 대화형 설계 기능을 제공하며,

이 상태 머신은 사용자가 일어나면 깨우는 기능과 동작 데이터 추적을 지원합니다.



Actions ATS3089C 스마트워치 SoC는 Actions Technology의 2세대 스마트워치 칩으로

높은 집적도, 고속 프레임률, 저전력 소비가 특징입니다. Actions ATS3089x 시리즈는 MCU+DSP 듀얼 코어 아키텍처를 채택하여

그래픽 가속 엔진과 Sensorhub 모듈, 블루투스 RF 및 베이스밴드, 전력 관리 장치(PMU),

오디오 코덱, 화면 및 센서 주변 장치 인터페이스 모듈 등을 통합했습니다.



단일 칩으로 디스플레이 구동, 스포츠 및 건강 알고리즘 구현, 블루투스 통화, 로컬 디코딩, 블루투스 음악 재생 등

다양한 기능을 수행할 수 있습니다.





Actions Technology의 ATS3089x는 Actions Technology의 저전력 설계 기술을 계승하여 뛰어난 성능을 보장하는 동시에

제품의 저전력 요구 사항을 충족합니다.

이 MCU는 3.8V에서 MHz당 12μA의 전력을 소비하며, 듀얼 연결 BR 및 BLE 사용 시 500ms에서 100μA 미만의 전력을

소비합니다.

1세대 제품과 비교하여 일반적인 사용 사례에서 전체 전력 소비량이 약 20% 감소했습니다.

Actions Technology ATS3089x는 Bluetooth 5.3, LE 오디오(LC3 코덱), 기본 및 향상된 데이터 전송률, 안전하고 간편한 페어링,

듀얼 모드(BR/EDR + 저전력 컨트롤러) 작동을 지원합니다. ATS3089x는 듀얼 GPU 하드웨어 가속 구성(2D + 2.5D)을 채택하여

그래픽 처리 효율을 크게 향상시키고 뛰어난 디스플레이 효과를 제공하는 동시에 저전력 소비를 유지합니다.

또한 새로운 JPEG 하드웨어 디코딩 기능을 통해 이미지 압축률을 50% 향상시키고 이미지 디코딩 속도를 100% 높여

사용자 인터페이스의 부드러움을 더욱 강화합니다.



Actions Technology의 ATS3089x는 비디오 디코딩을 지원하여 스마트워치에서 비디오 워치 페이스 기능을 구현할 수 있도록

합니다.

또한 AI ENC 노이즈 감소 기술을 지원하여 음질을 향상시키고 안정적이고 선명한 통화 및 녹음 기능을 제공합니다.

뿐만 아니라 타사 애플리케이션 지원, WebAssembly 기술, 더욱 풍부한 주변 장치 인터페이스 리소스, 간소화된 BOM,

대용량 메모리 등 다양한 장점을 통해 개인 맞춤형 요구 사항을 충족합니다.







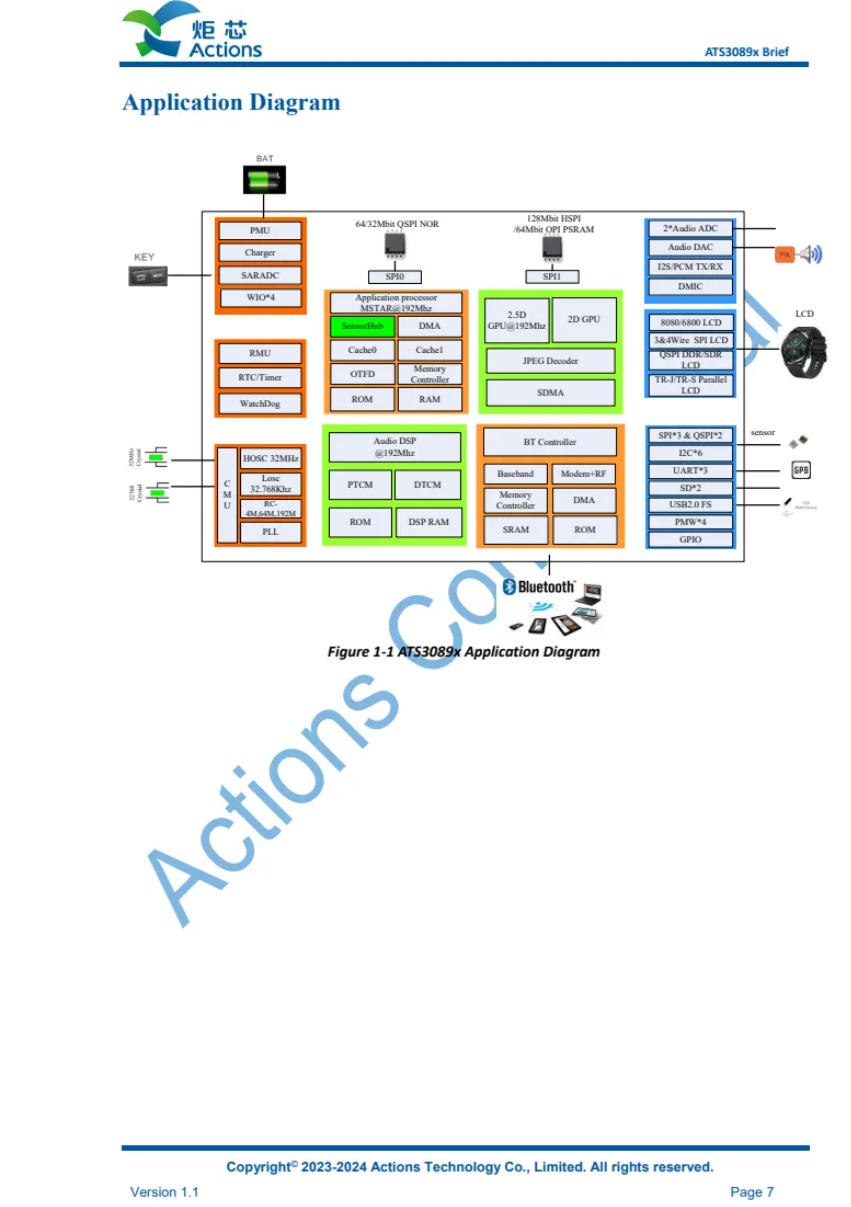

Actions ATS3089x 시리즈에 대한 자세한 정보와 이미지입니다. Zhiyan Institute의 분해 분석에 따르면 Mammoth , JBL , Redmi , Bose , Sony , Xiaomi, Honor , DJI , Anker , RØDE , realme , Baseus, Cleer , Nothing , Creative Technology , Razer, Comica, Maicong , QCY , AnkerWork, Changba, Philips, Fire-Boltt, Noise, NOISE, Hacker, Whale Language, Ninebot, Wolai, Loca, iFlytek , Tangmai , Strange Penguin, AOMAIS , Motolola, Baidu, Ugreen, Bull , Motorola , NetEase Cloud Music , Fanji , SANAG 등 수많은 브랜드가

Actions Technology의 솔루션을 자사 제품에 채택했습니다.

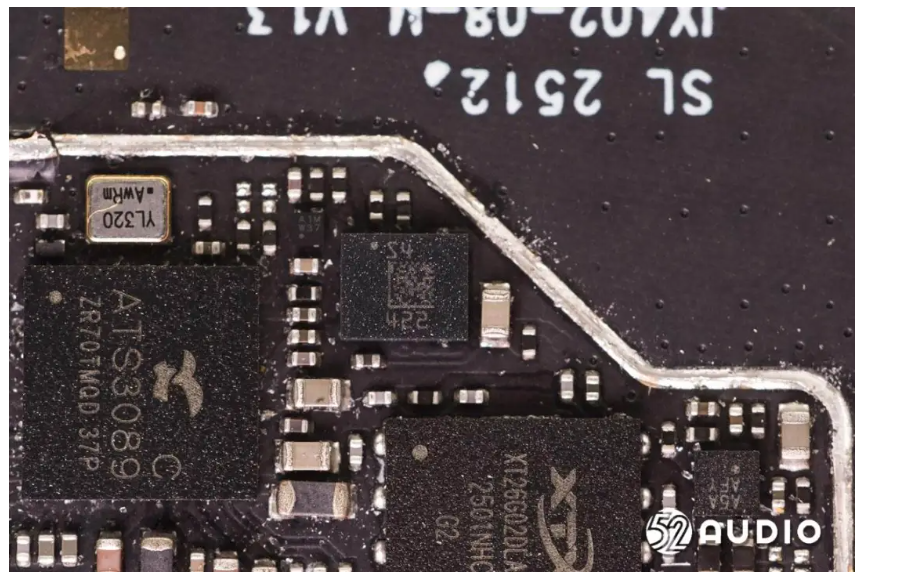

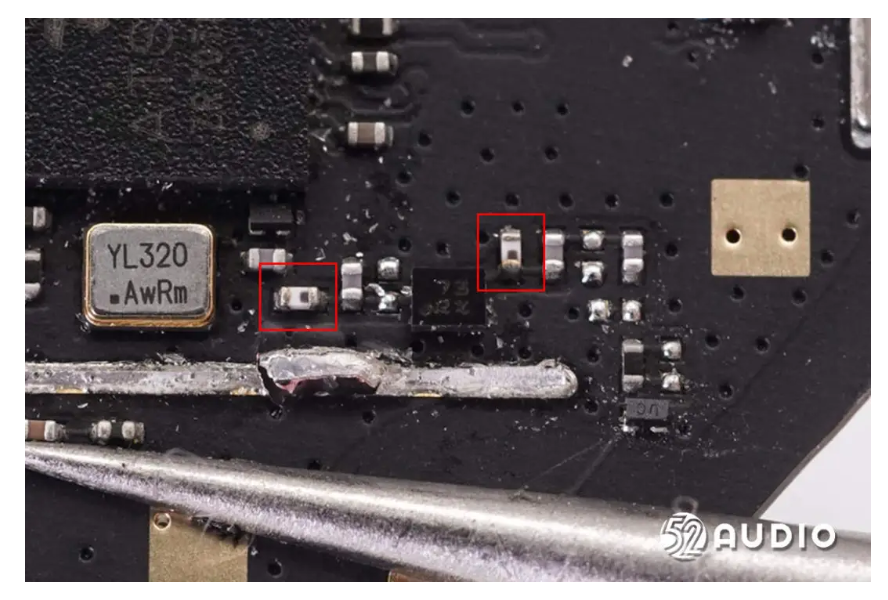

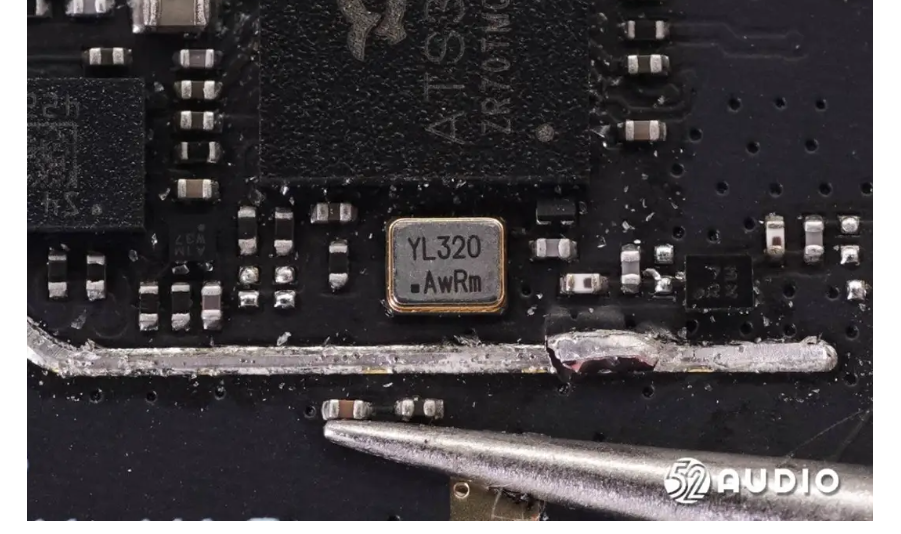

스마트워치 SoC의 클럭을 제공하는 레이저로 새겨진 YL320 수정 발진기의 근접 사진입니다.





73 RX라고 실크스크린 인쇄된 저역 통과 필터는 양쪽에 Sunlord SDCL0603Q 시리즈 다층 세라믹 인덕터 2개를 사용합니다.



XTX XT26G02D  SPI NAND 플래시 메모리는 2GB 용량을 갖추고 있으며, 표준 SPI 인터페이스를 채택하고

2선식 및 4선식 I/O 모드를 지원합니다.



XTX XT26G02D 칩에 대한 자세한 정보와 이미지입니다.



실크스크린으로 6164가 인쇄된 IC.





Synaptics의 SYN47768KUB1G 글로벌 위성항법시스템(GNSS) SoC.



26.0MHz 수정 발진기의 근접 사진.



위성 시스템 칩은 Sunlord SDCL0603Q 시리즈 다층 세라믹 인덕터를 여러 개 사용합니다.



금속 프레임을 제거하면 하단 덮개의 내부 구조가 드러납니다.



커버 플레이트 안쪽에서 리본 케이블과 연결된 부품들을 제거하십시오.



진동 모터를 제거하십시오.

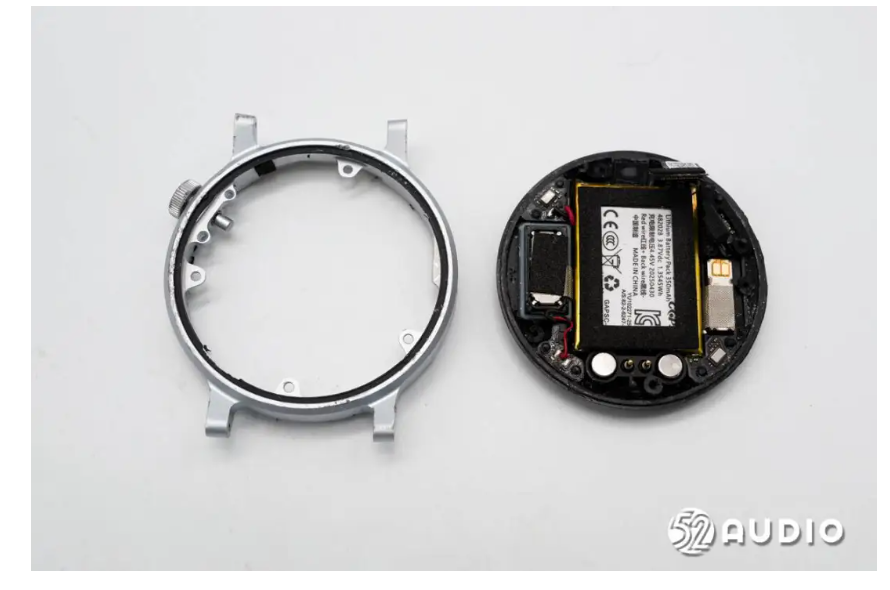

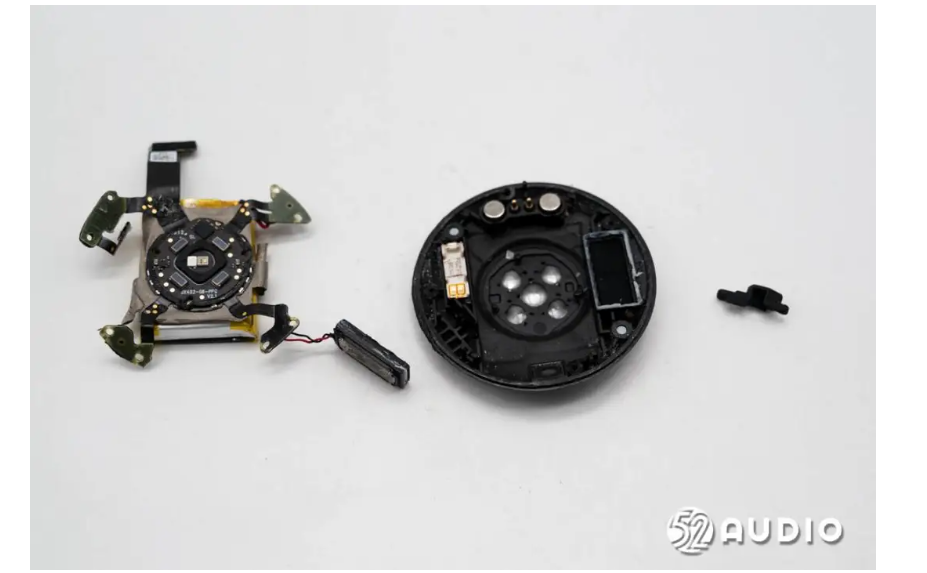

시계 하단 커버의 내부 구조를 살펴보면 충전 접점과 자석 장치가 보입니다.

마이크와 압력 배출구는 모두 방수 및 통기성 멤브레인으로 보호되어 있습니다.



시계에 내장된 선형 진동 모터의 근접 사진으로, 접점을 통해 메인보드에 연결되어 있습니다.

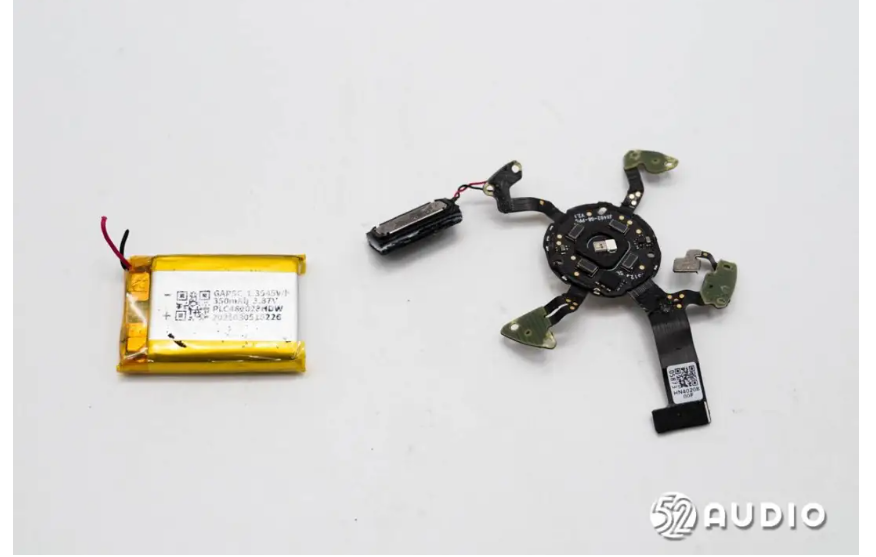

리본 케이블을 분리하고 배터리 셀을 분리하십시오.

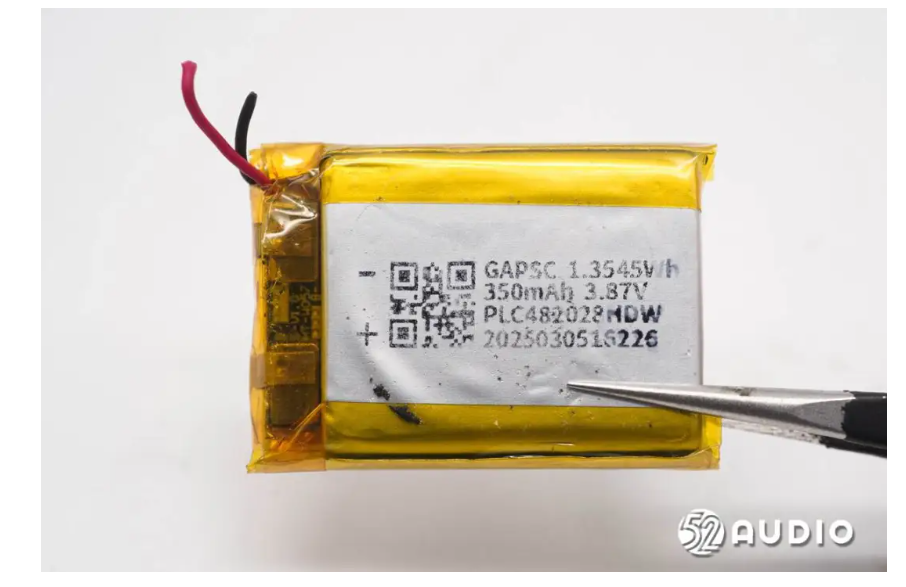

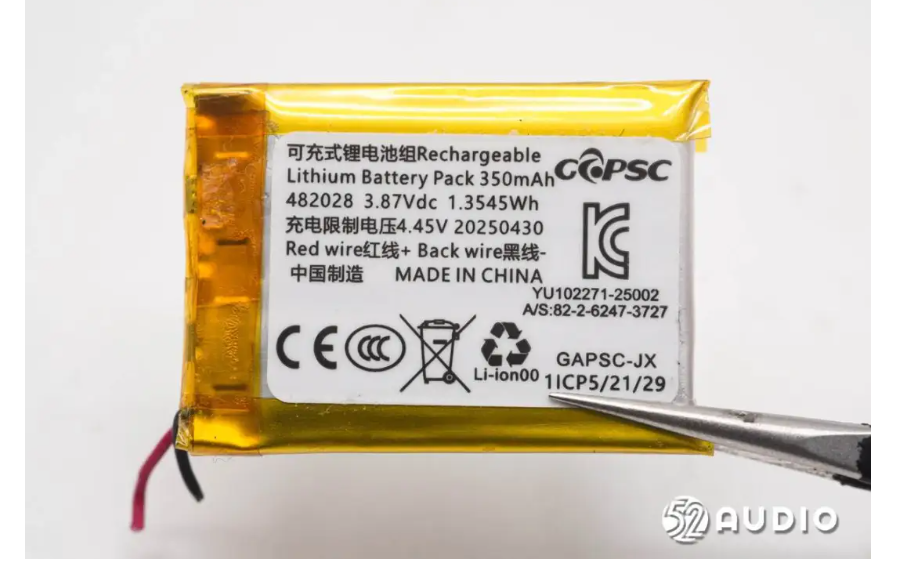

시계에 내장된 배터리 라벨에는 충전식 리튬 이온 배터리 팩(모델 번호 482928, 정격 용량 350mAh(1.3545Wh),

공칭 전압 3.87V, 충전 제한 전압 4.45V)이 표시되어 있습니다.



배터리 셀에 실크스크린으로 인쇄된 정보 목록은 외부 라벨과 일치합니다.

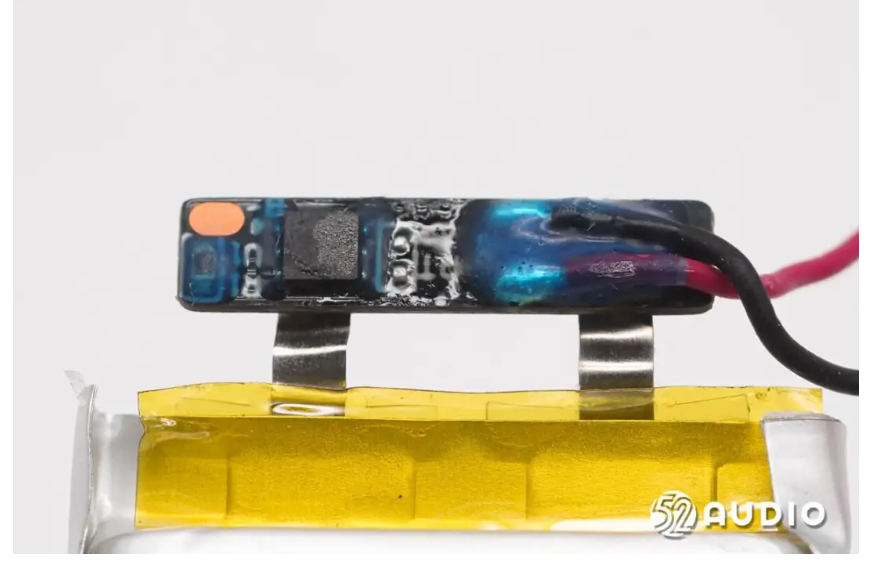

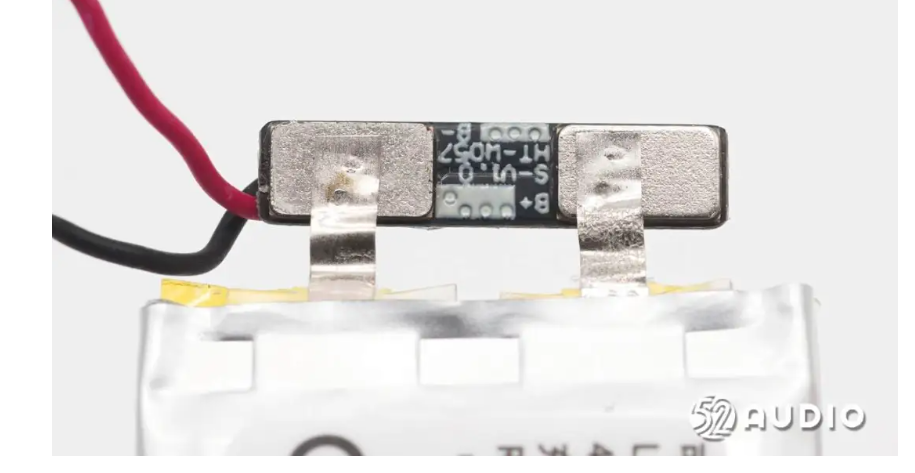

외부 절연체를 벗겨내면 리튬 배터리 보호 IC가 통합된 배터리 보호 회로 기판이 나타납니다.



보호 회로 기판의 뒷면은 배터리의 양극 및 음극 니켈판에 점용접되어 있습니다.

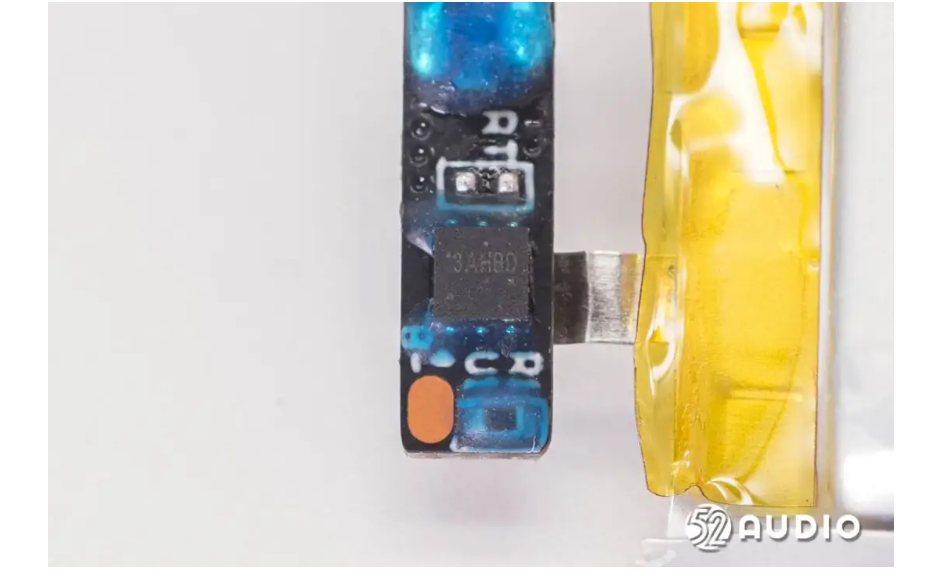

실크스크린에 13AHBD라고 표시된 리튬 배터리 보호 IC는 배터리를 과충전, 과방전 및 과전류로부터 보호하는 역할을 합니다.

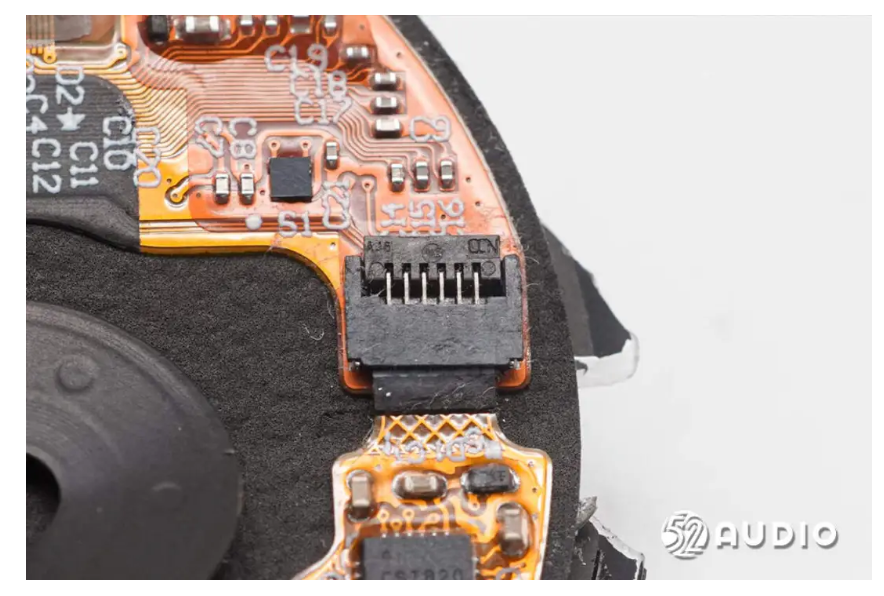

리본 케이블 한쪽 면의 회로를 보여주는 모습입니다.



리본 케이블 반대편 회로의 모습입니다.

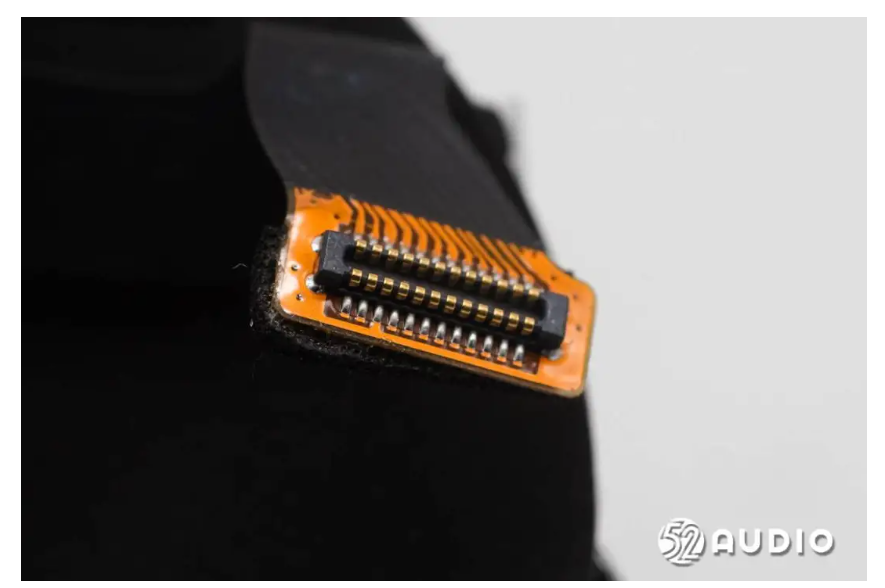

리본 케이블을 마더보드에 연결하는 BTB 커넥터 수형 소켓의 근접 사진입니다.

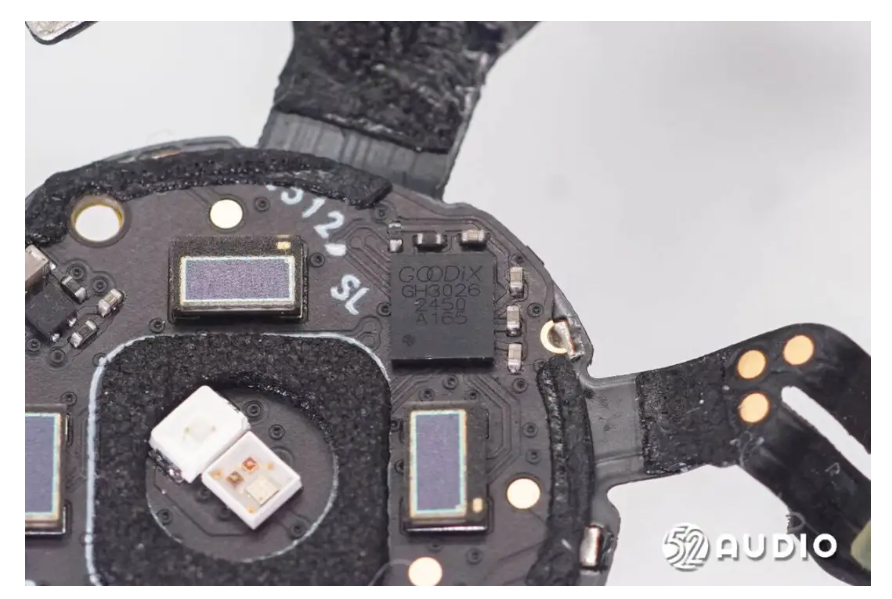

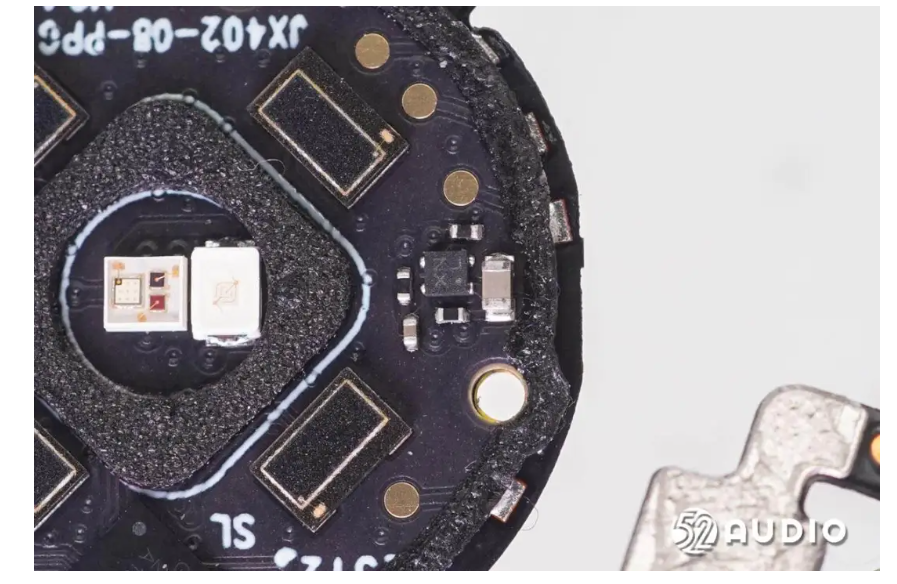

건강 모니터링 센서의 근접 사진을 보면 중앙에 두 세트의 LED 조명이 있고 주변에 반사된 빛을 받는

센서 네 개가 있는 것을 볼 수 있습니다.



GOODiX GH3026은 심박수(HR), 심박 변이도(HRV), 혈중 산소 포화도(SpO2) 모니터링 및 착용 감지 기능을 갖춘

다채널 PPG 센서가 통합된 건강 모니터링 칩입니다.



ZJX 실크스크린이 있는 IC.

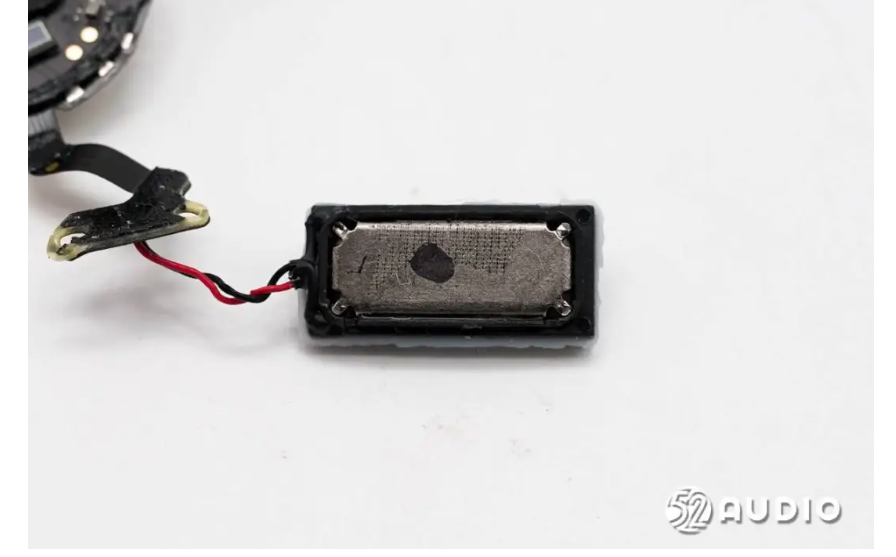

시계에 내장된 스피커를 근접 촬영한 사진입니다. 소리 출력부는 메시 스크린으로 보호되어 있습니다.



스피커 뒷면의 클로즈업 사진.



스피커와 1위안 동전의 크기를 비교해 보세요.





연구소의 실제 측정에 따르면 스피커 길이는 약 15.28mm입니다.



스피커의 너비는 약 7.39mm입니다.

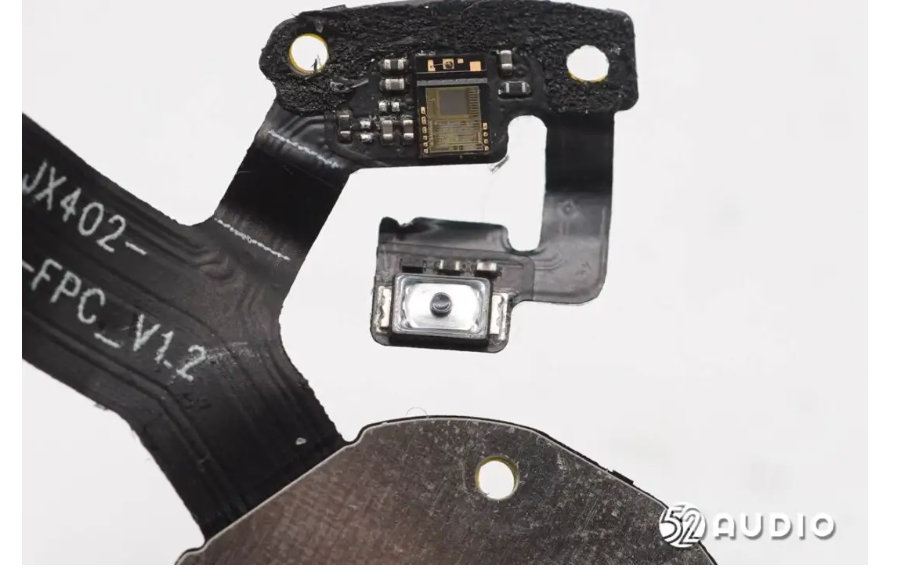

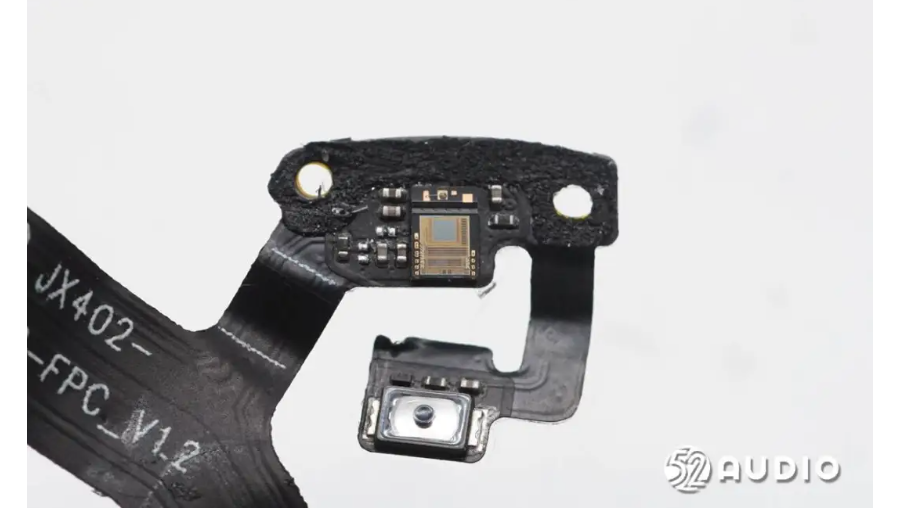

크라운 누름 제어에 사용되는 마이크로 스위치의 근접 사진입니다.



크라운 회전을 감지하는 데 사용되는 센서의 근접 사진입니다.

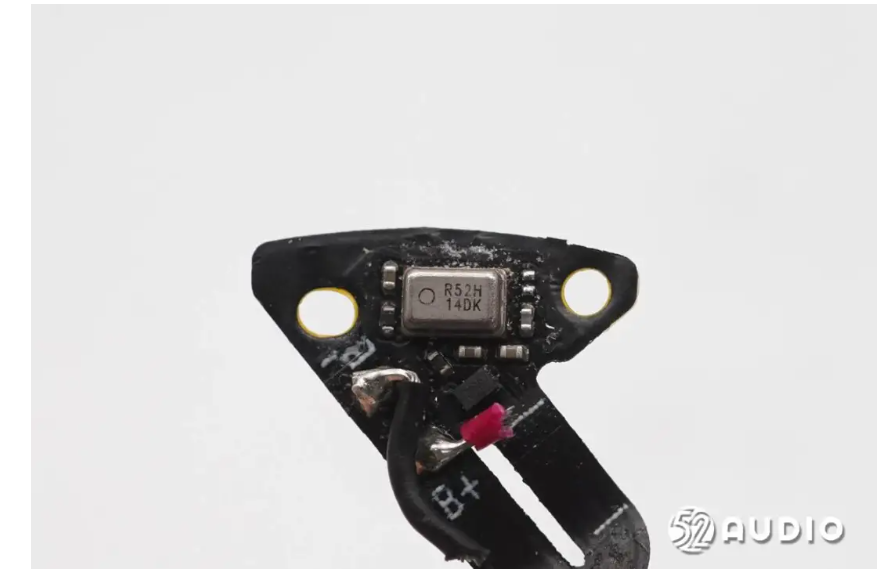

루이친 일렉트로닉스의 음성 통화 수신에 사용되는 레이저 각인 R52H의 MEMS 마이크를 근접 촬영한 사진입니다.



R52H에 탑재된 두 번째 레이저 각인 MEMS 마이크는 두 개의 마이크가 함께 작동하여 소리를 포착하고

소음 감소 알고리즘을 적용하여 선명한 통화 품질을 제공합니다.
