구글 픽셀 10 Pro 분해기

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/P2c9EMB8XOt7nnCB2aEtTw

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HMJdM2mjn_oxjntnrLpr4HlN6TdLMxmDNFdu8lll&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FP2c9EMB8XOt7nnCB2aEtTw

==================================================================



  2025년 8월 21일 , " Made by Google " 제품 출시 행사에서 구글은 Pixel 10 , Pixel 10 Pro , Pixel 10 Pro XL  ,

  그리고 폴더블  Pixel 10 Pro Fold를 포함한  Pixel 10 시리즈 모델 4종을 공개했습니다





Pixel 10의 외관은 작년 Pixel 9 와 유사 하며, 6.3인치 평면 화면과 직각 베젤 디자인을 그대로 유지합니다.

가장 큰 변화는 5배 광학 줌을 지원하는 망원 렌즈가 추가된 것입니다. 배터리는 4970mAh입니다.





Pixel 10 Pro는 6.3인치 화면, 50MP 기본 카메라, 48MP 초광각 렌즈, 48MP 망원 렌즈로 구성된 후면 카메라,

42MP 전면 카메라, 4870mAh 배터리를 갖추고 있습니다 .





Pixel 10 Pro XL은 6.8인치 화면, 50MP 기본 카메라, 48MP 초광각 렌즈, 48MP 망원 렌즈로 구성된 후면 카메라,

42MP 전면 카메라, 5200mAh 배터리를 갖추고 있습니다 .





4가지 새로운 Google Pixel 휴대폰은 모두 TSMC 의 2세대 3nm 공정을 사용하여

제조된 Tensor G5 프로세서를 사용하며,

 ARM 의 Cortex X4 코어를 사용하는 슈퍼 코어와 함께 1+5+2의 옥타 코어 아키텍처를 특징으로 합니다 .





 Pixel 10  시리즈 의 세 가지 막대형 휴대전화는  외관 면에서 이전 세대 Pixel 9 와 거의 "달라지지 않았습니다" .

특수 프레임 소재도 없고, 반사 방지 유리도 없고, 화려한 뒷면 커버도 없으며, 여전히 친숙한 Pixel 모습입니다.



Pixel 10 Pro는 LTPO OLED 패널 기술을  사용하고,

1~120Hz의 동적 화면 주사율을 지원하며, 최대 밝기는 3000니트입니다 .

기기의 전면과 후면 모두 코닝 고릴라 글래스 빅터스 2(Corning Gorilla Glass Victus 2) 유리를 사용합니다

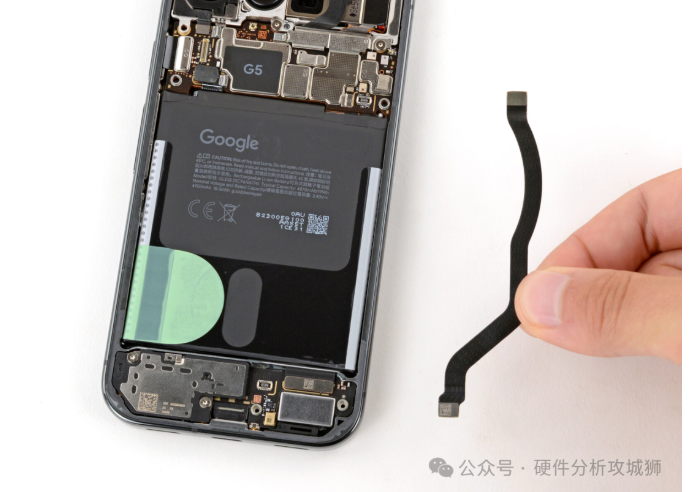

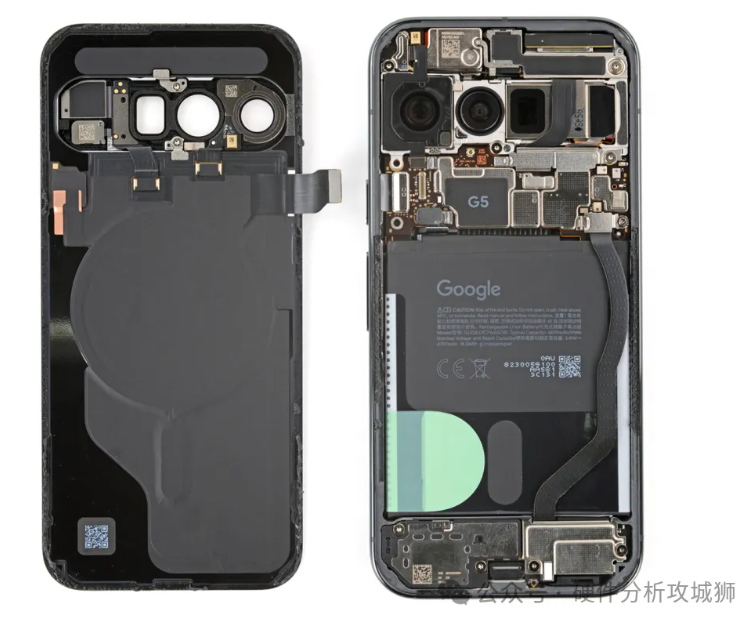

후면 커버를 가열하면 무선 충전 코일의 B2B 커넥터를 분리하여 커버를 제거할 수 있습니다.

일반적인 3단 구조로 되어 있습니다.

 메인 보드는 상단에, USB-C 보조 보드는 하단에, 배터리는 중앙에 있습니다.

가장 눈에 띄는 특징은 차폐 커버에 있는 G5 로고 입니다.

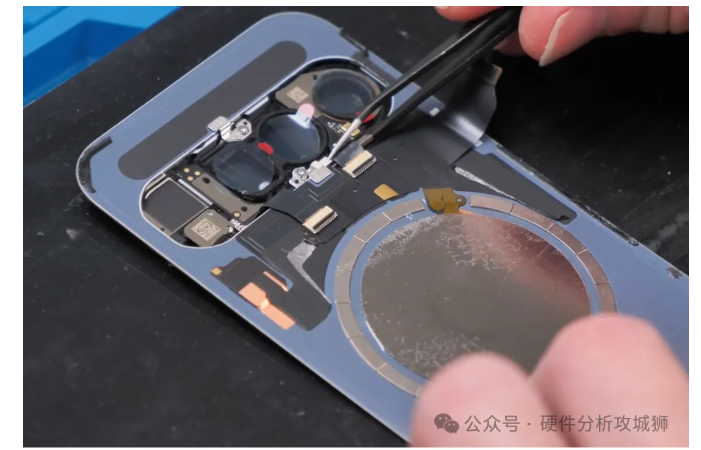

마그네틱 코일의 보호 필름을 벗겨내면 자석 링이 드러납니다.

후면 렌즈에는 마이크, 플래시, 주변광 센서 모듈이 통합되어 있습니다.

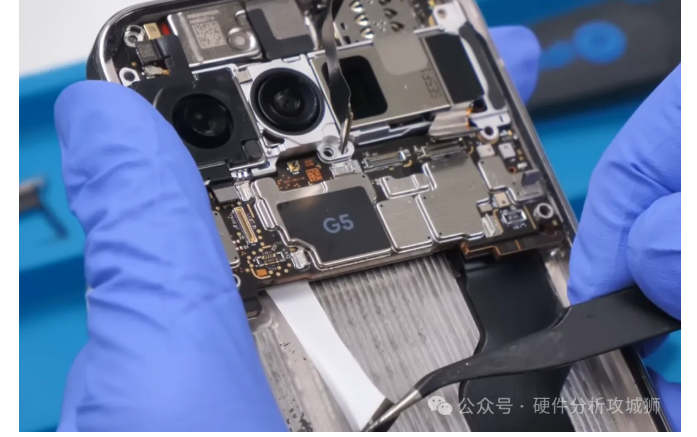

RF 케이블 커넥터 양쪽 끝의 금속 덮개를 제거하여 B2B 커넥터를 분리하고 RF 케이블을 분리합니다.





Pixel 10 Pro의 배터리는 퀵 릴리스 디자인을 채택했습니다.

배터리를 제거하려면 마더보드의 B2B 커넥터에서 배터리를 분리하기만 하면 됩니다.





Pixel 10 Pro는 4,870mAh 배터리를 탑재했는데 , 이는 국내 제조사에 비해 다소 작은 용량입니다.

배터리 셀은 주요 제조사인 ATL에서 공급받습니다.

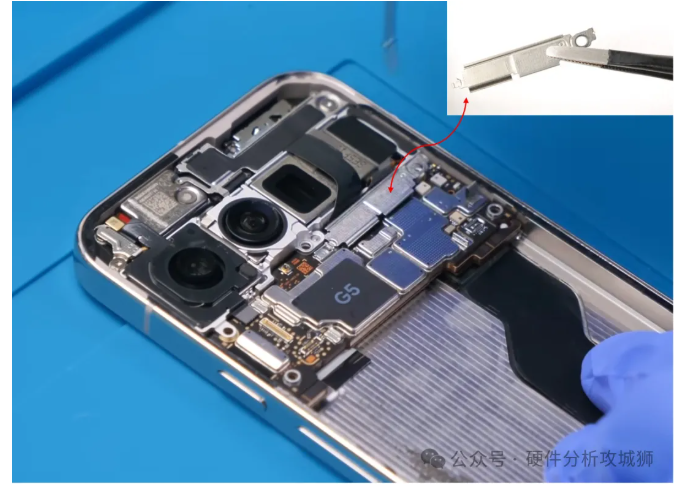

전면 카메라와 잠망경 망원 렌즈 B2B 금속 덮개를 고정하고 있는 나사를 풀고 금속 덮개를 제거합니다

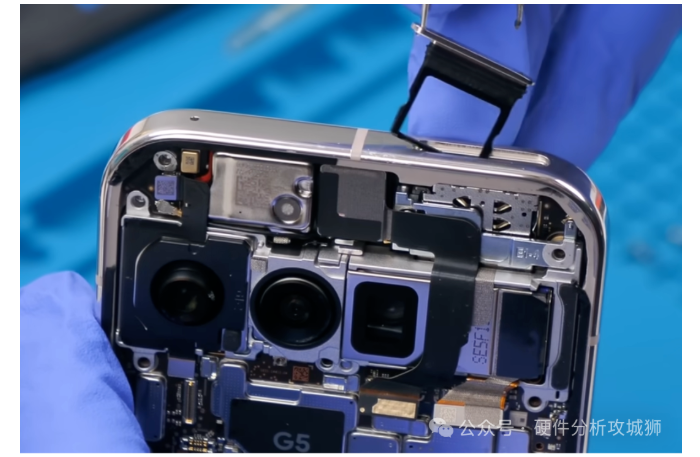

SIM 카드 트레이는 기기 상단에 있습니다(미국 버전은 eSIM을 사용하며 SIM 카드 슬롯이 없습니다).



마더보드 아래의 접착 스트립을 제거하세요

반응형

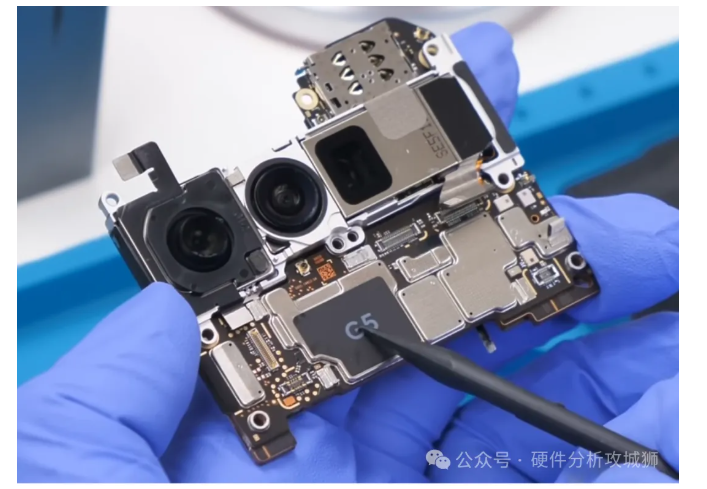

이후 다음 마더보드를 후면 카메라 모듈과 함께 제거할 수 있습니다.



전면 카메라는 중간 프레임에 접착되어 있어 약간의 힘만 주면 분리할 수 있습니다.

카메라 옆에는 상단에 스피커와 마이크가 있습니다.



두 개의 고정 나사를 풀어서 금속 접점을 통해 USB-C 보조 보드에 연결된 하단 스피커를 제거합니다.





보조 보드를 제거하려면 USB-C 보조 보드에서 B2B 커넥터를 분리합니다. 보조 보드에는 하단에 마이크가 통합되어 있습니다.

진동 모터를 제거합니다.



스크린을 분리하려면 스크린을 가열하고 리본 케이블을 분리해야 합니다.

스크린 하단 프레임에는 방열을 위한 대형 증기 챔버(VC)가 있습니다.



화면의 Tconn 보드는 금속판으로 고정되어 있으며, 지문 인식 모듈은 FPC 보드를 통해 Tconn 보드에 연결됩니다.
