GoPro Hero13 배터리를 분해하여 배터리 관리 시스템을 살펴보자

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/TRhswgaP0lEf3-4TDgOXSg

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HKO1-mijcg9BU8nd0KAuLf8ISy2EddKA8wZxyiQf&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FTRhswgaP0lEf3-4TDgOXSg

====================================================================

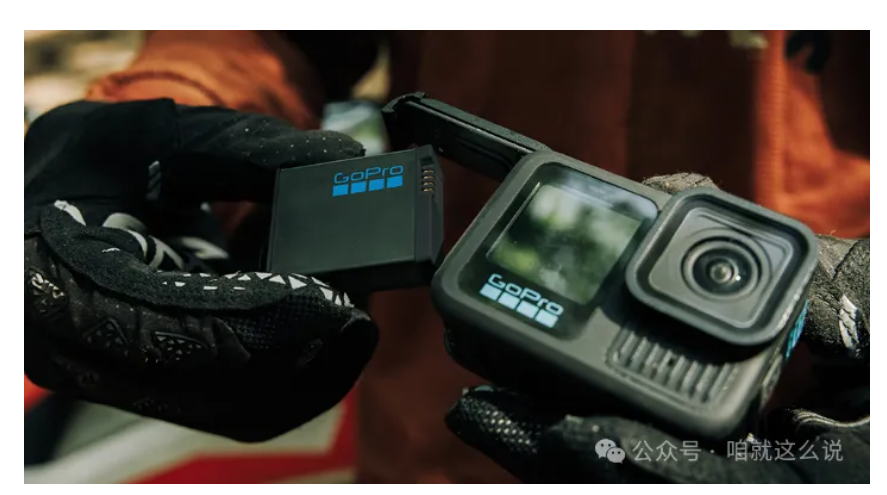

액션 카메라에 있어서 GoPro는 부인할 수 없는 벤치마크입니다.

오늘은 GoPro의 배터리를 분해하여 어떤 날씨에도 뛰어난 성능을 발휘하는 핵심 부품들을 살펴보겠습니다.

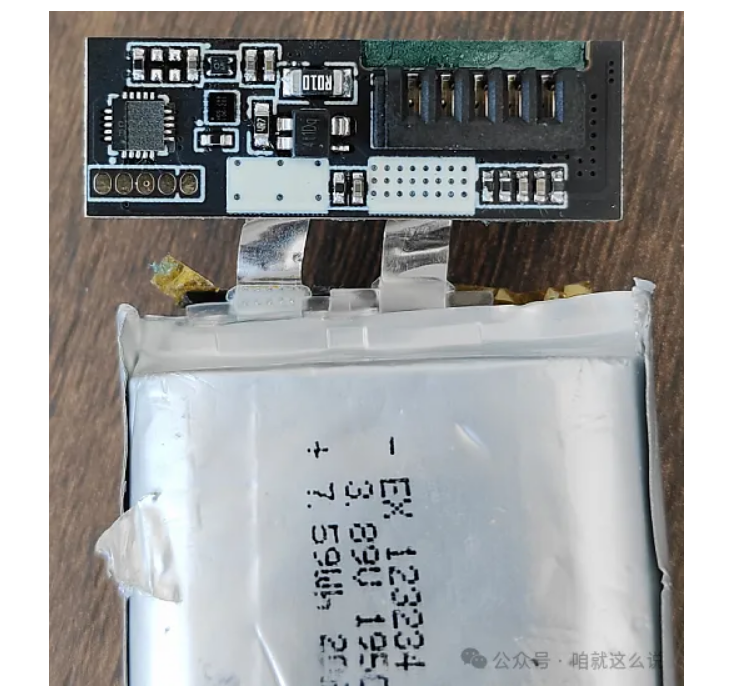

배터리 셀의 정격 전압은 3.89V이고 용량은 7.59Wh이며, 원래 충전기로 충전할 수 있습니다.

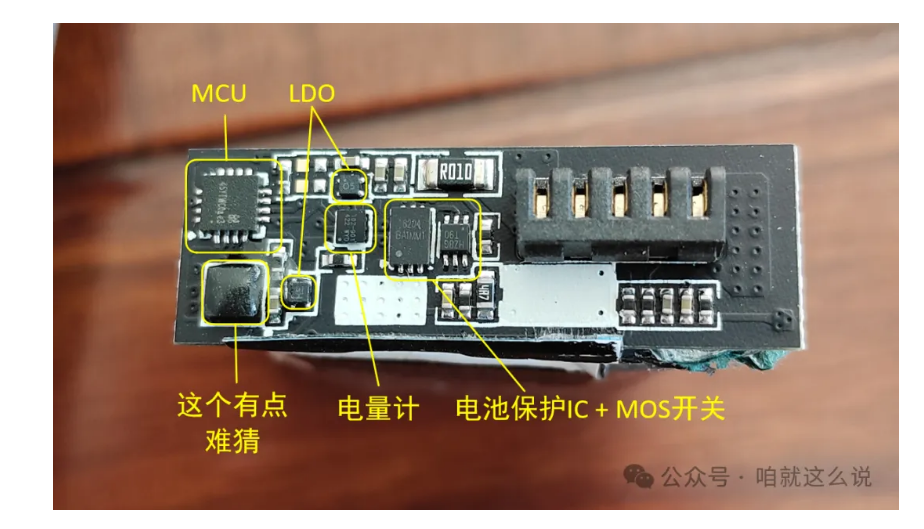

1. MCU

사진에서 보시는 것처럼 실크스크린이 벗겨져 있어 구체적인 모델은 알 수 없지만,

범용 마이크로컨트롤러임은 분명합니다. 아마도 내부에서 수치 처리와 프로토콜 스택을 구동하고 있을 것입니다.

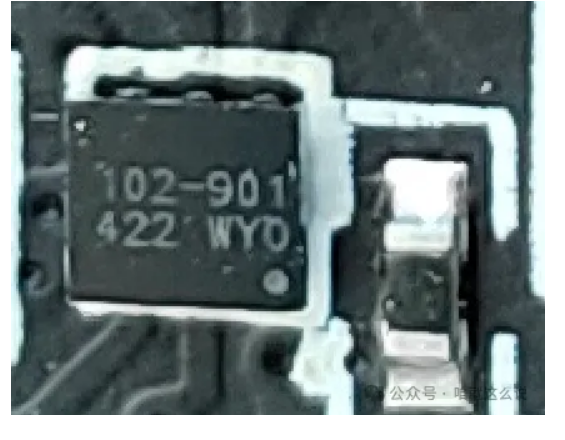

2. 연료계

회로 기능으로 미루어 보아 연료계로 추정됩니다. 핀 두 개는 전류 샘플링 저항에, 나머지 두 개는 MCU에 연결되어 있습니다.





실크스크린으로는 브랜드와 모델을 찾을 수 없지만, 기능과 핀 정의는 MAX17260과 유사합니다.

반응형

MAX17260은 내부 온도 센서 또는 외부 서미스터를 사용하여 배터리 팩 온도를 측정하여

전류, 전압 및 온도를 정확하게 측정합니다.

데이터 및 제어 레지스터는 I2C 인터페이스를 통해 접근할 수 있습니다.

또한, 남은 작동 시간과 배터리 완전 충전 시간을 정확하게 예측하여 배터리 잔량(SOC)을 밀리암페어시(mAh) 단위로 제공합니다.



3. LDO

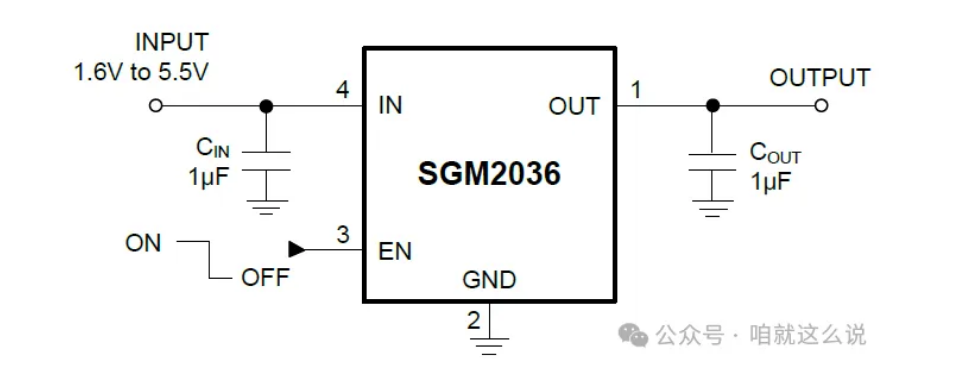

칩 실크스크린은 Shengbang Micro의 SGM2036-2.5인 O5로, 출력 전압은 2.5V,

출력 전류는 300mA로 MCU에 전원을 공급합니다.



 4. 배터리 보호 IC

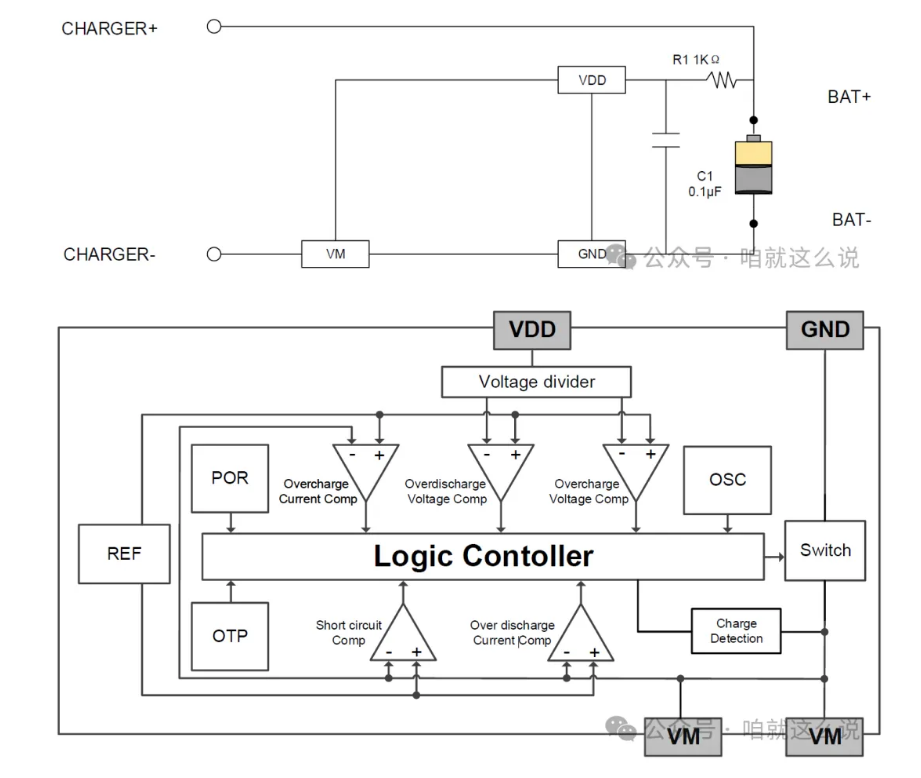

실크스크린에 따르면 구체적인 모델은 찾을 수 없지만 패키지와 기능은 Xysemi의 XB4908과 유사하며 과충전 및 과방전 감지 및 보호 스위치가 통합되어 있습니다.







1. MCU

실크스크린으로는 구체적인 모델을 찾을 수 없었고, 패키지는 QFN16이었습니다.

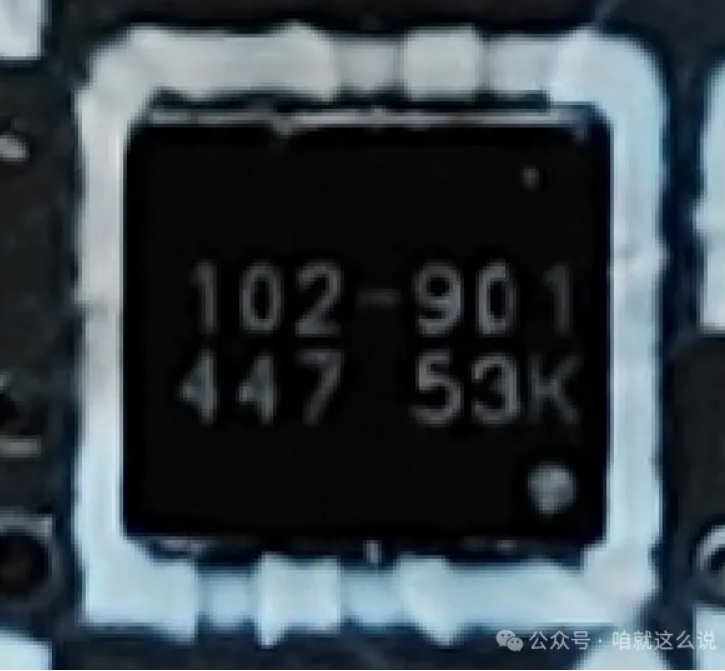

2. 연료계

첫 번째 작품과 마찬가지로 실크스크린도 약간 다릅니다. 아마도 생산 배치 번호가 다르기 때문일 것입니다.





3. LDO

Shengbang Microelectronics의 SGM2036 시리즈도 사용됩니다.

실크스크린 하나는 MCU에 전원을 공급하는 O5(2.5V)이고,

다른 실크스크린은 접착제로 밀봉된 IC에 전원을 공급하는 HE(1.2V)입니다.



4. 배터리 보호 IC

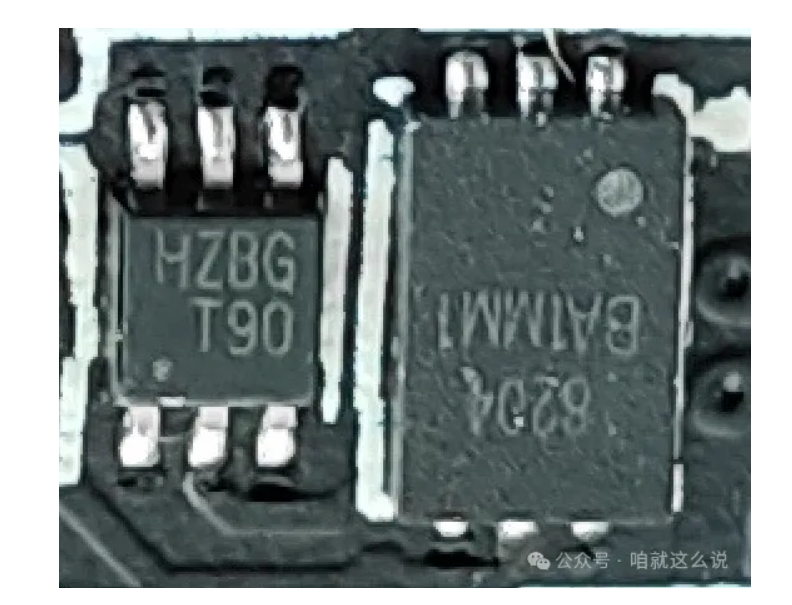

배터리 보호는 별도의 회로(감지 칩 + MOSFET)를 통해 이루어집니다. 감지 칩에는 HZBG T90이라는 라벨이 붙어 있지만,

구체적인 칩 정보는 찾을 수 없습니다.

MOSFET은 비교적 일반적인 8204입니다.





*. 알려지지 않은 IC

접착제로 밀봉된 이 IC의 기능은 추측하기 좀 어렵습니다. 이 칩은 1.2V로 구동됩니다. 암호화 IC일까요?
