Honor Magic Book Art 14 스피커 분해 보고서

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/j8IvU6I3LRb1hlAM5uzYog

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HNHrk2ijDLByg7krSMI05NxpFwsKsAxXyWG0qplQ&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2Fj8IvU6I3LRb1hlAM5uzYog

==============================================================================



Honor MagicBook Art 14 1세대는 2024년 7월에 출시되었으며, 이후 여러 가지 업그레이드 버전이 출시되었습니다.

스피커 디자인은 변경되지 않아 최근 몇 년간 노트북 업계에서 보기 드문 혁신으로 자리 잡았습니다.





스마트 마그네틱 카메라가 가장 큰 장점입니다. 외관은 가볍고 얇아 최대 1kg까지 가볍습니다.

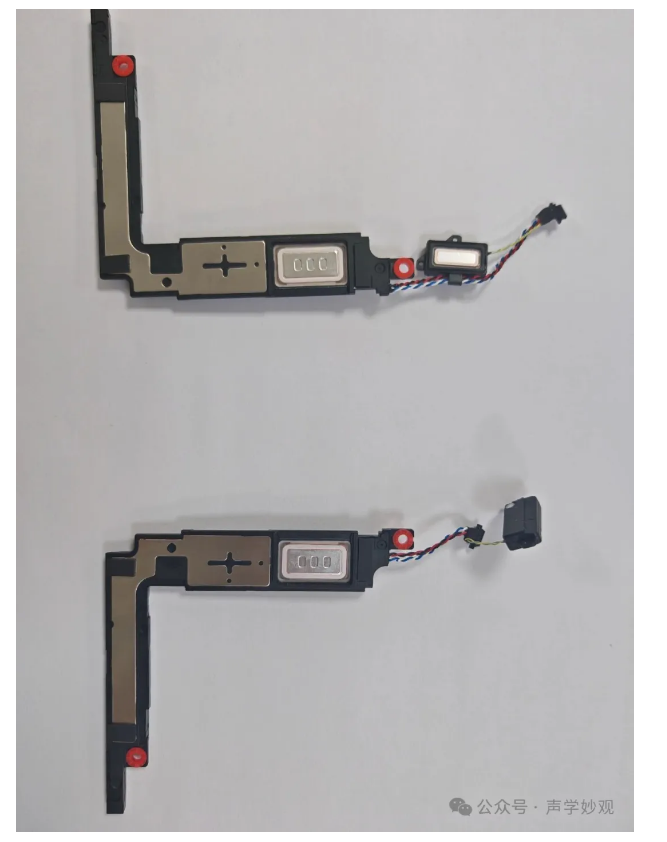

• 스피커는 본체 양쪽에 배치되어 있는데, 이는 전통적인 레이아웃입니다.
• 분해 후 실크스크린 디스플레이 솔루션은 AAC Technologies 에서 제공하는데 , 별도의 고주파 및 저주파 사운드 시스템 + 플러그 와이어 연결 설계를 채택했습니다.

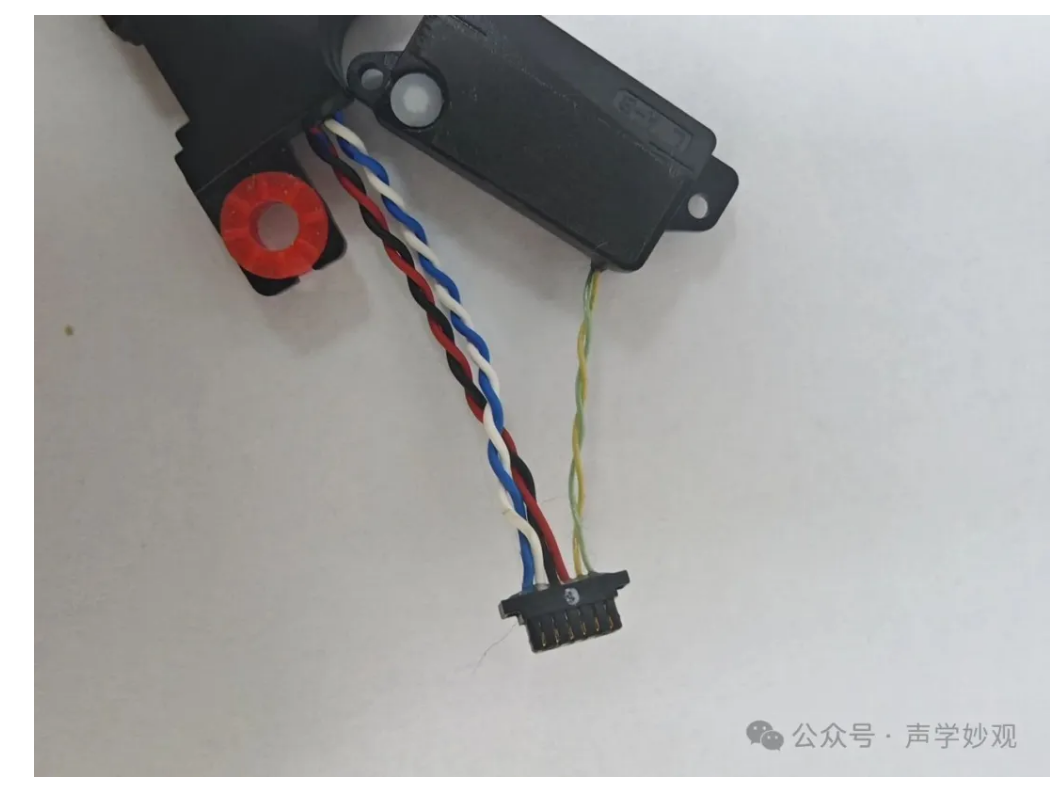

• 특별 세부 정보: 트위터 연결 와이어의 직경은 우퍼보다 훨씬 얇습니다(기존 설계에서는 와이어 직경이 동일합니다).
• 이는 구조적 공간 제약으로 인해 와이어 소재 공정에 더 높은 요구 사항이 적용되기 때문으로 추정됩니다.













서로 다른 방향을 향하고 있는 베이스 진동판을 자세히 살펴보세요.

이 디자인이 이 프로젝트의 가장 큰 하이라이트입니다.

• 엑스레이 관점( 고음)  3자 회로 구조




(베이스 ) 3자 회로 구조



(베이스 측 )





(전통 스피커 )





X-레이 이미지를 보면, 기존 스피커의 단일 유닛과 비교했을 때

MagicBook Art 14는 "등을 맞대고" 배치된 두 개의 별도 유닛을 사용한다는 것을 알 수 있습니다.

이러한 기술적 논리는 다음과 같습니다.

기존의 단일 스피커가 작동할 때 역방향으로 작용하는 힘으로 인해 키보드/팬 공명 소음이 쉽게 발생할 수 있으며,

이러한 소음은 스피커가 최대 작업 용량에 도달하지 못했을 때 자주 발생하여 음향 성능을 심각하게 제한합니다.

이 솔루션은 혁신적인 방식으로 엇갈린 백투백 레이아웃을 채택했습니다. 간단한 구성도는 다음과 같습니다.





✅ 두 유닛의 토크가 상쇄되어 모듈 진동을 대폭 억제합니다.

✅ 모듈 두께를 줄여 얇고 가벼운 본체와 높은 음향 성능을 동시에 구현합니다.

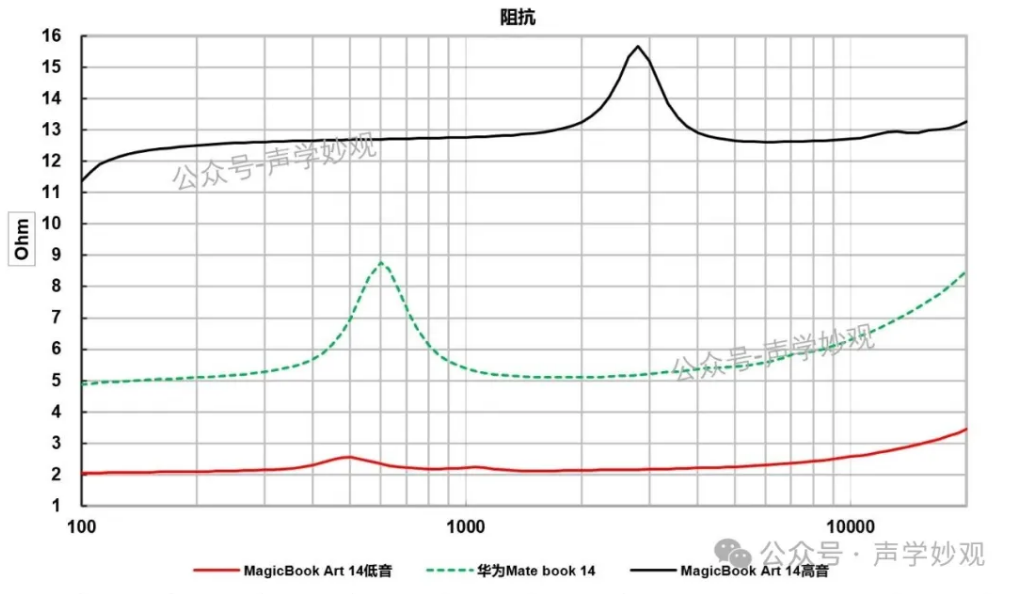

• 음향 성능 시험(2.83V 10cm)

• 베이스는 다이어프램이 2개이므로 병렬로 테스트합니다(4ohm이 2ohm이 됩니다)
• 고음은 저음(Fh)이 떨어지는 지점과 잘 연결됩니다. 기기의 전반적인 성능은 Huawei Matebook 14보다 우수합니다.

반응형

- 직접 분해(하이피치)

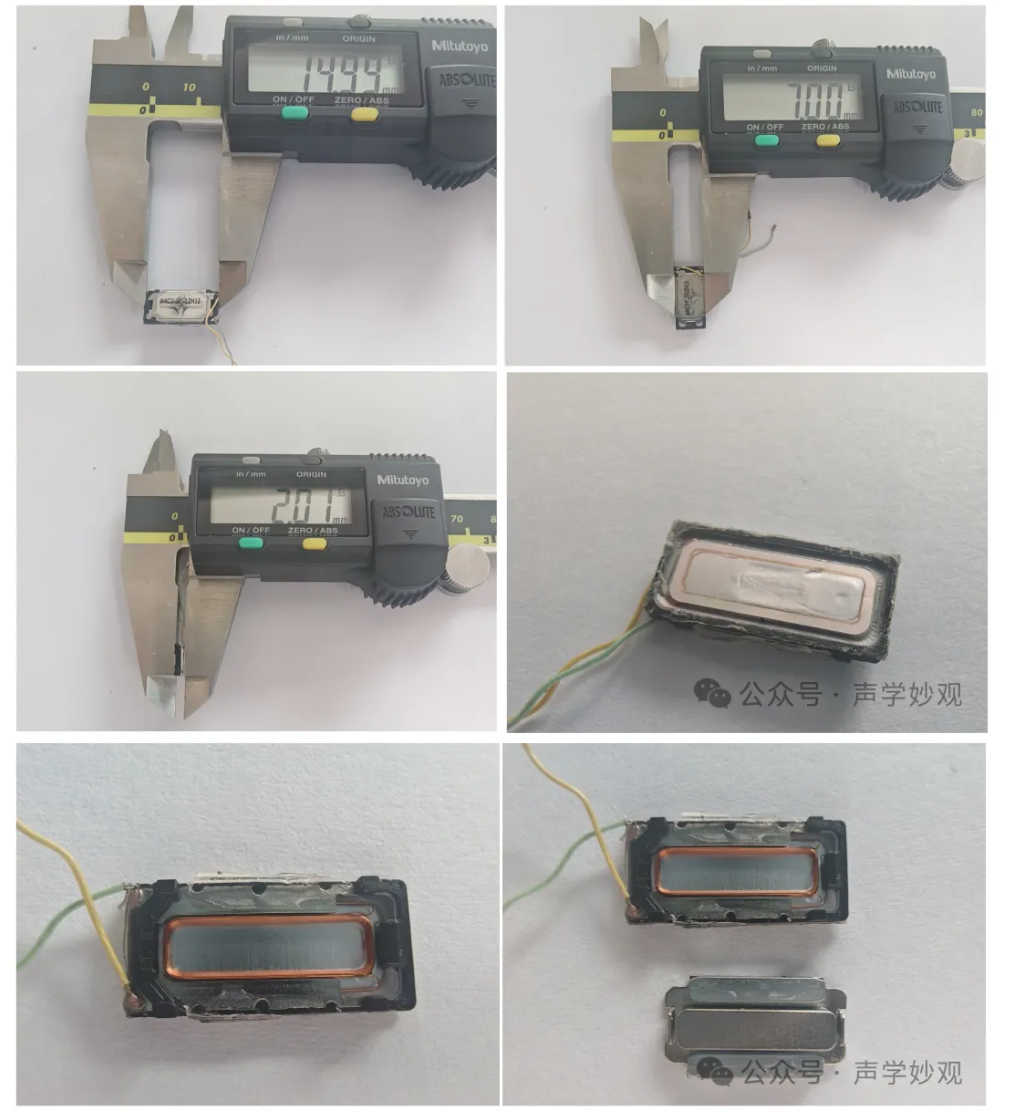

고음 유니트는 길이와 너비가 매우 좁아 17.8*9.8mm에 불과합니다.

분해해 보니 스피커 하나만 들어갈 만큼 공간이 넉넉하지 않았습니다.





• 고음 유니트 유닛 크기 15*7*2.0mm
• 3개의 자기 회로 설계 + 아주 작은 간격
• 접힌 링 사운드 필름 + 돔은 사운드 필름 아래에 배치되어 매우 얇은 디자인으로

핸즈온 티어다운(베이스)





• 독립된 케이블을 갖춘 두 개의 우퍼
• N'Bass 저음 강화 소재 사용

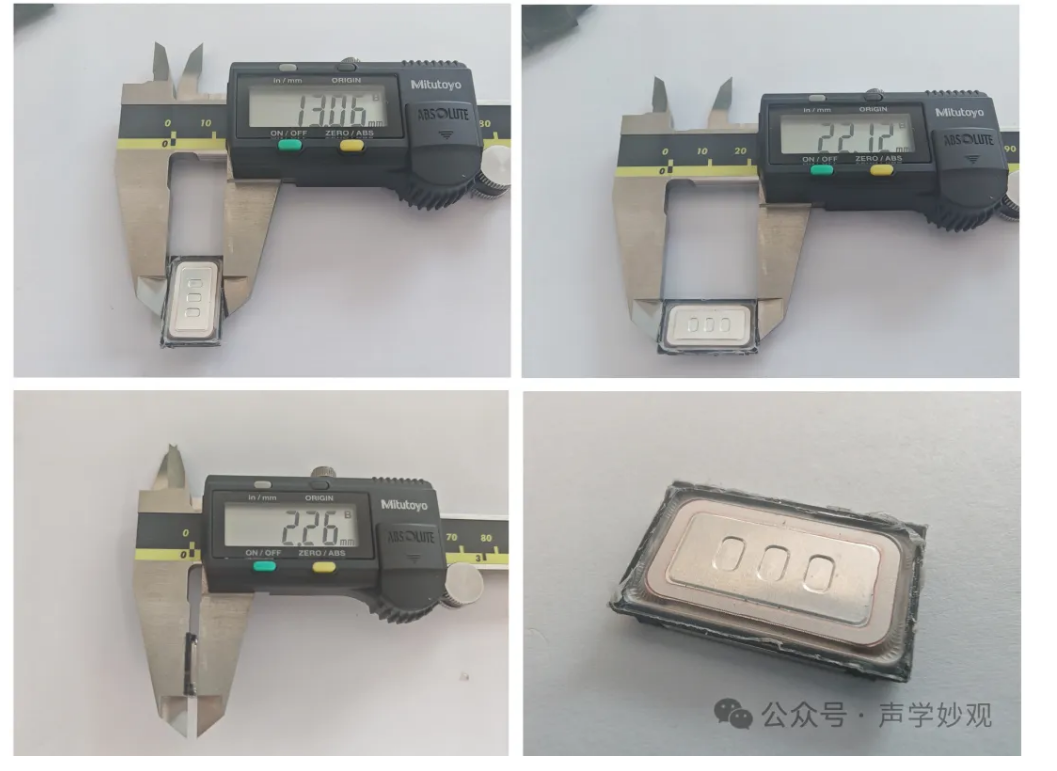

• 우퍼 크기는 약 13*22*2.25mm입니다.
• 3개의 자기 회로 + 초선형 구조 : 대진폭에서도 안정적인 진동을 구현하기 위한 하부 지지 FPC 설계
• 6층 음성 코일 설계(비교적 드문 설계입니다.): 더 나은 저주파를 위해 무게가 증가 해야 하며 희생된 중고음은 고음 유니로 보상되어야 합니다.
• 순수 알루미늄 돔 (두께 약 0.07mm): 매우 얇으면서도 "피트+볼록" 리브를 사용하여 강성을 높임

• 역 링 다이어프램 설계로 스택 두께가 더욱 감소합니다.
