화웨이 Watch GT5 시계 분해기

다음은 중국 매체의 기사를 번역/ 요약한 것입니다.

원문: https://mp.weixin.qq.com/s/SKMWqi0-NwnzAmwgAnRt0g

https://mp.weixin.qq.com/mp/wappoc_appmsgcaptcha?poc_token=HOSJbGejf7N79D9_clSsA99m9Z_9LkSoYi6mE9z0&target_url=https%3A%2F%2Fmp.weixin.qq.com%2Fs%2FSKMWqi0-NwnzAmwgAnRt0g

=================================================================



  2024년 9월 화웨이는 Huawei WATCH GT 5 시리즈가 공식 출시되었습니다.

  46mm와 41mm의 두 가지 크기, 표준 버전과 Pro 버전은 물론 티타늄, 세라믹 등

  다양한 소재와 토파즈 블루 색상이 포함되어 있습니다.



  이번에 분해할 HUAWEI WATCH GT5 스마트 워치는 날카로운 모서리와 모서리가 있는

  기하학적 엣지 디자인을 채택했으며 매우 견고합니다.

   기능 구성 측면에서 46mm 버전에는 466x466 해상도와 PPI 326의 1.43인치 AMOLED 스크린이 장착되어

   선명하고 섬세한 디스플레이를 제공하며 최대 사용 시나리오 수명은 14일, 일반 사용 시나리오는 9일입니다.



    HUAWEI 화웨이 WATCH GT5 스마트 시계 언박싱







HUAWEI WATCH GT5 스마트 시계 포장 상자는 질감이 매우 뛰어난 검정색과 금색 색상 구성을 채택하고

상단에 핫 스탬핑 디자인으로 제품 이름과 Harmony OS 시스템 로고를 디자인했습니다.





반대편에는 제품 라벨이 있습니다. HUAWEI WATCH GT5 46mm,

 모델: VLI-B9, 장치 이름: 스마트 워치, 색상: Magic Night Black, 손목 밴드 유형: 검정색 불소고무 스트랩



박스 안에는 본체와 충전케이블, 퀵가이드가 들어있습니다.





충전대에는 인증 로고와 매개변수 정보가 표시되어 있습니다. 모델: CW04, 입력: 5V~9V-2A, 중국산



HUAWEI WATCH GT5 스마트 워치의 외관은 이전 세대의 디자인 스타일을 이어가며 세부적으로 더욱 최적화되었습니다



둥근 다이얼과 팔각형 다이아몬드 베젤이 있는 Huawei WATCH GT5 스마트 시계의 외부 모습 개요입니다.

불소고무 스트랩은 메탈 핀버클과 더블 스트랩 후프를 채용하여 편안하고 안정적인 착용이 가능합니다.



Huawei WATCH GT5 스마트 워치의 내부를 살펴보세요.

스트랩은 새로운 EasyFit 퀵 릴리스 디자인을 채택하여 청소 또는 다듬기 시 더욱 편리하게 분해할 수 있습니다.



스트랩 버튼을 누르면 시계 화면과 스트랩이 쉽게 분리됩니다.



한눈에 봐도 다이얼 전면에는 1.43인치 AMOLED 스크린을 채택했으며

화면 가장자리에 눈금이 디자인되어 검은색 가장자리의 시각적 효과를 줄였습니다.





베젤의 나뭇잎 모양 부분 가장자리 클로즈업.



다이얼 뒷면의 모습이 한눈에 보입니다. 커버는 따뜻한 질감으로 피부에 밀착되어 착용감이 편안합니다.

중앙의 센서 모듈을 피부에 더 잘 밀착되도록 올려두었습니다.





다중 광 경로 파티션 설계, 다중 채널 광 경로 아키텍처 및 초광 차단 유리 기술을 채택하여

신호 수집을 더욱 균일하게 만들고 더 풍부한 정보를 제공하며

신호 품질을 효과적으로 향상시키는 상태 모니터링 모듈의 클로즈업입니다.

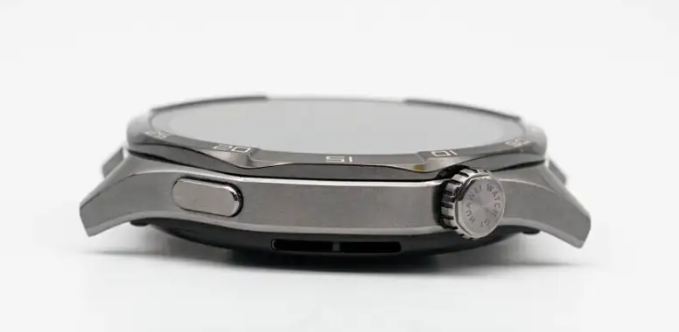

다이얼 오른쪽의 모습을 한눈에 볼 수 있습니다. 중간 프레임은 스테인레스 스틸로 제작되었으며

가장자리는 광택 처리되고 모따기 처리되었습니다.

다이얼 오른쪽에는 회전용 크라운과 단축키 버튼이 있고 하단 커버에는 스피커 사운드 홀이 있습니다.



얼핏 보면 다이얼 왼쪽 하단 커버에 마이크 픽업 구멍이 있습니다.





다이얼 한쪽 끝의 러그 클로즈업, 손목에 더 잘 맞는 아크 디자인. 러그 아래 하단 커버에 압력 완화 구멍이 있습니다.



회전하는 크라운 클로즈업, 뒷면의 CD 텍스처 디자인, 링에 새겨진 "HUAWEI WATCH GT" 엣지 톱니 패턴은

이전 세대보다 더 크고 깊습니다.





사용자 정의 가능한 단축키 클로즈업



Zhiyan 연구소의 실제 측정에 따르면, 불소 고무 스트랩이 포함된

Huawei WATCH GT5 스마트 워치의 46mm 버전의 무게는 약 77.0g이며 착용 시 일정한 무게감을 느낄 수 있습니다.



Zhiyan Institute는 ChargerLAB POWER-Z KT002 휴대용 전력 테스터를 사용하여

HUAWEI WATCH GT5 스마트 시계에 대한 충전 테스트를 수행합니다. 입력 전력은 약 3.54W입니다.



HUAWEI Huawei WATCH GT5 스마트워치 분해





후면 커버의 네 모서리 나사를 제거하고 캐비티를 엽니다.



중앙에 배터리 유닛이 고정되어 있고 이를 둘러싸고

스피커, 마이크, 진동 모터 및 기타 구성 요소가 있는 커버 내부 구조의 개요입니다.





캐비티 내부 구조 개요 메인보드는 나사로 고정되는 분할 설계를 채택했으며 커넥터를 통해

커버의 내부 구성 요소 케이블에 연결되고 금속 압력판이 고정을 강화합니다.



나사를 제거하고 커넥터를 들어 올려 캐비티를 분리합니다.



커버 안쪽에 있는 배터리 유닛을 열면, 아래 건강 모니터링 센서 플레이트에 배터리를 분리할 수 있는 브라켓이 있습니다.



고정 브래킷을 제거합니다.



스피커 제거





커버 안쪽에 있는 케이블과 연결된 모든 구성품을 꺼냅니다.



커버 하단 구조가 한눈에 보이고, 메자닌 내부에는 무선충전 수신 코일이 내장되어 있습니다.



시계에 내장된 스피커 전면 클로즈업. 가장자리에 고무 링이 있어 밀봉하고 방수 기능을 제공합니다.



스피커 뒷면의 배선에 구리 연결이 노출되어 있습니다.



스피커는 1위안 동전 크기에 비유됩니다.





Zhiyan Research Institute의 실제 측정에 따르면 스피커 길이는 약 13.21mm입니다.

스피커 폭은 약 6.30mm입니다.



시계에는 리튬 이온 폴리머 배터리가 내장되어 있습니다.

모델: HB572728EGW-11, 정격 용량: 524mAh, 정격 에너지: 2039mWh, 공칭 전압: 3.89V, 충전 제한 전압: 4.48V, 중국산



검은색 하드 접착제로 보호되는 구성 요소가 포함된 배터리 보호 보드 회로 개요입니다.



실크 스크린 5CAJ 리튬 배터리 보호 IC는 배터리 과충전, 과방전, 과전류, 단락 및 기타 보호를 담당합니다.



실크스크린 AVAT의 IC.



상태 모니터링 보드와 케이블 한쪽의 회로 개요입니다.



상태 모니터링 보드와 케이블 반대편의 회로 개요입니다.



6개의 12채널 광전 센서와 6개의 분산 광원을 포함하는 건강 모니터링 센서 모듈의 클로즈업입니다.



소형 기판의 차폐 커버를 떼어내면 아래 건강 모니터링 IC는 구딕스테크놀로지의 GH3020 솔루션을 채택했습니다.

Goodix 테크놀로지의 GH3020 솔루션은 멀티채널 PPG를 통합해

심박수, 심박변이도, 혈중산소포화도 등 모니터링 기능을 갖췄습니다.



2개의 실크 스크린 5228H6 IC.



 회전을 감지하는 데 사용되는 센서의 클로즈업.



시계에 내장된 기압계 클로즈업은 Minxin Co., Ltd.의 MSPC120-ADS3입니다.



Lasdiao G192의 MEMS 마이크는 블루투스 통화 및 음성 지원 로그인 기능에 사용됩니다.

여러 개의 Sunlord SDCL 시리즈 적층 세라믹 인덕터가 주변부에 사용되었습니다.

이 시리즈는 세심하게 설계된 코일과 전극을 통해 높은 Q 값과 높은 자체 공진 주파수(SRF)를 달성하며

적층 건식 공정을 사용하여 고정밀 및 높은 정밀도를 제공할 수 있습니다.

일관성이 높은 제품은 정밀 전자 부품의 엄격한 요구 사항을 충족합니다.





시계에 내장된 선형 진동 모터의 클로즈업입니다.



Zhiyan 연구소의 실제 측정에 따르면 진동 모터의 길이는 약 12.04mm입니다.



진동모터의 폭은 약 5.46mm이다.



케이블을 마더보드에 연결하는 수 BTB 커넥터의 클로즈업입니다.



나사를 제거하고 상단 서브보드를 들어 올리면 하단 메인보드를 제자리에 고정하는 두 개의 검정색 나사가 있습니다.



중앙 프레임 내부의 기능 버튼 케이블은 BTB 커넥터를 통해 마더보드에 연결됩니다.



나사를 제거하고 커넥터를 풀고 마더보드를 꺼냅니다. 두 마더보드는 납땜 케이블로 연결됩니다.



마더보드 내부는 넓은 면적의 쉴드로 보호되며, 화면과 분리할 수 있도록 스폰지 패드가 제공됩니다.



마더보드에서 모든 실드를 제거합니다.

마더보드 한쪽 면의 회로 개요입니다.



마더보드 반대편의 회로 개요입니다.



스크린 케이블을 연결하는 BTB 커넥터 암 소켓의 클로즈업.

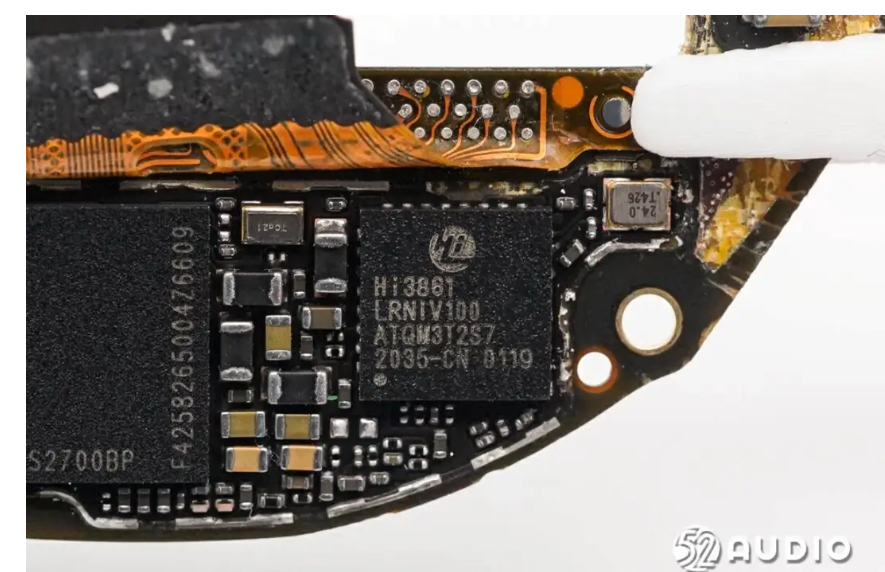

HiSilicon Hi3861V100은 IEEE 802.11b/g/n 베이스밴드와 RF 회로를 통합한 고집적 2.4GHz SoC WiFi 칩입니다.

RF 회로에는 전력 증폭기 PA, 저잡음 증폭기 LNA, RF 발룬, 안테나 스위치 및 20MHz를 지원하는 전력 관리 모듈이

포함됩니다.

표준 대역폭과 5MHz/10MHz 협대역폭은 최대 72.2Mbit/s의 물리 계층 속도를 제공합니다.



Hi3861V100 칩은 고성능 32비트 마이크로프로세서, 하드웨어 보안 엔진 및 풍부한 주변 장치 인터페이스를

통합하고 있으며 SPI, UART, I2C, PWM, GPIO 및 다중 채널 ADC도 지원합니다.

가장 높은 클럭은 최대 50MHz입니다.

칩에는 SRAM 및 플래시가 내장되어 있으며 독립적으로 실행할 수 있으며 플래시에서 프로그램 실행을 지원합니다.



WiFI 칩에 클록을 제공하는 24.000MHz 수정 발진기의 클로즈업입니다.



BES Hengxuan BES2700BP 단일 칩 RTOS 시계 SoC는 12nm 고급 프로세스를 채택하고

고성능, 초저전력 소비 및 고집적 특성을 갖추고 있습니다.



시계 SoC용 클록을 제공하는 24.000MHz 수정 발진기입니다.



기능 버튼 보드의 BTB 커넥터 암 소켓을 연결합니다.



상태 모니터링 보드 케이블에 연결된 BTB 커넥터 암 소켓의 클로즈업



실크스크린 A2000B IC.





실크스크린 5YB t05 IC.





송신 및 수신 신호를 분리하는 데 사용되는 LC 듀플렉서의 클로즈업입니다.

CMJRD11G04G의 실크 스크린 메모리 및 플래시 메모리 칩.

실크 스크린 7RL IC.



STMicroelectronics LSM6DSOWTR 센서는 상태 기계를 지원하는 6축 센서입니다.



실크스크린 K44 C2 IC.



실크스크린 36 L5815 IC.



실크스크린 BM4B IC.



NXP 실크스크린된 "110TB2G" NFC 칩.

실크스크린 874C IC.





NFC 칩에 클럭을 제공하는 27.1Mhz 수정 발진기의 클로즈업입니다.

반응형

Renesas DA9168 배터리 충전 관리 칩은 듀얼 독립 LDO 및 역방향 부스트 기능을 내장하고

USB-OTG(USB On-The-Go) 표준을 지원하며 대기 전류 소비가 매우 낮고 설치 공간이 매우 작아서 이상적입니다



Renesas DA9168 상세 정보 지도.



실크스크린 AEKj IC.



실크스크린 MBW IC.





실크스크린 XN 1 IC.

캐비티 측면에 있는 기능 버튼 케이블을 꺼냅니다.



기능 버튼 배선 회로입니다.



회전하는 크라운에 해당하는 마이크로 버튼의 클로즈업



바로 가기 키에 해당하는 마이크로 키입니다.



스피커를 연결하는 금속 파편의 클로즈업입니다.



케이블을 마더보드에 연결하는 수 BTB 커넥터의 클로즈업입니다.



화면 내부의 회로 개요.



화면을 마더보드에 연결하는 수 BTB 커넥터의 클로즈업.



주변 밝기를 감지하고 화면 밝기를 자동으로 조정하는 데 사용되는 주변 광 센서의 클로즈업입니다.



실크 스크린 1557 스크린 전원 공급 장치 IC.



실크 스크린 GHT 418 45A 터치 감지 IC.



HUAWEI Huawei WATCH GT5 스마트 시계 분해도
